Зазор в приводе клапанов

Зазор в приводе клапанов

В результате изнашивания и нагрева механических частей газораспределительного механизма происходит изменении зазора между рычагами (коромыслами) клапанов и кулачками распределительного вала. В двигателях иных типов изменение зазора происходит между распределительным валом и толкателями, между коромыслами и клапанами. Поэтому примерно через 40 тыс. км пробега, а также при ремонте механизма или снятии головки блока цилиндров нужно проверять и, если нужно, регулировать тепловой зазор клапанов в двигателях с механическим приводом клапанов. Для каждого двигателя величина теплового зазора индивидуальна. В технических характеристиках двигателей приведены тепловые зазоры и для холодного, и для горячего двигателя. Тепловой зазор у горячего двигателя всегда больше.

Двигатель считают холодным , если температура охлаждающей жидкости в нем ниже 35°С. Такая температура достигается остыванием после прогревания двигателя в течение 4 часов.

Двигатель считают горячим , если температура охлаждающей жидкости в нем около 80°С. Проверяют и регулируют тепловые зазоры клапанов при закрытых клапанах. В этот момент вершина кулачка распределительного вала от коромысла штанги толкателя находится на максимальном удалении от клапана.

Метод, при котором сначала регулируют зазоры клапана первого цилиндра, когда его поршень находится в верхней мертвой точке, считается наиболее распространенным. Такт сжатия определяют по возрастанию давления воздуха в цилиндре при движении поршня в верхнюю мертвую точку. Чтобы определить этот такт, выворачивают свечу зажигания, закрывают ее отверстие в блоке цилиндров специальной пробкой или просто пальцем руки и проворачивают коленчатый вал до выталкивания пробки или резкого возрастания давления на палеи.

Положение поршня на такте сжатия вблизи верхней мертвой точки для бензиновых двигателей может быть определено по положению бегунка прерывателя — распределителя зажигания, если прерыватель не снимался и двигатель не подвергался разборке и сборке. При открытой крышке распределителя бегунок должен находиться возле высоковольтного вывода, идущего к свече первого цилиндра. Поршень находится вблизи верхней мертвой точки и в том случае, когда проскакивает искра на его свече зажигания. Для определения верхней мертвой точки выворачивают свечу либо отсоединяют от нее провод высокого напряжения и подсоединяют его к запасной свече или разряднику. Затем включают зажигание и проворачивают коленчатый вал до появления искры на свече. Когда найдено нужное положение поршня, совмещают определительные метки на шкиве коленчатого вала и крышке шестерни (звездочки, шкива) привода распределительного вала, метки на маховике и других деталях.

Закончив регулировку тепловых зазоров первого клапана, зазоры в остальных клапанах регулируют в порядке их работы. При этом каждый раз коленчатый вал проворачивают для четырехцилиндровых двигателей на 180°, для шестици­линдровых на 120° и для пятицилиндровых на 144°. Для двигателей ВАЗа и некоторых других можно совмещать метки на крышке распределительного вала и шкиве его привода, что соответствует концу такта сжатия в четвертом цилиндре. В таком положении регулируют тепловой зазор выпускного клапана этого цилиндра и впускного клапана третьего цилиндра, потом и других цилиндров в порядке их работы, проворачивая каждый раз коленчатый вал на 180°.

Положение кулачков относительно толкателей или их коромысел может быть определено визуально и по повороту Распределительного вала. При этом кулачок должен быть максимально удален от толкателя, т.е. обращен к толкателю тыльной стороной, а клапан закрыт.

В современных двигателях нет рукоятки для ручного проворачивания коленчатого вала. Его поворот для определения момента закрытия клапанов в цилиндре, где должна производиться регулировка тепловых зазоров, может быть осуществлен с помощью ключа или специального приспособления, которое надевают на центральный болт крепления ременного шкива вала.

Проворачивать коленчатый вал за болт крепления ременного шкива вала не рекомендуется, потому что при этом можно растянуть приводной ремень или повредить болт. Если такого болта нет, коленчатый вал проворачивают поворотом колес ведущего моста, вывесив колеса автомобиля и включив; прямую передачу. Чтобы облегчить выполнение этой операции, в бензиновых двигателях предварительно выворачивают свечи зажигания.

Широко практикуется метод проворачивания коленчатого вала с помощью трансмиссии — перекатыванием автомобиля при включенной прямой передаче. При таком методе момент закрытия клапанов определяют визуально. После регулировки тепловых зазоров клапанов определенного цилиндра автомобиль вновь перекатывают до тех пор, пока кулачок распределительного вала, упирающийся в регулируемый клапан, не будет максимально удален от толкателя (коромысла); клапана.

Имеется несколько вариантов передачи силового воздействия с кулачков распределительного вала на стержни клапанов, т.е. типов привода клапанов, а значит, и методик регулировки тепловых зазоров. Одной из таких методик является привод через коромысло, имеющее четыре опорные поверхности (рис. 1), для автомобилей ВАЗ—2101—2107. Используя этот метод, тепловой зазор проверяют непосредственно между коромыслом и кулачком распределительного вала. Для регулировки ослабляют контргайку, вращением регулировочного болта устанавливают нужный зазор, проложив между кулачком распределительного вала и коромыслом щуп соответствующей толщины, и затягивают контргайку.

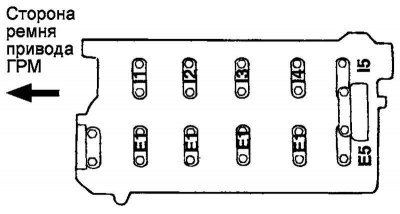

Рисунок 1. Привод клапанов через коромысло, имеющее четыре опорных поверхности

Для проверки тепловых зазоров клапанов в приводе клапанного механизма любого типа измерительный щуп должен входить с легким усилием. Чтобы убедиться в точности проверки, можно использовать щупы немного толще и немного тоньше номинального. Щуп с большей толщиной не должен входить в зазор, а щуп с меньшей входит свободно. В настоящее время на большинстве двигателей для привода клапанного механизма применяют гидравлические толкатели. Такие толкатели в процессе эксплуатации регулировки не требуют.

Регулировка зазоров в приводе клапанов

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться.

Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного — (0,35±0,05) мм. Зазоры регулируют подбором толщины регулировочных шайб. В запасные части поставляют шайбы толщиной от 3 до 4,5 мм через 0,05 мм.

Считая от ремня привода распределительного вала 1, 4, 5 и 8-й клапаны выпускные, 2, 3, 6 и 7-й — впускные.

Порядок регулировки зазоров не имеет значения.

Вам потребуются: приспособление для регулировки зазоров в приводе клапанов, набор щупов для проверки зазоров, регулировочные шайбы.

1. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока»).

2. Установите поршень первого цилиндра в ВМТ такта сжатия. Для этого поверните коленчатый вал так, чтобы метка на шкиву распределительного вала совпала с меткой (усиком) на задней крышке привода распределительного вала. Затем поверните коленчатый вал еще на 40-50° — кулачки распределительного вала повернутся от толкателей.

3. Измерьте набором щупов зазоры в приводе тех клапанов, кулачки которых направлены вверх от толкателей (в данном случае это 4, 6, 7 и 8-й клапаны). Необходимо заменить регулировочные шайбы тех клапанов, зазоры в которых
отличаются от номинального. Запишите измеренные зазоры.

4. Чтобы легче было вынуть регулировочную шайбу, в толкателе сделаны два паза. Поверните с помощью отвертки толкатель за паз так, чтобы было удобно поддеть шайбу. Для удобства работы удалите масло из верхней части головки блока (вокруг толкателей).

5. Установите на шпильки крепления крышки головки специальное приспособление для сжатия пружин клапанов.

6. Наденьте на шпильки шайбы, перевернув их, чтобы не замять на них отбортовку, и заверните колпачковые гайки.

7. Нажав вниз рычаг приспособления, утопите толкатель, на котором заменяется регулировочная шайба, и вставьте фиксатор под распределительный вал таким образом, чтобы…

8. …выступ на фиксаторе 1 зафиксировал толкатель 2 в утопленном положении.

9. Подденьте отверткой регулировочную шайбу и с помощью, например, пинцета выньте шайбу из толкателя.

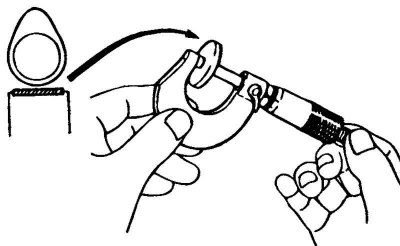

10. Запишите толщину регулировочной шайбы — она нанесена на одной из ее сторон. Если надпись не видна, измерьте толщину шайбы микрометром.

11. Рассчитайте толщину новой регулировочной шайбы по формуле (все значения в мм) Н = В+А-С, где
А — значение измеренного зазора;
В — толщина старой шайбы;
С — номинальный зазор;
Н — толщина новой шайбы.

Например (для впускного клапана):

А=0,26 мм, В=3,75 мм, С=0,2 мм, тогда Н=3,75+0,26-0,2=3,81 мм.

В пределах допуска зазора (±0,05 мм) подбираем ближайшую по толщине шайбу 3,8 мм.

12. Установите в толкатель новую шайбу рассчитанной по формуле толщиной надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор.

13. Проверьте щупом зазор. Если он отличается от номинального, повторите регулировку.

14. Поверните коленчатый вал на один оборот (360°) и отрегулируйте в аналогичном порядке зазоры в приводе 1, 2, 3 и 5-го клапанов. Затем в верхнюю часть головки блока залейте масло, если его удаляли.

15. Проверьте состояние прокладки крышки головки блока, при необходимости замените ее.

16. Установите снятые детали в порядке, обратном снятию.

Проверка и регулировка зазоров в приводе клапанов 1ZZ-FE

Регулировка клапанов – надо или нет.

Доброго времени суток всем. Собственно вопрос в следующем: застучали клапана, один мастер говорит надо регулировать, другой говорит не лезь туда. Хотелось бы услышать ВАШЕ авторитетное мнение. Всем откликнувшемся СПАСИБО.

Дмитрий Carina AT 211 7A Август 1998 /продана/ RAV-4 Европеец 1AZ 2004г. Омск ICQ 211-489-022

А ты на 100% уверен, что это клапана?

Тот мастер который первый обслуживает мои машины уже около 4 лет, вторая машина нареканий нет. Сам он занимается машинами лет уже видимо 20. Т.е. я ему доверяю… послушал говорит – клапана. Сам я в авто не лезу т.к. не приспособлен к этому.

Дмитрий Carina AT 211 7A Август 1998 /продана/ RAV-4 Европеец 1AZ 2004г. Омск ICQ 211-489-022

Ну если сам не лезешь, то тогда к этому мастеру, если не хочешь со стуками ездить. Только понаблюдай весь процесс, клапана стучат довольно редкое явление. А подобные стуки может издавть все что угодно. Например натяжной ролик кондицирнера. У меня на 5А был подобный случай. Снял ремень – двигатель стал работать без стуков. Стуки на внешних шкивах вообще золотое дно для СТОшников. Даже на капиталку могут развести.

Спасибо конечно, но в этом человеке я уверен как в себе НИКОГДА не разводит на лишний ремонт У меня у брата Каринка 92 года иногда появлялся хруст в рулевом при повороте, на СТО в городе предложили заменить рейку, привез его к Иванычу (это мой мастер) – посмотрел, полсушал, – сказал надо подтянуть регулировочный болт какой-то и все пройдет, а ездить так можно очень долго, пока правда не делали брат не едет… но думаю Иваныч прав.

Дмитрий Carina AT 211 7A Август 1998 /продана/ RAV-4 Европеец 1AZ 2004г. Омск ICQ 211-489-022

Дмитрий, я глубоко сумлеваюсь, что на движке 98 г.в. необходимо регулировать клапана. Скорее всего, поверю что кулачки распредвала стерлись насухую. Но тогда и всю движку пора на помойку.
Купи за 50 рублей набор щупов, сними клапанную крышку и промерь самостоятельно зазоры. Методику проверки зазоров и данные по 7А можно найти в инете. Тогда все вопросы сами отпадут.

Кстати-ка, опиши как проявляюца эти клапанные стуки, а? Только на холодную? Постоянно? При движении с небольши натягом?

Последний раз редактировалось Carn; 17.10.2006 в 09:12.

Нет ничего проще, чем самому проверить зазоры клапанов. Операция несложная, занимает немного времени. И вся картина будет перед глазами и слушать никого не надо. Проверяю зазоры два раза в год – ни разу еще не регулировал. А со стуками поосторожнее, источников тьма и опытные мастера ошибаются. У меня стучит распредвал из-за небольшого осевого люфта. Эту тайну знаю только я. Но все мастера в один голос твердят – клапана, срочно регулировать клапана. Прогорит, на капиталку налетишь, оно тебе надо. Но мы то знаем! И не разводимся.

Была – Caldina 1999, Hyundai Solaris 2011 Сейчас – KIA Cee’d 2013, АКПП

Привет! Ситуация аналогичная! У моей калдины пробег 152000 км (2001 г). На холодную есть небольшой, но отличимый стук, который проходит с прогревом двигателя. Приглашал своего давно проверенного мастера по движкам, чтоб послушал двигатель. Так вот он сказал однозначно – это клапан стучит (и по частоте и по звонкости стука). Сказал мне промерить зазоры в клапанах, что я на прошедших выходных и сделал. Замечу, что под клапанной крышкой все оказалось очень чисто и золотистого цвета, без нагара и отложений. Так вот зазоры оказались такими: впуск (допустимый диапазон 0,15-0,25): 0.230 0.185 0.225 0.175 0.220 0.175 0.180 0.200 выпуск (допустимый диапазон 0,25-0,35): 0.365 0.310 0.305 0.325 0.305 0.330 0.320 0.320 Видно, что на выпуске зазор в 0,365 больше максимально допустимого (0,35), поэтому заказал на Эксисте нужную шайбу, жду. На впускных клапанах тоже удалось выровнять зазоры путем смены местами шайб в двух клапанах. Кстати все шайбы вытаскивал без снятия валов. Но пришлось поэкспериментировать и поизобретать приспособления. Как считаете, на выпускных зазоры 0,330 и 0,320 стоит подрегулировать?
Т Калдина 7А 2001

Обычно зазор уходит в первую очередь на выпускных клапанах. Странно, что у тебя на таком пробеге уже пошел уход. У меня по одометру пробег на сотку с лишним больше, и то уход примерно такой же. Зазоры желательно отрегулировать так, чтобы все были примерно одинаковые. Если выставишь 0,3 на выпуске, холодный пуск будет без стуков. На 7А действительно, шайбы снимаюцца без снятия распредвалов.

2 Carn. Стук слышится на холодную (в основном при утреннем запуске) Да и пробег перевалил за 200 тыс.

Дмитрий Carina AT 211 7A Август 1998 /продана/ RAV-4 Европеец 1AZ 2004г. Омск ICQ 211-489-022

Автоматическая регулировка клапанов как называется

Когда нужно регулировать клапана: советы для «чайников»

За годы работы я постоянно сталкиваюсь с такой проблемой: клиенты не понимают, для чего, а главное, когда необходимо регулировать клапана. И чаще всего задают такой вопрос: «А зачем их регулировать, они же не стучат?»

Это чисто дилетантская постановка вопроса. По-научному операция эта называется «регулировкой тепловых зазоров в приводе клапанов».

Из школьного курса физики мы знаем, что при нагревании все предметы увеличиваются в размерах. Таким образом, наличие определенного зазора на холодном двигателе гарантирует, что при нагреве клапан будет плотно садиться в седло, обеспечивая требуемую компрессию в цилиндре. Неверная регулировка (этим часто грешат в погоне за бесшумностью) уменьшает компрессию, так как охлаждение клапанов резко ухудшается.

Если впускные клапана еще как-то охлаждаются поступающей в цилиндр смесью, то выпускные прогорают, поскольку омываются газами со средней температурой 1100 -1200°. Герметичность их нарушается, компрессия падает, и наступает необходимость ремонта головки.

На отечественных машинах такой ремонт обходится от 7 тысяч рублей до 15 тысяч рублей. На иномарках дороже. Так, может, один раз в 20 тысяч км пробега не пожалеть 700 – 1000 рублей, отрегулировать клапана? И двигатель воздаст вам сторицей.

Читать еще:  Свечи в черной саже

Теперь еще несколько советов тем, кто собирается в автосервис, чтобы отрегулировать клапана на своей машине.

Клиенты в ремонтную зону, как правило, не допускаются. В этом случае вам остается только довериться мастеру, потому что вы все равно не узнаете: ремонтировали машину, или она просто так простояла. Но в тех случаях, когда работа выполняется в присутствии клиента, вы имеете полное право знать все нюансы. Особенно, если вы там впервые.

Стоять над душой мастера, конечно, не нужно, но посмотреть с безопасного расстояния, как производится работа, вы вправе.

Некоторые мастера в погоне за бесшумностью «зажимают» клапана, которые впоследствии прогорают, и клиент «попадает» на ремонт головки блока. Ремонт этот дорогой, поэтому нелишним будет поинтересоваться у мастера, какие зазоры он делает на впускных и выпускных клапанах.

Если зазоры отрегулированы правильно, дальше все будет зависеть от качества топлива. Часто бывает, что клиент обратился слишком поздно, и прогар клапанов уже начался. Такое встречается, когда водитель «перекатал» интервал между регулировками, или купил машину с рук. Обычно продавец клянется и божится, что все отрегулировано. Но лучше заехать на СТО и проверить.

Разумеется, речь идет о двигателях, где регулировка клапанов предусмотрена.

Регулировка зазоров клапанов: 2 варианта

  • Принцип работы клапанов ДВС.
  • Для чего нужны зазоры клапанов?
  • Как выставить правильный зазор?
  • Что, если сделать неправильный зазор?
  • Как изменить зазор клапанов?
  • Как отрегулировать зазоры?
  • Подготовка.
  • Регулировка с щупом.
  • Регулировкой рейкой с индикатором.
  • Вывод.
  • Видео.

Принцип работы клапанов ГРМ ДВС

Обычный рядовой водитель, в случае, когда необходимо отрегулировать клапана, не делает это своими руками, а едет в автосервис. Потому что для этого нужны определенные навыки и время. Чтобы самому научить регулировать зазоры клапанов, надо знать принцип их работы.

В двигателе внутреннего сгорания есть два вала: коленчатый вал (коленвал) и распределительный вал (распредвал). Они соединяются между собой через шкивы и ремень, через звездочки и цепь. Самый распространенный вариант — это двигатель с ременным приводом ГРМ. Соотношение передачи коленвала к распредвалу — 2:1 (два к одному).

Кулачки имеют специальную неправильную плавную форму, которая закрывает и открывает клапана так, чтобы они соответствовали положению коленвала и распредвала, такту и мотора и газораспределительным фазам.

Когда ДВС работает, он соответственно, греется, нагреваются его детали, которые расширяются от большой температуры. Из-за этого незначительно изменяется расстояние между распределительным валом и толкателем клапана.

Вопрос: почему по-разному работает двигатель на холодную и на горячую? Ответ: потому что при нагреве двигателя до рабочей, толкатель клапана плотно прижимается к клапану и распредвалу. Это обеспечивает эффективную работу ДВС.

А, в случае, если торец клапана останавливается выше толкателя, тогда появляется зазор между седлом и тарелкой, а это ведет к снижению компрессии в цилиндре.

Компрессию проверить легко: глушите мотор, выкручиваете свечу, вместо нее закручиваете манометр специальный, поворачиваете ключ зажигания, выходите и смотрите, какое давление показывает манометр данного цилиндра.

А, в случае, если торец закрытого клапана расположен ниже толкателя, то во время определенной фазы газораспределения, клапан откроется не на все расстояние, на которое должен. А это ведет к потере мощности из-за медленного удаления выхлопных газов.

Для чего нужны зазоры клапанов

Чтобы двигатель работал наилучшим образом, развивал все свои эксплуатационные характеристики по максимуму, должны четко и синхронно двигаться клапана. Клапана должны плотно садиться в свои гнезда и открываться по максимуму.

При правильно выставленных зазоров клапанов, горячий двигатель работает почти также, как и холодный, то есть потеря мощности минимальна.

Когда автомобиль много эксплуатируется, например круглосуточно работает в такси, то клапана быстрее теряют свою настройку. Многие наверное слышали, говорят — клапана стучат. Это как раз, время для регулировки клапанов.

Совет автоэкспертов: Надо делать проверку и регулировку клапанов через каждые 25 тысяч километров реального пробега. Конечно, модификаци и марок двигателей много. Правильнее будет прочитать руководство по эксплуатации конкретного двигателя. Может там вообще не требуется никогда регулировка.

Как выставить правильный зазор

Да, шляпка клапана должна плотно садиться в седло, но при этом должен оставаться микрозазор. Он требуется для того, что шток клапана плотно, жестко не упирался в верхнюю часть.

Есть строго вычисленные и установленные заводом-изготовителем двигателя зазоры. Так, зазор не должен быть больше 0,15 мм. Самое максимально допустимое отклонение от этой величины — 0,05 мм. Это обязательно проверяется, когда ДВС холодный.

Правильная регулировка клапанов — это высокая мощность мотора (тяга), низкий расход топлива.

Если неправильно выставил зазоры клапанов

После 5-10 минут работы, мотор набирает рабочую температуру (это около 90-100 градусов). По закону физики, все детали начинают расширяться. От того, слишком большие или слишком маленькие зазоры клапанов, износ двигателя будет разным.

Слишком большой зазор

Если зазор больше номинального, то звук работы двигателя будет отличаться. По мере постепенного нагрева двигателя, будет исчезать такой необычный звук (цоканье).

Если клапанный зазор большой, то кулак распределительного вала не давит рокер стока клапана, а стучит по нему.

Если в таком режиме двигатель будет работать долгое время, то:

  • срок службы клапанов уменьшается;
  • торец штока клапана может отколоться;
  • расклепывание;
  • будет повышенный уровень шума работы ДВС.

Так как газораспределительные фазы нарушены, мощность двигателя может упасть в два раза.

Слишком маленький зазор

В этом случае, клапан полностью не открывается, выхлопные газы полностью не успевают вылететь, отсюда появляется потеря мощности двигателя. Тарелки клапанов будут перегорать из-за повышенного перегрева.

Последствия малого зазора клапанов:

  • Низкая компрессия в цилиндрах.
  • Отработанные газы не успевают удалиться через маленький зазор и края клапанов сгорают.
  • Тарелки клапанов не плотно садятся в свои посадочные места.
  • Высокая нагрузка на ременный или цепной привод ГРМ.

Необходимо как можно скорее отрегулировать зазоры клапанов при появлении следующих признаков:

  • В верхней части головки блока цилиндров (ГБЦ) появился звон.
  • Если был сделан ремонт ГРМ.
  • Если после последней регулировки проехали более 25000 км.
  • Если не тянет двигатель. Ни в гору, ни по прямой.
  • Если увеличился расход бензина.

Как измерить зазор клапанов

Готовим инструменты:

Если толкатель клапана с винтовой регулировкой, то поворачиваем коленвал до того момента, пока кулачок не будет направлен в противоположную сторону от толкателя. Затем, тихонько ударяем молотком по толкателю и рукой раскачиваем его в стороны. Вставляем щуп и измеряем зазор между толкателем и клапаном и смотрим, на сколько он отличается от значения, которое должно быть для этого двигателя. На щупе выбиты цифры, указывающие на его толщину.

Если толкатель клапана с регулировкой шайбами, то крутим коленвал ДВС так, чтобы кулачок этого клапана был направлен вверх. После этого, берем щуп с нужной толщиной, которая должна быть в этом моторе.

Если нужный щуп не заходит под клапан, значит зазор меньше положенного. Если щуп спокойно лезет и болтается там, значит зазор больше положенного.

Регулировка клапанов — зачем это делать?

Зачем регулировать клапана и как это влияет на работу двигателя. Возможные неисправности, нужный зазор, момент регулировки, как правильно регулировать, гидрокомпенсаторы.

Двигатель на первый взгляд работает, не дымит, но вам, почему-то опытные водители советуют отрегулировать клапана. Что это такое и с чем его едят? Для многих начинающих или неопытных водителей сама фраза «регулировка клапанов» с области магии и недостижима. Причина в том, что не все могут слышать правильную работу клапанов и головки блока цилиндров. Только те, кто слышал, как работает исправный двигатель и не отрегулированный, могут точно сказать разницу.

1. Зачем регулировать клапана?

Представьте, в нормальном виде клапан открывается, впускает топливо и выпускает отработанные газы, а в нерабочем состоянии плотно прилегает в поверхности камеры сгорания. Если клапан не отрегулирован, в лучшем случае он не будет плотно приставать к верхней части камеры сгорания. Топливо подается неравномерно, компрессия в цилиндрах существенно упадет, соответственно и тяги не будет (упадет мощность агрегата).

Намного хуже, когда клапан практически не открывается, то есть, нет теплового зазора. Двигатель будет давиться из-за отработанных газов, а в самых цилиндрах со временем появится плотный нагар. Такой момент так же называют воздушным голоданием двигателя, так же пропадет тяга и мощность.

2. Последствия не регулированных клапанов

Не отрегулированные клапана могут быть причиной мелких или очень серьезных поломок двигателя. Как правило, это существенно меняет тепловой зазор. В случае, если зазор меньше нормы – клапан не полностью закрывается, что приводит к отсутствию герметизации камеры сгорания, попадания топлива и отработанных газов в выпускной или впускной тракт двигателя. Хуже всего это сказывает для отработанных газов, на цилиндрах и клапанах образовывается нагар, что ведет к дальнейшему ремонту деталей.

Увеличение теплового зазора так же не на пользу двигателю. Это приводит к дополнительным ударам распредвала на механизм клапанов, соответственно ресурс клапана быстро уменьшается. Клапан несвоевременно и плохо открывается, нарушается подача топлива в цилиндры, нарушаются фазы газораспределения. В результате упадет мощность двигателя, он не будет тянуть и соответственно расход топлива увеличится.

3. Какой зазор для клапанов?

В зависимости от двигателя, марки и модели автомобиля, зазор для клапанов может отличаться. Обычно отличие в доли миллиметров, от 0,1 до 0,4 мм. В Интернете или книжке к автомобилю всегда указывается зазор в миллиметрах и последовательность регулировки цилиндров. Для регулировки используют специальные щупы с шагом 0,05 мм или меньше.

4. Когда нужно регулировать клапана?

Период регулировки клапанов зависит от конструкции двигателя и указывается отдельно к агрегату. Обычно процедуру проводят не часто, где-то через 50 или 80 тысяч километров пробега. Хотя специалисты говорят, что лучше проверять чаще, особенно если на машине установлена газовая топливная система.

5. Почему не везде нужна регулировка?

Есть двигателя, которые не нуждаются в регулировке клапанов. Такие агрегаты оснащены гидрокомпенсаторами. Устройство, предназначенное для автоматической регулировки теплового зазора. Гидрокомпенсаторы не вечные, но полная замена или проверка будет после 100-120 тысяч пробега. Запомните одно, двигатель с гидрокомпенсаторами не нуждается в регулировке клапанов.

Проверка и регулировка зазора в приводе клапанов

Проверка и регулировка зазоров в приводе клапанов производится на холодном двигателе (при температуре охлаждающей жидкости: 20°С и установленной на двигатель головке цилиндров.

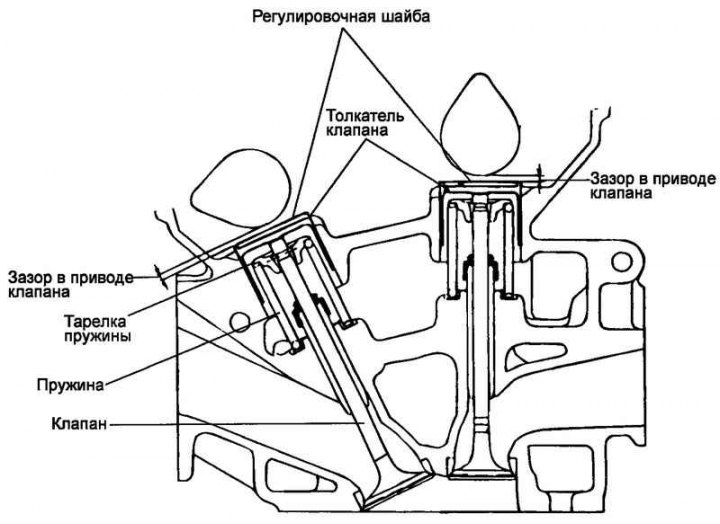

Рис. 2.100. Привод клапанов распределительных валов

Снимите шумозащитный кожух двигателя.

Снимите крышку маслозаливной горловины.

Отверните болты крепления центральной крышки и затем снимите крышку.

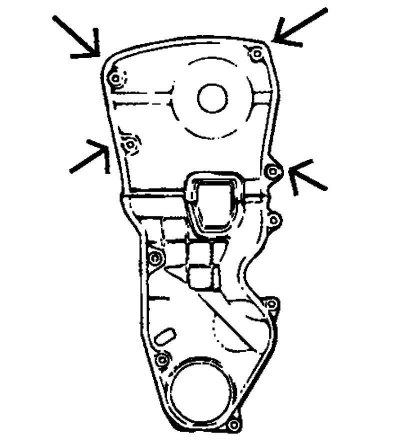

Рис. 2.101. Верхняя крышка ремня привода ГРМ

Снимите верхнюю крышку ремня привода ГРМ (рис. 2.101).

Отверните болты крепления верхней крышки ремня привода ГРМ и затем снимите крышку.

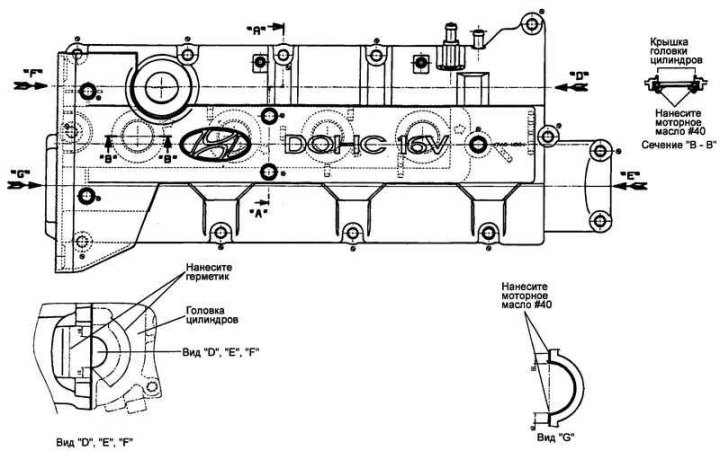

Снимите крышку головки цилиндров.

Отсоедините свечные провода высокого напряжения, удерживая их за колпачки и не прилагая значительных усилий при их отсоединении.

Примечание. Вытягивание или изгибание провода высокого напряжения может привести к повреждению проводника внутри провода.

Отсоедините шланг принудительной вентиляции картера и вентиляционный шланг клапана принудительной вентиляции картера от крышки головки цилиндров.

Отсоедините трос педали акселератора от крышки головки цилиндров.

Отверните болты крепления крышки головки цилиндров и затем снимите крышку и прокладку.

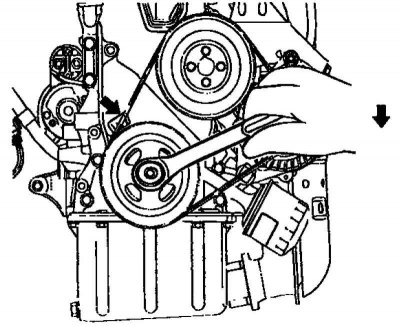

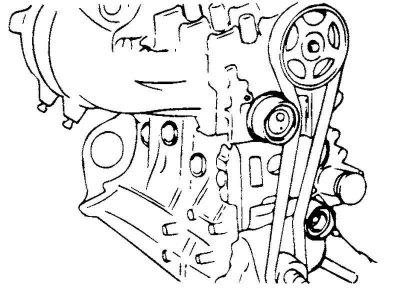

Рис. 2.102. Установка поршня цилиндра №1 в ВМТ такта сжатия

Установите поршень цилиндра №1 в ВМТ такта сжатия (рис. 2.102).

Проверните шкив коленчатого вала и совместите паз на нем с установочной меткой «Т» на индикаторе угла опережения впрыска (шкала на нижней крышке ремня привода ГРМ).

Рис. 2.103. Совмещение звездочки распределительного вала с установочной меткой на крышке переднего подшипника

Проверьте, что отверстие в звездочке (для ремня) распределительного вала совмещено с установочной меткой на крышке переднего подшипника распределительного вала. Если совмещения нет, то проверните коленчатый вал на один оборот (360°) (рис. 2.103).

Проверьте зазоры в приводе клапанов.

Проверьте только отмеченные на рисунке клапаны (когда поршень цилиндра №1 в ВМТ сжатия). Измерьте зазор в приводе клапанов.

С помощью плоского щупа измерьте зазор между регулировочной шайбой толкателя клапана и поверхностью тыльной (нерабочей) части кулачка.

Запишите результаты измерений зазора в местах, где измеренная величина не соответствует допустимым значениям. Эти данные потребуются далее для подбора заменяемой регулировочной шайбы.

Значения зазора в приводе клапанов (при температуре охлаждающей жидкости двигателя: 20°С) приведены ниже.

Номинальное значение:

  • впускные клапаны — 0,20 мм;
  • выпускные клапаны — 0,28 мм.

Предельно допустимое значение:

  • впускные клапаны — 0,12–0,28 мм;
  • выпускные клапаны — 0,20–0,36 мм.

Регулировка зазоров в приводе клапанов, когда поршень цилиндра №1 в ВМТ такта сжатия

Проверните шкив коленчатого вала на один оборот (360°) и совместите паз на нем с установочной меткой «Т» на индикаторе угла опережения впрыска (шкала на нижней крышке ремня привода ГРМ).

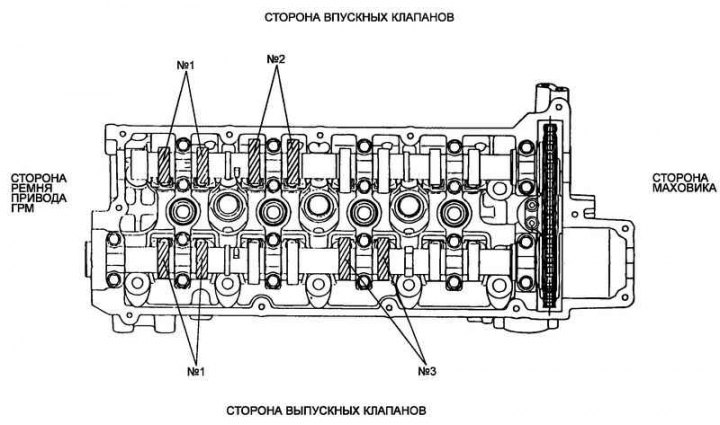

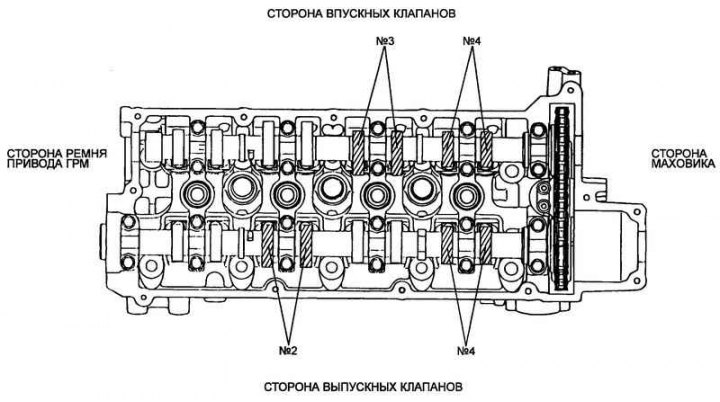

Рис. 2.104. Проверка зазоров в приводе клапанов, когда поршень цилиндра №1 в ВМТ такта сжатия

Проверьте только отмеченные на рисунке 2.104 клапаны когда поршень цилиндра №4 в ВМТ сжатия. Измерьте зазор в приводе клапанов.

Рис. 2.105. Проверка зазоров в приводе клапанов, когда поршень цилиндра №4 в ВМТ такта сжатия

Регулировка зазоров в приводе клапанов, когда поршень цилиндра №4 в вмт такта сжатия

Регулировка зазоров в приводе впускного и выпускного клапанов.

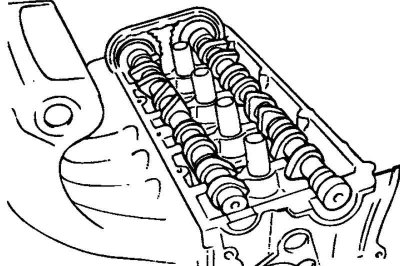

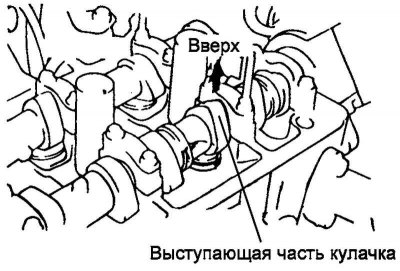

Рис. 2.106. Установка кулачка распределительного вала

Поверните коленчатый вал так, чтобы для клапана, в приводе которого регулируется зазор, выступающая часть кулачка распределительного вала была направлена вверх (рис. 2.106).

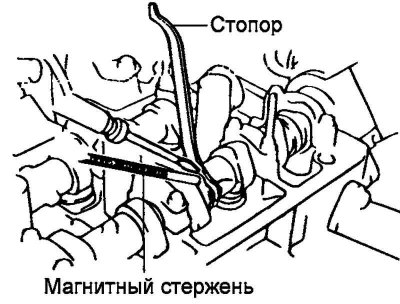

Рис. 2.107. Установка стопора между распределительным валом и толкателем клапана

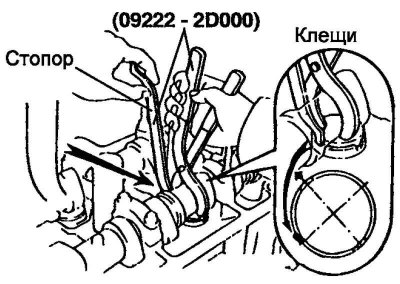

С помощью специального инструмента 09220-2D000 нажмите на толкатель клапана и вставьте стопор между распределительным валом и толкателем клапана. Снимите специальный инструмент (рис. 2.107).

Рис. 2.108. Извлечение регулировочной шайбы

С помощью маленькой отвертки и магнита извлеките регулировочную шайбу (рис. 2.108).

Рис. 2.109. Измерение регулировочной шайбы

С помощью микрометра измерьте толщину снятой регулировочной шайбы (рис. 2.109).

Вычислите толщину новой регулировочной шайбы, которую необходимо установить, чтобы зазор в приводе клапана соответствовал номинальному значению.

Зазор в приводе клапанов (при температуре охлаждающей жидкости двигателя: 20°С)

Т: Толщина установленной регулировочной шайбы

А: Измеренный зазор в приводе клапана.

N: Толщина новой регулировочной шайбы.

  • Впускной клапан: N=T+(A–0,20) мм.
  • Выпускной клапан: N=T+(A–0,28) мм.

Подберите новую регулировочную шайбу толщиной, как можно ближе к вычисленной величине.

Примечание. Предусмотрено 20 размеров регулировочных шайб толкателя клапана с шагом 0,04 мм в диапазоне от 2,0 мм до 2,76 мм.

Установите выбранную регулировочную шайбу на толкатель клапана.

С помощью специального инструмента 09220-2D000 нажмите на толкатель клапана и снимите стопор.

Снова проверьте зазор в приводе клапана.

Установка

Удалите остатки старой прокладки и герметика с привалочных плоскостей головки цилиндров и крышки головки цилиндров.

Рис. 2.110. Места нанесения герметика на крышку головки цилиндров

Нанесите герметик (Loctite № 5999) на крышку головки цилиндров (рис. 2.110).

Установите крышку головки цилиндров.

Момент затяжки болтов крепления крышки головки цилиндров: 8–10 Н·м.

Подсоедините трос педали акселератора.

Подсоедините шланг принудительной вентиляции картера и вентиляционный шланг клапана принудительной вентиляции картера к крышке головки цилиндров.

Читать еще:  Соединение коллектора с глушителем

Подсоедините свечные провода высокого напряжения к свечам зажигания.

Установите верхнюю крышку ремня привода ГРМ и затяните четыре болта крепления.

Установите центральную крышку и затяните пять болтов крепления.

Момент затяжки болтов крепления центральной крышки: 2,5–3,5 Н·м.

Установите крышку маслозаливной горловины.

Установите шумозащитный кожух двигателя.

Направляющая цепи привода ГРМ

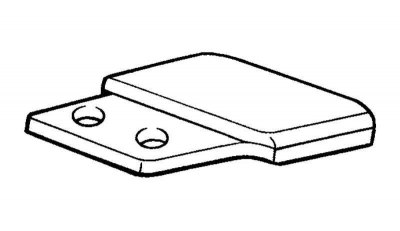

Рис. 2.111. Направляющая цепи

Проверьте направляющую цепи на отсутствие изгиба, трещин или других дефектов (рис. 2.111).

Проверьте резиновую накладку направляющей цепи на отсутствие чрезмерного износа.

При необходимости замените направляющую цепи.

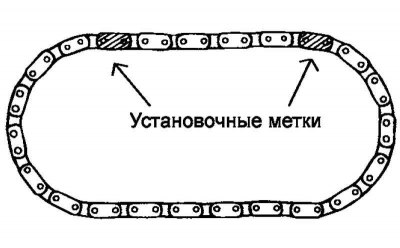

Рис. 2.112. Цепь привода ГРМ

Про1верка цепи привода ГРМ

Проверьте элементы цепи (втулки и пластины) на отсутствие износа. Замените цепь, если износ чрезмерный.

Установка

Установите гидрокомпенсаторы на место.

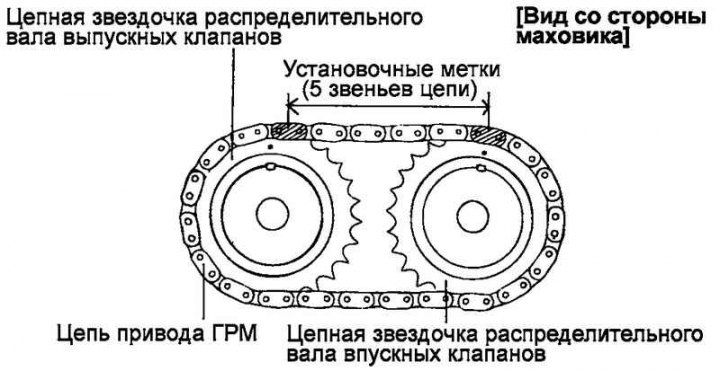

Рис. 2.113. Совмещение цепи привода ГРМ с цепными звездочками распределительных валов впускных и выпускных клапанов

Совместите цепь привода ГРМ с цепными звездочками распределительных валов впускных и выпускных клапанов, как показано на рисунке 2.113.

Рис. 2.114. Установка распределительных валов

Смажьте моторным маслом опорные шейки распределительного вала, затем установите распределительный вал на место (рис. 2.114).

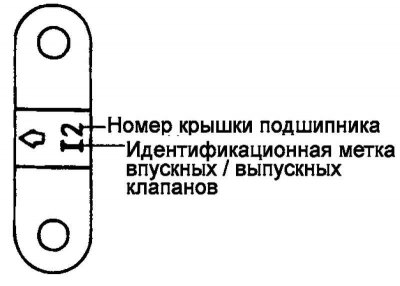

Рис. 2.115. Идентификационные метки на крышках подшипников

Установите крышки подшипников распределительных валов. Идентификационные метки на крышках подшипников предназначены для идентификации места установки крышки (сторона впускных/ выпускных клапанов) (рис. 2.115).

  • I: распределительный вал впускных клапанов.
  • Е : распределительный вал выпускных клапанов.

Рис. 2.116. Порядок затягивания болтов крепления крышек подшипников распределительных валов

Затяните болты крепления крышек подшипников распределительных валов номинальным моментом затяжки в два-три приема в порядке, указанном номерами на рисунке 2.116.

Момент затяжки болтов крепления крышки подшипника распределительного вала: 12–14 Н·м.

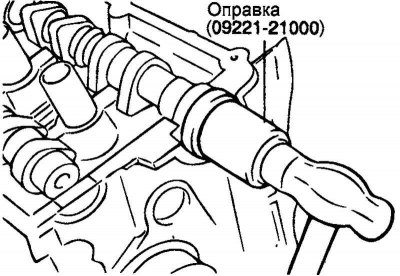

Рис. 2.117. Запрессовка сальника распределительного вала с помощью специального инструмента

С помощью специального инструмента (оправка для установки сальника распределительного вала 09221-21000) запрессуйте сальник распределительного вала (рис. 2.117).

Убедитесь, что рабочая кромка сальника распределительного вала смазана моторным маслом. Наденьте сальник на распределительный вал со стороны звездочки ремня привода ГРМ, затем ударами молотка по оправке установите сальник так, чтобы он был расположен заподлицо с поверхностью.

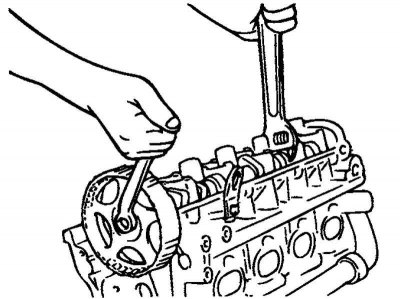

Рис. 2.118. Установка звездочки распределительного вала

Установите звездочку (для ремня) распределительного вала и затяните болт ее крепления номинальным моментом затяжки (рис. 2.118).

Момент затяжки болта крепления звездочки распределительного вала (для ремня): 80–100 Н·м.

Совместите метки на звездочках коленчатого и распределительного валов с соответствующими установочными метками и установите поршень цилиндра №1 в ВМТ такта сжатия.

Установите крышку головки цилиндров.

Момент затяжки болтов крепления крышки головки цилиндров: 8–10 Н·м.

Установите катушки зажигания в сборе, свечные провода высокого напряжения и центральную крышку.

Рис. 2.119. Установка ремня привода ГРМ

Установите ремень привода ГРМ, и затем, когда ролик натяжителя натянет ремень, затяните крепление натяжителя (рис. 2.119).

Установите крышки ремня привода ГРМ.

Момент затяжки болтов крепления крышки ремня привода ГРМ: 8–10 Н·м.

Установите шкив насоса охлаждающей жидкости и шкив коленчатого вала.

Регулировка зазоров в приводе

На каждый цилиндр автомобильного двигателя приходится два и более клапана: впускной обеспечивает впуск топливной смеси, выпускной — выпуск отработанных газов.

Во время эксплуатации автомобиля, нагрева механических частей мотора происходит расширение деталей, изготовленных из металла. Для компенсации данного явления предусмотрено наличие тепловых зазоров между элементами и кулачками распределительного вала, или другими деталями в зависимости от типа силового агрегата.

Средняя периодичность проверки и регулировки — 30 тысяч километров. Внеплановое проведение операции необходимо при появлении признаков неисправности мотора, после ремонта механизма, снятия головки блока цилиндра.

Величина теплового зазора различная, колеблется в пределах от 0,10 до 0,60 мм. На нее влияют особенности конструкции газораспределительного механизма.

Когда и зачем обращаться за помощью

Регулировка зазоров клапанов является необходимостью при появлении отчетливого металлического стука, слышного:

  • при работе мотора на холостом ходу;
  • при закрытом капоте;
  • с водительского места.

Превышение параметра препятствует полному открыванию клапана, уменьшение — полному закрыванию.

Увеличенный зазор не приведет к аварийной поломке силового агрегата, но станет причиной:

  • ускоренного износа запчастей клапанного привода;
  • ухудшения наполнения цилиндров топливной смесью, в результате чего снизится мощность двигателя.

Полное отсутствие зазоров в приводе клапанов становится причиной уменьшения компрессии в цилиндрах. Результат — неровная работа силового агрегата и возможное обгорание тарелок и седел элементов из-за ненадлежащего охлаждения.

Что следует знать о регулировке

Согласно убеждению некоторых водителей, регулировка зазоров в приводе клапанов — несложная операция, которую можно выполнить самостоятельно. Однако существует немало нюансов:

  • Измерение и установка зазоров в приводе клапанов осуществляются на холодном двигателе. Таковым он считается, если температура охлаждающей жидкости понизилась до 35 градусов, что возможно спустя 4 часа после прекращения работы мотора при температуре окружающей среды около 20ºС. Учитывайте это, отдавая автомобиль на диагностику. Мастер не приступит к работе, пока машина не остынет.
  • Операция осуществляется при закрытых клапанах. При этом следует знать, как их в это положение установить.
  • Для измерения используется специальный щуп. Необходим инструмент, толщина которого соответствует техническим требованиям производителя конкретного авто.
  • После замены элементов во время регулировки устанавливаются меньший зазор.
  • В некоторых двигателях регулировка не нужна за счет особенностей конструкции узла и применения гидрокомпенсаторов. Корректная работа мотора в этом случае обеспечивается своевременной заменой масла.

Следует знать и о наличии немалого количества технических нюансов процедуры. Отсутствие опыта негативно скажется на рабочем состоянии двигателя, а исправить ситуацию поможет только капитальный ремонт.

Доверьте ремонт специалистам

Обратившись в автосервис MT-AVTO, вы избавите себя от лишних хлопот. Вам будут оказаны качественные услуги с последующей гарантией. На обслуживание принимаются автомобили всех марок. Производственно-техническое оснащение и опыт наших специалистов позволяют осуществлять регулировку приводов клапанов различного типа.

Зазор клапана: каким он должен быть? Инструкция по правильной регулировке клапанов ВАЗ и иномарок

Двигатель автомобиля оснащается двумя и более клапанами на цилиндр. Один предназначен для впуска топливной смеси в цилиндр. Другой служит для выпуска отработанных газов. Говоря техническим языком, они называются «впускные и выпускные клапаны». Газораспределительный механизм двигателя устанавливает последовательность их открытия в определенный момент фаз газораспределения.

Ввиду того что двигатель автомобиля, его детали и механизмы подвергаются воздействию высоких температур, на клапанах механизма распределения газов предусмотрены установочные тепловые зазоры.

Разрегулировка и последствия

Когда тепловой зазор клапана изменяется в процессе длительной эксплуатации или же при поломке отдельных элементов системы, ощутимо снижается коэффициент полезного действия двигателя и ресурс деталей. Также это сопровождается повышенным расходом топлива и характерным стуком в подкапотном пространстве. Если, к примеру, зазор больше нормы, элемент не может открываться полностью, и это способствует падению мощностных характеристик. Подгорание клапана и его седла возможно в случае очень маленького зазора. В любом случае эти неисправности плохо действуют на реакцию двигателя при нажатии на педаль акселератора.

Советы специалистов

Чтобы реже сталкиваться с данной проблемой, рекомендуется периодически, примерно через каждые 30 000 км пробега авто, проверять, какие зазоры на клапанах. При необходимости их следует регулировать.

Установка зазора

Для начала нужно отметить несколько важных моментов при проведении данных ремонтных работ. Во-первых, осуществлять регулировку необходимо только на холодном двигателе. Во-вторых, стоит знать, что для различных клапанов (впускной, выпускной) существуют различные установочные размеры, это же касается и разновидностей марок автомобилей.

Также существуют двигатели, которые не нуждаются в периодической регулировке зазоров. Это обусловлено конструкцией механизма газораспределения. Клапаны приводятся в действие за счет гидрокомпенсаторов, которые, в свою очередь, компенсируют зазор с помощью моторного масла. При этом срок службы таковых составляет примерно 60 000 км пробега, все зависит от производителя и манеры вождения. В данном обзоре будет подробно представлена инструкция о том, как осуществляется регулировка тепловых зазоров клапанов двигателей ВАЗ и некоторых иномарок. Для проведения этой операции дополнительно рекомендуется приобрести новую прокладку крышки клапанов, так как после демонтажа крышки в дальнейшем возможно подтекание масла из прокладки.

Зазор проверяется специальным измерительным щупом, толщина которого должна соответствовать техническим требованиям определенной марки авто.

Процесс регулировки

В основном процесс установки клапанов не сильно отличается в зависимости от двигателя и выглядит примерно одинаково.

Для начала необходимо подвести поршень цилиндра, на котором будет проводиться регулировка, к верхней мертвой точке в период такта сжатия. В этот момент впускной и выпускной клапаны будут закрыты, а их коромысла должны перемещаться радиально в пределах установленного зазора.

Далее следует отпустить контролирующую гайку на винте регулировки. Установите щуп между кулачком распределительного вала и торцом клапана, а затем при помощи регулирующего винта установите рекомендуемый зазор и законтрогайте винт. При правильной установке контролирующий щуп должен проходить в зазоре с небольшим усилием. Если имеется хотя бы малейшее несоответствие, нужно повторно провести процедуру настройки.

Провернув коленвал на сто восемьдесят градусов, следует повторить операцию на следующем цилиндре. При этом важно учитывать порядок работы цилиндров мотора автомобиля.

Установка зазора на авто ВАЗ «девятка»

Зазор клапанов ВАЗ-2109 регулируется путем подбора и установки специальных регулировочных шайб. Их подкладывают между торцевой частью клапана и кулачком распредвала.

Установка необходимого зазора – процесс несложный и вполне выполняемый, но требует от мастера особой внимательности и аккуратного подхода к делу.

Инструмент и приспособления

Для осуществления работ необходимо иметь ряд инструментов и приспособлений:

  • Стандартный набор ключей.
  • Набор контролирующих щупов.
  • Набор шайб для регулировки.
  • Приспособление для выжима клапанов.

Непосредственно процесс

Сначала снимаем крышку клапанов. Для этого предварительно демонтируем корпус воздушного фильтра, патрубок сапуна и тросик привода дросселя.

Для того чтобы измерить зазор между клапанами цилиндров, необходимо периодически прокручивать коленвал. И чтобы он легко прокручивался, рекомендуется выкрутить все свечи зажигания.

Далее следует снять защитную пластиковую крышку ремня привода ГРМ. Затем прокручиваем коленчатый вал по направлению часовой стрелки до момента, когда совпадут установочные метки на шестерне распредвала с меткой на металлической крышке. Проворачивать коленвал рекомендуется за гайку крепления шкива генератора, используя при этом ключ на семнадцать.

После момента совпадения меток необходимо провернуть вал еще на три зубца приводного ремня механизма газораспределения.

После проведения подготовительных работ можно измерять зазор клапана выпускного на первом цилиндре и впускного на третьем. Оптимальный зазор впускных клапанов должен составлять две десятых миллиметра с максимальной допустимой погрешностью в пять сотых миллиметра. А у выпускных он равен 0,35 мм. Когда фактические зазоры не соответствуют норме, то, используя приспособление, нужно вытащить шайбу, предварительно опустив поршень в нижнюю мертвую точку.

Далее определяется толщина необходимой шайбы для установки. От вымеренного значения нужно отнять величину рекомендуемого зазора, а к результату прибавить размер шайбы. Все шайбы имеют лазерную маркировку со значением ее толщины. В том случае, если по какой-то причине маркировка плохо просматривается, следует воспользоваться микрометром.

То, какой зазор клапанов должен быть установлен при регулировке, указывается в сервисной книге автомобиля.

В дальнейшем при каждом обороте коленчатого вала на сто восемьдесят градусов измеряется значение зазоров: пятого и второго выпускного и впускного клапанов, восьмого и шестого выпускного и впускного, четвертого и седьмого соответственно. После установки шайб необходимого размера размер зазора проверяется повторно.

Регулировка тепловых зазоров клапанов на импортных автомобилях

Своевременная установка правильного размера зазора необходима и для двигателей авто импортных производителей. Как правило, процесс регулировки мало отличается от проведения данных операций на отечественных двигателях. Так, к примеру, на автомобилях марки «Хонда» зазоры клапанов можно установить собственноручно, без помощи специалиста, воспользовавшись при этом лишь отверткой и гаечным ключом. Как исключение можно назвать несколько редких силовых агрегатов производителя, в которых применяется система гидрокомпенсации (двигатели типа С32А). В остальных же двигателях различных серий (В16-18-20; D13-14-15-16-17; R18-20; ZC и другие) ремонт проводится довольно просто и без использования дополнительного оборудования и оснащения.

Зазоры клапанов «Рено»

Перед вами — подробная инструкция по самостоятельной регулировке клапанов двигателя «Рено Логан».

Откручиваем болты крепления корпуса фильтра воздуха и снимаем его. Демонтируем патрубок крышки клапанов. Снимаем бронепровода со свечей зажигания и выкручиваем их поочередно. Далее необходимо открутить болты крышки клапанной и аккуратно снять ее. Затем, используя домкрат, нужно вывесить переднюю часть авто и включить четвертую передачу. Далее вращаем переднее колесо до появления метки F на шестерне распределительного вала. При этом важно следить за клапаном первого цилиндра. С помощью щупа проверяем тепловой зазор, предварительно ослабив контргайку установочного винта. После того как зазор будет установлен, следует затянуть контргайку и повторно произвести замеры. После этого приступаем к регулировке второго элемента этого же цилиндра.

Далее проворачиваем коленвал на половину оборота и регулируем зазор клапана на третьем цилиндре. Таким же образом проводится установка элементов на четвертом и втором цилиндрах.

После проведения работ проводим контрольные замеры. Проворачиваем коленчатый вал на триста шестьдесят градусов и проверяем зазоры всех клапанов.

Согласно техническим характеристикам двигателя, установочные нормы имеют следующие показатели:

  • Клапаны впускные – 0,1-0,15 мм.
  • Выпускные – 0,25-0,3 мм.

В случае полной замены выпускных клапанов предусмотрены специальные зазоры притирки – 0,2-0,25 мм.

Порядок регулировки на моторе ЗМЗ-402

Зазоры клапанов 402-го двигателя устанавливаются приблизительно так же, как и на других авто.

Первым делом нужно прокрутить коленвал по часовой стрелке, выставить поршень первого цилиндра в ВМТ (такт сжатия) и сопоставить метки шкива и крышки. При этом клапаны должны быть закрыты. Сначала проводим регулировку выпускного. Его зазор должен составлять 0,35-0,4 миллиметра. Зазор клапана впускного должен соответствовать 0,4-0,45 миллиметра. После работы с первым цилиндром переходим ко второму. Не забываем провернуть коленвал на половину оборота.

Далее работаем с четвертым и третьим цилиндрами, предварительно проворачивая каждый раз коленвал.

По окончании работ производим контрольные замеры, если это необходимо, делаем подрегулировку. Устанавливаем прокладку крышки клапанов и саму крышку на место. На этом операция завершена.

При правильном проведении ремонтного процесса двигатель автомобиля будет более приемистым, исчезнут характерные шумы из-под клапанной крышки, и снизится расход топлива. Ресурс газораспределительного механизма значительно увеличится. Также для предотвращения повреждения элементов системы газораспределения необходимо следить за степенью натяжения приводного ремня распределительного вала. В таком случае силовой агрегат прослужит намного дольше своего срока.

Итак, мы выяснили, как самостоятельно произвести регулировку клапанов на автомобиле.

Проверка и наладка зазоров в клапанном механизме Лада Самара

  • Начальный этап: открываем доступ к распредвалу
  • Регулировка зазоров клапанов на двигателе ВАЗ 2108: порядок действий
  • Если приспособление для регулировки клапанов отсутствует

Неотрегулированные зазоры клапанов на ВАЗ 2108 способны доставить массу неприятностей. Маленький зазор ведет к:

  • неизбежному прогару клапанов;
  • потере давления в камере сгорания;
  • падению мощностных показателей.

При увеличенном зазоре отчетливо прослушивается шелест клапанов и резко снижается ресурс распредвала. Инструкция по эксплуатации предусматривает проведение регулировки через каждые 20-30 тыс. км. Опытные владельцы рекомендуют подналаживать узел через 15-20 тыс. км, особенно если мотор работает преимущественно на газу.

Читать еще:  Вставка в панель приборов приора

Начальный этап: открываем доступ к распредвалу

Надлежащие условия, при которых проводится регулировка клапанного узла, формируются после демонтажа крышки ГБЦ. Беспрепятственно снять верхний корпус головки блока цилиндров с прокладкой можно после проведения следующих процедур:

  • ослабить трос путем вращения двух гаек на «13» возле кронштейна и снять его, предварительно удалив возвратную пружину на пластиковом секторе привода заслонки;
  • отвернуть при помощи ключа «на 10» две гайки, фиксирующие кронштейн троса дроссельного узла, и снять его;
  • ослабить отверткой хомуты крепления и снять подводящий (расположен с лицевой стороны возле маслозаливной горловины) и два отводящих патрубка вентиляции картера (закреплены сзади клапанной крышки);
  • выкрутить две гайки крепления корпуса к головке блока цилиндров (используется ключ «на 10»);
  • демонтировать две резиновые заглушки, расположенные под уже снятыми в предыдущем переходе гайками.

В завершение этапа подготовки к регулировке зазоров клапанов мотора ВАЗ 2108 проводится операция по удалению крышки газораспределительного механизма, крепящейся тремя болтами «на 10». Также формируется набор необходимых принадлежностей:

  • приспособление для утапливания толкателя;
  • специальный фиксатор, закрепляющий толкатель в нижнем положении;
  • пинцет;
  • фиксатор толкателя клапана;
  • комплект измерительных щупов;
  • набор регулировочных шайб.

Стоит также подготовить новую прокладку ГБЦ и герметик.

Регулировка зазоров клапанов на двигателе ВАЗ 2108: порядок действий

Проверка и подналадка клапанного механизма производится попарно в 4 подхода. Каждый подход выполняется при различном положении распредвала. Перед первым подходом следует совместить метки на шкиве распределительного вала и кожухе ремня ГРМ, провернув шкив накидным гаечным ключом по часовой стрелке.

Процедура проверки действительного зазора на примере первого подхода выглядит следующим образом:

  • провернуть распредвал на 40-50 градусов по часовой стрелке (2-3 зуба);
  • снять действительные величины зазоров у 1 (выпускной) и 3 (впускной) клапанов с помощью щупов (счет ведется от ремня ГРМ).

Этапы проверки зазоров в оставшихся парах клапанов ВАЗ 2108 производятся при повороте распредвала с интервалом 180 градусов:

  • 220-230: 5 (впускной), 2 (выпускной);
  • 400-410: 8 (впускной), 6 (выпускной);
  • 580-590: 4 (впускной), 7 (выпускной).

Процесс регулировки клапанов производится при наличии недопустимых отклонений от нормы. Последовательность действий такова:

  • установить приспособление для регулировки на шпильки корпусов подшипников, расположенные по торцам;
  • ввести изогнутый рычаг между одним из исследуемых толкателей клапанов и кулачком (ручка приспособления должна быть обращена к переднему бамперу автомобиля);
  • нажимая на ручку утопить толкатель и установить между краем торца толкателя и распредвалом фиксатор, предотвращающий возврат детали в исходное положение;
  • вывести рычаг приспособления и передвинуть его в сторону;
  • извлечь с помощью пинцета шайбу;
  • установить новую шайбу вычисленной толщины маркировкой вниз;
  • убрать фиксатор;
  • замерить полученный зазор.

Подбор новой шайбы производится из таких соображений:

  • определяется толщина снятой шайбы (если надпись стерта, операция осуществляется с применением микрометра);
  • вычисляется необходимая толщина исходя из произведенного ранее замера в формате: размер новой шайбы = толщина старой детали + (замеренный – номинальный зазоры).

Если приспособление для регулировки клапанов отсутствует

Возложить функции специального оборудования можно на две мощные плоские отвертки с шириной плоской рабочей поверхности не менее 10 мм. В этом случае настройка зазоров определенных клапанов на ВАЗ 2108 осуществляется так:

  • отжать толкатель вниз, опираясь на кулачок;
  • установить ребро отвертки между распредвалом и толкателем;
  • убрать первую отвертку;
  • достать пинцетом шайбу;
  • установить новую деталь;
  • убрать вторую отвертку, выполняющую роль фиксатора.

Процесс регулировки клапанного механизма, осуществляемый через каждые 20-30 тыс. км и производится при снятой крышке ГБЦ. При определенном угле поворота распредвала щупом проверяется зазор между двумя парами толкателей клапанов и кулачков.

К регулировке зазоров следует прибегать в случае существенных отклонений от нормы: 0,15…0,25 мм – для впускных и 0,30…0,40 мм – для выпускных. С помощью специального приспособления или двух отверток толкатель отгибается и фиксируется, изымается старая шайба, устанавливается шайба новой толщины, снимается фиксатор и осуществляется проверка полученной величины зазора.

Как происходит процесс регулировки клапанов ваз 2108

Регулировка клапанов ваз 2108 и подбор регулировочных шайб…

Приветствую всех читателей в блоге RtiIvaz.ru. Сегодня я поведаю вам о том, как выполняется посредством замены регулировочных шайб процесс регулировки клапанов ваз 2108.

При исправных элементах головки блока, таких как распределительный вал, клапана, стаканы шайб (толкатели) и самих шайбах регулировки хватает на долгий период эксплуатации автомобиля.

Главное, когда выполняется регулировка клапанов автомобиля ваз 2108 не пережать клапана, т.е. не сделать зазоры ниже нормы. Зажатые клапана это всегда опасность их прогара и выхода двигателя автомобиля ваз из строя. Вызвано это тем, что когда допустимый зазор ниже нормы, то тарелка клапана не может полностью сесть в седло в головке блока, и происходит обгорание кромки тарелки иногда до полного его прогара. Не полностью «севший» клапан не может отдать полностью тепло телу седла, так как нет его надежной посадки, что постепенно ведет к его перегреву и прогару. Особенно это актуально для выпускных клапанов двигателя.

В среднем регулировка клапанов автомобиля ваз 2108 выполняется каждые 30 тыс. км. пробега или при возникновение стука клапанов при меньшем пробеге. Как правило, стук это зазор и когда он выше нормы, то происходит ударная нагрузка на элементы механизма клапанной группы, что сокращает их срок эксплуатации и может привести к отказу двигателя.

Помимо этого повышенный зазор ведет к неполному открытию впускного или выпускного клапана, а значит неполному наполнению цилиндров топливной смесью (происходит потеря мощности и увеличение расхода топлива) или же неполная продувка цилиндра от остатков сгоревших газов.

Регулировка клапанов выполняется на остывшем до 20 градусов Цельсия двигателе.

Небольшой авто совет. Для удобства проворачивания коленчатого вала лучше всего вывернуть все свечи зажигания. Проворачивать коленчатый вал удобнее всего спец. ключом за отверстия в шкиве распредвала, или за болт крепления шкива коленчатого вала или болт крепления шкива генератора, предварительно надавив на ремень его привода.

Можно, в крайнем случае, проворачивать вал отверткой через нишу в кожухе сцепления или же передвигать автомобиль вперед, поставив 4 скорость передачи. Можно также поддомкратить машину, вывесить переднее колесо и проворачивать коленвал двигателя прокручивая поднятое колесо на включенной скорости по ходу движения. Чего нельзя делать (но что в большинстве случаев наблюдается), так это проворачивание двигателя за болт крепления шкива распредвала.

Однажды это закончится тем автолюбители, что резьба на болте его крепления потянется, а затем наступит срыв резьбы. Как было сказано выше на ваз 2108 зазоры клапанного механизма выставляются регулировочными шайбами, значит нужно определиться вам, какие именно размеры шайб необходимы подобрать для замены при регулировки клапанов ваз 2108. Регулировочные зазоры клапанов на ваз предусмотрены:

  • Впускные 0,20 +- 0,05 мм
  • Выпускные 0,35 +- 0,05 мм

Значение 0,05, это допуск изменения данного зазора в «плюс» или «минус». Это означает, что нижний рабочий предел по зазору может быть у впускных клапанов 0,2 – 0,05 = 0,15 мм, а верхний предел 0,2 + 0,05 = 0,25 мм. Для выпускного клапана, это будет соответственно – нижний допустимый зазор: 0,35 – 0,05 = 0,30 мм, а верхний разрешенный зазор 0,35 + 0,05 = 0,40 мм. Оба зазора (нижний и верхний предел) считаются в допуске и при регулировке клапана ваз необходимо выдержать эти значения.

Как разобраться в регулировке клапанного механизма

Для лучшего понимания процесса регулировки клапанов 2108 необходимо вкратце рассмотреть конструкцию клапанного механизма ГРМ этого двигателя. Так для открытия впускного или выпускного клапана служат кулачки распределительного вала, которые при повороте вала надавливают на стержень того или иного клапана, согласно фазам газораспределения, открывают его.

Закрытие же клапана происходит за счет возвратной пружины клапана. Напрямую кулачок не воздействует на стержень клапана и на двигателях предусмотрены дополнительные элементы в приводе клапанов. Так это могут быть коромысла (ЗАЗ, АЗЛК, БМВ и др.) рокера (классика ваз) или толкатели (стаканы) с вложенными в них регулировочными шайбами, как в нашем рассматриваемом случае с автомобилем ваз 2108 и их модификаций.

В головке блоке сделаны специальные углубления, круглой формы, куда монтируется клапан с пружиной. Сверху клапана ставится толкатель. На толкателе имеется борт для удержания регулировочной шайбы. В это углубление в толкателе и вкладывается шайба для регулировки. На эту шайбу надавливает кулачок распределительного вала, шайба передает усилие на толкатель, а он в свою очередь, на стержень клапана, заставляя его открываться в нужный момент.

Между кулачками распредвала и шайбой для регулировки необходимо выдержать определенный зазор, рассчитанный на тепловое расширение деталей. Получается, что чем выше высота регулировочной шайбы (ее толщина), тем меньше будет зазор между ней и кулачком распредвала и наоборот.

На каждой шайбе имеется ее номинальное значение в виде цифр, скажем 3,15 или 3,80 и т.д., что необходимо при подборе регулировочной шайбы выставляя нужный зазор. Если же по какой либо причине надпись стерта, то толщина шайбы замеряется микрометром. Завод предусматривает набор регулировочных шайб от 2,5 до 5,0 мм и более и с шагом 0,05 мм, скажем 2.5, 3.0, 3.05, 3.10, 3.15 и т.д. Это дает возможность очень точно подобрать размер в любом случае -около 122 самых ходовых размера.

Помимо этого сегодня есть промежуточные размеры, как например 3,27; 3,52; 3,78 и прочие, что дополнительно повышает точность регулировки. Это особенно актуально после капремонта двигателя с головкой блока, когда выполнялась притирка клапанов или их замена.

Процесс регулировки клапанов

Для регулировки клапанов грм ваз 2108 нужно выполнить следующие действия:

  • Снять пластиковый защитный кожух ремня ГРМ
  • Выставить заводские метки (метка на шкиве распредвала и задней крышке ремня ГРМ) и довернуть на 2 — 3 зуба на шкиве
  • Снять воздушный фильтр, затем отсоединить привод дроссельной и воздушной заслонки
  • Закрыть отверстие карбюратора или же специальной транспортной заглушкой, либо чистой ветошью
  • Ослабить хомут, затем снять резиновый шланг сапуна вентиляции картера нижний
  • Снять крышку клапанного механизма предварительно убрав резиновый шланг сапуночка вентиляции картера верхний
  • Убрать масло двигателя из верхней части головки блока в районе толкателей (удобно пользоваться медицинской грушей или большим шприцом с трубочкой вместо иглы)

Далее необходимо проверить зазоры клапанов, для чего понадобится универсальный щуп с значениями от 0,05 до 1,0 мм. Проверка зазора выполняется следующим образом. По принятой заводом схеме регулировке клапанов ее порядок следующий: проверяются и регулируются зазоры клапанов 1-3, 5-2, 6-8, 4-7 клапана. Клапана считаются по порядку от шкива распредвала (1,2,3 и т.д), и ориентируются по впускному и выпускному коллектору.

Так, глядя сверху на головку блока видно оба коллектора имеющих по четыре впускных или приемных патрубка. Если на клапан «смотрит» патрубок выпускного коллектора, то соответственно это будет выпускной клапан и наоборот, если «смотрит» патрубок впускного коллектора, то это будет впускной. В нашем случае, это будет 1, 4, 5 и 8 клапана – выпускные и 2, 3, 6 и 7 клапана — впускные.

Если выставить двигатель по заводским меткам, то кулачки распредвала 1 и 3 клапанов будут «смотреть» вверх, а значит можно проверять величину зазора этих клапанов. Для этого проверяя зазор у 1-первого клапана (выпускной) нужно приготовить щупы 0,30, 0,35 и 0,40, а также щуп 0,45 мм. В данном случае щуп 0,45 не должен входить между кулачком распредвала и шайбой, а щуп 0,4 и 0,30 мм проходить с небольшим натягом.

Если же щуп 0,40 проходит свободно или же щуп 0,30 мм не входит в зазор, то «старую» шайбу необходимо вынуть из толкателя и посмотреть ее номинал. Для демонтажа регулировочных шайб существует специальный набор для регулировки клапанов ваз 2108. Набор очень прост и в него входит трубка – основание для передвижения рычага нажима толкателей, сам рычаг и страховочная стойка – фиксатор толкателя в нажатом положении. Трубка — основание крепится на шпильки крепления крышки грм и зажимается гайками. Предварительно на трубку надевается рычаг.

Далее рычаг подводится под определенный клапан, надавливается на шайбу (при этом вырез в толкателе должен смотреть на Вас) -которая уходит вместе с толкателем вниз, а затем ставится фиксатор толкателя. Он ставится между телом распредвала и кромкой толкателя, не задевая саму шайбу.

Далее рычаг отводится в сторону и при помощи пинцета извлекается шайба, затем смотрится или замеряется ее размер. Вынимать шайбы удобно, предварительно подцепив их кончиком шила, чтобы удобнее было брать пинцетом. Когда приспособление отсутствует, то можно применить две больших отвертки. Более мощной отверткой утапливаете толкатель, упираясь в его кулачок, а вторую отвертку вставляете для фиксации ребра толкателя.

Лезвие второй отвертки должно быть не меньше 10,0 мм. Так, если щуп 0,30 мм не проходил в зазор, то нужно воспользоваться меньшим размером щупа 0,25, 0,20, 0,15 пока какой — либо из щупов не войдет в зазор. Например, щуп 0,30 мм не входит в зазор, а вошел щуп 0,20, значит от номинала стоящей «родной» шайбы нужно вычитать 0,15 мм (номинальный зазор 0,35-0,20 = 0,15 мм).

Если при этом снятая шайба имеет номинал, скажем условно 3,50 мм, то 3,50 – 0,15 = 3,35 мм и значит необходимо поставить шайбу номиналом 3,35 мм.

Когда же входит щуп 0,45 мм, то нужно воспользоваться более большими по размеру щупами 0,50, 0,55, 0,60 и т.д., пока щуп не войдет в зазор с натягом, ибо вообще не будет входить в зазор. В этом случае к условному номиналу снятой шайбы в 3,50 мм, нужно добавить размер, состоящий из разницы вычитания размера вошедшего щупа, скажем 0,55 мм и номинала 0,35 мм. Т.е. 0,55 – 0,35 = 0,20 мм.

Значит, новая шайба должна быть больше стоящей на 0,20 мм. В нашем случае 3,50+0,20 = 3,70 мм – толщина новой шайбы. Размер шайбы для регулировки клапанов ваз 2108 можно высчитать по формуле: H = A + B – C, где H — толщина новой шайбы, A — толщина «родной» шайбы B – замеряемый, зазор и С – номинальный зазор, мм. В нашем случае получится А = 3,50 мм, В = 0,55 мм и С = 0,35 мм, значит толщина новой шайбы будет 3,50 + 0,55 – 0,35 мм = 3,70 мм.

После установки новой шайбы вновь проверяется зазор и если он не укладывается в норму, то регулировку нужно повторить, добиваясь необходимого значения зазора. При снятых шайбах не допускается проворачивание коленчатого вала во избежание повреждения кромки толкателя.

Аналогично происходит подбор шайб для регулировки на остальных клапанах, проворачивая коленчатый вал двигателя на пол оборота после регулировки каждой пары. При этом еще нужно учесть такой небольшой нюанс, после установки новой шайбы и снятии фиксатора толкатель должен свободно проворачиваться во все стороны без какого либо зажима.

После выполнения регулировки клапанов ваз 2108 необходимо вернуть на место отобранное масло двигателя с головки блока.

См. видео на Youtube

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
