Замена сальника коленвала lada priora (ваз приора)

Замена сальника коленвала lada priora (ваз приора)

Симптомы: замаслены детали сцепления, в связи с чем последнее пробуксовывает.

Возможная причина: износился задний сальник коленчатого вала.

Инструменты: набор головок, набор гаечных ключей, плоская отвертка, инструменты, необходимые для демонтажа КПП, инструменты, необходимые для демонтажа сцепления.

1. Демонтируйте коробку переключения передач.

2. Демонтируйте сцепление.

3. Отметьте любым доступным способом расположение маховика относительно коленчатого вала.

Примечание. Установка маховика на коленчатый вал должна быть произведена исключительно в одном возможном положении. Пометка взаимного расположения деталей необходима для правильной их установки.

4. Открутите шесть крепежных болтов маховика, удерживая маховик от прокручивания (используйте отвертку), предварительно ввернув один из крепежных болтов коробки переключения передач.

5. Удерживайте маховик после откручивания болтов. Извлеките стопорную пластину болтов.

6. Отсоедините маховик от фланца коленчатого вала.

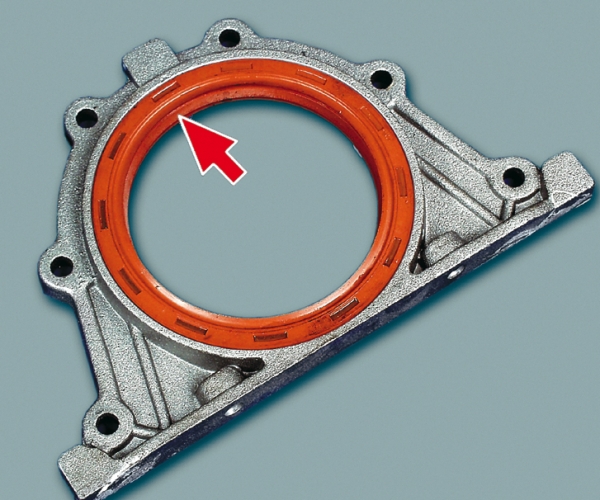

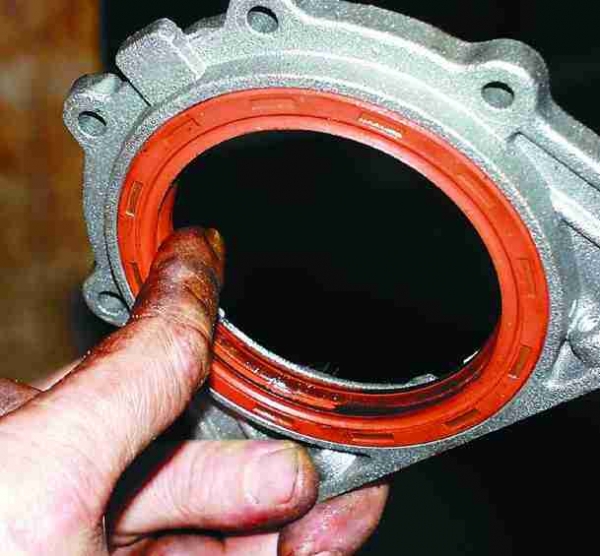

7. Произведите осмотр сальника на наличие потека масла в его нижней части (данный потек свидетельствует об утрате сальником герметичности).

8. При обнаружении потека масла извлеките сальник, поддев его, используя отвертку.

9. Нанесите моторное масло на рабочую кромку нового сальника, после чего произведите его установку в посадочное место в блоке цилиндров, сориентировав рабочей кромкой внутрь двигателя. С предельной аккуратностью заправьте рабочую кромку нового сальника на шейку коленчатого вала.

10. Произведите запрессовку сальника, используя подходящую оправку (сальник запрессовывается до упора).

11. Произведите установку демонтированных деталей и узлов в обратном снятию порядке.

Примечание. Прежде чем устанавливать маховик, нанесите фиксирующий состав для резьбы на резьбовую часть крепежных болтов маховика.

Еще статьи по ремонту этого автомобиля:

Другие виды ремонта этого автомобиля:

Замену переднего сальника коленчатого вала на автомобиле Лада Приора выполняют в случае обнаружения течи масла в передней части двигателя. При утечке масла, оно попадает на шкив генератора и как следствие вся передняя часть моторного отсека замасливается от брызг, в том числе оно попадает на ремень привода ГРМ, чего не следует допускать. Для выполнения ремонтных работ по замене, подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

  • В первую очередь необходимо обесточить автомобиль, для этого отсоединяем клемму минус от аккумуляторной батареи.
  • Далее устанавливаем поршень первого цилиндра в положение верхней мертвой точки.
  • Снимите ремень привода газораспределительного механизма.

  • Теперь нам необходимо снять зубчатый шкив коленчатого вала. Для этого поддеваем его двумя небольшими плоскими отвертками и стягиваем с вала. На валу, так же останется в пазу шпонка или в самом шкиву. Снимите ее, чтобы не потерять.

  • Так же плоской отверткой поддеваем сальник и вытаскиваем его со своего посадочного места.
  • Теперь, когда сальник снят, тщательно вымойте поверхность от масла и протрите сухой тряпкой. После чего можно приступать к установке нового.
  • Для установки потребуется подходящая по диаметру оправка, с помощью которой мы его будем сажать на свое посадочное место.
  • Предварительно рабочую кромку сальника необходимо смазать моторным маслом. При этом рабочая кромка должна быть сориентирована внутрь двигателя.

На этом ремонтные работы по замене переднего сальника коленчатого вала на автомобиле Лада Приора завершены. Последующую сборку выполните в обратной последовательности.

Ремонтные работы своими руками

Размеры автомобиля следующие, длина кузова — 3548, ширина — 1100, высота — 1966 мм. Колесная база составляет 2645 мм. Дорожный просвет 177 мм. Автомобиль оснащается гибридным силовым агрегатом. 4—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 76 мм, ход поршня — 77 мм. Коленвал двигателя и разгоняется до 6000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 2000 оборотов в минуту.

по просьбе Гнейа

03. 04. 2015 года

— Ватсон, а что это вы курите? Дайте угадаю — табак «Королева Вирджиния» с листочками вишни, из юбилейного выпуска в бархатной упаковке?- Поразительно, Холмс! Как это вы угадали?- Ей-богу, Ватсон! Ну не миссис Хадсон же спёрла из моей коробки последнюю сигару!

Видео инструкция: лада приора замена сальника коленвала


Как поменять сальник коленвала на приоре

Снятие головки блока цилиндров

Работу проводим при замене прокладки головки блока цилиндров, ремонте и замене головки блока, а также при демонтаже шатунно-поршневой группы двигателя. Сбрасываем давление в системе питания (см. «Замена топливного фильтра»). Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем воздушный фильтр (см. «Снятие воздушного фильтра»). Отсоединяем наконечник провода от датчика сигнализатора недостаточного давления масла (см. «Снятие датчика сигнализатора недостаточного давления масла»). Отсоединяем колодку жгута проводов форсунок от колодки жгута проводов системы управления двигателем (см. «Снятие топливной рампы и форсунок»). Сливаем охлаждающую жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»). Снимаем заднюю опору силового агрегата (см. «Снятие опор силового агрегата»). Снимаем крышку головки блока цилиндров (см. «Снятие распределительных валов и замена гидротолкателей клапанов»).
Головкой «на 10» отворачиваем болт крепления наконечника провода «массы» жгута проводов системы управления двигателем.

Головкой «на 13» отворачиваем гайку крепления наконечника провода, идущего от «минусового» вывода аккумуляторной батареи… …и снимаем наконечник провода со шпильки головки блока цилиндров. Для удобства отворачивания гаек крепления корпуса термостата отсоединяем колодки жгутов проводов от датчика указателя температуры охлаждающей жидкости (см. «Снятие датчика указателя температуры охлаждающей жидкости») и датчика температуры охлаждающей жидкости (см. «Снятие датчика температуры охлаждающей жидкости»).

Головкой «на 13» отворачиваем две гайки крепления корпуса термостата к головке блока цилиндров.

Не отсоединяя шланги системы охлаждения от патрубков корпуса и крышки термостата, снимаем корпус в сборе с крышкой термостата со шпилек головки блока цилиндров. Соединение фланцев корпуса термостата и головки блока цилиндров уплотнено прокладкой. Если прокладка порвана или расслоилась, то при последующей сборке ее необходимо заменить новой. Снимаем зубчатые шкивы распределительных валов (см. «Замена сальников распределительных валов»).

Вынимаем направляющую трубку указателя уровня масла из патрубка блока цилиндров.

Ключом «на 17» отворачиваем штуцер трубки подвода топлива к рампе, удерживая наконечник топливного шланга ключом того же размера.

Снимаем шланг с наконечника трубки. На наконечнике трубки установлено резиновое кольцо. Если кольцо повреждено — при сборке заменяем его новым. Ослабляем гайки крепления кронштейна подводящей трубы насоса охлаждающей жидкости и снимаем кронштейн со шпильки головки блока цилиндров (см. «Снятие катколлектора»). Снимаем заднюю крышку ремня привода газораспределительного механизма (см. «Снятие насоса охлаждающей жидкости»). Головку блока цилиндров можно демонтировать в сборе с катколлектором или без него, отвернув гайки крепления катколлектора и сняв его со шпилек головки блока цилиндров. В процессе эксплуатации из-за высокой температуры в зоне катколлектора гайки его крепления к шпилькам головки блока цилиндров могут «прикипеть», и отвернуть их в моторном отсеке может быть затруднительно. Поэтому показываем метод снятия головки блока цилиндров в сборе с катколлектором. Отcоединяем трубу дополнительного глушителя от катколлектора (см. «Замена прокладки в соединении катколлектора и дополнительного глушителя»). Отворачиваем два болта крепления катколлектора к кронштейну блока цилиндров (см. «Снятие катколлектора»). Отсоединяем колодки жгутов проводов управляющего и диагностического датчиков концентрации кислорода от колодок жгутов проводов системы управления двигателем (см. «Снятие датчиков концентрации кислорода»). Шестигранником «на 10» отворачиваем десять винтов крепления головки к блоку цилиндров.

Расположение винтов крепления головки блока цилиндров Вынимаем винты крепления головки с шайбами.

Снимаем с помощником головку блока цилиндров.

Снимаем прокладку головки блока цилиндров (А — центрирующие втулки).

Не допускается использовать прокладку головки блока цилиндров вторично. Прокладку необходимо заменить новой. Перед установкой головки блока цилиндров удаляем нагар с поверхностей камер сгорания и очищаем привалочные поверхности головки и блока цилиндров от загрязнений и масла. Удаляем из резьбовых отверстий (под винты крепления головки) блока цилиндров масло и охлаждающую жидкость. Установку головки блока цилиндров проводим в обратной последовательности. Новую прокладку головки блока цилиндров и саму головку устанавливаем по двум центрирующим втулкам. Перед вворачиванием винтов крепления головки блока цилиндров окунаем винты в моторное масло и даем ему стечь.

Порядок затягивания винтов головки блока цилиндров

Устанавливаем винты крепления головки блока цилиндров, наживляем их и затягиваем в три приема по схеме: – первый прием — затягиваем винты моментом 20–25 Н·м (2,0–2,5 кгс·м); – второй прием — доворот винтов на 90°; – третий прием — доворот винтов на 90°. Винты крепления головки блока цилинд ров можно установить повторно только в том случае, если они вытянулись до длины не более 95 мм (без учета высоты головки винта). Если длина больше, заменяем винты новыми.


Замена маслосъёмных колпачков без снятия головки ваз 2112, 16 клапанов, пошаговая инструкция с фото

Дорогие друзья, сегодня мы вам расскажем подробно и с фотографиями о том, как самостоятельно заменить маслосъемные колпачки на ВАЗ-2112, 2111 и 2112, оснащенных 16 клапанным двигателем. Вся прелесть нашего повествования в том, что для того что бы заменить маслоотражающие колпачки мы не будем снимать головку с двигателя, а это значительная экономия время и трудозатрат, не нужно сливать тосол, откручивать коллектор и т.д.

При этом мы сделаем это без использования дорогущего рассухаривателя, который позволяет это делать, а будем использовать обычный рассухариватель клапанов для ВАЗ-2110, который можно купить на авторынке за 200 рублей. Еще до начала работ рекомендую приобрести данный рассухариватель, если опыт рассухаривания-засухаривания мал, то взять про запас пяток сухариков, так же нам понадобится анаэробный (не используйте силиконовый) герметик, в отличии от обычного силиконового при контактировании с маслом он не забивает каналы а растворяется в нем, и еще купите за 50 рублей ключик для натяжки ролика ГРМ, так как ремень придется снимать и потом выставлять по меткам. Кстати не повредит заменить попутно и сам ремень ГРМ и ролики в идеале. Если готовы сделать это самостоятельно – нет проблем, если решимости не хватает – могу порекомендовать обратиться для замены ремня ГРМ в Минске к ребятам, сделают точно хорошо и недорого.


Отключаем датчики, шланги, тросики

Ну а если готовы сделать все своими руками – тогда приступим. Для начала снимаем пластиковую крышку с двигателя и получаем доступ к “впускному коллектору”

Суть слова



август 2021
ПнВтСрЧтПтСбВс
1
2345678
9101112131415
16171819202122
23242526272829
3031

Введение. О главном.

Теперь с уверенностью могу написать, что язык праотцов есть — он живой, до сих пор существует, на нем разговаривают, общаются — это ли не чудо из чудес. Язык, на котором разговаривали между собой Адам и Ева, Ной и его сыновья, все те, которые жили до строительства Вавилонской башни. Вот, он алфавит языка праотцов наших, нажимайте и запоминайте от а до ÿ, всего 22 буквы объединяющего языка для человечества того времени. Единственный в Мире язык общения и жития в тучных долинах Сенаар (на языке праотцов читается как Çĕнĕ-ар, что в переводе на русский означает Новый-человек, т.е. человек сохранившийся после Великого Потопа). Но, потом язык праотцов разделяется, история дробится и раскраивается. Не будет более единой, общей истории. Будет история развития наций и самоопределений. История войн и ужасов порабощения.

Язык праотцов уникален и не повторим. Язык предков единственный мост, связывающий нас со временем до Великого Потопа с историей развития человечества после Великого Потопа. Только подумайте — мы можем понять мысли, поступки тех людей, они нам сохранили свою историю житие через свой язык, который сохранился и передан нам для раскрытия тайн времен. Для этого нам не надо заниматься раскопками, доставать истлевшие останки, ржавые предметы, делать какие-то предположения о времени истории того или иного события.

Живой, разговорный язык праотцов нам дает уникальный шанс заглянуть в глубь истории человечества без искажений и неправильных догадок. Язык предков точен. Кроме всего язык праотцов имеет код самопроверки. Да, я не ошибся. Все слова мы имеем возможность проверить на историческую достоверность, потому как слова предков имеют смысл при чтении сзади наперед. Реальный смысл, но противоположного значения. Нет другого языка на земле с такими уникальными возможностями, потому как язык предков не искусственно созданный, но данный язык праотцам.

Повествование на страницах «Суть слова» не об этих страницах истории развития цивилизации, хотя как без оного. Хочу удивить вас языком наших праотцов, который открывает нам мир чистоты и правды, надежды и веры. О языке, который им был дан для любви и жизни.

Никуда не зову, ничего не прошу, кроме одного. Человек создан для общения, созидания. Оставьте свои комментарии внизу страницы, делитесь со своим впечатлением о моем сайте в соцсетях прямо тут, потому как это делается легко, просто. Не будьте равнодушными, черствыми.

Все, что хотел сказать Тебе — написано на страницах сайта «Суть слова». Главное хотя бы раз прочти. Читай, думай. Спасешь себя. Со временем поможешь другим. Передавай из уста в уста все, что узнаешь здесь, так как наши предки из поколения в поколения бережно сохраняли знание о слове, данное им. Данное слово Тебе поможет, данное слово Тебя сохранит.

С 1994 года утекло много воды. Этот год был годом моего отчаяния, страха; годом надежды, началом исцеления.

Прямо скажу:» Вы здесь не найдёте волшебных рецептов лечения, чудо моментов исцеления. Пишу сознательно так, потому как каждый проходит свой путь. Хотя то, что преодолел за семь месяцев лечения заслуживает отдельной книги. Но, тут вы найдёте результат последующей моей жизни — новый, неизведанный язык предков, знание которого мне дало исцеление, сохраняет в течение более 27 лет здоровой и активной жизни, на пенсии более 6 лет. Тружусь активно физически, усердно умственно и радуюсь жизни.

Так как на мой сайт заходит более 50% молодежи младше 20 лет. Хочу пожелать им здоровья, радостной и увлекательной жизни, побольше мудрости и благоразумия. Пусть они подскажут своим бабушкам и дедушкам, милым родителям, что есть такой удивительный сайт «Суть слова», покажут как сюда заходить.

В Библии сказано: Просите и воздастся вам, ищите и найдёте. Стучитесь и дверь отворится перед вами. Кто просит, получит; кто ищет, всегда найдёт; и откроется дверь перед тем, кто стучится. Мф.7:7,8.

Радуйтесь, что привожу слова из Библии. Описываю простую земную жизнь со всеми проблемами. Что случилось со мною — дело далеких 27 лет давности. Умирал. Хотелось жить и сохранить себя для семьи, для маленьких детей. Как цеплялся за жизнь, как лечился и есть отражение страниц сайта «Суть слова». Вылечился и остался жив — Господь помог, поддержал.

Читать еще:  Сломал ключ в замке зажигания

Кто в отчаянии, кто не видит выхода в самый тяжелый и беспросветный момент жизни загляни на мой сайт «Суть слова». Ты найдешь. Ты отыщешь свет слова древнего человека. Делюсь с вами, потому что меня спасло слово, данное первому человеку.

Слово древнего человека Тебя поддержит, слово древнего человека Тебе поможет, вылечит. Читай и дерзай, если хочешь жить.

Все остальное об удивительном древнем языке наших предков, который спасал и сохранял человека по жизни. Слово данное первому человеку Богом было светом правды и надежды. Слово определяло и наставляло. Слово спасало и лечило. Так мне открылось и более 27 лет познаю, узнаю все больше-больше. Язык предков сохранился в первозданном виде до наших дней, не востребованный ещё, непонятый. Язык древнего человека сохранился, на нем разговаривают. Но, как и почему? Однако, ученый мир замалчивает, скрывает. Может быть, не знает, не догадывается о возможностях древнего языка современных чувашей.

Это ли не чудо. Слова, сказанные первым человеком, дошли до нас в первозданном виде без искажений. Раскрывают мир таким, каким он был на заре становления человека. На сотнях страницах сайта «Суть слов» открываю тайны древних времен, перенося современный разговорный чувашский язык во времена становления человечества. Читай Библию и узнавай чувашский язык — Тебе откроются все тайны времен.

Ты не жди. Ты читай и думай. Думай и читай. Нам ли знать о прошлом и будущем, коли слепы в настоящем.

Идти к цели по дороге здоровья и жизни при свете дня куда приятней и скорей, чем продираться в потьмах, по бездорожью. Зачем Тебе ухабы и бездорожье? Когда есть дорога, освещенная светом истины, веры.

Язык наших праотцов — источник знаний. Читай и удивляйся: открывай, применяй. Пользуйся. Лечись и берегись. Действуй. Проверено временем. Проверено собой. Суть болезни.

Для тех, кто после того, что расписал и разжевал, но ничего не понял, пишу простым и доступным языком. Нет неизлечимых тяжелых болезней, недуг. Есть неверие, безнадега, отсутствие любви. Есть другая светлая сторона жизни: вера, надежда, любовь. В каком направлении идти: выбирать вам. В прямом, светлом направлении вы найдете мудрость предков. Язык наших праотцов.

Народ Чувашии очень древний народ и происхождение чувашского народа нисходит к третьему сыну Ноя Хаму. Читай, познавай. Удивляйся, вникай. Для Тебя, для Твоего здоровья и жизни написано.

Тут Тебе никто не поможет. Поймешь — пойдешь дальше по пути света и жизни. Не поймешь не беда, потому как жизнь продолжается. Что значит бояться?

Чувашский народ-древний народ и сохранил свой язык, который нам дан — не выдуман, не создан. Наш язык — язык нашего праотца Хама.

Возможности чувашского языка уникальны: легко объясняют значения слов( имена, предметы, явления) от древнего периода нашей истории до настоящего времени, не только. Читай дальше, Ты откроешь для себя тайны времен. Где Ты еще прочтешь об уникальном древнем языке наших праотцов?

На карте Чувашскую Республику Ты откроешь переходя по ссылке карта Чувашии.

Чувашия одна из дружелюбных республик Российского государства, расположенная вдоль великой Русской реки Волга, потому как на протяжении нескольких сот лет на ее территории не происходили никакие войны. Исторически так сложилось — ничего не отнять, не прибавить. Находится в центре европейской части России. Столица республики — город Чебоксары. Расстояние от города Чебоксары до столицы России — Москвы около 630 км. Граничит с Нижегородской областью на западе, с Республикой Марий Эл на севере, с Татарстаном на востоке, с Мордовией и Ульяновской областью на юге. Государственными языками Чувашской Республики являются чувашский, русский.

Истоки чувашского народа находились на замечательных землях Вавилон, Эрех, Аккад и Халне в земле Сеннаар, Ниневии, Реховоф-ир, Калах и Ресен, Филистимии, и на землях где мед и молоко, на исторических землях Ханаанейских от Сидона к Герару до Газы, отсюда к Содому , Гоморре, Адме и Цевоиму до Лаши. Где жили сыны Хамовы, по племенам их, по языкам их, в землях их, в народах их. Так сказано, исторически записано в Библии.

По неведомым нам путям, историческим рубежам складывалась, перемещалась к северу-востоку страна моя Чувашия. Окончательно обретя очертание современной Чувашии в 21 веке от Рождества Христово. Сохранился древнейший чувашский народ. Сохранился древнейший чувашский язык в первозданном виде, который удивительно просто, но точно расшифровывает тайны тысячелетий, исторические названия городов, стран, имен, предметов, явлений, событий. Все это расшифровал, написал на страницах сайта «Суть слова». Читай, применяй, пользуйся, делись.

Немного о моем сайте «Суть слов». Как Ты видишь сайт создан как портал, состоящий из семи разделов. Каждый раздел охватывает свою тематику. Несмотря на то, что сайт состоит более чем из трех тысяч страниц, Ты легко, просто в один-два клика будешь перемещаться по сайту, потому как страницы сайта удачно между собой перелинкованы.

Читай, пользуйся. Тут, сейчас; Радуга. попадешь большой мир открытий, откровений.

Замена переднего сальника коленчатого вала ВАЗ 2113, 2114, 2115

Сальник коленвала — это уплотнительное кольцо, которое расположено на стыке коленчатого вала и блока двигателя. Со временем он рассыхается и начинает пропускать масло, что приводит к повышенному расходу и потекам на двигателе. Неисправность не является критичной и требующей немедленного ремонта, но тянуть с заменой сальника на ВАЗ-2114 с двигателем 8 клапанов не стоит.

Причины замены сальника коленвала

В конструкции ДВС предусмотрено 2 уплотнительных кольца по обеим сторонам коленвала. Они предотвращают утечку масла из картера во время работы мотора. На автомобилях семейства ВАЗ-2114 и 2115 установлен одинаковый двигатель ВАЗ-2111. Сами уплотнители расположены под защитной крышкой ремня ГРМ и в картере сцепления со стороны КПП.

Причиной нарушения герметичности может стать неисправность системы вентиляции картера. Такое часто случается из-за забитых шлангов. В этом случае избыточное давление приводит к просачиванию моторного масла через сальник, особенно если он уже старый.

Частыми причинами износа являются:

  • низкое качество материала уплотнительного кольца;
  • неправильная установка сальника в посадочное место;
  • повреждение трущейся поверхности из-за механических задиров вала;
  • естественное старение и потеря эластичности из-за большого срока эксплуатации.

Сильная течь со стороны заднего сальника заметна по пробуксовке сцепления в момент начала движения и при переключении передач.

Необходимые инструменты для работы

Замена сальника коленвала ВАЗ-2114 производится в гараже или автосервисе. Менять своими руками можно при наличии минимальных слесарных навыков и необходимых инструментов:

  • домкрат и надежная опора для подъема машины и вывешивания ДВС;
  • противооткаты под колеса;
  • набор торцовых головок от 10 до 27;
  • рожковые и накидные ключи;
  • шлицевая отвертка;
  • молоток;
  • емкость для слива отработанного масла из поддона двигателя;
  • специальная графитовая смазка;
  • автомобильный герметик;
  • ветошь или обтир.

Ремонт лучше всего произвести с заменой масла в двигателе и чисткой картера. В этом случае понадобится канистра свежего масла, уплотнительная прокладка поддона двигателя, прокладка крышки масляного насоса, новый передний сальник.

Важно! Работу проводить на подъемнике или в смотровой яме. При их отсутствии достаточно поднять переднюю часть автомобиля как можно выше и установить на надежные опоры, например, обрезки шпал или шлакоблоки. Находиться под машиной, установленной на домкрате, категорически запрещено.

Пошаговый демонтаж

Рассмотрим, как поменять сальник двигателя ВАЗ 2114 с 8-клапанным мотором.

Порядок работ следующий:

  1. Установить автомобиль на ровной поверхности, заднее колесо подпереть упорами. Рычаг КПП установить в нейтральное положение, снять переднее правое колесо и защиту двигателя. Можно снять часть подкрылка для удобного доступа к передней крышке двигателя.
  2. Под капотом открутить болты крепления защитного кожуха ремня ГРМ. Ослабить крепление генератора и снять приводной ремень генератора.

  1. Выставить метки фаз газораспределения на распредвале и коленвале. Для этого вращать торцовым ключом коленвал до тех пор, пока не совместятся стрелки на шкивах со специальными отливами на корпусе. Это соответствует положению первого поршня в ВМТ.

  1. Перед снятием ремня ГРМ ослабить натяжной ролик и выкрутить болты крепления верхней и нижней звездочки. Ремень осмотреть на наличие повреждений и следов масла. При необходимости поменять.

  1. С двигателя слить масло и открутить поддон. Он крепится 16 болтами под ключ на 10. Забитый маслоприемник снять и тщательно прочистить.

  1. Головкой на 24 открутить гайку крепления шкива, для чего сам коленвал зафиксировать. Под шкивом находится масляный насос, в крышку которого и запрессован передний сальник двигателя. Она крепится шестью болтами на 10.

  1. Сальник из посадочного места демонтировать плоской отверткой или аккуратно выдавить головкой подходящего размера.

Установка сальника коленвала

Теперь можно поменять сальник коленвала на ВАЗ-2114 на новый:

  1. Все посадочные плоскости на снятых деталях протереть ветошью и очистить от следов старых прокладок и герметика.
  2. Новый сальник аккуратно запрессовать в крышку легкими постукиваниями молотка, предварительно смазав место установки моторным маслом. Для установки подходит головка на 32 или втулка аналогичного диаметра.

  1. Первой установить переднюю крышку с маслонасосом, затем поддон двигателя.

  1. Прикрутить шкив, выставить ремень ГРМ по меткам, отрегулировать натяжение. После этого обязательно провернуть коленвал на 360 градусов, чтобы убедиться в правильности выставления меток.

Для двигателя 8 клапанов заменить задний сальник сложнее: надо отсоединять КПП, левый привод и снять сцепление в сборе. Операция трудоемкая, поэтому ее лучше совместить с заменой или ремонтом сцепления. Как показывает практика, срок службы заднего сальника больше, чем переднего, поэтому необходимости в частой замене нет. В остальном порядок замены аналогичен описанному выше.

Замена сальника коленвала приора 16

Замена переднего сальника коленчатого вала

Замену переднего сальника коленчатого вала проводим при появлении следов течи масла на стенке поддона картера двигателя, под шкивом привода генератора.
Снимаем ремень привода ГРМ (см. «Замена ремня привода газораспределительного механизма»).

После снятия ремня нельзя проворачивать коленчатый вал и распределительные валы, чтобы не нарушить фазы газораспределения двигателя.

Отверткой поддеваем зубчатый шкив.

. и снимаем его с носка коленчатого вала.

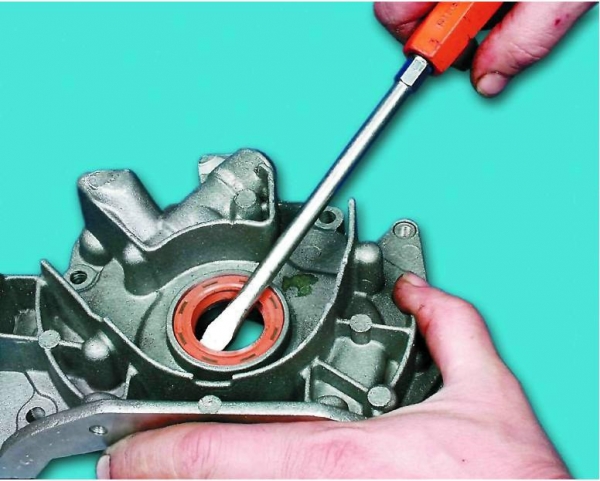

Отверткой поддеваем сальник (не повредите шейку коленчатого вала).
. и извлекаем его из крышки масляного насоса.
Наносим на рабочую кромку нового сальника тонкий слой моторного масла…

…и запрессовываем сальник с помощью инструментальной головки или отрезка трубы подходящего размера.
Сборку проводим в обратной последовательности. При этом следует обязательно заменить ремень привода ГРМ.

Нормальная работа двигателя, системы трансмиссии, сцепления и прочих узлов автомобиля не мыслима без соответствующей смазки. Такая необходимость обусловлена уменьшением процесса естественного трения деталей между собой. Не стал исключением такой элемент как коленчатый вал, герметичность которого обеспечивает сальник коленвала (приора).

К сожалению, происходят ситуации, когда уплотнительный элемент по той или иной причине допускает течь масла, что приводит к существенным проблемам в функциональности систем автомобиля. Эту проблему подробно разберем в настоящей статье.

Особенности изделия

Деталь изготавливается из специализированной резины имеющей широкий коэффициент износостойкости к воздействию высоких температур. Визуально сальник выглядит как небольшое немного эластичное уплотнительное кольцо. Главное и основное предназначение изделия – недопущение утечки рабочего масла. На рынке представлены модели, которые отличаются качеством своего исполнения и производителем.

Причины износа заднего сальника коленвала на Приоре

Как утверждают специалисты крупных авторемонтных мастерских, наиболее распространенными причинами повреждений задних сальников коленвала приоры являются три фактора:

  1. Несвоевременная замена масла.
  2. Некачественное изделие.
  3. Чрезмерно высокие температуры при работе двигателя.

В первом случае происходит следующее: отработанное масло содержит в себе большое количество микрочастиц, загрязнений которые способны нанести повреждения элементам системы и уплотнительной резинке в частности.

Второй фактор достаточно распространен по причине увеличившегося количества контрафактной автомобильной продукции. Естественно, подделки, бракованные изделия не отвечают стандартам качества и не имеют износостойкости, длительной переносимости высоких рабочих температур.

Третья причина обусловлена сильным перегревом ДВС, что пагубно сказывается на материале уплотнительного кольца, в результате чего, он может частично оплавиться и потерять свою герметичность.

Какова периодичность замены?

Рекомендуемый срок эксплуатации уплотнительного элемента составляет около 140 тысяч километров пробега. Однако такие цифры являются ориентировочными, так как при одинаковом размере пробега нескольких автомобилей, условия их эксплуатации могут существенно различаться.

Замена сальника коленвала Приоры

Для производства работ вам потребуется:

  • плоская отвертка;
  • набор головок и гаечных ключей;

«Важно! До начала проведения ремонта коробка и сцепление должны быть демонтированы. Кроме того, заранее отметьте расположение моховика относительно коленвала».

  1. При помощи головки или ключа открутите шесть болтов крепления моховика. Для того чтобы предотвратить вращение последнего, при помощи отвертки застопорите колесо маховика.
  2. После того как болты извлечены, необходимо снять стопорную пластину и вытянуть маховик на себя.
  3. Произведите тщательный осмотр сальника на наличие нарушений герметичности, следов протекания масла.
  4. После обнаружения признаков неисправностей, возьмите в руку отвертку и аккуратно подденьте уплотнительное кольцо со стороны металлической втулки. Вытяните изделие наружу. «Обратите внимание! Сразу после извлечения изделия, рекомендуется осмотреть, протестировать работу подшипника коленчатого вала. Если его вращение затруднено или он издает неприятные звуки, то желательно заменить и его».
  5. Возьмите новый сальник коленвала (приора 16 клапанов) и смажьте рабочую поверхность детали при помощи моторного масла.
  6. Расположите элемент смазанной кромкой внутрь (в блок цилиндров) и заправьте его максимально плотно к втулке коленчатого вала.
  7. Для более плотного и герметичного соединения потребуется применить запрессовачное кольцо (оправку). Если таковой в наличии не имеется, отлично подойдет обычная накидная головка радиусом на несколько миллиметров меньше, нежели кольцо для уплотнения.
  8. Установите все элементы в обратном порядке.

Покупаем новое изделие

В процессе выбора особое внимание уделите упаковке, наличию голографических элементов на ней. Если вы уверены что в вашей Приоре сальник не менялся с завода, тогда возьмите старое изделие с собой в магазин и сравните маркировку, нанесенную на корпус оригинала с новой деталью. Если производитель одинаков, а внешний вид (нанесенные обозначения) различается, то это повод задуматься о подлинности авто товара.

Передний сальник коленчатого вала двигателя «Приора» прикрыт приводной шестерней и шкивом, как в принципе и на всех двигателях серии автомобилей российского производства с ведущим передним приводом. Но необходимо учитывать, что на моторах, оснащённых ЭСУД (Электронная система управления двигателем), шкив не только приводит в движение генератор, иногда ГУР (Гидроусилитель руля) или кондиционер, но и выполняет ещё одну из ведущих функций управления.

Читать еще:  Задний барабанный тормозной механизм

Шкив, или демпфер, привода генератора, его назначение

Многоручьевой привод генератора и остальных дополнительных агрегатов при их установке на «Приору», кроме передачи вращающего момента от коленчатого вала, выполняет ещё одну важнейшую работу. Чтобы разобраться с её значением, стоит сделать небольшое отступление в устройство ЭСУД.

Принцип работы двигателя с «инжектором»

Автомобили, оснащённые ЭСУД, кардинально отличаются от привычных карбюраторных машин. Дело в том, что за все действия систем зажигания и подачи топлива, здесь отвечает ЭБУ (Электронный блок управления). Именно он подаёт сигналы для образования искры в камерах цилиндров. И он подаёт сигналы на впрыск топлива, открытием форсунок топливной рампы. Естественно возникает вопрос, как компьютер узнаёт о том, что пришло время давать команды на включение необходимых узлов?

Об этом ему сообщает датчик коленчатого вала. Стоит рассмотреть этот процесс более детально. Этот датчик работает на давно и хорошо известном эффекте Холла. То есть сигнал прерывается, когда на читаемом диске с датчиком совпадает специальный технологический просвет. На «инжекторных» автомобилях этот сигнал совпадает с ВМТ (Верхней мёртвой точкой) такта сжатия первого цилиндра. Так вот, необходимо знать, что на российских автомобилях именно шкив и выполняет работу информационного диска.

Особенности шкива (демпфера)

Привод генератора «Приоры», как и других отечественных автомобилей, называется демпфером. Это Диск с ручьями, по краю которого идёт череда зубцов. В одном месте двух зубцов не хватает. Это и есть нужное положение коленвала, именно с него и начинает отсчёт компьютер. Итак, с момента попадания этого проёма в зону действия датчика, ЭБУ «Приоры» посылает сигналы на открытие форсунок и образование искры в цилиндры, по привычной всем схеме.

Двигатель работает по заложенным в память ЭБУ таблицам. Из этого должно быть понятно, что шкив не просто приводит в действие генератор, но и даёт команду на запуск мотора!

Замена переднего сальника коленчатого вала

Замена шкива в принципе не представляет из себя никакой эпохальной задачи и может рассматриваться как один из этапов замены переднего сальника коленвала «Приоры». Для этой операции нужны будут следующие инструменты.

  • домкрат (или подъёмник);
  • баллонный ключ;
  • головка с удлинителем на 17;
  • гаечный ключ 8*10;
  • съёмник трёх лапчатый;
  • отвёртка;
  • молоток;
  • пассатижи.

В первую очередь необходимо приподнять и зафиксировать правую переднюю часть «Приоры» и демонтировать правое колесо. Следующим этапом открутить и снять пластмассовую защиту под крылом.

Замена сальника коленвала «Приоры» производится при явном подтекании масла в его области. Поэтому на приподнятом моторе протирается поддон в области сальника и на 5 минут запускается двигатель. Обычно этого достаточно чтобы появились свежие потёки. Если так и есть, «Приоре» нужна замена этого сальника.

Следующий этап потребует наличия помощника. Именно для снятия (замены) шкива коленвала нужна помощь. Так уж получается, что открутить винт, крепящий демпфер к коленвалу довольно трудно. Мотор проворачивает даже включенную передачу. Выход есть, необходимо сильно выжать педаль тормоза при включении первой передачи на коробке переключения передач. Двигатель застопорится, и тогда можно головкой с удлинителем «сорвать» крепко сидящий болт. А уже после этого он выкручивается легко. Когда удалён болт, шкив снимается свободно. Под ним находится шестерня коленчатого вала. Нужно свести натяжные ролики и снять с шестерни ремень привода ГРМ (газораспределительного механизма). Для снятия самой шестерни, может понадобиться съёмник, хотя чаще всего она удаляется рукой.

Ну а дальше совсем просто, отвёрткой удаляется старый сальник коленвала и на его место одевается новый, смазанный предварительно моторным маслом. Установив в паз шпонку, надеть шестерню. Очень и очень внимательно проверить совпадение меток на шкивах распредвалов, с метками кожуха. Отметка шестерни коленвала должна совпадать с выбоиной на кожухе масляного насоса. Если всё совпало, надеть ремень. Смонтировать на соответствующие выступы шестерёнки шкив коленвала.

Закрутить после замены тем же способом, как и при отпускании, с нажатием на тормоз и капитальной затяжкой. Собрать всё остальное в обратном порядке. Всё, можно ехать.

На видео, процесс замены переднего сальника коленвала ВАЗ 2112, аналогично с «Приорой»:

Самостоятельная замена переднего и заднего сальника коленвала на ВАЗ 2110

Вне зависимости от уровня качества и надежности детали автомобиля, каждая из них имеет определенный запас прочности. Ничто не вечно. Особенно автомобиль и его составляющие.

Потому единственный выход современного автовладельца — это проводить своевременную профилактику. А если поломка оказалась непредсказуемой, тогда поможет ремонт. Самостоятельный или с помощью станций технического обслуживания — это уже совсем другой вопрос, зависящий, по сути, от степени сложности поломки.

Согласитесь, что крайне важно поддерживать функциональные характеристики своего двигателя. Одной из причин нарушения его нормальной работоспособности является изношенный сальник коленвала. В руководстве по эксплуатации указано, что этот элемент подлежит диагностике примерно раз в год, а замена планово осуществляется раз в три года. Но иногда не все идет по плану, и сальник выходит из строя раньше положенного срока. Сегодня мы поговорим о том, как действовать в таких ситуациях, какими могут быть причины преждевременной поломки СК, а также как выполняется процедура его замены своими собственными руками.

Внешний вид элемента

Причины поломки

Самый явный фактор, свидетельствующий о проблемах с сальником коленчатого вала — это многочисленные следы масла на двигателе и возле него. Причин потери прочности сальника коленвала (СК) может быть несколько. Вот основные из них:

  • Естественный физический износ детали, связанный с длительным сроком эксплуатации, который уже подошел к 3 годам или даже его превзошел;
  • Возникшие проблемы в процессе последней установки нового СК;
  • Неправильная сборка узла, что повлекло за собой нарушение герметичности и целостности манжета;
  • Наличие механических повреждений на элементе;
  • Применение резины сомнительного качества, которая даже теоретически долго прослужить не могла.

Конструкция «десятки» предусматривает наличие двух сальников коленвала — переднего и заднего. Их замена несколько разная. Потому рассматривать следует отдельно.

Инструменты и материалы

Какой же ремонт без инструментов?! Вам потребуется определенный набор всего необходимого. В этот набор входит:

  1. Автомобильные ключи;
  2. Ключ для натяжки ремня ГРМ;
  3. Набор отверток с насадками;
  4. Емкость для сбора отходов;
  5. Тосол или качественная графитная смазка;
  6. Емкость с моторным маслом;
  7. Термостойкий герметик;
  8. Новые сальники коленвала.

Передний СК

Начинать советуем с переднего, поскольку этот сальник наиболее прост в замене. С ним сможет справиться даже автовладелец без особого опыта. Научившись менять его, вы, вероятнее всего, сумеете также самостоятельно заменить задний сальник коленвала. Но действовать лучше по обстоятельствам.

Извлечение элемента

Этапы замены переднего сальника выглядят следующим образом:

  • Снимите защитный кожух, расположенный на ремне ГРМ;
  • Демонтируйте защиту вашего двигателя. Придется пробраться под днище и открутить соответствующие крепежные элементы;
  • Выставьте поршень первого цилиндра на верхнюю мертвую точку по такту сжатия;
  • Немного ослабьте натяжение ремня ГРМ, после чего его легко можно будет демонтировать;
  • Снимите переднее правое колесо;
  • Снимите ремень привода генератора, а также не забудьте о снятии шкива;
  • Теперь демонтируем крепежи шкива коленвала и достаем его. Тут потребуется сначала снять шпонку;

Передний СК

  • Из системы обязательно слейте моторное масло. Для этого подготовьте заранее соответствующую емкость. Если масло планируете заливать обратно, обязательно тара должна быть чистой и сухой;
  • Демонтируйте масляный насос. Именно на нем располагается искомый сальник коленвала;
  • Чтобы извлечь СК, вам потребуется плоская отвертка;
  • Параллельно проверьте состояние масляного фильтра. При необходимости, замените его;
  • Демонтировав старый передний сальник коленвала, на его место теперь можно установить новый;
  • Установка СК выполняется насадкой или головкой на 27 миллиметров;
  • Сборка узла выполняется четко в обратной последовательности.

Поскольку замена СК требует серьезных демонтажных работ, не лишним параллельно проверить состояние других агрегатов, заменить масло, фильтр или другие детали.

Задний СК

Процедура замены заднего СК заметно сложнее по сравнению с передним, потому не каждый решится самостоятельно проводить подобные работы. Советуем предварительно проконсультироваться, посмотреть обучающие видео.

Для замены заднего СК придется потратить несколько больше времени и сил. Работа не из легких, но при правильном подходе положительного результата добиться все же можно.

Задний СК

  1. Отключите минусовую клемму от аккумуляторной батареи. Это позволит полностью обесточить автомобиль и избежать неприятных ситуаций.
  2. Снимите маховик.
  3. Демонтируйте защитный задних кожух с картера двигателя.
  4. Далее отсоединяем болты крепления с фиксатора сальника, после чего его можно извлечь вместе с уплотнителем наружу.
  5. Обязательно вооружитесь керном или оправкой. С помощью этих инструментов можно выпрессовать задний сальник коленвала из посадочного места — обоймы. Сам элемент зажимается в тисках, после чего инструментом дается проблемный компонент.
  6. Держатель наверняка покрылся пылью и грязью. Обязательно ее удалите.
  7. Внимательно теперь изучите состояние поверхности. Даже если на фиксаторе есть хотя бы незначительные повреждения, его придется обязательно заменить вместе с самим сальником.
  8. Теперь подберите подходящую оправку, чтобы ее размер соответствовал параметрам нового сальника. Вставьте запчасть на свое место. При этом важно, чтобы рабочая кромка нового сальника была направлена рабочей кромкой внутрь фиксатора, то есть держателя.
  9. На фиксаторе обязательно не забудьте поменять уплотнитель. Это делается вне зависимости от того, в каком состоянии был уплотнитель на старом сальнике коленчатого вала.
  10. Смажьте кромки коленчатого вала и фланец с помощью обычного моторного масла. Это позволит легче вернуть держатель в его посадочное гнездо.
  11. Чтобы вам было удобнее, воспользуйтесь деревянной палкой, с помощью которого поддержите кромку на сальнике.
  12. Теперь остается выполнить процедуру обратной сборки, соблюдая указанную последовательность демонтажных работ.

Пошаговая замена маслосъемных колпачков Лады Приора

Чтобы предотвратить проникновение смазочной жидкости в цилиндры двигателя и в систему подачи воздуха, на клапанах двигателя автомобиля Приора используются специальные маслосъемные колпачки. Эти детали имеют металлический корпус, в котором устанавливается уплотнитель из резины, устойчивой к агрессивным химическим воздействиям. Но со временем она все же изнашивается, из-за чего требуется осуществлять замену сальников. В этой статье мы расскажем, как выполнить все необходимые работы, не привлекая специалистов автосервиса.

Когда может потребоваться замена маслосъемных колпачков

Основные симптомы, указывающие на то, что необходима срочная замена маслосъемных колпачков на Ладу Приора, это:

  • при запуске двигателя появляется голубой дым из выхлопной трубы;
  • на электродах свечей зажигания невооруженным взглядом видны потоки масла;
  • значительно повышается расход смазочной жидкости и топлива.

Если вы обнаружили хотя бы один из этих симптомов и полностью уверены в отсутствии каких-либо протечек масла, потребуется заменять сальники клапанов.

Для этого нужно подготовить следующие инструменты и расходные материалы:

  • комплект рожковых ключей и головок;
  • набор отверток и шестигранников;
  • устройство, позволяющее без особых усилий сжимать пружины клапанов;
  • прокладки для головки блока цилиндров. Их также лучше заменить одновременно с сальниками, чтобы исключить протечку в будущем;
  • оправка;
  • специальный инструмент для извлечения сухарей и маслосъемных колпачков.

Кроме того, потребуется снять с автомобиля аккумулятор, чтобы исключить его повреждение или возникновение короткого замыкания в процессе выполнения работ.

Основные этапы замены сальников

Замена маслосъемных колпачков – довольно длительная процедура. Все дело в том, что добраться до этих деталей непросто. Поэтому осуществлять ремонт нужно в несколько этапов:

  • предварительные работы, к которым относится извлечение аккумулятора, а также отключение форсунок, катушек зажигания, датчиков давления масла и распределительного вала. Кроме того, потребуется слить в заранее подготовленную емкость охлаждающую жидкость и отключить тросик педали газа, чтобы он не мешал в проведении ремонта;
  • демонтаж ГБЦ. Заменить маслосъемные колпачки без снятия головки блока цилиндров невозможно, поэтому данному этапу нужно уделить особое внимание. Сперва снимаем воздушный ресивер, а затем – крышку кожуха, защищающего ремень газораспределительного механизма, шестерни распределительных валов, патрубки термостата и топливопровод. После этого можно легко добраться до ГБЦ и аккуратно извлечь ее. На время выполнения работ головку нужно поместить на чистый участок пола, чтобы исключить попадание в нее пыли и грязи;
  • демонтаж распределительных валов;
  • извлечение гидрокомпенсаторов с использованием магнита;
  • сжатие пружин клапанов с помощью специального устройства, а также их демонтаж вместе с тарелками;
  • снятие маслосъемных колпачков. Сразу же после этого вставляем новую деталь в оправку, слегка смазываем ее моторным маслом и запрессовываем на место.

После того как вы установите все 16 маслосъемных колпачков, можно осуществлять сборку двигателя. Она выполняется в обратном порядке с обязательным соблюдением перечисленных ниже правил:

  • посадочные места ГБЦ и крышки тщательно очищаются от грязи и пыли, а затем обрабатываются герметиком;
  • распредвалы устанавливаются строго на свои места. Чтобы не перепутать их, при демонтаже лучше нанести соответствующие метки с помощью маркера. То же самое относится и к шестерням;
  • болты, удерживающие головку, следует затягивать по очереди. Это поможет избежать даже минимальных перекосов.

После сборки вам остается лишь залить на место охлаждающую жидкость, проверить уровень масла и установить на место аккумулятор. Также мы рекомендуем прокрутить коленвал вручную несколько раз, чтобы убедиться в правильности выставления меток газораспределительного механизма. Теперь можно запускать двигатель и использовать автомобиль, не опасаясь повторения проблемы с маслосъемными колпачками.

Замена маслосъемных колпачков лада калина 8 клапанов

Маслосъёмные колпачки моторов ВАЗ-21116, ВАЗ-11186 возможно менять, при этом, не открепляя ГБЦ. Моторы ВАЗ-21126, ВАЗ-21127 нуждаются в снятии ГБЦ потому, что нет возможности на них задержать клапан от «рассухаривания».

Что бы заменить колпачки на моторах ВАЗ-21116, ВАЗ-11186, возьмите торцовую головку «на13», припой, отвёртку, пинцет, оправка для напрессовки колпачков, съёмники клапанных пружин и колпачков.

1. Открепите провод от клеммы «минус» батареи аккумулятора.

2. Открепите зубчатое колесо от распредвала.

3. Открепите крышку ГБЦ.

4. Открепите колодку проводов от датчика фазы. Затем, отожмите ее крепитель.

5. Вывинтите болт, две скрепляющие гайки задней крышки головки блока.

Примечание

Резиновое кольцо находится под головкой болта. Порванное, очень обжатое, твёрдое кольцо – заменить.

6. Открепите крышку так, что бы штифт датчика фазы соответствовал пазу в крышке.

Примечание

В кольцевом пазу крышки зафиксируйте уплотняющее кольцо. Порванное, очень обжатое, твёрдое кольцо – заменить.

Читать еще:  Бензонасос на классику цена

7. Открепите 4-ре скрепляющих гайки переднего А, 6-ть заднего Б подшипников распредвала. Открепите сначала шайбы, потом корпуса.

8. Если вы заметили, что шпонка в пазу распредвала зафиксирована не прочно, достаньте её.

9. Открепите распредвал от головки блока.

10. Открепите сальник от распредвала.

11. Необходимо прокрутить коленвал, что бы поршень цилиндра, на котором меняете колпачки, был в положении ВМТ . Вывинтите свечу 1-ого цилиндра, что бы клапан не упал, между впуском и поршнем через свечное отверстие закрепите оловянный прут.

Примечание

Что поддержать клапан не пользуйтесь термически обработанными инструментами, отвёрткой. Они вредят поверхности, при «рассухаривании» клапан может посодействовать откалыванию и попаданию инструмента в цилиндр.

12. Достаньте толкатель впуска 1-ого цилиндра и регулировочную шайбу.

Примечание

Без резких причин шайбу не доставать.

13. Зафиксируйте прибор для сжатия пружин клапанов на пружины впуска 1-ого цилиндра. Делайте по примеру на фото. Сожмите прибором пружины клапана.

Примечание

Так выглядит прибор для сжатия пружин клапанов.

14. Достаньте с помощью пинцета 2-а сухаря. Открепите прибор.

Совет

Если сухари не получается достать, возьмите молоток, затем ударьте слегка по тарелке пружин.

15. Достаньте верхнюю тарелку пружин, внутреннюю, наружную пружины клапана.

16. Сожмите направляющую втулку клапана с маслосъёмным колпачком.

17. Зафиксируйте на колпачке цангу.

18. Возьмите боёк, ударьте по втулке прибора.

19. Таким образом, сжав колпачок с втулки. Достаньте его из цанги.

Примечание

На изображение инерционный съёмник маслосъёмных колпачков.

Предупреждение

Если отсутствует специальный прибор для снятия колпачков, медленно открепите их с помощью плоскогубцев. Силу направляйте вверх, колпачки не прокручивать, это может привести к их порче. 2-е отвертки в данной процедуре использовать нежелательно.

20. Советуем снять пружины с новых колпачков так, как во время прохождения через проточки под сухари на клапанах есть вероятность поломки.

Совет

В том случае, если в набор колпачков не входит втулка, зафиксируйте её на стержне клапана, что бы не повредить острыми краями рабочую кромку колпачка.

21. Положите колпачок в моторное масло и закрепите его в оправу.

22. Аккуратно утрамбуйте колпачок в нижнюю тарелку, до упора.

23. Если открепили пружину, закрепите обратно.

Примечание

Открепите направляющую втулку со стрежня клапана (если крепили её).

24. Зафиксируйте тарелку клапана и пружины в противоположном порядке снятию. Достаньте оловянный прут. Зафиксируйте сухари в проточки стержня клапана.

Совет

Для хорошей фиксации сухарей в проточке стержня, ударьте несколько раз по торцу клапанного стержня молотком. Сделайте это, после того как установили сухари и открепили прибор для прессовки пружин. Если закреплённые сухари не фиксируются, когда вы заведёте машину, «рассухаренный» клапан упадёт в цилиндр, а это в свою очередь, приведёт к поломке в моторе.

25. Закрепите толкатель клапана и шайбу.

26. Подобным способом поменяйте маслосъёмные колпачки выпуска 1-ого цилиндра и обоих клапанов 4-ого цилиндра.

27. Поменяйте колпачки 2-ого –3-его цилиндров. Держа ремень привода ГРМ, прокрутите на половину коленвал.

Замена маслосъемных колпачков (сальников клапанов)

В одной из предыдущих статей о причинах повышенного расхода масла в двигателе я писал о маслосъемных колпачках, или как их еще называют — сальники клапанов. Они предназначены для того, чтобы масло из головки блока цилиндров не попадало в камеру сгорания через направляющие втулки клапанов. Они могут либо износиться, либо же наоборот — затвердеть, что приводит к печальным последствиям. Масло начинает проникать в камеру сгорания, и будет сгорать вместе с бензином.

Если ситуация запущена, то признаки износившихся колпачков можно увидеть, вывернув свечи зажигания. Тех цилиндры, в которые пропускает масло, будут закидывать свечи и это сразу будет видно. Ниже буду приводить пример, который выполнял на девятке, но принцип проведения этого ремонта полностью аналогичен Калине 1,6 8-клапанов, так как конструкция одинаковая. Предварительно необходимо будет выполнить следующие действия:

  • Снять клапанную крышку
  • Скинуть ремень ГРМ и снять звезду распредвала, предварительно отвернув болт ее крепления, после чего вынув шпонку
  • Открутить и вынуть распредвал
  • Извлечь толкатели клапанов вместе с регулировочными шайбами (обязательно сложите их в том же порядке, чтобы назад поставить так же)

В результате получаем примерно следующую картину:

Далее все готово для того, чтобы приступать к работе, и здесь нам понадобятся следующие инструменты:

  • Пинцет или длинногубцы
  • Магнитная рукоятка
  • Отвертка плоская
  • Оловянный пруток или длинная веревка (потом объясню)
  • Свечной ключ
  • Рассухариватель клапанов
  • Съемник маслосъемных колпачков: для Калины подходит восьмерочный

Хочу обратить внимание на то, что рассухариватель у меня на фото изображен не весь, он еще включает в себя специальную рейку, чтобы выполнять этот процесс было гораздо быстрее и легче. Ниже увидите все на деле. Рейку устанавливаем таким образом, чтобы отверстия находились в задней части двигателя. Одевается она на шпильки крепления распредвала. Наглядно все хорошо показано на фото:

Теперь в первое слева отверстие просовываем сам рычаг рассухаривателя, чтобы в конечном счете им можно было надавить на пружину клапана. Вот так все это выглядит на деле:

Итак, первым делом выкручиваем свечи зажигания и устанавливаем поршень первого цилиндра в верхнюю мертвую точку (ВМТ), после чего слегка изогнутый оловянный пруток (или другой из мягкого металла) просовываем в свечное отверстие. Нам необходимо, чтобы он попал между поршнем и клапаном.

Затем нужно выполнить следующие меры предосторожности, чтобы во время выполнения работы не повредить поверхность ГБЦ. Нам понадобится пластиковая бутылка. Вырезаем небольшой кусок из нее, чтобы его можно было свернуть в трубочку. Высота полученного цилиндра должна получиться примерно равной глубине колодца клапана:

Когда будете нажимать рычаг вниз, необходимо, чтобы тот самый пруток, который просовывали в отверстие, попал именно между поршнем и клапаном, иначе рассухарить ничего не получится. Если при таком подходе у вас ничего не получается, есть еще один способ — я им пользовался при ремонте Ауди 100. В свечное отверстие просовывал веревку. Важно, чтобы она была в меру гибкой и не совсем тонкой — что-то типа толстого шнурка с обуви. Наталкивать придется много, чтобы она заполнила всю камеру сгорания.

Когда клапан упирается, то под действием рычага, пружина сжимается, тем самым дает нам возможность добраться до сухарей:

В этот самый момент нужно пинцетом или магнитной рукояткой вытащить их, чтобы освободить клапан от пружины:

После того, как оба сухаря извлечены, потихоньку отпускаем рычаг и откидываем его назад — он нам пока не понадобится. Далее снимаем верхнюю тарелку:

Затем вынимаем пружины, как наружную, так и внутреннюю:

Теперь можно приступать непосредственно к замене маслосъемных колпачков. Для этого понадобится специальный съемник. Одеваем его на колпачок и постукиваем по оси грузиком сверху вниз несколько раз, пока съемник как положено захватит колпачок.

Затем пробуем аккуратно тянуть вверх, чтобы снять колпачок с клапана.

Перед заменой, новые колпачки необходимо окунуть их в масло. Затем обязательно перед установкой надеть на клапан пластиковый колпачок (защитный), который должен быть в комплекте с сальниками:

И теперь обратной стороной съемника напрессовываем сальник на клапан до упора:

Далее снимаем защитный колпачок, одеваем на место две пружины и верхнюю тарелку клапана, и опять же, при помощи рассухаривателя сжимаем пружину, устанавливая сухари на место. Это удобно делать пинцетом или длинногубцами. С остальными цилиндрами проводим аналогичную операцию. Затем все собираем в обратной последовательности. Если расход масла остался выше допустимого уровня, а компрессия в моторе нормальная, то скорее всего дело в направляющих втулках.

Надеюсь, ничего не упустил, а то пишу все это уже с полузакрытыми глазами.

Замена заднего и переднего сальника коленвала ваз 2114 8/16 клапаном


Каждое автотранспортное средство имеет 2 сальника на коленвала, которые находятся в разных концах автомобиля. Самым простым будет снять передний сальник, а с задним будет немного сложнее. Изначально необходимо извлечь маховик в последующем держатель сальника выбить и поменять на новый. Очень редко автовладельцы готовы менять задний сальник собственноручно. Данная процедура сложная и требует профессиональных навыков.

Замена маслосъемных колпачков — Лада Калина Хэтчбек, 1.6 л., 2008 года на DRIVE2

Пожалуй, самая крапотливая замена, в нашем восстановительном процессе

Замена заднего и переднего сальника коленвала ваз 2114 8/16 клапаном

Каждое автотранспортное средство имеет 2 сальника на коленвала, которые находятся в разных концах автомобиля. Самым простым будет снять передний сальник, а с задним будет немного сложнее. Изначально необходимо извлечь маховик в последующем держатель сальника выбить и поменять на новый. Очень редко автовладельцы готовы менять задний сальник собственноручно. Данная процедура сложная и требует профессиональных навыков.

Что необходимо для замены сальника коленвала

Подтекание масла спереди картера движка внутреннего сгорания пока не говорит, что неполадка находится непосредственно в сальнике. Сначала любому владельцу автотранспортного средства необходимо удостоверится, что вентиляционная система в полном рабочем состоянии. Но при обнаружении загрязнения самого картера или шлангов сальник коленвала ваз 2114 менять всё же рано. Но если вентиляционная система полностью рабочая, и масло так и продолжает подтекать то явно дело в сальнике и его непременно в ближайшее время нужно заменить.

Какие инструменты потребуются для замены сальника на ваз 2114 8 клапанов:

  • Герметик;
  • Неиспользованное масло для движка внутреннего сгорания;
  • Домкраты — для поднятия машины (2 штуки);
  • Специальный смазочный компонент, в основу которого входит графит;
  • Плоская отвертка;
  • Ненужная тара для последующего слития в неё масла;
  • Полный набор рожковых ключей;
  • Полный набор торцовых головок;
  • Прокладка на масляный насос;
  • Сальник коленвала;
  • Противооткатные приспособления;
  • Молоток.

Как заменить передний сальник коленвала на ваз 2114 8/16 клапанов

Определить протекание масла переднего сальника очень трудоёмкая процедура. Для выявления обязательно нужно обследовать машину руками в области нахождения сальника. В дальнейшем необходимо завести машину взять фонарик и посмотреть, где образовываются протекания. В основном во время работы ДВС можно быстро увидеть подтекание масла это доказывает то, что сальник сильно изношенный.

Пошаговый процесс выполнения работы по замене сальника коленвала на ваз 2114:

  1. Для этого автотранспортное средство ставят на яму и под задние колеса подставляют противооткатные приспособления. В последующем необходимо переднее правое колесо поднять и скрутить, воспользовавшись торцевыми ключами. Далее снимается защиту с двигателя внутреннего сгорания.
  2. Потом снять крышку с ремня ГРМ. После этого появляется возможность добраться до шкива коленвала, распредвала и ГРМ.
  3. Перед дальнейшими действиями необходимо один цилиндр ДВС поставить в верхнюю точку. Поэтому вращение распредвала и коленвала будет находиться в движении до того, пока метки на шкивах не сомкнутся с разметками на самой крышке корпуса ГРМ.
  4. Далее необходимо ослабить ремень ГРМ во избежание его последующего повреждения и снимается. Как это делается: изначально снять правый подкрылок с автотранспортного средства ключом под номером 10. И вот доступ к ремню генератора и шкиву открыт. Потом ослабить ролик ГРМ и без проблем снять его.
  5. Затем следует снять шкив коленвала, и скрутить колпак и слить старое масло в посуду. В итоге снять поддон ДВС, он закреплен на шестнадцать болтов.
  6. В дальнейшем снять маслоприёмник. Его обязательно нужно хорошо просмотреть на выявление имевшегося засора и большого количества загрязнения. Если они в результате обнаруживаются, то его необходимо продуть сжатым воздухом.
  7. Потом требуется открутить шесть винтов и снять масляный насос.
  8. Как часто бывает, что изношенная прокладка под масляным насосом сильно теряет свои изначальные способности по истечению определенного времени. Ее можно убрать с помощью обычной отвёртки с плоским шлицем.
  9. Затем сальник коленвала нужно вытащить из гнезда. Если в ручную не получается, то вполне возможно воспользоваться 2 плоскими шлицевыми отвёртками подцепить его с противоположной стороны по краям.
  10. Потом тщательным образом вытирается гнездо под новый сальник. Купленный сальник часто не встает на место с 1 раза. Для оправки лучше всего воспользоваться торцевой головкой на тридцать два. По нему нужно ударить несколько раз молотком.
  11. В конечном итоге все узлы собираются в обратном порядке, и в движок вливается масло.

Как заменить задний сальник коленвала ваз 2114 8 клапанов

В свою очередь поменять задний сальник гораздо затруднительней выполнить, нежели менять передний. Но если выполнять работу следуя пошаговой инструкции все последующие действия станет легко выполнить и при этом дополнить свой личный опыт в ремонте машины.

  1. Во-первых, нужно отсоединить отрицательную клемму с автомобильного аккумулятора АКБ.
  2. Обязательно необходимо сделать пометку правильного расположения маховика в отношении коленвала. И в последующем демонтировать его.
  3. Потом снять задний щиток картера сцепления.
  4. Затем необходимо выкрутить 8 болтов. Они фиксируют сам сальник. Выполнив это с лёгкостью получится, снять держатель.
  5. Затем сальник извлекается из обыденного положения (держателя).
  6. В дальнейшем непременно нужно установить новую деталь вместо изношенной, до упора. Чтобы выполнить данную процедуру правильно, необходимо воспользоваться оправой. Его следует запрессовать так, чтобы рабочая кромка была направлена во внутрь.
  7. Следующим шагом нужно выполнить замену прокладки, которая скорей всего деформировалась в процессе эксплуатации машины. Но если на первый взгляд она выглядит вполне нормально, то её всё равно стоит заменить.
  8. На неё наносят специальную смазку, которая имеет густую консистенцию, и приклеивают. Это позволит достичь более герметичного соединения с соприкосновением с держателем.
  9. Маслом следует обработать кромку фиксатора сальника.
  10. Такой же обработке подвергается фланец коленвала.
  11. Далее необходимо ослабить крепежи масляного картера, идущие к блоку цилиндров. Для этого совершить два — три оборота на четырнадцати болтах. Они и удерживают картер.
  12. В процессе установочных работ фиксатор рабочей кромки сальника с осторожностью и очень осторожно заправляется на фланец коленчатого вала.
  13. Затем непременно необходимо закрутить обратно винты фиксатора.
  14. Следующим шагом необходимо закрутить крепёжные болты картера двигателя ДВС.
  15. Задний щиток картера сцепления устанавливается обратно.
  16. Потом следует вернуть КПП, маховик и сцепление. Чтобы у крепежных болтов стало лучше сцепление на их резьбу нужно нанести небольшую часть герметика и закрутить.

Как поменять сальник коленвала на ваз 2114 видео:

Заключение

Прочитав полностью эту статью, можно сразу понять, что заменить сам сальник довольно несложная задача. Но гораздо сложнее будет добраться до него. Придерживаясь пошаговым инструкциям, данный процесс можно будет выполнить шаг за шагом и не совершать, каких либо ошибочных действий.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
