Датчики света и дождя на автомобильном стекле — как это работает?

Датчик света, реагируя на освещённость, включает фары, а датчики дождя улавливают осадки и активируют работу стеклоочистителей, если те работают в автоматическом режиме.
По умолчанию автостёкла электронными датчиками не комплектуются. Если на прошлом стекле был датчик дождя, его переносят на новое стекло. Для удобства стёкла с креплением под датчики или дополнительной линзой называют «стекло с датчиком».

Обязательно при покупке стекла проверяйте, предусмотрен ли в комплектации автомобиля датчик дождя или света. В зависимости от этого стекло может отличаться шелкографией, пятаком, крепежом пластика. Также важно учитывать год выпуска автомобиля, особенно с учётом рестайлинга модели.

Датчик дождя

Дорога полна неожиданностей, к которым водителю нужно быть готовым. Особенно опасна дорога в непогоду, когда идёт сильный дождь и снегопад.
Чтобы повысить безопасность управления автомобилем в таких условиях, производители долгое время пытались автоматизировать работу «дворников», улучшить видимость через лобовое стекло в непогоду. Но дороговизна подобных разработок делала их доступными только для премиальных автомобилей.

Выходом из ситуации стали датчики дождя, которые можно устанавливать даже на автомобили среднего класса. Это простой оптико-электронный механизм, который обеспечивает срабатывание щёток «дворников» за доли секунды. Как только на лобовое стекло попадает влага, электронный механизм запускал работу щёток. Это достигается за счёт использования в приборе высокочувствительного фотоприемника и компактного инфракрасного излучателя.

Принцип работы датчика дождя:

в памяти прибора записаны пути преломления инфракрасных лучей на чистом сухом стекле;
падая на стекло, капли дождя или грязи меняют это «нормальное» преломление лучей;
система тут же замечает изменения и активирует работу стеклоочистителей;
датчик передает сигналы об интенсивности дождя и скорости движения автомобиля в управляющий работой «дворников» ЭБУ, задавая оптимальный режим и время работы щёток.

Датчик дождя способен «увидеть» приближение воды к стеклу заранее, например, когда встречная машина собирается окатить стекло водой из лужи, датчик среагирует на приближающийся поток воды на расстоянии до 10 см и активирует щётки. В современных датчиках вместе с «дворниками» начинает работать и стеклоомыватель.

Водитель в любой момент может отключить автоматический режим стеклоочистителя и перейти к ручной регулировке.
На работу датчика дождя не влияют внешние факторы вроде запотевания стекла, освещённости и времени суток. Рекомендуется только отключать прибор в солнечную погоду, чтобы он не реагировал на ложные сигналы вроде насекомых или листьев в радиусе действия датчика.

Датчики дождя существенно повышают комфорт поездки: водителю больше не нужно отвлекаться на включение щёток и регулирование их работы в непогоду, он более внимателен и сконцентрирован на дороге.

Датчик света

Датчик света относится к тем дополнительным опциям, которые делают вождение приятным и неутомительным, помогая водителю адаптироваться под изменения времени суток и погодных условий. Правда, в связи с дороговизной разработки, датчик света устанавливают только на кроссоверах, представительских седанах и топовых версиях автомобилей.

Датчик света выполняет несколько функций сразу:

распознаёт день и ночь по уровню освещённости, для датчика дождя;
автоматически включает/выключает ближний свет фар при наступлении темноты, езде по плохо освещённым участкам, во время сумерек или при въезде в гараж, туннель, на паркинг;
автоматически включает свет в салоне при извлечении ключа зажигания в тёмное время суток и выключает внутрисалонный свет после закрытия замков дверей иммобилайзером;
автоматически включает свет в салоне при открывании дверей с кнопки ключа и последующее автоматическое отключение света после запуска двигателя;
функция Coming Home: при автоматическом закрытии дверей машины ближний свет фар некоторое время остается активным для освещения местности;
функция Leaving Home: когда водитель приближается к машине и открывает двери с брелка, ближний свет фар загорается для освещения дороги.

Датчик света распознает уровень освещенности по двум каналам: первый контролирует освещенность перед автомобилем, а второй — сверху и с боков.

На сегодняшний день часто датчики света и дождя совмещены. С начала 2000-х годов в комплектацию премиум-автомобилей входит единый датчик дождя и света. Устанавливают его на лобовом стекле, за держателем для зеркала заднего вида.

Датчики света считаются средством активной безопасности в автомобиле, то есть, снижают аварийность. Это обусловлено тем, что в критических моментах вроде въезда в тоннель водитель не отвлекается на переключатели и другие средства контроля за обстановкой, значит, может вовремя заметить и среагировать на любое препятствие или сложную ситуацию.

Узнать комплектацию автостекла на ваш автомобиль и подобрать стекло с креплениями для датчиков дождя и света всегда поможет ДИТС-сервис. Обращайтесь!

Что такое датчик дождя в автомобиле: устройство и принцип работы устройства

Для чего нужен датчик реагирования на дождь

Дождь, снег, грязь на лобовом стекле – все это сказывается на безопасности дорожного движения, усложняя задачу водителю.

Ухудшение видимости на дороге делает передвижение сложнее, создает водителю лишнее напряжение. А при самом плохом сценарии развития событий может даже привести к серьезному дорожно-транспортному происшествию.

Кажется, какая в этом проблема? Достаточно хорошо протереть стекла перед поездкой и вовремя включить дворники!

Однако просто включенные водителем дворники не всегда могут качественно справляться со своей задачей. Иногда работа очистителей не совпадает со скоростью дождя и капли все равно успевают покрыть стекло, прежде, чем щетки в очередной раз смахнут влагу. Иногда, особенно на трассе, дождь может начинаться, заканчиваться и снова начинаться. Водитель просто устает включать и выключать дворники.

А внезапно начавшийся ливень может за очень короткий срок ухудшить видимость, что создаст аварийную ситуацию, если водитель вовремя не отреагирует. Иногда бывает, что несколько капель на стекле не создают проблем и водитель не торопится включать дворники на автомобиле, а уже через минуту дождь льет сплошной стеной! В этой ситуации датчик дождя намного удобнее простого включения дворников. Он моментально отреагирует на влагу и включит дворники самостоятельно, без какого-либо участия человека.

Кроме того, водителю больше не нужно будет выбирать подходящую скорость работы дворников. Датчик дождя в автомобиле сам определит интенсивность осадков и включит дворники с той скоростью, которая в данном случае окажется самой оптимальной. Сам девайс, хоть и небольшой и имеет, на первый взгляд, достаточно простую задачу, очень сложно устроен.

Датчик оснащен специальным фотоприемником, а кроме того системой, которая занимается обработкой всей, поступающей информации. Кроме того, у датчика дождя есть небольшой, необходимый для полноценной работы, объем памяти. А также небольшой источник инфракрасного излучения.

Как работает датчик

Когда влага, даже в очень и очень небольшом количестве попадает на лобовое стекло вашего автомобиля, то по преломлению инфракрасных лучей датчик об этом «узнает». В зависимости от количества попавшей на стекло влаги меняются и особенности преломления лучей. Датчик анализирует всю эту информацию и включает дворники.

Важной особенностью является и то, что очистители срабатывают через определенные промежутки времени, с таким интервалом, который необходим для качественной очистки лобового стекла. Например, интервал может составлять сначала две секунды, затем четыре, потом одну. Он будет подобран исходя из количества осадок и их интенсивности.

Современные датчики имеют достаточно большую зону охвата, что позволяет максимально точно определить начало осадков, даже, если первые капли начинающегося дождя упадут достаточно далеко от самого устройства.

Автоматические датчики дождя сейчас часто бывают вмонтированы в современные модели авто. Они делают жить автовладельца хоть и немного, но проще и приятнее. Некоторые модели датчиков позволяют также автоматически закрывать боковые окна, если на улице начался дождь. Как же это приятно, когда за тебя закрывают окна.

Если в Вашем транспортном средстве нет такого устройства в заводской комплектации, то Вы можете приобрести его самостоятельно. Установить датчик можно своими руками, сделав Ваш автомобиль еще более комфортным. С таким датчиком передвигаться в непогоду станет намного проще и приятнее.

При использовании датчика дождя в машине, эксперты рекомендуют регулярно промывать стекло стеклоочистителем. Это положительно скажется на работе датчика и позволит ему максимально точно определять начало осадков.

Небольшие загрязнения на стекле не сильно скажутся на работе устройства. Но, если стекло будет сильно загрязнено, то устройство может работать не так точно.

Кроме того, в любой момент Вы можете перевести работу дворников в ручной режим. Но большая часть водителей, установив себе датчик осадков, забывает о том, что когда-то им приходилось вручную включать и выключать дворники.

Установив это устройство Вы сможете в полной мере наслаждаться освежающим и приятным летним дождем или пушистым снегом. Даже находясь за рулем своего авто, Вам больше не придется следить за работой очистителей. А передвижение на Вашем автомобиле станет еще немного комфортнее.

Датчики дождя и света в автомобиле: что это такое

Уровень автоматизации в современном автомобиле существенно отличается от подобного же параметра, в машинах даже восьмидесятых годов прошлого века, говорить же о более старых моделях авто, вообще не имеет смысла. Сегодня, если на улице начался дождь, умная электроника самостоятельно включит дворники или активирует омыватель лобового стекла. Если же снаружи авто наступил вечер, или же вы въезжаете в туннель, фары так же включатся автоматически. И отвечает за это по сути один прибор – датчик дождя и света.

О том, что такое датчик дождя и света в автомобиле, как это электронное устройство функционирует, и какие заблуждения касательно данного датчика бытуют, мы расскажем в этой статье.

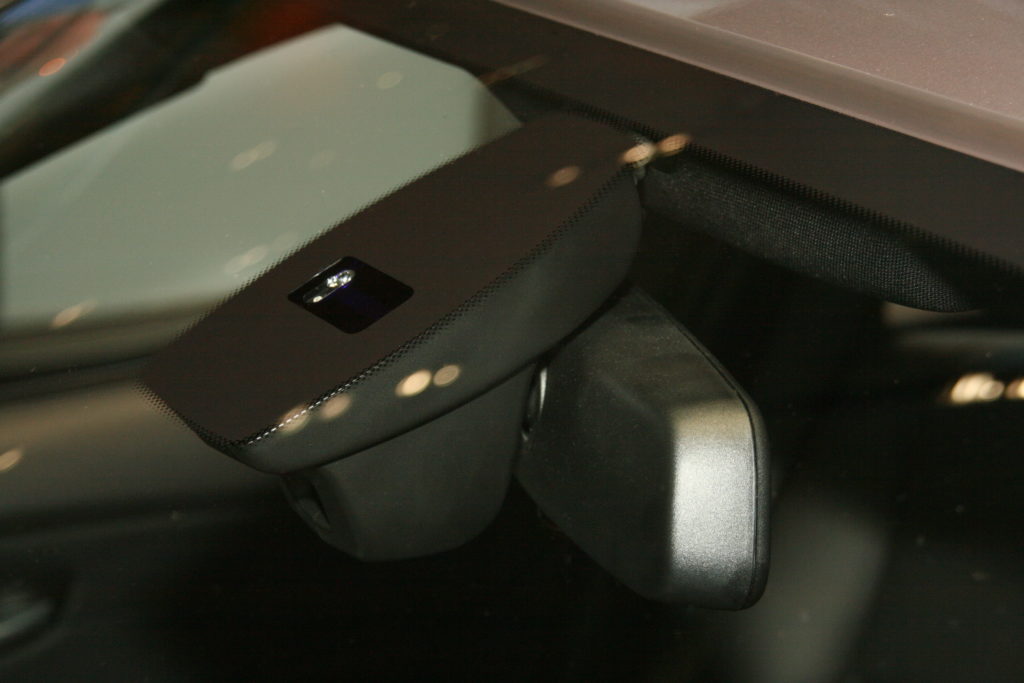

Где находится датчик дождя и света

По сути, датчик дождя и света это действительно один электронный блок, который располагается в держателе внутреннего зеркала заднего вида, на лобовом стекле. Его функции, в общем-то, весьма просты. Это включение и выключение фар, а так же управление дворниками, которые на современных авто, могут работать в семи режимах. Так же в ряде случаев, датчик дождя способен активировать омыватель лобового стекла.

В принципе, этот прибор не делает чего-то, что не смог бы сделать сам водитель. И раньше именно водитель включал фары, когда темнело, и запускал очистители лобового стекла, когда стекло заливала вода и ухудшалась видимость. Но, развитие автомобилестроения движется в сторону повышения комфорта езды, а так же ее безопасности, ведь для включения фар или дворников, так или иначе, пусть на долю секунды, приходилось отвлекаться. А на высокой скорости, это может быть чревато. Кроме того, у водителя бывает, физически нет времени, чтобы включить свет или дворники, а пока он освободится, произойти может всякое. Вот и выходит, что датчик освещенности и дождя, это не только комфорт, это еще и безопасность, пусть и в меньшей степени. Поэтому, когда люди говорят, что установка такого датчика, это чистый маркетинг и еще один способ содрать деньги с бедных покупателей, они не совсем правы. Ведь, езда на автомобиле старого образца, радикально отличается и по комфорту, и по легкости и безопасности, от езды на современной машине. Другое дело, что при одном и том же качестве, старые модели бывают гораздо надежнее и дешевле в обслуживании.

Как работает датчик дождя и света

Принцип работы датчика дождя (сухое и влажное стекло)

Если говорить о датчике света, то это обычный фоточувствительный сенсор, который производит замеры интенсивности светового потока, как вокруг авто, так и непосредственно перед машиной. Его задача включить фары в следующих случаях:

сумерки или ночь;
въезд в туннель;
заезд в лес или густую аллею;

Вот собственно и все, особенно рассказывать об этом датчике нечего. Другое дело, датчик дождя. Он состоит из специального диода, который испускает пучок инфракрасных лучей. Другая часть датчика, это чувствительный сенсор, который фиксирует интенсивность отражения инфракрасных лучей от лобового стекла.

Дело в том, что сухое лобовое стекло отражает большую часть потока инфракрасных лучей, тогда как влажное стекло, напротив, большую часть потока лучей, пропускает. Вот эту разность и регистрирует электроника и на основании полученных данных, отдает команду на включение дворников.

Читать еще: Помпа лузар приора 16 клапанов

Принцип устройства очень прост и встречается в том или ином виде, во многих устройствах, а вот исполнение, уже гораздо сложнее и тоньше. Тем не менее, датчик света и дождя стоит не особенно дорого, а потому, сегодня это устройство встречается даже в бюджетных моделях автомобилей.

Мифы и заблуждения касающиеся датчика дождя

В общем-то, практически все заблуждения касаются именно датчика дождя, так как, с работой светового сенсора, все более или менее понятно.

И так, бытует мнение, что датчик дождя фиксирует удары по лобовому стеклу. Но в таком случае, возникает простой вопрос: почему дворники не реагируют на пыль, букашек и даже камешки, которые порой оставляют заметные следы на ветровом стекле нашего авто?

Следующий миф утверждает, что в ночное время датчик дождя не может функционировать. Но, как известно, для инфракрасных лучей степень освещенности снаружи не играет никакого значения.

Так же говорят, что зимой датчик дождя не срабатывает. И здесь нужно разобраться с тем, на что не срабатывает датчик дождя зимой? На снежинки датчик действительно не срабатывает, но если стекло с подогревом, а такие стекла в современных моделях авто встречаются все чаще, то снег на стекле растает и датчик на него вполне себе сработает. Если же ваше лобовое стекло не имеет подогрева, то снег, вероятно, не будет активировать этот датчик.

Также есть заблуждения касающиеся тонировки. В самом начале, когда такие датчики только начинали применяться, тонировка лобового стекла делала работу датчика невозможной. Сегодня же, производители просто выпускают тонировочные пленки со специальными отверстиями для обеспечения работоспособности датчика дождя. Да и вообще, тонировка ветрового стекла, штука весьма неоднозначная в плане обзора и безопасности.

Как работает датчик дождя

В дождь или снег водители автомобилей осторожничают. Оно и понятно, не ровен час можно и в ДТП угодить. И в такие моменты всё, что помогает и облегчает управление автомобилем, особенно ценно и важно. Ведь на дорогах даже доли секунды могут сыграть решающую роль. Сделать наши поездки комфортнее и безопаснее призвано такое устройство, как датчик дождя. Если вы никогда не слышали о таком приборе, то не удивительно, что у вас возник закономерный вопрос: «Датчик дождя в автомобиле – что это?» Отвечаем прямо сейчас.

Для чего он нужен

Датчик дождя обеспечивает водителю хорошую видимость через лобовое стекло в автоматическом режиме, без необходимости отвлекаться лично на включение или выключение дворников. Устройство самостоятельно распознает, есть ли надобность в очищении стекла и запускает нужный режим.

В зависимости от того как много на лобовом стекле влаги используются семь скоростей реагирования. Внешне это выглядит так: капли дождя упали – дворники включились. Мимо пронёсся какой-то торопыга и вода из лужи хлестнула на лобовое стекло, дворники тут же активно заработали. Обычно пока водитель подавляет (или выпускает) праведный гнев, вызванный горе-водителем, стёкла уже становятся чистыми. Скорость реагирования прибора в зависимости от настроенной его чувствительности может быть 20 миллисекунд. Такая быстрота реакции есть не у всех людей, согласитесь. Часто в одном устройстве датчик дождя совмещён с датчиком света. Можно его назвать датчик дождя универсальный. И в этом случае автоматическое и своевременное включение фар ещё один плюс. Можно полностью довериться автомобилю и внимательнее следить за трассой, или же просто наслаждаться ездой. Стало смеркаться – фары сами зажглись, свернул на дорогу в лесу – фары уже работают, оказался в тёмном тоннеле – и снова необходимое освещение появляется автоматически.

Где находится датчик дождя и света

Как работает датчик дождя

Основной принцип работы датчика дождя – это чувствительность к свету. Да-да, именно так. Сам прибор состоит из светодиода (инфракрасный излучатель), чувствительного фотоэлемента, блока управления и блока реле.

Суть работы устройства заключается в том, что свет от светодиода падает на лобовое стекло, отражается от него, как от зеркала и попадает на фотодиод. Во время сухой погоды, сколько света будет исходить от светодиода, столько же и будет возвращаться к фотодиоду.

Но если на стекле появятся капли воды, или оно будет полностью залито водой, то света отразится меньше, и фотодиод это покажет. На такое положение вещей контроллеры в блоке управления отреагируют сразу же и должным образом — включат стеклоочистители в наиболее подходящем режиме. От минимальной до максимальной степени очистки стекла. Прибор очень компактный, устанавливается на лобовом стекле в салоне автомобиля. Многие водители утверждают датчик дождя в автомобиле, что это очень удобно.

Что такое датчик дождя

Датчик дождя или датчик атмосферных осадков – оптическое электронное устройство, регулирующее автоматическое включение и интенсивность работы стеклоочистителей на основе полученных данных о степени прозрачности лобового стекла.

Служит для обеспечения наиболее комфортных и безопасных условий управления автомобилем в условиях непогоды и сильных осадков в виде дождя или снега. Не препятствует самостоятельному управлению стеклоочистителями и не является обязательным элементом комплектации.

Самостоятельная установка датчика

Идея автоматизировать работу стеклоочистителей приходила к производителям автомобилей ещё в 50-х годах прошлого столетия. И только к 2000 году система была разработана и внедрена в массовое производство. Относительно массовое. Датчиками дождя снабжались машины лишь премиум класса (одна из первых моделей со встроенным оптико-электронным устройством, реагирующим на влагу – это Nissan Silvia 1994 г. производства).

Но со временем водители оценили всё удобство, доставляемое автоматизацией. И если на их автомобиле датчика дождя не было, пытались смастерить его самостоятельно. На сегодняшний день можно купить уже готовый датчик дождя и установить его даже на самую скромную машину отечественного производства.

Устанавливая датчик дождя своими руками, следует обратить внимание на то, что оптимальное место для расположения датчика – в салоне за зеркалом заднего вида. Во-первых, это никак не повлияет на обзорность, во-вторых, устанавливаемое устройство будет находиться в зоне действия дворников.

Чистота стёкол напрямую влияет на степень преломления инфракрасных лучей светодиода, а значит и на точность работы самого прибора. Перед установкой не помешает проверить резинки на дворниках и в случае необходимости их заменить. Царапины на стекле, трещины и прочие шумы тоже могут исказить работу прибора, поэтому лучше, чтобы их не было.

Если вы вознамерились датчик дождя купить для авто, знайте, что на рынке предлагаются как импортные (на базе микропроцессора), так и отечественные (некоторые заявляют, что они более простые, а потому более надёжные). Импортные оптико-электронные устройства, реагирующие на влагу, подходят не для всех видов автомобилей, но устанавливаются достаточно просто.

В комплекте идёт фиксатор датчика, который крепится на стекло. Далее потребуется клей для датчика дождя – специальный гель, что выровняет коэффициенты преломления инфракрасных лучей. Очень важно, чтобы между стеклом машины и устанавливаемым прибором не было пузырьков воздуха, или соринок. Провода от датчика дождя подключаются к переключателю режимов работы дворников.

Отечественные датчики работают без микропроцессора. Они проще по сути, легче в монтаже и более доступны по цене. В числе плюсов – подключение, не требующее изменений в электропроводке автомобиля, и возможность легко отключить датчик, перейдя на ручное управление дворниками.
Гель для датчика дождя – это не единственный способ крепления. Существуют и специальные скотчи – они могут быть как специальными клеящими пластинами, так и оптическим двусторонним скотчем. Их толщина от 1 мм до 2 мм. В заводских условиях использование подобного скотча (их ещё называют акриловыми) – отличный способ надёжно зафиксировать датчик дождя.
Но в домашних условиях есть риск оставить отпечатки пальцев, или пузырьки воздуха, что впоследствии ухудшит работу элемента, который реагирует на появление капель на стекле. Поэтому опытные автомобилисты рекомендуют гель для датчика дождя купить.

На рынке он представлен уже закачанным в специальный шприц. Причём есть объём как для приборов с круглой формой (площадь поверхности меньше, геля требуется меньше), так и для устройств имеющих прямоугольную форму (геля требуется чуть больше). Гель наносится на датчик. Приблизительно минут за шесть застывает. Он эластичен и однороден, в нём не возникает пузырьков с воздухом. А показатели преломления света такие же, как и у стекла.

Мифы и реальность: о достоинствах и недостатках прибора

Существует заблуждение, что датчик дождя реагирует на силу удара капель воды, или другие вибрации вызванные, например, веточкой дерева или насекомыми, а посему дворники начинают работать как к месту, так и не к месту. Ничего подобного! Механическое воздействие на лобовое стекло, допустим, мухи, не запустит механизм очищения стёкол. Вспомните, что принцип работы этого простого устройства по определению влаги – оптический.

Второе заблуждение – в ночное время суток датчик дождя и ветра на окно бесполезен. Именно заблуждение. В приборе используется инфракрасный излучатель (светодиод), на работу которого не влияет день сейчас, или ночь. Возьмите дистанционный пульт от телевизора – он тоже работает с помощью инфракрасного излучения – и воспользуйтесь ним ночью. Получилось? Работает? Точно так же и с датчиком дождя в автомобиле.

Третье заблуждение – если возникнет необходимость менять лобовое стекло, то датчик дождя придётся выбросить. В реальности, если правильно подобрать стекло, и грамотно его установить, то нет. Четвёртое заблуждение – в зимнее время датчик дождя не функционирует. На самом деле всё работает. Но при условии, что в автомобиле установлен обогрев стекла. Снег падает, тает, превращается в воду, а измеритель влаги продолжает выполнять свои функции.

Посмотрите так же видео: Датчик дождя и света в автомобиле. Принцип работы.

Принцип работы датчика

Принцип работы датчика дождя
Многие считают, что датчик дождя реагирует на капли воды. Это утверждение в корне не верно. Принцип работы этого устройства основывается на отправке и обратном приеме сигнала. Луч, который фокусирует датчик, при сырой погоде передается обратно с другой скоростью. На основании разницы данных датчик с помощью специальной платы передает сигнал на основные устройства автомобиля. Это могут быть дворники, омыватель стекла, фары или климат контроль. После получения команды с датчика эти устройства начинают работать без участия водителя. С датчиком света все просто – фотоэлемент непрерывно фиксирует объем света попадающий на него и если этот объем недостаточный, проще говоря на улице темнеет и видимость ухудшается – ближний свет фар автоматически включится. Также он включится при въезде в туннель, а на выезде из него спустя небольшое время отключится, так как баланс света восстановится.

Читать еще: Неисправности бензонасоса приора 16 клапанов

Стоит отметить, что не всегда датчик срабатывает идеально вовремя, иногда может опоздать и придется срочно включать дворники вручную, либо наоборот – включить слишком частый режим работы дворников при слабом дожде. Но как правило на большинстве автомобилей эта проблема не проявляется часто или очень сильно мешает вождению.

Так что же: блажь или необходимость?

На этот вопрос давать однозначного ответа мы не станем. Право выбора всегда останется за каждым из нас. Если человеку нравится управлять автомобилем, и под словом управлять он подразумевает самостоятельно правильно и вовремя принимать множество решений, то не вопрос. Вовремя включить дворники, причём сразу подобрать наиболее удачный интервал работы. Вовремя включить фары, и именно те, что нужно. Профессионализм всегда вызывает восхищение и уважение. Но если вдруг поездка выдалась долгой, и вы устали? Согласитесь, удобно же часть функций по управлению автомобилем поручить вспомогательным устройствам. Тем более что они уже доступны практически каждому водителю.

Делитесь своей информацией и советами в комментариях, а также можете поделиться этой интересной статьей со своими друзьями в социальных сетях!

Датчик дождя (осадков), устройство, неисправности, ремонт, самостоятельная установка

Назначение

Датчик дождя предназначен для сообщения блоку управления кузовом (многофункциональному блоку) сигналов, которые индицируют наличие выпадения атмосферных осадков в виде обледенения, измороси, дождя, снега на лобовом стекле. Присутствие в наименовании датчика только слова «дождь» является, скорее, историческим фактом. Современные датчики могут самостоятельно адаптироваться к ситуации, когда требуется включение стеклоочистителей. Более продвинутые датчики дождя реагируют на плотность выпадения осадков, и могут управлять скоростью работы дворников, даже включением омывателей.

По исполнению датчики подразделяются:

со встроенной системой обработки сигналов;
без внутреннего электронного модуля обработки сигналов;
датчики дождя в системах дополнительного (нештатного) оборудования.

Принцип работы

Прототип датчика дождя впервые был установлен на американские авто где-то в 60-е годы. Он был сенсорного типа, работой управляла вакуумная лампа. Датчик был настолько капризен, что мог срабатывать на прикосновения мелких насекомых. От датчиков отказались и забыли на пару десятилетий.

Вновь вспомнили о системе контроля за осадками после того, как стали применяться оптические устройства типа оптрона. Оптрон представляет пару электронных устройств, работающих в едином модуле: светодиод и фотодиод. Светодиод излучает световой луч при протекании через него тока. Фотодиод вырабатывает электрический сигнал при воздействии светового потока.

Принцип работы датчика демонстрирует эта схема.

Датчик дождя закрепляется на внутреннюю поверхность лобового стекла. Чаще всего выбирается такая зона, которая не затеняет обзор, и находится в верхней его части. Обычно это в районе салонного зеркала заднего вида. Светодиоды направляют луч на лобовое стекло таким образом, чтобы в результате отражения от сухой внешней поверхности стекла, он возвращался на фотодиод.

Если на поверхность лобового стекла попадают капли дождя, имеющие другой коэффициент преломления по отношению к материалу, из которого изготовлено лобовое стекло, лучи будут отражаться под другим углом (либо вообще проходить сквозь капли). В любом случае, интенсивность попадающего на фотоприемник сигнала уменьшится (в некоторых конструкциях увеличится). Электронный блок обработки информации сделает вывод, что идут осадки, подаст сигнал на срабатывание дворников. Уровень срабатывания датчика дождя обычно регулируется. Таким образом, можно изменять его чувствительность на различные осадки.

Осадки в виде снега для срабатывания датчика должны первоначально превратиться в капли воды. Для этого стекло требуется сначала разогреть. В некоторые датчики для ускорения реакции встраивают собственные локальные нити подогрева стекла. С целью уменьшения помех и отсутствие реакции на световые излучатели датчики работают в инфракрасном диапазоне (подобно телевизионным пультам управления).

Основные причины неисправности

В процессе эксплуатации датчики дождя относительно часто выходят из строя. Основные причины:

Замена лобового стекла после дорожно-транспортного происшествия или трещины. Стекла на вторичном рынке и на предприятиях-изготовителях обычно не оснащены датчиком дождя. Как правило, демонтируют с поврежденного стекла старый датчик, и переносят его на новое стекло. Во время демонтажа или ДТП на рабочей поверхности могут образоваться трещины. Кроме этого, на поверхности датчика может остаться засохший гель или клей, который меняет траекторию отраженного луча. Датчик становится неработоспособным. Есть мастерские, которые могут шлифануть рабочую поверхность датчика, но эта операция не всегда удачна. Прикреплять новый датчик также следует с использованием специального оптического геля.
Неисправность встроенной электроники. Ремонт в данном случае практически невозможен, поскольку внутри датчика применяются специализированные микросхемы.
Установка датчика на стекло другой конструкции, из других материалов. Технологические параметры стекла, особенно триплекса, изменяют коэффициент отражения, могут привести к теоретической неработоспособности датчика, как его не устанавливай.
Нанесение напылений и пленок на лобовое стекло. Если сторонние частицы попадут в рабочую область датчика дождя, он корректно работать не будет.

Проверка работоспособности

Если есть подозрение, что датчик перестал срабатывать, можно проверить его работоспособность с помощью любого пулевизатора. Проверять работоспособность датчика дождя следует при заведенном двигателе, так как он может автоматически срабатывать только во время движения. Время «опрыскивания» области стекла перед датчиком должно быть не менее 10 секунд. Отказ датчика дождя можно диагностировать с помощью компьютерной диагностики. Некоторые автомобили до 2005 года выпуска не позволяют делать диагностику датчика. Если вы приобретаете автомобиль на вторичном рынке, неисправность датчика дождя является свидетелем возможного серьезного ДТП с повреждением лобового стекла.

Как установить датчик дождя в качестве дополнительного оборудования

Универсальные датчики можно найти в автомагазинах в качестве дополнительного оборудования. Например, датчик дождя ДДА-15 предназначен для установки на некоторые модели отечественных автомобилей ВАЗ. Простота его установки обалденная: датчик необходимо закрепить на лобовое стекло. От него идет провод с разъемом-реле, который включается на место штатного реле стеклоочистителей.

Датчик имеет переключение режимов работы и регулировку чувствительности. Согласно понятной инструкции датчик дождя ДДА-15 может установить любой водитель. Стоимость датчика около 1500 рублей.

Универсальный датчик дождя ДДА-55 имеет провода для подключения к электрооборудованию автомобиля. Для его подключения требуется иметь опыт электромонтажных работ и схему электрооборудования автомобиля.

Как работает датчик дождя?

Этот умный прибор расположен внутри машины – как же он чувствует дождевые капли? Секрет в том, что датчик дождя реагирует не на влагу, а на свет. В нем есть два элемента: светодиод и фотодиод. Светодиод испускает инфракрасный свет. Мы этот свет не видим, хотя активно используем в быту – например, переключая пультом телевизионные каналы.

Инфракрасный свет попадает на стекло, частично отражается от его гладкой поверхности и возвращается на датчик. Тут его ловит фотодиод. Он определяет, какое количество света вернулось. Когда стекло сухое, возвращается много света. Когда мокрое – намного меньше, так как через капли воды свет легко проникает наружу. Зафиксировав, что стекло влажное, датчик активирует стеклоочистители. Некоторые модели датчиков могут весьма точно определять количество влаги и соответственно регулировать скорость «дворников» и подачу омывающей жидкости.

5 мифов о работе датчика дождя

Миф №1 мы уже развеяли: датчик дождя НЕ активируется от удара капель по стеклу, а также вибрации и иных механических воздействий. Работа датчика дождя основана на действии фотоэлементов. Если бы датчик реагировал на удары, щетки бы усердно стирали со стекла мух, комаров и мелкие камушки.

Миф №2: «Датчик дождя не работает ночью». Как мы уже выяснили, работа датчика дождя построена на принципе отражения инфракрасных лучей. Их свойства не зависят от освещенности. Иначе бы, например, пульты дистанционного управления не работали в темноте.

Миф №3: «При замене стекла с датчиком дождя придется попрощаться». Не придется: многие производители предлагают автостекла с местом под датчик дождя. Например, в компании Олимпия можно приобрести стекла под датчик дождя для большинства иномарок: Тойоты Камри, VW Passat,Audi A4 и других автомобилей.

Миф №4: «На лобовое стекло с датчиком дождя нельзя клеить полосу тонировки». Можно: в этом случае в тонировочной пленке вырезается отверстие под датчик. Главное, чтобы тонировка стекол была сделана по ГОСТу.

Миф №5: «Датчик дождя бесполезен зимой». Так как работает датчик дождя, реагируя на капли воды, а не снег, зимой он функционирует хуже. Однако если в автомобиле есть обогрев стекла, падающий снег сразу тает, превращаясь в воду, и работа датчика дождя будет в норме.

Интересные факты про датчики дождя

Концерн General Motors проводил первые эксперименты по созданию датчиков дождя еще в 1950е годы. Датчик создавался для культовой модели Кадиллак Эльдорадо. Но технологии были далеки от совершенства: между тем, как работает датчик дождя на современном автомобиле, и первыми опытами инженеров GM стоят десятилетия конструкторских разработок.
Одним из первых серийных автомобилей с датчиком дождя стал Nissan Silvia – спортивное купе. В 2000х годах датчики дождя появились на автомобилях марок Volkswagen, Cadillac и других ведущих производителей.
Работа датчика дождя используется не только в автомобильной промышленности, но и в сельском хозяйстве, для управления системой полива. «Полевые» датчики имеют иной принцип работы, нежели автомобильные: в них имеются гигроскопичные диски, которые во влажном состоянии увеличиваются в размерах, а при высыхании – сжимаются. Тем самым регулируется подача воды. Интересно, что некоторые датчики имеют встроенный индикатор температур, который останавливает подачу воды, если температура опускается ниже нуля.

Датчики дождя и света в автомобиле: что это такое

Любые погодные условия, будь то снег, дождь или грязь, создают водителю определенные неудобства во время управления автотранспортом. Необходимость постоянного ручного регулирования дворников, их включение и выключение изрядно отвлекают от дороги и вызывают ощутимый дискомфорт.

Для устранения подобных неудобств и обеспечения максимальной безопасности машины, современный автопром предлагает универсальный оптико-электронный датчик, реагирующий на внешнее увлажнение. С помощью такого девайса управлять стеклоочистителями и механическими стеклами дверей легко и удобно. Что же из себя представляет подобный устройство?

Назначение

Датчик дождя — это уникальный элемент, реагирующий на снег или дождь, приводя в действие необходимые очистительные механизмы автомобиля. При наличии такого устройства включение дворников и выбор режима их работы происходит автоматически. Кроме этих функций, регулятор способен:

устанавливать факт начала снега или дождя;
идентифицировать степень загрязнения лобового стекла;
при выпадении осадков активизировать дворники и задавать им необходимую интенсивность работы в зависимости от уровня непогоды.

Монтируется датчик определения дождя на внутренней стороне лобового стекла автомобиля, за зеркалом заднего вида. Во многих современных иномарках подобная опция уже изначально входит в штатную комплектацию, что избавляет автовладельца от необходимости дополнительно оснащать свою машину таким механизмом. В этом случае девайс встраивается прямо в ветровое стекло.

Функциональные особенности

Конструкция устройства простая и легко демонстрирует как работает датчик дождя. Структура девайса бесхитростная и состоит из двух светодиодов — принимающего и отдающего — фотодиодов, датчиков освещения и фольги. При этом главным элементом активности устройства является специфический сигнал, следствие преломления инфракрасного излучения. Запрограммированные параметры рефракции света, обеспечивают безошибочное определение состояния поверхности стекла и нужного момента включения дворников.

Универсальность строения девайса позволяет датчику полноценно функционировать и без непосредственного контакта с водой. Кроме того, работающий в режиме инфракрасного излучения, устройство сохраняет одинаково высокую активность в любое время суток. Возможности и чувствительность датчика дождя непосредственно зависят от его качества и технического уровня. Так, усовершенствованные модели обладают большей восприимчивостью фотоэлемента и реакцией на его показатели.

Установка и подключение

Индикатор осадков необходимо устанавливать в таких местах, куда с большей долей вероятности попадают осадки. Его монтируют в горизонтальном положении на комплектном металлическом кронштейне к жестким элементам конструкции. Также это место должно быть таким, чтобы к устройству был открытый доступ для техобслуживания.

Если датчик регистрации осадков выйдет из строя, это неизбежно приведет к некорректной работе всей антиобледенительной системы. Работу по монтажу можно выполнить и своими руками, но лучше, если все пусконаладочные работы проведут специалисты. Они точно знают, как правильно подключить оборудование и нарастить штатный кабель трехжильным проводом.

Читать еще: Сколько стоит владение автомобилем

Достоинства датчика

Комфорт и безопасность использования авто в условиях различных атмосферных осадков.
Снижение утомляемости за рулем от необходимости постоянного ручного регулирования работы дворников.
Принцип работы датчика дождя помогает контролировать ситуацию на дороге днем и ночью.
Продление эксплуатационного срока механизмов очистки поверхности лобового стекла.
Изменение частоты работы дворников в зависимости от скорости движения транспорта.
Автономное управление стеклоочистителями.
Оптимальная очистка стекла, исключающая трение щеток по сухой поверхности.
Доступность устройства и возможность его установки на любой тип автомобиля.

Как включить датчик дождя

Кольцевой регулятор управления датчиком находится на подрулевом переключателе. Его включение в работу осуществляется вращением кольца по часовой стрелке до упора.

Чувствительность оптрона – величина постоянная и не регулируется, а интенсивность работы стеклоочистителей зависит от скорости загрязнения стекла.

Монтаж и эксплуатация устройства

Технология установки девайса несложная и позволяет производить его монтаж самостоятельно, не переплачивая за подобные услуги СТО. Для этого необходимо просто следовать подробной и понятной инструкции управления сенсором, а также полученным при покупке прибора, рекомендациям по налаживанию его работы. Принцип крепления датчика следующий:

Открыть монтажный блок слева от руля водителя.
Снять крышку для доступа к предохранителям блока реле.
В верхнем левом углу блока вместо штатного реле установить сенсор.
На лобовое стекло приклеить держатель прибора. Для этого используется специальный гель для датчика дождя, который наносится на рабочие зоны корпуса устройства. Здесь стоит помнить о важном моменте — между стеклом автомобиля и сенсорным прибором не должно быть просветов или пузырьков воздуха.
Провести под обшивкой провода от датчика к блоку реле.
Подключить и проверить функциональность прибора.

При монтаже датчика особое внимание уделяется типу автомобильного стекла. Однако, как правило, для крепления такого сенсорного регулятора подходят любые ветровые стекла, даже с верхней тонировкой. Помните, что только грамотная установка датчика дождя способна сделать процесс управления автомобилем удобным и безопасным!

Кроме того, важным моментом в использовании девайса являются его эксплуатационные особенности. Несмотря на всю свою простоту, управление датчиком имеет определенные нюансы:

Если устройство применяется вместо стационарного реле, перед использованием оно должно быть активизировано. Для этого достаточно вручную задействовать первый режим дворников.
В целях безопасности омывание стекла осуществляется вручную. А вот последующая очистка уже производится датчиком.
При автоматической регулировке дворников датчиком дождя всегда имеется возможность перехода на ручное управление.
Настройку и калибровку устройства производится заранее, до движения автомобиля.
При сухой погоде целесообразнее использовать ручное регулирование датчиком, так как девайс неспособен точно распознавать погоду и может вхолостую реагировать на преломление излучения светодиодов.

Автономность устройства позволяет отключать сенсор в нужный момент, включая неисправность прибора, и переходить на обычное штатное реле без ущерба для функциональности автомобильного механизма.

Основные задачи систем

Наступает такой период, когда зимние холода сопровождаются и заморозками и оттепелями. И, естественно, после снегопадов на кровле образуется наледь. Она нежелательна по нескольким причинам:

большие ледяные глыбы на кровле могут угрожать жизни людей или повредить автотранспорт и принести большой материальный ущерб;
создается дополнительная нагрузка на саму кровлю и значительно понижает срок ее службы;
осенью и весной может произойти задержка воды на поверхности кровли из-за скопившейся наледи в элементах водостока, что неизбежно вызывает протечки перекрытий и приводит к большим материальным затратам.

Самые уязвимые места, которые могут пострадать от наледи:

Верхние этажи под кровлей здания.
Фасадные элементы здания вдоль водостоков.

Все эти проблемы может снять установленная система обогрева. Она дает возможность обеспечить канал, чтобы талая вода уходила с поверхности кровли беспрепятственно, и не было ее закупоривания. При ее установке сразу решается несколько проблем:

люди и автотранспорт будут защищены от падения сосулек;
срок службы самой кровли и системы водостоков будет увеличен;
снижаются расходы на ремонт кровли и фасадов зданий.

Принцип работы

Первоначально их начали проектировать и устанавливать американские производители в 50-х годах прошлого века. Учитывая, что технологии в то время были соответствующие, принцип работы датчиков дождя основывался на контроле сопротивления между рядом расположенными проводящими пленками на лобовом стекле. Во время дождя сопротивление между ними уменьшалось, система управления реагировала на эту характеристику. Такие элементы могли сработать даже от случайно прилипшего комара, поэтому от них отказались.

В следующий раз о возможности установки датчиков дождя вспомнили после появления оптоэлектронных устройств на свето- и фотодиодах. Это произошло в начале 80-х. Здесь первенство оказалось у европейских производителей. За основу взят радиоэлемент, именуемый оптрон, только в качестве отражательного элемента использовалась поверхность лобового стекла.

Как работает датчик дождя на авто можно пояснить с помощью упрощенной схемы.

Сам датчик дождя крепится непосредственно к лобовому стеклу автомобиля. Обычно в качестве места крепления выбирают зону, где он не затеняет обзор, — за центральным зеркалом заднего вида. Светодиод (либо группа светодиодов для увеличения чувствительности и достоверности) направляют оптический сигнал (луч) на поверхность стекла таким образом, чтобы отраженный сигнал попадал на фотодиод. Напомним, что светодиод излучает световой луч, а фотодиод создает электрический сигнал при попадании на него светового потока.

Видео — как работает датчик дождя на Лада Веста:

Угол отражения и интенсивность луча, попадающего на фотодиод, напрямую зависит от угла преломления на границе двух сред стекло — внешняя среда. Если на эту поверхность попадает влага, такой факт отражается на уровне сигнала, формируемым датчиком дождя. Действительно, если стекло покрыто каплями дождя, световому лучу проще «убежать» наружу, покинув зону контроля через границу стекло-вода. В таком случае уровень сигнала светодиода уменьшится, датчик сработает. Сигнал, поступающий с датчика на блок управления кузовом, после обработки включает дворники.

«Умные» датчики дождя современного поколения могут реагировать на интенсивность осадков, изменяя скорость работы стеклоочистителей. Время их реакции на осадки в виде снега немного больше. На лобовом стекле снег превращается в воду через некоторое время, которое зависит от температуры стекла. Иногда для большей чувствительности в месте его установки производят локальный подогрев стекла.

Датчики дождя работают в инфракрасном диапазоне световых волн подобно пультам дистанционного управления бытовой техники. Они не чувствительны к солнечным лучам. Применение сложной импульсной обработки информации, предупреждает ложное срабатывание, например, при нагревании или вибрации стекла.

Как работает датчик дождя?

Принцип работы датчиков дождя автомобиля

Автопроизводители потратили годы на то, чтобы усовершенствовать стеклоочистители, которые знают точный момент, когда им необходимо включиться и с какой именно скоростью им необходимо работать.

Принцип работы датчиков дождя автомобиля
Датчик дождя приводит в движение стеклоочистители автомобиля , когда на улице начинает капать ненастная погода. При этом он регулирует скорость дворников, в зависимости от того, идет ли на улице ливень или накапывает мелкий дождик. Но так было не всегда.

История функции автоматической работы дворников

Первые попытки создать устройство в автомобиле распознающее непогоду на улице, начаты в 1970 году компанией Citroёn в модели SM. В SM работала функция автодождя с прерывистыми задержками и питалась за счет электрического тока моторчика стеклоочистителей. По мокрой поверхности лезвия дворников скользят свободнее, тратя меньше энергии, встречая меньше сопротивления. Полагаясь на этот косвенный признак, система определяла выпадают ли на машину осадки. При включённой опции «Датчик дождя», каждые 10 минут производился контрольный запуск дворников. Если дворники скользили по поверхности лобового стекла, не получая положенного сопротивления, система понимала, что идет дождь и запускала стеклоочистители, пока сопротивление при трении по стеклу не восстанавливалось. Погрешность определения ненастной погоды, при таком механизме была велика. Citroёn SM был дорогой моделью и относительно редким автомобилем, поэтому попытки совершенствования автоматических стеклоочистителей продолжались.

Успех компании GM в борьбе за автоматическое распознавание непогоды

Buick, или по крайней мере General Motors, стали прародителями системы автоматического включения дворников автомобиля в том виде, в котором она работает сейчас. В 1996 году Cadillac STS, Cadillac Eldorado, и Cadillac DeVille оборудованы датчиками дождя Rainsense, первой системой, чувствовавшей, когда начинали выпадать осадки и пора включать дворники. Месяцы спустя, в 1997 году, система появилась в Buick. Принцип работы устройства не изменился до сегодняшнего дня. В Rainsense осадки обнаруживал модуль, установленный на внутренней стороне лобового стекла, позади зеркала заднего обзора. Этот модуль содержит восемь светодиодов и набор световых коллекторов. Когда погода сухая, светодиоды отражают свет от лобового стекла в коллекторы. Но когда капля приземляется в передней части модуля, свет преломляется и устройство дает отмашку щеткам стеклоочистителя.
Заметим, что в ранних версиях Rainsense для ее работы требовалось участие водителя. Минусы технологии GM в том, что в условиях легкого тумана или моросящего дождя, датчики не всегда реагировали.

С 1996 года принцип распознавания дождя Rainsense не изменился, но с появлением компьютерных технологий и сверхчувствительных датчиков, улучшился. Подробности на схеме.

Что такое датчик дождя и чем он полезен автомобилисту

Многим водителям приходится сталкиваться с такой сложной ситуации, как дождь, летящая мошкара, пыль, снег. Чтобы добиться желаемой видимости, приходится отвлекаться на переключение дворников. Это бывает сложно делать, особенно в тех случаях, когда дорога плохо видна и при том еще скользкая. Но у каждого водителя есть возможности облегчить себе езду на автомобиле. Нужно использовать специальные датчики дождя, которые монтируются на лобовое стекло, что позволит активировать дворники после попадания воды.

Понятие датчика дождя

Это устройство имеет вид сенсорного устройства, который иногда крепятся в автомобиле. Он помогает контролировать выпадение осадков прямо на лобовое стекло. Устройство способно отреагировать не только на дождь, но снег, другую влажность. Главная задача, которая стоит перед датчиком – формирование сигнала управления, предназначенного для блока контроля кузова. После обработки данных команда отправляется на включение стеклоочистителя в машине. От датчика будет зависеть уровень его срабатывания, эффективность чувствительности сенсора.

От него будет зависеть скорость срабатывания дворников, а потом включение омывателей авто. Можно выделить следующие типы датчиков дождя для машины:

Универсальные виды;
С внутренней обработкой данных;
Без электронного блока контроля.

Особенность функционирования

Датчики создали еще в 50-х годах американские производители. Технологии тогда были развиты не так, как сегодня. Работа этих датчиков осуществляется на контроле сопротивления в том ряду, который находится между пленками на стекле. Когда начинался дождь, сопротивление начинало уменьшаться. В результате датчики начинали срабатывать. Но у них был значительный недостаток: датчики срабатывали даже от прилипшего насекомого. Не удивительно, что от них пришлось отказаться.

Потом идея монтажа датчика дождя снова возродилась. Произошло такое после создания оптоэлектронных устройств, которые работали на фото- и светодиодах. Такие устройства использовали восьмидесятых и начали их вводить в эксплуатацию европейские производители автомобилей. Для создания использовали радиоэлемент, который назывался оптрон. Поверхность лобового стекла выступает в роли отражательного элемента. Угол отражения, интенсивность луча, который попадал на фотодиод, зависел от преломления на границе двух стекол – внешней среды.

Когда на стекло попадала любая влага, это приводило к появлению сигнала. Датчики, дворники начинали срабатывать. Сегодня в продаже используются современные устройства нового поколения. Они способны реагировать на интенсивную эксплуатацию, влиять на скорость работы стеклоочистителя. На снег они реагируют немного дольше, так как ему нужно время для превращения в воду. Только через некоторый промежуток времени, чтобы ускорить время срабатывания датчика иногда даже используют подогрев стекол.

0 0 голоса

Рейтинг статьи
