Термостат УАЗ (ЗМЗ 402, 405, 406, 409) ТА-107 (82°C)

В качестве силового агрегата в российском внедорожнике УАЗ Патриот выступает мотор «ЗМЗ-409». Как и любой другой двигатель, он требует присутствия системы охлаждения, причем она должна исправно и непрерывно функционировать в процессе работы мотора. Если такое условие не будет выполняться, то двигатель ожидает перегрев и последующий выход из строя.

С целью исключения таких негативных последствий системе UAZ Patriot требуется непрерывный контроль температурного режима. Если уровень температуры, отображаемый специальным датчиком, будет превышать 90 градусов, то водителю тут же следует остановить мотор и выяснить причины нарушения регламентного режима. Вероятно, потребуется замена.

В контуре охлаждения двигателя УАЗ Патриот весьма важным компонентом является термостат на 409 двигатель. Именно этой детали посвящен наш сегодняшний материал. Здесь мы рассмотрим, для каких целей служит термостат на 409 двигатель и как его заменить, если он начал демонстрировать признаки неисправности.

Назначение термостата в данном автомобиле

Устройство предназначено для перераспределения потоков при циркуляции охлаждающей жидкости между так называемыми малым и большим кругами. В первом случае термостат на 409 двигатель замыкает контур на малый круг, когда жидкость циркулирует в рубашке охлаждения и радиаторе системы отопления UAZ Patriot. Такая ситуация происходит при разогреве мотора до уровня рабочей температуры. При достижении определенного температурного предела клапан внутри термостата начинает смещаться, тем самым открывая путь жидкости по большому кругу. В этом случае хладагент циркулирует через основной радиатор, который с помощью вентилятора обеспечивает отвод излишков тепла. В случае неисправности требуется замена.

Необходимые мероприятия по обслуживанию

Как необходимо обслуживать термостат, ориентируясь на его эксплуатационные возможности:

Контроль температурного режима охлаждающей жидкости. Для этого предусмотрен специальный указатель, размещенный на приборном щитке. Кроме того, о перегреве охлаждающей жидкости сигнализирует красная лампа со световым фильтром и соединенная с датчиком. При нарушении температурного режима рекомендуется проверить наличие оптимального уровня жидкости в радиаторе, степень натягивания ремня вентилятора, степень закрытия жалюзи или клапана утеплительного чехла мотора.
Обслуживание водяного насоса системы охлаждения – это еще одна важная задача для успешного поддержания исправного состояния термостата двигателя УАЗ 417. Насос создается с использованием подшипника, обладающего специальными уплотнениями для сохранения смазки. Дополнительное использование смазки не требуется, поэтому крайне важно внимательно следить за состоянием агрегатов и своевременно проводить обслуживание.
Степень натяжения ремня вентилятора, являющегося составляющей системы охлаждения УАЗ 417. Рекомендованный прогиб составляет от 8 до 14 миллиметров.
Термостат системы охлаждения должен открываться при прогревании охлаждающей жидкости от 69 до 85 градусов, причем перегрев нужно исключать.
Жалюзи системы охлаждения должны правильно открываться, так как только в этом случае гарантируется правильная работа технических агрегатов.
Для автомобиля УАЗ 417 и полноценной работы термостата рекомендуется использовать только высококачественную охлаждающую жидкость, которую рекомендуется заменять с учетом регламента.

Исправное состояние термостата УАЗ 417 оказывает положительное влияние на технические данные автомобиля.

Особенности термостата в УАЗ Патриот

С опытом эксплуатации владельцы УАЗ Патриот заметили, что штатный термостат на 409 двигатель обладает малым ресурсом. Основная причина некорректной работы заключается в том, что клапан внутри термостата начинает открываться раньше, чем наступает температурный уровень, соответствующий рабочему режиму функционирования мотора UAZ Patriot. Если заводом рассчитано, что открытие термостата должно происходить при достижении температурой показателя в 87 градусов, что собственно и является рабочим режимом, то зачастую клапан начинает открываться уже при 76-78 градусах. К чему приводит такая ситуация? Во-первых, прогрев мотора существенно затягивается во времени, а во-вторых, в холодную погоду становится проблематично заполнить салон горячим воздухом.

Проявивший свою неисправность термостат на 409 двигатель подлежит безоговорочной замене. Здесь владельцу рекомендуется не тропиться со сменой узла на штатный аналог, ведь риск поменять шило на мыло весьма высок. Можно поступить рациональней и установить более качественное изделие, например, «TAMA» от «Паджеро».

Также известным вариантом фигурирует «Пекар», однако уровень его рабочей температуры – 80 градусов, а на деле он еле достигает 75о. Характерной особенностью «TAMA» является тот факт, что во время работы температура хладагента повышается на 1 градус. То есть рабочий температурный уровень здесь составляет 88 градусов, а при функционировании штатного изделия – 87 о.

Для мотора «ЗМЗ-409» «TAMA» устанавливается с отсутствием каких-либо потребностей в доработке, поскольку геометрические параметры обеих деталей идентичны. Но это справедливо для комплектаций, оснащенных системами «Евро 3» или «Евро 4».

А если УАЗ Патриот оборудован «Евро 2»? В данном случае установка также возможна, но с условием, если тарелка термостата будет заменена на аналог от штатного изделия. Это необходимо для полного перекрытия клапаном канала к помпе. Также можно имеющуюся тарелку у «TAMA» «подогнать» под идентичные размеры со штатным устройством.

Выполнив такую замену, владелец УАЗ Патриот обеспечит значительно больший ресурс термостата, а мотор начнет прогреваться с заметной эффективностью.

Теперь перейдем к рассмотрению ситуаций, при которых термостату требуется замена. Также уясним, как выявить факт присутствия неисправности?

Уаз Патриот где находится блок иммобилайзера

Как разобрать поворотный кулак Уаз Патриот

Как правильно поставить термостат на двигатель уаз 417

Как-то не очень понятно — «полупомпа» — в смысле помпа на блоке, термостат на ГБЦ? Если так, то лучше найти хороший импортный термостат, тем более, что в этой конструкции и так присутствует полноценный малый круг, когда надо перекрываемый двухклапанным термостатом.

При установке жигулевского термостата требуется организация малого круга. Однако в 417 двигателе, где стоит полупомпа малый круг в блоке, организация еще одного сократит напор в существующем — как быть, что делать, какие есть технические решения, чтобы установить жигулевский термостат. Или вариант только один, подобрать одноклапанный импортный и не морочить голову! Подскажите пожалуйста! Спасибо! С ув….

Про установку термостата есть статья «За рулем» год 2000-2002гг по моему.статья «нужна ли уазу попона».Проверено работает нормально.

бэалександр, ставь жиг. термостат и не парься, «новый» малый круг имеет гораздо большее сечение чем штатный, следовательно жидкость пойдет «по пути наименьшего сопротивления» т.е. по новому малому кругу, и штатный круг глушить неоязательно. И действительно, знакомые у меня на 417 ставили, варили тройник, и все было зашибись, и именно с 417 печка начинала греть «эффективно». Ставь.

Согласен! Этого я и боялся, что ОЖ начнет гонять по новому кругу он запитан выход-всас /ну это как слон хобот себе в зад всунет/, а сопротивление у него /нового малого круга/ мало поэтому поток ОЖ через блок двигла не пойдет. Однако теперь благодаря Вам /и опыту тех, кто ставил/ понятно, что скорость движения ОЖ в блоке будет меньше, но будет /двигло быстрее прогреется/ при закрытом термостате, а когда он откроеться все станет на свои места. Поэтому с такой системой после прогрева двигла, ездить будем с постоянно чуть, чуть приоткрытым термостатом. Так, что все ОК — ставлю! Спасибо успокоили. С ув.

бэалександр, ставь жиг. термостат и не парься,

Только приготовь прокладку под головку, запасную. Пригодится.

А вопросик у меня к Майку880,сегодня хотел Волговский приладить,в магазин пришел с корпусом термостата.Как он ставится в помпу и накрывается корпусом или в корпус вставляется? Я примерял -по диаметру не лезет.А нижнюю ногу с клапаном просто отрезать?

Получается на 417 моторе малый круг не перекрывается при открытии большого?

Но сначала купи два ведра тосола. Ну и прокладку под головку, не забудь.:) А вообще, вот нашёл в матчасти:

Я в 2,5 л двигатель поставил Волговский термостат, предварительно отпилив вторую запорную шайбу (после чего он стал мало отличаться от УАЗного, только отсутствием юбки). Ставил вверх ногами. Обмзали все герметиком и поставили. Термостат, правда, был выкручен до предела. Теперь 80 град держит железно. [Student]

Если поставил волговский ТС вверх ногами (в штатную УАЗкину помпу), то он работать как положено — не будет, т.к термоэлемент ТС не погружен в ОЖ. (той частью, где пружина, нужно ставить внутрь помпы). Сначала двигатель нагревается больше нормы, потом скачком приходит в норму. При таком положении термоэлемент не омывается горячей жидкостью, а греется только за счёт той жидкости, которая проходит через маленькую дырочку. Как нагреется — термостат открывается и дальше нормально работает. Если дырочка забьётся, то термостат может открыться слишком поздно. Сама дырочка изначально предназначена для выхода воздуха при заправке системы. А заклёпка в дырочке болтается и не даёт грязи. прилипать. Жалко будет, разбирать.

Неисправности термостата в Патриоте

В числе главных признаков значится нарушенный рабочий температурный режим. Это можно наблюдать по температурному датчику, когда его стрелка длительное время не может приблизиться к рабочему порогу (87 градусов), а остановилась на значительно низшем показании.

Иногда происходит заклинивание клапана в закрытой позиции. Здесь все будет происходить наоборот, то есть температура продолжит расти далеко за рабочий предел (87 градусов). Появляется риск перегрева мотора. Помимо термостата, в такой ситуации водителя способен «подвести» вентилятор, который может отказаться запускаться в необходимый момент. Также следует проверить уровень хладагента в бачке. Если вентилятор работает и уровень в норме, то теперь можно смело «обвинять» термостат на 409 двигатель.

Как проверить корректность работы термостата? Потребуется демонтаж изделия (рассмотрим ниже). Снятую деталь помещаем в тару с водой. Нагреваем до кипения и наблюдаем за клапаном. Если он отказывается перемещаться, то констатируем выход и строя термостата.

Итак, изделие считается работоспособным, если:

температура начала открытия клапана равна 78 градусам;
температура при полном открытии — 87 градусов.

Замена термостата на уаз

Термостат является важным звеном в системе охлаждения двигателя. Поскольку внедорожники УАЗ — довольно тяжелые рамные машины, их моторы нагружены практически всегда, отсюда возникает риск перегрева. Тут важно, чтобы система охлаждения работала идеально.

Термостат предназначается для распределения охлаждающей жидкости (тосола или антифриза) по так называемым «контурам» охлаждения. Их всего два: малый контур и большой контур. От момента запуска автомобиля и до момента, когда жидкость прогреется до определенной температуры (80-90 градусов) — работает малый круг. Большой круг включается уже после этой температуры, это и есть температура «открытия» термостата. По большому кругу охлаждающая жидкость идет через большой радиатор охлаждения, который находится в передней части автомобиля.

Может быть возможен ремонт? К сожалению нет, однозначно менять, поскольку они не ремонтируются. Причин, по которым может потребоваться замена термостата уаза может быть несколько:

Он может заклинить в закрытом положении, когда работает только малый контур.
В открытом положении, когда работает большой круг, соответственно машина очень долго прогревается.
Промежуточный вариант, когда термостат завис в полуоткрытом или полузакрытом положении.
Возможна такая проблема, в результате которой температура открытия клапана может снизиться на несколько градусов, что опять таки повлечет за собой «недопрогрев» машины до рабочей температуры в зимнее время.

Вот так обычно проверяют реальную температуру открытия клапана
С завода на УАЗы ставятся термостаты, температура открытия которых слишком низкая (82-84 градуса). Поскольку для охлаждения мотора с завода стоит вентилятор на ременном приводе, он работает всегда, когда заведен двигатель. Из-за этого зимой трудно прогреть машину полностью, поэтому необходимо ставить клапан на более высокую температуру. А летом ситуация обратная — необходимо ставить клапан с меньшей температурой открытия. Кардинально проблему решить можно только путем замены родного вентилятора на электрический, лучше даже поставить сразу 2 электро-вентилятора.

Замена в УАЗ Патриот термостата

Замена выполняется на остывшем моторе и имеет следующую последовательность манипуляций.

Сливаем хладагент. Привлекаем подходящую емкость.
Откручиваем крепеж насоса гидросистемы рулевого управления. Насосный агрегат отводим в сторону.
На шланге подвода от радиатора к корпусу термостата UAZ Patriot ослабляем хомут и сдвигаем его.
Отключаем разъемы с проводами от штекеров на корпусе. Замена продолжается.
Верхний хомут, присутствующий на шланге от корпуса к помпе также ослабляем и смещаем, после чего стягиваем сам патрубок.
Откручиваем винты крепежа корпуса, предварительно ослабив крепеж крышки.
Снимает корпус, а затем полностью откручиваем и извлекаем крышку.
Вынимаем термостат.

Перед установкой изделия устанавливаем новую прокладку. Замена завершена.

Подведем итоги

Как выяснилось, термостат на 409 двигатель является весьма важным компонентом в контуре охлаждения. На моторе «ЗМЗ-409» УАЗ Патриот заменить его оказалось несложной процедурой. Производитель рекомендует заменять изношенный элемент новым заводским аналогом, однако, как мы уяснили, это изделие не славится ресурсом и корректной работой. Здесь лучше склониться к выбору более качественного аналога, о котором мы упоминали в данной статье. После сборки контура и запуска мотора проверяем систему на отсутствие утечек хладагента.

Доработка схемы охлаждения УАЗ Patriot

Тюнинг системы охлаждения УАЗ Патриот

Наступила зима и температура начала колебаться около 0. Температура двигателя стала около 79 это максимум. Снял виску особенно ничего не поменялось. Также внес свой вклад демонтаж СРОГ, который подогревал тосол.

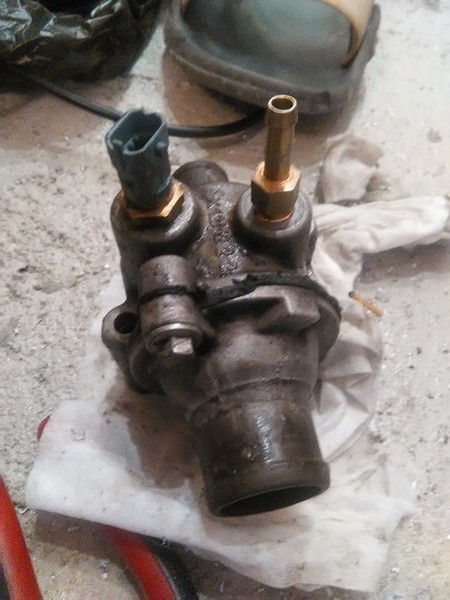

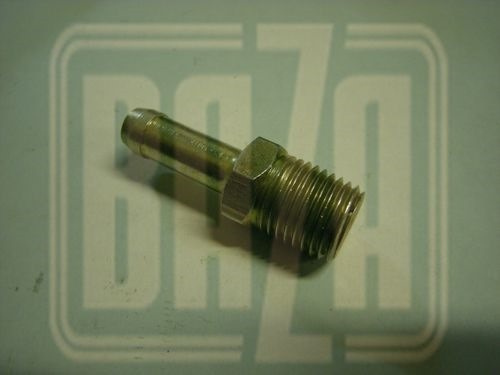

Для начала купил штуцер (Волга, Газель** ЗМЗ / 53-11-1104215) под термостат.

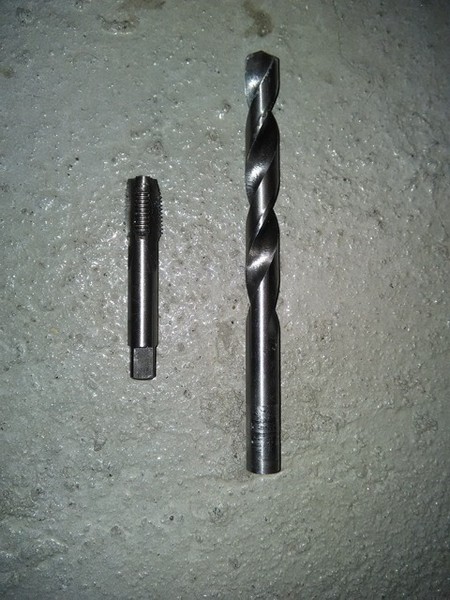

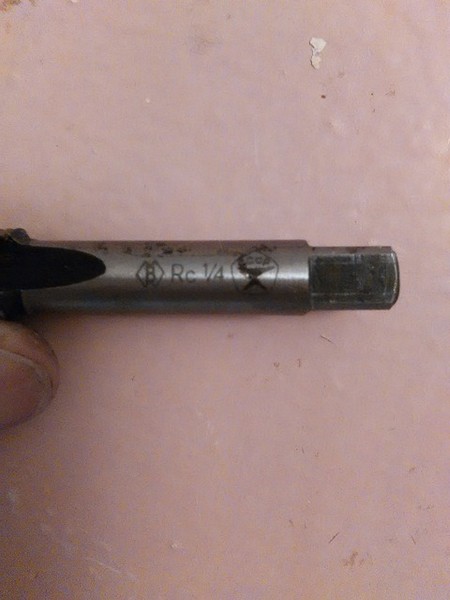

Резьба называется конусная Rc 1/4 дюйма и сверло подобрали под метчик на 11.5 мм, причем по каталогу.

И метчик продали интересный со знаком качества и в масле.

Далее встал вопрос как термостат ставить, на 87 градусов не стал ставить, а купил 107-05 на 82 градуса производства ГАЗ. Решил купить хваленный японский термостат тама на 82 градуса (WV64TA-82A). И оба засунул в кастрюльку понаблюдать за ними. Термометра нужного под рукой не было.

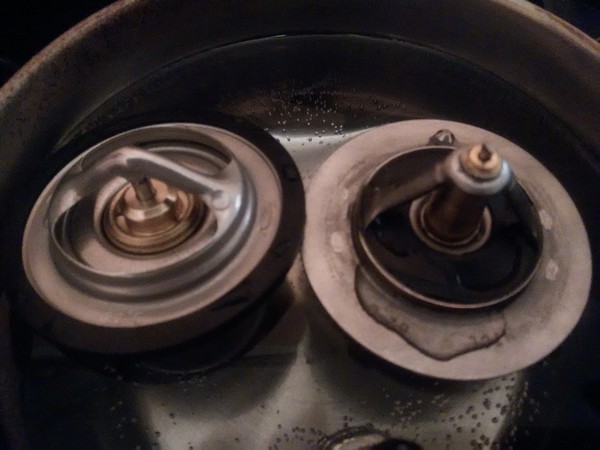

Россия vs Япония

Из наблюдений наш открывается раньше и медленно, закрывается позднее и также медленно.
Тама быстро и резко открывается и быстро закрывается. Максимальное открытие у обоих практически синхронно.

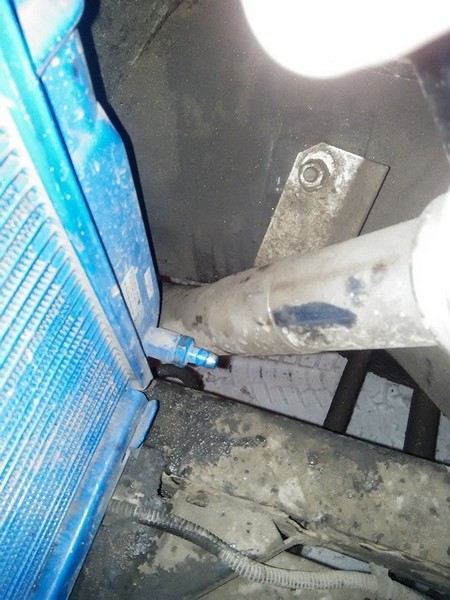

Работы по внедрения начал со слива тосола, так как у меня медный радиатор — это удобно, за счет крантика.

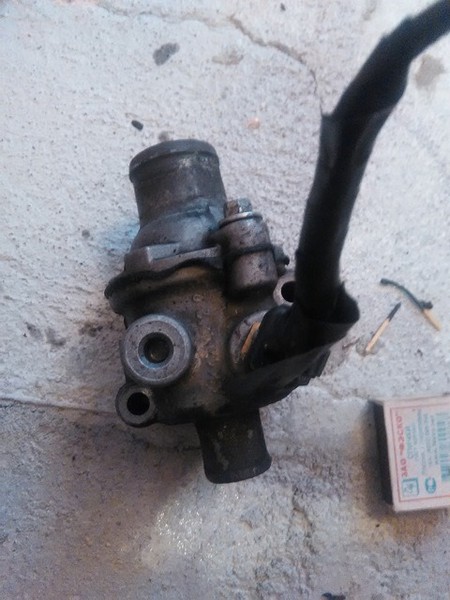

Снимаем корпус термостата

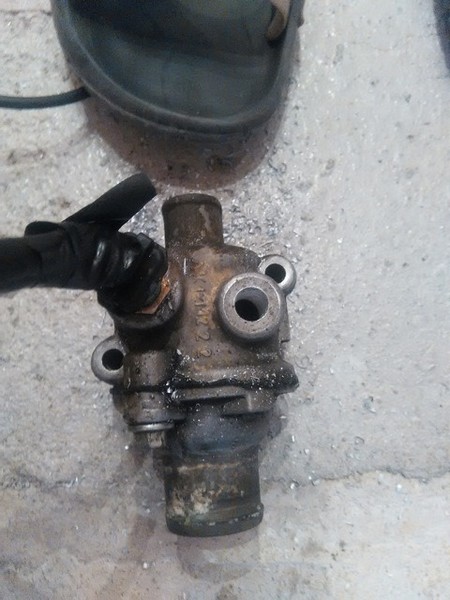

Сверлим отверстие и нарезаем резьбу.

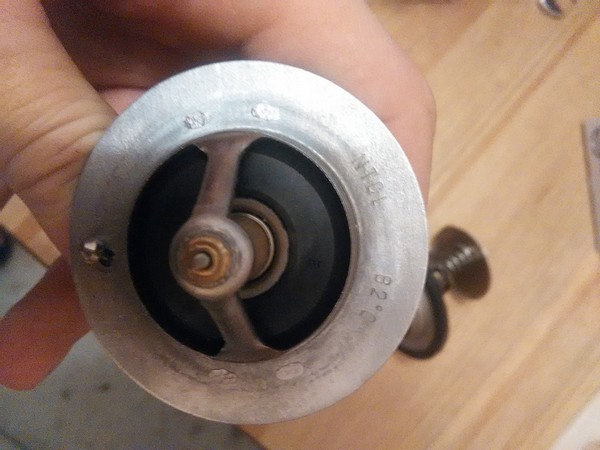

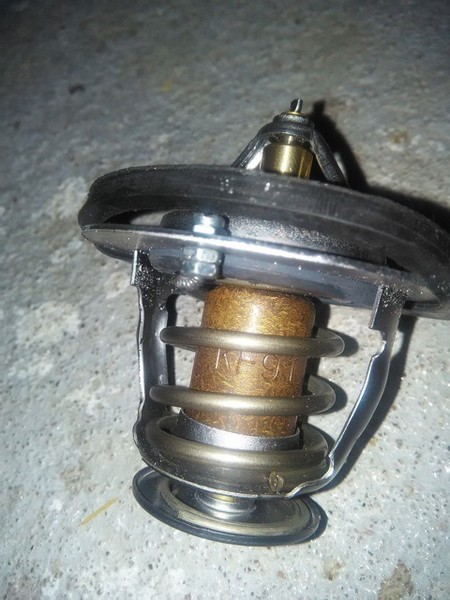

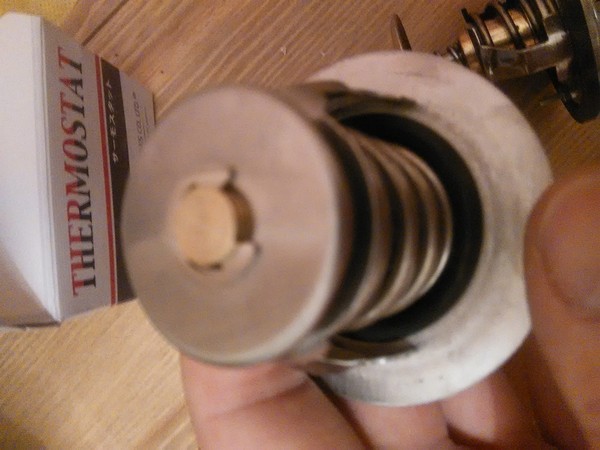

Далее дорабатываем ТАМА до кондиции.
Откусил гирку

Наглухо закрыл отверстие.

Снял нижнюю тарелку из-за ее ненадобности.

Так как тама в диаметре на 1мм больше стандартного термостата, доработал по месту напильником.

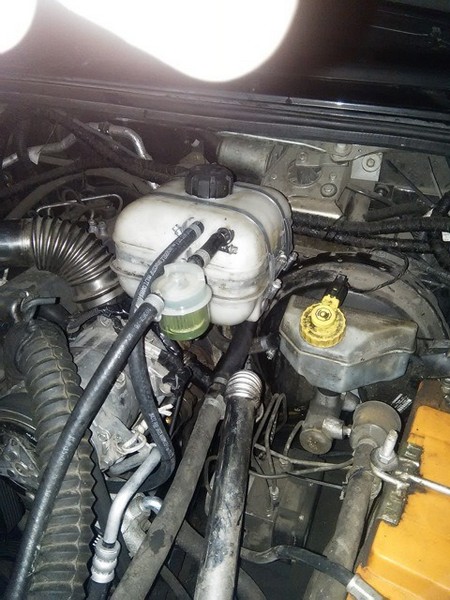

Далее собираю все назад и у бачка появляется еще одни ввод.

Что в итоге:
-Прогревболее быстрый;
-Ранее с бинаром на холостых температура не подымалась выше 77-79, сейчас идет до 84 и тама сбрасывает до 81;
-При движении температура держится около 80-84, при температуре на улице около -1;
-Правильно, что поставил ТАМу и загшлушил отверстие, если не глушить думаю доработка системы охлаждения двигателя УАЗ Патриот не даст полного эффекта

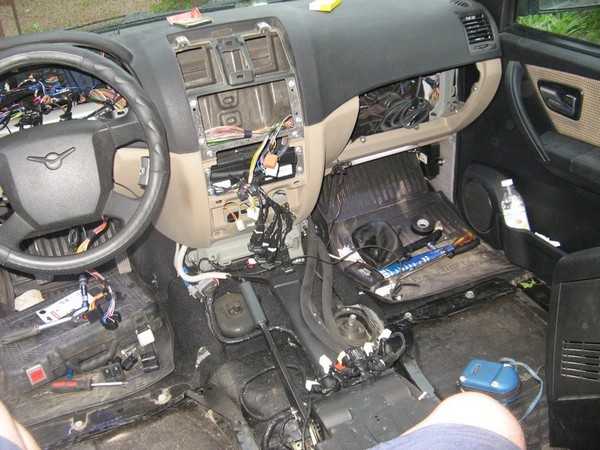

Шумоизоляция моторного щита УАЗ Patriot

Цель: сделать шумоизоляцию моторного щита.

Материал: -Bimast Bomb Premium 4 листа (использовано 2.5 листа) -СПЛЭН 3008 3 листа

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

Модернизированная система охлаждения двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50, жидкостная, закрытая. С принудительной циркуляцией охлаждающей жидкости.

Модернизированная система охлаждения двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50, устройство, схемы, обслуживание.

Заправочный объем системы охлаждения двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 (объем рубашек охлаждения блока и головки цилиндров) — 3,6 литра. Для заливки в систему охлаждения двигателя надо использовать охлаждающие жидкости, приведенные в таблице ниже.

Антифриз и тосол применяемые в модернизированной системе охлаждения двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50.

Не допускается использование воды в качестве охлаждающей жидкости. Применение воды приводит к появлению коррозии и образованию накипи. Которая забивает протоки в головке, блоке цилиндров и радиаторе.

Из-за чего ухудшается циркуляция жидкости и охлаждение деталей двигателя. В результате происходит ускоренный износ деталей двигателя и может произойти выход двигателя из строя. В холодное время года замерзание воды в системе охлаждения может привести к разрушению блока цилиндров, головки цилиндров и радиатора.

Схема модернизированной системы охлаждения и отопления бензинового двигателя ЗМЗ-409051.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с механической коробкой передач Dymos или автоматической коробкой передач Punch 6L50.

Схема модернизированной системы охлаждения и отопления газобензинового двигателя ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с механической коробкой передач Dymos или автоматической коробкой передач Punch 6L50.

Принцип действия и работа модернизированной системы охлаждения двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50.

Циркуляция охлаждающей жидкости в системе создается центробежным водяным насосом, приводимым ремнем от коленчатого вала. Насос подает жидкость в рубашку охлаждения блока цилиндров. Откуда жидкость поступает в рубашку головки цилиндров и к термостату. Термостат автоматически регулирует подачу охлаждающей жидкости в радиатор. В зависимости от ее температуры.

При закрытом термостате вся охлаждающая жидкость циркулирует по малому кругу через радиатор отопителя. При открытии термостата часть охлаждающей жидкости начинает циркулировать по большому кругу через радиатор охлаждения.

Из корпуса термостата и радиатора охлаждения в расширительный бачок отводится воздух при заполнении системы и возникающий в системе охлаждения пар. Слив охлаждающей жидкости из системы осуществляется через пробки.

Оптимальный температурный режим охлаждающей жидкости с точки зрения минимума износов и расхода топлива лежит в пределах плюс 80-100 градусов. Указанная температура поддерживается при помощи термостата, действующего автоматически. Вентилятор и шкив привода вентилятора установлены на опоре вентилятора. Объединенной с передней крышкой головки цилиндров.

Контроль температурного режима двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10.

Контроль температурного режима двигателя осуществляется по указателю температуры и сигнализатору перегрева (контрольная лампа). Находящихся в составе комбинации приборов автомобиля. Указатель температуры охлаждающей жидкости и сигнализатор перегрева управляются сигналом, формируемым блоком управления на основании информации от датчика температуры размещенного в корпусе термостата.

Читать еще: Система охлаждения двигателя шевроле авео т300

Водяной насос модернизированной системы охлаждения двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50.

Центробежного типа. Установлен на крышке цепи. Подача охлаждающей жидкости насосом осуществляется в блок цилиндров. Герметичность насоса обеспечивается самоподжимным торцевым уплотнением. Которое запрессовывается в корпус водяного насоса и напрессовывается на валик подшипника.

Проникающая через уплотнение охлаждающая жидкость не попадает в подшипник, а стекает через отверстие в дренажную полость закрытую заглушкой. Скапливающаяся в дренажной полости жидкость в процессе работы двигателя постепенно испаряется через отверстия. Наличие постоянной течи из контрольного отверстия дренажной полости говорит о потере герметичности уплотнения и необходимости ремонта или замены водяного насоса.

Размеры, допуски и зазоры сопрягаемых деталей водяного насоса.

Подшипник удерживается от перемещения в корпусе водяного насоса фиксатором. Он завернут до упора и закернен. Подшипник с двумя защитными уплотнениями заполнен смазкой на предприятии-изготовителе. В процессе эксплуатации добавления смазки не требуется. На валик подшипника напрессованы стальная штампованная крыльчатка и ступица. К ней крепится тремя болтами изготовленный из пресс-материала дозирующегося стекловолокнита шкив привода насоса.

Привод водяного насоса модернизированной системы охлаждения двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50.

Привод водяного насоса на двигателях ЗМЗ-409051.10 и ЗМЗ-409052.10 без компрессора кондиционера производится поликлиновым ремнем 6PK1275 от шкива коленчатого вала совместно с приводом генератора. Передаточное число привода – 1,15. Натяжение ремня и демпфирование возникающих в приводе колебаний обеспечивается автоматическим механизмом натяжения. В процессе эксплуатации автоматический механизм натяжения не требует обслуживания и регулировки.

Привод вентилятора и насоса ГУР на двигателях ЗМЗ-409051.10 и ЗМЗ-409052.10 без компрессора кондиционера производится от коленчатого вала дополнительным поликлиновым ремнем. Натяжение ремня осуществляется изменением положения насоса ГУР.

Привод водяного насоса на двигателях ЗМЗ-409051.10 и ЗМЗ-409052.10 без компрессора кондиционера с генератором ERAE производится от коленчатого вала совместно с приводом вентилятора, насоса ГУР и генератора одним ремнем. Натяжение ремня осуществляется автоматическим механизмом натяжения. Генератор устанавливается на чугунный кронштейн агрегатов, закрепленный на двигателе.

Привод водяного насоса на двигателях ЗМЗ-409051.10 и ЗМЗ-409052.10 с компрессором кондиционера производится от коленчатого вала совместно с приводом вентилятора, насоса ГУР, генератора и компрессора кондиционера одним ремнем. Натяжение ремня осуществляется автоматическим механизмом натяжения. Компрессор кондиционера и генератор устанавливаются на чугунный кронштейн агрегатов, закрепленный на двигателе.

Термостат модернизированной системы охлаждения двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50.

С твердым наполнителем, одноклапанный. Температура начала открытия клапана термостата 78-82 градуса. Термостат расположен в алюминиевом корпусе, установленном на выходном отверстии рубашки охлаждения головки цилиндров. Крышка корпуса термостата соединена шлангом с радиатором.

Термостат автоматически поддерживает необходимую температуру охлаждающей жидкости в двигателе. Отключая и включая циркуляцию жидкости по большому кругу через радиатор. На холодном двигателе клапан термостата закрыт и вся охлаждающая жидкость циркулирует по малому кругу, минуя радиатор.

При прогреве двигателя и подъеме температуры охлаждающей жидкости до плюс 78-82 градусов, клапан термостата начинает открываться. При этом часть охлаждающей жидкости начинает циркулировать по большому кругу через радиатор охлаждения.

Во фланце термостата выполнено отверстие. Оно служит для выхода воздуха при заправке системы охлаждения. Герметичность соединения крышки термостата с корпусом обеспечивается резиновой прокладкой П-образного профиля, устанавливаемой на опорный фланец термостата.

Термостат в корпус должен быть установлен таким образом, чтобы отверстие во фланце термостата располагалось со стороны фланца крепления к головке цилиндров. Пароотводящий штуцер повернут на 5 градусов в сторону от головки цилиндров с целью удобства монтажа пароотводящего шланга на штуцер.

Запрещается эксплуатация двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 без термостата. Это приведет к долгому прогреву и работе двигателя на пониженном температурном режиме. Поддержание термостатом рабочего температурного режима в системе охлаждения оказывает решающее влияние на износ деталей двигателя и экономичность его работы.

Опора вентилятора.

Опора вентилятора объединена с передней крышкой головки цилиндров. Может применяться передняя крышка головки цилиндров из алюминиевого сплава или из чугуна. В передней крышке головки цилиндров установлен на анаэробном герметике комбинированный специальный подшипник с двухсторонним уплотнением. На его валик напрессована ступица крепления шкива вентилятора.

Подшипник заполнен смазкой на заводе-изготовителе и в процессе эксплуатации добавления смазки не требуется. Со стороны головки цилиндров подшипник закрыт крышкой, установленной на анаэробном герметике. Передний конец ступицы имеет левую резьбу для установки вязкостной муфты с вентилятором. Конструкция передней крышки головки цилиндров с опорой вентилятора неразборная. При выходе из строя подшипника следует заменить узел в сборе.

Обслуживание модернизированной системы охлаждения двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50.

Обслуживание и уход за системой охлаждения заключается в:

— Регулярной проверке уровня охлаждающей жидкости в расширительном бачке.
— Проверке герметичности системы.
— Периодической замене охлаждающей жидкости с промывкой системы.
— Проверке состояния и замене ремня привода вспомогательных агрегатов.
— Проверке состояния подшипников натяжного и направляющих роликов.

Проверка уровня охлаждающей жидкости в модернизированной системе охлаждения двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10.

Проверку уровня охлаждающей жидкости надо производить перед запуском двигателя. Уровень жидкости в расширительном бачке должен соответствовать указанному в руководстве по эксплуатации автомобиля. При необходимости надо долить охлаждающую жидкость в расширительный бачок. Для заправки можно использовать только рекомендованные охлаждающие жидкости.

Проверять уровень охлаждающей жидкости в расширительном бачке следует только на холодном двигателе. И не следует заправлять расширительный бачок выше максимального уровня. Низкозамерзающие охлаждающие жидкости имеют высокий коэффициент теплового расширения. При увеличении температуры их объем существенно увеличивается. В случае частой доливки надо проверить герметичность системы охлаждения и устранить подтекание.

Устранение течи охлаждающей жидкости.

В случае течи охлаждающей жидкости из-под пластмассового патрубка не надо производить устранение течи путем подтяжки винтов патрубка. Это гарантированно приведет к увеличению течи через резьбовые соединения.

Для устранения течи надо:

— Слить охлаждающую жидкость из двигателя.
— Отвернуть винты патрубка и снять патрубок с прокладкой.
— Проверить состояние прокладки патрубка, при необходимости заменить прокладку.
— Удалить остатки герметика с резьбы винтов.
— Вставить винты в отверстия шайб и патрубка.
— Нанести на резьбу винтов анаэробный герметик «Фиксатор-6» или аналогичный («Стопор-6», «Техногерм-5», «Гермикон-2К»).
— Завернуть винты моментом 11,8-17,6 Нм (1,2-1,8 кгсм).
— Залить охлаждающую жидкость в систему охлаждения.

Замена охлаждающей жидкости в модернизированной системе охлаждения двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10.

Замену охлаждающей жидкости необходимо производить в связи с тем, что она начинает терять антикоррозионные свойства. Замену охлаждающей жидкости необходимо производить с промывкой системы охлаждения для лучшего удаления остатков старой охлаждающей жидкости. Присадки свежей охлаждающей жидкости могут вступить в реакцию с остатками старой жидкости. В результате чего ресурс свежезалитой охлаждающей жидкости будет меньше. Для промывки надо использовать дистиллированную воду.

Для слива охлаждающей жидкости из двигателя надо отвернуть сливную пробку на левой стороне блока цилиндров при снятой крышке расширительного бачка. Пробку слива охлаждающей жидкости заворачивать моментом 17,6-34,3 Нм (1,8-3,5 кгсм). Предварительно нанеся на резьбу пробки анаэробный герметик «Фиксатор-6», «Стопор-6», «Техногерм-5», «Гермикон-2К». Или силиконовый герметик «Юнисил-Н70».

Рекомендуется раз в сезон проверять охлаждающую жидкость на помутнение. В случае значительного помутнения охлаждающей жидкости, что является признаком начала интенсивного процесса коррозии деталей системы охлаждения, необходимо незамедлительно заменить охлаждающую жидкость с промывкой системы.

Проверка состояния ремней привода вспомогательных агрегатов и подшипников натяжного и направляющих роликов.

Проверка состояния ремней привода вспомогательных агрегатов и подшипников натяжного и направляющих роликов надо производить при каждом техническом обслуживании. Состояние ремней проверять визуально. При растрескивании, расслоении, обнажении корда и других дефектах ремень подлежит замене. Рекомендуемая периодичность замены ремней – при каждом третьем техническом обслуживании.

Для замены ремня привода водяного насоса:

— Ослабить натяжение ремня привода водяного насоса. Для чего повернуть по часовой стрелке подвижный рычаг с роликом автоматического механизма натяжения ключом за болт ролика и снять ремень привода водяного насоса.
— Установить новый ремень на шкивы коленчатого вала, водяного насоса, генератора, насоса ГУР (двигатели с компрессором кондиционера или с генератором «Erae»), компрессора кондиционера (при наличии) и направляющие ролики (при наличии).
— Повернуть по часовой стрелке подвижный рычаг механизма с роликом ключом за болт ролика. Завести ремень на ролик и освободить ролик. Ремень натянется автоматически.

При обнаружении шума подшипников натяжного или направляющих роликов при работе двигателя или ощутимого люфта ролика (после снятия ремня при его замене) необходимо заменить ролик.

Самостоятельная замена термостата на УАЗ Патриот (змз 409)

Здравствуйте, уважаемые читатели. Тема сегодняшней статьи – замена термостата на УАЗ Патриот (змз 409). Традиционно для нашего сайта статья содержит фото и видеоматериалы.

Термостат — второй по важности конструктивный элемент в системе охлаждения после помпы и при его неисправностях возможны следующие варианты:

Двигатель долго прогревается, а зимой вообще не нагревается выше определенной температуры. Это свидетельствует о том, что термостат заклинил в открытом положении или изменил, свои характеристики и нуждается в замене.
Двигатель кипит и выкидывает антифриз из расширительного бачка, но при этом нижний патрубок радиатора холодный, а верхний горячий – это свидетельствует о том, что термостат заклинил в открытом положении, и также нуждается в замене, а вообще у нас на сайте есть отдельная, подробная статья про типичные неисправности системы охлаждения.

Инструменты необходимые для замены термостата:

Последовательность действий необходимых для замены термостата:

Сливаем всю охлаждающую жидкость из системы охлаждения двигателя УАЗ Патриот.
Отворачиваем крепления насоса ГУР, и отводим сам насос в сторону.
Аккуратно ослабляем хомуты крепления патрубков.
Отсоединяем все провода от датчиков на корпусе термостата, предварительно записав как они подключены (или сфотографировав). Если машине больше 5ти лет, необходимо снимать провода с максимальной осторожностью, так как они становятся хрупкими.
Снимаем патрубок с крышки корпуса термостата и отводим его в сторону.
Ослабляем хомуты крепления шланга, который соединяет корпус термостата и помпу.
Далее отворачиваем болты крепления, которые отвечают за фиксацию корпуса термостата. Важно помнить, что перед снятием корпуса, желательно ослабить крепления крышки.
Теперь спокойно снимаем корпус.
Далее, с помощью рожкового ключа окончательно выкручиваем болты крепления крышки термостата.
Снимаем крышку и извлекаем термостат. Сняв старый термостат, важно обратить внимание на температурную маркировку термостата, чтобы при необходимости приобрести точно такой же.

Заменяем термостат на новый! Который желательно предварительно «сварить», чтобы убедиться в его исправности.

Как сварить термостат?

Опускаем термостат в воду, и постепенно нагреваем её. Важно не упустить температурный момент открытия клапана. Если термостат исправный, клапан начнёт открываться при температуре 72-78 градусов. Стоит отметить, что клапан должен полностью открыться до достижения отметки в 82-96 градусов (в зависимости от характеристик). Если характеристики термостата отличаются от заявленных, обменяйте его у продавца, по нашей статистике только один термостат из трех полностью исправен.

Как в будущем упростить замену термостата?

Многое можно простить разработчикам семейства двигателей змз 406-409, но как за 20 лет серийного производства до сих пор не изменили корпус термостата для удобной замены последнего? На старых двигателях термостат менялся за 10 минут, и для этого требовалось снять один хомут и открутить 3 болта. На змз 406 и потомках уже 20 лет приходиться тратить полтора-два часа времени.

В будущем упростить замену термостата поможет вот такая «рацуха»:

Более подробно о ней можно прочитать вот в этой статье.

На этом у меня сегодня все! Я надеюсь, что статья полностью ответила на вопрос как осуществляется замена термостата на УАЗ Патриот. Если у вас остались вопросы или вы хотите поделиться своим опытом, пишите комментарии.

Уаз патриот диаметр термостата
