StarLine A62 Dialog CAN — диалоговая система защиты автомобиля с интегрированным CAN интерфейсом

StarLine A62 Dialog CAN — диалоговая система защиты автомобиля с интегрированным CAN интерфейсом.

StarLine A62 Dialog CAN — диалоговая система защиты автомобиля с интегрированным CAN интерфейсом.
:

Новинка 2010 года. Надежная автомобильная охранная система с диалоговой авторизацией, индивидуальными ключами шифрования, встроенным CAN интерфейсом. Рассчитана на работу в условиях экстремальных городских помех. Предназначена для защиты автомобилей среднего и высокого ценового диапазона в составе охранного комплека StarLine «Победит».

В автомобильной охранной системе реализован полный набор охранных и сервисных функций, плюс:

Диалоговая авторизация. Диалоговый код управления с индивидуальными ключами шифрования длиной 128 бит исключает интеллектуальный электронный взлом, устойчив ко всем существующим кодграбберам. Для защиты кода использован наиболее совершенный в настоящий момент алгоритм диалогового кодирования, а также инновационный метод прыгающих частот. В этом методе во время передачи команд специализированный трансивер многократно меняет частоты по специальной программе в периоде каждой посылки.
Решение такого уровня, известное под техническим термином «метод расширения спектра со скачкообразной перестройкой частот», впервые в мире используются в системе управления сигнализацией и является весьма существенным усложнением каких-либо попыток взлома кода.

Режим «Мегаполис». Увеличенная дальность управления и оповещения, а также уверенная работа в условиях экстремальных городских радиопомех обеспечивается использованием 128-канального узкополосного запатентованного трансивера с частотной модуляцией и узкой полосой пропускания. Специализированная программа обработки сигналов, узкополосные фильтры, а также оптимальным образом распределенные по краям частотного диапазона 433.92 МГц каналы приема и передачи позволили нам на 8-10 Дб улучшить отношение сигнал-шум и увеличить в 2 раза дальность и помехозащищенность.

Эргономичность и надежность брелка. Брелки имеют инновационный дизайн и скрытое расположение антенны. Это позволяет повысить надежность конструкции брелка и реализовать эргономичный способ управления. В новом 4-кнопочном интерфейсе управления применен принцип «основной кнопки». Легко обнаруживаемая основная кнопка выполняет основную команду сигнализации — включение режима охраны.

Комфорт. В брелках реализован интуитивно понятный принцип управления. Все пиктограммы на брелке на русском языке. Светодиодная подсветка обеспечивает комфортную работу с информацией на дисплее.

Полная защита. Код шифрования «диалог» используется как в основном, так и в дополнительном брелке.

Дополнительные функции. Впервые в сигнализациях появилась возможность получить негромкие сигналы подтверждения на самых обычных 12 В сиренах.

Преимущества для установщиков:

Модернизирован алгоритм программирования функций. Теперь в онлайне на дисплее брелка можно видеть номер функции и ее запрограммированное значение.

Модернизировано управление дополнительными каналами позволившие устанавливать систему StarLine A62 Dialog CAN на все современные автомобили.

Модели StarLine A62 Dialog CAN могут быть легко трансформированы в охранно-поисковый комплекс добавлением одного из GSM/GPS модуля StarLine, которые соединятся с сигнализацией по локальной сети посредством одного единственного 3 контактного разъема.

Встроенный CAN интерфейс позволяет осуществить быструю и квалифицированную установку сигнализации на современные автомобили оборудованные CAN шиной.

Вместо станадартных 15-30 точек подключения необходимо сделать только 6-10 подключений.

Кроме стандартной информации о состоянии зажигания, дверей, капота, багажника с CAN шины получаются сигналы подтверждающие запуск двигателя, что удобно для запусковых систем. Также через CAN шину происходит управление центральным замком, закрытием стекол, открыванием багжника, управлением штатной сигнализацией.

Системы StarLine A62 Dialog CAN совместимы с более чем 150 моделями автомобилей.

Более 50 стандартных и программируемых функций обеспечивают владельцу автомобиля не только надежную защиту, но и комфорт при использовании автомобильной сигнализации StarLine A62 Dialog CAN.
Процесс установки сигнализации

Как включить автозапуск старлайн а62

В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Как включить автозапуск старлайн а62?».

Остановился на сигнализации StarLine A62 Dialog. Плюс доп. брелок идеально влазил в мой выкидной ключик. Автозапуск решил не брать, чето жаба задушила 🙂 На предыдущем авто у меня была сигналка с автозапуском, то заводилась, то не заводилась, плюс на ручник нужно ставить, не оставлять на передачи, кроче решил не париться и взять без автозапуска. Двигатель всё равно прогревается быстро, 3-5 мин и можно ехать…

В сервисе мне поставили её за 2000 + демонтаж старой сигналки 400 руб.

А вот доводчики стёкол не смогли поставить. Как сложно, всё таки, найти хорошего электрика.

Автосигнализация StarLine A62 Dialog младшая модель из нового модельного ряда старлайнов, сигнализация starline a62 dialog обладает самыми необходимыми и современными функциями в том числе диалоговым алгоритмом шифрования, что делает систему starline A62 неуязвимой для преступных синдикатов и в то же время доступной для её владельца.

Автосигнализации starline a62 dialog способны выдерживать морозы и бесперебойно работать при минус 40 градусах, а так же при жаре плюс 85 градусов. Минимальный радиус действия брелка 800 метров, минимальный радиус пейджера 1800 метров. Напряжение питания сигнализации 12 Вольт, потребляемый ток 25 мА.

Функцианальные характеристики систем StarLine A62

— Диалоговый код авторизации
— Энергонезависимая память состояния
— Релейные выходы управления приводами замков дверей
— 1 встроенное и 1 внешнее реле блокировки цепей
— 6 независимых зон охраны
— Пьезо датчик удара
— Датчик температуры салона автомобиля (Индикация температуры отражается на экране пейджера брелка)
— 4 дополнительных канала управления
— Двухступенчатое отпирание дверей
— Выход на стеклоподъёмники (при необходимости после постановки на охрану открытые стёкла автоматически закрываются)
— Возможность управления через модуль GSM/GPS
— Активный и пассивный режимы антиограбления
— Режим иммобилайзера
— 2-х шаговое выключение режима охраны
— Автоматическое включение режима охраны
— Режим поиска автомобиля
— Функция вызова из автомобиля (если водитель ушёл, а он нужен)
— Индикация причины срабатывания сигнализации
— Индикация кол-ва запрограммированных брелков
— Индикация напряжения аккумулятора автомобиля
— Дистанционный выбор типа звучания сирены
— Выбор громкости подтверждающих сигналов
— Режим бесшумной охраны (только световые сигналы и пейджер)
— Отключение звука тревоги при срабатывании датчика удара


Проверенная охранная система с вмонтированным Кан интерфейсом, автозапуском, персональными шифровочными ключами, авторизацией Диалог и встроенной функцией интеллектуального запуска. Сигнализация сделана с учетом экстремальных факторов городских волновых нарушений. Специализирована на машины среднего уровня и бизнес-класса.

При создании StarLine A62 Dialog CAN были учтены все превосходства раннее недоработанных моделей.

Старлайн А62 включает в себя:

  • защищенность от помех;
  • стойкость управляющего сигнала;
  • устойчивость к физическим перегрузкам;
  • рабочую температурную зону;
  • комфорт и эргономичность эксплуатации.

Уникальность сигнализации обуславливается персональным ключом с индивидуальными параметрами. Он вписывается одновременно с брелоками в блок сигнализации. Такой уровень технологичности обеспечивает защиту практически от всех типов код-грабберов.

Основные возможности

  1. Код управления – диалоговый. 128 бит – длина шифрования кода персонального ключа, полностью исключает взлом системы. Инноваторский метод скачущих частот и алгоритм диалоговой кодировки представляет на настоящий момент совершенную защиту от угона. Такой способ осуществляется за счет многократной смены частоты при передаче команд в специальный трансивер.
  2. Скачкообразная перестройка частот с расширением спектра стала мировым решением такого уровня задач.
  3. Эргономика и прочность брелока. Скрытое расположение антенны и уникально разработанный стиль позволяют легко и эргономично управлять им.
  4. Повышенная комфортность. Монтирован брелок с понятным принципом управления. Языковой интерфейс полностью русифицирован. Светодиодная подсветка дисплея обеспечивает удобство при использовании в темное время суток.
  5. Защита 100%. Диалоговый код шифра используется в обоих брелоках (основной и дополнительный)

Возможность получения негромких сигналов на обычных сиренах стала дополнительной функцией.

Основные достоинства StarLine A62 Dialog CAN:

  • препятствие помехам;
  • функция диалоговой защиты;
  • КАН модуль;
  • мультиканальный метод;

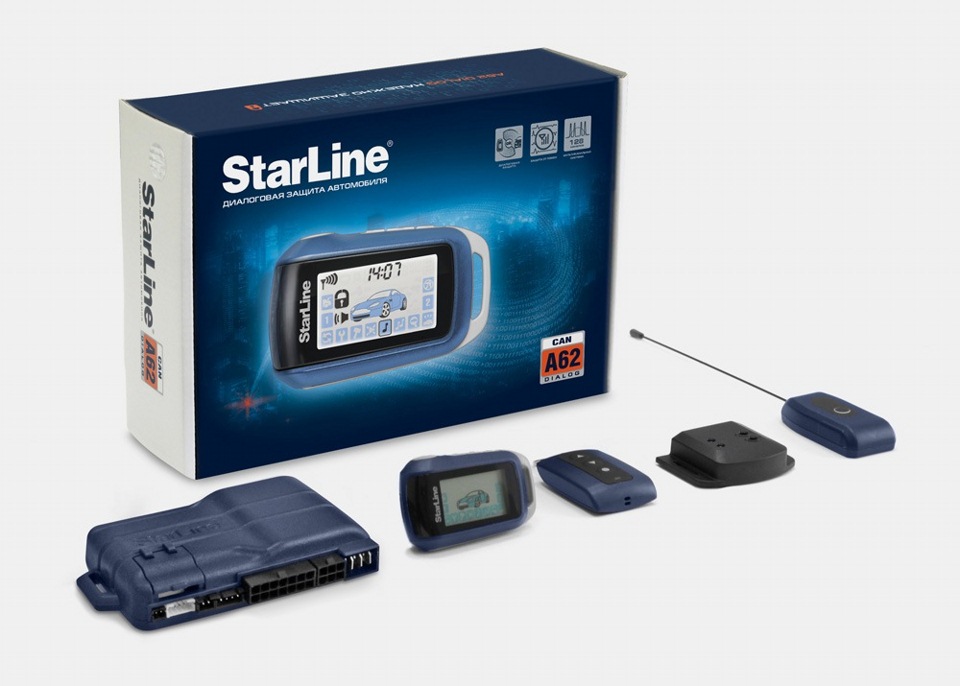

Комплектация поставки автосигнализации

  1. Инструкция по установке.
  2. Инструкция по эксплуатации.
  3. Гарантийный талон.
  4. Заметка пользователя.
  5. Базовый брелок с удаленной системой управления и ЖК-дисплеем.
  6. Центровой процессорный блок.
  7. Модульный приемопередатчик со встроенной антенной.
  8. Запасной брелок управления.
  9. Датчик удара с двумя уровнями.
  10. Батарейка.
  11. Коммутатор капота концевой.
  12. Кабель приемопередатчика.
  13. Кнопка сервиса.
  14. Кабель для датчика удара.
  15. Индикатор со встроенным диодом.
  16. Кабель для подсоединения CAN-шины.
  17. Основной 14-контактный разъемный кабель.
  18. Шнуры для подключения концевых выключателей.
  19. Кабель для центрального замка.
  20. Провода для контакта вмонтированной блокировки.

Технические характеристики

Инструкция по монтажу и эксплуатация

Установка сигнализации должна проводиться только на автомобили с напряжением бортовой сети 12 вольт.

Перед монтированием необходимо убедиться в полной исправности цепей электрооборудования машины, к которым будет непосредственное подключение системы охранного оборудования. Также должны быть исключены ошибки индикации на приборной панели автомобиля.

Монтаж проводов необходимо производить как можно дальше от электрических помех (высоковольтные кабеля, бобины зажигания). Очень важно, чтобы не было взаимодействия проводов с движущимся частями авто – педалями, рулевыми тягами.

Подключение центрального блока и прочих составляющих сигнализации начинайте только после завершения установки.

Для правильной службы автосигнализации, дополнительно устанавливаемые реле шунтируем диодами.

Устанавливая концевые выключатели под капотом и в багажнике, всегда проверяем правильность их работы. Щель между контактами не должна превышать 3 мм, в противном случае это может служить частыми ложными сигналами для тревоги.

Этот товар недоступен для установки, попробуйте выбрать что-то из актуальных предложений:

StarLine А62 Dialog CAN — диалоговая система защиты автомобиля с интегрированным CAN интерфейсом.

При разработке системы StarLine А62 Dialog учитывались все преимущества охранных систем разработанных ранее, и такие факторы как помехозащищенность и криптостойкость управляющего сигнала, способность выдерживать физические перегрузки, рабочий температурный диапазон, удобство и практичность эксплуатации.

Для каждого экземпляра генерируется персональный ключ, параметры которого уникальны. Этот ключ записывается в блок сигнализации одновременно с брелоками. Применение такой технологии обеспечивает защиту от замещающего, алгоритмического и других типов код-грабберов.

Новые возможности с FLEX

Особенности автосигнализации StarLine А62 Dialog:

Преимущества для установщиков:

  • Модернизирован алгоритм программирования функций. Теперь в онлайне на дисплее брелка можно видеть номер функции и ее запрограммированное значение.
  • Модернизировано управление дополнительными каналами позволившие устанавливать систему StarLine А62 Dialog на все современные автомобили.
  • Модели StarLine А62 Dialog могут быть легко трансформированы в охранно-поисковый комплекс добавлением одного из GSM/GPS модуля StarLine, которые соединятся с сигнализацией по локальной сети посредством одного единственного 3 контактного разъема.
  • Для повышения противоугонной защищенности могут быть подключены цифровые беспроводные реле блокировки StarLine R2.
  • Более 50 стандартных и программируемых функций обеспечивают владельцу автомобиля не только надежную защиту, но и комфорт при использовании автомобильной сигнализации StarLine А62 Dialog.
  • центральный блок сигнализации
  • 1 брелок с двусторонней связью с ЖКИ
  • 1 брелок с двусторонней связью без ЖКИ
  • 2-уровневый датчик удара
  • приемопередатчик
  • кнопка капота
  • светодиод
  • сервисная кнопка
  • комплект проводов
  • датчик температуры двигателя
  • инструкция по установке
  • инструкция по эксплуатации
  • памятка пользователя

Системы StarLine А92 Dialog CAN совместимы с более чем 150 моделями автомобилей.

Более 50 стандартных и программируемых функций обеспечивают владельцу автомобиля не только надежную защиту, но и комфорт при использовании автомобильной сигнализации StarLine B92 Dialog CAN.

Список автомобилей, поддерживаемых сигнализацией StarLine А62 Dialog CAN:

BMW-1 (E87, 81, 82, 88),
BMW-3 (E90, 91, 92, 93),
BMW-5 (E60, 61),
BMW-6 (E63, 64),
BMW- 7 (F01/F02, Е65/Е66),
BMW X5 (E70),
BMW X6 (E71)
BMW GT

Cadillac Escalade (2007—), SRX, CTS

Chevrolet Cruze, Captiva

CITROËN C3, С4, С5, Berlingo (2009—), C-Crosser, C3 Picasso, C4 Picasso, Berlingo (2009—)

Focus (2005—) GHIA,
C-MAX GHIA,
KUGA,
S-MAX,
MONDEO (2007—),
GALAXY (2007—)

Honda Accord (2009—), Jazz, Civic, CR-V, Pilot

Infiniti FX35, FX50, EX35, G35X, G37, M35, M45

KIA Sorento (2010–), Mohave

Land Rover Discovery 4, Range Rover (2010—), Range Rover Sport (2010—)

Lexus LX 570, RX (2009—), Lexus LS460, Lexus GX460

Mazda 2, 3 (2009—), 6 (2008—), CX-7

Mercedes-Benz, кузов 164, 169, 171, 203, 204, 209, 211, 212, 216, 219, 221, 245, 251, 463, 639, 906

Mini Cooper (2009—)

Mitsubishi Lancer X, Outlander XL, Mitsubishi Colt (2010—)

X-Trail (2007—),
Note,
Qashqai,
Tiida,
Teana (2008—),
Murano,
Pathfinder (2004—),
Micra (2003—)

Opel Astra H, Astra J (2010—) Zafira B, Corsa D, Vectra C, Insignia, Antara

Porsche Cayenne, Panamera

Peugeot 207, 308, 407, 4007, Partner (2009—)

Seat Altea (2006—), Seat Leon (2006—)

Octavia A5 (2005-2008),
Octavia FL (2009—),
Superb (2009—),
Fabia (2008—),
Roomster

Suzuki SX4, Swift (2004—), Grand Vitara (2005—)

Yaris (2005—),
Auris,
Corolla (2006—),
Avensis (2009—),
Camry (2006—),
RAV-4 (2006—),
Land Cruiser 200
Land Cruiser Prado (2010—)

Touareg,
Passat B6,
Passat CC,
Golf 5,
Golf 6,
Jetta (2006—),
Jetta (2010—)
Golf Plus,
Caddy (2004—),
Touran,
Tiguan,
Multivan T5
Polo (2005—),
Polo (2010—),
Scirocco,
Crafter

Volvo С–30, С–70, S–40 (2004—), S–60 (2005—), S–80 (2005— ), V–70 (2005 — 2008), V–70XC (2005 — 2007), XC–60, XC–70 (2005 — ), XC

Новый мультсериал про автоугоны

Испытание прочности брелков с ЖКИ дисплеем от популярных автосигнализаций .

Архив: Автосигнализация StarLine A62 Dialog CAN

Внимание!

Этот товар недоступен для установки, попробуйте выбрать что-то из актуальных предложений:

StarLine A62 Dialog CAN — диалоговая автосигнализация, с интегрированным CAN интерфейсом.

Основные возможности:

  • Диалоговая авторизация. Диалоговый код управления с индивидуальными ключами шифрования длиной 128 бит исключает интеллектуальный электронный взлом, устойчив ко всем существующим кодграбберам. Для защиты кода использован наиболее совершенный в настоящий момент алгоритм диалогового кодирования, а также инновационный метод прыгающих частот. В этом методе во время передачи команд специализированный трансивер многократно меняет частоты по специальной программе в периоде каждой посылки.
  • Решение такого уровня, известное под техническим термином «метод расширения спектра со скачкообразной перестройкой частот», впервые в мире используются в системе управления сигнализацией и является весьма существенным усложнением каких-либо попыток взлома кода.
  • Режим «Мегаполис». Увеличенная дальность управления и оповещения, а также уверенная работа в условиях экстремальных городских радиопомех обеспечивается использованием 128-канального узкополосного запатентованного трансивера с частотной модуляцией и узкой полосой пропускания. Специализированная программа обработки сигналов, узкополосные фильтры, а также оптимальным образом распределенные по краям частотного диапазона 433.92 МГц каналы приема и передачи позволили нам на 8-10 Дб улучшить отношение сигнал-шум и увеличить в 2 раза дальность и помехозащищенность.
  • Эргономичность и надежность брелка. Брелки имеют инновационный дизайн и скрытое расположение антенны. Это позволяет повысить надежность конструкции брелка и реализовать эргономичный способ управления. В новом 4-кнопочном интерфейсе управления применен принцип «основной кнопки». Легко обнаруживаемая основная кнопка выполняет основную команду сигнализации — включение режима охраны.
  • Комфорт. В брелках реализован интуитивно понятный принцип управления. Все пиктограммы на брелке на русском языке. Светодиодная подсветка обеспечивает комфортную работу с информацией на дисплее.
  • Полная защита. Код шифрования «диалог» используется как в основном, так и в дополнительном брелке.

Дополнительные функции:

  • Впервые в сигнализациях появилась возможность получить негромкие сигналы подтверждения на самых обычных 12 В сиренах.

Преимущества для установщиков:

  • Модернизирован алгоритм программирования функций. Теперь в онлайне на дисплее брелка можно видеть номер функции и ее запрограммированное значение.
  • Модернизировано управление дополнительными каналами позволившие устанавливать систему StarLine A62 Dialog CAN на все современные автомобили.
  • Модели StarLine A62 Dialog CAN могут быть легко трансформированы в охранно-поисковый комплекс добавлением одного из GSM/GPS модуля StarLine, которые соединятся с сигнализацией по локальной сети посредством одного единственного 3 контактного разъема.
  • Встроенный CAN интерфейс позволяет осуществить быструю и квалифицированную установку сигнализации на современные автомобили оборудованные CAN шиной.
  • Вместо станадартных 15-30 точек подключения необходимо сделать только 6-10 подключений.

Системы StarLine A62 Dialog CAN совместимы с более чем 150 моделями автомобилей.

Программа integrator.zip для CAN модуля

Audi

  • A3 (2004—),
  • A4 (2008—),
  • A5,
  • A6 (2004—),
  • Q5,
  • Q7,
  • Allroad (2006—),
  • A8 (2003—),
  • A8 (2010—)
  • Audi TT (2006—);

BMW

  • BMW-1 (E87, 81, 82, 88),
  • BMW-3 (E90, 91, 92, 93),
  • BMW-5 (E60, 61),
  • BMW-6 (E63, 64),
  • BMW- 7 (F01/F02, Е65/Е66),
  • BMW X5 (E70),
  • BMW X6 (E71)
  • BMW GT

Cadillac Escalade (2007—), SRX, CTS

Chevrolet Cruze, Captiva

CITROËN C3, С4, С5, Berlingo (2009—), C-Crosser, C3 Picasso, C4 Picasso, Berlingo (2009—)

Ford

  • Focus (2005—) GHIA,
  • C-MAX GHIA,
  • KUGA,
  • S-MAX,
  • MONDEO (2007—),
  • GALAXY (2007—)

Honda Accord (2009—), Jazz, Civic, CR-V, Pilot

Hummer H2

Hyundai ix55

Infiniti FX35, FX50, EX35, G35X, G37, M35, M45

KIA Sorento (2010–), Mohave

Land Rover Discovery 4, Range Rover (2010—), Range Rover Sport (2010—)

Lexus LX 570, RX (2009—), Lexus LS460, Lexus GX460

Mazda 2, 3 (2009—), 6 (2008—), CX-7

Mercedes-Benz, кузов 164, 169, 171, 203, 204, 209, 211, 212, 216, 219, 221, 245, 251, 463, 639, 906

Mini Cooper (2009—)

Mitsubishi Lancer X, Outlander XL, Mitsubishi Colt (2010—)

Nissan

  • X-Trail (2007—),
  • Note,
  • Qashqai,
  • Tiida,
  • Teana (2008—),
  • Murano,
  • Pathfinder (2004—),
  • Micra (2003—)

Opel Astra H, Astra J (2010—) Zafira B, Corsa D, Vectra C, Insignia, Antara

Porsche Cayenne, Panamera

Peugeot 207, 308, 407, 4007, Partner (2009—)

Seat Altea (2006—), Seat Leon (2006—)

Skoda

  • Octavia A5 (2005-2008),
  • Octavia FL (2009—),
  • Superb (2009—),
  • Fabia (2008—),
  • Roomster

Suzuki SX4, Swift (2004—), Grand Vitara (2005—)

Toyota

  • Yaris (2005—),
  • Auris,
  • Corolla (2006—),
  • Avensis (2009—),
  • Camry (2006—),
  • RAV-4 (2006—),
  • Land Cruiser 200
  • Land Cruiser Prado (2010—)

Volkswagen

  • Touareg,
  • Passat B6,
  • Passat CC,
  • Golf 5,
  • Golf 6,
  • Jetta (2006—),
  • Jetta (2010—)
  • Golf Plus,
  • Caddy (2004—),
  • Touran,
  • Tiguan,
  • Multivan T5,
  • Polo (2005—),
  • Polo (2010—),
  • Scirocco,
  • Crafter

Volvo С–30, С–70, S–40 (2004—), S–60 (2005—), S–80 (2005— ), V–70 (2005 — 2008), V–70XC (2005 — 2007), XC–60, XC–70 (2005 — ), XC–90 (2005—), V–50

Обзор сигнализации Старлайн А62 c подробными инструкциями

В данной автомобильной охранной системе представлен полный набор охранных, сервисных функций, а также диалоговая авторизация. Так, диалоговый код управления с персональными ключами длиной 128 бит способен исключить интеллектуальный электронный взлом, имеет устойчивость ко всем имеющимся кодграбберам. С целью защиты кода применяется наиболее совершенный нынче алгоритм диалогового кодирования, а еще инновационный метод прыгающих частот. В данном методе при передаче команд специализированный трансивер много раз меняет частоты по спецпрограмме в моменте каждой посылки.

Решение подобного уровня, известное еще под таким техническим термином: «метод возможного расширения спектра с перестройкой частот скачкообразного вида», впервые используются в системе управления автосигнализацией и является существенным усложнением попыток взлома имеющегося кода.

Режим «Мегаполис»

Возможность увеличения непосредственной дальности управления и оповещения, а еще уверенной работа в условиях городских радиопомех обеспечивается применением 512-канального узкополосного трансивера с частотной модуляцией, узкой полосой пропускания.

Наличие специализированной программы обработки сигналов, узкополосных фильтров, а также оптимальным образом распределенных по краям диапазона 433.92 МГц каналов приема и передачи предоставило возможность улучшения сигнала отношения сигнал-шум и увеличения дальности и помехозащищенности.

StarLine B62 (Старлайн Б62)

Описание В автомобильной охранной системе B62 реализован полный набор охранных и сервисных функций: Диалоговый код управления с индивидуальными ключами шифрования длиной 128 бит исключает интеллектуальный электронный взлом, устойчив ко всем существующим кодграбберам. Для защиты кода использован наиболее совершенный в настоящий момент алгоритм диалогового кодирования, а также инновационный метод прыгающих частот. В этом методе во время передачи команд специализированный трансивер многократно меняет частоты по специальной программе в периоде каждой посылки. Решение такого уровня, известное под техническим термином «метод расширения спектра со скачкообразной перестройкой частот», впервые в мире используются в системе управления сигнализацией и является весьма существенным усложнением каких-либо попыток взлома кода. Режим «Мегаполис». Увеличенная дальность управления и оповещения, а также уверенная работа в условиях экстремальных городских радиопомех обеспечивается использованием 512-канального узкополосного запатентованного трансивера с частотной модуляцией и узкой полосой пропускания. Специализированная программа обработки сигналов, узкополосные фильтры, а также оптимальным образом распределенные по краям частотного диапазона 433.92 МГц каналы приема и передачи позволили нам на 8-10 Дб улучшить отношение сигнал-шум и увеличить в 2 раза дальность и помехозащищенность. Автоматический контроль канала связи. Обеспечивает проверку нахождения брелка в зоне действия приемопередатчика сигнализации и гарантирует получение сигналов тревоги от автомобиля. При необходимости можно выбрать частоту передачи сигналов контроля в эфир каждые 3, 5, 7 минут или временно отключить контроль связи. Эргономичность и надежность брелка Брелки имеют инновационный дизайн и скрытое расположение антенны. Это позволяет повысить надежность конструкции брелка и реализовать эргономичный способ управления. В новом 4-кнопочном интерфейсе управления применен принцип «основной кнопки». Легко обнаруживаемая основная кнопка выполняет основную команду сигнализации — включение режима охраны. Комфорт В брелках реализован интуитивно понятный принцип управления. Все пиктограммы на брелке на русском языке. Светодиодная подсветка обеспечивает комфортную работу с информацией на дисплее. Полная защита Код шифрования «диалог» используется как в основном, так и в дополнительном брелке. Дополнительные функции Добавлены пользовательские функции определения напряжения заряда автомобильного аккумулятора, просмотра истории тревог с указанием времени события, выбор громкости звучания брелка и выбор мелодии. Впервые в сигнализациях появилась возможность получить негромкие сигналы подтверждения на самых обычных 12 В сиренах. Преимущества для установщиков Модернизирован алгоритм программирования функций. Теперь в онлайне на дисплее брелка можно видеть номер функции и ее запрограммированное значение. Модернизировано управление дополнительными каналами позволившие устанавливать систему StarLine B62 на все современные автомобили. Модели StarLine В62 могут быть легко трансформированы в охранно-поисковый комплекс добавлением одного из GSM/GPS модуля StarLine, которые соединятся с сигнализацией по локальной сети посредством одного единственного 3 контактного разъема. Для повышения противоугонной защищенности могут быть подключены цифровые беспроводные реле блокировки StarLine R2. Комплектация центральный блок сигнализации 1 брелок с двусторонней связью с ЖКИ 1 брелок с двусторонней связью без ЖКИ 2-уровневый датчик удара приемопередатчик кнопка капота светодиод сервисная кнопка комплект проводов датчик температуры двигателя инструкция по установке инструкция по эксплуатации памятка пользователя

Эргономичность, надежность брелка

Брелки обладают инновационным дизайном, скрытым расположением антенны. Это позволяет осуществить повышение надежности конструкции брелка и реализацию эргономичного способа управления. Так, в новом 4-кнопочном интерфейсе управления применяется принцип «основной кнопки». Основная кнопка, которая с легкостью обнаруживается, выполняет такую основную команду сигнализации, как включение охранного режима.

Полнейшая защита


Код шифрования используем и в основном, и в дополнительном брелке. Имеются дополнительные функции. Добавились пользовательские функции выявления напряжения заряда аккумулятора автомобиля, просмотра истории тревог с непосредственным указанием времени события, выбором громкости звучания брелка и выбором мелодии. Впервые в сигнализациях имеется возможность получения негромких сигналов подтверждения на обычных 12 В сиренах.

Технические характеристики

  • Изображение
  • Текст

Старлайн а 62 руководство пользователя

Установка автосигнализации Star Line A62 Dialog

StarLine A62 Dialog — диалоговая охранная система автомобиля.

Starline A62 Dialog — новинка 2010 года. Работает в режиме диалоговой авторизации с индивидуальными ключами шифрования. Предназначена для охраны автомобилей среднего и премиум-класса в составе охранного комплека StarLine «Победит».

Данная автосигнализация обладает полным набором охранных и сервисных функции, плюс:

Диалоговая авторизация

Диалоговая авторизация – это диалоговый код управления (длиной 128 бит), формируемый при помощи индивидуальных ключей шифрования. Обеспечивает надежную защиту от интеллектуального электронного взлома всех существующих кодграбберов.

Надежная защита кода достигается за счет использования самого совершенного в настоящее время алгоритма диалогового кодирования и метода прыгающих частот. На практике это реализуется следующим образом: при передаче команд специальный трансивер проводит многократное изменение частоты сигнала в течение каждой посылки.

Данный метод кодирования, более известный в технике как «метод расширения спектра со скачкообразной перестройкой частот», впервые применен в автомобильной сигнализации и существенно усложняет попытки взлома кода.

Режим «Мегаполис»

Отличается увеличенной дальностью управления и оповещения, а также надежностью работы в условиях экстремальных городских радиопомех. Такие характеристики достигаются за счет применения 128-канального запатентованного частотно-модулирующего трансивера с узкой полосой пропускания. Помимо этого, применение других усовершенствований позволило на 8-10 дБ улучшить соотношение «сигнал-шум» и соответственно, в 2 раза увеличить дальность приема сигнала.

Эргономичность и надежность брелка

Брелки выполнены в современном стильном дизайне со скрытым расположением антенны. Это увеличивает надежность конструкции брелка и добавляет эргономичности в управлении. В удобном 4-кнопочном интерфейсе реализован принцип «основной кнопки», позволяющий легко выполнять основную команду — включение режима охраны.

Комфорт

Для удобства потребителей брелки сигнализации имеют интуитивно понятный интерфейс с пиктограммами на русском языке. Наличие светодиодной подсветки дисплея обеспечивает комфортную работу с информацией в темное время суток.

Полная защита

Диалоговый код шифрования применяется как в основном, так и в дополнительном брелке.

Дополнительные функции .

Впервые в автосигнализациях реализована возможность получения тихих звуковых сигналов подтверждения через обычные 12 В сирены.

Преимущества от установщиков компании Автостудия:

  • Модернизированный алгоритм программирования функций позволяет в онлайн-режиме видеть на дисплее порядковый номер функции и ее запрограммированное значение.
  • Благодаря усовершенствованному управлению дополнительными каналами устанавка автосигнализации Starline A62 Dialog возможна на все современные автомобили.

Автосигнализация StarLine A62 Dialog проста и удобна в эксплуатации, а набор из 50 стандартных и программируемых функций обеспечивает высочайший уровень защиты автомобиля.

Инструкция по установке (Описание и размещение) >>

Установка автосигнализации должна производиться квалифицированными специалистами. Автосигнализация является сложным техническим устройством, предполагающим подключение к цепям автомобиля, связанным с работой двигателя.

Технические характеристики

* Дальность действия брелков может уменьшаться в зависимости от места установки приемопередатчика, месторасположения автомобиля и пользователя, радиочастотных помех, погодных условий, напряжения автомобильного аккумулятора и напряжения элемента питания брелка.

Автомобильная охранная система StarLine A62 Dialog разрешена к использованию на территории РФ и соответствует всем требованиям нормативных документов РФ. Срок службы StarLine A62 Dialog составляет 5 лет при условии, что изделие устанавливается и эксплуатируется в соответствии с данной инструкцией по установке сигнализации.

Производитель оставляет за собой право вносить незначительные изменения в конструкцию, дизайн и комплектацию данного изделия, не ухудшающие его технические характеристики без предварительного уведомления.

Комплект поставки

  • 1, 2, 3, 4 — инструкции по установке и эксплуатации, гарантийный талон и памятка пользователя;
  • 5 — основной брелок дистанционного управления с жидкокристаллическим (ЖК) дисплеем;
  • 6 — центральный процессорный блок;
  • 7 — модуль приемопередатчика с антенной;
  • 8 — дополнительный брелок дистанционного управления;
  • 9 — двухуровневый датчик удара;
  • 10 — батарейка для брелка с ЖК дисплеем;
  • 11— кабель приемопередатчика;
  • 12 — сервисная кнопка;
  • 13 — кабель датчика удара;
  • 14 — светодиодный индикатор;
  • 15 — концевой выключатель капота*;
  • 16 — основной кабель с 14-контактным разъемом;
  • 17 — провода подключения концевых выключателей;
  • 18 — кабель центрального замка с 6-контактным разъемом;
  • 19 — кабель подключения встроенной блокировки;

* вид концевого выключателя может меняться в зависимости от партии поставки.

Общие требования по монтажу

Установка сигнализации StarLine А62 Dialog возможна на автомобили с напряжением бортовой сети 12В.

  • Перед монтажом автосигнализации убедитесь в исправности цепей электрооборудования автомобиля, к которым будет подключена охранная система. А также в отсутствии индикации ошибок штатного оборудования автомобиля на приборной панели («Сheck engine», «Аirbag» и других).
  • Прокладку проводов производите как можно дальше от источников электрических помех: катушки зажигания, высоковольтных проводов и т.п. Обратите внимание на то, чтобы провода не соприкасались с движущимися частями конструкции автомобиля – педалями, рулевыми тягами и т.п.
  • Центральный блок и другие компоненты сигнализации подключайте к разъемам кабелей только после завершения монтажа.
  • Для корректной работы автосигнализации все дополнительно установленные реле должны быть шунтированы диодами.
  • При установке концевых выключателей под капотом и в багажнике, проверьте правильность их работы. При закрытом капоте или багажнике зазор между контактами в выключателе должен быть не менее 3 мм. Неправильная установка кнопочных выключателей часто является причиной ложных тревог.

Размещение компонентов автосигнализации

Центральный блок разместите в салоне в скрытом месте, например под приборной панелью. Для предотвращения попадания в блок влаги рекомендуется установить его таким образом, чтобы исключить стекание капель конденсата по проводам внутрь корпуса. Закрепите блок на плоской поверхности с помощью саморезов или двухстороннего скотча так, чтобы исключить его перемещение при вибрациях. Так же при установке следует учесть, что в центральном блоке находится измеритель температуры салона, поэтому размещать его нужно как можно дальше от источников тепла, в противном случае показания температуры могут отличаться от реальной температуры в салоне.

Модуль приемопередатчика (антенный модуль) закрепите на лобовом стекле автомобиля или под приборной панелью так, чтобы от антенны до металлических деталей кузова, датчика дождя или освещенности было не менее 5 см. В этом случае обеспечивается максимальная дальность действия брелков. Не следует размещать модуль приемопередатчика на лобовом стекле в местах нанесения солнцезащитной полосы или тонировки, так как это может снизить дальность управления и оповещения автосигнализации. Шлейф от центрального блока к модулю приемопередатчика запрещается прокладывать рядом и заматывать в один жгут с кабелями датчиков удара и входами концевых выключателей дверей, капота и багажника.

Сирену (в комплект не входит) разместите под капотом как можно дальше от источников тепла и влаги. Рупор сирены направьте вниз, чтобы избежать накопления воды. Убедитесь, что сирена и ее провода недоступны из-под машины, а также не касаются движущихся частей автомобиля. Если сирена имеет встроенный аккумулятор, то необходимо обеспечить легкий доступ к замочной скважине ее отключения. При подключении рекомендуем устанавливать дополнительный предохранитель (3 А) для защиты цепи питания автономной сирены.

Датчик удара необходимо разместить на металлической поверхности, обеспечив надежную фиксацию. Для этого можно использовать двусторонний скотч или пластиковую стяжку. Не рекомендуется размещать датчик на пластике отделки салона, т.к. это приводит к ложным срабатываниям датчика. После установки датчика его необходимо настроить.

Светодиодный индикатор закрепите на видном месте на приборной панели.

Сервисную кнопку установите в скрытом, но доступном для пользователя месте.

Подключение автосигнализации

Назначение разъемов и их контактов

Назначение контактов разъема «Х2»

Назначение контактов разъема «Х4»

СТАРЛАЙН StarLine A92 Dialog — инструкция на русском языке
Руководство по эксплуатации автомобильной сигнализации Старлайн A92 Dialog

Благодарим Вас за выбор автомобильной охранной системы СтарЛайн А92 и желаем Вам успешных и безопасных поездок!

ПОЖАЛУЙСТА ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО !

Установка автосигнализации должна производиться квалифицированными специалистами. Автосигнализация является сложным техническим устройством, предполагающим подключение к электрическим цепям автомобиля, связанным с работой двигателя.

Мы настоятельно НЕ рекомендуем носить брелок от автосигнализации на одной связке с ключами от автомобиля.

Если на дисплее брелока появится иконка , предупреждающая о разряде элемента питания брелка, заблаговременно примите меры к замене элемента питания. Рекомендуем хранить новый запасной элемент питания в автомобиле, сохраняя его заводскую упаковку.

Прочитайте внимательно данную инструкцию и обратите особое внимание на разделы, отмеченные знаком (!) .

Обязательные меры безопасности при использовании
функции запуска двигателя

Необходимо помнить, что автомобиль является средством повышенной опасности. Раздел 12.8. правил дорожного движения гласит: «Водитель может покидать свое место или оставлять транспортное средство, если им приняты необходимые меры, исключающие самопроизвольное движение транспортного средства или использование его в отсутствии водителя».

Перед эксплуатацией автосигнализации StarLine A92 Dialog внимательно ознакомьтесь с мерами безопасного использования функции дистанционного или автоматического запуска двигателя, изложенными ниже.

  1. Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.
  2. Всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном состоянии и исключать возможность движения автомобиля.
  3. Оставляя автомобиль, обязательно устанавливайте рычаг управления автоматической трансмиссии в положении «PARK», а рычаг переключения ручной коробки передач – в нейтральное положение.
  4. Если в Вашем автомобиле используется ручная коробка передач, то перед включением функции дистанционного или автоматического запуска двигателя обязательно выполняйте процедуру подготовки к запуску двигателя — «программную нейтраль».
  5. Никогда не запускайте двигатель автомобиля в отсутствии водителя, если кто-либо находится перед автомобилем или позади него.
  6. Никогда не передавайте брелки управления автосигнализацией детям, а также другим лицам без их предварительного ознакомления с настоящей инструкцией.
  7. На автомобилях с ручной коробкой передач не рекомендуется производить дистанционный или автоматический запуск двигателя, если автомобиль находится вне зоны видимости, и пользователь автосигнализации не в состоянии контролировать процесс запуска двигателя.
  8. Перед тем как включать функцию дистанционного или автоматического запуска двигателя необходимо:
  • убедиться в исправном состоянии автомобиля;
  • убедиться в наличии достаточного количества топлива, масла, охлаждающей жидкости и т.д.;
  • установить параметры работы отопителя салона (кондиционера), обогрева стекол и других аксессуаров на необходимые уровни;
  • установить регулятор обдува салона на циркуляцию воздуха, что позволит более эффективно прогреть или охладить воздух в автомобиле.

Введение

StarLine А92 Dialog — современная автомобильная охранная система.
Защитные свойства системы реализованы по инновационным технологиям.

Технические характеристики

Диапазон частот радиосигналов управления . от 433,05 до 434,79 МГц

Количество частотных каналов управления . 128

Максимальный радиус действия брелока в режиме передатчика . 800 м*

Максимальный радиус действия брелка в режиме пейджера . 2000 м*

Максимальный радиус действия брелока без обратной связи . 15 м*

Тип датчика удара . пьезоэлектрический

Рабочая температура . от –40 до +85 °С

Напряжение питания постоянного тока . 9 -18 В

Ток, потребляемый сигнализацией в режиме охраны . не более 25 мА

Максимально допустимый ток на выходах:

  • подключения сирены . 2 А
  • подключения указателей поворота . 2х 7,5 А
  • управления электроприводами замков дверей . 15 А
  • включения зажигания . 25/30 А
  • включения АСС . 25/30 А
  • включения стартера . 25/30 А
  • встроенной блокировки двигателя . 15 А
  • внешней блокировки двигателя . 200 мА
  • дополнительных каналов управления . 200 мА

Питание брелка с обратной связью . 1,5В (1 элемент питания типа ААА)

Питание брелока без обратной связи . 3В (1 элемент питания типа CR2450)

* Дальность действия брелка может уменьшаться в зависимости от места установки приемопередатчика, месторасположения автомобиля и пользователя, радиочастотных помех, погодных условий, напряжения автомобильного аккумулятора и напряжения элемента питания брелока.

Автосигнализации StarLine А92 Dialog разрешены к использованию на территории РФ и соответствуют всем требованиям нормативных документов РФ.

Срок службы автосигнализаций StarLine А92 Dialog составляет 5 лет при условии, что они устанавливаются и эксплуатируются в строгом соответствии с инструкциями по установке и эксплуатации.

Охранные и сервисные функции сигнализации

Охраняемые зоны автомобиля и способы их контроля
  • Двигатель – обычные реле/цифровые радиореле StarLine DRR (опция)
  • Двери, капот, багажник, стояночный тормоз – концевые выключатели
  • Зажигание – вход контроля цепи зажигания
  • Кузов – двухуровневый датчик удара
Защищенность сигнализации
  • Диалоговый код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом.
  • Запатентованный 128-канальный узкополосный трансивер обеспечивает надежную работу в условиях городских помех.
  • Запоминание исходного состояния при отключении питания и возврат в то же состояние при восстановлении питания.
  • Прерывание сигналов тревоги без выключения режима охраны.
Защитные и противоугонные функции сигнализации
  • Режим охраны со звуковыми и световыми сигналами тревоги.
  • Подача сигналов оповещения о тревоге на брелок с обратной связью.
  • Бесшумное включение/выключение режима охраны.
  • Режим бесшумной охраны.
  • Режим охраны с работающим двигателем.
  • Включение/выключение охраны без использования брелка.
  • Автоматический возврат в режим охраны при случайном выключении.
  • Автоматическое включение режима охраны.
  • Режим иммобилайзера.
  • Режим антиограбления.
  • Функция «Паника».
  • Программируемый персональный код экстренного отключения
  • Сохранение блокировки двигателя при демонтаже сигнализации
Самодиагностика и индикация режимов работы
  • Информативный брелок с жидкокристаллическим дисплеем
  • Светодиодная подсветка дисплея брелка
  • Автоматический контроль охранных датчиков с отключением неисправных и сообщением об отключении
  • Индикация состояния сигнализации светодиодом и на дисплее брелка
  • Индикация состояния и причин срабатывания сигнализации по 7 зонам охраны
  • Индикация неисправной зоны при включении режима охраны
  • Индикация факта срабатывания сигнализации звуковыми сигналами
  • Светодиодная индикация исправности концевых выключателей
Сервисные функции сигнализации
  • Обход зоны дверей на время задержки погасания салонного света
  • Дистанционное отключение датчиков по уровням в режиме охраны
  • Дистанционное управление центральным замком
  • Управление центральным замком от замка зажигания
  • Двухшаговое отпирание замков дверей
  • Двухимпульсное отпирание замков дверей
  • Возможность реализации функции «комфорт»
  • 4 канала управления дополнительным оборудованием
  • Управление освещением салона автомобиля
  • Режим поиска автомобиля
  • Сервисный режим
  • Режим вызова из автомобиля (поиск брелка)
  • Защита от случайного нажатия кнопок брелка
  • Звуковой и вибро режимы работы основного брелка
  • Раздельная индикация температуры в салоне и под капотом автомобиля
  • Индикация напряжения АКБ автомобиля
  • Программирование новых и стирание утерянных брелков
  • Дистанционное программирование режимов и функций сигнализации
  • Индикация текущего времени, будильник
Функции запуска двигателя
  • Дистанционный запуск / остановка двигателя
  • Дистанционное продление работы запущенного двигателя
  • Автоматический запуск двигателя по температуре, по будильнику, периодический запуск каждые 2, 3, 4 или 24 часа.
  • Выбор типа двигателя: бензин / дизель
  • Выбор типа трансмиссии: автоматическая / ручная
  • Контроль работы двигателя по сигналам таходатчика, генератора или по изменению напряжения бортовой сети
  • Автоматическая защита от перекрутки стартера при запуске двигателя
  • Индикация оставшегося времени работы запущенного двигателя на дисплее брелка

Управление сигнализацией СтарЛайн А92 с помощью брелков

Брелки управления сигнализацией

Система комплектуется двумя брелками управления:

4-х кнопочный брелок с обратной связью и жидкокристаллическим (ЖК) дисплеем3-х кнопочный брелок без дисплея

Сигнализация выполняет заложенные в нее функции либо автоматически, либо по сигналам брелока при нажатии кнопок. Часть предусмотренных функций и некоторые параметры работы сигнализации могут изменяться путем программирования.

Сигнализация комплектуется 4-кнопочным брелком управления с обратной связью и жидкокристаллическим дисплеем и 3-кнопочным брелком управления с обратной связью без ЖК-дисплея.

При выполнении сигнализацией команд, переданных с любого брелка, изменении параметров и режимов работы сигнализации и срабатывании тревоги, информация о состоянии охранной системы передается на брелки с ЖК-дисплеями. При этом на экранах брелков отображается текущее состояние сигнализации, включаются звуковые и вибросигналы, работает подстветка.

В брелке с LCD дисплеем использован оригинальный курсорный способ выбора некоторых команд управления, при котором разным командам соответствует своя иконка, высвечиваемая на индикаторе брелока. Кроме этого, на ЖК-дисплей брелка выводится информация о текущем времени, включенном будильнике, температуре двигателя и салона автомобиля.

Основной и дополнительный брелки равноценны по криптостойкости.

Для передачи команд управления в обоих брелках используется специальный алгоритм шифрования «Быстрый диалог», исключающий интеллектуальный электронный взлом.

Информация о состоянии охранной системы передается на основной брелок при

— срабатывании датчиков и возникновении тревоги

— выполнении команд, переданных с других брелков

— изменении режимов работы и функций сигнализации

при этом на дисплее отображается текущее состояние сигнализации, включаются звуковые, вибросигналы и подсветка дисплея.

Кроме этого на ЖК-дисплей брелка выводится информация о текущем времени, включенном будильнике, напряжении АКБ и температуре в салоне автомобиля.

Для того, чтобы максимально использовать возможности, предоставляемые охранной системой, мы рекомендуем использовать основной брелок управления.

Дополнительный брелок мы рекомендуем использовать только при отсутствии возможности работы с основным. Функции пейджера в дополнительном брелке не реализованы, он предназначен только для передачи основных команд управления.

Продолжительность нажатия кнопок брелков

(i) В этом разделе и далее используются следующие определения продолжительности и последовательности нажатия кнопок брелков:

  • короткое нажатие — одно нажатие кнопки (или двух кнопок) продолжительностью менее 0,5 секунды;
  • длительное нажатие — нажатие и удерживание кнопки или двух кнопок до появления мелодичного звукового сигнала;
  • двойное нажатие — два нажатия одной кнопки в течение 1 секунды;
  • последовательное нажатие два нажатия одной или разных кнопок. Первое нажатие должно быть длительным (до появления звукового сигнала), второе нажатие — кратковременным (после отпускания первой кнопки).

Основные команды брелков

* Внимание! Если режим антиограбления включен брелком — отключить его можно только путем ввода персонального кода (см. стр. 80).

Старлайн а 62 руководство пользователя

STARLINE B62 Dialog

StarLine B62 Dialog – диалоговая система защиты автомобиля.
Новинка 2010 года. Надежная автомобильная охранная система с диалоговой авторизацией, и индивидуальными ключами шифрования. Рассчитана на работу в условиях экстремальных городских помех. Предназначена для защиты автомобилей среднего и высокого ценового диапазона в составе охранного комплекса StarLine «Победит». Автоматический контроль канала связи.

В автомобильной охранной системе реализован полный набор охранных и сервисных функций, плюс:

Диалоговая авторизация. Диалоговый код управления с индивидуальными ключами шифрования длиной 128 бит исключает интеллектуальный электронный взлом, устойчив ко всем существующим кодграбберам. Для защиты кода использован наиболее совершенный в настоящий момент алгоритм диалогового кодирования, а также инновационный метод прыгающих частот. В этом методе во время передачи команд специализированный трансивер многократно меняет частоты по специальной программе в периоде каждой посылки.
Решение такого уровня, известное под техническим термином «метод расширения спектра со скачкообразной перестройкой частот», впервые в мире используются в системе управления сигнализацией и является весьма существенным усложнением каких-либо попыток взлома кода.

Режим «Мегаполис». Увеличенная дальность управления и оповещения, а также уверенная работа в условиях экстремальных городских радиопомех обеспечивается использованием 512-канального узкополосного запатентованного трансивера с частотной модуляцией и узкой полосой пропускания. Специализированная программа обработки сигналов, узкополосные фильтры, а также оптимальным образом распределенные по краям частотного диапазона 433.92 МГц каналы приема и передачи позволили нам на 8-10 Дб улучшить отношение сигнал-шум и увеличить в 2 раза дальность и помехозащищенность.

Автоматический контроль канала связи. Обеспечивает проверку нахождения брелка в зоне действия приемопередатчика сигнализации и гарантирует получение сигналов тревоги от автомобиля. При необходимости можно выбрать частоту передачи сигналов контроля в эфир каждые 3, 5, 7 минут или временно отключить контроль связи.

Эргономичность и надежность брелка. Брелки имеют инновационный дизайн и скрытое расположение антенны. Это позволяет повысить надежность конструкции брелка и реализовать эргономичный способ управления. В новом 4-кнопочном интерфейсе управления применен принцип «основной кнопки». Легко обнаруживаемая основная кнопка выполняет основную команду сигнализации — включение режима охраны.

Комфорт. В брелках реализован интуитивно понятный принцип управления. Все пиктограммы на брелке на русском языке. Светодиодная подсветка обеспечивает комфортную работу с информацией на дисплее.

Полная защита. Код шифрования «диалог» используется как в основном, так и в дополнительном брелке.

Дополнительные функции. Добавлены пользовательские функции определения напряжения заряда автомобильного аккумулятора, просмотра истории тревог с указанием времени события, выбор громкости звучания брелка и выбор мелодии. Впервые в сигнализациях появилась возможность получить негромкие сигналы подтверждения на самых обычных 12 В сиренах.

Преимущества для установщиков:

    – Модернизирован алгоритм программирования функций. Теперь в онлайне на дисплее брелка можно видеть номер функции и ее запрограммированное значение.
    – Модернизировано управление дополнительными каналами позволившие устанавливать систему StarLine B62 Dialog на все современные автомобили.
    – Модели StarLine В62 Dialog могут быть легко трансформированы в охранно-поисковый комплекс добавлением одного из GSM/GPS модуля StarLine, которые соединятся с сигнализацией по локальной сети посредством одного единственного 3 контактного разъема.
    – Для повышения противоугонной защищенности могут быть подключены цифровые беспроводные реле блокировки StarLine R2.

Более 50 стандартных и программируемых функций обеспечивают владельцу автомобиля не только надежную защиту, но и комфорт при использовании автомобильной сигнализации StarLine B62 Dialog.

Комплектация:

    центральный блок сигнализации
    1 брелок с двусторонней связью с ЖКИ
    1 брелок с двусторонней связью без ЖКИ
    2-уровневый датчик удара
    приемопередатчик
    кнопка капота
    светодиод
    сервисная кнопка
    комплект проводов
    датчик температуры двигателя
    инструкция по установке
    инструкция по эксплуатации
    памятка пользователя

Инструкция по эксплуатации StarLine B62 Dialog

Сигнализация, которая стоит на страже безопасности авто, — Starline

Чтобы обеспечить безопасность транспортного средства, сегодня существует множество различных устройств, начиная от иммобилайзеров и заканчивая GPS-трекерами. Тем не менее, самым популярным способом защиты по сей день остается противоугонная система. Из этого материала вы сможете узнать, что представляет собой сигнализация Starline, какие недостатки для нее характерны и как произвести ее монтаж в гаражных условиях.

Характеристика сигнализации от Starline

Автосигнализация Starline — это современная противоугонная система, использующаяся для защиты транспортного средства от взлома и кражи. Предлагаем ознакомиться с основными характеристиками сигналки, а также ее параметрами.

Комплектация и параметры

В комплекте к противоугонной системе идут такие элементы:

  • инструкция по эксплуатации и установке автосигнализации Staline;
  • два пульта дистанционного управления — один с жидкокристаллическим экраном и функцией обратной связи, второй — резервный;
  • к сигнализации в комплекте также идет батарейка к пульту;
  • блок управления;
  • антенный передатчик для приема сигнала;
  • контроллер удара, благодаря которому сиигналка фиксирует физические воздействия на кузов авто;
  • также к сигнализации идет специальный двухсторонний скотч, при помощи которого антенный передатчик фиксируется на стекле;
  • чехол для пульта;
  • сирена;
  • проводка для подключения антенны, датчика удара и прочих компонентов, а также соответствующие разъемы;
  • концевики капота, дверей и багажника;
  • сервисная кнопка;
  • температурный контроллер;
  • кабель, с помощью которого подключается центральный замок;
  • диодный индикатор для оценки состояния работы системы.

Пульт управления Starline

Рассмотрим описание основных параметров работы на примере модели А9:

  • рабочая частота импульса управления сигналкой составляет 433.92 МГц;
  • радиус, в котором основной пульт может принимать сигнал, составляет 600 метров, для дополнительного брелока этот параметр составит всего 15 м;
  • радиус работы пейджера составляет 1.2 км;
  • по своему типу контроллер удара является пьезоэлектрическим;
  • температурный диапазон, при котором иммобилайзер Starline может нормально работать, составляет от -40 до +85 градусов;
  • напряжение в цепи питания противоугонной системы должно составлять от 9 до 18 вольт;
  • иммобилайзер Starline потребляет 25 мА тока.

Модельный ряд

Рассмотрим наиболее популярные среди наших соотечественников модели:

  • автомобильная сигнализация Twage A2 — одна из самых простых и дешевых вариантов;
  • Twage A4;
  • Twage A6;
  • A8;
  • модель сигнализации Starline B5 также относится к сегменту недорогих, но оснащается брелоком с ЖК-дисплеем и системой интеллектуальной защиты от взлома;
  • Twage B9;
  • А61;
  • А91;
  • В6 Dialog;
  • А62 Dialog;
  • А92 Dialog;
  • А62 Dialog Flex;
  • Е90;
  • D64.

Типовая схема для подключения устройства

Плюсы и минусы девайсов

Первое преимущество сигналки — это возможность установки в гаражных условиях, поскольку ее монтаж может быть осуществлен даже неопытным автолюбителем. Процесс монтажа не вызовет сложностей, если вы будете следовать действиям, описанным в инструкции, которая идет в комплекте.

  • возможность монтажа на любые виды автомобилей, независимо от того, каким двигателем они оснащены и акая трансмиссия на них используется;
  • возможность нормальной работы сигнализации при температурных перепадах и на морозе;
  • прочный пульт управления, выдерживающий практически любые физические воздействия;
  • надежная защиты от перехвата сигнала;
  • многие модели оборудованы функцией автозапуска, что позволяет заранее завести двигатель и не дожидаться его прогрева;
  • доступная цена для многих моделей систем.

Минусов такие системы практически не имеют. В зависимости от модели, пульт дистанционного управления может быть непрочным, в результате чего он может выйти из строя при падении. Если вы будете следовать всем правилам установки и эксплуатации, то недостатков в работе системы не заметите (автор видео — канал CrossoveR 159).

Руководство по эксплуатации и установке

Эксплуатация осуществляется с руководством по использованию, которое идет в комплекте. Чтобы точно знать, как пользоваться сигнализацией, внимательно изучите сервисный мануал.

Что касается установки, то здесь тоже все индивидуально, но в принципе, процесс монтажа выглядит следующим образом:

  1. Сначала обесточьте электросеть авто, для этого отключите АКБ.
  2. Определитесь с местом монтажа основных составляющий компонентов. Управляющее устройство монтируется в недоступном для потенциального злоумышленника месте, к примеру, за центральной консолью, под сиденьем либо за приборкой.
  3. Сирена ставится в подкапотном отсеке, при этом место ее монтажа должно быть защищено от влаги, а также высоких температур. Иначе они могут повлиять на ее работоспособность.
  4. Монтаж датчиков удара осуществляется в салоне, они также должны быть защищены от влаги. Контроллер удара следует установить в центральной части авто, это позволит обеспечить чувствительность сигнализации при воздействии на автомобиль со всех сторон. После монтажа датчик подключается к блоку управления.
  5. Сервисная кнопка также должна быть установлена в защищенном от злоумышленника месте, к примеру, в подкапотном пространстве или за щитком приборов. Учтите, что ее расположение должно быть как минимум в 50 см от источников тепла.
  6. Затем производится установка антенного адаптера. Его необходимо установить на лобовое стекло сверху, посредине или с водительской стороны.
  7. Диодный индикатор также монтируется в салоне, в районе лобового стекла. По миганию индикатора можно определить, работает противоугонная система или нет. Учтите, что лампочка и сервисная кнопка подключаются в защищенном режиме.
  8. Когда все элементы системы будут установлены, их необходимо подключить между собой в соответствии со схемой, которая идет в комплекте. После подключения производится регулировка датчика удара, чтобы он не срабатывал без причин, а также проверка работоспособности сигналки в целом (автор видео об установке — канал ZAVXOZZ).

Как определить модель устройства по брелоку?

Как определить модель сигналки по брелоку? С таким вопросом обычно сталкиваются автолюбители, купившие машину с рук и не знающие, какая сигналка на ней стоит. Сразу же хотим сказать, что узнать конкретную модель противоугонной системы по пульту управления — довольно сложная задача. Попытаться определить модель, конечно же, можно, но не факт, что у вас это получится.

Есть несколько способов для решения этой задачи:

  1. Зайти на специальный сайт, который содержит в себе информацию по определенными моделям сигналок и их пультам. Вы можете посмотреть на фотографии брелоков, возможно, вы увидите узнаваемый пульт и сразу определите модель. В зависимости от ресурса, пользователям может быть предоставлена возможность загрузки собственных фотографий, а программа в автоматическом режиме определит версию сигналки.
  2. Обратиться к специалистам в области автомобильной электроники и противоугонных систем. Если вы найдете квалифицированного специалиста, то проблем с решением этого вопроса у вас не возникнет.
  3. Можно попытаться все сделать самостоятельно. Осмотрите брелок противоугонной системы, на нем может быть соответствующая маркировка. Все цифры и буквы, которые вы обнаружили на корпусе пульта, можно попытаться вбить в поисковую систему — поисковик сможете определить ресурс, где есть упоминание об этих символах. Вполне возможно, что там есть информация и о вашей противоугонной системе.

Фотогалерея

Цена вопроса

Стоимость системы зависит от ее функциональности, а также новизны модели. Самая дешевая модель Starline А63 ЕСО обойдется покупателю примерно в 5500 рублей. Самая дорогая модель М96 XL стоит в магазинах около 32 тысяч рублей.

Видео «Подробный обзор модели А93 от пользователя»

Подробный обзор модели противоугонной системы А93 от потребителя с описанием основных функций и процесса установки приведен на видео ниже (автор ролика — канал ORJEUNESSE).

Сигнализация Старлайн А61

Практически все владельцы авто устанавливают охранные системы. Среди лидеров продаж автомобильных сигнализаций – модель Starline A61. Она защищает машину от взлома, обладает рядом второстепенных функций, облегчающих жизнь водителя. Как осуществить установку, грамотно подключить систему, настроить параметры, можно узнать из обзора.

А тут можно скачать официальную инструкцию.

Функции сигнализации Starline A61

Автомобильная охранная система обладает рядом оригинальных опций. Кроме стандартной блокировки зажигания и центрального замка, сигнализация starline предлагает массу функций.

Владелец авто может программировать следующие задачи:

  1. Доступен режим турботаймера. Опция полезна для владельцев автомобилей с двигателями с турбиной. После быстрой езды детали впускного тракта нагреваются до температуры 800 градусов. Мгновенная остановка опасна повышенным износом. Настройка такой функции сигнализации с брелка позволяет мотору работать еще несколько минут после того, как владелец оставил авто.
  2. Диалоговая авторизация. Защищает от взлома кодграббером благодаря инновационному методу «прыгающих» частот связи. При снятии или постановке под охрану, код многократно меняет собственную частоту.
  3. Регулируемые датчики наклона. Сигнализация А61 оберегает от взлома капота, багажника или салона, не позволяет увезти авто эвакуатором.
  4. Опционально доступна установка автоматических стеклоподъемников или GSM-модуля. Информация от сигнализации о попытках проникновения будет приходить на телефон. Дополнительно можно узнать о текущем месте авто с точностью до нескольких метров.


Узнайте всё про возврат Старлайн к заводским настройкам.

Технические характеристики сигнализации Старлайн А61

Основные параметры охранной системы описаны далее:

  1. Диапазон частот сигнализации starline А61 – от 433 до 434 МГц.
  2. Для безопасности эксплуатации используется 128 каналов связи.
  3. Рабочая дистанция брелка – до 800 метров. Запасной девайс сигнализации может работать до 15 м.
  4. Прием информации возможен с расстояния до 2 километров (на открытой местности).
  5. Блок сигнализации гарантированно работает при температуре от -40 до +85 градусов.
  6. Питание системы осуществляется при напряжении 9-18 вольт. Сила потребляемого тока – до 15 мА.
  7. Основной брелок сигнализации получает питание от стандартной батарейки размера ААА мощностью полтора вольта. Запасной пульт запитан батарейкой CR2450 мощностью три вольта.

Комплектация сигнализации Старлайн А61

В коробку с товаром (см. фото) входят следующие элементы:

  • инструкция по эксплуатации сигнализации;
  • основной брелок с тремя клавишами и батарея к нему, защитный чехол;
  • второй пульт без ж/к дисплея, только с кнопками;
  • антенна с дополнительным кабелем подключения и наклейка для ее установки;
  • двухуровневый датчик удара с проводом;
  • концевик капота;
  • сервисная кнопка валет для аварийного отключения системы;
  • светодиодная сигнальная лампа;
  • разъемы для подключения – 16 и 6 контактов;
  • силовые провода, чтобы блокировать запуск двигателя.

Опционально в комплектацию сигнализации может входить специальный GSM-блок или дополнительный модуль автозапуска для завода мотора дистанционно.

Модуль GSM Starline A61

Дополнительно можно купить девайс, трансформирующий автосигнализацию в охранно-поисковый комплекс. При наличии GSM-модуля владелец А61 получает сведения о текущем состоянии автомобиля на свой телефон. Благодаря этому он своевременно среагирует на попытки проникновения или угона, узнает место собственного авто с точностью до нескольких метров. Подключение осуществляется через стандартный трехконтактный разъем.

Starline A61 инструкция по эксплуатации


Руководство по использованию на русском языке остается важной вещью в комплектации автосигнализации. Еcли читать инструкцию, можно узнать о:

  • характеристиках сигнализации starline А61;
  • функциях системы;
  • устройстве брелка;
  • назначении кнопок пульта;
  • настройках индивидуальных команд, проведении самодиагностики и получении информации об ошибках системы;
  • выставлении времени на брелке или запуске бесшумного режима;
  • подключении системы starline или ее аварийном отключении.

Starline A61 Dialog

Эта модель уникальная в своем семействе. Старое название – Starline Twage a61, которое позже трансформировалось в Dialog A61. Это обозначает, что сигнализация наделена интеллектуальной функцией диалога в отличие от старых моделей типа В61. Прежний вариант названия уже не используется.

Старлайн А61: схема подключения сигнализации

Инструкция по установке состоит из нескольких простых этапов.

  1. Отсоединяем минусовой провод аккумулятора. Это отключит напряжение в цепи автомобиля.
  2. Осуществляем монтаж блока центрального процессора. Корпус нужно скрыть – злоумышленники не должны иметь возможность до него добраться.
  3. Аккуратно снимаем пластик вокруг рулевой колонки. Отсоединяем провода с разъемами.
  4. Устанавливаем сервисную кнопку Валет, которая аварийно выключит сигнализацию при неисправностях.
  5. Монтируем сирену starline А61. Желательно выбрать место подальше от горячего блока цилиндров, чтобы избежать негативного температурного воздействия.
  6. Проводим установку приемопередатчика под лобовое стекло. Рядом не должно находиться металлических деталей или приборов, создающих помехи.
  7. Проводится встраивание датчиков удара или наклона. По карте монтажа их рекомендовано устанавливать в салоне машины – воздействие влаги или агрессивной среды способно вывести их из строя.
  8. Ставим концевой переключатель под капот. Дополнительные концевики можно поставить на двери.

Starline A61: инструкция по установке

Чтобы провести монтаж системы, потребуется стандартный набор:

  • инструменты для снятия декоративного пластика в салоне;
  • мультитестер;
  • изолента и обжимки для проводов;
  • если в конструкции авто нет крепления под датчики удара или подкапотную сирену, потребуется дрель, чтобы просверлить дополнительные отверстия.

Описание и подробная схема подключение указана выше. В данном разделе можно изучить фото по распиновке системы, ознакомиться с обучающим видео.

У нас есть инструкция по эксплуатации сигнализации Старлайн А91.

Автозапуск Старлайн А61

Одна из полезных функций, доступных для систем среднего класса типа А91 – автоматический старт мотора в удобное для водителя время. По умолчанию, в starline А61 нет автозапуска. Однако его установка возможна при покупке дополнительного модуля М31.

К блоку Х1 подключается специальный контакт, который отвечает за взаимодействие с бензонасосом. При неправильном программировании могут возникнуть проблемы с запуском двигателя. Поэтому реализацию функции автовключения лучше проводить в сервисном центре.

Цена на сигнализацию Старлайн А61

Охранная система заслужила положительные отзывы владельцев за счет своей хорошей стоимости и неплохого функционала. В продаже на выбор есть как полные комплекты сигнализации starline, так и покупка с установкой. Средняя цена товара составляет 6 – 7 тысяч рублей. Вместе с монтажом системы стоимость возрастает до отметки 9 – 10 тыс.

Старлайн А61: инструкция по программированию

После установки автосигнализации следует привязать брелок к системе.

  1. Для этого необходимо один раз нажимать кнопку Валет при выключенном зажигании. После включаем его. Звук сирены, прозвучавший семь раз, говорит о том, что система вошла в режим поиска.
  2. Нажимаем на брелке 2 и 3 кнопки. Слышим один сигнал сирены. Звучит мелодия от брелка. Аналогично привязываются остальные пульты. Всего система прописывает до 4 брелков. Выход из режима привязки осуществляется выключением зажигания. После поворотники и габариты мигнут пять раз.

Далее желательно приступить к программированию функций автосигнализации starline:

  • выключаем зажигание и жмем сервисную кнопку пять раз;
  • включаем его и слушаем пять сигналов сирены;
  • сервисной кнопкой выбираем интересующую нас опцию;
  • задаем нужное значение при помощи брелка.

Полная таблица программирования ниже.

Узнайте как отключить сигнализацию Старлайн А91 без брелка.

Неисправности автосигнализации Старлайн модели А61

Иногда система может доставить проблем. Основные неисправности.

  1. Сигнализация starline срабатывает без причины. Необходимо проверить исправность датчиков удара, отрегулировать их чувствительность. Поможет демонтаж прокладки между самим датчиком и поверхностью, на которую он прикреплен.
  2. Система отказывается отвечать на команды. Здесь надо проверить исправность брелка starline, наличие рабочей батарейки или проинспектировать пульт на предмет попадания влаги. Вторая причина – поломка антенного адаптера. Такие неполадки устраняются специалистами из сервисного центра.
  3. Поломка концевых выключателей. Как правило, отходит сам контакт. Его легко можно присоединить самостоятельно.
  4. Повреждение проводки. Это ведет к нарушению функция автосигнализации starline или короткому замыканию. Устраняется квалифицированным электриком путем нахождения и ликвидации обрыва.
  5. Неисправность процессорного блока. Намеками на поломку могут стать окислившиеся контакты или вздутые конденсаторы на плате. Лечится перепрошивкой или заменой детали исправной. Лучше доверить это специалистам.

Как включить поддержку зажигания на А61

Сигнализация starline обладает интересной функцией автомобиля на прогреве даже при выключенном ключе зажигания. Процедура сродни автозапуску с брелка, однако сам пуск осуществляется вручную. Реле поддержки зажигания подключается через канал 3, а длительность программируется через брелок starline. Алгоритм указан в таблице программирования под номером 16.

  1. Включаем стояночный тормоз при работающем двигателе. Габариты вспыхнут один раз.
  2. Вытягиваем ключ из замка в течение 30 секунд, выходим из авто, закрываем замки всех дверей.
  3. Жмем 1-ю клавишу брелка starline длительно, а затем 3-ю коротко. Звучит один звуковой сигнал, габариты вспыхивают один раз.

Включение бесшумного режима на Старлайн А61


Функция возможна для этой модели. В этом режиме нет звуковых сигналов. Запрограммировать его можно так:

  1. Нажимаем кнопку 1 брелка. Габариты вспыхнут раз. Важно обратить внимание, чтобы все двери, багажник и капот были закрыты, а машина поставлена на ручной тормоз.
  2. Удерживаем кнопку 3 брелка длительно до двух сигналов: длительного, а затем короткого.
  3. Короткими нажатиями третьей кнопки перемещаем курсор на соответствующую иконку.
  4. Нажимаем кнопку 1 на брелке. Прозвучат два коротких сигнала, мелодия и снова два звука.

Поставить или разблокировать авто в подобном режиме можно двойным нажатием первой кнопки на брелке starline.

Узнайте как настроить время на брелке StarLine A91.

Постоянно горит лампочка сигнализации Старлайн: что это значит?

Если у вас постоянно горит лампочка сигнализации Старлайн, с системой явно что-то не так, и к бабке не ходи. Для чего вообще нужен светодиодный индикатор? Он оповещает о включении или отключении программных режимов охранного комплекса, сигнализирует о возможных неполадках, вплоть до полного выхода устройства из строя.

Как должна работать лампочка?

Итак, синяя лампочка от сигнализации Старлайн на панели авто не должна гореть постоянно. Между тем, у индикатора заложено несколько алгоритмов свечения:

  • Постоянный;
  • Мигающий;
  • Однократное или многократное моргание (чередование вспышек);
  • Не горит.

Каждый режим работы лампочки связан с определенным состоянием автомобиля: постановка/снятие с охраны, автозапуск, запуск по температуре, активация сервисного режима, срабатывание датчиков (удара, наклона, изменения объема в салоне и т.д.), сбой или поломка системы и др.

Подробнее обо всех состояниях режима работы индикатора можно посмотреть в техническом руководстве защитной системы. Однако, какая бы модель сигнализации Старлайн не стояла в вашем автомобиле, светодиод не должен гореть постоянно .

Существует несколько причин подобного поведения лампочки

Почему постоянно горит светодиод: причины

Давайте выясним, почему лампочка сигнализации Старлайн начинает гореть постоянно, а также разберем, что делать в каждой ситуации.

Случайная активация режима Valet

Если у вас на сигнализации Starline постоянно горит синяя лампочка, вероятнее всего вы случайно активировали сервисный режим. Он предназначен для осуществления защитных программных настроек или ремонта, и доступен лишь владельцу автомобиля (включается только с помощью главного брелока и/или сервисной кнопки). Ну, или работникам автосервиса, которые переводят сигнализацию на Valet, чтобы она не мешала выполнять ремонтные работы.

Итак, в режиме Valet (он же сервисный) автомобиль не находится под должной защитой. Он, словно пациент на хирургическом столе, уязвим и беззащитен. В норме, после осуществления программных манипуляций, его отключают.

Активировать Валет случайно сложно, но не невозможно. Для этого нужно одновременно зажать определенные клавиши. Или случайно уронить брелок в лужу (личный опыт). Или хорошенько стукнуть им о твердую поверхность. Также, в некоторых авто кнопка включения режима имеется прямо в салоне, следовательно, ее можно нажать случайно. И будет чудо, если кнопка Валет не сработает. Но зато вы сразу поймете, что есть проблемы с сигналкой.

Словом, если в машине со Starline постоянно горит синяя лампочка, рекомендуем убедиться, что дело не во включенном режиме Valet. Давайте выясним, как его отключить.

Если система реагирует на брелок

С помощью пульта управления (брелока) отключить Валет несложно. Узнать точную комбинацию клавиш и последовательность действий можно в техническом руководстве охранного комплекта. На сигнализациях Старлайн А91 и А93 алгоритм следующий:

  • Нажмите клавишу «3»;

  • Удерживайте ее до второго звукового сигнала;
  • Далее выполните три коротких нажатия на ту же кнопку;
  • В конце – однократное короткое нажатие на клавишу «1».

Если вы все сделали правильно, светодиод на сигнализации Starline a93, который горел постоянно, должен погаснуть.

Если система не реагирует на брелок

В этом случае «достучаться» до сигнализации, увы, невозможно. Придется демонтировать главный блок и нести его на разблокировку в сервисный центр. Перепрописать брелоки тоже не получится. Вы просто-напросто не войдете в систему.

Как отключить лампочку с помощью кнопки Валет

Если у вашей сигналки имеется физическая клавиша Valet (а она присутствует, практически, везде), вам нужно лишь найти ее и осуществить долгое нажатие (в некоторых моделях — 5 или 7 коротких нажатий), до характерного звукового сигнала.

  1. Посмотрите под рулевой колонкой;
  2. Под креслом водителя;
  3. В водительской двери;
  4. Где-то еще (зависит от фантазии установщиков). В этом случае найти клавишу можно по проводам от центрального блока.

Кстати, знакомство с сигнализацией рекомендуем начинать именно с поиска этой кнопки. Ведь с ее помощью выполняется большинство операций: от аварийного отключения сигналки до выключения автозапирания дверей и сброса настроек.

Механические повреждения концевых выключателей

Концевики – это маленькие механизмы на открывающихся частях автомобиля, осуществляющие, непосредственно, отпирание/запирание дверок, капота и багажника. С главным блоком сигналки их соединяют электрические провода. Как только с брелока Старлайн поступает сигнал «снять с охраны», концевик отпирает замки, и наоборот.

Если выразиться просто – это небольшие кнопки, которые, в закрытом положении замыкают электрическую цепь, а в открытом размыкают. Если концевой выключатель (чаще всего, все они объединены в одну цепь, поэтому, если накрылся один, заглючит вся цепь) вышел из строя, система будет думать, что его кузовная деталь не закрыта. Соответственно, лампочка сигнализации Старлайн а93 будет гореть постоянно.

Взгляните на экран пульта управления. Незакрытый сектор на графическом изображении автомобиля будет мигать. Так вы сможете понять, какой из концевиков нуждается в ремонте.

Если на вашем брелоке Старлайн дисплея нет, придется провести диагностику каждого концевого выключателя:

  • Осторожно разберите устройство, прочистите контакты;
  • Хорошенько просушите;
  • Осуществите обратный монтаж, тщательно отрегулировав идеальное положение;
  • При необходимости замените неисправный концевик.

Программный сбой, ложное срабатывание датчиков

Почему еще лампочка на сигнализации Старлайн может гореть постоянно? Существует еще одна редкая причина, которую, однако, не стоит списывать со счетов. Речь идет о комплексном программном сбое сигнализации, или о неисправности одного из ее датчиков (механическое повреждение, изменение положения кузова и т.д.). В этом случае умная система диагностирует аварийную ситуацию, поэтому лампочка начинает гореть постоянно.

Если вас интересует, как исправить ситуацию, когда светодиод Старлайн а93 постоянно горит из-за системного сбоя, мы рекомендуем обратиться в сервисный центр.

Аппаратная ошибка в электронном блоке управления Старлайн

Если все предыдущие причины исключены, а светодиод на сигнализации Старлайн А93 по-прежнему постоянно горит, рекомендуем варварский, но, на удивление, рабочий способ.

Сбросьте клемму питания с аккумулятора, выждите минуту, а затем подключите батарею заново. Очень часто данная манипуляция дает положительный результат. Если в вашем случае этого не произошло, придется ехать к установщикам.

На этом у нас все. Если светодиод Starline продолжает постоянно гореть, самостоятельно решить проблему, скорее всего, не получится. Разыщите ближайший сервисный центр Старлайн и поручите ремонт лампочки опытным специалистам.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
