Форумы на: Ремонт сигнала-улитки — Форумы на

Форумы на www.gaz21.ru: Ремонт сигнала-улитки — Форумы на www.gaz21.ru

  • Все о ГАЗ-21 Волга
  • Обсуждения
  • Пользователи
  • Календарь
  • Форумы на www.gaz21.ru
  • Этот сайт предназначен для аудитории 18+
  • >Технические вопросы
  • >Электрооборудование
  • Правила форума
  • Просмотр новых публикаций

Ремонт сигнала-улитки они разбираются? Оценка:

#1 music-1

  • Верховный шаман 🙂
  • Группа: Пользователи
  • Сообщений: 542
  • Регистрация: 17 Январь 05
  • Поблагодарили: 0
  • Пол: Мужчина
  • Город: Москва
  • Настоящее имя: Александр
  • Автомобиль: ГАЗ-21Р 1968 г.в.
  • Возраст: 26
  • Отношение к аутентичности: Незначительные изменения

  • Наверх
  • Наверх
  • Цитата
  • Ответить

#2 Mayor

  • Верховный шаман 🙂
  • Группа: Пользователи
  • Сообщений: 8 928
  • Регистрация: 26 Ноябрь 04
  • Поблагодарили: 0
  • Пол: Мужчина
  • Город: Баку Азербайджан
  • Настоящее имя: Адиль Мехмандаров
  • Автомобиль: ГАЗ-21Р 1966/1966 г.
  • Возраст: 57
  • Отношение к аутентичности: Сторонник модернизаций

music-1 (21.11.2007, 19:59) писал:

Как так неразборный?! Наши сигналы самые разборные из всех, какие мне доводилось разбирать вообще. Кроме всего, возможностей для регулировки в них гораздо больше, а не как в других — одним винтиком. Правда, окончательную доводку звучания следует делать закрепив их на свое место под капотом. Так как сказывается разница как акустическая, так и электрическая, между штатным местом и тисками с АКБ в гараже.

А мысль о снятии полусферы верная. Начинать следует именно с неё. Тогда и удерживать болты изнутри станет возможным.

Сообщение отредактировал Mayor: 22 Ноябрь 2007 — 18:30

  • Наверх
  • Наверх
  • Цитата
  • Ответить

#3 music-1

  • Верховный шаман 🙂
  • Группа: Пользователи
  • Сообщений: 542
  • Регистрация: 17 Январь 05
  • Поблагодарили: 0
  • Пол: Мужчина
  • Город: Москва
  • Настоящее имя: Александр
  • Автомобиль: ГАЗ-21Р 1968 г.в.
  • Возраст: 26
  • Отношение к аутентичности: Незначительные изменения

Сообщение отредактировал music-1: 26 Ноябрь 2007 — 00:15

  • Наверх
  • Наверх
  • Цитата
  • Ответить

#4 Mayor

  • Верховный шаман 🙂
  • Группа: Пользователи
  • Сообщений: 8 928
  • Регистрация: 26 Ноябрь 04
  • Поблагодарили: 0
  • Пол: Мужчина
  • Город: Баку Азербайджан
  • Настоящее имя: Адиль Мехмандаров
  • Автомобиль: ГАЗ-21Р 1966/1966 г.
  • Возраст: 57
  • Отношение к аутентичности: Сторонник модернизаций
  • Наверх
  • Наверх
  • Цитата
  • Ответить

#5 zbr1

  • Участник
  • Группа: Пользователи
  • Сообщений: 42
  • Регистрация: 02 Октябрь 09
  • Поблагодарили: 0
  • Пол: Мужчина
  • Город: Железнодорожный МО
  • Настоящее имя: ОЛЕГ
  • Автомобиль: ГАЗ-21
  • Телефон: 89060659000
  • Возраст: 46
  • Отношение к аутентичности: Стремлюсь к 100% оригиналу

Mayor (12.5.2009, 20:00) писал:

  • Наверх
  • Наверх
  • Цитата
  • Ответить

#6 zbr1

  • Участник
  • Группа: Пользователи
  • Сообщений: 42
  • Регистрация: 02 Октябрь 09
  • Поблагодарили: 0
  • Пол: Мужчина
  • Город: Железнодорожный МО
  • Настоящее имя: ОЛЕГ
  • Автомобиль: ГАЗ-21
  • Телефон: 89060659000
  • Возраст: 46
  • Отношение к аутентичности: Стремлюсь к 100% оригиналу
  • Наверх
  • Наверх
  • Цитата
  • Ответить

#7 Mayor

  • Верховный шаман 🙂
  • Группа: Пользователи
  • Сообщений: 8 928
  • Регистрация: 26 Ноябрь 04
  • Поблагодарили: 0
  • Пол: Мужчина
  • Город: Баку Азербайджан
  • Настоящее имя: Адиль Мехмандаров
  • Автомобиль: ГАЗ-21Р 1966/1966 г.
  • Возраст: 57
  • Отношение к аутентичности: Сторонник модернизаций

Сообщение отредактировал Mayor: 08 Ноябрь 2009 — 15:20

  • Наверх
  • Наверх
  • Цитата
  • Ответить

#8 Mayor

  • Верховный шаман 🙂
  • Группа: Пользователи
  • Сообщений: 8 928
  • Регистрация: 26 Ноябрь 04
  • Поблагодарили: 0
  • Пол: Мужчина
  • Город: Баку Азербайджан
  • Настоящее имя: Адиль Мехмандаров
  • Автомобиль: ГАЗ-21Р 1966/1966 г.
  • Возраст: 57
  • Отношение к аутентичности: Сторонник модернизаций

music-1 (26.11.2007, 1:13) писал:

zbr1 (8.11.2009, 16:09) писал:

Мне никогда эти винты не напоминали заклепок. Но не сняв кожух, невозможно удержать гайки, что внутри. А без этого, винты проворачиваются есс-но.

Клаксон от Волги

еще один сергей

Модераторы: Danich, odyssey, Camel, snow1975
        • 1
        • 2
      • вперед 
    •  0 

    Acura MDX Advance 2014

    •  0 

    •  0 

    Acura MDX Advance 2014

    •  0 

    Воспитывать — не значит говорить детям хорошие слова, наставлять и назидать их, а прежде всего самому жить по-человечески. Кто хочет исполнить свой долг относительно детей, тот должен начать вопитание с самого себя.

    •  0 

    •  0 

    •  0 

    Воспитывать — не значит говорить детям хорошие слова, наставлять и назидать их, а прежде всего самому жить по-человечески. Кто хочет исполнить свой долг относительно детей, тот должен начать вопитание с самого себя.

    •  0 

    •  0 

    •  0 

    •  0 

    ***************
    Лучше молчать и слыть дураком,
    чем заговорить и сразу развеять все сомнения в этом.

    •  0 

    Осталось уточнить можно ли на один провод пару повесить, ну и что делать с проводом на сигнал который в бампере.. И можно приступать.. Если бы знать где этот проводок там найти, то конечно, вариант прокинуть от него на второй сигнал предпочтительнее.. Хотя, пару лет назад другу вместо верхнего воткнули какой то Бошевский (тоже комплект из двух дудок) на тот же одинокий провод. вроде ничего..

    Установка сигналов от “Волги” на ВАЗ-2109

    Громкий и хороший сигнал на вашем авто является инструментом предупреждения опасности и обозначения себя, как участника дорожного движения. К сожалению, некоторые модели машин АвтоВАЗа не обладают звуковыми сигналами, которые устраивают их владельцев. В частности модели 2109 и 2108. Когда встает вопрос о замене штатных сигналов на этих автомобилях, чаще всего выбирают детали от другой отечественной машины — “Волги”.

    Большинство автовладельцев, установивших новые сигналы на свой автомобиль, остались довольны улучшением и рекомендуют проделать эту процедуру. Процесс замены не отнимает много времени и не требует существенных затрат, но в итоге вы получаете мощный сигнал, который слышно издалека.

    Замена штатного сигнала ВАЗ-2109 на сигнал от “Волги”

    Чтобы приступить непосредственно к установке новых сигналов, вам понадобятся:

    • звуковые устройства от “Волги” с установленной на корпусе “массой”;
    • реле 90.3747 с креплением;
    • колодка для реле;
    • клеммы типа “мама”;
    • термоусадочная трубка;
    • многожильный провод, с сечением 2,5 мм. кв.;
    • колодка для предохранителя;
    • предохранитель на 20 А;
    • металлический уголок.

    Видео-обзор установки сигнала на ВАЗ-2109:

    Порядок установки сигнала

    Всегда, при работе с электрическими системами автомобиля, необходимо сперва отключить питание. Для этого снимаем клемму, ведущую к корпусу автомобиля, с аккумуляторной батареи.

    Чтобы без проблем получить доступ к месту расположения сигнала на ВАЗ-2109 необходимо снять решетку радиатора. Заводской сигнал откручиваем вместе с рейкой крепления решетки. Идущий от сигнала провод “массы” так же снимаем.

    Заблаговременно перед началом работы, стоит подготовить крепления для новых сигналов. Купить необходимый для этих целей металлический уголок можно в любом строительном магазине. Расположение у сигнала от “Волги” будет то же, что и у “родного” сигнала. Метки на уголок наносите таким образом, как вы будете его устанавливать. Далее отпилите по намеченной линии и просверлите отверстия под крепления новых сигналов. Чтобы продлить срок службы металлического уголка, его стоит покрыть краской или любым другим защитным покрытием. Затем возьмите новые сигналы и зафиксируйте их на подготовленном уголке. У болта, идущего в комплекте, два назначения: как фиксирующий элемент и как “масса”. Чтобы он мог выполнять функцию “массы” стоит обеспечить его прямое соединение с металлическим уголком. Для этих целей хорошо подходит корончатая шайба.

    Читать еще:  Pandora dx50 схема подключения

    Следующим вашим действием будет установка сигнала. Закрепите новую деталь в предназначенном месте и зафиксируйте ее, закрутив болт с использованием корончатой шайбы. Так вы обеспечите необходимый для работы сигнала контакт. Как правило, болты, используемые для крепления волговских сигналов, длиннее и поддевают радиатор. Чтобы избежать этого, подложите шайбы таким образом, чтобы уголок с закрепленными сигналами отодвинулся подальше.

    Помните о необходимости контакта уголка с корпусом автомобиля.

    Далее приступайте к подключению и наладке проводки. Ниже представлена схема подключения волговских сигналов.

    Окончания проводов обожмите подходящими клеммами, а затем изолируйте места соединения при помощи термоусадочной трубки.

    Реле для подключения сигнала можно установить с обратной стороны рамки радиатора.

    Провод, идущий с контакта 86 зафиксируйте в месте крепления реле к кузову с помощью корончатой шайбы. Такой тип подключения гарантирует наличие контакта. Перед закреплением, установите на провод наконечник с ушком крепления.

    К положительной клемме на аккумуляторе протяните провод с предохранителя. По сути, этот шаг является заключительным в подключении сигнала “Волги” на ВАЗ-2109 и 2108. Вам остается лишь установить на своем место решетку радиатора и наслаждаться новым звуком, исходящим от вашего автомобиля. К слову, исходящий звук можно настроить. Надо покрутить специальный болт на корпусе сигналов и звук изменит тональность. Также не забудьте смазать места крепления и соединения специальным антикоррозийным покрытием.

    Установка сигналов без реле

    Существует и другой способ подключения сигналов от “Волги”. Поскольку заводские сигналы подключены через реле, размещенное в блоке предохранителей, вам остается лишь подключить новые сигналы напрямую через “старую” проводку. Такой способ редко используют из-за его недостатка. Дело в том, что плюсовой провод, используемые в штатной проводке, очень тонкий и физически не сможет пропускать необходимое напряжение, вследствие чего сигналы от “Волги” будут работать не в полную силу.

    Защита цепи питания заводского образца обеспечивается предохранителем №8. Он же отвечает за защиту проводки, ведущей к вентилятору охлаждения. Из-за того, что новые сигналы мощнее ВАЗовских (14 А против 5 А), предохранитель не выдержит совместной работы сигнала и вентилятора и попросту сгорит, что может повлечь за собой неисправности в работе блока предохранителей.

    Видео-обозрение установки сигналов от “Волги” на ВАЗ-2109:

    Тема: ASX: Звуковой сигнал Peugeot 4008, Mitsubishi ASX и Citroen C4 Aircross: обсуждение, замена, выбор

    Опции темы
    • Версия для печати
    • Подписаться на эту тему…

    ASX: Звуковой сигнал Peugeot 4008, Mitsubishi ASX и Citroen C4 Aircross: обсуждение, замена, выбор

    Снятие установка штатного сигнала Mitsubishi ASX, Peugeot 4008 и Citroen C4 Aircross #post250144

    Звуковые сигналы, которые использовались при замене одноклубниками

    • Звуковые сигналы Mitsuba : модель МН13А-011А, модель MBW-2E11G (зеленые)
    • Звуковые сигналы ГАЗ «Волга» : Каталожные номера сигналов 22.3721 и 221.3721 или С302Д и С303Д
      Как звучат сигналы ГАЗ «Волга» видео
      Регулировка звукового сигнала ГАЗ Волга #post247510
      Как звучат сигналы Mitsuba и «Волга». Сравнительный видеотест #post212159
    • Звуковые сигналы Lexus : Каталожные номера 86520-48030 (низкий) и 86510-48050 (высокий)
    • Звуковые сигналы Hella. Каталог (там же можно послушать как звучат).
    • Воздушные или пневматические сигналы (пневмосигналы) .
      Нормативное законодательство: как правильно выбрать пневматический сигнал не нарушив закон #post250128

    Специальные звуковые сигналы (СГУ) запрещены ГОСТом и ПДД. #post63052

    При замене штатных звуковых сигналов на другие не обязательно менять предохранитель. В электросхеме в цепи уже есть штатное реле

    Замена штатных звуковых сигналов на электрические звуковые сигналы от других производителей
    Аналогичная тема по Mitsubishi Outlander XL, Peugeot 4007 и Citroen C-Crosser. Можно посмотреть и послушать другие виды сигналов #post7485

    Последний раз редактировалось Балу; 05.12.2013 в 14:36 . Причина: upd

    А я Волговские поставил, когда сеточку в бампер мастерили.
    По мне, так тональности лучше Волговских не слышал, а все эти тепловозно-компрессорные — пробовал, компрессор через полгода-год накрывается. Не айс.
    Но у нас чтобы до сигнала добраться, надо бампер скидывать((( К сожалению, без снятия переднего бампера к сигналам не подобраться.
    Я вот слышал что ставили с катера гудок, вот это вещь)))))

    Волговские стоят от 300 до 500 руб пара (высокий и низкий тон).
    Каталожные номера 22.3721 и 221.3721 или С302Д и С303Д
    Подключаются НЕ через реле, просто к штатной проводке. Предохранителеи ни какие не менял.

    Звуковой сигнал: обсуждение, замена, выбор

    гудок запитан через реле, предохранитель менять не буду.

    Звуковой сигнал: обсуждение, замена, выбор

    сертифицированая КЕМ?
    гражданский транспорт это что?

    А Ваш гудок попадает под ГОСТ P 50574-2002
    В частности под статью
    6.3.1 Специальный звуковой сигнал должен иметь изменяющуюся основную частоту. Изменения основной частоты должны быть от 150 до 2000 Гц.

    А за спецсигналы в наше время:
    Статья 12.4. Нарушение правил установки на транспортном средстве устройств для подачи специальных световых или звуковых сигналов либо незаконное нанесение специальных цветографических схем автомобилей оперативных служб

    В вашем случае 12.4.2:
    2. Установка на транспортном средстве без соответствующего разрешения устройств для подачи специальных световых или звуковых сигналов (за исключением охранной сигнализации), —
    влечет наложение административного штрафа на граждан в размере двух тысяч пятисот рублей с конфискацией указанных устройств; на должностных лиц, ответственных за эксплуатацию транспортных средств, — двадцати тысяч рублей с конфискацией указанных устройств; на юридических лиц — пятисот тысяч рублей с конфискацией указанных устройств.
    (в ред. Федерального закона от 22.06.2007 N 116-ФЗ)

    Балу добавил 11.03.2011 в 13:40
    Ну и чтиво тебе юридическое если ты попал с такими сигналами

    ГОСТ Р 41.28-99. Единообразные предписания, касающиеся официального утверждения звуковых сигнальных приборов и автомобилей в отношении их звуковой сигнализации
    Обозначение: ГОСТ Р 41.28-99
    Статус: действующий
    Название рус.: Единообразные предписания, касающиеся официального утверждения звуковых сигнальных приборов и автомобилей в отношении их звуковой сигнализации
    Название англ.: Uniform provisions concerning the approval of audible warning devices and of motor vehicles with regard to their audible signals
    Дата актуализации текста: 01.08.2009
    Дата актуализации описания: 01.08.2009
    Дата издания: 13.10.2000
    Дата введения в действие: 01.07.2000
    Дата последнего изменения: 23.06.2009
    Область и условия применения: Настоящие Правила применяют: к звуковым сигнальным приборам, работающим на постоянном или переменном токе или сжатом воздухе, которые предназначены для установки на автотранспортных средствах категории L3-L5, M и N, за исключением мопедов; к звуковой сигнализации автотранспортных средств, упомянутых выше

    Читать еще:  Запчасти для рулевой рейки

    ГОСТ 28092-89. Приборы звуковые сигнальные автомобильные. Основные и присоединительные размеры
    Статус: действующий
    Название рус.: Приборы звуковые сигнальные автомобильные. Основные и присоединительные размеры
    Название англ.: Sound signal devices for vehicle. Main and joint dimensions
    Дата актуализации текста: 01.08.2009
    Дата актуализации описания: 01.08.2009
    Дата издания: 01.01.2007
    Дата введения в действие: 01.01.1991
    Дата последнего изменения: 23.06.2009
    Переиздание: переиздание
    Область и условия применения: Настоящий стандарт распространяется на одно- и многотональные звуковые электромагнитные сигнальные приборы постоянного тока с номинальным напряжением 6, 12 и 24 В, устанавливаемые на автомобилях и предназначенные для подачи предупредительного звукового сигнала.
    Настоящий стандарт не распространяется на пневматические звуковые сигнальные приборы, а также звуковые сигнальные приборы специального назначения

    Регулировка сигнала от волги

    Регулировка и замена звукового сигнала

    Автомобили могут быть укомплектованы звуковыми сигналами типов С-304 и С-305 (разборные) или 20.3721-01 и 201.3721-01 (неразборные).

    Звуковой сигнал находится в моторном отсеке и закреплен на кронштейне, приваренном к панели рамки радиатора. Схема включения звукового сигнала показана на рис. 9.20.

    Рис. 9.20. Схема включения звукового сигнала: 1–звуковой сигнал; 2–монтажный блок; 3–выключатель звукового сигнала; К6–реле включения звукового сигнала; А– к источникам питания

    Вам потребуются: ключ «на 13», отвертка.

    1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

    2. Снимите облицовки радиатора (см. «Снятие и установка облицовок радиатора» ) и отсоедините два провода от выводов сигнала.

    3. Отверните гайку крепления кронштейна сигнала к кузову.

    4. …и снимите звуковой сигнал.

    5. При необходимости отверните гайку крепления и снимите кронштейн с корпуса сигнала.

    6. Зачистите окисленные выводы сигнала.

    7. Зажмите в тиски сигнал за кронштейн и подсоедините провода к аккумуляторной батарее и к выводам звукового сигнала («минус» к верхнему выводу сигнала, «плюс» к нижнему).

    8. Поворачивая регулировочный винт в соответствующую сторону, добейтесь громкого и чистого звучания сигнала. Если этого не удалось сделать, замените звуковой сигнал.

    9. Устанавливайте звуковой сигнал и все снятые детали в последовательности, обратной снятию.

    Собрал после полимерки звуковые сигналы, ну и так как все это долго лежало, решил еще и отрегулировать.

    По поводу сборки особо не на чем внимание заострять, кроме того что кронштейны сигналов можно прикрутить к корпусу в любом положении, и пришлось смотреть старые фотки как это было.
    а так же запарился с шайбочками винтов крепления кронштейнов. вот фотка на всякий случай как они должны стоять

    1. сначала надо проверить состояние контактов

    2. Регулировка контактов
    нужно проверить совпадение контактных площадок 1 друг с другом, т.к. люфты деталей позволяют собрать их с перекосом

    по многу крутить не надо, шаг между регулировками 1/4-1/8 оборота гайки, не больше.
    гайки перед прослушиванием затягивать обе, т.к. во время звучания гайка 3 будет крутиться от вибрации.

    так несколько раз повторив ловим положение с максимально чистым и громким звучанием, и затягиваем окончательно гайки 2 и 3.

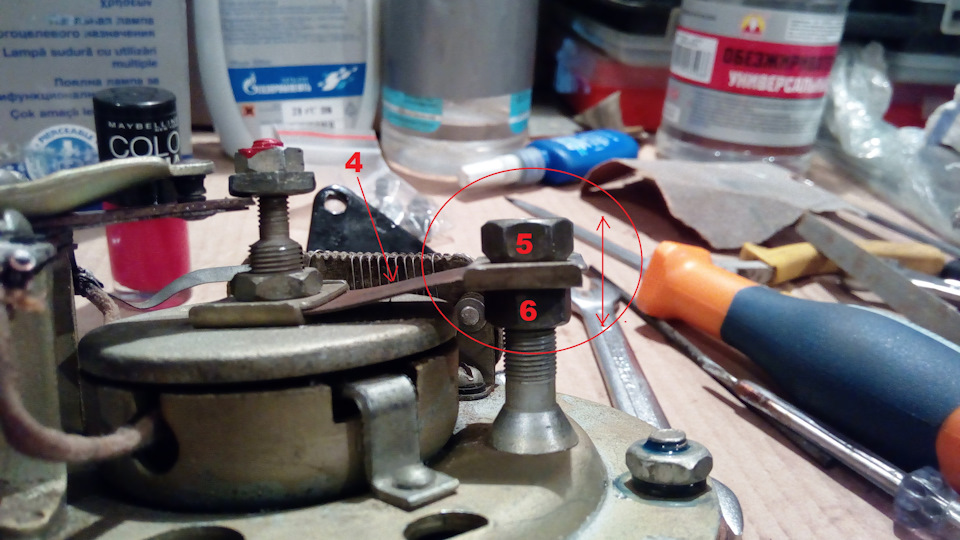

    3. Регулировка громкости звучания.

    как таковой регулировки громкости тут нет, но если изменить положение пластинчатой пружины 4 на максимальное усилие, согнав гайки 5 и 6 максимально вверх, звук становится громче.
    Если менять положение этих гаек, то надо будет повторить регулировку из пункта 2.

    В общем выкручиваем громкость на максимум и проверяем.
    Регулировку можно считать удачной, если реакция прибежавших на звуки соседей по гаражам будет примерно такой:

    4. Протягиваем все винты и гайки, проверяем все еще раз на аккумуляторе, и винты защищаем от откручивания красным лаком, как это было в оригинале.

    тут я просто не мог не прибегнуть к косметичке жены))) так что не зря Мэйбилин создавали свой лак для ногтей)

    Перед началом работы

    Отсоедините провод от клеммы “–” аккумуляторной батареи (при замене сигнала).

    На автомобиле применяется звуковой сигнал типа С-304 или С-305 неразборной конструкции. Сигнал крепится на кронштейне к панели рамки радиатора. Неисправный сигнал подлежит замене.

    Возможные неисправности звуковых сигналов

    Возможные неисправности звуковых сигналов

    Читайте также

    Возможные неисправности

    Возможные неисправности Если двигатель не вращается, проверьте полярность диодов. Убедитесь, что вы подключили их правильно, соблюдая полярность, изображенную на схеме.Если шаговый двигатель вращается медленно или совершает колебания туда и обратно, то это может быть

    1.3.3. Возможные неисправности магнетронов

    1.3.3. Возможные неисправности магнетронов Внешний вид магнетрона представлен на рис. 1.11.Возможные неисправности магнетронов таковы:• анод магнетрона выполнен в виде медного цилиндра. Рабочее напряжение анода магнетрона (в зависимости от типа) колеблется в диапазоне

    Возможные неисправности пятиступенчатой коробки передач

    Возможные неисправности пятиступенчатой коробки передач Коробка передач – агрегат неприхотливый. Его ресурс может повысить ресурс двигателя. Но чтобы она оправдала свои возможности, чтобы продлился ее срок службы и чтобы облегченно работали ее синхронизаторы,

    Возможные неисправности карданной передачи

    Возможные неисправности карданной передачи Карданная передача двухвальная, с тремя карданными шарнирами, состоит из заднего карданного вала, промежуточного карданного вала и промежуточной

    Возможные неисправности заднего моста

    Возможные неисправности заднего моста

    Возможные неисправности передней подвески

    Возможные неисправности передней подвески

    Возможные неисправности рулевого управления с гидроусилителем

    Возможные неисправности рулевого управления с

    Возможные неисправности бескамерных шин

    Возможные неисправности бескамерных шин

    Возможные неисправности тормозной системы

    Возможные неисправности тормозной системы

    Возможные неисправности генератора

    Возможные неисправности генератора Рис. 11. Зачистка контактных колец шкуркой и замена щеток. Рис. 12. Проверка сопротивления обмотки возбуждения ротора. Рис. 13. Схема проверки статора

    Возможные неисправности стартера

    Возможные неисправности стартера Рис. 14. Положения щеток коллектора. Рис. 15. Ремонт тягового реле стартера. Рис. 16. Схема включения стартера для проверки положений шестерни привода и регулировки

    Возможные неисправности системы освещения, световой сигнализации, приборов и датчиков приборов

    Возможные неисправности системы освещения, световой сигнализации, приборов и датчиков

    Возможные неисправности стеклоочистителя

    Возможные неисправности стеклоочистителя Рис. 17. Электрическая схема соединения для проверки стеклоочистителя без переключателя: А – для проверки на первой скорости; Б – для проверки на второй скорости; 1 – штекерный разъем стеклоочистителя; 2 – контрольная лампа; 3

    Читать еще:  Снятие бампера солярис 2017

    Возможные неисправности антенны

    Возможные неисправности антенны

    Возможные неисправности узлов и деталей кузова

    Возможные неисправности узлов и деталей кузова

    Возможные неисправности автомобиля, оборудованного газобаллонной аппаратурой

    Возможные неисправности автомобиля, оборудованного газобаллонной

    Снятие и разборка выключателя звуковых сигналов автомобиля ГАЗ 31105

    Инструменты:

    • отвертка плоская средняя
    • надфиль
    • шило

    Примечание:

    При неисправности выключателя звукового сигнала сигнал может включаться произвольно (например, при вращении рулевого колеса).

    Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

    1. Снимаем накладку рулевого колеса.

    2. Плоской отверткой отворачиваем четыре винта крепления рамки выключателя звуковых сигналов к сильфону рулевого колеса.

    3. Отсоединяем от вывода выключателя звуковых сигналов наконечник провода.

    4. Шлицевой отверткой отворачиваем четыре винта крепления рамки выключателя к основанию.

    5. Разбираем выключатель звуковых сигналов.

    6. Надфилем или мелкой наждачной бумагой зачищаем контакты выключателя. Неисправные пружины заменяем.

    7. Вставляем изоляционные втулки в отверстия рамки и надеваем на них пружины. Располагаем шайбы над резьбовыми отверстиями в основании рамки.

    8. Укладываем рамку на основание, при этом шилом или тонким бородком через отверстия в рамке центрируем шайбы и пружины.

    9. Вставляем в отверстия винты и затягиваем их до упора. Подсоединив провод, крепим рамку к сильфону рулевого колеса и надеваем декоративную накладку. Подсоединяем аккумуляторную батарею и убеждаемся в исправной работе выключателя звуковых сигналов.
    Ненадежная работа звуковых сигналов может быть связана с состоянием контактного кольца на рулевой колонке и подпружиненного вывода на рулевом колесе.

    10. Для проверки снимаем кожух рулевой колонки, и убеждаемся в надежности контакта.

    11. При необходимости контактное кольцо заменяем, сняв его вместе с держателем, а торец вывода зачищаем надфилем.

    В статье не хватает:

    • Качественных фото ремонта

    Регулировка сигнала от волги

    При установке Волговских сигналов есть несколько ньюансов:
    1. Сигнал Волги состоит их 2-х клаксонов Высокий тон и низкий
    2. По той причине что их два и они много массивнее родного сигнала в штатное место их не установить
    3. У штатного сигнала 2 контакта, у волговских по одному.

    Фото отчет мне сделать не удалось — фотик в деревню забыл взять.

    Поэтому на пальцах:

    1. Снимаем бампер.
    2. Демонтируем родной сигнал вместе с кронштейном.
    3. Место для новых сигналов я присмотрел за щитком передка (в простонародье просто буфер вроде бы, короче это железный бампер, который стоит за пластмассовым) прямо под фарами головного света.
    4. Вооружаемся дрелью заряженной сверлом по металлу на 8 и сверлим по одному отверстию в этом «железном бампере» под каждой фарой.


    5. Устанавливаем новые сигналы в просверленные отверстия с внутренней стороны «железного бампера»


    6. В проводке подходящей к демонтированному сигналу находим +, это черно серый провод (просто черный — масса), кто не верит возьмите мультиметр.
    7. Этот черно серый провод (+) подводим к контактам на новых установленных сигналах.
    8. Массой на волговских сигналах является корпус (они уже у нас на корпусе).
    9. Все провода желательно проложить в гофре подходящего диаметра, потому как все железяки очень вострые.

    10. Все контакты, скрутки и т.д. и т.п. заизолировать.


    11. Сделать фа фа сигналом и радоваться.
    12. Если фа фа не делается, выпрямляем руки и читаем пост заново.
    13. И не забудьте бампер на место прикрутить!

    Неодходимые материалы и интрументы:
    1. Автомобиль Шевроле нива — 1 шт.
    2. Комплект сигналов ГАЗ-24; ПАЗ — 1 шт.
    3. Проводка автомобильная. (Куски провода).
    4. Дрель со сверлом по металлу на 8 — 1 шт.
    5. 2 контакта типа «мама» (чтобы соединить с «папами» на волговских сигналах).
    6. Гофра для прокладки в ней проводки.
    7. Пластмассовые хомуты для крепления гофры чтоб не болталась.
    8. Ключи на 10 и на 13.
    9. Комплект ключей типа «звездочка» для снятия бампера на РШН — 1 шт.
    10. Мультиметр — 1 шт.
    11. Помошник — 1 шт (Желательно, но не обязательно).
    12. Пиво — по желанию.

    Фа-Фа делает так что КамАЗ с прицепом с буксами трогаться начинает когда ему посигналишь на светофоре

    Бюджет около 650 р. (Без пива)[/img]
    _________________
    Шевроле Нива в Саратове

    Тема: Сигнал от «Волги»подскажите

    Опции темы
    • Версия для печати
    • Отправить по электронной почте…
    • Подписаться на эту тему…
  • Поиск по топику
    Отображение
    • Линейный вид
    • Комбинированный вид
    • Древовидный вид
  • Сигнал от «Волги»подскажите

    Всем привет! По совету многих поставил сигнал от «Волги»,звучать посолидней стало,но вот беда,чуть подольше бибикнул и предохранитель сгорает на 10А,в мануале написано ни в коем случае не ставить более мощный предохранитель,поставил на 15А,вот теперь думаю,не повредит ли это?Или родной сигнал поставить?

    Стояли от волги большие улитки, попала вода в них и сгорели сигналы, поставил улитки от волг 31105, они чуть поменьше. Пока работает норм. Предохранитель не трогал, штатный.

    Поставь доп.реле со своим питанием (и с предохранителем), а родными проводами, от штатного сигнала, управляй доп. реле.Если завод пишет что более 10А нельзя ставить -это может быть связано с сечением провода и вообще с токовой нагрузкой этой ветви питания. Вряд ли нужно рисковать. Доп.реле решает все проблемы.

    Не чего не ставил все нормально работает

    раз на раз не приходится, машина не 3 копейки стоит все -таки.

    Уже вторая пара сигналов волговских стоит (первые после водных процедур слегли)) — все норм, бывает подолгу держу гудок )) но лучше конечно короткими бибикать)
    Раз не рекомендуют — я бы не стал наверное.

    Хорошо машину никому не сожгли..А бывало такое с изделиями от «Автоприбор». Жду месяц кнопку с али,чтоб поставить в водительскую ручку на стойке,будет пневмодудка оттуда активироваться)

    Поставил от Волги без реле.
    Два сигнала, низкий и высокий тон.
    Все работает, гудеть можно сколько хочешь.
    Предохранитель штатный.
    До этого ставил пневмо дудку, вернее только проверил.
    Без реле 10А сразу сгорел. 15А тоже.
    Опыты прекратил, установкой волговских.
    Штатный на 10 А перегорать не должен.
    15А убирайте или через реле. Машина горит 5 минут.

    Последний раз редактировалось Главный по тарелочкам; 16.04.2018 в 11:57 .

    Сигнал Hella 3FH 007 424-811, ставил года 3 назад, цена почти волговская, но звук солиднее и бродов не боится. Предохранитель штатный.

    Всем спасибо!Посмотрел сегодня- волговский 7,5А,а родной 4А.Решил не эксперементировать,постав� �л обратно писклявые.

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
