Развал схождение своими руками на ваз 2107

Развал схождение своими руками на ваз 2107

Регулировка развала-схождения – работа, которую обязательно нужно выполнить после проведения ремонта подвески с заменой наконечников рулевых тяг, шаровых, сайлентблоков. Прежде чем узнать как сделать развал-схождение своими руками на ВАЗ 2107, следует стоит познакомиться с сутью терминов и почему так важна их правильная регулировка.

Что такое развал-схождение

Термин “развал” означает угол, под которым передние колеса стоят относительно вертикальной оси. Развал бывает положительный (когда нижний край колеса находится ближе от центра авто, чем нижний) и отрицательный (когда верхний край ближе нижнего).

Если угол развала не соответствует предусмотренному конструкцией, машину при движении по ровной дороге будет вести в сторону. Это можно почувствовать, сняв руки с руля. Однако причины увода могут быть и другие: неравномерно накачанные колеса, проблемы с колесными подшипниками, неровное дорожное покрытие. Также неправильный развал становится причиной неравномерного износа колес.

Схождение – угол, под котором колеса “сходятся”относительно продольной оси автомобиля. Схождение на заднеприводных машинах, к которым относится ВАЗ 2107, отрицательное — передние края колес ближе друг от друга, чем задние. На переднеприводных машинах — наоборот. Делается это для того, чтоб во время движения в узлах крепления и подшипниках колес выбирался люфт и они выравнивались, устанавливаясь параллельно друг другу. Неправильный угол схождения приводит к стремительному износу шин автомобиля. Поэтому этот показатель необходимо регулярно контролировать.

Развал схождения своими руками на ваз 2109

После любого ремонта подвески или рулевого управления требуется отрегулировать угол развала и схождения передних колес. Процедура эта крайне важна, ведь если не провести ее, в лучшем случае машина будет «подъедать» резину, а в худшем – ее постоянно будет уводить в сторону во время движения, что крайне опасно, поскольку чревато ДТП. Обычно автолюбители предпочитают обращаться на автосервис, поскольку там есть все необходимое оборудование. Однако некоторые желают попробовать отрегулировать сход-развал своими руками или же не могут позволить себе лишние траты. Как же провести эту операцию самостоятельно?
Содержание:

Сегодня мы подробно опишем последовательность действий, а заодно и расскажем, что значит слова «развал» и «схождение».

Что такое развал и схождение колес

Развал – представляет собой угол между вертикальной плоскостью и плоскостью колеса. От него напрямую зависит, насколько хорошо шины соприкасаются с дорожным покрытием.

Схождение – является углом между направлением движения и плоскостью вращения колеса. Оно определяет, насколько устойчива машина в поворотах, и с какой скоростью изнашиваются шины.

У схождения есть один нюанс – оно различается в зависимости от привода автомобиля. Транспортные средства с задней ведущей осью должны обладать положительным схождением (когда колеса чуть-чуть повернуты друг к другу), а вот у переднееприводных автомобилей схождение должно быть отрицательным (колеса наоборот, слегка развернуты в стороны). Следует заметить, что во время движения колеса становятся ровно в обоих случаях, что обеспечивает комфортную и безопасную езду.


Есть еще одна малоизвестная регулировка под названием
кастер – угол, с каким наклонен шкворень (в продольной плоскости). Кастер устанавливается на заводе-изготовителе раз и навсегда, и поэтому в регулировке не нуждается. Однако если вы вносите коренные изменения в подвеску автомобиля (например, подготавливая его к спортивным состязаниям), его нужно будет регулировать заново. Здесь эта процедура рассмотрена не будет.
Специалисты рекомендуют регулировать сход-развал 2 раза в год, одновременно с переходом на летние/зимние шины. Но по факту, подавляющая часть водителей проводят эту процедуру только после ремонта элементов подвески или замены рулевых тяг, а также перед техосмотром.

Как отрегулировать развал схождение на ВАЗ 2109

Прежде чем приступать к работе, сделайте 3 важные вещи. Во-первых, убедитесь, что в ближайшей перспективе вы не будете проводить ремонт подвески или рулевого управления. В противном случае вы напрасно потратите нервы, время и силы. Во-вторых, не поленитесь проверить давление в колесах. Если оно ненормальное, измерения будут неправильными. В-третьих, проверьте багажник и салон, чтобы там ничего не лежало, поскольку регулировка производится на незагруженном автомобиле.

Когда стоит отрегулировать развал-схождение на Ваз 2107

Сход-развал ВАЗ 2107 подлежит регулировке в таких случаях:

  • Автомобиль уводит в сторону при движении по прямой дороге.
  • Шины изнашиваются неравномерно, что является причиной их быстрого износа вместе с деталями подвески. Это же это увеличивает расход топлива.
  • Произведена ремонт с заменой деталей подвески, влияющих на углы установки колес. Сюда можно все детали, кроме амортизаторов и пружин.
  • Автомобиль въехал в дорожную яму, получив сильный удар в подвеску, или ударился передним колесом о бордюр, что нередко случается при заносе на зимней дороге.

Развал – схождение для чего нужна процедура?

Перед тем как я дам вам пошаговую инструкцию давайте разберемся что же это за процедура развал – схождение, какими бывают углы установки колес Ваз 2109 и как от них зависит поведение автомобиля на дороге?

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три параметра: схождение, угол развала колеса, угол продольного наклона оси поворота.

Угол продольного наклона оси поворота — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки, в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол зависит от количества регулировочных шайб на концах растяжки. Для уменьшения угла шайбы добавляют, а для увеличения снимают. При установке/удалении одной шайбы угол изменяется приблизительно на 19′. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах, односторонний износ протектора.

Подготовка к регулировке развала-схождения

Регулировать углы установки колес рекомендуется на загруженной машине. Нагрузка должна быть такой, чтоб соответствовать машине с 4 человеками в салоне, с 50 кг груза в багажнике и с полным баком.

Также необходимо проверить давление в шинах, которое должно соответствовать норме.

Самостоятельная регулировка позволяет сэкономить на оплате услуг СТО. Регулировка углов не требует слишком высокой точности, поэтому даже на специализированных станциях она выполняется в соответствии со старой методикой, не требующей специализированного оборудования. Точность регулировки, которую можно обеспечить в домашних условиях, вполне достаточна для беспроблемной эксплуатации автомобиля. Процесс регулировки не является необратимым действием и, если у вас возникают сомнения касательно правильности регулировки, всегда можно обратиться на специализированную, оборудованную по последнему слову техники, станцию технического обслуживания.

Как Сделать Развал На Классике

Выравнивание колес и носков на ВАЗ 2101-ВАЗ 2107

Уничтожение этим термином означает, как колесо автомобиля будет стоять относительно вертикали. Если верхний край колеса отсутствует, это означает, что Кембер положительный, и если такой же верхний край колеса находится во внутренней части автомобиля, то это разрушение уже будет считаться отрицательным и обозначается значением «-».

Неправильно отрегулированная шина, а точнее отрегулированная шина, только 1-й переднее колесо, во время вождения автомобиль можно отвести в сторону, его совсем не сложно найти, во время вождения убирая руки с руля!

Конвергенция, этот термин означает, как колеса будут сходиться относительно дороги. Например, в заднем приводе колеса находятся под положительным углом, а спереди. под отрицательным, как показано на фото. И все это сделано для того, чтобы при старте и будущей езде колеса выровнялись и стали абсолютно плавными.

Если палец не отрегулирован должным образом, шины на автомобиле могут изнашиваться гораздо быстрее, чем при регулировке пальца, поэтому всегда смотрите на него и подстраивайтесь под его возможности!

Какие инструменты мне нужно настроить?

Для регулировки абсолютно необходим суппорт, а также набор базовых гаечных ключей, клещей Cobra, простая короткая нить и необычная нить с крючками, завязанными на обоих концах.

Вам также пригодится ремешок шириной 22 мм, а другой. шириной всего 6 мм.

Когда мне нужно отрегулировать положение колес?

Они подлежат корректировке:

Проверка и регулировка развала-схождения на Ваз 2107

Замер углов развала производится в следующем порядке:

  • Сесть в автомобиль и выставить руль так, чтоб передние колеса стояли прямо (параллельно оси симметрии машины).
  • Выйти из машины и несколько раз “прокачать” заднюю и переднюю подвеску, надавив на задний (передний) бампер с усилием 50 кг.
  • Подвесить нить с грузиком, закрепив ее в верхней точке колеса, и замерить штангенциркулем расстояние от нити до верхней и нижней точки обода.

Для проверки схождения необходимо выполнить такие действия:

  • Выровнять колеса и нагрузить машину.
  • Натянут нитку с крючками, зацепив ее за передний край обода переднего колеса и задний край обода заднего колеса. Нить должна быть хорошо натянута и не провисать.

Важно: колея задних колес уже передних на 44 мм. Поэтому для правильной установки схождения необходимо проложить между нитью и задним колесом брусок толщиной 22 мм.

  • Слегка повернуть руль, установив колеса так, чтоб нить касалась двух сторон покрышки.
  • Натянуть нить по другому краю машины, используя, кроме бруска 22 мм, брусок 6 мм.
  • Проверить, что колеса не изменили положения и нить по-прежнему касается переднего колеса на противоположной стороне в двух точках.
  • Ослабить хомуты, зажимающие муфту рулевой тяги.
  • Провернуть муфту при помощи щипцов “кобра” так, чтобы нить касалась обеих сторон покрышки переднего колеса со второй стороны машины.
  • Затянуть хомут муфты. При необходимости, проделать ту же операцию со вторым колесом.

Регулируя развал-схождение ВАЗ 2107 необходимо учесть, что добавление 6 мм бруска между задним колесом и нитью соответствует увеличению схождения на 1 мм. Суммарное схождение колес должно быть 2-4 миллиметра на ненагруженном авто и 3-5 при полной загрузке.

Как отрегулировать своими руками развал схождение на автомобиле ВАЗ 2107: ключевые моменты

Юстировка параметров положения колес трудно выполнить самому, поэтому лучше воспользоваться услугами хорошего помощника. Но даже, если не удалось найти такого, то не стоит отчаиваться – неспешно действуя по перечисленным пунктам, вам удастся реализовать настроечные операции в полном объеме.

Установка угла развала

Чтобы произвести своими руками регулировку развала или схождения передних колес на Lada достаточно выполнить несколько нехитрых операций. Для измерения фактических величин следует взять отвес и штангенциркуль. Дальнейшие действия производятся согласно следующей схеме:

  • Приставить бечевку отвеса к верхней точке боковины покрышки.
  • Измерить штангенциркулем расстояние от обода диска до бечевки в нижней и верхней точках.
  • Определить разность полученных результатов. Например, если разница между цифрами в нижней и верхней точках составляет 3 мм, то это говорит о том, что угол развала составляет 30°.

Технология изменения угла развала состоит в установке или демонтаже шайб на двух болтах, которые закручены радиально в ось нижнего рычага. Добавив или убрав шайбу толщиной 0,5 мм, корректируемый угол изменится на 7-9′. Важно знать, что угол кастора при этом остается без изменений.

Установка угла схождения

Параметр представляет собой фактор отклонения вектора вращения колеса от градиента прямолинейного движения. В цифрах этот промежуток выражается 2-4 мм при полностью загруженном авто и 3-5 мм – при пустом. Определение данных показателей осуществляется при помощи бечевки с двумя крючками:

Делаем сход развал колес своими руками – пошаговая инструкция

Автор: Ника · Опубликовано 23.12.2018 · Обновлено 23.12.2018

  • История
  • Определения показателей
  • Причины смещения углов
  • Чем это грозит ?
  • Предварительные процедуры перед регулировкой
  • Регулировка в своими руками – по шагам
    • Передний мост
      • План проведения
      • Как сделать рейку
      • Возможная ошибка
    • Задний мост
      • Настройка развала
      • Как это происходит
  • Какой способ отладки точнее: компьютерный или ручной?

История

Конструкция автотранспортного средства во все времена предполагала установку колёс машины под определённым углом. Это необходимая мера, обусловленная законами физики. Изначально наклон колёс относительно кузова или вертикали не был столь существенным. Машины двигались не особо быстро и проблем с управлением и стабильностью не возникало. Однако с увеличением скоростного предела движения автомобилей конструкторам потребовалось вносить существенные доработки в структуру подвески. Преодоление этой необходимости значительно повысило комфортность, управляемость и стабильность поездок на высоких скоростях.

Для регулировки углов развала и расхождения автомобиля вручную пользуются старыми, но надёжными методами и приспособлениями, такими как:

  • Отвес для вычисления развала.
  • Линейка, чтобы измерять угол схождения.
  • Шнур, что связать полученные углы к направлению движения кузова транспортного средства.

Определения показателей

Схождение колёс– это определённый угол между вектором движения автомобиля и плоскостью вращения колёс. Говоря иначе, это расстояние между колёсами на одном мосту спереди и сзади.

Развал колёс– это градусная величина, высчитываемая как разность вертикальной прямой и плоскостью вращения колеса, её также измеряют по боковине кузова.

Кастер– это угол наклона вдоль оси поворота колёс.

Приведу пример. Возьмём иной вид транспортного средства, велосипед. В велосипеде этот угол показывает градус отклонения вилки руля, что даёт возможность человеку ездить без помощи рук. И чем сильнее вилка наклонена к земле, тем больше вероятность того, что велосипед будет двигаться прямолинейно более долгое время. И чем меньше отклонение по вертикали, тем лучше управляемость. В автомобиле роль вилки в данном случае выполняет поворотный кулак и амортизатор в Макферсоновской подвеске.

Причины смещения углов

Общеизвестным фактом является, что механизмы подвески и рулевого управления состоят из тяг и рычагов, которые соединены между собой шарнирными элементами. И эти шарнирные элементы, естественно, имею свойство изнашиваться, из-за чего в автомобиле повышается люфт. Что приводит к изменению расстояния между плоскостями колёс. Потому ухудшается управляемость автотранспортного средства, его начинает чаще уводить с дороги, безопасность на дороге уменьшается, а шины стираются быстрее.

Чем это грозит?

  1. Неполадки тяги и рулевых наконечников. Это первые детали, которые страдают от неправильного угла схождения колёс, так происходит по причине того, что именно эти детали в значительной степени отвечают за поворот колёс. Механизмы достаточно быстро портятся и игнорирование их дисфункций может привести к серьёзным последствиям.
  2. Повышение у продольных и поперечных сайлент блоков тяг и рычагов люфта. Значительное изнашивание этих блоков смещает угол во всех трёх плоскостях. Поэтому, кстати, перед регулировкой подвески необходимо убедиться в её полной исправности. Стоит отметить, что перед регулировкой подвески стоит проверить транспортное средство на предмет неисправностей.
  3. Проблемы с амортизаторами. Из-за несоответствующих норме углов, возникают проблемы с системой амортизации в системе Макферсона. Это нарушение грозит сильным развалом колёс, а впоследствии и разрушением подвески.
  4. Поломка шаровой опоры. Сильный износ опоры поворотного кулака заставляет детали размыкаться, что образует люфт там, где он не предполгался, после чего у автомобиля заваливается колесо относительно вертикали кузова.
  5. Искривление моста. Эта проблема возникает в автомобилях с нераздельным типом конструкции моста. Углы развала и схождения значительно изменяются при выгибании челнока моста, что с высокой вероятностью навсегда изменит углы наклона колёс и испортит мост. Да, существуют процедура «выпрямления» моста, но она не гарантирует возвращения колёс в первичное заводское положение, так как нарушения такого характера являются действительно серьёзными.
  6. Изношенность ступичного подшипника. Первым признаком приближения подобной поломки будет сильный гул в районе колёс, который будет явно слышен при движении. Со временем положение будет ухудшаться, что приведёт к тому, что колесо просто начнёт болтаться на ступице. А с течением времени может и вовсе самовольно отделиться от машины.

Предварительные процедуры перед регулировкой

  • Протестировать и замерять давление в шинах, их состояние и равномерность стёртости протектора. Может понадобится дополнительная подкачка шин или даже их замена. Неравномерный износ покрышек уже свидетельствует о проблемах с углами.
  • Провести диагностику подвески. При обнаружении неисправности её необходимо исправить перед регулировкой.

Регулировка в своими руками

Передний мост

По технологии схождения управляемых колёс проводится через изменение длины тяг рулевой части с помощью поворотов муфты и наконечника руля.

План проведения

План проведения:

  1. Сперва необходимо поставить машину на стояночный тормоз, причём руль должен быть зафиксирован ровно, а колёса направлены прямо. Это очень важно для правильной отладки.
  2. Далее параллельно боковине кузова по всему периметру машины натягивается шнур. Этот шнур служит ориентиром для того, чтобы выровнять колёса правильно относительно направления движения, по кузову.
  3. После вышеописанной операции нужно транспортиром измерить углы или сравнить расстояние от колёс до натянутого шнурка. Как правило, у легкового автомобиля искомое значение лежит в промежутке от 0 до четверти градуса на транспортире или от 0 до одного миллиметра расстояния на обоих колёсах в передней части и соответственно в задней. Если полученные значения не лежат в вышеописанных границах, то требуется дальнейшая отстройка.
  4. Далее нужно ослабить контрагайку по средствам поворота рулевой тяги в разных направлениях в завимисти от искомого положения до необходимого значения угла или расстояния.
  5. После того, как все правильные значения углов выставлены по линии движения, нужно замерить дополнительно, какре же получилось расстояние от колеса до колеса спереди и сзади. Разница между этими замерами (расстоянием в обеих частях) не должна превышать двух миллиметров. Если разница между наклоном колёс будет равна пяти миллиметрам, резина сгорит полностью всего за 1000 километров. Замеры можно проводить специальной рейкой или же обычной рулеткой, выбор применяемого инструмента несущественен.
Как сделать рейку

Такую рейку можно достаточно просто сделать из телескопической перекладины для шторок в ванной комнате или для душевой кабины. Приобрести такую перекладину можно в любом хозяйственном магазине. Просто нанесите на эту перекладину шкалу по рулетке и всё! Рейка готова, пользуйтесь!

Развал схождение колес своими руками — самодельное устройство

Авторизация на сайте

Углы развала и схождения колес легкового автомобиля предельно точно можно отрегулировать, не прибегая к услугам станции технического обслуживания. Нужно лишь обладать некоторыми слесарными навыками и располагать простейшим инструментом, чтобы своими силами изготовить для проведения этой регулировки комплект приспособлений, отличающихся простотой и удобными эксплуатационными качествами.

Рассмотрим для примера вариант с автомобилем ВАЗ- 21063. Расстояние между центрами следа шин на земле — 1365 мм. Если через эти точки провести вперед по ходу движения автомобиля две параллельные линии, то они могли бы стать ориентирами для последующих регулировок. Однако осуществить это невозможно:

выступающие части боковых поверхностей автомобиля станут помехой. Следовательно, необходимо эти параллельные линии провести на некотором удалении от автомобиля. Осуществить это возможно при помощи комплекта устройств, которое можно назвать угломером.

Основой угломера является рейка из древесины твердой породы или металла. Стороны ее должны быть строго параллельными. Длина рейки от 450 до 500 мм.

На рисунке 1 изображена такая деревянная рейка длиной 500 мм, толщиной 30 мм и шириной 70 мм. На рисунке 2 показан угломер из квадратной трубы размером 25 х 25 мм, длиной 450 мм. На равном расстоянии от концов рейки сверлятся два отверстия под шпильку диаметром 6 мм. Расстояние между их центрами соответствует диаметру диска колеса — 360 мм. В отверстия вставлены шпильки упоров. Последние изготовлены из листового металла толщиной 4 мм; их длина 120 мм и высота 50 мм. Упоры вплотную огибают кромку диска, касаясь поверхности шины. Кромка упора в месте соприкосновения с шиной срезана под углом 45 градусов.

Основание угломера специальными шпильками с зацепами на концах прикрепляется к диску, давление а шинах должно быть нормальным. Используя их упругость, можно достичь параллельности основания угломера относительно плоскости диска. Для проверки параллельности применяется линейка или штангенциркуль.

На одном из концов рейки прикреплена катушка с леской толщиной 0.2 — 0,3 мм, длиной около двух метров с отвесом на конце массой 20 — 30 г. На другом конце рейки закреплена винтом подвижная миллиметровая линейка длиной 80 — 100 мм. Желательно, чтобы она могла поворачиваться вокруг оси — так удобнее производить измерения.

На рейке, вершиной строго по ее центру, установлена дуга из листового металла толщиной 2 — 4 мм, шириной 25 мм (на рис. 2) или шириной 70 мм (на рис. 1), которая закрепляется на рейке фиксаторами или винтами.

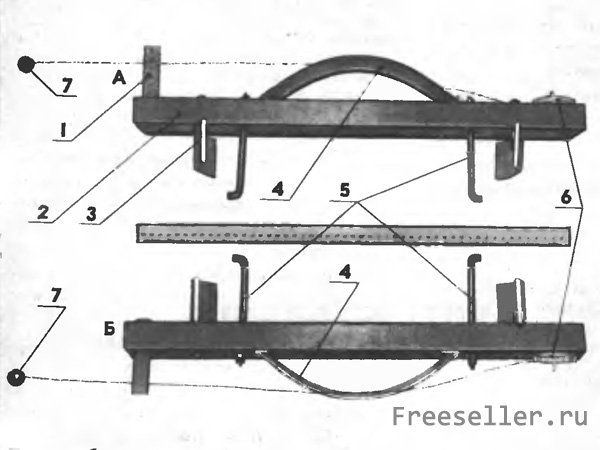

Рис.1 Приспособление для регулировки углов развала и схождения передних колес легкового автомобиля (А и Б — виды соответственно с правой и левой стороны угломера):

1 — миллиметровая линейка, 2 — основание приспособления (деревянный брусок сечением 30 х 70 мм), 3 — упоры (2 шт, Д16Т; 4 х50х120 мм), 4 — дуга (Д16Т; полоса толщиной 2 — 4 мм), 5 — шпильки с зацепами (стальной пруток диаметром 8 мм), 6 — катушка с леской длиной около 2 м, 7 — грузик отвес массой 20- 30 г.

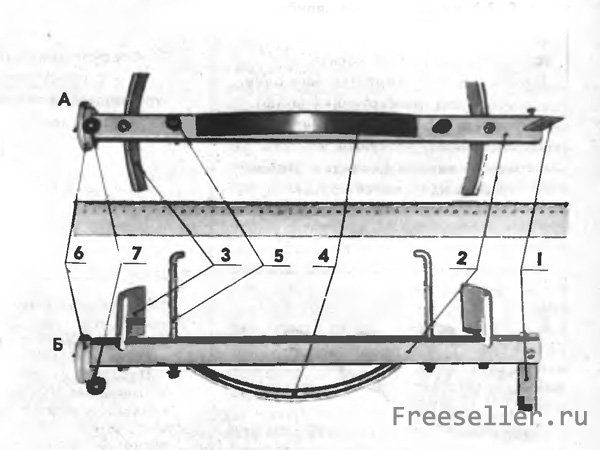

Рис.2 Цельнометаллический вариант приспособления (А — внешняя сторона приспособления, Б — боковая сторона):
1 — миллиметровая линейка, 2 — основание приспособления (стальная квадратная труба 25 х 25 мм), 3 — упоры, 4 — дуга, 5 — шпильки с зацепами, 6 — катушка с леской, 7 — грузик-отвес.

Ориентир подвижной шкалы (цифра, метка) должен быть точно отрегулирован по высоте дуги. Леска, натянутая отвесом по поверхности дуги и метке на шкале — параллельна плоскости рейки, а рейка на упорах, в свою очередь,- плоскости колеса.

Предлагаемый вашему вниманию комплект угломеров имеет одинаковые детали и размеры, один и тот же способ регулировки.

Во время регулировки колес машине должны располагаться на горизонтальной поверхности. Необходимо обеспечить доступ к передней нижней части автомобиля.

С помощью домкрата поочередно приподнимаем колеса и устанавливаем угломеры перпендикулярно земле (шкалой вниз).

Леска или нить почти касаются поверхности шкалы. После этого колеса опускаются под неполной нагрузкой. Руководствуясь рекомендациями по регулировке (в инструкции по эксплуатации автомобиля), устанавливаем размеры развала.

Во время регулировки угла схождения колес угломеры закрепляются в горизонтальном положении (или это достигается поворотом приподнятого колеса).

Шкала занимает положение по ходу движения автомобиля. На расстоянии 1,5-2 метра от передней чести автомобиля не уровне угломеров устанавливается рейка, планка или доска длиной 1,5 — 1,6 метра. Из катушек вытягиваются лески с отвесами, которые, огибая рейку, образуют ориентировочные линии. Ориентируем одну линию по шкале левого или правого угломера. Вторую линию устанавливаем строго параллельно первой. Теперь можно приступить к регулировке в соответствии с инструкцией.

Такой угломер можно использовать для регулировки колес и других автомобилей. Надо лишь учесть диаметр диска колеса и способ крепления к нему угломера.

Что такое развал-схождение колёс и как отрегулировать своими руками

Многие автолюбители знают, что регулировать развал-схождение на своём автомобиле нужно, но не все представляют, что это такое вообще, и для чего нужно. Между тем это очень простые понятия, но при этом очень важные. Разобраться с этим и даже самостоятельно выполнить эти регулировки не так уж и трудно. Это может пригодиться, если поблизости нет никакого СТО – именно там обычно и производятся эти регулировки.

Самостоятельное создание углов наклона передних колес.

Что такое развал-схождение

Если говорить коротко, то это углы наклона передних колес в вертикальной и горизонтальной плоскости. Они вовсе не параллельны, как считают многие, а расположены под углом. Это позволяет решить сразу несколько проблем при эксплуатации автомобиля:

  • Повышается устойчивость автомобиля при движении на большой скорости.
  • Улучшается управляемость и самостоятельное выравнивание машины.
  • Износ резины происходит равномернее, значительно повышается срок службы покрышек.
  • Уменьшается расход топлива.

Все эти неприятности происходят именно по причине неправильно настроенного схода и развала колёс. Поэтому любой автолюбитель должен не только знать, что это такое и зачем нужно, но и как это делается.

Что такое угол развала

Развал – это всего лишь угол, под которым расположены колёса по вертикали. Они не стоят совершенно ровно, а должны наклоняться верхним краем внутрь или наружу. Это обеспечивает более равномерный износ резины. Если верхний край колёс выдвинут наружу, то это называется положительным развалом. Когда, наоборот, верхний край завален к центру машины, то это отрицательный развал.

Что такое схождение

Схождением – угол, под которым расположены колеса относительно продольной линии автомобиля. Если посмотреть сверху, то можно увидеть, что они не параллельны, а их передние края как бы сведены немного ближе, чем задние. Это также обеспечивает равномерный износ резины и более устойчивую динамику машины в движении, особенно в поворотах. Схождение у разных авто должно быть разным:

  • У заднеприводных передние колёса поворачиваются друг к другу – это считается положительным схождением.
  • У переднеприводных колеса разведены наружу – это отрицательное схождение.

На ходу колеса выпрямляются и становятся параллельно. Но при правильной регулировке автомобиль более устойчив, может выравниваться и двигаться ровно самостоятельно. Также он гораздо легче проходит повороты.

Что такое кастер

Кастером называется угол наклона шкворня. Его можно увидеть, если взглянуть на передние амортизаторы – они не стоят строго вертикально, а ось вынесена несколько вперед. Этот параметр не регулируется, а устанавливается производителем. Роль кастера тоже важна – этот угол обеспечивает большую устойчивость в динамике и облегчает управление. Поэтому даже на велосипедах вилка переднего колеса имеет изгиб или наклон, и ось вынесена несколько вперед.

Как часто и для чего надо делать развал-схождение

На что влияет развал-схождение, мы перечислили выше, и понятна вся важность этого для управляемости автомобиля и безопасности в целом. Да и экономное расходование топлива и резины немало значит. Делают эту процедуру практически на каждом СТО, и стоит это совсем немного. Чуть дороже стоимость, если имеется компьютерная диагностика, которая обеспечивает очень высокую точность, но и это недорого. Через какое время нужно это проверять и регулировать? Рекомендуется каждый раз, когда происходит замена резины с зимней на летнюю и наоборот. Если вы ездите много, то желательно делать это через каждые 5-10 тысяч километров, так как дороги далеки от идеала, и езда по выбоинам неизбежно приводит к изменению углов. Но СТО не всегда оказывается доступным, а сделать регулировку иногда нужно срочно. Поэтому вам будет полезно узнать, как самому проверить развал-схождение, тем более, ничего сложного в этом нет.

Как делают развал-схождение

В автосервисах для этих регулировок обычно есть особые стенды, на которых работа выполняется быстро и качественно. Более продвинутые в этом плане компьютерные стенды, на которых достигается более высокая точность, но такие есть не везде. Можно отрегулировать развал-схождение и своими руками, без сложных технологий – нужно ровное место со смотровой ямой и некоторые простейшие инструменты, которые есть у любого автолюбителя.

Инструменты и необходимые условия

Место для работы должно быть ровным, без наклонов. Нужна смотровая яма. Машину нужно поставить так, чтобы колёса выровнялись. Из инструментов понадобится:

  • Шнур с отвесом.
  • Мел.
  • Линейка, а лучше штангенциркуль.
  • Телескопическая линейка.
  • Ключи и отвертки — для снятия колеса.

Учтите, что эта работа делается при совершенно исправной ходовой части – чтобы не было разбитых подшипников, амортизаторов и т.п. Иначе люфт колес не даст провести регулировку, и после ремонта её все-равно придется повторять.

Развал

Регулировку развала и схождения своими руками лучше начать с первого, тем более, это просто:

  1. Поставить на ободе диска колеса мелом две отметки – сверху и снизу.
  2. Подвесить к крылу отвес напротив отметок.
  3. Измерить линейкой расстояния между метками на диске и шнуром.

Разница расстояний и есть показатель развала. Для заднеприводного автомобиля она должна быть в пределах 1-3 мм., а для переднеприводного от -1 до +1 мм. Для большей точности измерений нужно машину прокатить, чтобы колеса повернулись на 90 градусов и измерить ещё раз. Если цифры отличаются, то приступайте к работе:

  • Снимите колесо.
  • Регулируйте положение поворотного кулака в нужную сторону.

Затем снова установите колесо и проделайте эту же операцию для другого. Как показывает практика, правильно сделать развал и схождение таким ручным методом вполне реально, и точность получается не хуже, чем на компьютерном стенде. Когда не было этой техники, каждый автолюбитель знал, как отрегулировать развал-схождение в домашних условиях.

Установка углов схождения

Эту работу удобнее производить на смотровой яме. Колёса нужно поставить как можно ровнее, а руль зафиксировать. Для большей точности на уровне порогов лучше натянуть шнур по всему периметру автомобиля – это поможет лучше выровнять колеса. Теперь понадобится телескопическая линейка:

  1. Спуститесь в яму и на покрышках обеих колес вблизи дисков поставьте отметки. Они должны быть снизу.
  2. Поставьте телескопическую линейку так, чтобы она упиралась концами в отметки и зафиксируйте шкалу – это нулевое положение.
  3. Сдвиньте автомобиль вперед, чтобы колеса с линейкой провернулись на 90 градусов назад. Линейка не должна касаться никаких деталей.
  4. Измерьте расстояние между отметками в заднем положении – оно должно отличаться на 1 мм.
  5. Теперь прокатите автомобиль назад, чтобы колеса с линейкой провернулись в переднее положение. Здесь тоже измерьте расстояние.

Теперь вы можете оценить – разница в промежутке в переднем и заднем положении должна быть в пределах от -1 до +1 мм. относительно нулевого. Это нормальные показатели. Если они отличаются, надо регулировать длину рулевой тяги в нужном направлении. Учитывайте, что у заднеприводных и переднеприводных автомобилей схождение разное. Такими несложными методами можно отрегулировать сход-развал своими руками. Для этого не требуется никаких особых инструментов. В домашних условиях при должной аккуратности результат получается не хуже, чем на СТО, и теперь вы знаете, как выставить правильные развал и схождение самому.

Возможные нюансы

Надо ли регулировать схождение для заднего моста? Надо, если у автомобиля независимая задняя подвеска. Угол обычно выставляется в 0-0.5 градусов, то есть колёса должны стоять практически параллельно. Только у некоторых моделей этот угол должен быть в пределах до 1.5 градусов. Постарайтесь провести измерения как можно точнее, при этом машина должна стоять на совершенно ровной поверхности. Резина должна быть в хорошем состоянии на всех колёсах, проверьте давление в шинах. И не забудьте предварительно выгрузить из машины всё лишнее – если в багажнике завалялись пара мешков цемента, то точность измерений будет плохой, и хорошего результата не получится.

Регулировка развал схождения своими руками

Многих интересует вопрос: как сделать развал схождение своими руками. Вроде бы зачем, когда почти каждый сервис и станция СТО в городе предлагает услуги по регулировке сход развала. Но ехать в автосервис, где действительно качественно его сделают, будет не дешево. А если Вы оказались за городом, кустарные мастерские просто высосут деньги и сделают работу при помощи старых методов, так зачем платить за такой сервис.

Углы развала, схождения колес можно отрегулировать самому, это не сложно. Для этого не обязательно наличие дорогого стенда, хватит подручных материалов.

Что такое развал схождение

Сделать сход развал это значит правильно выставить угол колес, при котором они соответствуют направлению движения. Не существует оптимального значения этого угла, все зависит от конкретной модели автомобиля, степени его загруженности. Ведь данный угол для пустого автомобиля и загруженного под завязку будет разный. Правильная регулировка обеспечивает не только отзывчивое поведение автомобиля, но и улучшает сцепление машины с дорогой.

Развал – вертикальный угол отклонения оси колеса от перпендикуляра дорожного покрытия. Он бывает как:

  1. Положительный – угол наклона верхней части направлен от продольной, центральной линии транспортного средства.
  2. Отрицательный – угол наклона верхней части направлен к продольной, центральной линии транспортного средства.

Регулировка угла обеспечивает большее пятно контакта с поверхностью дороги, тем самым улучшая сцепление с дорогой.

Схождение – угол между направлением движения колеса к плоскости вращения. Он тоже бывает:

  1. Положительный – колеса направленны друг к другу.
  2. Отрицательный – колеса направленны в разные стороны.

Вместе с развал схождением нужно выставить угол кастера. Он в не меньшей степени влияет на поведение автомобиля на дороге.

Когда нужно делать развал схождение

Как это не странно, необходимо при покупке автомобиля, дело в том, что для большинства автомобилей средней ценовой категории завод изготовитель ставит усредненные значения, которые должны подправлять дилеры. Зачастую эта работа не делается поэтому часто приходиться ехать из салона в сервис.

Выполнять плановую проверку надо раз в 20-25 тысяч километров. Приблизительно 2 раза в год, проще всего совместить этот процесс с сезонной сменой покрышек. Это цифра может меняться в зависимости от вашей манеры езды и качества дорожного покрытия.

Существуют так же внеплановые проверки:

  • колесо попало в яму с повреждением диска;
  • ремонт ходовой части (например, замена рулевых наконечников, шаровых опор, рулевых тяг, рулевого редуктора или рейки, маятникового рычага, стоек, пружин, сайлент-блоков, ступичного подшипника);
  • ремонт подвески;
  • изменение клиренса;
  • перебортовка;
  • отклонение автомобиля в сторону, при езде по прямой;
  • неравномерный сильный износ покрышек (особенно внешней или внутренней части);
  • изменение угла Аккермана;
  • плохое возвращение руля в исходное положение после маневра.

Важно знать, что вес в салоне, багажнике или крыше автомобиля так же сказывается на оптимальных углах. И если Вы все семьей решили отправиться в далекое путешествие на своем автомобиле, при этом полностью нагрузили его, то не плохо бы сделать развал схождение самостоятельно.

Как сделать развал схождение своими руками

Перед тем, как сделать сход развал самому, нужно убедиться в исправности подвески и рулевого управления. Поскольку бессмысленно что-то регулировать, если через несколько дней все опять собьется из-за неполадок в ходовой части. Особенно важно уделить внимание крестовине рулевого вала. Так же важно проверить давление в шинах, оно должно быть оптимальное.

В хороших сервисах регулировку делают на специальных стендах, используя современное оборудование, компьютерное вычисление углов. Но можно выполнить сход развал своими руками, без стенда. Для этого понадобится ровная поверхность, которая оснащена ямой или подъемником и набор инструментов:

  1. Мел.
  2. Линейка или штангенциркуль.
  3. Набор ключей.
  4. Веревка с отвесом.
  5. Телескопическая линейка.

Регулировка развала колес своими руками

Важно чтобы диски были ровные, на согнутых не получится выставить углы точно.

  1. Выставляем автомобиль на ровную поверхность, обязательно выравниваем колеса, что бы они смотрели прямо.
  2. Делаем засечки мелом сверху и снизу внешней стороны колеса.
  3. Теперь берем веревку с отвесом и закрепляем ее на крыле так, чтобы она неподвижно свешивалась параллельно плоскости диска и засечек. Для закрепления можно положить груз на нее или закрепить скотчем, изолентой.
  4. Прикладывая линейку или штангенциркуль к ободу сверху и снизу, делаем измерения расстояния от обода до веревки. Важно, во избежание погрешности делать замеры нужно не от покрышки, а от обода.
  5. Для чистоты измерений нужно повернуть колесо так, что бы оно сделало оборот на 90˚. Снова делаем засечки мелом, повторяем замеры.
  6. И опять поворачиваем колесо на 90˚ или на 180˚ от изначального положения, снова делаем замеры. Сильных отличий в замерах быть не должно, в ином случае, у Вас либо проблемы с ходовой частью и регулировка развала схождения колес своими руками тут не поможет. Либо при несильном отклонении 5-7 мм проводиться регулировка. Примерные погрешности должны составлять 1 мм для переднеприводных автомобилей, 1-3 мм для заднеприводных.
  7. Угол развала подбирается под каждую конкретную модель автомобиля и прописан заводом изготовителем.
  8. Снимаем колеса и срываем оба болта крепления кронштейна поворотного кулака.
  9. Двигаем поворотный кулак в нужную сторону, чтобы добиться угла указанного в базе данных по Вашему автомобилю, используя только что сделанные замеры.
  10. Закрепляем кронштейн, ставим колеса на место.

Регулировка схождения колес своими руками

  1. Автомобиль устанавливается на ровную площадку, выравниваются передние колеса с задними.
  2. Мелом ставим метки на внутренней стороне передних колес вплотную к ободу.
  3. Устанавливаем и фиксируем телескопическую линейку так, чтобы ее концы касались меток, но не задевали подвеску и другие детали автомобиля. Подвижную шкалу перемещаем до тех пор, пока 0 не совпадет с неподвижным указателем.
  4. Проезжаем на машине до тех пор, пока диски не повернуться на 180˚ или сделают полукруг, линейка должна оказаться на задней стороне колеса. Главное чтобы она ни за что не зацепилась.
  5. Смотрим на показатели, передние колеса должны быть направлены друг к другу, а значит расширяться в задней части, нужно подкрутить рулевую тягу ориентируясь на данные представленные заводом изготовителем. Тяга удлиняется, если передняя часть покрышки шире, нежели задняя. А если шире задняя, то ориентируемся по тому, сделать ли ее еще шире или наоборот.

Для регулировки схождения, надо сорвать и ослабить контргайку рулевой тяги. Далее прокрутите рулевую тягу на один оборот и сверьте показания, повторять до тех пор, пока погрешность не станет +-1 мм от оптимального значения. После чего затягивайте контргайку обратно.

Важно следить за пыльником, если он начинает скручиваться, то нужно ослабить муфту на нем и затянуть после завершения регулировки. Таким образом, Вы сделаете схождение колес в домашних условиях.

На что влияет развал схождение колес

Неправильно выставленный угол развал и схождение колес автомобиля, может являться причиной:

  • быстрого износа покрышек;
  • отклонения машины в сторону при езде по прямой;
  • увеличенного расхода топлива;
  • повышенной вероятности поломки подвески при езде по неровной дороге или наезде на препятствие;
  • плохой управляемости на прямых и поворотах.

Теперь Вы знаете, как сделать сход развал самому. Погрешность данного метода при скрупулезном подходе будет минимальной, даже при выполнении дома. Все что нужно это наличие времени и инструментов.

Регулировка развала и схождения колес своими руками

Многие автовладельцы слышали о такой операции, как развал-схождение колес и даже проводили ее в автомастерской. Из статьи вы узнаете, почему эта операция важна и научитесь проводить ее самостоятельно, не обращаясь к помощи специалистов.

От чего зависит развал и схождение

Развал – это отклонение плоскости колеса от строго вертикальной линии. Если развал отличается от рекомендованных для автомобиля значений, то ускоряется износ покрышек, падает управляемость и немного возрастает расход топлива.

Схождение – это отклонение направления вращения колес от направления движения автомобиля. Схождение у стоящего неподвижно автомобиля всегда отличается от этого же параметра у автомобиля, находящегося в движении. Поэтому схождение настраивают таким образом, чтобы при наборе скорости отклонение сводилось к нулю. Если же схождение отличается от рекомендованного для автомобиля, то возрастает расход топлива, ускоряется износ покрышек, падает управляемость и устойчивость машины на дороге.

Ходовая часть современного легкового автомобиля – это сложная сбалансированная система, влияющая на большинство характеристик машины. Если максимально упростить конструкцию и принцип работы ходовой части, то ее можно представить в виде подвижного треугольника, в котором нижняя сторона всегда параллельна земле. В этом случае при изменении расстояния от днища автомобиля до земли меняется угол между нижней и длинной частями треугольника, а также длина второй короткой части. Если по каким-то причинам длина одной из частей треугольника меняется, то нарушается работа всей системы. Поэтому развал и схождение зависят как от исправности подвески, так и от настроек регулировочных элементов. Прежде чем приступать к регулировке развала и схождения, необходимо отремонтировать переднюю и заднюю подвеску. В противном случае даже самая лучшая регулировка на неподвижном автомобиле не приведет к оптимальным углам развала и схождения при движении даже на средней скорости. В результате – снижение управляемости, увеличение расхода топлива и ускорение износа шин.

Как самостоятельно отрегулировать развал

Для регулировки развала потребуются:

  • отвес с грузом;
  • мел;
  • штангенциркуль с возможность измерения глубины отверстий (его можно заменить линейкой с четкими делениями или обычной строительной рулеткой);
  • домкрат;
  • колесный ключ;
  • набор рожковых и накидных ключей.

Для проверки и регулировки развала сделайте следующее:

  1. Установите автомобиль на смотровую яму или ровную площадку.
  2. Поверните колеса до упора сначала влево, затем вправо, после чего установите ровно.
  3. Нагрузите автомобиль людьми или мешками с песком, чтобы обеспечить максимально допустимый вес.
  4. Несколько раз резко, всем весом, нажмите сначала на левый, затем на правый угол багажника и капота. Это необходимо для того, чтобы подвеска заняла правильное положение.
  5. Закрепите на переднем крыле отвес таким образом, чтобы он проходил через центр колеса.
  6. Мелом нанесите на края колесного диска метки напротив нитки отвеса.
  7. С помощью штангенциркуля, линейки или рулетки измерьте расстояние от края диска до отвеса сверху и снизу колеса.
  8. Прокатите автомобиль вперед таким образом, чтобы метки колеса сдвинулись на 90 градусов и снова измерьте расстояние между колесным диском и отвесом.
  9. Прокатите автомобиль вперед, чтобы колесо повернулось еще на 90 градусов и метки поменялись местами.
  10. Если при всех трех измерениях разница расстояний не превышает 2 мм, то развал выставлен правильно. Если результаты измерений при повороте колеса отличаются больше, чем на 1 мм, колесный диск погнут и его необходимо заменить.
  11. Если во всех измерениях разница превышает 2 мм, развал необходимо отрегулировать. Способ регулировки развала зависит от типа подвески. На двухрычажной подвеске (ВАЗ классика, все автомобили семейства Волга и многие иномарки 70-80 годов прошлого века) развал регулируют изменением количества шайб, которые отодвигают верхний рычаг передней подвески от кузова. На подвеске типа «МакФерсон» развал регулируют с помощью верхнего болта-эксцентрика, соединяющего амортизаторную стойку и поворотный кулак. Более подробно эти операции описаны в инструкции по ремонту и эксплуатации вашего автомобиля. Единого мнения о том, нужно ли для регулировки развала снимать колесо, нет. Одни механики поддомкрачивают машину, расстояние между подкрылком и колесом увеличивается, позволяя менять развал. Другие предпочитают снять колесо, потому что это позволяет свободней откручивать и закручивать гайки. Поэтому выбирать, каким именно способом регулировать развал, придется вам.
  12. После регулировки необходимо снова проверить развал колес.

Видео — Как сделать развал схождение

Как самостоятельно отрегулировать схождение колес

Для проверки и регулировки схождения колес вам понадобятся:

  • смотровая яма;
  • линейка длиной около 2 метров с миллиметровой разметкой;
  • два ровных деревянных бруска длиной 60-80 сантиметров;
  • набор ключей;
  • лампа с удлинителем.

Схождение желательно проводить на полностью загруженном автомобиле с полностью исправной передней и задней подвеской. Если передняя или задняя подвеска неисправна, то проводить регулировку схождения не имеет смысла. Ведь расположение колес во время движения будет отличаться от необходимого, несмотря на тщательно проведенную настройку.

Сама проверка и регулировка не вызывает затруднений. Чтобы проверить и отрегулировать схождение, сделайте следующее:

  1. Закатите автомобиль на яму, таким образом, чтобы можно было толкать его вперед еще 1-1,5 метра.
  2. Загрузите автомобиль до максимально разрешенной массы.
  3. Несколько раз качните автомобиль, как описано в 4 пункте проверки и регулировки развала.
  4. Поверните руль до упора влево, затем вправо, после чего установите прямо.
  5. Нанесите на шину 4 метки, 2 вдоль линии соединяющей центры переднего и заднего колеса, а еще две перпендикулярно этой линии.
  6. Приставьте бруски к колесу строго по линии, соединяющей центр переднего и заднего колеса и, прикрепите к колесному диску с помощью скотча. Это поможет более точно измерить схождение колес.
  7. Измерьте расстояние между брусками спереди и сзади колеса и запишите значение.
  8. Снимите бруски и прокатите автомобиль так, чтобы колесо повернулось на 90 градусов, после чего снова измерьте схождение и запишите значение.
  9. Еще раз прокатите автомобиль и снова измерьте значение. Все три измерения должны показать одинаковый результат. Если он отличается больше, чем на 1 миллиметр, необходимо проверить состояние колесных шин.
  10. Сравните результаты проверки с теми значениями, что указаны в руководстве по эксплуатации вашего автомобиля.
  11. Если результат измерений отличается от указанного в руководстве по эксплуатации автомобиля, спускайтесь в яму и найдите рулевые тяги, которые соединяют рулевую колонку с поворотными кулаками.
  12. Придерживая регулировочную втулку, открутите контргайки или ослабьте хомуты, которые фиксируют рулевые тяги и наконечники. Вращая втулку измените общую длину рулевой тяги на необходимое значение. Эту операцию необходимо выполнять на левом и правом колесе.
  13. Проверьте схождение. Если колеса установлены правильно, зафиксируйте втулку с помощью контргаек или хомутов. Если схождение не соответствует указанному в инструкции к автомобилю, продолжайте регулировку.

Вывод

Развал и схождение вполне возможно выполнить своими силами. Главное – не спешить и тщательно выполнять все пункты рекомендаций. Это позволит вам поддерживать свой автомобиль в хорошем состоянии, снизить расход топлива и уменьшить износ покрышек.

Как сделать развал-схождение своими руками. Основные правила

Возможно ли сделать развал схождение самому?

Главными параметрами регулирования подвески автомобиля является развал-схождение. От размещения колес непосредственно зависит подконтрольность транспортного средства. Очень часто такие характеристики автомобиля наблюдаются совокупно. Совместно они обеспечивают необходимое размещение колес. В то же время развал и схождение колес, совершенно противоположные представления, так же как и кастер.

Понимание развал-схождение колес. Кастер

Развалом колес называется смещение поверхности ската от вертикали. Эта характеристика воспроизводит перпендикулярное расположение колес относительно земли. Когда колеса размещены перпендикулярно к земле, то это нулевой развал. Когда перпендикулярность отсутствует, то наблюдается положительный или отрицательный развал. Верхняя часть колес повернута внутрь – отрицательный развал колес. Нижняя часть направлена внутрь – положительный развал колес.

Схождением колес называется сдвиг поверхности колеса от направления, в котором двигается машина. Бывает нулевое, положительное и отрицательное схождение.

  • Положительный развал колес наблюдается, когда колеса, размещенные на одной оси, направлены в одну сторону.
  • Отрицательный развал – это когда колеса одной оси смотрят в разные стороны. Схождение колес меряют в градусах, миллиметрах, минутах. Измеряют одновременно два колеса находящиеся на одной оси.

Кастером называется продольный угол уклона оси поворота колеса. Существует положительный, отрицательный и нулевой кастер. Кастер должен направляться не к нулю, а к положительному расхождению.

Благодаря этой характеристике происходит самовыравнивание колес при ускорении транспортного средства. Ехать можно не удерживая руль. После выполнения поворота руль самостоятельно крутится в исходное положение (прямо).

Когда требуется настройка розвал-схождения колес?

Часть водителей считают, что регулировать развал-схождение колес нужно во время ремонта автомобиля. Они проводят процедуру только при неестественной езде машины по трассе или когда меняют элементы подвески. На самом деле, проводить настройку колес нужно намного чаще.

Так, регулировку колес необходимо проводить:

  1. Два раза в год при каждой сезонной замене шин. Это получается до 20000 километров пробега.
  2. Если покрышки на колесах очень быстро или неравномерно стерлись.
  3. Настройку колес необходимо провести сразу после приобретения транспортного средства. Подготавливая автомобиль к продаже, дилеры часто не учитывают и упускают регулировку колес.
  4. Колеса нужно настроить, если наблюдаются различные повороты в правую и левую сторону.
  5. После улучшения системы подрессоривания. Изменяется высота посадки. Для этого используются плотные резинки или подставки.
  6. При смене рулевой тяги, наконечника, стойки, пружин, шаровых опор, редуктора, маятникового рычага.
  7. Если руль в искривленном состоянии.
  8. Во время езды машина ведет себя неадекватно. Возможно запоздалое управление, отклонение в сторону, плавание по дороге.
  9. Если после поворота руль не возвращается в прямолинейное положение.

Автомобилисту, который не следит за развалом-схождением колес, грозят такие проблемы:

    • Вследствие положительного схождения колес быстро сотрутся внешние кромки шин, а при отрицательном схождении сотрутся внутренние кромки шин.
    • На поворотах машина уклоняется в бок. Автомобиль ведет себя неадекватно при нажатии педали тормоза или газа. Такое движение автомобиля на проезжей части является прямой угрозой жизни водителя и пассажиров. Проверять развал-схождение колес нужно регулярно.

Если водитель не может провести регулировку на станции техобслуживания, то можно провести эту процедуру самостоятельно. Существует несколько способов проведения регулировки без помощи специалиста.

Первый метод регулировки

Для начала нужно самостоятельно изготовить специальное оборудование. Этим оборудованием нужно делать замеры позиции колес. Для изготовления инструмента нужно:

  1. В трубу длиной 1,5 метра нужно вставить штырь. Он должен легко входить и выходить в трубу без каких-либо помех.
  2. Штырь необходимо вытянуть. Затем в одном конце трубы нужно сделать дыру, а с противоположной стороны сделать прорезь.
  3. Над отверстием нужно припаять гайку.
  4. В гайку нужно вставить болт, который будет играть роль фиксатора.
  5. После того как штырь будет вставлен в трубу нужно немного изогнуть этот инструмент. Изгиб нужно делать в сторону фиксатора. Таким образом, он будет обходить подрамник.

После того как инструмент будет готов можно делать замеры.

Прорезь должна уткнуться в крайнюю часть диска. Упор придется на середину задней части диска.

Штырь нужно вытягивать до той поры, пока его крайняя часть не будет прикасаться такого же края на диске противоположного колеса. Когда они слегка соприкоснутся, нужно определить величину штыря болтом.

Изготовленный измерительный прибор нужно поставить на передний участок колеса. Выбирать нужно середину переднего участка. Прорезь должна упереться в это место. Зафиксированный край измерителя должен дотягиваться до средины переднего участка диска противоположного колеса.

Если измеритель дотягивается до этого места, то это нулевое схождение. При нулевом схождении нужно переходить к очередной стадии диагностики. Если же инструмент упирается, то нужна срочная регулировка.

Регулирование колес проводиться с края, в котором была произведена замена какой-либо детали. Если замена подвески была с обеих сторон, то есть возможность совершить много оплошностей при попытке регулирования колес. На одном колесе можно отпустить гайку и выкрутить с наконечника рулевую тягу (на один оборот). Затем нужно затянуть гайку в исходное место. Автолюбителю нужно прокатить машину или поменять положение руля. После этого все детали станут на свои исходные позиции. Затем нужно повторить действия № 1, 2, 3. Такие действия нужно повторять пока промежуток между центральными точками передних и задних сторон дисков одной оси не должны находиться на одинаковом расстоянии. Даже после этого работа по настройке развала и схождения колес не будет завершена.

Обязательно нужна проверка прямолинейности руля. Водитель должен поехать на прямую дорогу и понаблюдать расположение руля при движении. Прямое расположение руля означает, что настройка проведена правильно. Если руль кривой, то нужно посмотреть его направление:

  1. Если руль отклонен на четверть оборота, то нужно ослабить гайку и закрутить рулевую тягу левого колеса. После этого гайку нужно закрутить. Она закручивается на один оборот. Такие же действия нужно провести с правым колесом. В правом колесе гайку выкручивают, а не закручивают. Выкручивание должно быть на один оборот.
  2. Если руль отклонен на четверть оборота в правую сторону, то нужно ослабить гайку и закрутить рулевую тягу в правом колесе. В левом колесе рулевая тяга выкручивается. Должно быть одинаковое количество оборотов. В противной ситуации придется опять настраивать схождение колес.

Работы по настройке и выезды на дорогу нужно выполнять до тех пор, пока не установится позиция колес и руля в границах 1-2 миллиметра.

Второй метод регулировки

В этом способе владельцу автомобиля нужно установить правильное схождение колес относительно руля. Нужно подсчитать, сколько оборотов между крайним положением руля. Это число нужно разделить на два. Затем руль нужно повернуть из крайнего положения на это число. В этом способе планка рулевого колеса не имеет никакого значения. Ее можно выставить после регулировки.

Для того чтобы обеспечить параллельность переднего и заднего колеса нужно натянуть между ними нить или поставить ровную палку. Она устанавливается с одного края.

Со вторым колесом нужно провести такую же работу, которая проводилась в первом методе:

  1. Центр передних и задних дисков колес нужно пометить мелом.
  2. Нужно взять инструмент для измерения, который был описан в первом способе. Вместо него можно взять самодельную измерительную линейку. Она изготавливается из металлического уголка и закрепляется гайками и болтами. На линейке должен быть установлен двигающийся шток. Прибором нужно замерить сначала дистанцию между задними, а потом между передними рисками.
  3. Отклонение между рисками может быть в пределах от 0 до 2 мм. Для передних колес допускается большее, а для задних меньшее расстояние. Если промежуток не подходит под эту величину, то нужно ослабить или натянуть рулевую тягу. Действия по регулировке рулевой тяги описаны в первом методе.

Третий метод регулировки

В этом способе нужно поставить машину на ровную поверхность. Затем необходимо взять ровный металлический профиль прямоугольной формы. Профиль должен быть как можно длиннее. Благодаря этому будет небольшая погрешность измерений.

Профиль прикладывается к колесу. Его край должен совпадать с передним краем покрышки. На земле нужно сделать пометку, где закончится профиль. Установить профиль нужно так чтобы он прошел через центр колеса. Возле заднего колеса тоже нужно поставить метку.

Со вторым колесом нужно проделать ту же работу. Рулеткой нужно измерить дистанцию между метками переднего и заднего колеса. Недопустимо одинаковое расстояние. Производители автомобилей в руководстве описывают допустимую разницу.

Если число отличается от указанной в инструкции цифры, то можно подкрутить затяжку рулевой тяги. Для автомобилей с передним приводом расстояние на передних колесах должно быть значительнее, чем на задних колесах. Ослабляя контргайки, рулевая тяга будет затягиваться. Это увеличит развал колес. У машин с задним приводом рулевая тяга будет выкручиваться. Это увеличит схождение колес.

Закончив регулировку колес нужно зажать контргайку. После этого провести замеры профилем прямоугольной формы.

Все действия необходимо повторять пока не будет достигнуто рекомендаций указанных производителем транспортного средства.

Читайте также

Целесообразность приобретения подержанного автомобиля

Практически каждый человек, имея на руках водительское удостоверение, начинает задумываться о покупке транспортного средства. Оценив свои финансовые возможности, будущий владелец транспорта начинает анализировать автомобильный рынок.

Сдача автомобилей на комиссию

Зачастую продажа автомобиля затягивается и превращается в настоящее испытание. Продать автомобиль довольно сложно и затратно.

Как взять кредит с плохой кредитной историей в Беларуси

Плохая кредитная история – негативный фактор для заемщика, желающего оформить кредит. Это обстоятельство существенно влияет на снижение шансов на поучение займа, но не является «приговором», не подлежащим обжалованию.

Каким образом правильно заполнить договоры купли-продажи

Для каждого человека является нормой продавать или покупать автомобиль. В этом случае информация по правильному заполнению договора купли-продажи автомобиля никогда не будет лишней.

Договор купли – продажи и акт приема-передачи автотранспорта

Особо значимым документом при покупке автомобиля является как договор купли-продажи, так и акт приема-передачи автотранспорта. Имея под рукой пример его составления, можно справиться с оформлением акта купли-продажи, не обращаясь за помощью к юристу.

Как решить проблему заклинивания замка зажигания

Что делать, если замок зажигания заклинило

На протяжении полного срока эксплуатации машины автолюбителю, как правило, приходится встречаться с большим количеством различных неисправностей. Зачастую их просто исправить и они не доставляют больших проблем. Но бывает, происходят такие неисправности, которые ставят автомобилиста в тупик. К примеру, не достаётся и не проворачивается ключ в замке зажигания. Неисправность не очень весомая, но может внести нежелательные изменения в ваши планы на день. С этой бедой вполне можно справиться самим одним из надежных методов.

Топ-10 дурацких лайфхаков автомобилистов

Существует большое количество полезных и не очень советов для водителей, которые частенько можно встретить на автомобильных форумах. Например, рекомендуют фотографировать своё авто в момент оставления его на парковке.

Транспортный налог 2021: кто и сколько должен платить

В Беларуси с 1 января 2021 года ликвидируется оплата дорожного сбора. Сейчас, взамен госналога на получение допуска транспортных средств на участие в дорожном движении, войдет в силу транспортный налог. Такое изменение предусмотрено новым проектом закона «Об изменении Налогового кодекса».

Оптимальные обороты двигателя при эксплуатации автомобиля

Какие обороты должны быть в двигателе

При эксплуатации двигателя необходимо учитывать режим его работы – от этого напрямую зависит срок износа деталей. Отлично иметь автоматическую коробку передач в автомобиле, которая самостоятельно подберет необходимую передачу, в зависимости от скорости движения. В механической коробке передач, за процессом переключения следит водитель, не всегда понимающий нужный момент этого самого переключения. Будет не лишним обратить внимание водителей без опыта, на изучение оборотов двигателя, при которых стоит переключить передачу. Эти навыки помогут увеличить сроки эксплуатации двигателя.

7 ценных советов по правильному хранению автомобильных шин

С наступлением теплого времени года автолюбители по классике жанра заменят сезонную резину. И, как правило, возникает вопрос о правильном хранении зимних шин, чтобы к наступлению холодов они сохранились в надлежащем состоянии.

Развал схождения колёс своими руками — пошаговая инструкция

Не пожимайте плечами, мол, а зачем живя в городе, знать, как самому сделать развал схождение. На каждом шагу СТО или шиномонтаж, там есть оборудование. Надо сделать развал схождение, взял и заехал.

Вы правы, в городе сегодня совершенно не нужно забивать себе голову лишними знаниями об устройстве автомобиля и устранении неисправностей. Просто готовьте деньги, подъезжайте к автосервису, а там вас и «раскрутят» по полной программе.

А если вы оказались за чертой города, в поселке или деревне, где понятия не имеют о том, что такое стенд для регулировки колесной базы. Или линейка регулировки угла схождения колес. А ведь не так уж и давно, развал схождение своими руками являлась обыденной технологической операцией. Правда и машины тогда были попроще, и автосервис отсутствовал.

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ РАЗВАЛА СХОЖДЕНИЯ КОЛЕС

Итак, волею судеб вы оказались в населенном пункте, в котором отсутствует такое благо цивилизации, как автосервис. И, закон «падающего бутерброда» вдруг срабатывает, происходит поломка.

То ли вам придётся заменить амортизатор, то лиотремонтировать подвеску, например, шаровую опору. В любом из этих случаев после ремонтных работ нужно сделать развал схождение колес. А где сделать развал схождение?

Для чего нам нужно будет делать, хотя бы элементарный развал схождения своими руками? А чтобы можно было ехать и управлять автомобилем, и чтобы доехать до автосервиса на колесах с нормальным протектором, а не на лысой в одну сторону резине.

Параметры развала схождения для всех колес:

  • Развалом колёс называется угол между вертикалью колеса и плоскостью вращения колеса. При отрицательном развале колесо направлено внутрь вертикали верхней частью, а при положительном развале верхняя часть колеса направляется наружу.
  • Схождением колес называется угол между направлением движения и плоскостью вращения колеса. Схождение колес измеряется в миллиметрах или в градусах/минутах.

Параметры развала схождения для управляемых колес:

  • Углом поперечного наклона называется угол между проекцией оси поворота на вертикальи поперечную плоскость колеса.
  • Продольным углом наклона оси поворота колеса (кастр) называется угол между проекцией оси поворота колеса на продольной плоскости и вертикалью. Кастр при проведении правильной регулировке развал схождения колес, обеспечивает самовыравнивание колеса за счёт скорости. Нормальный кастр равен 6 0 .

Регулировка угла развала колес

Для того, чтобы сделать развал схождение в полевых условиях, вам понадобится: площадка (ровная, ещё лучше со смотровой ямой), стандартный набор инструментов, мел, шнур-отвес, линейка.

  • выставить колеса в положение движения прямо.
  • мелом сделать отметки на колесе по диаметру вверху и внизу.
  • прикладываем к крылу шнур с отвесом и в месте меток измеряем расстояние от обода до шнура. Разница в измерении должна быть ±3 мм.
  • прокатить авто вперед, чтобы метки повернулись на 90 0 и повторить процедуру замера (это делается для чистоты проведения замеров, т.к. ни крыло, ни колесо, ни площадка не являются идеально ровными).
  • снять колесо, отпустить два болта крепления кронштейна поворотного кулака и амортизатора.
  • сдвигаем поворотный кулак наружу или внутрь на расстояние и в направлении полученное в результате замеров.
  • закрепить кронштейн и колесо на место.

Этой процедурой мы добьёмся правильной установки угла развала колеса. Допускаются следующие погрешности нормы угла развала переднего колеса: заднеприводные авто — +1/+3 мм; переднеприводные авто — -1/+1 мм.

Регулировка угла схождения колес

Регулировка схождения колес производится специальной телескопической линейкой. Обязательно ровная поверхность и колеса в направлении «прямо».

  • мелом на внутренней стороне покрышки, вплотную к диску на обоих колесах ставим метки – точки.
  • линейка устанавливается концами в эти точки так, чтобы не касаться никаких деталей кузова, подвески и т.д., и фиксируется. При этом «0» совмещаем с неподвижным указателем шкалы.
  • чуть двигаем авто вперед, так, чтобы линейка смещалась назад, не касаясь никаких деталей.
  • проверяем показания. Расстояние между колесами стало меньше – укорачиваем рулевые тяги, если больше, то удлиняем рулевые тяги. Регулируем длину тяг с помощью муфты.

Таким образом, проведенная регулировка развала схождения колес своими руками в полевых условиях, позволит вам более-менее благополучно добраться до ближайшего автосервиса и выполнить контрольные замеры развала схождения на стенде.

Удачи вам при проведении операции «развал схождение колес своими руками».

Посетите также наш АВТОМАШ

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Сход развал своими руками: 2 узла регулировки геометрии колёс

У многих владельцев подержанных автомобилей возникает вопрос: «А можно ли сделать в гаражных условиях развал схождение своими руками?». Оказывается, вполне возможно, используя достаточно простые инструменты. Кстати сказать, практически каждый водитель периода советского времени был еще по совместительству и механиком, вполне успешно ремонтируя свой автомобиль.

Конечно, без диагностического стенда вряд ли удастся добиться высокой точности и все же избежать износа шин после ремонта ходовой части получится. Регулировать удобно на яме или эстакаде, так как регулировочные узлы находятся под передним подрамником автомобиля, а колеса должны находиться в естественном нагруженном состоянии.

Обязательно прочитайте статью нашего специалиста, в которой подробно рассказывается о том, что такое сход развал.

Также дополнительно рекомендуем прочитать статью нашего автора, посвящённую тому, как проводить ремонт кузова автомобиля.

Подготовка автомобиля и места работы

Прежде чем начать делать сход развал своими руками, следует приготовить рабочее место. Необходимо проверить строительным уровнем или ватерпасом плоскость, на которую будут опираться регулируемые колеса. Добиться одинакового уровня плоскости можно, подложив под шины металлические пластины необходимой толщины.

Обязательно следует проверить и установить одинаковое давление в шинах. Подвеска не должна иметь деформированных и неисправных деталей. Проверить на наличие люфта элементы рулевого управления, в случае присутствия следует устранить неисправность. Особое внимание следует уделить колесным дискам, которые не должны иметь следов физического воздействия и деформации.

Подготовка инструмента

Для регулировки потребуются довольно простые приспособления:

  • две линейки, длиною 70 сантиметров;
  • строительный отвес;
  • набор гаечных ключей;
  • метрическая рулетка.
  • уровень.

Отвес потребуется для установки развала. Рулетка — для проверки осей автомобиля и угла кастера. Из двух линеек делается одна раздвижная, соединив их вместе проволокой или резинками. Такая нехитрая конструкция потребуется для установки схождения колес и удобна тем, что имеет метрическую шкалу.

Установка углов развала и кастера

На примере рассмотрим, как сделать развал схождения своими руками на ВАЗ 2107. Следует выставить передние колеса в положение, соответствующее прямолинейному движению автомобиля. Для начала следует убедиться в параллельности передней и задней оси. Проверяется это с помощью рулетки. Производится замер от центра заднего колеса до центра переднего колеса по обоим бортам машины. Разница замеров не должна превышать 2 мм в противном случае присутствует перекос, а значит, нарушен угол кастера, и если он не превышает 10 мм, то вполне реально выправить создавшееся положение регулировкой.

Регулировка осуществляется регулировочными шайбами с прорезями, чтобы можно было надеть на крепежный болт. Шайбы устанавливаются или удаляются между балкой и осью нижнего рычага в зависимости от того, в какое положение необходимо установить колесо.

Проверку угла развала можно проверить небольшим вертикальным уровнем, приставив к ровной площадке диска, если таковая имеется или, закрепив на крыле отвес, замерить расстояние от шпагата до верхней и нижней точки диска. Замер нижней точки диска должен быть больше на 2 мм, чем верхний замер, что будет соответствовать 30 минутам.

Следует помнить, если требуется увеличить угол кастера или сдвинуть колесо вперед по ходу автомобиля, то шайбы устанавливаются на задний болт оси рычага или изымаются с переднего болта. Для увеличения положительного развала шайбы равномерно извлекаются, а для уменьшения, наоборот, устанавливаются.

Схождение колес

Отрегулировав развал и угол кастера можно приступать к установке схождения колес. Настройка осуществляется вращением муфты соединяющей два рулевых наконечника, предварительно ослабив контрящие болты. Прежде следует жестко закрепить руль, что позволит избежать произвольного вращение во время регулировочных работ.

Раздвижной линейкой замерить расстояние между передними и задними точками передних шин на одинаковом по высоте расстоянии от плоскости ямы или эстакады. Замер задних точек должен быть больше переднего замера на 1 — 3 мм. Вращая муфты на рулевых тягах выставить требуемый размер. По окончанию настройки проверить затяжку болтов оси рычага и контрящих гаек рулевых тяг.

Вывод

Отрегулировать геометрию колес в домашних условиях вполне возможно, даже имея небольшой опыт, но следует учесть, что точность исполнения несколько ниже, чем это будет сделано на специализированном стенде. Как сделать развал схождение своими руками на автомобилях с подвеской Макферсон будет рассказано в следующих статьях.

голоса
Рейтинг статьи
Читать еще:  Установка сигналов от волги на весту
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
