Переходники с неполной распиновкой

Переходники с неполной распиновкой

Отправка этого товара только по 100% предоплате!Переходник для подключения адаптеров для диагностики..

Переходник для подключения адаптеров для диагностики с разъемом OBD2 16 pin к моделям BMW (БМВ), име..

Переходник для подключения адаптеров для диагностики с разъемом OBD2 16 pin к мотоциклам BMW (БМВ), ..

Переходник BRP 6 pin.

Переходник для подключения адаптеров для диагностики с разъемом 30 PIN Cable PP2000 V21 Lexi..

Переходник (КАМАЗ, КАВЗ, ПАЗ) 9 pin на OBDII разъем 16 pin.

Переходник для подключения адаптеров для диагностики с разъемом OBD2 16 pin к моделям Ford (Форд), и..

Переходник для подключения адаптеров для диагностики с разъемом OBD2 16 pin к моделям GM, Daewoo, La..

Переходник для подключения адаптеров для диагностики с разъемом OBD2 16 pin к моделям Honda (Хонда).

Переходник для подключения адаптеров для диагностики с разъемом OBD2 16 pin к моделям Honda (Хонда).

Переходник с OBDII на 12 pin для старых моделей Kia (Киа), имеющих диагностический разъем 20 pin.

Переходник для подключения адаптеров для диагностики с разъемом OBD2 16 pin к моделям Mercedes Benz ..

Переходник для подключения адаптеров для диагностики с разъемом OBD2 16 pin к моделям Mazda (Мазда).

Переходник для подключения адаптеров для диагностики с разъемом OBD2 16 pin к моделям Mercedes Benz ..

Подключить Elm327 К Obd1. Распиновка Obd2 И Gm12. Диагностика Авто Своими Руками.адаптер Elm327

Домашние Самоделки HD 02:01

Описание

OBD2 адаптер, он же ELM327 (Bluetooth сканер)
Elm327 OBD2 подключаем к GM разьему
ELM 327 | OBD2 | Как подключить OBD2 к колодке GM12(VAG)
Ссылка на AliExpress- Алиэкспресс версии 1.5
►http://ali.pub/3v6rfh
Бегущий поворотник для авто с АлиЭкспресс ► http://ali.pub/3g38g4
Диагностика автомобиля. OBD2 Bluetooth ELM327 V1.5 (эта версия наиболее полная, в отличие от V2.1 и подходит к намного большему количеству автомобилей с разными ЭБУ)
Как сделать переходник с GM-12 на OBD2 своими руками
OBD2 GM переходник своими руками
Bluetooth сканер ELM327 V1.5 OBD2 Mini для компьютерной диагностики автомобилей (Aliexpress)
В этом видео расмотрим ELM327 Bluetooth как подключить к ваз 2110.
►Ссылка на проверенного продавца Алиэкспресс версии 1.5
http://ali.pub/2e82kw

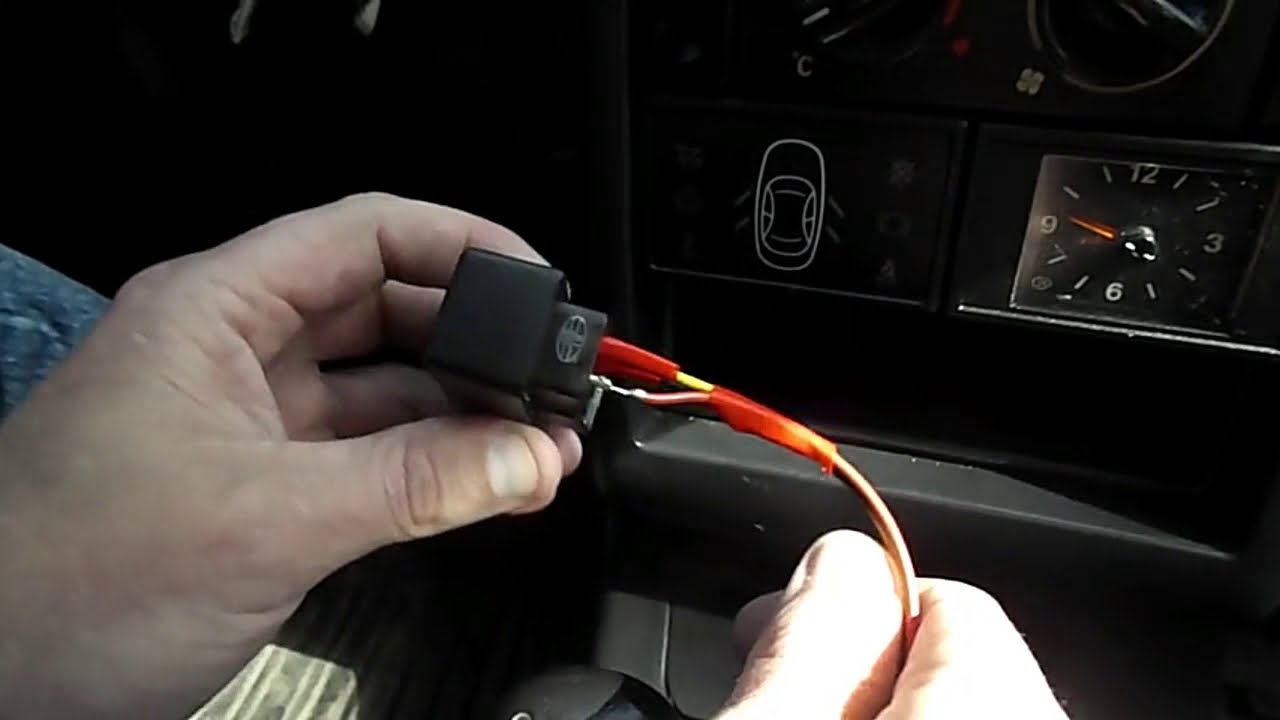

Конечно можно купить переходник GM12 на OBD2, но проще подключить уже имеющийся адаптер с помощью 3-х проводов.
Провода для подключения к диагностическому разъёму, я взял от старого компьютерного блока питания( клеммы на контакты отлично подходят от стандартного 4-х контактного разъёма Molex)
Подключение адаптера ELM 327 для диагностики ВАЗ к разъёму obd1

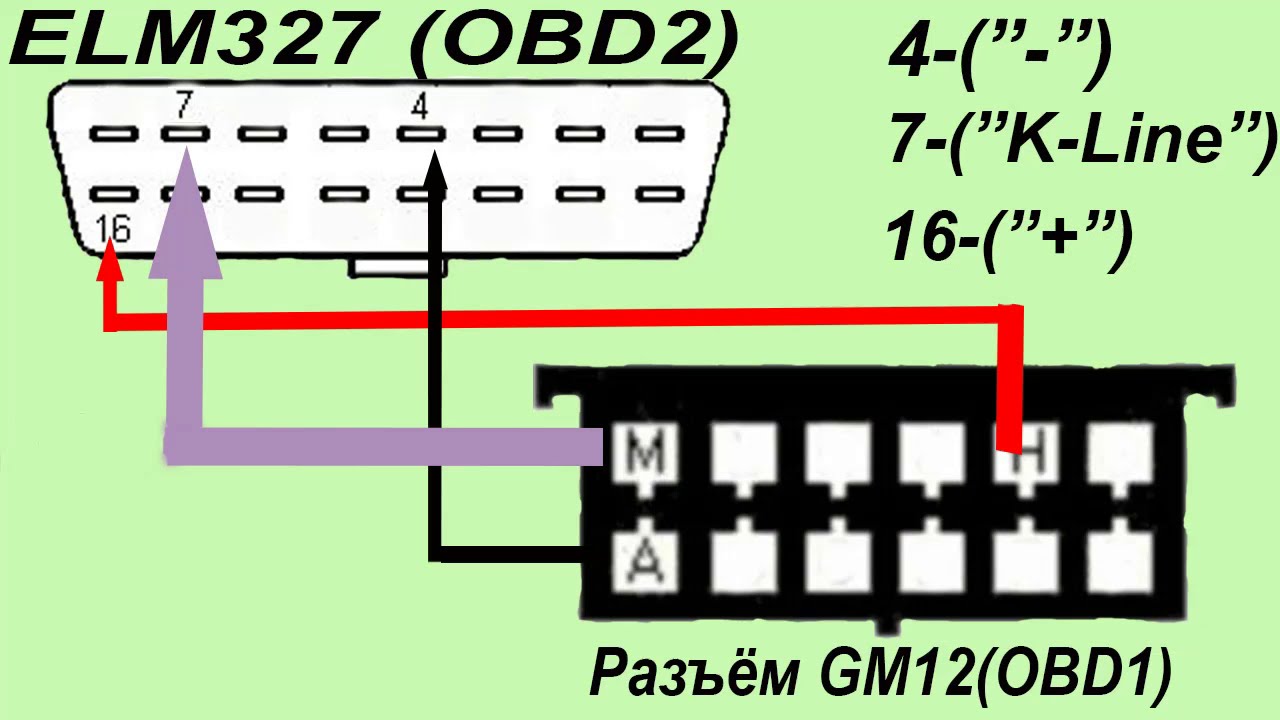

Распиновка диагностического разъёма:
ОБД2 : GM12:
4 — («-«) Минус A
7 — («K-Line») M
16 -(«+») Плюс 12v H
Если на панели приборов у вас загорелся индикатор с символом двигателя (Чек — Проверьте двигатель), то необходимо понять какая ошибка и что означает индикатор CHECK ENGINE.(Горит чек(check) неисправность двигателя), например с помощью бесплатной программы Open Diag или Torque
Что еще умеет адаптер ELM327 ?
С помощью данного автосканнера можно производить Сброс ошибки двигателя check ВАЗ 21099, 2110, 2111, 2112, 2113, 2114, 2115, Калина, Приора, Гранта (убрать ошибку)Best OBD I & II Vehicle Scanner Review
#obd2bluetooth #obd2какподключить #obd2распиновка #obd2адаптер #obd2iphone #obd2андроид

Подписывайтесь на наш Telegram канал! @thewikihow открыть Мониторим видео тренды 24/7

Поделиться с друзьями:

Добавить временную метку

Включение данной опции позволит добавить к ссылке время начала воспроизведения видео, где H:M:S — часы:минуты:секунды

Фото обложки и кадры из видео

  • Подключить Elm327 К Obd1. Распиновка Obd2 И Gm12. Диагностика Авто Своими Руками.адаптер Elm327, Домашние Самоделки

    Диагностический разъем OBD 2 Female — GM 12 pin

    • Описание
    • Параметры
    • Отзывы
    • Комплект поставки
    • Доставка и оплата

    Переходник состоит из OBD-II колодка 16-пин (мама) и GM12 ВАЗ/Daewoo/Lanos,Sens,Tavria (папа)

    Разъем-переходник с Ваз (Daewoo)12 PIN на OBD-II, позволяет подключать любые автомобили марок ВАЗ или Daewoo к диагностическому адаптеру имеющему на выходе колодку OBD-II (male/папа)16 pin. Например, для подключения K-line адаптера, (выполненного в корпусе OBD-II) к автомобилям ВАЗ и Daewoo.

    Диагностический разъем OBD 2 Female — GM 12 pin служит для подключения диагностическим колодкам автомобилей концерна GM, а также ВАЗ, Daewoo, Lanos, Sens, Tavria, оснащенных 12-контактным разъемом.

    Разъемом подходит для автосканеров: VAG-COM 409.1 (в корпусе OBD-II, подключение по K-line), ELM 327 с интерфейсами USB и Bluetooth.

    • Диагностический разъем OBD 2 Female — GM 12 pin

    Доставка товаров

    Интернет Магазин предлагает Вам на выбор все основные виды доставки товаров:

    • Доставка курьером по г. Санкт-Петербург
    • Самовывоз из пункта выдачи.
    • Доставка в регионы.

    Наложенный платеж — сумма, которую адресат(получатель) должен оплатить при получении посылки в Почтовом отделении( в данном случае это стоимость товара+стоимость доставки). Получателем также оплачивается комиссия%, которую берет Почта России за перевод денежных средств отправителю(интернет-магазине) по тарифам, указанным ниже в таблице. После оплаты получателем посылки, сумма наложенного платежа перечисляется отправителю(интернет-магазину) денежным переводом. В случае оплаты заказа на сайте, вы экономите и не платите комиссию% Почты России за перевод денежных средств отправителю(интернет-магазину), просто получаете посылку (заказ).

    Посылки хранятся в отделениях почтовой связи 15 дней с момента их поступления.

    При отказе в получении отправления, оно возвращается отправителю(интернет-магазину), и затраты на доставку не только туда, но ещё и обратно вынужден оплачивать отправитель(интернет-магазин). При отказе в получении отправления следующий заказ может быть выслан только при 100% предоплате (на сайте) любым из указанных способов при оформлении заказа. Просим отнестись с пониманием.

    За услугу перевода наложенного платежа Почта России с адресата(получателя) берёт комиссию% по следующим тарифам:

    Варианты и стоимость доставки товара:

    По Санкт-Петербургу:

    • Курьером в пределах КАД — 500 рублей;

    В регионы РФ:

    • Курьерской службой (3-5 дней) по тарифам в зависимости от направления, веса и объема посылки.
    • Почтой России (доставка в регионы от 200 рублей).
    • Наложенным платежом (доставка по России от 220 рублей, в зависимости от веса и стоимости товара).

    Оплата товаров

    Оплата производится наличными курьеру при доставке заказа по городу Санкт-Петербург в пределах КАД.

    Способы оплаты:

    1. Наличный расчет;
    2. Электронные деньги “Yandex деньги”; QIWI; и.т.п.
    3. Переводы на банковский счет с использованием терминалов;
    4. Безналичные переводы на расчетный счет интернет магазина;
    5. Банковские карты.

    Переходники GM 12 OBD2 в Санкт-Петербурге

    • Компьютерные кабели, разъемы, переходники
    • Кабели и разъемы для аудио- и видеотехники
    • Автомобильные бортовые компьютеры
    • Оборудование для автосервисов
    • Пневмофитинги
    • Книги по физике и астрономии

    Переходник GM 12 pin — OBD2

    Переходник GM 12 Pin — OBD 2 16 Pin для ВАЗ и Daewoo

    Переходник GM (ВАЗ, Daewoo) 12 pin — OBD II

    Переходник GM 12 pin на 16 pin

    Переходник OBDII 12 Pin на OBDII 16 Pin для Daewoo, GM, Chevrolet, Opel

    Переходник ГАЗ 12 pin / GM 12 — OBD2 для адаптера DiaLink

    Коннектор OBD 2

    Переходник с OBD2 на 20 pin

    Переходник OBD2-GM 12 pin для Сканматик 2

    Переходник OBD2-GM12 для Сканматик

    Переходник 12 Pin — OBD 2 16 Pin для Renault и ГАЗ

    Переходник Opel 10 pin — OBD II

    Диагностический разъем GM 12 pin для Scandoc

    Переходник Renault 12 pin — OBD2

    Переходник ГАЗ / УАЗ 12 pin — OBD II

    Переходник 14 Pin — OBD 2 16 Pin для Mercedes

    Коннектор OBD II ( мини )* Вымпел (3060)

    Переходник Honda 5Pin — OBD2 16Pin

    Переходник 38 Pin — OBD 2 16 Pin для Mercedes Benz

    Переходник OBD2-GAZ12 для Сканматик

    Переходник 12 Pin — OBD 2 16 Pin для Mitsubishi/Hyundai

    Коннектор OBD 2 (мини)

    Переходник OBD2-GAZ 12 pin для Сканматик 2

    Переходник Renault 12 pin — OBD II

    Автосканер Переходник BMW 20 pin OBD для INPA K+DCAN (USB)

    Переходник VAG 2×2 — OBD II

    Переходник GM/VAZ 12 pin для Сканматик

    Переходник VAG 2×2 — OBD2

    Адаптер диагностический вымпел USB-OBD II

    Переходник 17 Pin — OBD 2 16 Pin для Mazda

    Переходник Nissan OBD1 для N3LINE

    Переходник Mitsubishi-Hyundai 12 pin на OBD2 16 pin

    Переходник GM/VAZ-12 pin для Сканматик 2

    Переходник Mercedes Benz 38 pin- 16 pin OBD2

    Кабель-удлинитель OBD-2 (для ГдеМои A2)

    OBD II mini адаптер Bluetooth ELM327 V1.5

    Автомобильный диагностический сканер-адаптер ELM 327 V1.5 OBD-II Bluetooth

    Адаптер ELM Bluetooth 327 мини (для диагност.авто) Вымпел (3004)

    Переходник JONNESWAY GM-02PM

    Автосканер Адаптер VAG COM 409.1 HEX-CAN RL232 USB (OBD II) VCDS 409

    Адаптер ELM327 USB — версия 1.5

    Читать еще:  Как отличить автомат от вариатора визуально фото

    Автосканер Переходник BMW 20 pin OBD для INPA K+DCAN (USB)

    Автосканер Адаптер ELM327 v 1.5а USB OBD II(на схеме pic18f25k80)

    Удлинитель 1м. Диагностический разъем OBD2 16 pin

    Переходник OBD2-Kia20 для Сканматик

    Переходник Kia 20 pin — OBD II 16 pin

    Переходник OBD2-Mitsubishi12 для Сканматик

    Автосканер ELM327 obd2 для диагностики автомобиля ELM327 bluetooth v.2.1

    Адаптер OBD II для диагностики автомобиля ELM 327 Bluetooth S (mini) для Android / PC

    Адаптер OBD II для диагностики авто Вымпел K-line

    Автосканер ELM327 obd2 для диагностики автомобиля ELM327 usb v.1.5

    Автомобильный автосканер OBD2 Bluetooth ELM327 v1.5 mini OBD-II Bluetooth PIC18f25k80

    Адаптер для диагностики авто USB-OBD 2, К-line

    Переходник для диагностики древних рено

    Я работаю диагностом, и, к сожалению, мне иногда всё же приходится иметь дело с древними корчами. Рено с 12-пиновым разъемом — одни из них. И несмотря на то что у меня есть Renault Clip — часто гораздо удобнее и быстрее применять другой софт. Такой же древний, как эти машины. Например — Uniscan. И тут нам понадобится переходник с 12-пинового разъема на обд-2, либо хотя бы сам 12-пиновый разъем, а дальше будет видно.

    Сразу напишу, что адаптер для диагностики этого антиквариата, особенно систем сименс/бендикс/реникс — задача нетривиальная, и я б так сказал что юнискан подходит идеально, но во-первых требует т.н. спидадаптер для бендикс/реникс, а во-вторых двух компортов, и работает ТОЛЬКО под чистым ДОС. и никакие USB тут в принципе не катят. Ну либо Renault Can Clip. Остальное для этой древности под боооольшим вопросом — мультимарочники могут и не связаться, и параметры переврать, и ошибки перепутать, и вообще. У меня есть и клип и юнискан со спидадаптером и ноутбук с карточкой с двумя компортами и 98 виндой — специально для этих машин.

    Но вернемся к переходнику. Основной критерий при выборе — что он должен быть РАЗБОРНЫМ. Как оказалось — это было крайне правильное решение, но об этом далее. По ценам — на али скорее всего есть дешевле, но в данной ситуации было проще и выгоднее купить на ибее. НЕразборных — гораздо больше, и стоят они дешевле.


    Длина — порядка 27см, контакты правильные

    Вид разъемов с торца:

    12-пин разъем разборный:


    Ну и переходим к проверочке. И обоснованию критериев, то есть нафига мне более дорогой разборный переходник?

    Ну во-первых я уже щупал переходники на опель и мазду, и там распиновка «от балды», то есть они не то что не работают — они и сканер спалить могут из-за неправильного подключение питания и сигналов. И в случае залитых неразборных переходников их переделка по стандарту становится нетривиальной задачей, которую я решил, конечно, но это весьма трудоёмко.

    Во-вторых мне переходник-то и не нужен особо, потому что такие рено я подключаю через самопальный разъем и спидадаптер. Но разборного разъема отдельно я не нашел, либо оно дороже этого переходника.

    Ну и проверочка. Прозвоним переходник

    и обратимся к дедушке Бошу

    «Некоторое несоответствие» вижу я. То есть К- и Л-линии подключены правильно, линия для диагностики реникса не подключена никуда, а вот питание — перепутано. Да, собственно, в моём случае — и фиг с ним. Но если вам нужен рабочий переходник «из коробки» — увы, это не оно. Но и переделать в данном случае в связи с разборностью — весьма просто. Ну или по крайней мере быстро. А вот если нужен только разъем — то тут всё ок, разъем хоть и не идеальный по качеству, но вполне сносно изготовлен.

    либо он для каких-то других рено. с такой же формой разъема, но совсем другой распиновкой. и тут я прям очень сильно сомневаюсь что такое возможно.

    Диагностический разъем gm12 распиновка

    При наличии некоторого опыта поиск неисправности в системе инжекторного двигателя авто можно осуществлять «вручную», то есть при помощи мультиметра и на основании собственных наблюдений за поведением мотора.

    Но выполнение этой задачи значительно облегчается поиском неисправностей и ошибок в памяти ЭБУ (контроллера), для чего на автомобилях, в том числе и на ВАЗ 21099, устанавливается разъём для диагностики.

    Крепится он к низу полки под бардачком, рядом с дополнительным блоком реле и предохранителей:

    Разъём GM12

    До 2002 года на инжекторных ВАЗ 2108-99 устанавливались 12-ти контактные прямоугольные разъёмы стандарта GM12 со следующей распиновкой:

    • А – «масса»;
    • В – L-линия диагностики;
    • D – СО-потенциометр;
    • G – управление бензонасосом;
    • H – +12В питание;
    • M – К-линия диагностики.

    Некоторые провода могут отсутствовать, но это не помешает Вам провести диагностику. Самый простой способ прочитать ошибки, накопленные в памяти ЭБУ, можно следующим образом:

    • при выключенном зажигании соедините перемычкой выводы А и В;
    • включите зажигание, не запуская двигатель;
    • лампа «Check engine» трижды выдаст код «12», после чего будут выдаваться коды ошибок, также по три раза каждый;
    • завершение операции заканчивается также кодом «12».

    Первая цифра кода обозначается количеством «длинных» вспышек лампы, вторая – «короткими» вспышками.

    Правильная распиновка или как проверить Переходник OBD2 GM12 pin для ВАЗ

    Купив Переходник OBD2 GM12 pin для ВАЗ не спешите подключать его к своему автомобилю Прежде всего проверьте распиновку.

    OBD2GM 12 pin
    — (Масса) GND4 + 5А
    K-line7М
    +(Плюс) 12V16H

    Со временем появления в автомобилях электронных систем управления от микропроцессоров также возникла необходимость проверки параметров работы самих блоков и соединительных электрических цепей. С этой целью изобрели оборудование, получившее название OBD (On Board Diagnostic), изначально он только выдавал только информацию о неисправности, без каких-либо уточнений.

    Разъём OBD 2

    OBD 2 – это международный стандарт диагностики. Им регламентируются требования к диагностическому оборудованию, унифицируются коды ошибок, – в общем, практически всё, что связано с диагностикой.

    На ВАЗ 21099, выпускаемых с 2002 года, стали устанавливать разъём диагностики, соответствующий стандарту OBD 2. Внешне от вазовского он отличается трапециевидной формой:

    Осуществить диагностику на инжекторной ВАЗ 21099 можно с помощью автосканера (например, на базе процессора elm 327). Делается это с предварительной установкой приложения, продающегося в комплекте лицензионного сканера, даже при помощи смартфона. Войдя в установленное приложение, Вы легко установите коды ошибок, а также удалите их.

    Правда, рынок завален китайской продукцией, которая «не видит» ЭБУ отечественных машин, поэтому у Вас есть два пути:

    • перепрошить китайский сканер;
    • приобрести кабель для диагностики, подключаемый к ноутбуку, марки Vag-com.

    Если у Вас на машине «старая» колодка GM12, то подключиться к сканеру или кабелю поможет такой переходник:

    Впрочем, в тех случаях, когда потребуется вывод ошибок на компьютер, а переходника нет, то подключиться можно, самостоятельно подсоединившись к любому из разъёмов для диагностики, используя такую схему соответствия:

    Подключение сканера GM12 и OBD2 в автомобили ВАЗ, Лада

    В настоящей статье будут рассмотрены способы подключения диагностических сканеров в разъемы OBD2 и GM12 автомобилей марики ВАЗ, Лада, следующих моделей: 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, Гранта, Приора, Веста, X-ray, Калина, Ларгус, Нива Будет рассмотренна работа сканеров ELM327 OBDII и Master Kit ВМ9213 с автомобилями марки ВАЗ, Лада и программ для диагностики Torque, OpenDiag и их правильная настройка. Так же рассмотрим подключение данных сканеров на примере из видеороликов

    Подключение сканера диагностики через GM12 и OBD2 разъемы к автомобилям ВАЗ, Лада

    Начнем сразу с того, на чем оступается большинство начинающих диагностов автомобилей ВАЗ или Лада. Для своих инжекторных автомомбилей АвтоВАЗ ставил разъемы для подключения ЭБУ типа GM12. Сканер ELM327 рассчитан на работу с OBD2, поэтому связаться с «мозгами» автомобиля посредством использования данного сканера для диагностики автомомбилей ВАЗ и Лада до модели 2114 будет немного проблематично, но, в общем-то, при определенных «танцах с бубном» вполне возможно (хотя авто с прошивкой Bosch 7.9.7 c 2011 года будет видеть без проблем). Но первым делом мы рассмотрим подключение диагностического сканера через разъем GM12, который подключается к автомобилю с разъемом GM12 (OBD1) по USB.

    Подключение сканера в разъем GM12 ВАЗ, Лада 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113

    Для диагностикики (а так же ЧИП-тюнинга, прошивки) инжекторных двигателей автомобилей ВАЗ с разъемом GM12 (OBD1) по линии K-line используют сканер от «Мастер Кит» ВМ9213 и его модернизированной версии BM9213M.

    Руководство пользователя и распиновка Мастер Кит ВМ9213

    Эксплуатация Мастер Кит ВМ9213

    • Проверить устройство можно с помощью утилиты Setup CE v1.7.exe https://masterkit.ru/zip/Setup CE v1.7.zip
    • Подайте 12В на модуль, согласно схеме подключения, должен зажечься индикатор питания 5-24В.
    • Подключите устройство к ПК, должен зажечься индикатор питания 5В.
    • Операционная система должна автоматически установить драйвер. Если этого не произошло, скачайте драйвер https://www.ftdichip.com/Drivers/VCP.htm и установите вручную, по общепринятой методике. Обратите внимание, свежие драйвера доступны на сайте производителя микросхемы www.ftdichip.com/Drivers/VCP.htm
    • Установите программу Setup CE и запустите. В настройках выберите присвоенный операционной системой COM порт устройства.
    • В меню программы сервис – настройки выберите COM-порт выданный операционной системой и нажмите ОК.
    Читать еще:  Сброс эбу с инициализацией как сделать

    Адаптер ВМ9213 работает на ПК так же с программой KWP. Но подключается при работе с ней к ЭБУ только с заведенным двигателем. Это особенность даноой программы.

    Схема устройства ВМ9213. Как видим, он может работать как с OBD1 (GM12) так и с OBD2, что делает его универсальным, подходящим для работы по K-line со всеми моделями машин ВАЗ, Лада имеющими инжекторный двигатель. С его помощью можно осуществлять как диагностику отечественных автомобилей, так и прошивку их ЭБУ. Он так же способен диагностировать и иномарки, которые поддерживают подключение по K-line или L-line, но это уже отдельная тема для другой статьи.

    Как уже было сказано выше, этот сканер способен диагностировать и современные автомобили оснащенные разъемом OBD2 и поддерживающие отладку по CAN — шине. Это модели Лада начиная с 2114, вплоть до Lada Vesta и X-ray.

    Подклчение по K-line к автомобилям марки ВАЗ, Лада с OBD2

    Распиновка при подключении по OBD2 K-line адаптера ВМ9213

    Автомобили с OBD2 разъемом чаще всего диагностируют с помощью сканера ELM327. Его так же возможно использовать с OBD1 (нашей GM12), но не без трудозатрат.

    Распиновка ELM327 при подключении к OBD1 (GM12)

    Вот видео о подключении диагностического сканера ELM327 к Lada 2112 с GM12

    Подключение сканера в разъем OBD2 Лада 2114, 2115, Гранта, Приора, Веста, Калина, Ларгус, Нива

    Почему ELM327 используют чаще? Да просто потому что он больше распространен, поддерживает намного большее число автомобилей и сам по себе зарубежного производства (крупной канадской фирмы ELM Electronics), в отличие от BM9213 и других адаптеров от фирмы М астер Кит. ELM327 так же «дружит» с огромным количеством приложений, как для ПК, так и для смартфонов на базе Android или IOS. А может даже и Windows Phone. Еще ELM327 может «коннектиться» с устройствами по протоколам Bluetooth или Wi-Fi, чего первоначальные версии BM сканеров не могли.

    Ролик о том, как подключить и сканировать ошибки при помощи ELM327 на автомобилях ВАЗ, Лада с разъемом OBD2 (2114, 2115, Гранта, Приора, Веста, Калина, Ларгус) на примере автомобиля Лада Приора

    Отдельно хочется упомянуть диагностику автомобилей Нива и Шевролет Нива. Не потому что там что-то как-то отличается, а просто для владельцев Нив, так как это особая каста владельцев автомобилей Лада. Ну и для того, чтобы дать ссылку на этот замечательный ролик диагностики Нивы (у нее, кстати, OBD2 разъем), снятый отцом и сыном. Приятного просмотра!

    Еще немного о ELM327… А именно, о том, что оригинальный сканер вам найти будет ой, как не просто, а стоить он будет довольно дорого (что, собственно, не гарантия оригинальности). Рынок наводнен различного рода китайского подделками, внешне ничем не отличающимися от оригинала, но внутри имеющие модуль, собранный по технологии, копирующей оригинальную технологию фирмы ELM. А, так как, копировали китайцы, то… Копии бывают откровенно сомнительного качества. Как это не удивительно. В общем, вот вам еще один полезный ролик о том, как выбрать сканер ELM и не стать героем пословицы «Не гонялся бы ты, поп, за дешевизной».

    Программы для диагностики автомобилей ВАЗ, Лада и их правильная настройка

    Настройка программы Torque и аналогичных программ для сканеров

    Программы для Мастер Кит BM9213M

    и других их сканеров

    • Setup CE (ПК);
    • KWP (ПК);
    • Torque (Android, IOS);
    • OBD Авто Доктор и аналогичные (Android);
    • OpenDiag (Android, IOS)

    Возможно, что версии для Android уже доступны и для IOS, но подключаться они будут, скорее всего, через Wi-Fi

    Программы для ELM327

    • ScanMaster-ELM V2.1 RU (ПК);
    • ScanXL Professional (ПК);
    • Edge Analysis DataPro Plus (ПК);
    • ScanTool.net (ПК);
    • m3Scan (ПК);
    • Tiggo Diag (ПК);
    • Multiecuscan (ПК);
    • Torque Pro (ПК, Смартфоны);
    • OBD Авто Доктор (OBD Car Doctor) (ПК, Смартфоны);
    • ForScan (ПК);
    • Digimoto (ПК);
    • MoDiag (ПК);
    • Torque (Android, IOS);
    • OBD Авто Доктор и аналогичные (Android);
    • OpenDiag (Android, IOS)
    • OBD Army (Смартфоны)
    • Еще великое множество программ для ОС Android

    Схемы распиновки разъемов

    Многие сталкиваются с проблемой распиновки кабелей для грузовых авто, поэтому редакция 2 Схемы собрала полный сборник цоколёвок и подключений таких кабелей.

    Распиновка переходника gm12 на obd2

    Доставка заказа на следующий день: Воронежская обл., Липецк, Курск, Белгород, Тамбов, Ростов-на-Дону

    1) Самовывоз (г.Воронеж, ул.Летчика Колесниченко д.36а) — Бесплатно!

    2) Службой экспресс-доставки СДЭК от 200р.

    3) Транспортными компаниями (по запросу)

    4) Почта России, EMS от 220р.

    При покупке товаров на сумму от 10 тыс. — Доставка по России БЕСПЛАТНО (до 6кг)

    Оплата

    1) Оплата на сайте Online (Банковской картой, электронные платежи)

    2) Оплата по счёту (для ИП и юр. лиц)

    3) Оплата в магазине наличными, банковской картой, QR-кодом

    4) Наложенный платеж СДЭК

    Если вы не нашли приемлемого для вас способа оплаты, напишите нам — info@scan2.ru

    Отправьте нам ссылку на товар — info@scan2.ru, мы сделаем для Вас дополнительную скидку!

    *Рассматриваются только актуальные предложения

    При наличии гарантии производителя ремонт производится в авторизованных сервисных центрах. Срок гарантийного обслуживания и адреса центров указаны на сайте производителя.

    Если производитель не предоставляет собственную гарантию на изделие, то гарантийный ремонт производится в нашем сервисном центре.

    Основания для отказа в проведении гарантийного обслуживания:
    1) Товар с повреждениями, вызванными ненадлежащими условиями транспортировки и хранения, неправильным подключением, эксплуатацией в нештатном режиме, либо в условиях, не предусмотренных производителем, имеющий повреждения в следствие действий сторонних обстоятельств (скачков напряжения или других параметров электропитания и т.д.), а также имеющих механические или тепловые повреждения.

    2) Товар, на котором повреждены, переклеены или удалены заводские серийные номера.

    3) Товар со следами воздействия и (или) попадания внутрь посторонних предметов, веществ (в том числе пыли), жидкостей.

    4) Товар со следами несанкционированного вмешательства и (или) ремонта (следы вскрытия, кустарная пайка, следы замены элементов и т.п.).

    5) Товар, имеющий средства самодиагностики, свидетельствующие о ненадлежащих условиях эксплуатации.

    6) Товар, получивший дефекты, возникшие в результате использования некачественных или неисправных принадлежностей или оборудования, стороннего программного обеспечения, имеющихся у Покупателя, либо приобретенных им у третьих лиц.

    Возврат и обмен товара при покупке дистанционным способом

    В соответствие со ст. 26.1 Закона «О защите прав потребителей» возврат или обмен товара надлежащего качества производится в течение 7 (семи) дней с момента получения. Возврат товара надлежащего качества возможен в случае, если сохранены его товарный вид, потребительские свойства, а также документ, подтверждающий факт и условия покупки указанного товара.

    Потребитель не вправе отказаться от товара надлежащего качества, имеющего индивидуально-определенные свойства, если указанный товар может быть использован исключительно приобретающим его потребителем.

    Технически сложный товар подлежит возврату или обмену только при наличии существенного недостатка (согласно Перечню непродовольственных товаров надлежащего качества, не подлежащих возврату или обмену на аналогичный товар других размера, формы, габарита, фасона, расцветки или комплектации, утвержденному Постановлением Правительства РФ от 19.01.1998 г. № 55).

    Решение о возврате или замене технически сложного товара принимается Продавцом по результатам обязательной проверки качества в сертифицированном сервисном центре.

    Проверка совместимости ELM327 с автомобилем

    Сервис проверки совместимости elm327 с автомобилем поможет проверить подходит ли диагностический адаптер elm327 для Вашего автомобиля. Выбрав марку и модель авто, Вы узнаете совместим ли elm327 с конкретной моделью автомобиля, а так же получите список подходящих по марке и модели диагностических адаптеров и сканеров с описанием преимуществ.

    АКЦИЯ! Сегодня БЕСПЛАТНАЯ ДОСТАВКА по всей России 1-ым классом.

    • Никаких комиссий и дополнительных платежей, цена на странице товара — окончательная.
    • Отправка 1-ым классом отличается ускоренной доставкой, в среднем всего за 2-5 рабочих дней.

    Подбор ELM327 по марке и модели автомобиля

    Сперва выберите марку Вашего автомобиля

    К сожалению, подходящих адаптеров для г.в. не найдено.

    Для г.в. нужен VAGPro адаптер или Вася Диагност, которых у нас, к сожалению, пока нет в наличии.

    Для г.в. нужен адаптер BMW INPA, которого у нас, к сожалению, пока нет в наличии.

    Для г.в. подойдут:

    Но, скорее всего, потребуется переходник со старого разъема на новый OBD II. Сравните разъём в Вашем автомобиле, если он отличается от 16-ти контактного OBDII, то Вы можете купить переходники OBD II

    Читать еще:  Как правильно заменить ремень грм

    Но только с бензиновым двигателем. Дизельные поддерживаются начиная с года выпуска.

    Ркомендуемые:

    ELM327 BlueTooth с переключателем HS/MS шины

    Создан специально для Ford, Mazda, Lincoln и позволяет переключаться между HS и MS шинами этих марок автомобилей, благодаря чему, возможно произвести диагностику всех блоков авто, в отличие от обычного ELM327, который подключается только к половине блоков.
    Удобная беспроводная связь.
    Подходит для диагностики с помощью компьютера. смартфона или планшета на Android.

    ELM327 USB с переключателем HS/MS шины (чип FTDI)

    Создан специально для Ford, Mazda, Lincoln и позволяет переключаться между HS и MS шинами этих марок автомобилей, благодаря чему, возможно произвести диагностику всех блоков авто, в отличие от обычного ELM327, который подключается только к половине блоков.
    Стабильная и более быстрая проводная связь. Это важно, если Вы планируете перепрошивать или изменять параметры работы автомобиля.
    Подходит для диагностики с помощью компьютера.

    ELM327 Bluetooth v 1.5 (2021)

    Правильная версия 1,5.
    Обновлённая и более надёжная конструкция 2021 года.
    Сделан на большой плате с увеличенной Bluetooth антенной, благодаря чему обеспечивается более уверенная и устойчивая связь.
    Подходит для диагностики с помощью компьютера, смартфона или планшета на Android.

    ELM327 Wi-Fi v 1.5 (2021)

    Правильная версия 1,5.
    Обновлённая и более надёжная конструкция 2021 года.
    Wi-Fi адаптер отличается более высокой скоростью соединения, по сравнению с BlueTooth и поддерживает iPhone, iPad
    Для диагностики с помощью любых устройств: компьютера, смартфона или планшета на Android или iOS.

    ELM327 Bluetooth v 1.5 standart

    Правильная версия 1,5.
    Сделан на большой плате с увеличенной Bluetooth антенной, благодаря чему обеспечивается более уверенная и устойчивая связь.
    Подходит для диагностики с помощью компьютера, смартфона или планшета на Android.

    ELM327 Wi-Fi v 1.5 standart

    Правильная версия 1,5.
    Wi-Fi адаптер отличается более высокой скоростью соединения, по сравнению с BlueTooth и поддерживает iPhone, iPad
    Для диагностики с помощью любых устройств: компьютера, смартфона или планшета на Android или iOS.

    ELM327 BlueTooth mini v1.5 с кнопкой ON/OFF

    Правильная версия 1,5.
    Отличается наличием кнопки выключения.
    Подходит для диагностики с помощью компьютера, смартфона или планшета на Android.

    VAG COM

    Поддерживает автомобили группы VAG (Volkswagen, audi, skoda, seat) до 2004 (включительно) года выпуска. А так же все русские автомобили, кроме Granta, Largus, Vesta, и некоторые модели автомобилей Daewoo, Mitsubishi, Toyota и др. ранних годов выпуска.
    Подходит для диагностики с помощью компьютера.

    А так же подойдут:

    ELM327 BlueTooth mini v1.5 с кнопкой ON/OFF

    Правильная версия 1,5.
    Отличается наличием кнопки выключения.
    Подходит для диагностики с помощью компьютера, смартфона или планшета на Android.

    ELM327 Wi-Fi mini v1.5 с кнопкой ON/OFF

    Правильная версия 1,5.
    Отличается наличием кнопки выключения.
    Wi-Fi адаптер отличается более высокой скоростью соединения, по сравнению с BlueTooth и поддерживает iPhone, iPad
    Для диагностики с помощью любых устройств: компьютера, смартфона или планшета на Android или iOS.

    ELM327 USB v 1.5 (на чипе FTDI или Prolific)

    На чипе FTDI или Prolific (Выбрать чип и узнать о различиях можно на странице товара).
    Правильная версия 1,5.
    Обеспечивает стабильную проводную связь.
    Подходит для диагностики с помощью компьютера

    ELM327 Vgate iCar2 BlueTooth

    Автоматическое отключение через 30 минут.
    Микро размеры, отличный внешний вид и подарочная упаковка.
    Для диагностики с помощью компьютера, смартфона или планшета на Android.

    ELM327 Vgate iCar2 Wi-Fi

    Автоматическое отключение через 30 минут.
    Микро размеры, отличный внешний вид и подарочная упаковка.
    Для диагностики с помощью любых устройств: компьютера, смартфона или планшета на Android или iOS.

    ELM327 Bluetooth v 1.5 standart

    Правильная версия 1,5.
    Сделан на большой плате с увеличенной Bluetooth антенной, благодаря чему обеспечивается более уверенная и устойчивая связь.
    Подходит для диагностики с помощью компьютера, смартфона или планшета на Android.

    ELM327 Wi-Fi v 1.5 standart

    Правильная версия 1,5.
    Wi-Fi адаптер отличается более высокой скоростью соединения, по сравнению с BlueTooth и поддерживает iPhone, iPad
    Для диагностики с помощью любых устройств: компьютера, смартфона или планшета на Android или iOS.

    ELM327 Wi-Fi + USB Professional

    Возможность использования в проводном или беспроводном режиме.
    Для диагностики с помощью любых устройств: компьютера, смартфона или планшета на Android или iOS.

    ELM327 BlueTooth mini v1.5 Blue (синий)

    Правильная версия 1,5.
    Мини размеры.
    Самый бюджетный вариант, но при этом не уступает в функциональности.
    Подходит для диагностики с помощью компьютера, смартфона или планшета на Android.

    ELM327 BlueTooth mini v1.5 White (белый)

    Правильная версия 1,5.
    Мини размеры.
    Самый бюджетный вариант, но при этом не уступает в функциональности.
    Подходит для диагностики с помощью компьютера, смартфона или планшета на Android.

    Если вам сложно определиться с выбором, напишите нам на электронную почту

    Если вы не нашли то, что искали, воспользуйтесь поиском по магазину

    Не знаете что выбрать? Посмотрите какие адаптеры подойдут для Вашего авто.

    Диагностика и ремонт Mitsubishi

    • Список форумов
    • Поиск

    Подключение 16-ти контактного разъем OBD-II на ММС

    Модератор: Denkiko

    Подключение 16-ти контактного разъем OBD-II на ММС

    #1 Сообщение Игорян VR » 13 авг 2014, 20:28

    Далее распиновка мозга
    1. Форсунка 1
    2. Форсунка 3
    3. Форсунка 5
    4. Холостое Скоростное Управляющее (1)
    5. Холостое Скоростное Управляющее (4)
    6. –
    7. –
    8. Реле топливного насоса
    9. –
    10. Катушка зажигания А (свеча)
    11. Катушка зажигания С (свеча)
    12. –
    13. «10»
    14. Форсунка 2
    15. Форсунка 4
    16. Форсунка 6
    17. Холостое Скоростное Управляющее (3)
    18. Холостое Скоростное Управляющее (6)
    19. –
    20. –
    21. Реле вентилятора охлаждения
    22. Реле кондиционера
    23. Катушка зажигания В (свеча)
    24. –
    25. +12 Вольт Питание ЭБУ
    26. «Масса» ЭБУ
    27. –
    28. –
    29. –
    30. –
    31. АБС
    32. –
    33. Индукционный клапан датчик положения (4)
    34. Mivec – Масляный клапан (правая сторона)
    35. Mivec – Масляный клапан (левая сторона)
    36. Комбинация приборов (лампа Check Engine)
    37. Усилитель руля датчик давления масла
    38. Реле контроль двигателя
    39. Индукционный клапан датчик положения (11)
    40. Индукционный клапан датчик положения (12)
    41. Индукционный клапан датчик положения (2)
    42. –
    43. –
    44. –
    45. Реле давления
    46. –
    47. –
    48. –
    49. –
    50. –
    51. –
    52. –
    53. А/Т ECU
    54. Система зарядки
    55. Система зарядки
    56. Диагностический разъем (15)
    57. –
    58. Об / МИН — Обороты Двигателя
    59. А/Т ECU
    60. –
    61. –
    62. Диагностический разъем (14)
    63. –
    64. –
    65. –
    66. –
    67. –
    68. –
    69. –
    70. –
    71. Запуск Системы (ключ Зажигания)
    72. –
    73. –
    74. –
    75. –
    76. Датчик кислорода
    77. –
    78. Датчик детонации
    79. –
    80. Пред. Состояния (Мощность, которая лидирует на Резервную Батарею ECU)
    81. Датчик Положения Дроссельной Заслонки / Датчик Атмосферного Давления / Индукционные Управления Датчика Положения Клапана (1)
    82. Выключатель зажигания
    83. Датчик Температуры Охлаждающей Жидкости
    84. Дроссель — Датчик Положения Дроссельной Заслонки
    85. Давление – Датчик атмосферного давления
    86. Скорость – Датчик скорости машины
    87. Датчик Положения Дроссельной Заслонки
    88. Датчик положения распредвала
    89. Сенсор Угла Кривошипа
    90. —
    91. Ключ Зажигания
    92. Распределительная коробка 1

    Соответсвенно сам разьем OBD-II для ММС

    на нем уже указан диагностический контакт и масса.
    Значит что я сделал для считывания скрепкой?!
    Т.к. разьем у меня уже был и масса уже на нем есть, то я только на 1 пин OBD-II подцепил 56 пин с мозга, и уже начала работать самодиагностика!!
    Для того что бы подключиться к сканеру этих двух «проводов» обзовем так их нам не хватает.
    Для того что бы знать что нам подключать, нам надо знать саму распиновку OBD-II разъема, а выглядит она так:
    Назначение выводов диагностического разъема

    Вывод Назначение
    2 J1850 Шина+
    4 Заземление кузова
    5 Сигнальное заземление
    6 Линия CAN-High, J-2284
    7 К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
    10 J1850 Шина-
    14 Линия CAN-Low, J-2284
    15 L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
    16 Питание +12В от АКБ

    В дополнение:
    вот протоколы которые поддерживает Мицубиси

    Теперь становится более мене понятно, что должно быть на OBD-II разъеме, но мне не понятно откуда это взять? А именно с каких пинов мозга?
    Можно ли +12 В взять в гл. реле ДВС?
    Достаточно ли только К-линии или еще надо L-линию и откуда их брать!

    Кто что скажет по данному вопросу, уже устал все менять, прозванивать и т.п.
    Заранее благодарю за любую инфу!!

    голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
