Индикатор и датчик температуры двигателя на Ладе Гранте

Индикатор и датчик температуры двигателя на Ладе Гранте

Вывод показаний из датчика температуры двигателя водитель не получит на специальном экране в автомашине Лада Гранта более поздних модификаций. На устаревших модификациях тоже сложно найти показания нагрева мотора. На подобных автомобилях есть просто лампочка, которая указывает на то, перегревается движок автомобиля или нет.

Первую панель приборов можно найти на транспортных средствах, которые производились до конца первого полугодия 2014 года. Вторая устанавливается до сих пор. Давайте рассмотрим, как определяется температура на разных датчиках и как они выводятся на экран с приборами.

  1. Выводим данные температуры на панель приборов
  2. Старая панель приборов
  3. Значения бортового компьютера на панели
  4. Установка отдельного индикатора температуры двигателя
  5. Просмотр температуры при помощи смартфона или планшета
  6. Новая панель приборов
  7. Какие датчики температуры установлены на Лада Гранта, где находятся и цена
  8. Каталожные артикулы
  9. Самостоятельная замена датчика температуры
  10. Заключение

Выводим данные температуры на панель приборов

Производители АвтоВАЗ ответили опытным механикам на вопрос: почему нет градусов нагрева на панели приборов транспортных средств от российского производителя. Они утверждают, что это сделано из-за ненадобности вывода этих чисел. Потому что движок настроен так, что температура в нем всегда поддерживается оптимальная. Случаев перегрева не было.

Внимание! Производители АвтоВАЗ разрешают автовладельцам не прогревать машину. Они ссылаются на европейские стандарты экологии. Якобы не прогревая двигатель, автовладелец не разрушает природу и экономит топливо.

Однако опытные механики и автовладельцы умудрились выводить информацию на экран приборной. Некоторые даже покупают специальные приборы для определения температуры двигателя.

Теперь узнаем, как посмотреть температуру двигателя на авто Лада Гранта.

На обычных машинах российского производства хоть и нет шкалы температуры движка, в топовых комплектациях или как их еще называют «Люкс», эта шкала осталась. Называется она шкала температуры охлаждайки или антифриза.

На остальных машинах предполагаются только места для монтажа доп.устройств определения этих данных. Теперь, нужно узнать будет ли прошивка ЭБУ показывать температуру, если автовладелец установит дополнительные приборы.

  1. Отключить зажигание.
  2. Нажать на клавишу сброса суточного пробега и провернуть ключ в замке зажигания на положение «Старт».
  3. Теперь обратите внимание на то, что включатся все индикаторы и задвигаются стрелки на панели. Это значит, что система вошла в сервисный режим.
  4. Нужно отпустить клавишу сброса.
  5. Нажать ее снова.
  6. Числа, которые появятся на шкале, указывают на версию прошивки.

Давайте глянем можно ли прошить аппаратура, чтобы она показывала температуру движка.

Для Гранта Стандарт:

  • 015 – нельзя из-за материнской платы старой модификации;
  • 029 – 040 – нельзя из-за платы старой модификации;
  • 053, 060, 076, 087 – придется поработать паяльным инструментом. Опытные механики перепрошивают устройство на новую 2190-20 092 For 076.

Для Гранта Норма:

  • 090, 091 – разрешается поменять датчик нагрева воздуха на улице, нельзя установить ДТОЖ;
  • 092-095 – разрешается поменять датчик нагрева воздуха, можно поменять и датчик ТОЖ;
  • 032, 038, 042 – разрешается поменять датчик нагрева наружного воздуха, нельзя установить ДТОЖ.

Для Гранта Люкс:

  • 046 – разрешается;
  • 047 – разрешается;
  • 007 – разрешается заменить систему на 046.

Для Калина Норма:

  • 014 – можно;
  • 009 – можно.

Для Калина Люкс:

  • 012 – можно;
  • 014 – можно.

Теперь нужно будет прошить ЭБУ на новую программу. Делают это следующим образом:

  1. Вытащить панель и подключить к ней устройство-программатор.
  2. Закачать новую прошивку.
  3. Включить зажигание и пальцем тыкать по кнопкам, смотря как на экране переключаются значки.
  4. Переключают до тех пор, пока на экране не отобразится температура мотора.

На этом вывод нагрева мотора на экран панели инструментов закончен.

Старая панель приборов

На моделях транспортного средства до 2014 года просмотреть на приборной доске температуру не удастся в любом случае. А, если обращать внимание только на лампочку перегрева, то, когда она загорится, спасать двигатель может быть поздно.

В этом случае поможет установка специального индикатора температуры двигателя. Однако сперва нужно понять, что означают значения бортового компьютера на панели, чтобы разобраться в проблеме.

Значения бортового компьютера на панели

Производитель говорит, что можно ездить на не прогретом двигателя. Хотя это чревато капитальным ремонтом не только для мотора, но и для автоматической коробки передач. Если же прогревать мотор, то в жарких регионах можно не понять, когда двигатель прогреется до 80 градусов, и температура скакнет выше положенной. А когда мотор закипит, то будет поздно махать руками.

Так как узнать, что градусы нагрева в двигателе достигли своего апогея. На этот случай опытные механики предлагают установку специального индикатора температуры двигателя.

Установка отдельного индикатора температуры двигателя

Подобный индикатор температуры двигателя устанавливается в любое свободное отверстие в салоне машины. Сама процедура установки не занимает много времени.

Внимание! Предварительно нужно обесточить все электропитание в автомобиле. Лучше всего снять клеммы с аккумуляторной батареи.

Теперь можно приступать к процедуре:

  1. Демонтировать накладку на панели.
  2. Так как масса АКБ уже отключена, то переходят к процедуре открытия крышки бардачка.
  3. Находят диагностический разъем и вытаскивают его.
  4. Затем на место заглушки ставят индикатор температуры и подсоединяют провода.
  5. Другой конец проводов подсоединяют к диагностическому разъему и зажимают их.

Теперь можно включать питание авто на аккумуляторной батарее и заводить машину. Индикатор градусов нагрева двигателя должен включиться и указать комбинацию из цифр, обозначающую градусы по Цельсию.

Просмотр температуры при помощи смартфона или планшета

На современных Лада Гранта или Калина можно просмотреть температуру с помощью смартфона или планшета. Только, чтобы выполнить эту процедуру, автовладельцу нужно будет купить специальный кабель.

Этот кабель работает посредством Bluetooth. Еще нужно будет скачать специальную программу на телефон с операционной системой Андроид. С помощью ее станет возможным просмотреть градусы нагрева двигателя.

Процесс подключения следующий:

  1. Отключить питание.
  2. Вытащить диагностический разъем.
  3. Вставить в него и закрепить диагностический кабель.
  4. Программа, которую нужно скачать называется «Torque».
  5. Теперь следует завести мотор и включить утилиту на телефоне.
  6. На мониторе появится надпись, извещающая вас оп температуре двигателя на данный момент.

Теперь вы знаете, как просмотреть сколько градусов на вашем двигателе на старых панелях Лада Гранта, выпущенных до 2014 года. Давайте глянем, что можно сделать с новыми Лада Гранта или Калина.

Новая панель приборов

На Ладе Гранта с новой панелью приборов температурный индикатор должен быть уже встроен. Однако не во всех машинах он есть. Поэтому многим автовладельцам приходится перепрошивать панель.

Так как сигнализаторы перегрева уже не ставят, то на панели приборов при запросе автовладельцем должна отображаться температура. Если ее нет, то возможно производитель установил старую прошивку и поэтому автовладелец не может найти температуру двигателя на экране панели приборов.

Также на панели приборов показываются и другие значения деталей автомобиля. Например, расход бензина, количество бензина, ошибки в работе с АКПП или мотором.

Какие датчики температуры установлены на Лада Гранта, где находятся и цена

Теперь посмотрим, какие приборы на российских авто установлены и где их можно будет найти.

  • датчик температуры охлаждающей жидкости двигателя Лада Гранта установлен в крышке термостата – 300 р;
  • устройство детонации спереди на стенке блока цилиндров. Между вторым и третьим;
  • прибор определения расположения коленвала находят в специальном проеме прилива крышки масляной помпы;
  • прибор определения фаз или распределительного вала – 2000 р;
  • устройство измерения воздуха и давления;
  • лямбда-зонд – 1000 р;
  • прибор для подсчета массового расхода воздуха – 1800 р;
  • прибор для определения скорости – 310 р;
  • давления масла.

Цены указаны на устройства бывшие в употреблении и новые. Более подробно о стоимости нужно узнавать в специальных автомагазинах.

Внимание! Опытные механики не рекомендуют покупать аппаратуру на открытых рынках. Лучше всего делать покупки в специализированных магазинах или в сервис-центрах.

Каталожные артикулы

Серийный номер на указатель температуры двигателя трансопртного средства от отечественного производителя – 2190-94. Он не ремонтируется. Опытные механики советуют проверять этот прибор перед тем, как заменять. В сервис-центр процедура проводится на специальных стендах. Но можно проверить и в домашних условиях.

Самостоятельная замена датчика температуры

Проверка делается следующим образом:

  1. Опускают устройство в горячую воду.
  2. Затем мерят сопротивление.
  3. На разных приборах значения могут быть различны. Необходимо прочесть мануал и узнать, какое оптимальное сопротивление у прибора.

Если он не дотягивает до указанных значений, то требуется заменить датчик.

Процедура замены проводится так:

  1. Купить термостат. Продается комплект, в который входят индикатор, корпус к индикатору, термостат и крепежи.
  2. Демонтируют воздушный фильтр, отключают АКБ.
  3. Автовладелец увидит патрубок, который идет к термостату. Его нужно отрезать с обоих сторон аккуратно.
  4. Заменить на новый и затянуть хомуты на шланге.

На этом процесс смены термостата считается законченным. Теперь остается наблюдать температуру двигателя через панель приборов. При любом малейшем колебании, необходимо обратиться в сервис-центр. Так как возможно, что неисправный термостат мог сыграть злую шутку с вами и неправильно показывать температуру. А в этом время двигатель колоссально перегревался.

Заключение

У двигателя есть определенная температура, которую он не должен превышать. Это 80 градусов плюс, минус 5. Все, что выше должно сразу пресекаться в сервис-центре, посредством выявления и проблем и ремонта.

Почему загорается сигнализатор двигателя Лада Гранта?

Индикатор проверки двигателя всегда загорается при включении зажигания и гаснет после запуска автомобиля (если все системы автомобиля работают в штатном режиме).

ТОП-15 самых полезных товаров для Лада Гранта — НАШ ОПЫТ!
  • 1 Вид индикатора
  • 2 Общие сведения
    • 2.1 Основные причины появления «Джеки Чана» (Check Engine)
      • 2.1.1 Низкое качество топлива
      • 2.1.2 Проблемы с бензонасосом или топливными фильтрами
      • 2.1.3 Загрязненные топливные форсунки
      • 2.1.4 Проблема кислородного датчика
      • 2.1.5 Неисправность свечей зажигания
      • 2.1.6 Засорившийся катализатор
      • 2.1.7 Ошибка в работе электроники
      • 2.1.8 Воздушный фильтр вышел из строя (засорился)
  • 3 Выводы и итоги

Вид индикатора

Так выглядит иконка «сигнализатор двигателя»

Не стоит путать с иконкой «машина с ключом» — это сигнализатор иммобилайзера.

Если горит эта иконка, значит иммобилайзер не активирован

Если он горит в момент запуска двигателя, и потом тухнет через некоторое время, то на Вашем автомобиле отключен иммобилайзер. А это прямая угроза возможного угона. Как активировать иммобилайзер читайте в материале: активация иммобилайзера своими руками, ничего сложного!

Общие сведения

Во всех современных автомобилях, в том числе и Лада Гранта, при включении зажигания загорается сигнализатор двигателя, а также датчики других систем. Если с вашим транспортным средством полный порядок, значок Check Engine (проверьте двигатель) погаснет через несколько секунд после того, как мотор запуститься. Но, в том случае, если сигнализатор двигателя так и остался гореть, у вас есть серьезный повод обратиться за помощью к автомеханику.

Появление на панели приборов индикации Check Engine может говорить о многом. Далее мы постараемся разобрать основные причины, почему загорается сигнализатор двигателя на Лада Гранта и что делать водителю в таком случае!

Основные причины появления «Джеки Чана» (Check Engine)

Значок «проверьте двигатель» загорается когда одна или несколько систем автомобиля работают не правильно. В этом случае система управления двигателем бьёт тревогу и посылает Вам сигнал в виде этого значка.

В некоторых случаях помогает обычный сброс клеммы с аккумулятора. В таком случае скорее всего был залит некачественный бензин и возникли пропуски зажигания, или повышенная детонация и т.п.

Низкое качество топлива

Качество бензина в РФ оставляет желать лучшего

Среди распространенных причин активации сигнализатора двигателя является заправка автомобиля некачественным бензином. В таком случае может потребоваться осуществить слив старого бензина.

Каждый двигатель рассчитан на определенную марку топлива – А92, А95 и т.д., которые обладают определенным октановым числом. Если этот показатель не соответствует действительности, то есть октановое число заправленного бензина ниже нормы, при работе двигателя может возникнуть такое разрушительное явление, как детонация. По требованиям завода-изготовителя в Лада Гранта необходимо использовать только 95-ый бензин.

Чтобы предупредить возможные проблемы, электронный блок управления двигателя выводит на панель приборов сигнал «Проверьте двигатель». Т.е. в данном случае индикация служит своего рода страховкой.

Также обратите внимание на то, как ведёт себя автомобиль. На некачественном топливе он начнёт задыхаться, станет троить и глохнуть на холостом ходу, расход топлива должен возрасти (подробнее о нормах расхода топлива Лада Гранта).

Решение возникшей проблемы крайне простое – слейте некачественный бензин и заправьте авто другим топливом. После того, как бензонасос начнет закачивать новый, более качественный бензин, индикация Check Engine потухнет.

Проблемы с бензонасосом или топливными фильтрами

Cигнализатор двигателя может загореться в результате проблем с бензонасосом

И снова причина косвенно связана с бензином. Но, на этот раз сигнализатор двигателя может загореться в результате проблем с бензонасосом или из-за засорившихся топливных фильтров. При этом помимо постоянного горения индикатора двигателя, усложниться запуск мотора. Наконец, явным признаком будут «плавающие обороты» и «провалы» при нажатии педали акселератора.

Убедиться в том, что проблема связана именно с бензонасосом не сложно – просто проверьте давление подачи топлива. Как правило, нормой считается давление в 3 атмосферы. Если давление ниже, а фильтр чистый, потребуется замена топливного насоса.

В случае засорения топливного фильтра замените его. Подробнее о замене топливного фильтра здесь.

Загрязненные топливные форсунки

Забитые топливные форсунки = неправильное смесеобразование

Следующая проблема связана с форсунками, через которые осуществляется подача топлива в цилиндры двигателя. С учетом качества отечественного бензина не удивительно, что форсунки быстро забиваются различными элементами, содержащимися в бензине. В результате, в цилиндрах мотора происходит неправильное смесеобразование.

Электроника улавливает проблему постоянно обедненной топливной смеси и посылает водителю сигнал в виде загоревшегося Check Engine.

Выход из проблемы в данной ситуации прост – форсунки необходимо прочистить. Но, данную задачу рекомендуем проводить на специализированных СТО, где имеется все необходимое оборудование. В «гаражных» условиях вы не добьетесь хорошего результата, а только окончательно выведете форсунки из строя.

Проблема кислородного датчика

На инжекторных двигателях независимо от его объёма и количества клапанов (подробнее о двигателях, которые устанавливают на Гранту здесь), имеется большое количество разнообразных датчиков:

  1. датчик положения коленчатого вала,
  2. датчик давления масла, температуры двигателя,
  3. наконец, кислородный датчик.

Вот именно последний среди всех перечисленных и является наиболее уязвимым местом не только у автомобилей ВАЗ, но и на иномарках. По причине неисправности кислородного датчика (или как он еще называется – лямбда-зонд) на панели приборов может загораться сигнализатор двигателя.

Проблема решается компьютерной диагностикой двигателя, визуальным осмотром датчика (возможно, что его просто необходимо очистить от нагара). Если же датчик и вовсе выйдет из строя, двигатель автомобиля вы, скорее всего, даже не сможете запустить.

Неисправность свечей зажигания

С завода на 16-ти клапанный автомобиль устанавливаются свечи АУ17ДВРМ, не путайте с АУ 17 Д.

Не исключена вероятность появления сигнализатора двигателя и по причине неисправности свечей зажигания. Возможно, неправильно был установлен зазор между электродами свечи, или же на свечах образовался нагар, который блокирует прохождение искры. Состояние свечей оценивается визуально. Если нарушен был зазор между контактами, установите его в значении, примерно 1.3 мм.

Проблема с искрой может возникать в результате неисправной катушки зажигания или высоковольтных проводов (что на Лада Гранта также является весьма уязвимым местом). По этой причине на панели приборов и загорается Check Engine. Дополнительным признаком может стать неравномерная работа мотора, двигатель будет «троить».

Засорившийся катализатор

Значок «Неисправность двигателя» может загораться и по причине засорившегося катализатора (каталитический нейтрализатор). Данный элемент является составной частью выпускной системы и служит для уменьшения выбросов вредных газов в атмосферу. Проблема решается либо заменой элемента выхлопной системы, в которую встроен катализатор, либо как таковое его вырезание из конструкции (гаражный метод).

Но, если вы решите воспользоваться вторым вариантом, знайте, что ваш автомобиль уже не будет соответствовать установленному экологическому стандарту.

При отсутствии катализатора выхлопные газы насыщены более высоким количеством вредных веществ.

Ошибка в работе электроники

Не редки случаи, когда Check Engine загорается по ошибке, даже когда с двигателем полный порядок. Это ни что иное, как сбой в работе самого блока управления двигателем (ЭБУ). Как правило, проблема решается сбросом клемм с аккумулятора. Если и это не помогло, необходимо пройти компьютерную диагностику, возможно, причина неисправности кроется в прошивке двигателя.

Воздушный фильтр вышел из строя (засорился)

От правильной работы воздушного фильтра зависит качество смеси, которая попадает в двигатель. Если воздушный фильтр засорён, то в двигатель будет попадать не верно рассчитанная смесь. В данном случае необходимо заменить воздушный фильтр, как это сделать рассмотрено в статье: замена воздушного фильтра на Лада Гранта своими руками.

Выводы и итоги

На современных автомобилях ВАЗ, в частности, модели Лада Гранта, электроника встроена практически в каждый технический узел. Поэтому не удивительно, что даже в результате небольших проблем, системы сразу же оповещают водителя, путем активации сигнализатора двигателя. Это позволяет решать проблему с мотором своевременно!

Описание приборных панелей Лада Гранта лифтбек. Различия выбора

Приборная панель — всегда объект повышенного внимания со стороны водителя. В процессе запуска мотора, при движении, остановке владелец систематически обращает внимание на показания индикаторов, цветовые сигналы, измерители скорости.
Благо технологии шагнули далеко вперед и сейчас вместо механических приборов используются электрические, что существенно увеличивает точность, ресурс эксплуатации, снижает стоимость, упрощает ремонт.

Обозначения на приборной панели Лада Гранта

Информационная панель Гранты лифтбек в комплектации «Стандарт», «Норма»:

  1. стрелка тахометра: обозначает частоту вращения коленвала в режиме «онлайн». Зеленая зона указывает на допустимые обороты, красная — превышение рекомендуемого диапазона;
  2. поломка двигателя: многим знакома по надписи «Check Engine». Индикатор оранжевого цвета сразу гаснет после запуска двигателя, в противном случае устраняйте неисправность. Как только загорается индикатор в процессе движения или не гаснет после запуска — немедленно останавливайте силовой агрегат, проводите диагностику, устраняйте поломку;
  3. левый указатель (зеленый цвет индикатора) поворота;
  4. низкий уровень моторного масла в системе (красный цвет): после запуска двигателя в течение первых пяти секунд индикатор должен гаснуть;
  5. срабатывание антиблокировочной системы ABS: индикатор желтого цвета;
  6. иммобилайзер: желтый цвет индикатора, отображает режим охраны технического средства;
  7. критическая температура системы охлаждения: красный цвет диода. При достижении отметки в 115 С индикация сопровождается звуковым сигналом;
  8. аварийное состояние тормозной системы: индикатор красного цвета. Устранение неполадки должно быть оперативно, так как высока вероятность блокировки тормозных суппортов. Чаще всего, причина в недостаточном количестве тормозной жидкости в расширительном бачке главного цилиндра. Он установлен в моторном отсеке;
  9. правый указатель поворота;
  10. состояние аккумуляторной батареи: индикатор красного цвета. Распространенные поломки: недостаток заряда, механическое повреждение, удар;
  11. стрелка электронного спидометра;
  12. система курсовой устойчивости (ESC): при запуске двигателя работает в одном из трех режимов: вкл, откл, авария;
  13. переход на повышенную передачу: только с предустановленной автоматической коробкой передач (АКПП);
  14. активация дальнего света фар;
  15. активация ПТФ, ходовых огней;
  16. активация ближнего света;
  17. аннуляция показаний одометра: суточный пробег;
  18. монохромный ЖК дисплей — бортовой компьютер;
  19. сигнализатор открытых дверей автомобиля;
  20. индикатор резервного остатка горючего в топливном баке;
  21. индикатор недостаточного давления в шинах;
  22. индикатор состояния электрического усилителя руля ЭУРа;
  23. индикатор состояния подушки безопасности.

Возможности бортового компьютера

ЖК дисплей аккумулирует в себе данные от ряда запрограммированных датчиков. Они пересылают информацию в режиме онлайн для расшифровки с последующим выводом.

  • данные о суточном пробеге;
  • остатке топлива;
  • текущее время;
  • текущая передача;
  • температура за бортом.

*конфигурация может меняться в зависимости от технических характеристик и модификации автомобиля.

Характерные неисправности приборной панели Гранты лифтбек

  • механическое повреждение, что способствовало выходу из строя контактной платы, клемм;
  • превышение допустимого напряжения в сети, короткое замыкание;
  • поломка одного / нескольких датчиков, что повлекло передачу некорректной, неполной информации на бортовой компьютер;
  • попадание внутрь влаги, агрессивной химической жидкости, что повлекло выход из строя;
  • брак при изготовлении;
  • нарушение технологии установки;
  • покупка неоригинальной продукции.

Последовательность действий при демонтаже приборной панели

Причины для разбора, замены приборной панели Гранты лифтбек самые различные: повреждение, установка нового диода, прочие.

  • По периметру выкручиваем три крепежных болта. Аккуратно извлекаем блок в сборе, чтобы не повредить контактные платы, электрическую проводку, клеммы;
  • Снимаем крепление панели приборов Лада Гранта лифтбек;
  • Для замены стрелок тахометра / спидометра нужно подать немного вверх рычаг, провернуть его против часовой стрелки.

После окончательной замены, профилактики собираем конструкцию вновь. Самостоятельный ремонт передней панели Гранта лифтбек окончен.

Доработка приборной панели Гранта лифтбек

Базовая комплектация щитка у Лада Гранта «Норма», «Стандарт» достаточно проста и малоинформативная. Недочет оперативно устранили путем изготовления нового образца панели. Ее устанавливают исключительно на модификации «Люкс».
Альтернативный вариант вне заводского исполнения предоставляет компания «Феррум». С целью повышения информативности используют новую раскладку приборов и внешнее оформление:

  • границы приборов разделены хромированной вставкой;
  • больше места отведено под монитор компьютера;
  • владелец может самостоятельно выбирать цветовое оформление подсветки, с целью снижения нагрузки на глаза;
  • основная (важная) информация теперь выводится в верхней части дисплея.

Информация о программном обеспечении панели приборов Лада Гранта

  • выключить зажигание;
  • нажать и удерживать в режиме «пауза» кнопку сброса пробега;
  • активировать зажигание;
  • отпустить зажатую кнопку.

На мониторе появится информация о версии программного обеспечения, модели оборудования. Данные необходимо использовать при покупке нового щитка.

Отзывы владельцев Лада Гранта о функциональности приборной панели

Положительные
1.Николай, 39 лет: в целом информативность консоли меня устраивает, индикация яркая. Правда, на солнце немного засвечивает, но это не столь существенно.
2.Константин, 41 год: Гранту купил год назад в комплектации «Люкс» с новой приборной панелью. Доволен на все 100%.
3.Виталий, 44 года: в 2013 году купил Гранту, старая приборная была хорошая, но деформировалась после аварии, заменил новой от «Люкс» версии. Идентична по креплениям.
4.Дмитрий, 37 лет: во время бокового столкновения с Рено повредилась приборная панель, торпеда. Переходить на люксовую не стал, купил родную.
5.Владимир, 39 лет: купит Гранту с рук, второй владелец, все устраивает, панель хорошая, информативная. Правда, в ночное время суток слишком яркая, порой нагружает зрение.
6.Кирилл, 45 лет: работаю таксистом, все время за рулем, панелью доволен, информативная. Бортовой компьютер оперативно выводит все необходимые данные.
7.Владислав, 34 года: после капитального ремонта знакомые рекомендовали установить новую панель от Люкс комплектации, но оставил прежнюю все устраивает.
Отрицательные
1.Владлен, 44 года: старая приборная малоинформативная, часто некорректно выводит информацию, показания спидометра. Установил от Люкс комплектации. Сейчас нареканий нет.
2.Сергей, 33 года: после аварии заменил переднюю консоль, в том числе и панель, так как старый вариант недоработан, сыроват.
3.Вячеслав, 39 лет: покатался месяц на родной приборке и заменил люксовой версией, она куда лучше, информативней.


Мнения владельцев по поводу функциональности приборной панели разделились, что и было ожидаемо. Если объективно сравнивать две модели панелей, то выигрыш за комплектацией «Люкс».
Относительно длительности эксплуатации, оперативности вывода данных, точности показаний — они идентичны. Внутренняя начинка одинаковая, за исключением внешнего оформления.

Видео — LADA GRANTA ЛИФТБЕК (настройка часов и др. функции борт. компьютера)

>

Видео — Бортовой журнал Гранта Лифтбек. Снимаем приборную панель. Коньяк «съел» кредитку

>

Видео — Приборная панель на ЛАДА ГРАНТА

Как сбросить ошибки на Лада Гранта

Современный автомобиль напичкан электроникой. Множественные датчики и сигнальные огни на панели приборов показывают разные неисправности. Этот прогресс не обошел стороной и Ладу Гранту. Самый известный всем сигнал — загорания функции «CHECK». Это позыв к тому, что возникли проблемы в работе двигателя или блока управления.

На видео сброс чек двигателя:

Возможные причины загорания функции «чек»

Сигнал «ЧЕК» расположен в самом центре комбинации приборов, там, где водитель сможет на него быстро обратить внимание.

Эта функция отвечает за работу двигателя и если она сигнализирует, то возможно возникли проблемы в работе именно этого узла. Конечно, для любого автомобилиста — это страшно, ведь ремонт силового агрегата сложный и дорогостоящий. Но, не стоит сразу пугаться и паниковать, может причина мелочная.

Итак, рассмотрим, какие существуют причины того, что загорелась функция «ЧЕК» на Ладе Гранте:

  • Если индикатор сработал при пуске двигателя, то не стоит беспокоиться, всё работает.
  • Если «ЧЕК» загорелся и длительное время сигнализирует, то, прежде всего, необходимо сделать диагностику, а только потом беспокоится.
  • Если «ЧЕК» во время движения — это может означать, что недостаточный уровень масла в двигателе (p0523 — ошибка когда неисправен датчик давления масла).
  • Горит функция «ЧЕК» — стоит проверить мотор на признаки разгерметизации или утечки масла.
  • Если вышеуказанные причины не сработали, но «ЧЕК» горит, то это может быть сигналом к тому, что вышла со строя свеча зажигания или залито некачественное горючее.

Загорание функции «ЧЕК» сигнализирует о том, что в двигателе что-то не так и стоит провести диагностику, перед тем, как предпринимать другие действия.

Методы устранения

Рассмотрим некоторые варианты устранения причин возгорания функции «ЧЕК» на Ладе Гранте:

  1. Плохое топливо. Метод устранения довольно прост — сливаем некачественное горючее и заливаем новое. Даем немного поработать мотору, и выключаем его. Если всё нормально, то при запуске, сигнал исчезнет. АвтоВаз рекомендует заправлять 95-ый бензин, но, на нём часто и возникают ошибки и претензии к его качеству. А какой бензин заправляете Вы, 92 или 95?
  2. Свечи зажигания и высоковольтные провода. Выкрутить все свечи и проверить зазоры, а также наличие искры. Заменить неисправные свечи и провода.

Двигатель 21116 (высоковольтные провода, щуп масла)

4 болта крепления пластиковой крышки бензонасоса под задним сидением

Указаны те неисправности, которые можно устранить самому, если же ничего не вышло, стоит обратиться на автосервис.

Подводные камни

Если загорелся «ЧЕК» на Ладе Гранте, то не стоит паниковать. Зачастую на автомобилях сигнал подаётся из общего ЭБУ, который, как и любой компьютер может давать сбои. Это может быть вызвано коротким замыканием или заменой элементов электроцепи. Поэтому, в электронном блоке управления возникают ошибки, которые и могут послужить сигналом «ЧЕК».

ЭБУ в Гранте расположен не очень удачно, и если чек у Вас загорелся во время или после дождя, то в него могла попасть вода из-за конструктивных особенностей.

Лечится данная неисправность довольно просто. Сам ЭБУ нужно подключить к программному ноутбуку и исправить ошибки в системе или сменить устаревшую прошивку. Доверять эту операцию лучше всего специалистам, которые знают, как это делается.

Сброс ошибки без использования адаптера (колхозный способ)

Если Вы уверены в том, что чек загорелся «временный», то есть качество бензина плохое, или была неисправна свеча зажигания, которую уже заменили на рабочую, то чек двигателя можно сбросить руками без использования адаптера, есть два способа.

  1. Для этого скиньте клемму на пять минут, память в электронном блоке управления двигателем (ЭБУ) обнулится, также сбросятся показания бортового компьютера.
  2. Есть второй способ, Вам необходимо просто извлечь предохранитель прикуривателя, на него инженеры-конструкторы Гранты посадили иммобилайзер.

Выводы

Причины возникновения загорания функции «ЧЕК» на Ладе Гранте довольно просты, поскольку этот датчик отвечает за полноценную работу двигателя. Для выявления причин стоит провести диагностику и определить, почему так случилось, и только потом ее устранять.

Как работает панель приборов Лада Гранта?

Панель приборов Лада Гранта специально создана для контроля всевозможных параметров и данных во время езды. Любая такая панель должна быть по максимуму информативна, функциональна, кроме того, создавать неповторимый дизайн автомобиля и способствовать созданию приятного впечатления о нем. Панель приборов Лада Гранта не является исключением. Ее целями считаются отражение параметров езды, информирование о работоспособности систем, призванных обеспечить максимальную безопасность на дороге, и о техническом состоянии всех элементов машины.

Сборка панели приборов

Сборка панели Лады приятно удивляет. Сразу можно заметить, как точно подогнаны элементы, все ровненько, аккуратно. Дизайн и цветовое оформление тоже на высоком уровне, выглядит очень достойно и стильно.

Материал, из которого выполнена панель приборов, является обычным пластиком. Но он приятный на ощупь. Хруста или скрипов за ним замечено не было, что тоже радует. Даже во время эксплуатации Лады отсутствуют скрипящие звуки, которые характерны для щитков отечественных автомобилей. Отсюда становится ясно, что прикреплена панель приборов Лада весьма надежно и качественно.

Датчики и сигнализаторы на панели приборов

На схеме можно детально рассмотреть расположение приборов:

  1. Тахометр.
  2. Сигнализатор неисправности системы управления двигателем.
  3. Сигнал поворота налево.
  4. Индикатор низкого давления масла.
  5. Индикатор ABS.
  6. Индикатор иммобилайзера.
  7. Индикатор повышенной температуры охлаждающей жидкости.
  8. Индикатор аварийного состояния тормозной системы.
  9. Сигнал поворота направо.
  10. Индикатор заряда аккумулятора.
  11. Спидометр.
  12. Режим работы системы курсовой устойчивости.
  13. Индикатор запрета перехода на следующую передачу.
  14. Дальний свет фар.
  15. Задние противотуманные фонари.
  16. Ближний свет фар.
  17. Передние противотуманные фонари.
  18. Обнуление данных счетчика пробега за сутки.
  19. Дисплей бортового компьютера.
  20. Индикатор незакрытых дверей.
  21. Индикатор резервного запаса топлива.
  22. Индикатор давления в шинах.
  23. Индикатор электроусилителя руля.
  24. Индикатор ремня безопасности водителя.
  25. Сигнализатор силовой установки.
  26. Индикатор состояния подушки безопасности.

Если индикатор неисправности системы управления мотором не гаснет после запуска двигателя, то это может свидетельствовать о том, что не работает один из элементов двигателя или связанная с ним система.

Когда лампочка низкого давления масла не перестает мигать при работающем двигателе, это говорит о чрезмерно низком давлении.

Сигнализатор ABS должен погаснуть через 2 секунды после пуска двигателя.

Лампочка, отвечающая за повышение температуры охлаждающего вещества, прекращает светиться через 5 секунд после запуска двигателя. Если это не происходит, то возможен перегрев двигателя. В таком случае лучше отложить поездку и выявить проблему.

Активность индикатора аварийного состояния тормозной системы при работающем двигателе указывает на то, что уровень тормозной жидкости находится на критически низком уровне.

Светящийся сигнализатор курсовой устойчивости свидетельствует об отключенной системе. Его горение или мерцание в процессе езды указывает на активность системы. Работа же датчика в остальных случаях говорит о неисправности в авто.

Если загорелась лампочка резервного запаса топлива, то пришла пора заправить автомобиль.

При активности сигнализатора электроусилителя руля при работающем двигателе имеется неисправность в машине.

Свечение индикатора давления в шинах предупреждает о снижении атмосфер.

Лампочка, отвечающая за состояние подушки безопасности, не должна подсвечиваться во время работы двигателя.

Как можно заметить, все датчики и индикаторы вполне традиционны. Считывание их показаний не вызовет затруднений даже у тех, кто впервые сел за руль Лады Гранты.

Краткая характеристика щитка и приборной панели

В целом на данном щитке удобно и лаконично разместились 39 приборов, что не так уж и много. Все выглядит очень хорошо. Если бы не фирменный значок Лады на рулевом колесе, сложилось бы впечатление, будто это вовсе и не отечественный автомобиль. Кстати, руль у авто регулируемый в одном или двух вариантах (это уже зависит от комплектации Лады Гранты).

Основными приборами, которым водитель уделяет больше всего внимания, являются спидометр и тахометр. В данном варианте оформлены они весьма просто и лаконично. Благодаря большим цифрам данные легко и удобно считываются. В период ночной езды включается приятная зеленая подсветка, яркость которой совсем не отвлекает. Мягкий свет — это еще один плюс этой марки.

Между двумя основными приборами: тахометром и спидометром — удобно расположился дисплей бортового компьютера.

С его помощью можно отслеживать расход горючего и пройденное расстояние.
Приборная панель Лады Гранта включает в себя 4 воздуходува. Схема их расположения следующая. По одному воздуховоду находится со стороны водителя и пассажира. Еще два расположилось в центральной части щитка.

В стандартной комплектации, не говоря уже о Лада Гранта Люкс, в руле предусмотрена подушка безопасности.

Еще в центральной части приборной панели размещается многофункциональная магнитола. Если говорить о комплектациях Стандарт и Норма, в них там же находится специальная крышечка отсека для магнитофона.

У автовладельцев не должно возникнуть вопросов о том, как снять ее. Все сделано так, что каждый сможет разобраться с откреплением детали и последующей установкой аудиосистемы.

Не работает панель приборов на гранте причина

Многие владельцы автомобиля Lada Granta (Лада Гранта) сталкивались с такой неисправностью как потухшая приборная панель. Обычно данная неисправность появляется после попытки включить в прикуриватель автомобиля регистратор или компрессор для подкачки шин. При повороте ключа в замке зажигания приборная панель не включается, не горит зеленый экран бортового компьютера, не работает сигнал автомобиля, не открывается багажник с кнопки – все это признаки перегоревшего предохранителя F20 расположенном в монтажном блоке в передней панели слева от рулевой колонки. Предохранитель F20 седьмой снизу и имеет корпус синего цвета и рассчитан на ток защиты 15 ампер. Данный предохранитель перегорает в основном при попытке использовать прикуриватель как розетку для подключения дополнительных приборов: навигаторов, регистраторов, зарядки мобильного телефона, компрессора и т.д. Замыкание в прикуривателе происходит из-за жесткого штекера электроприборов, который разгибает центральным контактом два «П» образных язычков контакта «+» в основании гнезда прикуривателя. Основной виной замыкания является старая длинная конструкция вилки подключаемых электроприборов, не рассчитанная под новый прикуриватель устанавливаемый на автомобили Лада Гранта и Калина. Перед заменой предохранителя на новый, необходимо НЕ МЕТАЛЛИЧЕСКИМ предметом подогнуть эти контакты к центру.

Гнездо прикуривателя имеет малую глубину, поэтому штекера в нем держаться плохо.

Для предотвращения в дальнейшем коротких замыканий рекомендуется установить в автомобиле дополнительный разъем с USB выходами для подключения навигаторов, регистраторов, радар детекторов и т.д. Для подключения автомобильного компрессора не рекомендуется использовать прикуриватель автомобиля как розетку. Самый простой способ подключить компрессор – вместо вилки компрессора припаять два крокодила и подключать компрессор непосредственно к аккумулятору автомобиля. По возможности поменять провод подключения компрессора на более длинный 1-1,5 метра сечением 2.5мм, чтобы без проблем дотянуться до задних колес.

После замены предохранителя можно провести диагностику работы приборной панели. Для этого нужно нажать кнопку суточного сброса пробега на приборной панели Лада Гранта и включить зажигание автомобиля. Стрелки исправной приборной панели придут в движение и трижды отклонятся до максимальных показателей и вернуться в исходное положение.

Установка дополнительного USB разъема для подключения электроприборов

Так как на Грантах нет единой схемы подключения предохранителей на некоторых автомобилях причиной погасшей приборной панели, неработающего стеклоподъемника с правой стороны где обычно сидит пассажир, не горящей подсветки номерного знака и левого заднего габаритного огня может быть перегоревший предохранитель F10 на 5А.

Если приборная панель так и не работает, проверьте предохранитель F10 на 5 Ампер. Проверьте горят ли габаритные огни правого борта автомобиля. Иногда причиной перегоревшего предохранителя и потухшей приборной панели является перегоревшая лампочка габаритного огня.

Всем привет! Перестали работать панель приборов, прикуриватель и сигнал. И когда ставлю на сигналку начинает орать. И все это нагрянуло разом. У кого-нибудь это бывало?

Органы управления автомобилем Лада Гранта ВАЗ 2190 — панель приборов

Расположение органов управления автомобилем Лада соответствует Гранта нормам и правилам ЕЭК ООН. удобства Для пользования на органы управления, размещенные на приборов панели и других панелях управления, нанесены символы соответствующие их функционального назначения.

Панель приборов Гранта Лада ВАЗ 2190
На панели приборов (расположены. 1.7) рис следующие приборы и органы управления.

1 — управления блок наружным освещением. Переключатель А наружного может освещения занимать следующие положения:
— наружное выключено освещение;
— наружное освещение включено;

— включен или ближний дальний свет фар в зависимости от рычага положения переключателя указателей поворота и света вариантном;
(в фар исполнении) — габаритные огни и ближний фар свет включаются и выключаются автоматически в зависимости от освещения наружного.
При нажатии на кнопку выключателя Б противотуманные включаются фары (в вариантном исполнении).
При кнопку на нажатии выключателя В включаются задние противотуманные если, фонари включено наружное освещение (переключатель А положение в установлен включения ближнего/дальнего света При). фар повторном нажатии на кнопку задние фонари противотуманные выключаются.
При включенных фарах регулятора вращением Г корректора света фар изменяют пучка направление света фар. Положения рукоятки соответствуют корректора следующим вариантам загрузки автомобиля Гранта Лада:
0 — один водитель или водитель с переднем на пассажиром сиденье;
1 — все места заняты;
2 — места все заняты и груз в багажнике не более 75 кг;
3 (в исполнении вариантном) — один водитель и груз в багажнике.

2 — системы сопла вентиляции и отопления салона. Сопла для предназначены регулировки потока воздуха из системы кондиционирования, отопления и вентиляции.

Поток воздуха регулируют дефлекторов перемещением сопел.

. а направление потока воздуха — дефлекторов поворотом в соответствующую сторону.

3 — рычаг переключателя поворота указателей и света фар. Переключатель включает цепи электрические фар и указателей поворота при зажигании включенном и может занимать следующие положения:
I — поворота указатели выключены, включен ближний свет если, фар переключатель А (см. п. 1) наружного освещения в блоке наружным управления освещением и освещением приборов находится в включения положении ближнего света фар;
II — включены левого указатели поворота (нефиксированное положение);
III — указатели включены левого поворота (фиксированное положение);
IV — указатели включены правого поворота (нефиксированное положение);
V — указатели включены правого поворота (фиксированное положение);
VI — рычага движением на себя включается дальний свет независимо фар от положения переключателя наружного освещения (положение нефиксированное);
VII — движением рычага от себя дальний включается свет фар, если переключатель А (см. п. 1) освещения наружного в блоке управления наружным освещением и приборов освещением находится в положении включения ближнего фар света (фиксированное положение).

4 — выключатель (кнопка) сигнала звукового.
Для того чтобы включить сигнал звуковой, нажмите на любое место центральной рулевого накладки колеса.

5 — комбинация приборов (см. «Комбинация рычаг»).

6 — приборов переключателя очистителя и омывателя ветрового Переключатель. стекла включает электрические цепи при зажигании включенном. Рычаг переключателя можно перевести в положения следующие:
I — стеклоочиститель и омыватель выключены;
II — включен режим прерывистый работы стеклоочистителя (нефиксированное положение);
включен — III прерывистый режим работы стеклоочистителя (положение фиксированное). В прерывистом режиме работы щетки совершают стеклоочистителя один ход через равные времени промежутки в несколько секунд независимо от наличия ветровом на капель стекле (в вариантном исполнении устанавливают автоматического систему управления стеклоочистителем, описанную в подразделе «дождя Датчик»);
IV — включена малая скорость стеклоочистителя;
V — большая включена скорость стеклоочистителя;
VI — перемещением рычага на включен себя омыватель ветрового стекла (нефиксированное правом).
На положение и нижнем торцах рычага установлены управления клавиши маршрутным компьютером (см. «Жидкокристаллический дисплей компьютера маршрутного»).

7 — выключатель аварийной сигнализации. При клавишу на нажатии выключателя загораются мигающим светом указатели все поворота и сигнализатор, установленный в клавише. повторном При нажатии на клавишу сигнализация отключается.
8 — установки место подушки безопасности пассажира.

9 — крышка ящика вещевого (бардачок). Для того чтобы крышку открыть ящика, потяните ручку на себя.
10 — установки место головного устройства аудиосистемы.

ПРИМЕЧАНИЕ

На Лада автомобиле Гранта предусмотрена установка аудиосистемы, размерам по соответствующей и способу крепления международным стандартам.

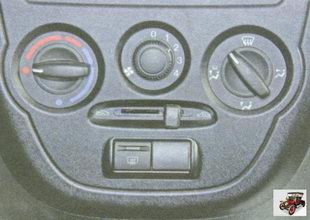

11 — управления блок системой отопления (кондиционирования) и вентиляции Приемы. салона управления отоплением и вентиляцией салона ниже описаны, см. «Отопление (кондиционирование) и вентиляция салона».

12 — Для. прикуриватель пользования прикуривателем нажмите на кнопку подвижной его части. После нагрева спирали течение в примерно 10-20 с подвижная часть прикуривателя автоматически со вернется щелчком в исходное положение — прикуриватель можно для извлечь использования. ПРИМЕЧАНИЕ
В вариантном исполнении Лада автомобиля Гранта вместо прикуривателя может установлено быть гнездо розетки для подключения вольтовых 12-дополнительных электрических приборов мощностью не более блок Вт.

13 — 120 кнопочных выключателей.
В зависимости от комплектации в устанавливают блоке следующие выключатели:
— выключатель электрообогрева стекла ветрового;
— выключатель обогрева заднего стекла. заднего Обогреватель стекла работает только при ключа установке в выключателе зажигания в положение «I». При клавишу на нажатии выключателя включается обогрев заднего клавише и в стекла загорается сигнализатор. При повторном обогрев нажатии выключается. При повороте ключа в зажигания выключателе в положение «0» при включенном обогревателе обогрева функция отключается. При повторном пуске функция двигателя обогрева восстанавливается без дополнительного клавишу на нажатия выключателя. Сигнализатор, расположенный на клавише будет, выключателя гореть желтым светом в течение времени всего работы обогревателя;

ПРИМЕЧАНИЕ
В вариантном при исполнении включении на автомобиле Лада Гранта заднего обогрева стекла включается и обогрев наружных выключатель.

— выключатель системы курсовой устойчивости. пуска После двигателя автоматически включаются система устойчивости курсовой и противобуксовочная система. Для отключения систем этих нажмите и удерживайте кнопку выключателя в положении нажатом в течение 2-3 с, при этом в комбинации загорается приборов сигнализатор «ESC OFF» 12 (см. рис. 1.8). включаются Системы повторным нажатием на кнопку выключателя.

14 — замок (выключатель) зажигания, объединенный с противоугонным устройством, правой с расположен стороны рулевой колонки. Ключ в зажигания замке может занимать одно из трех выключено:
0 (положений) — положение фиксированное, ключ из замка вынимается зажигания. При вынутом ключе срабатывает механизм запирающий противоугонного устройства. Для гарантированной вала блокировки рулевого управления поверните рулевое вправо колесо или влево до щелчка. Для механического выключения противоугонного устройства вставьте ключ в замок (выключатель) зажигания и, слегка поворачивая рулевое вправо колесо-влево, поверните ключ в положение «I»;
I (положение) — зажигание фиксированное, включено зажигание, ключ из зажигания замка не вынимается, рулевое управление разблокировано;
II (положение) — стартер нефиксированное, ключ из замка зажигания не рулевое, вынимается управление разблокировано. Это положение поворотом достигается ключа зажигания по часовой стрелке с усилия преодолением пружины. Для работы стартера ключ удерживайте зажигания рукой. Выключатель зажигания блокировкой оборудован повторного включения стартера при двигателе работающем. Для повторного включения стартера неудачной после попытки пуска двигателя переведите положения из ключ «I» в положение «0», а затем вновь в положение «II».

удерживайте
Не ПРЕДУПРЕЖДЕНИЕ ключ зажигания в положении «II» более секунд десяти.
Категорически запрещается выключать зажигание и ключ вынимать из замка зажигания во время движения, как так это приведет к резкому увеличению педали на усилия тормоза и блокировке рулевого управления.

Если
ПРИМЕЧАНИЕ зажигание выключено, а ключ оставлен в зажигания замке, то при открывании двери водителя издает зуммер непрерывную трель, предупреждая об оставленном в зажигания замке ключе.

15 — рычаг механизма регулировки рулевого положения колеса (руля). На автомобиль Лада вариантном в Гранта исполнении устанавливают рулевую колонку, углу по регулируемую наклона (см. «Регулировка положения рулевого крышка»).
16 — колеса монтажного блока предохранителей и реле. предохранителей Замена и реле описана в разд. 10 «Электрооборудование» (см. «предохранителей Замена и реле»).
17 — рычаг привода замка Замок. капота капота открывают, потянув рычаг на выключатель.
18 — себя привода замка крышки багажника. открывания Для замка крышки багажника нажмите на выключателя кнопку. После отпускания кнопка возвращается в положение исходное.

Рис 1.7. Панель приборов и органы Лада управления Гранта ВАЗ 2190
1 — блок наружным управления освещением; 2 — сопла системы вентиляции и салона отопления; 3 — рычаг переключателя указателей поворота и фар света; 4 — выключатель (кнопка) звукового сигнала; 5 — приборов комбинация; 6 — рычаг переключателя очистителя и омывателя стекла ветрового; 7 — выключатель аварийной сигнализации; 8 — место подушки установки безопасности пассажира; 9 — крышка вещевого бардачок (ящика); 10 — место установки головного устройства блок; 11 — аудиосистемы управления системой отопления (кондиционирования) и салона вентиляции; 12 — прикуриватель; 13 — блок кнопочных выключателей; 14 — замок (выключатель) зажигания; 15 — рычаг механизма регулировки рулевого положения колеса (руля); 16 — крышка монтажного предохранителей блока и реле; 17 — рычаг привода замка выключатель; 18 — капота привода замка крышки багажника

Комбинация. 1.8. Рис приборов Лада Гранта ВАЗ тахометр
1 — 2190; 2 — лампа сигнализатор неисправности системы двигателем управления (ПРОВЕРЬТЕ ДВИГАТЕЛЬ); 3 — лампа сигнализатор левого включения указателя поворота (со светофильтром зеленого виде в цвета стрелки); 4 — лампа сигнализатор аварийного давления низкого масла (со светофильтром красного цвета); 5 — сигнализатор лампа состояния антиблокировочной системы тормозов (вариантном в подключен исполнении); 6 — лампа сигнализатор режима лампа; 7 — иммобилайзера сигнализатор перегрева охлаждающей жидкости; 8 — сигнализатор лампа аварийного состояния тормозной системы; 9 — сигнализатор лампа включения правого указателя поворота (со зеленого светофильтром цвета в виде стрелки); 10 — лампа зарядки сигнализатор аккумулятора (со светофильтром красного цвета); 11 — лампа; 12 — спидометр сигнализатор режима работы системы устойчивости курсовой (ESC) (подключен в вариантном исполнении); 13 — сигнализатор лампа запрета перехода на высшую передачу «О/D лампа»; 14 — OFF сигнализатор включения дальнего света лампа; 15 — фар сигнализатор включения задних противотуманных лампа; 16 — фонарей сигнализатор включения ближнего света лампа; 17 — фар сигнализатор включения передних противотуманных кнопка; 18 — фар сброса показаний счетчика суточного жидкокристаллический; 19 — пробега дисплей бортового компьютера; 20 — лампа незакрытых сигнализатор дверей; 21 — лампа сигнализатор резервного топлива остатка; 22 — лампа сигнализатор недостаточного давления в лампа; 23 — шинах сигнализатор состояния электроусилителя рулевого подключен (управления в вариантном исполнении); 24 — лампа сигнализатор ремня непристегнутого безопасности водителя; 25 — лампа сигнализатор силового неисправности агрегата (не используется); 26 — лампа сигнализатор подушки состояния безопасности

полезные советы автомобилисту

Не работает панель приборов на гранте причина

Лада гранта датчик скорости распиновка. Не работает спидометр на Гранте: причина неисправности, диагностика, ремонт


Один из самых главных приборов любого автомобиля – это спидометр. Езда на автомобиле с неисправным прибором недопустима. Он нужен не только для контроля скорости езды. Неправильные показания могут привести к сбоям в работе узлов машины или двигателя. Также спидометр подскажет, когда необходимо менять фильтры или моторную жидкость. Что делать, если не работает спидометр на авто Лада Гранта? Многие владельцы авто скажут, что не стоит пытаться решить эту проблему самостоятельно, если ранее не приходилось делать ничего подобного. Но как иначе разобраться и научиться чинить спидометр, если не попробовать произвести ремонт самому?

Как выявить неисправность

Поломка такого важного элемента сразу дает о себе знать.

Выход из строя спидометра можно предположить, если:

  • во время движения стрелка прибора иногда или постоянно лежит на нуле;
  • наблюдается неустойчивая работа в режиме холостого хода;
  • заметно снизилась тяга двигателя;
  • спидометр функционирует, но его показания не соответствуют действительности;
  • горит сигнальная лампочка, которая говорит о необходимости проверки мотора;
  • увеличился расход топлива.

Причины

Прежде чем приступать к ремонту, необходимо определить, почему не работает спидометр. Все действия по ремонту будут зависеть от причины поломки.

Одной из наиболее частых причин поломки спидометра является разрыв тросика. Такую поломку легко выявить – стальные концы тросика при движении авто касаются оболочки. Из-за этого в районе щитка раздается характерный звук.

Еще одной причиной неисправности могут быть перегоревшие предохранители. Плохие контактные соединения тоже способны привести к поломке спидометра. Возможно, причина несерьезная. Например, сломанная стрелка также может искажать показания либо совсем не давать их. В таком случае достаточно лишь заменить одну деталь.

Обратите внимание, что из-за особенности расположения спидометра у данной модели автомобиля Лада причиной выхода из строя часто становятся вода или грязь, попавшие в него. В таком случае если повреждения не слишком сильные, достаточно будет просушить и почистить его.

Скорости

Датчик скорости Лада Гранта расположен на корпусе КПП. Этот регулятор напрямую связан с передачей данных о том, с какой скоростью движется транспортное средство, как машина работает на холостом ходу и на каком режиме расхода бензина она едет.

Чтобы найти этот контроллер на Приоре или Гранте, необходимо открыть капот и снять воздухоподающий шланг, который идет от воздушного фильтрующего элемента к дросселю. Сделав это, внизу картера коробки передач можно увидеть контроллер с подведенным к нему проводом. Для замены устройства нужно просто отключить проводку и демонтировать его из места установки, после чего заменить на новое.

Датчик температуры охлаждающей жидкости необходим для замера температуры антифриза в системе охлаждения. В соответствии с данными от регулятора температуры на Гранту блок управления производит регулировку частоты вращения коленчатого вала, корректирует состав горючей смеси, а также угол опережения зажигания.

Как показывает практика, такое устройство редко выходит из строя, но в некоторых случаях может выдавать неверные показания. Расположенный в моторном отсеке, в частности, в крышке термостата, контроллер имеет свои «болезни». У основания разъема может перетираться проводка, в результате чего потребуется замена ДТОЖ.

Контроллер массового расхода воздуха находится за воздушным фильтрующим элементом силового агрегата, он также часто называется расходомером. Основное предназначение устройства заключается в мониторинге объема воздушного потока, который поступает в мотор транспортного средства. В соответствии с полученными данными бортовой компьютер определяет нужный объем бензина, который необходим для поддержки нормального соотношения воздуха и топлива.

Является одним из регуляторов, предназначенных для мониторинга и контроля работы силового агрегата. Если устройство ломается, мотор сразу же начинает работать некорректно — он будет троить, снизится мощность. В свою очередь, стрелка на тахометре будет резко прыгать от одного значения к другому. Сам элемент находится на дросселе, в частности, на его нижней части. Чтобы добраться до него, необходимо освободить дроссельную заслонку от патрубков, в общей сложности их четыре.

Чтобы заменить и поставить новый РХХ, нужно будет отключить проводку от самого регулятора, а также контроллера . Более подробная инструкция по замене контроллера своими руками приведена на видео ниже (автор ролика — канал В гараже у Сандро).

Света

Что касается , то он установлен в одном корпусе с регулятором дождя. Его предназначение заключается в активации и отключении освещения, основываясь на текущем состоянии. К примеру, если на улице стемнеет или вы заедите в гараж или плохо освещенный тоннель, то устройство должно автоматически включить фары вместе с габаритными огнями. Сам по себе контроллер является не пригодным к ремонту, поэтому при выходе из строя единственным вариантом будет его замена.

Сцепления и тормоза

Датчик сцепления позволяет определить положение педали. Когда педаль не выжата, регулятор выключает корректировку нагрузки на силовой агрегат. Устройство расположено в педальном узле, там же, где находится датчик тормоза.

Принцип функционирования последнего довольно простой:

  • когда педаль отпущена, шток располагается внутри и зажимает плавающий контакт к верхней части;
  • при выжатой педали шток зажимает контакт уже к нижней части группы.

Как показывает практика, одной из основных проблем этого контроллера является низкокачественное выполнение самого контакта. Он может просто зацепиться за пружину, в конечном итоге на блок управления будет поступать импульс о включении тормоза.

Диагностика

Сперва необходимо проверить электрическую цепь, так как повреждение ее целостности может привести к поломке спидометра Лады Гранта:

  • отключите питание;
  • внимательно осмотрите все контакты;
  • при обнаружении загрязнения или окисления, произведите чистку.

При осмотре с особым вниманием следует отнестись к проводам около штекера. Они имеют изгиб, из-за которого может быть повреждена их изоляция.

Лада гранта приборная панель фото

В каждом автомобиле есть приборная панель, где сосредоточены основные приборы транспортного средства. Благодаря приборке водителю известно, с какой скоростью он едет, какое оборудование включено и какое состояние основных узлов автомобиля. В этом материале мы предлагаем вам узнать, что представляет собой панель приборов Лада Гранта, какие индикаторы на ней установлены и с какими неисправностями в ее работе можно столкнуться.

Описание и расположение индикаторов и приборов на панели

Для начала ознакомимся с описанием, комбинация приборов Лада Гранта, схема которой приведена выше, включает в себя следующие компоненты:

  1. Тахометр, этот датчик позволяет узнать, какова частота вращения коленвала в данный момент.
  2. Лампочка неисправностей в работе системы управления ДВС.
  3. Левый поворотник.
  4. Датчик давления моторной жидкости в двигателе. Если он горит после запуска ДВС, необходимо проверить уровень масла в агрегате, если он слишком маленький, возможно, имеет место проблема утечки.
  5. Индикатор антиблокировочной системы.
  6. Лампочка штатной противоугонной системы — иммобилайзера. Этот узел предназначен для блокировки запуска мотора в случае несанкционированного проникновения в авто.
  7. Индикатор перегрева антифриза в системе охлаждения, появляется в том случае, если температура двигателя достигнет 115 градусов.
  8. Лампочка, которая включается, если блок управления зафиксировал аварийное состояние тормозной системы. Как правило, ее появление обусловлено недостатком тормозной жидкости в бачке.
  9. Правый поворотник.
  10. Индикатор разрядки аккумуляторной батареи.
  11. Спидометр, стрелка которого соответствует скоростному режиму, с которым движется автомобиль. Датчик скорости, который выводит эту информацию на шкалу, монтируется на картере коробки передач.
  12. Индикатор включения системы курсовой устойчивости.
  13. Лампочка запрета включения повышенной передачи (как правило, не используется).
  14. Этот индикатор появляется при активации дальнего освещения.
  15. Символ включения задних противотуманок.
  16. Лампа включения ближнего освещения.
  17. Индикатор активации передних противотуманок.
  18. Кнопка, предназначенная для сброса суточного километража.
  19. Жидкокристаллический экран, где отображаются данные о последней поездке, в частности, километраж. В соответствии с тем, какая комплектация транспортного средства, данные, выводимые на экран, могут отличаться. В общем на дисплее может выводиться время, пробег, температура воздуха снаружи, опции бортового компьютера, объема топлива, а также информация в виде подсказок касательно переключения передач.
  20. Индикатор не запертых дверей в машине.
  21. Символ резервного остатка горючего в баке.
  22. Этот индикатор появляется при недостаточном уровне давления в покрышках.
  23. Сигнальная лампа работы ЭУР. Если она горит при запущенном двигателе, то скорей всего, в работе системы электроусилителя руля возникли проблемы.
  24. Этот символ горит, когда ремни безопасности не пристегнуты.
  25. Индикатор неисправностей двигателя, в большинстве случаев не используется.
  26. Символ состояния подушек безопасности. Он всегда появляется после включения зажигания, поскольку производится режим тестирования системы. Если он продолжает гореть после запуска силового агрегата, это может свидетельствовать о неполадках в работе системы, поэтому необходимо обращаться в сервис. Если этот индикатор горит, то в случае аварии подушка либо не раскроется, либо она может раскрыться в неподходящий момент во время движения, что может быть еще хуже (автор — канал Лада Гранта Фан).

Возможные неисправности

Если с описанием все понятно, то перейдем к неисправностям. Как и любой другой электронный узел, панель приборов Лада Гранта также подвержена различным неисправностям.

Какие поломки могут произойти в работе контрольного щитка:

  1. Приборка сломалась. При вышедшем из строя щитке симптомов может быть достаточно много. Например, откажутся работать только часть устройств или все. Если это так, то проблема в данном случае может заключаться либо в питании устройства, либо в его плате. Проблемы с ремонтом лучше доверить специалистам.
  2. Приборка «глючит». Например, все двери закрыты, а индикатор незапертых дверей горит, либо оптика не включена, но на щитке мигает соответствующая лампочка. Как правило, в данном случае проблема заключается именно в плате (разумеется, если датчики рабочие). Если проблема в плате, то решить ее может прошивка приборной панели, но такой вариант помогает не всегда. Возможно, лампочки электрооборудования горят на щитке из-за вышедшего из строя датчика, поэтому не лишним будет проверить и его работоспособность.
  3. Все приборы работают, но подсветка отсутствует. Если не работают сразу все лампочки подсветки, то скорей всего, проблема заключается в перегоревшем предохранителе или поврежденном проводе либо разъеме. Проверка проводки осуществляется с использованием мультиметра.
  4. Не работает только часть лампочек или одна из них. В этом случае неисправность заключается в перегорании лампы, для ее устранения в Лада Гранта панель приборов демонтируется, после чего в ней меняются выгоревшие лампы.
  5. Индикатор оборудования на приборке не включается. К примеру, вы включили дальний свет, а соответствующая лампочка не горит. Это может быть связано либо с выходом из строя самого индикатора (лампа меняется аналогичным образом), либо с поломкой датчика. Вполне возможно, что в приборке плохой контакт лампочки с проводкой.
  6. Выход из строя спидометра. Причина неисправности может крыться в плате либо датчике скорости, установленном на приборке. Аналогично обстоит ситуация и с датчиками — уровня топлива, температуры мотора. Если они не работают или показывают неверные значения, то проблему следует искать в самих контроллерах, проводке или плате. Возможно, устройства не работают просто из-за плохого контакта.

Горит Чек на Гранте 8 или 16 клапанов: причины, что делать

Если загорелся Чек на Гранте 8 клапанов или 16 – это серьезный симптом неисправности автомобильной системы. В простых случаях достаточно предпринять самостоятельные действия, в остальных придется обращаться на СТО. Начать в любой ситуации можно с элементарных работ, а если не помогут, просить совета у мастеров. Автомобильная система Гранты выдает целый набор сигналов оповещений по ошибкам, так что можно сразу понять, где именно проблема. Не следует игнорировать необходимость выполнения регулярного обслуживания. Оно покажет, где есть проблемы, какие они, поможет своевременно принять меры.

Что значит значок Чек Энджин на Лада Гранта

Если горит чек на Гранте 8 клапанов, сначала проверяют двигатель. Когда проблема именно в нем, делают внеплановое обслуживание. Бывает, что мотор в порядке, но сигнал все равно есть. В таком случае нужно убедиться, что залито качественное топливо.

После тестируют зажигание, работу системы подачи топлива. Незначительные сбои типа выхода крышки из строя, которая закрывает бак с бензином, можно исключить в ходе плановой проверки, визуального осмотра. Если все равно горит чек на Гранте 16 клапанов, а почему это происходит, не понятно, нужна комплексная диагностика. Когда мигания проходят сами по себе, серьезные сбои в работе системы ушли.

Причин мигания чека может быть очень много, для устранения проблемы важно точно определить провоцирующие факторы

Почему загорелся Чек на Гранте

Если на Лада Гранта загорелся чек двигателя, причины могут быть очень разными. Устранить проблему, предотвратить усугубление поломки можно только при точной диагностике провоцирующих факторов.

Почему горит Чек двигателя на Лада Гранта

В Лада Гранта мигает чек при включении зажигания не всегда в случае проблем с двигателем. Для начала нужно проверить крышку топливного бака и убедиться, что с ней все хорошо.

Согласно прописанным в регламенте условиям крышку важно правильно установить и плотно закрутить. Если закрывание выполнено не герметично, детали нет в принципе, избежать миганий будет сложно. Сначала выполняют плотное закручивание и тестируют сигнал.

Когда чек горит во время движения, авто тормозят, тщательно проверяют провода. Тест покажет состояние кабеля в свободном расположении (его ищут в подкапотном пространстве) либо клемму (в норме она открыта).

Проблемы чека могут указывать на неисправности разного характера

Если на Гранта check engine все еще горит, проверяют системы зажигания. В этих целях применяют тестеры, показывающие реальную степень износа изоляции проводов. Оценить состояние обмотки вручную будет в разы сложнее. Также загорание чека вызывает некорректное функционирование насосной установки. Для ее проверки глушат мотор, оценивают шумы. Гудение в идеале ровное, помех, щелчков, пауз лишено. Если шумы присутствуют и довольно сильные, насос демонтируют. Дополнительно проверяют фильтр, удаляют загрязнения. После очистки проверки можно повторить.

В норме рабочие температуры не должны быть 90 градусов и выше – при их обнаружении следует насторожиться и проверить работу системы

Почему мигает Чек двигателя на Гранте

Когда на Гранта загорелся значок двигателя, система в целом работает нормально, нужно сделать поэтапный тест. Авто тормозят, внимательно прослушивают издаваемые мотором звуки. Обязательно обращают внимание на состояние, качество масла, топливной смеси. Если визуальных дефектов нет, а мигания присутствуют, едут на СТО для комплексного обслуживания.

Обязательно тестируют систему зажигания. Осматривают рабочую автомобильную катушку, свечи, проверяют качество залитого в систему топлива. Если не определить проблему до ее устранения, исправить ошибку не выйдет.

Почему на Гранте мигает чек и троит двигатель

Бывает, что на Гранта не горит чек, не заводится мотор, а потом двигатель начинает троить, а чек на задней панели мигает. В таком случае нужно протестировать катализатор очистки – очень может быть, что в нем скопился предельный объем выхлопов. Каталитические нейтрализаторы – узлы уязвимые и дорогостоящие. Ломаться они могут по разным причинам, поскольку работают в тесной связке с мотором. Мигания начнутся после функционирования узла на предельных оборотах длительное время.

Троение показывает проблемы в области цилиндров. Неисправен может быть только один узел или все сразу. В итоге топливо не будет сгорать так, как должно.

Выполняя тест системы, следует проверить аккумулятор, чтобы исключить вероятные неисправности. Батарею полноценно заряжают, проверяют работоспособность, степень износа щеток. Работы можно сделать своими силами либо на СТО. Сервисные услуги профуровня имеют разумную цену, но предотвратят лишние затраты в будущем.

Почему на новой Гранте загорелся Чек

Когда Гранта не набирает обороты и горит чек притом что машина новая, говорят о программном сбое. Он обычно происходит в блоке ЭБУ, может отражать разные ошибки. Самые частые:

  • Р0720-Р1701 (проблема в АКПП);
  • U0001-U0305 (что-то не так с передачей данных).

Самая точная диагностика в этом случае – аппаратная.

Чек может гореть даже на новой Гранте

Что делать, если загорелся Чек на Лада Гранта

При обнаружении первых проблем с чеком можно выполнить диагностику системы и постараться устранить неисправность самостоятельно. Конечно, «домашние» мероприятия результаты дают не всегда, но попробовать можно. Вероятные схемы действий:

  1. Замена свечей в системе зажигания – они отвечают за характер, темпы горения топлива. На старых элементах машина может работать долго, вопрос в том, насколько качественно она это будет делать. Средний ресурс свечей зажигания составляет 30 тыс. км, но он может быть больше или меньше с учетом качества устройств, стиля, характера вождения, прочих факторов.
  2. Тест катализатора выхлопной системы – чек обычно загорается при неисправном узле, отвечающем за безопасность управления транспортным средством, своевременное преобразование токсичных выхлопов в простые соединения. Любые неожиданные поломки при неисправном катализаторе обходятся водителю дорого, поэтому лучше проводить своевременные плановые обслуживания в целях профилактики.
  3. Замена датчика контроля содержания кислорода – он во многом определяет качество работы мотора, может приводить к тому, что загорается чек. Сбои в функционировании узла указывают на то, что бортовой компьютер управления получил некорректные данные. Расход топлива в результате резко возрос, мощность двигателя тоже повысилась. Если датчиков много, проверяют все.
  4. Проверка датчика расхода воздуха – если он неисправен, бортовой компьютер будет получать некорректные данные об объемах кислорода. Плановые ТО исключат ряд серьезных проблем.

В конце самостоятельного обслуживания обязательно нужно проверить плотность закручивания крышки на баке с топливом, максимальная герметичность обязательна. Можно подправить ее, иногда этого хватает, чтобы проблема ушла, и чек перестал загораться.

Как сбросить Чек на Гранте самому

Для сброса барахлящего чека удобнее всего применять специальный аппарат. Его можно найти на станции ТО либо заказать в магазине. Если прибор нужен разово, можно оформить услугу проката, когда он используется постоянно, делают покупку специального устройства. Аппаратная диагностика очень точная, отражает полный перечень текущих проблем. Применяя такое средство контроля, водитель не пропустит системные сбои.

Сброс чека, который загорается, решает вопрос не всегда, но зачастую он эффективен

После аппаратного чекового сброса Гранты нужно скинуть клеммы минут на 10. Иногда этап пропускают, но это не лучшее решение. Дольше ждать тоже не имеет смысла. Работу чека можно настраивать через приложение смартфона. Его скачивают бесплатно, сама программа удобная, простая в использовании.

Заключение

Загорелся Чек на Гранте 8 клапанов или 16 – сигнал о том, что нужно принимать меры. Начинают с полной диагностики системы, проверки качества топлива, анализа корректности работы мотора. Если бензин залит хороший, нужно убедиться в отсутствии серьезных неполадок (иногда чек начинает некорректно работать при использовании топлива низкого уровня, и достаточно залить новое, чтобы проблема ушла). Особенно опасны случаи, если двигатель троит, чек загорелся и мигает, мотор начал издавать странные нехарактерные звуки. Такие симптомы указывают на сложные системные неполадки, требуют срочного обслуживания, не стоит игнорировать обязательные плановые ТО, они помогают избегать многих проблем в будущем, продлевают срок службы авто.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
