Комплект для подключения противотуманных фар ВАЗ 2170-2172 /Лада-Приора/

Комплект для подключения противотуманных фар ВАЗ 2170-2172 /Лада-Приора/

  • Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11:00 до 20:00, суббота и воскресенье — выходные дни).
  • Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
  • Гарантируем максимально оперативную отправку оплаченного заказа (в течение 1-4 рабочих дней после поступления оплаты).
  • Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа
    (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
  • Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

  • Описание
  • Отзывы

Комплект для подключения противотуманных фар на ВАЗ 2170, 2171, 2172 (Лада-Приора).

Комплект предназначен для простого и быстрого подключения противотуманных фар (ПТФ) на ВАЗ 2170, 2171, 2172 (Лада-Приора), не оборудованных штатной проводкой под противотуманки.

В комплекте: кнопка включения, колодка кнопки с проводами, блок управления (реле), провода для подключения реле, жгут проводов для подключения ПТФ, 2 предохранителя и 5 коннекторов для проводов.

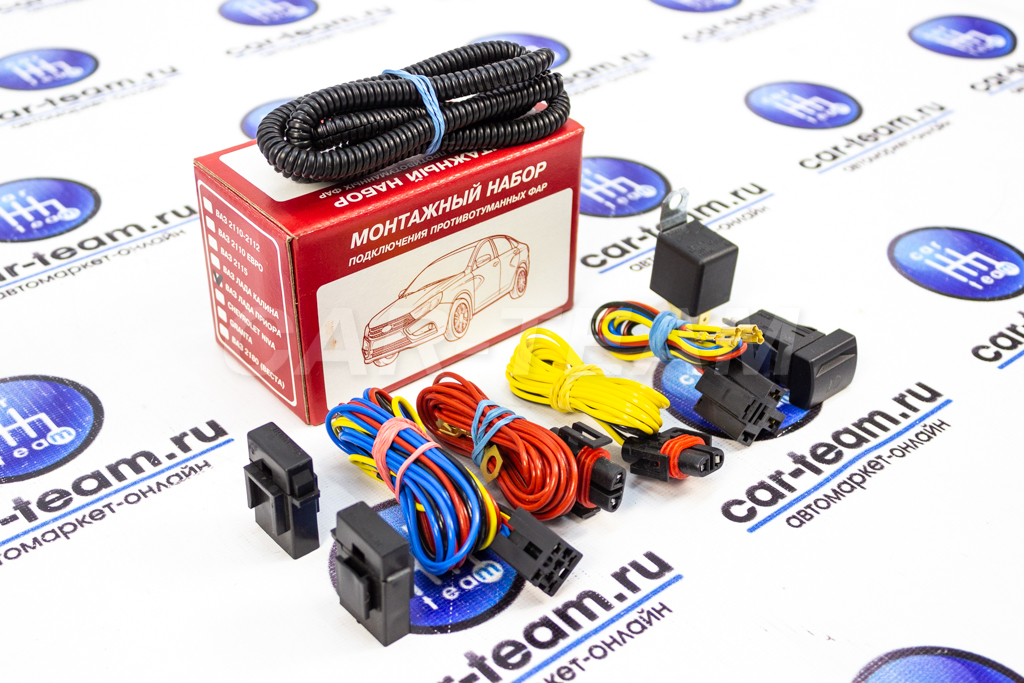

Монтажный набор подключения противотуманных фар (ПТФ), на Лада Приора, Гранта, Калина 2

Монтажный набор подключения противотуманные фар, Приора, Гранта, Калина 2

Монтажный набор подключения противотуманных фар (ПТФ) на автомобили Лада Приора, Гранта, Калина 2.

Для самостоятельной установки имеется схема подключения птф.

В комплект входит: проводка, реле, кнопка

Онлайн-автомаркет CAR-TEAM.RU предлагает оформить заказ на товары из нашего каталога, среди которых вы можете купить “Монтажный набор подключения противотуманных фар (ПТФ), на Лада Приора, Гранта, Калина 2” по наиболее доступной цене.

“Монтажный набор подключения противотуманных фар (ПТФ), на Лада Приора, Гранта, Калина 2” было разработано по последним технологиям, отличается высоким качеством.

“Монтажный набор подключения противотуманных фар (ПТФ), на Лада Приора, Гранта, Калина 2” обладает долгим сроком службы, однако, как и многим автомобильным товарам, ему нужна периодическая замена.

В онлайн-автомаркете CAR-TEAM.RU купить “Монтажный набор подключения противотуманных фар (ПТФ), на Лада Приора, Гранта, Калина 2” довольно легко. Через “Корзину” вы сможете оформить заказ на любой приобретенный товар всего за несколько простых шагов.

Также вы можете сделать заказ на “Монтажный набор подключения противотуманных фар (ПТФ), на Лада Приора, Гранта, Калина 2” в любое время, просто позвонив нам по номеру, указанному на сайте. Мы оформим доставку товара по заданному вами адресу.

CAR-TEAM.RU дает гарантию на товары из своего каталога. Товары нашего онлайн-автомаркета имеют необходимые сертификаты качества. “Монтажный набор подключения противотуманных фар (ПТФ), на Лада Приора, Гранта, Калина 2” будет исправно работать по своему предназначению.

По любым дополнительным вопросам вы можете обратиться к нашим менеджерам, по указанному в шапке сайта номеру телефона. Мы проконсультируем вас по любому выбранному продукту и предоставим нужную информацию.

Автомобиль:Гранта , Калина 2 , Приора

Отзывы

Доставка товара осуществляется по России и СНГ:

1. Почтой России (от 350р и выше)

Доставка во все регионы РФ и страны СНГ

2. Транспортными Компаниями (от 350р и выше)

Доставка по России и в республику Казахстан

  • ТК Энергия (nrg-tk.ru)
  • ТК Деловые Линии (dellin.ru)
  • ТК СДЭК (www.cdek.ru)
  • ТК ПЭК (pecom.ru)
  • ТК КИТ (tk-kit.ru)

3. Самовывоз

Заказ можно забрать в офисе по адресу г. Тольятти, 40 лет победы 38, ТД «Малахит» 1 этаж.

Сроки ожидания отправки заказа в нашем интернет-магазине ориентировочно 2-7 рабочих дней, крупные заказы 7-14 раб. дней; окрас бамперов, зеркал, кузовных деталей, спойлеров и т.д. 7-14 раб. дней; изготовление выхлопных систем Stinger, STT, Dk-pro 7-14 раб. дней; пошив чехлов, обивок, рулей, ручек кпп, eva-ковриков и т.д. 7-14 раб. дней.

В течении данного периода мы вышлем Вам трек-номер на эл. почту для отслеживания посылки в пути.

Оплата может быть произведена следующими способами:

1. Оплата на карту Сбербанка

Оплатить можно с помощью приложения СБЕРБАНК-Онлайн и других приложений Банков.

После оформления заказа, производя оплату не указывайте комментарии , мы сами поймем по сумме заказа и ФИО отправителя.
После получения средств, статус вашего заказа будет изменен на оплачен до 17.00 текущего дня, или с 9.00 следующего по Московскому времени.

2. Банковской картой

Автоматический прием платежей с использованием Банковских карт МИР, VISA International, Мastercard.

Также можно оплачивать кредитными картами с льготным периодом кредитования.

Для выбора оплаты товара с помощью банковской карты на соответствующей странице необходимо нажать кнопку «Оплата заказа банковской картой».

2. Оплата на QIWI-кошелек 89272115207

3. Оплата на Яндекс.Деньги 410013993950891

5. Оплата на расчетный счет для ЮЛ и ИП (комиссия 6%)

Пришлите реквизиты Вашей организации на эл.почту info@car-team.ru для выставления счета. После оплаты счета обязательно присылайте платежное поручение.

Читать еще:  Сколько нужно заливать охлаждающей жидкости

4. Наложенный платеж Почты России (комиссия от 4%)

ВАЖНО! При отправке наложенным платежом ПОЧТА РОССИИ возьмет комиссию за оказание услуги наложеннго платежа 150-300р, также увеличивается стоимость доставки в связи с оценкой товара.

Доставка наложенным платежом возможна только по России.

ВНИМАНИЕ! При выборе оплаты наложенным платежом, стоимость доставки оплачивается вперед до отправки, за сам товар при получении.

Сумма заказа по наложенному платежу не должна превышать 5000р, также наложенным платежом не отправляются окрашенные детали, товары сшитые под заказ чехлы, обивки, вставки в двери, ева-коврики, рули и т.д. (минимум по 50% предоплате).

Обязательно сохраняйте чек оплаты или скриншот перевода.

Лучшими гарантиями выполнения заказов, и их качество, являются отзывы наших клиентов.

С отзывами о нашей работе можно ознакомится в нашей группе ВКонтакте https://vk.com/topic-136384247_36675422?offset=180

Мы гарантируем качество продукции, порядочность и своевременное выполнение всех требований по пересылке товара.

Установка противо-туманных фар (ПТФ) Лада ВАЗ 2114 ВАЗ 2115

Сегодня я вам расскажу, как я ставил на свою 2114 противотуманные Фары. Многие знают, что люксовых SUPER-AVTO в природе не бывает, и как следствие ПТФ с завода стоять на них не могут! (только в качестве допов).

Для установки и подключения нам потребуются следующие компоненты:

  1. ПТФ (750 рублей за 2 штуки)
  2. Кронштейны для крепления ПТФ к бамперу (150 рублей за 2 штуки)
  3. Так называемые «Очки» (150 рублей (не окрашенные))
  4. Набор для подключения ПТФ (в моем случае 300 рублей)
  5. Лампочки (купил PHILIPS по 120 рублей за штуку)

На фотке показал стрелочками, как он правильно ставится. Для удобства, так сказать. Что бы было проще понять как их к бамперу прикручивать.

Хочу обратить ваше внимание, что очки бывают 2х видов. Если вы собираетесь ставить ПТФ в бампер, на котором нет креплений, то нужно брать именно такие очки, которые брал я. Отличие их в том, что защелки у них находятся в разных местах: по контуру, либо как у меня. Ниже на фото видно, где они должны находиться в нашем случае.

Набор для подключения ПТФ

Перед всеми манипуляциями над бампером, я поехал к своему дружище Жене, у которого тоже 2114, только с ПТФ. Померил что по чем, записал размеры, и сделал для верности трафарет.

Отмерил необходимые расстояния, приложил трафарет, обвел:

и… взял в руки дрель… Получилась такая вот картина:

Потом это дело вырезалось. Естественно, получилось очень криво. Затем это отверстие, по контуру, я подровнял паяльником. Фотки не осталось, к сожалению. Итак, отверстие готово, примерил «очки» — все пучком.

Аналогичную процедуру проделал с правой стороны. Примерил:

Далее нам нужно прикрутить ПТФ к кронштейнам, и приложив их к бамперу сделать отверстия для саморезов. Для этого нам понадобиться еще одна пара рук, либо двусторонний скотч, который придержит всю конструкцию в нужном положении, пока вы сверлите отверстия. После того, как мы сделали отверстия, остается только прикрутить кронштейн с установленной на него ПТФ к бамперу. Прикручиваем и защелкиваем «очки». Все, ПТФ стоят.

Теперь нам остается подключить всю эту кухню. Здесь нам понадобится набор для подключения ПТФ . В среднем его стоимость 300 рублей, есть чуть дешевле, есть чуть дороже. В моем комплекте я нашел кнопку, провода идущие от кнопки к блоку предохранителей, провода идущие от блока предохранителей к ПТФ, и реле. Провода от кнопки до блока нам не придется тянуть, т.к. они есть во всех «Самарах 2». По схеме ниже я подключил все провода к блоку предохранителей за пару минут!

  1. Ставим кнопку в торпеду, отыскав и подключив незадействованную колодку.
  2. Закрепляем реле из набора для подключения на перегородке между моторным отсеком и воздухозаборником.
  3. Далее откручиваем блок предохранителей и находим 2 колодки: 7 и 8. (номера есть на блоке снизу)
  4. Протягиваем провода «плюса» через моторный отсек от ПТФ и до блока предохранителей. Провода «минуса» прикручиваем гайкой массы головного света.
  5. Протягиваем провода от реле, идущего в наборе, к блоку предохранителей.
  6. Подключаем все провода к колодкам 7 и 8 так, как это показано на схеме:

ПТФ будут светить, только при включенных габаритах!

Установка и подключение противотуманных фар на Калину

В каждом автомобиле должна стоять качественная и надёжная оптика. Она не только обеспечивает видимость в тёмное время суток, но и выделяет машину на дороге для других участников движения. Кроме стандартных фар, на некоторые модели будет нелишним установить ПТФ, которые существенно улучшают видимость при плохой погоде.

Какие функции выполняют противотуманные фары и стоит ли их устанавливать на Калину

Механики и опытные автолюбители рекомендуют устанавливать ПТФ на большинство моделей отечественных автомобилей. Такие фары недорогие и ставятся достаточно легко. Они сильно выручают во время езды при густом тумане, когда видимость составляет всего несколько метров. ПТФ устанавливают ниже основной оптики, они освещают дорогу на высоте около 50 см – именно там собирается туман.

Читать еще:  2107 Как прогреть салон если печка барахлит

Внешний вид ПТФ на Калину

В продаже можно встретить разные комплекты противотуманных фар, которые отличаются по цене и качеству. Лучше выбирать известных производителей, так как их оптика действительно даёт хорошую видимость и имеет долгий срок службы.

Совет: Даже яркие ПТФ при условии правильной установки не будут слепить глаза других водителей, поэтому такая оптика может быть включена в любое время суток.

Что нужно для установки и подключения

Стандартные ПТФ входят в некоторые комплектации Калины, они установлены на нижнем бампере. Не всегда качество освещения стандартной оптики оптимальное – многие механики рекомендуют приобрести более качественный комплект и установить его на автомобиль. Конструкторы предусмотрели возможность замены таких фар, для ремонта не потребуется полностью снимать передний бампер.

Какие ПТФ лучше поставить

Производители предлагают разные комплекты оптики по цене и качеству. Стоит отметить наиболее подходящие варианты для Калины:

  1. Оптика Bosch имеет плоское стекло и продаётся в комплекте из 2 приборов. Имеет высокое качество сборки и долгий срок службы.
  2. Фары Киржач можно приобрести по одной – здесь используют выпуклое стекло в форме линзы.
  3. Противотуманки Луч имеют неплохое качество, но в конструкции не предусмотрен клапан запотевания.
  4. Фары ProSport, несмотря на страну-производителя Китай, имеют хорошее качество при невысокой цене.

ПТФ разных фирм производителей отличаются по цене и качеству

Совет: Стоит отметить, что отечественные производители практически не уступают по качеству изделий иностранным компаниям. Они также дают неплохую гарантию на свои приборы.

Инструменты и материалы

Кроме самой оптики? вам потребуется приобрести монтажный набор для подключения. В него входят:

  • реле;
  • включатель фар;
  • несколько проводов с разъёмами;
  • соединители;
  • саморезы;
  • инструкция со схемой установки.

Все необходимое входит в монтажный комплект для подключения ПТФ

На комплекте должна быть специальная маркировка 1119. Она означает, что все детали предназначены для установки в подготовленное место монтажного блока.

ПТФ могут продаваться с внешними рамками или без них. Перед установкой рамки необходимо покрасить под цвет кузова или приобрести уже готовые в подходящей цветовой гамме. Из инструмента понадобится стандартный гаечный ключ на 8 и хорошая отвёртка. Работы можно проводить как при установленном переднем бампере, так и при снятом.

Как установить комплект противотуманок своими руками + схема

Чтобы сэкономить время на демонтаж бампера мы покажем, как проводить замену не снимая его.

  1. При установке правой фары поворачиваем руль до предела в эту сторону – так увеличивается рабочее пространство.
  2. Снимаем передний грязезащитный щиток.

Поворачиваем руль вправо и снимаем щиток

Прикрепляем фару на 3 самореза изнутри

На этом сама установка оптики закончена. Теперь подключаем фары, используя приобретённый заранее монтажный набор.

Нюансы подключения ПТФ на Калине

Процесс подключения немного сложнее монтажа оборудования и требует внимательности при работе. Рекомендуем сразу качественно проложить все провода из подкапотного пространства в салон Лады, чтобы они не мешали и не путались под ногами.

  1. Подсоединяем жгут к правой и левой противотуманным фарам и закрепляем провод «массы» на корпус.
  2. Плюсовой провод подключаем к аккумуляторной батарее.
  3. Далее протягиваем жгут в салон через стандартное отверстие в левом крыле машины.
  4. Когда жгут протянут в салон, потребуется снять пепельницу, открутив 4 небольших болта.

Протягиваем жгут в салон и снимаем пепельницу

Вытягиваем ручки управления обдува

Монтируем кнопку включения ПТФ на место заглушки

Соединяем провода с помощью коннекторов

Выдвигаем монтажный блок

Соединяем провода, используя схему подключения

Видео: Как монтировать и подключить противотуманные фары на Ладе Калине

Правильная регулировка ПТФ

Чтобы противотуманная оптика не мешала встречным водителям, её необходимо правильно отрегулировать. Так как фары дают направленный свет перед собой, их нужно установить строго горизонтально. Проверить освещение можно, поставив авто перед ровной стеной и включив фары в вечернее время. Основной луч должен быть на уровне переднего бампера и не подниматься выше 50-60 см от земли.

Замена противотуманок на Калине своими руками не требует особых навыков и теоретических знаний. Вместе с комплектом идёт инструкция по замене со схемой подключения. Если у вас возникли трудности при соединении проводов, можно позвать на помощь знакомого электрика.

Установка противотуманных фар на Лада Веста. Советы и рекомендации мастеров

Противотуманные фары устанавливают на автомобиль с целью улучшения зоны видимости при плохих погодных условиях.

Лада Веста оснащена ПТФ лишь в люксовой комплектации. Во всех остальных установлены пластиковые заглушки в нижней части буфера.

Установка ПТФ на Лада Веста услуга недешевая. Самостоятельный монтаж позволит сэкономить часть средств, но требует внимательности, опыта со стороны ремонтника. Некорректный монтаж проводки, электрической цепи может привести к негативным последствиям, короткому замыканию.

Основные этапы при установке противотуманных фар на Лада Веста

  1. Помещение машины на смотровую яму, придорожную эстакаду, гидравлический подъемный механизм.
  2. Снятие клеммы с аккумулятора, так как работы связаны с напряжением, контактами, реле.
  3. Отвинчивание верхнего, среднего, нижнего ряда креплений, винтов.
  4. Вывод боковин буфера из пазов, снятие фронтальной части.
  5. Демонтаж пластиковых вставок, установка крепежей под ПТФ.
  6. Прокладка проводки от левой ПТФ к блоку предохранителей.
  7. Монтаж механической кнопки в салоне, слева от рулевой колонки.
  8. Прокладка кабеля от кнопки к блоку предохранителей.
  9. Соединение концевиков согласно предоставленной схеме.
  10. Монтаж буфера в обратной последовательности.

Подготовка посадочных мест и крепление фар

За исключением люксовой комплектации, на месте ПТФ вмонтированы пластиковые заглушки. С помощью специальной коронки на 76 мм высверливаем отверстия.

Данного этапа можно избежать, если заблаговременно приобрести готовые пластиковые вставки с вырезами, сделаные заводским путем. Монтаж кронштейнов осуществляется тремя саморезами.

Механическую кнопку в салон автомобиля приобретайте любой формы, какая вам больше понравится. Штатное место установки — слева от рулевой колонки, ближе к кнопке открывания крышки багажника.

Про штатный комплект противотуманных фар

Решили переоборудовать Ладу Весту своими руками без посещения СТО, тогда дополнительно купите:

Наименование / каталожный артикулЦена (Руб.)
ПТФ 261500097От 3000 (к-кт)
—/— FCR220029—/—
Колодки с проводами к ПТФ 8450006983От 13000
Кронштейн левый 8450006277От 260
Кронштейн правый 8450006276—/—
Подрулевые переключатели 8450006924От 6500
Блок электроники 231A08052RОт 3300
Проводка 8450030715От 20000

*цена указана состоянием на 02.02.2019 года.

Общая стоимость без учета оплаты услуги в СТО — 45 – 50 тыс. рублей. Установка противотуманных фар в мастерской — от 60000 рублей.

Одна из проблем, с которой сталкивается мастер в процессе монтажа базовой версии Лада Веста, это новая схема электрического оборудования. Она отлична от Лады Гранты, Калины, Приоры.

Штатное управление противотуманными фарами реализовано через подрулевой лепесток. Сигнал об активации поступает не напрямую к противотуманкам, а на модуль управления EMM. После чего блок перенаправляет сигнал посредством CAN шины.

Монтаж фар по описанной схеме сложный, затратный, не всегда понятный для неопытного водителя.
Альтернативный и более простой вариант — установка противотуманных фар по отдельной схеме с использованием реле.

Схема подключения электропроводки

  • набор автомобильных инструментов, отвертки;
  • ветошь, пластиковая лопатка;
  • противотуманки, комплект проводки, концевиков, реле 4-х контактное, изоляция;
  • эластичные хомуты – стяжки для электрической проводки;
  • предохранитель на 16 А для замены в блоке предохранителей;
  • пластиковая гофра не менее 5.0 метров.

Последовательность действий, подключение противотуманных фар Лада Веста:

  1. Устанавливаем машину в периметр ремонтной зоны, обеспечиваем меры безопасности, фиксируем задний ряд колес противооткатными башмаками.
  2. Поэтапно выкручиваем верхний, средний, нижний ряд винтов.
  3. Выводим боковые фиксаторы из пазов.
  4. Снимаем передний бампер в сборе, фиксируем его на верстаке для удобства проведения работ.

При такой схеме активация противотуманок происходит при включении габаритов, ближнего света.

Существует и третий способ активации: использование импульсного реле, задействование подрулевого переключателя, которыми оснащены версии Стандарт, Комфорт. Монтажные работы проводятся исключительно в салоне, вне моторного отсека.

Регулировка противотуманных фар

Для этого устанавливаем машину на ровную площадку в темное время суток. Включаем противотуманные фары, ближний свет, выставляем угол освещения дорожного полотна в зависимости от нужд.
Как правило, левая противотуманка захватывает центральную часть дороги, правая — 15 – 20% правой обочины.

Обзор цен производителей

Наименование / каталожный артикулЦена (Руб.)
FranceCarFCR220029От 1500
Autostol63261500097RОт 2300
Valeo 47401От 4300
Valeo 02539От 3300
Кронштейн противотуманной фары 657845163От 250
Облицовки — рамкиОт 1000
DLAAОт 1300
Тюн-авто (корпус)От 890
WesemОт 2000
Светодиодные лампочки в противотуманные ПТФ—/—
ValeoОт 4000
ЛинзаОт 5000
Задняя противотуманная фара Лада Веста 2191-3757010-20, размер 223 * 12 ммОт 650

*цены указаны состоянием на 02.02.2019 года.

Рекомендации по выбору

При покупке сверяйте каталожные артикулы с фактическими данными, указанными в руководстве по эксплуатации. Получите консультации у специалистов сервисных центров на предмет совместимости ПТФ с моделью вашего авто.

Проверяйте наличие штрих-кода, даты, номера партии, целостность упаковки. Просите менеджеров о предоставлении вам сертификатов качества на продукцию.

Вывод

Установка противотуманных фар на Лада Веста своими руками несложная. Трудности чаще всего возникают при подключении электрической составляющей, нежели монтажа.

Перед соединением концевиков обязательно отключите клеммы от аккумуляторной батареи с целью предотвращения короткого замыкания на случай некорректного соединения.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
