Вступление

Ремень ГРМ является один из важнейших автомобильных узлов. Поддержание его в надежном состоянии поможет сохранить состояние автомобиля в исправном состоянии.

Что такое ГРМ

Аббревиатура ГРМ – расшифровывается как Газо-Распределительный Механизм. Этот механизм распределят топливовоздушную смесь по цилиндрам через клапана.

В состав ГРМ входят:

• Распределительный вал
• Клапана
• Шайбы регулировки клапанов или гдиро-компенсаторы

Вид ГРМ сбоку

Когда необходимо менять

Завод изготовитель дает гарантию на новый ремень 100 000 км. Но качество натяжного и обводного роликов оставляют желать лучшего. Поэтому исходя из жизненного опыта ремень ГРМ вместе с опорными роликами следует менять каждый 50 000 км. Это поможет избежать печальных последствий в следствии обрыва ремня ГРМ или выхода из строя одного из роликов.

Так же после 50 000 км необходимо проверить насос охлаждающей жидкости (помпу) на предмет подтеков, люфтов и скрипов. При необходимости насос нужно заменить. При прохождении автомобилем более 100 000 км насос охлаждающей жидкости необходимо заменить в обязательно порядке.

Гнет или не гнет

В большинстве случаев, если у вас установлен 8-ми клапанный двигатель, то клапана на вашем автомобиле при обрыве ремня ГРМ не загнет. Исключением является 8-ми клапанный двигатель с объемом 1,3 литра, такой двигатель устанавливался на ваз 2108 в начале 90-х годов.

Если же ваш автомобиль оснащен 16-ти клапанным двигателем то скорее всего что при обрыве ремня ГРМ клапана на автомобиле загнет. Исключением является двигатель 21124, в этом двигателе установлены поршня с проточками под клапан, именно поэтому при обрыве ремня клапана не гнутся, но такой двигатель на Ладу Приору не устанавливался.

Последствия обрыва

В результате обрыва ремня ГРМ первым делом страдают клапана. В то время когда он обрывается, то распределительные валы перестают вращаться, следовательно, клапана замирают на месте.

Коленчатый же вал обладает большей массой и продолжает свое вращение по инерции, придвигая поршня по цилиндрам. Когда поршень доходит до ВМТ (верхней мертвой точки) и клапан остается открытым, то поршень ударяет в него с такой силой что загибает клапан и в некоторых случаях ломается сам.

Пролом поршня чреват задирам зеркала блока, что приведет к довольно дорогостоящему ремонту. Следовательно, после обрыва ремня автомобиль уже не сможет передвигаться собственным ходом. Стоимость ремонта доходит до 50 000 рублей.

Причины обрывы

Последствий обрыва ремня бывает большое количество от самых банальных и нелепых до брака в продукции.

Случается что ремень ГРМ рвется из-за попадания мусора в зубья, например камень попадая между ремнем и шестерней может оборвать ГРМ.

Произойти обрыв может из-за слабого или чрезмерного натяжения ремня, выхода из строя подшипников помпы или роликов и их клина.

Иногда случается так, что ни ремень, ни ролики не виноваты в загибе клапанов, а причиной всему может являться шпонка шкива коленчатого вала. Бывают случаи, когда шпонку срезает, и шкив прокручивается на посадочном месте коленчатого вала что приводит к неизбежному загибу клапанов.

Выбор ремня

Большинство собственников автомобилей ваз рекомендует ставить ремни фирмы Gates такой ремень устанавливается заводом изготовителем на автомобили Лада. Данная фирма хорошо зарекомендовала себя на рынке, делая качественную и надежную продукцию. Стоимость комплекта 4-5 тысяч рублей. В комплект входит: ремень и два ролика.

Так же наравне с Gates хорошие ремни производит фирма Dayco, приятным бонусом комплекта такого ремня идет ключ для натяжки натяжного ролика ГРМ. Стоимость данного комплекта приблизительно равна 4-5 тысяч рублей. В комплект входит: ремень, два ролика и ключ.

Диагностика

Ремень необходимо проверять каждые 20 000 км во избежание его обрыва. Суть диагностики ремня заключается в том, чтобы преждевременно выявить старение и износ комплектующих ГРМ.

При проверке необходимо обратить внимание на работу ремня, особое внимание нужно уделить его центровке, то есть он должен ходить ровно по центру шестерней, никаких скрипов и лифтов быть не должно.

Следующую диагностику необходимо проводить при его замене. При снятом ремне нужно проверить люфты в натяжных и обводных роликах, а так же в помпе охлаждающей жидкости. Если в роликах или помпе замечены люфты, скрипы, подтеки и закусывания, то их необходимо заменить.

Замена ремня ГРМ

Инструмент, который понадобиться:

• Трещотка с двумя удлинителями
• Головка на «17» и «15»
• Шестигранник на «6» или Torx T30 (звездочка)
• Ключ для натяжения ремня ГРМ и ремня генератора
• Рожковые ключи на «13»
• Ремень ГРМ и ролики

Процесс работы

• Подготовить автомобиль, зафиксировать его в исходном положении, поддомкратить переднее правое колесо, установив упоры под задние колеса.

• Снимаем колесо и защитные кожухи моторного отсека

• Снимаем ремень генератора, для этого необходимо ключом на «17» ослабить натяжной ролик и демонтировать ролик, ремень останется висеть на подушке т.к. для его демонтажа нужно снимать опору двигателя.

• Снимаем декоративный кожух двигателя, потянув его вверх на себя с каждого краю.

• Откручиваем 5 болтов верхнего защитного кожуха ГРМ под шестигранник на «6» или Torx T30 в зависимости от года выпуска автомобиля и снимаем его.

• Откручиваем 2 болта нижнего защитного кожуха ГРМ под шестигранник на «6» или Torx T30 в зависимости от года выпуска автомобиля и снимаем его.

• Далее необходимо открутить шкив коленчатого вала, для этого понадобиться трещотка с двумя удлинителями и головкой на «17».

• Чтобы открутить болт фиксирующий шкив генератора необходимо поставить автомобиль на передачу, вставить отвертку в вентилирующее отверстие тормозного диска.

Откручиваем болт шкива генератора против часовой стрелки.

• Снимаем шкив генератора и шайбу.

• Перед тем как скинуть ремень генератора с шестерней, необходимо выставить метки. Метки на распределительных валах необходимо выставить как на картинке.

• Метка на шестерне коленчатого вала есть не на всех модификациях авто поэтому лучше всего найти метку на маховике, находится она под резиновой заглушкой, под термостатом.

• Далее ключом на 15 откручиваем натяжной ролик и снимаем ремень ГРМ.

• Ключом на 15 откручиваем и снимаем обводной ролик.

Установка нового ремня

• Устанавливаем новые ролики на место, затягиваем только обводной ролик.

• Выставляем метки ГРМ и накидываем ремень на шкивы.

• Далее когда ремень будет надет и метки будут выставлены, необходимо натянуть ремень.

• Натяжка ремня ГРМ происходит в автоматическом режиме самим роликом, но изначально ролику нужно придать натяжение пружины, для этого нужно совместить метки на ролики, так как показано на картинке.

• После натяжке ремня, необходимо проверить метки ГРМ, для этого вкручиваем болт крепление шкива и проворачиваем коленчатый вал по часовой стрелки 2-3 оборота и снова сверяем метки.

• Далее процесс сборки и установки происходит в обратной последовательности снятию ремня ГРМ.

• Запускаем двигатель.

Процесс замены ремня ГРМ завершен, как можно заметить ничего сложного в этом нет.

Видео замены ремня ГРМ

Как выставить метки ГРМ на Приоре

Карбюраторные моторы автомобиля Приора имеют такой же принцип ГРМ ремня, как и инжекторные двигатели. Незначительная разница имеется лишь в шкивах генератора. В данной статье мы рассмотрим, какие метки ГРМ на Приоре потребуется установить при его замене.

Ремень ГРМ — снятие

Вначале нужно открыть капот и отключить минусовую клемму на самом аккумуляторе. Во время работы доведется перемещать генератор, поэтому постарайтесь случайно не зацепить его выводы. Затем поднимите правую часть машины при помощи домкрата и снимите колесо. Убираем защиту, которая фиксируется саморезами непосредственно к кузову.

Не все знают, как выставить метки ГРМ на Приоре, но это очень важный нюанс. Сперва необходимо поставить коленчатый вал по меткам, которые располагаются на маховике. Вы увидите метку, после того как снимите резиновые заглушки на блоке сцепления.

Затем потребуется ослабить гайку фиксации генератора и подтянуть его ближе к мотору, чтобы вы без проблем могли снять ремень. После его ослабления, снимаете и смотрите, имеются ли на нем трещинки и какие-либо повреждения. Если они есть, то придется его поменять на новый. После этого наступает самый сложный этап работы – снятие шкива.

Карбюраторные моторы располагают шкивами, в которых есть пространство. В эти «окна» вы можете установить зубило, чтобы упереть в блок мотора. А при помощи торцового ключа на 19 отвинтить болт. С инжекторными моторами все сложнее, поскольку там нет подобных «окон». Доведется снять резиновые заглушки на блоке сцепления.

После того как шкив будет снят, можно начинать снимать ремень ГРМ. Вначале необходимо ослабить натяжной ролик, затем снимаем ремень со шкива на распределительном валу, а потом на коленчатом. После того как вы снимите ремень ГРМ, можно начинать устанавливать новый. Желательно сразу произвести замену помпы, роликов и ремня ГРМ.

Ремень ГРМ — установка

Метки ГРМ на Лада Приоре такие же, как и на других авто серии ВАЗ. Сперва выставляем распределительный и коленчатый вал по меткам.

Что касается коленчатого вала, то его необходимо выставить по метке, которая располагается на маховике. Снимите заглушку, под которой вы сможете увидеть железную планку с отверстием. Это отверстие должно совпасть с меткой на маховике. Метки ГРМ для Приоры хорошо видно, поэтому тут главное знать принцип их установки.

Затем переходим непосредственно к распределительному валу. На моторе имеется специальная планка. А на шкиве располагается метка, которая идеально должна совпасть с данной планкой на моторе.

После этого берем новоиспеченный ролик и производим его установку. Затем одевается новый ремень ГРМ. Вначале на шкив коленвала, а затем, немного натаскивая, на шкив распределительного вала.

После установки ремня, взяв специальный ключ, производим натяжение его при помощи ролика. Как видите, нет нечего сложного.

Замена ремня ГРМ на Приоре

Газораспределительный механизм обеспечивает наполнение цилиндров двигателя внутреннего сгорания горючей смесью с оптимальным соотношением топлива и воздуха. Также ГРМ отвечает за выпуск отработанных газов в четвёртом такте работы двигателя. Согласно статистическим данным, замена ремня считается одной из самых востребованных услуг, предоставляемых в автосервисах. Однако указанную процедуру каждый автомобилист, в том числе владелец Приоры, может осуществить самостоятельно. Собственно, газораспределительный механизм является одним из основных узлов силового агрегата.

Назначение ремня ГРМ

Как правило, автомобили оснащаются цепным либо ременным приводом ГРМ, причём второй в силу своей дешевизны завоёвывает всё большую популярность. Привод газораспределительного механизма независимо от типа всегда выполняет одну и ту же функцию: синхронизирует вращение распределительного вала (или нескольких распредвалов) с вращением коленчатого вала двигателя. Только во время вращения распредвала отработанные газы выводятся из цилиндров и заменяются свежей топливовоздушной смесью. Логично предположить, что при обрыве ремня ГРМ нормальная работа мотора прекратится, нормальный цикл работы прервётся.

Причины и последствия обрыва привода механизма газораспределения

Причины могут крыться в следующем:

• Несвоевременная замена износившегося привода.
• Заклинило натяжитель ремня или ролик.
• Естественное «старение» материала ремня.
• Попадание масла на поверхность привода.
• Исходное низкое качество привода.
• Дефекты в виде трещин, появляющиеся в ходе эксплуатации.
• Климатические условия.
• Заводской брак.

Последствия обрыва:

• Повреждение клапанов.
• Выход из строя поршней и головки блока цилиндров.
• Остановка распределительного и коленчатого валов.

Признаки, когда необходимо менять на Приоре

• Стартер крутит, но двигатель не заводится.
• Пробег автомобиля превышает 100 000 километров.
• Наличие на поверхности ремня трещин.
• Износ натяжных и обводных роликов.
• Металлический стук из моторного отсека при работающем двигателе.

Как поменять шаг за шагом: демонтаж, работа с роликами ГРМ и метками

Чтобы определиться с тем, когда, через сколько времени и как менять ремень ГРМ, предлагаем инструкцию по 8- и 16-клапанным механизмам.

Инструменты

Для осуществления замены ремня газораспределительного механизма нужны следующие инструменты:

• Шестигранный ключ на 5 мм.
• Ключи гаечные на 17 и на 15.
• Линейка.
• Отвёртка.
• Ключ для снятия натяжного ролика.

Как заменить: алгоритм

1. Отключение минусовой клеммы аккумулятора.

Прежде чем разбирать механизм газораспределения, нужно снять минусовой провод с бортового аккумулятора
Демонтаж приводного ремня генератора.

Демонтаж приводного ремня генератора
Установка поршня первого цилиндра в верхнюю мёртвую точку.

Поршень первого цилиндра должен быть установлен в положение верхней мёртвой точки для правильной настройки фаз газораспределения
Снятие пластиковой крышки с привода ГРМ.

Снятие крышки механизма газораспределения Лада Приора
Ослабление натяжного ролика приводного ремня.

Приводной ремень начинают снимать после ослабления натяжного ролика
Снятие ремня со шкива водяного насоса. Снимаем ремень со шкива помпы

7. Демонтаж шкива коленвала и окончательное снятие ремня ГРМ.

Ключом на 17 откручивается шкив коленчатого вала. После этого ремень ГРМ окончательно снимается

Обратите внимание, что шкивы коленчатого и распределительного валов перед натяжкой нового ремня должны быть выставлены по специальным меткам, нанесённым на шкивы и заднюю крышку газораспределительного механизма.

Вот как должны располагаться метки на распределительном и коленчатом валах:

Метка распределительного вала на восьмиклапанном двигателе Лада Приора Метка на шкиве коленчатого вала показывает, в какое положение нужно его выставить для правильной натяжки ремня

Также ремень ГРМ должен иметь определённую натяжку, она регулируется положением натяжного ролика, который вы снимали в начале работ. Для регулировки нужен специальный ключ.

Отличия в механизмах с 8 и 16 клапанами, схема работы

Работа на 16-клапанном моторе принципиально не отличается от таковой на 8-клапанном. Его газораспределительная система имеет два распределительных вала и дополнительный ролик, удерживающий ремень ГРМ, который в 16-калапанном двигателе имеет чуть большую длину. Поэтому при натяжке ремня нужно следить за положением не двух шкивов, а трёх. На каждом из них для этого нанесены метки, как и в 8-клапанной системе.

Для наглядности можно использовать предоставленную ниже схему. Используя её, будет легче заменить ремень ГРМ на 16-клапанном моторе.

Схема ремня ГРМ 16-клапанного двигателя Лада Приора

Инструкции на видео

Работа с 16-клапанным мотором

Замена привода на 8-клапанном движке

Автомеханики рекомендуют проводить плановый технический осмотр ремня ГРМ Лада Приора каждый месяц. Эту деталь необходимо поменять при появлении трещин, потёртостей, порезов и прочих дефектов. Замена ремня генератора на Приоре проводится при появлении высокочастотного свиста в результате включения электрических приборов.

Метка на маховике приора 16 клапанов

Поршень 1-го цилиндра в положение ВМТ (верхняя мертвая точка) такта сжатия устанавливают для того, чтобы при проведении работ, связанных со снятием ремня привода распределительных валов, не нарушалась установка фаз газораспределения ваз 2170. При нарушении фаз газораспределения двигатель не будет нормально работать.Выставляйте ВМТ такта сжатия по меткам на шкивах распределительных валов (при установке по меткам на маховике или шкиве коленчатого вала в этом положении может находиться поршень либо 1-го, либо 4-го цилиндра). После этого обязательно убедитесь в совпадении меток на маховике либо на зубчатом шкиве коленчатого вала ваз 2171 (если снят шкив привода генератора). Если при этом метка на маховике или шкиве коленчатого вала не совпадает, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала ваз 2172 и провернуть коленчатый вал до совмещения меток.

• Поскольку неудобно проворачивать коленчатый вал за болт крепления к нему шкива, можно сделать это следующими способами:
• — 1) включите любую передачу (лучше 4-ю) и медленно прокатите автомобиль до совпадения меток на шкивах распределительных валов с меткой на задней крышке ремня привода распределительных валов;
• — 2) включите любую передачу и вывесите одно из передних колес лада приора. Затем поворачивайте вывешенное колесо до совпадения метки на шкиве распределительного вала с меткой на задней крышке ремня привода распределительного вала.

На двигателе мод. 21126 метки нанесены на зубчатые шкивы распределительных валов (выступы А) и заднюю крышку ремня привода распределительного вала (прорези Б).

Кроме того, метки нанесены на маховик (риска) и шкалу заднего щитка картера сцепления (треугольный вырез). Для наглядности коробка передач снята.

Дополнительно у всех двигателей лада приора метки нанесены на зубчатый шкив коленчатого вала лада приора (точка) и крышку масляного насоса (треугольный вырез). Эти метки видны только при снятом шкиве привода генератора.

Вам потребуются: накидной ключ «на 17», шестигранный ключ «на 5», ключ TORX T30, отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Выверните отверткой с крестообразным лезвием один винт крепления правого грязезащитного щитка к подкрылку.

3. …ключом TORX T30 два винта его крепления к кузову лада приора…

4. …и демонтируйте щиток.

5. Откройте капот и шестигранным ключом «на 5» выверните пять болтов крепления верхней передней крышки ремня привода газораспределительного механизма…

6. …и снимите крышку.

7. Накидным ключом «на 17» проверните коленчатый вал за болт крепления к нему шкива привода генератора до совпадения меток на шкивах распределительных валов приоры и задней крышке.

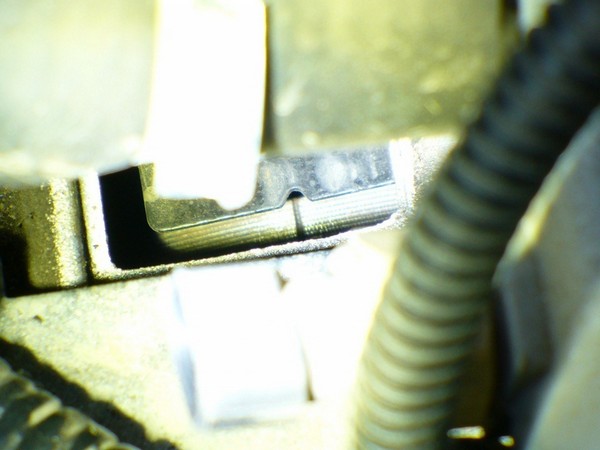

8. Выньте заглушку из отверстия в картере сцепления и проверьте совпадение меток на маховике (термостат лада приора для наглядности снят).

как выставить метки грм на приоре

На автомобиль Лада Приора ставят прочные ремни ГРМ компании Gate, так от производителя заявлено, что ремни могут эксплуатироваться в течении 100 000 км, все же, за ремнем ГРМ нужно неизменный присмотр. Как правильно установить шестерни на грм добло 1.4. Ремень может износится ранее времени за счет отклонений в работе других узлов с которыми он вместе работает (направляющего либо натяжного, за счет свободного хода либо заклинивания помпы) В этой статье мы побеседуем о замне ремня ГРМ Лада Приора, если такая необходимость установилась. Обычно, подмена ремня ГРМ нужна в случае растрескивания резины на нем, порывов, лишнего износа либо вырывов зубьев. Рис. 1 Схема привода газораспределительного механизма автомобиля Лада Приора: 1 зубчатый шкив коленчатого вала; 2 зубчатый ремень; 3 шкив водяного насоса; 4 натяжной ролик; 5 шкив распределительного вала выпускных клапанов; 6 задняя защитная крышка зубчатого ремня; 7 шкив распределительного вала впускных клапанов; 8 кольцо (диск синхронизации) для датчика фаз; 9 опорный ролик; А метка ВМТ на зубчатом шкиве коленчатого вала; В установочная метка на крышке масляного насоса; С, F установочные метки на задней защитной крышке зубчатого ремня; D установочная метка на шкиве распределительного вала выпускных клапанов; Е установочная метка на шкиве распределительного вала впускных клапанов Распределительные валы приводятся во вращение от шкива 1 (рис. 1) коленчатого вала средством ременной передачи с зубчатым ремнем.

Под шкивами распределительных валов находятся два ролика: слева натяжной 4, справа опорный 9. Для 16-ти клапанных двигателей ваз-2112 выставление меток будет разным. Как выставить метки, если шкивы грм при замене ремня провернулись? У опорного ролика отверстие для крепления выполнено по центру внутренней обоймы, у натяжного ролика оно размещено эксцентрично (смещено от центра на 6 мм). Потому, поворачивая натяжной ролик относительно болта крепления, можно регулировать натяжение ремня. Шкивы распределительных валов отличаются тем, что к шкиву 7 распределительного вала впускных клапанов приварен диск синхронизации 8, обеспечивающий работу датчика фаз. Впереди и сзади привод закрыт пластмассовыми крышками. Для установки фаз газораспределения предусмотрены установочные метки А, D, Е на шкивах, В на крышке масляного насоса, также С и F на задней крышке ремня привода.

Замена ремня грм на приоре! Метки грм ВАЗ 2170, 2171,2172!

Как снять, разобрать и собрать стартер на приоре! Обрыв ремня грм лада .

Поршень 1-го цилиндра в положение ВМТ (верхняя мертвая точка) такта сжатия, устанавливают на автомбиле Лада Приора для того, чтобы при проведении работ, связанных со снятием ремня привода распределительных валов, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.

Выставляйте ВМТ такта сжатия по меткам на шкивах распределительных валов (при установке по меткам на маховике или шкиве коленчатого вала в этом положении может находиться поршень либо 1-го, либо 4-го цилиндра). После этого обязательно убедитесь в совпадении меток на маховике либо на зубчатом шкиве коленчатого вала (если снят шкив привода генератора). Если при этом метка на маховике или шкиве коленчатого вала не совпадает, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток.

Полезные советы
Поскольку неудобно проворачивать коленчатый вал за болт крепления к нему шкива, можно сделать это следующими способами:
1) включите любую передачу (лучше 4-ю) и медленно прокатите автомобиль до совпадения меток на шкивах распределительных валов с меткой на задней крышке ремня привода распределительных валов;
2) включите любую передачу и вывесите одно из передних колес. Затем поворачивайте вывешенное колесо до совпадения метки на шкиве распределительного вала с меткой на задней крышке ремня привода распределительного вала.

На двигателе мод. 21126 Лада Приора метки нанесены на зубчатые шкивы распределительных валов (выступы А) и заднюю крышку ремня привода распределительного вала.

Кроме того, метки нанесены на маховик (риска) и шкалу заднего щитка картера сцепления (треугольный вырез).

Дополнительно у всех двигателей метки нанесены на зубчатый шкив коленчатого вала (точка) и крышку масляного насоса (треугольный вырез). Эти метки видны только при снятом шкиве привода генератора.

Инструменты необходимые для установки двигателя в ВМТ на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Вам потребуются: накидной ключ «на 17», шестигранный ключ «на 5», ключ TORX T30, отвертка с крестообразным лезвием.

Поочередность выполнения операций для установки двигателя в ВМТ на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Выверните отверткой с крестообразным лезвием один винт крепления правого грязезащитного щитка к подкрылку.

3. …ключом TORX T30 два винта его крепления к кузову…

4. …и снимите щиток.

5. Откройте капот и шестигранным ключом «на 5» выверните пять болтов крепления верхней передней крышки ремня привода газораспределительного механизма…

6. …и снимите крышку.

7. Накидным ключом «на 17» проверните коленчатый вал за болт крепления к нему шкива привода генератора до совпадения меток на шкивах распределительных валов и задней крышке.

8. Выньте заглушку из отверстия в картере сцепления и проверьте совпадение меток на маховике (термостат для наглядности снят).

ЗАМЕНА РЕМНЯ ГРМ НА ПРИОРЕ 16 КЛАПАНОВ

Здравствуйте, читатель блога RtiIvaz.ru. Сегодня мы будем изучать тему «Замена ремня ГРМ на Приоре с 16-ти клапанным двигателем». К замене ремня газораспределительного механизма Приора ваз 2170 с 16-ю клапанами подходите внимательно!

При неправильной установке ремня ГРМ или обрыве происходит рассогласование работы коленчатого вала и распредвалов, в результате чего контакт поршней с клапанами головки блока неизбежен. При этом ножки клапанов изгибаются, шляпки перестают прилегать к сёдлам. Вследствие этого пропадает компрессия, и поэтому придётся делать дорогостоящую замену клапанов и других деталей.

На фото ниже показан результат неправильной замены грм:

РИС 1. Загнутые клапаны

Для того чтобы начать процесс замены ремня грм, рассмотрим фотографию двигателя Приоры, с той стороны где находится привод газораспределительного механизма.

Привод вспомогательных агрегатов:

РИС 2. Ремень привода вспомогательных агрегатов Приоры

Как видно из фото, сначала надо снять ремень генератора и шкив привода вспомогательных агрегатов.

• В первую очередь надо накидным ключом на 17 ослабить натяжной ролик ремня генератора и освободить ремень.
• Затем высокой головкой на 17, отвернуть гайку крепления кронштейна правой опоры двигателя и домкратом приподнять его, так чтобы можно было провести в образовавшийся промежуток ремень, и вынуть его.

Внимательно надо осмотреть ремень, и в случае надобности заменить на новый. Установка на место ремня будет производиться позже.

• А пока мы опустим кронштейн, наживим гайку на место, потому что нам предстоит продолжать ремонт по замене ремня ГРМ на Приоре.
• Затем надо снять шкив привода агрегатов. Для этого надо предварительно ослабив болты и поддомкратив снять переднее правое колесо.

Прежде чем снимать шкив, надо зафиксировать коленвал. Для этого, в задней части двигателя на картере сцепления есть прямоугольное отверстие, закрытое резиновой заглушкой.

РИС 3. Резиновая заглушка картера сцепления ВАЗ 2108-1601223-00

РИС 4. Отверстие для доступа

• Отверстие открывает доступ к маховику. Надо снять прямоугольную резиновую заглушку и вставить между зубьями мощную отвёртку для фиксации коленчатого вала.
• Затем головкой на 17 мы можем выкрутить гайку крепления шкива привода агрегатов, и снять его.
• Под этим шкивом находится зубчатый шкив коленвала. Болт мы закрутим обратно, чтобы можно было за него проворачивать в дальнейшем коленчатый вал.

Схема привода грм Приоры:

Рассмотрим схему привода грм Приоры и расположение меток для этого двигателя:

РИС 5. Схема привода грм Приоры

ОТКРЫВАЕМ ДОСТУП К РЕМНЮ ГРМ

• Чтобы добраться до привода газораспределительного механизма, нам надо шестигранником выкрутить пять болтов верхней крышки грм.

Расположение этих болтов показано на фото ниже:

РИС 6. Болты верхней крышки грм

• Затем выкручиваем этим же ключом два болта нижней крышки механизма грм и снимаем крышку.

РИС 7. Болты нижней крышки ГРМ

• Головкой на 17 проворачиваем зубчатый шкив коленвала до установки меток строго на свои места согласно рисунку 4. Также надо проверить совпадение меток на маховике, чтобы они были расположены, как показано на рисунке 3. Проворачивать коленчатый вал надо по часовой стрелке.

И ещё один важный момент! Крутить весь механизм грм надо именно коленчатым валом. За шкивы распредвала этого делать нельзя…

Чтобы метки распредвалов не сбились в процессе работы, их надо зафиксировать между собой. Делается это по-разному. Однажды я видел, как один слесарь вставил между зубьями шкивов торцевую головку. Можно так же взять шпильку и две толстые пластины с отверстиями. На шпильку надеваем пластины, с двух сторон гайки и вставить эту конструкцию между шкивами, так чтобы пластины упирались в зубья шкивов и затягиваем гайки.

Выглядит это примерно так! Тут, правда, представлен двигатель, от другога автомобиля:

РИС 8. Приспособление для фиксации распредвалов

Подготовительные работы мы закончили и пора приступать непосредственно к замене зубчатого ремня грм Приоры.

• Чтобы снять ремень газораспределительного механизма Приоры в первую очередь надо ослабить его натяжение. Для этого ключом на 15 откручиваем гайку натяжного ролика, опорный ролик тоже надо снять. Потому что при замене ремня грм меняют и оба ролика.

Затем снимаем зубчатый ремень и внимательно его осматриваем. В первую очередь обращаем внимание на наличие трещин, разлохмачивания краёв ремня, ну и, конечно, смотрим на состояние зубьев. Их должно быть в количестве 137 штук, они должны быть округлой формы. Если вы обнаружили хотя бы один из этих дефектов либо пришло время по пробегу в километрах, то ремень грм Приоры подлежит замене на новый. Далее надо обратить внимание на состояние помпы. Взявшись за зубчатый шкив помпы надо подёргать его, если есть люфт шкива, то помпа подлежит замене.

ЗАМЕНА ПОМПЫ ПРИОРЫ

• Для того чтобы заменить помпу, нам придётся слить охлаждающую жидкость. Ключом на 15 откручиваем гайки, снимаем зубчатые шкивы распредвалов и заднюю крышку привода грм.

Следует иметь в виду, что шкивы распредвалов нельзя путать местами, выпускной и впускной шкив ставятся именно на свои места…

Чтобы снять заднюю крышку надо воспользоваться торцевой головкой на 10 и открутить шесть болтов крепления этой крышки.

Расположение этих болтов показано на нижеследующем рисунке:

РИС 9. Болты задней крышки привода грм Приоры

• На этом рисунке также показаны и болты крепления помпы Приоры. Эти болты откручиваются шестигранником на 5. Открутив болты, надо поддеть плоской отвёрткой край помпы и извлечь её из своего посадочного места.
• Перед установкой новой помпы Приоры надо очистить поверхность, к которой она прилегает. Желательно её обезжирить и покрыть тонким слоем герметика. Новую помпу тоже следует промазать герметикой, то место где устанавливается прокладка. При установке помпы обратите внимание на контрольное отверстие, оно должно находиться в нижней части.
• Затягиваем три болта крепления этого узла и теперь можно поставить и закрепить заднюю крышку газораспределительного механизма.

УСТАНОВКА РЕМНЯ ГРМ ПРИОРЫ

• Перед установкой ремня грм Приоры ставим на свои места зубчатые шкивы распредвалов, следя за тем, чтобы метки были строго на своих местах. Шкивы распредвалов выпускных и впускных устанавливаем обязательно на свои места. Об этом было сказано выше! Не забываем при этом, что под шкив впускного распредвала нужно установить кольцо датчика фаз.
• Проверив положение меток на распредвалах и коленвале, ставим на свои места ролики. Натяжной слева, только наживляем. Опорный находящийся справа «паразитный», его можно сразу закрепить до упора.
• Начинаем с коленвала, надеваем на его зубчатый шкив ремень грм, снизу вверх. Затем, придерживая руками с обеих сторон, заводим ремень сначала на шкив помпы, потом обратной стороной одновременно укладываем на ролики. Далее удерживая натяжку ремня, тянем его вверх и в стороны и надеваем на шкивы распредвала. При этом надо внимательно следить за положением меток, они должны оставаться строго на своих местах.
• Пришло время натянуть зубчатый ремень. Для этого специальным ключом поворачиваем натяжной ролик против часовой стрелки до совпадения выступа и выреза, как показано на фото ниже. После этого можно уже затянуть полностью болт натяжного ролика.

РИС 10. Натяжной ролик ремня грм Приоры

После установки ремня грм Приоры, надо проверить работу всего механизма. Для этого надо вручную провернуть коленчатый вал, произведя при этом не менее двух оборотов. Метки после каждого оборота должны находиться строго на своих местах, согласно рисунку 4. Если метки не будут совпадать хоть на 1 зуб, то процедуру установки ремня надо повторить заново. Иначе деформации клапанов не избежать, и тогда придётся снимать головку блока цилиндров и менять клапана.

• Затем можно ставить на место нижнюю и верхнюю крышки грм, затянуть болты и приступать к установке поликлинового ремня генератора.

УСТАНОВКА РЕМНЯ ПРИВОДА АГРЕГАТОВ

• Сначала ставим на место шкив привода агрегатов. Затем отворачиваем гайку крепления правой опоры двигателя, которую мы снимали ранее, чтобы извлечь ремень генератора Лады. После этого надо домкратом приподнять двигатель до образования просвета, через который мы просунем ремень, потом опустить двигатель и затянуть гайку крепления опоры.
• Ставим на место натяжной ролик ремня генератора, но болт его только наживляем. Далее заводим ремень на шкивы привода агрегатов, генератора, компрессора кондиционера, и на натяжной ролик. Делаем, так как показано на рисунке 2.
• С помощью специального ключа, который мы использовали для натяжения ремня грм, проворачиваем против часовой стрелки натяжной ролик ремня генератора до необходимого усилия.

Взявшись пальцами за ремень, между натяжным роликом и шкивом генератора, пробуем его поворачивать поперёк. Правильно натянутый ремень должен поворачиваться на величину не более 90°.

Ставим на место колесо, снимаем машину с домкрата и пробуем завести двигатель…

Если при этом посторонние шумы отсутствуют, и генератор даёт требуемый уровень заряда аккумулятора, это значит, что правильно выполнили работу.

Напоследок хочу сказать, что работу я проделал сам. На днях мне позвонил товарищ по поводу замены ремня грм на Приоре. Попросил меня, чтобы я ему помог в этом деле. На деле, сам он несведущ в этом вопросе. Пришлось мне самому покопаться в интернете, поспрашивать у знающих людей. Выяснить, что к чему. В общем, работу выполнял я, а он помогал. Вот после этого, я делюсь с вами опытом, написав статью «Замена ремня ГРМ на Приоре 16 клапанов».

Как самостоятельно проверить и заменить ремень ГРМ на Лада Приора

На автомобиле Лада Приора установлен 16-цилиндровый двигатель, объемом 1,6 л, имеющий мощность 106 л.с. Это одно из преимуществ, благодаря которому машина завоевала большую популярность. Но есть у нее недостаток – быстрый износ и обрыв ремня ГРМ. Что в случае с Приорой чревато загибанием клапанов и, что выльется в большие финансовые расходы. Чтобы избежать этого, нужно следить за состоянием газораспределительного ремня и вовремя его менять. Выполнить диагностику и замену можно собственноручно, следуя пошаговой инструкции.

В чем задача ремня ГРМ и какие последствия его обрыва

Газораспределительный ремень изготавливается из
высокопрочной резины, изнутри покрыт зубьями. Надетый на шкивы валов, он
обеспечивает их синхронную работу. Благодаря взаимосвязанной работе деталей
своевременно подается топливо в цилиндры двигателя. Ремень также передает
крутящий момент шкиву водяного насоса, приводящий его в действие.

Обеспечивают надежное сцепление с шестернями зубья ремня, которых на Приоре 137. Во время эксплуатации ремешок растягивается, теряет упругость и прочность. При критичном износе он может оборваться. В этом случае сбивается правильное положение зубьев шестеренок, пропадает синхронность между движениями клапанов и поршней, они сталкиваются. В результате первые гнутся, а вторые приходят в негодность.

Причина и периодичность замены

По регламенту, описанному в инструкции по эксплуатации к
Ладе Приора, замена ремня ГРМ должна проводиться через 30-45 тыс. км пробега.
При таком пробеге вероятность его обрыва минимальна, но это ресурс этого
резинового изделия. Можно проездить в два раза больше километров на одном и том
же ремне, но не стоит рисковать.

Срок службы газораспределительной ременной передачи зависит
от разных факторов:

• качества изделия;
• условий эксплуатации;
• перепады температур;
• манеры вождения;
• наличие рабочих жидкостей и масла на
  поверхности.

Поэтому нельзя ориентироваться только на пробег автомобиля, учитывая вышеперечисленные факторы, нужно регулярно проверять состояние натяжение ремня.

Существуют признаки изношенности изделия:

• плохо заводится двигатель;
• появление посторонних вибраций;
• изменение цвета газов, выходящих из выхлопной
  трубы;
• посторонние звуки при работе двигателя.

Ремешок ГРМ требует замены, если при визуальном осмотре выявлены следующие дефекты:

• обтрепанные края;
• расслаивание материала;
• трещины и неровности на поверхности;
• сношены или отсутствуют зубья;
• следы масла или рабочих жидкостей;
• чрезмерное или ослабленное натяжение.

Быстрому износу ремня способствует попадание на поверхность масла и охлаждающей жидкости. В этом случае перед заменой расходника нужно найти, по какой причине появились течи и устранить ее. Наличие пятен ОЖ говорит об износе или повреждении уплотнительной прокладки помпы.

Проверка ременной передачи газораспределительного механизма

Для проверки нужно приготовить шестигранник или биту Т-30.
Сама процедура состоит из последовательности шагов:

• Отключаем аккумулятор, сняв отрицательную
  клемму.
• Откручиваем натяжной ролик, демонтируем ремень
  привода кондиционера и генераторной установки.
• Выкручиваем болты крепления, благодаря которым
  держится защитная крышка.

• Демонтируем воздушный фильтр, отключаем ДМРВ.
• Совмещаем метки на шкивах распредвалов с вырезами
  на основании корпуса привода ГРМ, а также на щитке сцепления и маховике, убрав
  резиновую крышку с окошка.
• Подвешиваем с помощью домкрата переднее
  пассажирское колесо, включаем 5-ю передачу.
• Проворачивая колесо, смотрим на состояние ремня.
  Если есть дефекты, перечисленные выше, снимаем и меняем резиновое изделие.
• Осматриваем ролики натяжителя и водяного насоса.
  Если они крутятся с заеданиями, есть люфт, требуется замена детали.

• Натяжку ремня проверяют по совпадению метки на
  внешней обойме натяжного ролика в виде углубления с выступом в форме зуба на
  основании натяжителя. Допускается несовпадение в пределах 3-4 мм.

Если все в порядке, возвращаем ролики на посадочные места,
натягиваем ремень, контролируя совпадение меток. Далее собираем все в обратной
снятию последовательности: устанавливаем резиновую заглушку, защитную крышку
ГРМ, воздушный фильтр, ДМРВ.

Пошаговая замена ременной передачи ГРМ на ВАЗ 2170

Для проведения процедуры нужно подготовить новый расходник. На внешнем ободе ремня ГРМ указано число зубьев (137), тип двигателя, ширина 22 мм. Можно купить оригинал или аналоги. При выборе следует обратить внимание на качество, чтоб не купить подделку. В комплекте с оригиналом идут два ролика: опорный и натяжной. При необходимости закупается помпа и охлаждающая жидкость.

Потребуется следующий инструментарий:

• набор отверток и ключей;
• набор головок;
• бита Т-30 или шестигранник;
• спецключ для регулировки натяжного ролика.

В подъемном приспособлении автомобиль не нуждается, так как
основные работы проводятся в моторном отсеке под капотом.

Меняем ремень и ролики в следующем порядке:

• Демонтируем защиту с двигателя.
• Если на автомобиле установлен кондиционер, то
  сначала нужно демонтировать ремень для вспомогательного оборудования. Для этого
  выкручиваем натяжной ролик генераторной установки. Если он имеет люфт, меняем
  его. Отводим приводной ремень в сторону.
• Выкручиваем крепежные болты, удерживающие
  пластиковую защиту ГРМ, она состоит из двух частей: верхней и нижней. Снимаем
  обе.
• Вывешиваем с помощью домкрата правое переднее
  колесо, чтобы правильно выставить метки.
• Проворачиваем за болт шкив коленвала, пока метки
  на корпусе ГРМ совпадут с рисочками на шестернях распределительных валов. Когда
  метки выставлены, включаем нейтральную скорость.

• Далее снимаем резиновую заглушку со смотрового
  окошка, смотрим, рисочка на маховике совпала с треугольным вырезом на приводе.

• Если будет меняться водяная помпа, то ослабляем
  крепления шестерен, чтобы не погнулись клапаны при снятии газораспределительного
  ремня.
• Чтобы добраться до шкива коленвала, выворачиваем
  колесо вправо до упора, откручиваем крепления и снимаем брызговик.
• Для выкручивания крепежного болта колевала,
  понадобится помощник. Он должен переключиться на 5-ю передачу и нажать на
  тормозную педаль. В это время накидываем головку на «17» и, выкручиваем с помощью трещотки болт. Демонтируем
  упорную шайбу, расположенную за шкивом.

• Проверяем метки и вставляем в отверстие на шкиве
  коленвала плоскую отвертку, чтобы он не проворачивался.
• Далее ключом на «15» выкручиваем упорный и
  натяжной ролики.

• Теперь можно снять ремень ГРМ.
• На этом этапе при необходимости меняем помпу.
• Далее устанавливаем опорный и натяжной ролики.
  Затягиваем только упорный. Натяжной пока только наживляем, так как он нужен для
  регулировки натяжения ременной передачи. Возвращают на посадочное место снятые шкивы
  вала.
• Удостоверяемся, что метки совпадают и начинаем
  установку ремешка, которая выполняется в строгой последовательности. Сначала
  петлю накидываем на шкив коленчатого вала, затем на шкив помпы и одновременно
  заводим за натяжной и упорный ролики. В последнюю очередь накидываем ремень на шестеренки
  распредвалов.

Во время установки контролируем метки. Если они сбились,
ремень нужно снять, выставить правильно метки и повторить операцию установки.

С помощью специального ключа проворачиваем натяжной ролик против хода стрелки часов.

Совмещаем метки на основании и передней части ролика.
Затягиваем крепежный болт. Далее проворачиваем шкив коленвала два раза. Во
время регулировки следим за метками. Натяжение проверяем, приложив усилие весом
в десять килограмм на ремень, и повернув его. Изгиб не может быть более 5-7 мм.

Выполнив регулировку натяжения ремня ГРМ, прикручиваем
обратно защитные крышки ГРМ, возвращаем на место натяжной ролик и приводной ремень
вспомогательного оборудования. Специалисты рекомендуют их также заменить
новыми.

Когда замена проведена, запускаем двигатель. Если метки
правильно выставлены, то мотор заводится, как только проворачивается ключ
зажигания. Прислушиваемся к его работе, он должен работать без каких-либо необъяснимых
звуков и шумов. Если слышен гул или свист, это говорит о слишком сильном
натяжении ремня, натяжку нужно ослабить.

Пользуясь пошаговой инструкцией, несложно поменять ремешок ГРМ на ВАЗ 2170. При этом приобретается опыт ремонтных работ на Приоре, экономятся время и финансы на посещении станции техобслуживания.

Установка поршня первого цилиндра в положение ВМТ такта сжатия Ваз 2170 Приора

Ревизия ремня проводится каждые 40-50 тысяч километров. Заменить ремень — это непростая задача, так как если неправильно выставить на ГРМ метки, Приора ваша надолго окажется в ремонте.

Халатное отношение и игнорирование этой процедуры станет причиной деформации клапанов. А это дорогостоящий ремонт. Поэтому подготовьтесь к замене ремня основательно: вам необходим специальный инструмент и напарник. Процесс замены состоит из нескольких этапов.

Этап 1: Демонтаж ремня

Для начала откручиваем винты, удерживающие щиток, защищающий весь механизм от грязи. После снятия щитка необходимо снять крышку, защищающую привод ГРМ, находящуюся спереди снизу. Для этого нужно открутить два винта. Затем с привода генератора снимаем ремень. Здесь наступает очень ответственный момент.

Необходимо в правильное положение установить все валы. На шкивах распредвалов и задней крышке привода в 16-тиклапанной версии автомобиля Приора ГРМ метки должны совпадать. Это делается с помощью коленчатого вала. Его необходимо провернуть до нужного положения.

В автомобиле Приора, метки ГРМ должны не только относительно распределительных валов, но и в отношении коленчатого вала. Для этого демонтируем резиновую заглушку в верхней части картера сцепления и смотрим, совпадают ли метки.

Если на маховике она расположена напротив выточки верхней крышки картера сцепления, то все отрегулировано правильно. Зачастую при откручивании болта сбиваются фазы газораспределения. Чтобы не допустить этого, маховик следует застопорить.

Для этого понадобится обычная отвертка подходящего размера. Ее необходимо вставить в картер сцепления между зубьями. Удобнее будет воспользоваться для этой задачи помощью напарника. Далее приступаем к заключительному этапу.

1. Откручиваем и снимаем болт для крепления шкива

2. Снимаем опорную гайку

3. Ослабляем болт крепления натяжного ролика ремня головкой на 15

4. Снимаем ремень.

Зачем нужны метки

Газораспределительный механизм силового агрегата 126 от Лада Приора, как уже говорилось, должен работать в определенном порядке. При нарушении подобного порядка начинаются проблемы с запуском, либо мотор полностью выходит из строя. Часто причиной поломки двигателя становятся неправильно расположенные метки после смены ремня ГРМ. Такие ошибки допускают начинающие автолюбители и механики, только закончившие колледж.

Производителем на шестнадцатиклапанном 126 двигателе созданы необходимые фазы для того, чтобы клапаны открывались и закрывались поочередно. Эти действия производятся посредством движения кулачков распределительного устройства. Фазы ни в коем случае нельзя нарушать.

Внимание! Замену ремня нужно производить до того, как он порвется и уничтожит двигатель. Смена этой детали делается только опытными механиками и никак не новичками «на коленке» в гаражных условиях.

Обрыв ремня приводит к резкому контакту клапанов с поршнями, потому что происходит рассогласование углового местонахождения коленвала и распредвалов. Как правило, машину привозят на капитальный ремонт в сервис-центр на эвакуаторе, в случае обрыва ремня.

Проверку и процедуру регулировки ремня опытные механики проводят на холодном моторе. А насечки ГРМ привода можно найти на следующих местах 16-клапанного двигателя Лада Приора:

• метка на задней крышке движка;
• метка на шкиве распределительного вала;
• метка на крышке масляной помпы силового агрегата 126;
• метка на шкиве коленчатого вала двигателя 126.

Похожая статья 126 двигатель ВАЗ гнет клапана или нет

Для правки насечек используют следующие инструменты:

• ключ ТОРКС T-30;
• динамометрический ключ с головкой на 15.

Чтобы приступить к смене ремня, понадобится прочесть инструкцию двигателя 126 и посмотреть, где находятся метки, чтобы не забыть ни одну.

Этап 3: Надевание ремня ГРМ

Перед установкой ремня ГРМ на Приоре, метки проверяются на предмет их совпадения. Если совпадают, то устанавливаем ремень снизу вверх.

Для того, чтобы в самый последний момент метки не сместились лучше надеть на 14 часть шкива ремень ГРМ: Приора, метки в двигателе которой сместятся хоть на немного, отправиться на станцию для ремонта с первой же подачей смеси в цилиндры. Следующим действием будет натяжение ремня ГРМ. Весь процесс натяжения выглядит так:

Как проверить совпадение меток

Чаще всего проверку совпадения установочных меток механизма привода ГРМ выполняют при замене зубчатого ремня. Проверить их положение можно только в том случае, когда будет демонтирован защитный пластиковый корпус привода ГРМ, шкив генераторной установки. Прокрутить коленвал можно за переднее колесо. Для этого переднюю часть машины с правой стороны приподнимают автомобильным домкратом. Далее нужно включить пятую передачу после чего помощник должен вращать руками приподнятое колесо по часовой стрелке. Это делают до тех пор, пока метки на коленвале и распредвалах не совпадут.

Видео замены ремня ГРМ на Приоре

Рекомендую. Удачи на дорогах. Ни гвоздя, ни жезла.

Передающим узлом газораспределительного механизма (ГРМ) в двигателе ВАЗ-2170 «Приора» является специальный ремень. И конечно, качество работы мотора зависит от правильного совмещения циклов коленчатого и распределительного валов. Достигается это правильной установкой приводного ремня. При помощи специальных меток, поставленных заводом в определённых местах. В этой статье описаны эти метки, где они находятся, и как их сопрягать.

Как проверить совпадение меток

Чтобы правильно выставить привод газораспределительного механизма двигателя Лада Приора, нужно проверить все метки на распредвалах, коленвалах и маховике. Для этого демонтируют защитный корпус привода газораспределительного механизма. Убирают шкив генератора автомобиля.

Коленвал крутят с помощью прокручивания переднего колеса. Для этого понадобится поднять переднюю часть транспортного средства Лада Приора на домкрате. Помощник должен включить пятую скорость. И только потом крутить колесо. Поворачивают колесо до тех пор, пока отметки на коленчатом вале и на распределительном вале не будут смотреть друг на друга.

Основа работы механизма газораспределения

При сжатии смеси в рабочем цилиндре поступает искра, и смесь взрывается, толкая поршень. Тот толкает шатун, шатун — коленчатый вал. Всё известно. Клапана своевременным открытием и закрытием обеспечивают в нужный момент герметичность в цилиндре и свободный впуск и выпуск в других циклах. Управляет этими устройствами распределительный вал, кулачками нажимая на механизм клапанов. На двигателе «Приоры» установлены 16 клапанов. Ими управляют два распределительных вала. И распределительные валы приводятся в движение от коленчатого вала посредством ремня ГРМ.

Метки распредвала

В моторе ВАЗ 21126 используют два распределительных устройства. Один из них нужен для оптимальной работы впускных клапанов, а второй устанавливается для того, чтобы регулировать движение выпускных клапанов.

У каждого распределительного вала имеется свой собственный шкив, который не рекомендуется заменять другим. Этот шкив дает возможность правильно работать механизму распредвала. С правой стороны на шкиве устанавливается датчик фаз.

Именно на шкивах расположены метки. Они находятся на венце выступа в нижней части. Опытные механики назвали их подвижными, так как они двигаются вместе с вращением распредвала.

Внимание! Начинающие автовладельцы должны помнить, что метки имеют разные размеры. Все зависит от изготовителя, который делал шкив.

Чтобы увидеть метки, опытные механики советуют протирать чистой ветошью шкив, чтобы избавиться от грязи и пыли. Тогда можно будет заметить небольшую выемку на металле.

А вот метки коленвала помогут одинаково работать всем деталям двигателя 126 от транспортного средства Лада. На выходе коленчатого вала есть шестеренка. А соединяется с устройством эта шестеренка посредством шпонки. Именно там находится метка для верной установки деталей. Так как при неверном положении, шпонка просто не встанет как полагается.

Насечка выполнена в виде прорези или конусного отверстия. Ее находят с наружной стороны шкива двигателя.

На внешний корпус двигателя также наносят дополнительные ориентиры, чтобы не ошибиться при выставлении меток. Для этого устанавливают еще одну метку на заднюю сторону корпуса ремня ГРМ. Она нужна для правильного выставления шкивов распредвалов.

Похожая статья 8 и 16 клапанные двигатели Приоры

Другая насечка находится на масляной помпе двигателя. Она нужна для верной ориентации коленвала. А трудно отыскать будет последнюю метку. Она находится на маховике.

В корпусе маховика находится небольшой вырез. По стандарту он прикрыт резиновой заглушкой. Ее вытаскивают и вставляют плоскогубцами.

Регулировка натяжения ременной передачи

И мы теперь пришли к финалу, осталось только отрегулировать на автомобиле натяжение ременной передачи. Для этого вам понадобится выполнить такие манипуляции:

Болт крепления ролика натяжения нужно затягивать с моментом 35-41 Н/м, шкив привода вспомогательных агрегатов – 105-110 Н/м. Сборку нужно выполнять в обратном порядке. Не нужно ставить только верхний кожух, так как потребуется визуально проконтролировать выполненную работу.

Что будет, если не поменять привод?

Замена ремня газораспределительного механизма на «Приоре» должна осуществляться своевременно, нельзя затягивать дело до того момента, пока произойдет обрыв. В противном случае суммарные расходы на осуществление ремонта могут очень неприятно удивить вас. Это обусловлено тем, что отсутствуют на поршнях выемки под клапаны. По этой причине обрыв ремня приводит к непосредственному контакту клапанов и поршней. После этого обычно клапаны гнутся, и их нужно только менять.

Если все происходит на больших оборотах, то вообще последствия катастрофические – поршни обрываются, шатуны деформируются. Дабы не подвергать себя таким рискам, рекомендуется своевременно контролировать состояние ремня и роликов ГРМ. А самое главное – проверяйте совпадение меток ГРМ на «Приоре» и натяжение приводного ремня! Если он чересчур натянут, то он будет быстрее изнашиваться.

Сообщества › Лада Приора (Lada Priora Club) › Блог › Метки ГРМ

Вчера произошла у меня неприятность — развалился подшипник в помпе, но ремень ГРМ уцелел и двигатель не заглох (вовремя успел остановиться и заглушил его с ключа). Сегодня друг мне заменил помпу, ролики и сам ремень. Когда завели двигатель, то слышны посторонние щелчки — такое чувство будто клапана слег касаются поршня (метки на шкивах валов друг выставлял с меткой на шкиве привода ГРМ). Насколько знаю еще есть метка с другой стороны и в кожухе сцепления есть специальное окно, чтобы эту метку увидеть. Может кто подскажет в чем именно у нас косяк и с какой меткой нужно совмещать метки на шкивах распредвалов?

Комментарии 28

Сам недавно менял грм, все гуд, выставил метку на маховике, друг воткнул отвертку в венец чтоб не сдвинулся маховик, а я накинул ремень, шкивы по ходу поправлял по меткам, завел и все гуд. Кстати не фиксируя маховик сначала потерял метку выставляя распредвалы.

пробег 85500), просто прошлый владелец на 60-ти тысячах менял ремень только, а лучше менять все в совокупности — ремень, ролики и помпу)

Метки ГРМ «Приоры»: как проверить и выставить?

В статье будет рассказано о метках ГРМ на «Приоре» 16 и 8 клапанов. «Лада-Приора» является одной из новых разработок инженеров АвтоВАЗа. На них устанавливается силовой агрегат модели 21126, именно он является основным для комплектации автомобиля. На нем применили буквально все, что можно ­– цилиндры все хонинговали, поршни имеют облегченную конструкцию. Все это поспособствовало значительному увеличению мощности. Но банальный обрыв ремня привода ГРМ выводит из строя мотор, невзирая на все эти нововведения.

Когда делать замену ремня ГРМ?

You will be interested: How dangerous is the new coronavirus?

Существует карта технического обслуживания, в которой четко указано, когда производить замену привода. Чтобы это правильно сделать, нужно внимательно совместить все метки ГРМ. На «Приоре» 16 клапанов устанавливается ремень, ширина которого несколько больше, чем на предшествующих моделях автомобилей – «девятках», «десятках». Поэтому и ресурс у него намного больше, как утверждает завод-изготовитель, ремень должен меняться через 200 тыс. км пробега.

На практике до такого показания спидометра мало кто доезжает. Меняют ремень раньше – при пробеге 60-100 тыс. км. Многие считают, что в городском режиме ремень намного быстрее изнашивается. Но не стоит забывать, что контроль состояния приводного ремня никто не отменял – его нужно проводить как минимум один раз в 40-45 тыс. км. Только так вы сможете обезопасить свой автомобиль от больших неприятностей.

Признаки неисправности узла ГРМ

На «Приоре» метки ГРМ (фото приведено в материале) нанесены на коленчатом и распределительных валах. Если они вдруг собьются, то ремень проскочит и клапаны начнут открываться не в такт, с маленьким запозданием или опережением. Признаки того, что на «Приоре» нужно менять ремень:
