Регулятор давления топлива

Регулятор давления топлива.

Регулятор давления топлива — это небольшая, но очень важная деталь в системе питания любого автомобиля с электронным впрыском топлива, как отечественного, так и импортного. И при неполадках в инжекторном двигателе, многие автовладельцы и даже ремонтники, не обращают на него внимание, а зря. В этой статье мы рассмотрим, что из себя представляет регулятор давления топлива, его неисправности и как они зависят на работу двигателя, ну и как устранить эти неисправности и определить причину того, что проблема именно в регуляторе давления.

Регулятор давления топлива, или как его ещё называют обратный клапан, установлен на рампе двигателя с системой впрыска топлива (см. фото слева, где показано как его снять с рампы) и по устройству и принципу работы, как на отечественных машинах, так и на всех впрысковых иномарках, практически не отличается. Он выполняет важную функцию перепускания топлива обратно в бак ( поэтому его называют ещё и перепускным клапаном).

И эта функция перепускания топлива в нужный момент через обратку в бак, и позволяет постоянно поддерживать нужное давление в топливной рампе, в зависимости от режима работы мотора (и разряжения в впускном тракте).

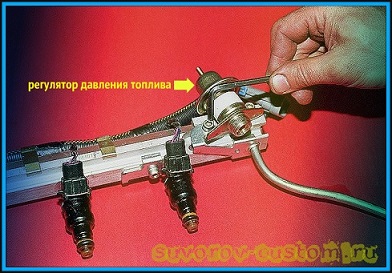

Обратный клапан устроен так (см. рисунок слева) что у него имеется специальный штуцер 3, на который надевается шланг, сообщающий вакуумную полость Б и впускной коллектор двигателя. Это позволяет изменять давление срабатывания обратного клапана 5 и изменять давление в рампе, в зависимости от разряжения в впускном коллекторе (и соответственно давление зависит от оборотов мотора).

И именно нужное давление топлива, как в рампе, так и соответственно на входе всех форсунок, позволяет двигателю отлично запускаться, как говорится с пол тыка и нормально работать на всех режимах (во всём диапазоне оборотов коленвала). Если же давление топлива будет недостаточным, то чтобы запустить двигатель придётся долго ждать, пока бензонасос поработает достаточно долго, чтобы создать нужное давление, необходимое для запуска мотора (насос может и не создать давление, необходимое для успешного пуска). Впрочем о неисправностях регулятора давления подробнее ниже.

Регулятор давления топлива не держит давление (потерял герметичность. Такая неисправность — это всё равно, что обратного клапана нет на входе обратки. И при такой неисправности двигатель может и не запуститься, если клапан вообще не держит давление. Ведь топливо, закачиваемое бензонасосом в рампу, будет просто сливаться через обратку в топливный бак.

А требуемое давление топлива в топливной рампе (рейке), необходимое для надёжного пуска двигателя, так и не будет достигнуто.

Регулятор давления заклинивает то в открытом, то в закрытом положении. При такой неисправности, водителю может показаться что с двигателем происходит что то сверх естественное. И мотор будет дёргаться, работать рывками, так как давление топлива будет прыгать, изменяться то выше нормы, то ниже.

Ведь обратный клапан в любой момент может заклинить, например в закрытом положении , при этом бензонасос будет продолжать создавать давление, а сливаться в бак через закрытый заклинивший клапан избыток топлива уже не будет. При этом давление топлива в рампе повысится сверх нормы и начнёт подпирать форсунки (перелив).

А форсунки, получающие импульсы с ЭБУ, открываются на строго определённое время. При этом получится, что топлива, впрыснутого в камеры сгорания через открытые на определённое время форсунки, будет больше нормы — при повышенном давлении (выше 3- 5 кг/см²), чем при нормальном давлении (примерно 2,5 — 3 кг/см²).

В итоге, при избыточном давлении в рампе, впрыснутое форсунками топливо (за единицу времени) не сможет полностью сгореть из-за переизбытка топлива по отношению к воздуху, поступившему во впускной коллектор. Содержание СО превысит все допустимые нормы, из глушителя повалит чёрный дым (остатки несгоревшего топлива), мощность мотора упадёт из-за чрезмерного переобогащения рабочей смеси.

Конечно же ЭБУ , который получит информацию с датчика кислорода уменьшит время открытия форсунок, но это уменьшение всё же не слишком повлияет на состав рабочей смеси и двигатель не будет исправно работать, пока не будет заменен регулятор давления топлива.

Если же регулятор давления топлива (обратный клапан) наоборот заклинит в открытом положении , то будет неприятность, описанная выше — то есть клапан не будет держать нужное давление в рампе. В итоге, например при ускорении машины, мощности не будет из-за нехватки топлива.

Всё это конечно сказано поверхностно, но думаю понятно новичкам, что если с перепускным клапаном что то не в порядке, то двигатель с системой впрыска топлива не сможет нормально запускаться и работать. Возникнут проблемы, описанные ниже.

Регулятор давления топлива признаки неисправности.

• Трудный (долгий) запуск двигателя или невозможность запуска.
• Неустойчивые холостые обороты двигателя, то повышаются, то падают, (или мотор глохнет на холостых).
• Потеря мощности двигателя (о причинах потери мощности подробнее здесь).
• Дёрганье двигателя, особенно при разгоне.
• Плохая приёмистость автомобиля (двигатель плохо реагирует на педаль газа).
• Содержание СО превышает норму.
• Повышенный расход топлива.

Как проверить исправность регулятора давления топлива .

Многие автовладельцы и даже ремонтники проверяют исправность обратного клапана только лишь отсоединяя его и наблюдая за силой струи топлива. Но такой способ может лишь приблизительно подтвердить то, что клапан регулятора давления открывается или нет. А точно определить при каком давлении открывается клапан, можно только подключив манометр.

Есть несколько способов точной проверки исправности регулятора давления топлива, тоесть при каком давлении клапан будет срабатывать и сбрасывать топливо, поддерживая нужное давление в топливной рампе. Так же можно будет наблюдать, как долго это давление не падает, а это важно. Парочка способов проверки давления будет описана и показана в этой статье.

Причём ничего сложного здесь не понадобится. Потребуется всего лишь манометр (с пределом измерения давления до 5 — 6 кг/см² (или бар)) и шланг с тройничком, или же просто насос для накачки шин — это при втором способе проверки.

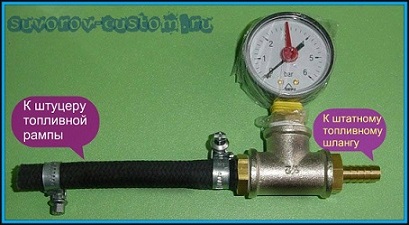

Первый способ проверки регулятора давления : подключаем тройник с манометром в разрыв шланга, через который бензонасос подаёт топливо из бака в рампу. При этом можно отсоединить штатный шланг обратки от рампы, идущий в бак и вместо него надеть обрезок шланга и направить его в ёмкость.

Это позволит при проверке давления визуально наблюдать за тем, как и при каком давлении лишнее топливо обратный клапан стравливает в ёмкость. Однако можно и не отсоединять шланг обратки, а следить лишь за показаниями манометра, присоединённого через тройник к топливному шлангу. Тройник можно использовать водопроводный, например как на фото слева, только ещё потребуется выточить штуцеры для топливных шлангов (штуцеры вкручиваем в тройник и манометр тоже).

И так подключаем манометр к топливному шлангу и повернув ключ зажигания, ждём когда бензонасос перестанет жужжать, то есть когда он нагонит определённое давление в рампу (смотрим на манометр). Давление в рампе должно быть в пределах 2,5 — 3 кг/см (желательно уточнить в мануале именно вашего двигателя какое должно быть давление в рампе).

Когда бензонасос нагонит давление чуть болше нормы, исправный обратный клапан тут же стравит лишнее давление через шланг обратки (можно наблюдать это, если отсоединить этот шланг, направив его в какую то ёмкость). Если манометр покажет нормальное давление в рампе, далее можно завести двигатель и покрутив мотор на разных режимах (оборотах) понаблюдать за манометром, который должен показывать необходимое давление на разных оборотах мотора.

Всё это подтвердит, что регулятор давления, установленный на рампе вашей машины исправен. Если же что то не так с давлением, то разумеется его следует заменить.

Кстати, можно «врезать» манометр в штатный топливный шланг (как было описано выше) и не снимать его вовсе и давление топлива всегда можно будет проконтролировать, открыв капот автомобиля. А можно взамен старого неисправного регулятора давления, подключить регулятор с манометром, они уже появились в продаже, да ещё и регулируемые регуляторы давления (см. фото слева) с помощью которого давление топлива всегда под контролем. И такой регулятор можно настроить регулировкой специального винта под давление топлива, требуемое именно для вашего двигателя.

После остановки двигателя, давление в рампе должно сохраняться не менее суток, а если оно падает, значит обратный клапан потерял герметичность (не держит давление) и его тоже следует заменить. Кстати, потеря герметичности часто возникает из-за попадания грязи в сопряжения клапана (особенно если топливный фильтр не качественный), но вот многие клапаны неразборные и промыть их не так то просто.

Второй способ проверки регулятора давления : этот способ более простой, так как для его осуществления потребуется всего лишь насос для накачки шин с встроенным манометром (желательно электрический). Ну и ещё можно отсоединить штатный шланг обратки от рампы и надев обрезок шланга, визуально наблюдать за тем, как обратный клапан стравливает через этот шланг излишки топлива, поддерживая таким образом требуемое давление в рампе.

А требуемое давление будет хорошо видно на манометре от насоса. Для этого к штуцеру насоса подключаем бензошланг подходящего дтиаметра, зажимаем его хомутом и далее второй конец шланга надеваем на топливный штуцер рампы и также зажимаем хомутиком (штатный топливный шланг перед этим снимаем с штуцера рампы). Теперь остаётся включить электро-насос для накачки шин и наблюдать, как он создаст в рампе давление, при повышении которого выше нормы, исправный регулятор давления (обратный клапан) стравит излишки бензина через штуцер для обратки.

А на манометре насоса видно созданное в рампе давление, которое не должно падать хотя бы в течении суток. Если давление в рампе упадёт к утру, то завести машину будет проблематично и как я уже говорил, такой регулятор давления не достаточно герметичен и его следует заменить. Подробнее проверка регулятора с помощью электрического насоса, наглядно показана в видеоролике ниже.

Замена регулятора давления топлива.

Ну а что касается замены регулятора топлива, так тут и писать особо нечего. Потребуется всего лишь отсоединить вакуумную трубку от штуцера неисправного регулятора, затем отсоединить шланг обратки, далее откручиваем два шестигранных винта (см. фото в самом начале статьи) и отсоединяем сам регулятор давления от рампы.

Некоторые регуляторы подсоединяются к рампе напрямую (в рампе имеется резьба) , а некоторые (например с манометром, как на фото выше) через отдельный шланг (или трубку) и в таком случае регулятор можно закрепить не на рампе, а где то рядом.

Новый регулятор топлива подсоединяем к рампе и шлангам (трубкам) в обратном порядке.

Так же советую почитать вот эту статью, которая называется «Определение неисправностей в системе впрыска топлива по поведению машины», там есть полезные советы о том, как выявить некоторые неисправности системы впрыска, без дорогого диагностического оборудования. А как проверить исправность всех датчиков впрысковой машины, имея в гараже всего лишь обычный мультиметр (тестер) я написал вот тут.

Вот вроде бы и всё. У кого возникнут вопросы про регулятор давления топлива, пишите в комментариях, удачи всем.

Регулятор давления топлива

Особенностью системы питания дизельных и инжекторных двигателей является их чувствительность к давлению топлива. Именно от давления зависит количество смеси, попадающей в цилиндр, при условии неизменного уровня топлива в топливной рейке и разряжения внутри цилиндра. А количество поступающей смеси влияет, в свою очередь, на стабильность работы двигателя, его ресурс и эксплуатационные характеристики. Поэтому первостепенной задачей при проектировании систем питания является разработка эффективных способов создания и контроля требуемого уровня давления топлива. За поддержание показателя в требуемых рамках отвечает специальная деталь – регулятор давления топлива.

Расположение и назначение регулятора давления топлива

Регулятор давления является конструктивной частью системы питания автомобиля. Он размещается на топливной раме и предполагает подключение к трем магистралям:

• впускной – по ней топливо поступает к регулятору;
• прямой выпускной – направляет поток с отрегулированным давлением к ДВС;
• обратной выпускной – в случае обнаружения избыточного давления возвращает часть топлива в бак.

Давление топлива, поступающего в регулятор, создается топливным насосом, перед которым устанавливается фильтрующий элемент. Таким образом, задача детали сводится к контролю и в случае необходимости – гибкому изменению давления предварительно очищенного топлива в соответствии с потребностью двигателя.

Устройство и принцип работы

Конструктивно регулятор давления топлива схож с мембранным клапаном. Внутри герметичного металлического корпуса располагается диафрагма, разделяющая две камеры – топливную и пружинную. В центре диафрагмы жестко закреплен держатель клапана, который в состоянии покоя прижат к седлу, зафиксированному во внутренней части корпуса. Давление на держатель, прижимающее его к седлу, создается рабочей пружиной регулятора.

Когда давление топлива в норме, оно движется напрямую из впускной в выпускную магистраль, а держатель клапана под действием сжатой пружины герметично перекрывает обратный ток. По мере роста давления топлива, увеличиваются силы, воздействующие на диафрагму из топливной камеры. Диафрагма, в свою очередь, давит на пружину, заставляя ее сжиматься еще сильнее. В определенный момент силы воздействия пружины становится недостаточно для обеспечения герметичного контакта держателя и седла. В открывшуюся обратную магистраль устремляется часть топлива, что приводит к падению давления в топливной камере и, как следствие, повторному закрытию канала – до следующего повышения давления.

Основные неисправности и пути их обнаружения

Наиболее распространенной проблемой, нарушающей работоспособность регулятора давления топлива, является проседание рабочей пружины. Следствием этого становится невозможность обеспечения герметичного контакта седла и держателя даже при малых значениях давления, что приводит к постоянному увеличению обратного тока топлива и «голоданию» двигателя. Реже встречаются поломки, вызванные разгерметизацией корпуса, механическим износом контактных поверхностей, коррозионными процессами или засорением каналов. Предпосылкой к подобного рода неисправностям может стать низкое качество топлива, отсутствие или сильное загрязнение топливных фильтров.

Описанные неисправности неизбежно отражаются на работе ДВС. При этом изменения в характере его функционирования могут быть как периодическими, так и долгосрочными. Основные «симптомы» являются общими для случаев недостаточного насыщения цилиндров рабочей смесью. К ним относятся:

• нестабильная работа двигателя, то есть резкое увеличения или уменьшение частоты вращения коленчатого вала без какого-либо управляющего воздействия;
• самопроизвольная остановка двигателя на холостом ходу;
• отсутствие какого-либо эффекта от нажатия на педаль газа;
• падение мощности двигателя;
• увеличение расхода топлива.

Во время движения могут наблюдаться рывки автомобиля, снижение эффективности разгона. Однако прежде чем утверждать, что проблема кроется именно в регуляторе давления, следует провести диагностику детали.

Проверка технического состояния регулятора

На моделях, оснащенных штатным манометром, достаточно просто считать показания прибора и сравнить с нормативными данными. Для более простых моделей потребуется подключение внешнего манометра к системе. При этом выполняется следующая последовательность работ:

1. Вывинчивание золотника из внутренней поверхности штуцера.
2. Закрепление шланга манометра на штуцере.
3. Пуск ДВС и считывание показаний прибора.
4. Снятие вакуумного шланга с регулятора давления.
5. Повторное считывание показаний через небольшие промежутки времени.

Увеличение давления на 20…80 кПа при повторных измерениях будет говорить об исправности регулятора. Если показания останутся прежними, деталь следует считать неисправной.

Устранение поломок

Большинство современных конструкций регуляторов давления топлива не предполагают возможность восстановления отдельных конструктивных элементов детали. Поэтому в случае обнаружения неисправности регулятор давления заменяют. Этот процесс довольно прост и включает такие действия:

1. Снятие вакуумного шланга с регулятора.
2. Отвинчивание гайки крепления обратной выпускной магистрали.
3. Отвинчивание болтов крепления элемента к топливной раме.
4. Отсоединение штуцера от посадочного отверстия.
5. Плавное снятие регулятора.
6. Снятие уплотнительного кольца, если оно осталось на месте.
7. Установка новой детали с уплотнительным кольцом.
8. Крепежные операции (повторяются в обратной последовательности).

Замена регулятора давления топлива в преобладающем большинстве случаев является наиболее простым и дешевым способов восстановления работоспособности узла. Если позаботиться об этом своевременно, то есть при появлении первых признаков поломки, можно предотвратить более серьезные нарушения, связанные с изменением режима работы ДВС, а значит – сэкономить на куда более дорогостоящем ремонте.

Как проверить датчик давления топлива

Датчик давления топлива автомобиля

Датчик давления топлива (далее — ДДТ) неотъемлемая часть системы топливоподачи для бензиновых и дизельных моторов. В зависимости от конструкции системы в авто может устанавливаться два регулятора, для магистрали низкого и высокого давления.
Исправность регулятора напрямую влияет на качество работы двигателя, неисправный узел снижает моторесурс ДВС на 15 %, ресурс топливного насоса на 50 %.

Принцип работы и конструкция

Регулятор давления топлива (далее — РДТ) монтируется на рампе, для дизельных моторов с подачей топлива по системе COMMON RAIL, бензиновых ДВС местоположения датчика различно. Единственным остается принцип подключения ― патрубок от насоса или монтаж на топливную рейку. Если система предполагает рециркуляцию топлива, характерную для бензиновых инжекторных двигателей, регулятор устанавливается на рампе. Если система не предполагает сброса топлива из рампы, датчик монтируют сразу после топливного насоса.

Конструктивно РДТ состоит из металлической мембраны, которая прогибается под давлением топлива и настроена на определенный диапазон работы и электрической регулирующей части. Электроузел представлен четырьмя тензорезисторами, которые меняют сопротивление элемента в процессе механического воздействия топлива на мембрану.

На некоторых автомобиля присутствует два рдт, на магистралях и высокого и низкого давления. Перед тем, как проверить качество топливной смеси, проводится диагностика обеих деталей замером выходного напряжения. По электроимпульсу от датчиков регулировки ЭБУ формирует сигнал на открывание/закрывание топливного клапана.

Бензиновые и дизельные ДВС имеют одинаковое выходное напряжение на ДДТ около 1.3 В, но различаются параметры давления топлива, которое поступает на форсунки.

Признаки поломки датчика

Во всех авто после 2000 года выпуска РДТ интегрированы в блок управления двигателем и при любой неисправности на приборной доске загорится «Чек». Существуют старые дизельные моторы, которые комплектуются механическими регуляторами, диагностика элементов проводится планово или после появления сбоя в работе ДВС. Характерные симптомы неисправного датчика:

• Кроме сигнала «Check Engine» выходят следующие коды ошибок: Р0190-Р0194.
• Резкое снижение мощности ДВС, потеря тяги, часто определяется во время обгона, автомобиль не имеет мощности для динамичного ускорения даже до 120 км/ч.
• Перерасход топлива.
• Авто заводится плохо, независимо от того прогрет двигатель или нет.
• Для дизельных ДВС характерно появление провалов на высоких оборотах, когда мотор не реагирует на сброс скорости.

Основная опасность передвижения с поломанным датчиком ― насос начинает работать в аварийном режиме, это приводит к его быстрому износу.

Если после диагностики сканированием обнаружена ошибка Р1181 ― разгерметизация топливной рампы, в первую очередь необходимо проверить регулятор, ошибка может свидетельствовать об износе установочной прокладки.

Причины поломки регулятора находятся в его конструктивных особенностях. Это износ или разрыв мембраны или нарушение электроконтактной группы. Отдельно стоит неисправность проводки. Во время диагностики датчика проверяется состояние клемм соединения, качество кабеля. ДДТ не ремонтируют, элемент меняют на новый, подбирая регулятор под конкретную марку авто и тип топлива.

Средний срок службы датчика от 5 лет. Характерной особенностью детали считается то, что неисправность возникает не за 1 день. Разрыв, растяжение мембраны происходит медленно, в 80 % случаев водители отмечают, что при минимальном износе регулятора практически не было заметно нарушений в работе ДВС. Исключение ― обрыв проводов колодки.

После установки датчика необходимо провести прописку элемента в ЭБУ, чаще это касается не оригинальной запчасти, а аналога.

Признаки неисправности регуляторов

Длительное время эксплуатации автомобиля, без осмотра и мелкого ремонта вызывает более серьезный сбой в работе его систем. Что касается регулятора давления топлива, то чаще всего через определенный временный промежуток его пружина начинает просидать, что соответственно не создает нужного усилия и топливо возвращается обратно в бак. В свою очередь, этот процесс способствует снижению давления в топливной рейке и ведет к потере мощности мотора.

К тому же, это не единственная проблема, которая может возникнуть. Очень часто на холостом ходу двигатели глохнут, теряя мощность, а при переключении передач машина отказывается ускорятся. Также, нередко, при возникновении рывков (в процессе движения) двигатель как будто захлебывается, не реагируя на педаль газа. Еще одним, достоверным признаком поломки топливного регулятора давления, есть резкое повышение расхода горючего и, поверьте, уж этот показатель Вы точно не пропустите.

Рекомендуем: Когда менять топливный фильтр

Проще говоря, выделяют такие возможные показатели поломки регулятора давления топлива:

неравномерная работа мотора;

прекращение работы на холостом ходу;

резкое повышение (или уменьшение) частоты вращения коленвала;

потеря мощности двигателя;

полное или частичное отсутствие реакции на педаль газа;

плохое ускорение транспортного средства при переключении передач;

частые рывки в процессе движения;

стремительное повышение расхода топлива.

Если Вы заметили хотя бы один из описаных факторов, стоит проверить все ли в порядке с регулятором давления топлива.

Среди видов его поломок, основными есть:

слабое держание клапаном нужного давления,

топливо начинает свободно перемещаться по всей системе, снижая тем самым ее давление, а в конечном итоге возвращается в бак. В результате, при повышении оборотов, двигателю не хватает топлива и его мощность значительно падает;

полная закупорка регулятора или ограниченность поступления топлива.

Приводит к остановке мотора в процессе движения автомобиля, при чем топливо начинает выливаться из всех доступных щелей;

сбои в работе клапана

(говорят «клапан подклинивает») случаются из-за перепадов давления, следствием чего становится «дерганье» автомобиля.

Но самые распространенные проблемы с регулятором давления топлива, все-таки, выражаются в механических повреждениях его деталей или их засорении. Кроме этого, не редко причина кроется в износе материалов, использованных для создания механизма и даже устранив появившуюся проблему Вы уже не сможете добиться изначальных нормативных показателей.

Также, есть еще некоторые, субъективные причины, влияющие на исправную работу регулятора давления — это некачественное топливо (разбавленное водой), длительное отсутствие эксплуатации транспортного средства, неисправность клапана. Субъективными мы их назвали потому, что избежать проблем можно путем ответственного отношения каждого водителя к своему автомобилю, включающее своевременный ремонт и качественное обслуживание.

Как проверить датчик давления топлива

В зависимости от того какая система топливоподачи используется для авто существует три способа проверки датчика на работоспособность без демонтажа топливной рейки:

• механический способ для авто старого образца с резиновыми шлангами сброса топлива для бензиновых ДВС;
• мультиметром;
• манометром.

Демонтаж рейки и последующая диагностика регулятора более надежный способ проверить качество смеси, поскольку вместе с ДДТ проверяются все смежные узлы и проводка. Диагностику в большинстве вариантов проводят на СТО, поскольку потребуется использовать специальный стенд. Самостоятельная диагностика в гараже без демонтажа рейки требует наличия тестера и проводится за 15 минут.

Механическая диагностика регулятора старого образца

Для бензиновых ДВС в системе топливоотвода которых используется резиновый патрубок, датчик расположен на входе в насос. Проверка проводится только на непрогретом моторе.

• Завести двигатель.
• Запомнить характер его работы (неисправный датчик дает троение мотору).
• Пережать плоскогубцами на 1–3 секунды патрубок отвода топлива.

Если неисправность находится в регуляторе, двигатель восстановит свою работу, обороты становятся плавными, пропадают рывки. Если после того, как закрыт отводной патрубок, мотор продолжает работать некорректно, неисправность может находиться в забитых фильтрах, изношенных контактах, датчик при этом исправен.

Диагностика мультиметром

С помощью тестера проверяют работоспособность РДТ и качество питания от колодки. Проверка электросигнала на колодку проводится по шагам.

• Снять с датчика колодку.
• Перевести мультиметр в режим измерения напряжения.
• Установить черный вывод тестера на «минус», красный щуп присоединить к разъему колодки.

Если проход у электричества на датчик ничего не мешает, нет потери напряжения, на экране тестера высветится значение 5 В. Допустимое отклонение ±1 %.

Вторым этапом проверяется качество выходного сигнала от электрической части регулятора. Проверка сигнала от датчика по шагам.

Черный щуп от тестера присоединяется на минусовый вывод АКБ, красный щуп соединяется с сигнальный провод регулятора (чаще провод расположен в колодке посередине в красной оплетке).

Завести мотор, дать поработать 1 минуту на минимальных оборотах холостого хода. В таком режиме оборотов выходное напряжение на ДДТ должно оставаться минимальным 1.3 В.

Датчики дизельных систем COMMON RAIL типа BOSCH

Производительные системы прямого впрыска топлива COMMON RAIL от Бош получили большую популярность благодаря эффективности, снижению расхода топлива и надежности. Существует три разновидности систем топливоподачи, каждая из которых оснащается ТНВД определенного класса и уровня:

• с регулировочным клапаном на рампе высокого давления;
• регулировка топлива на патрубке высокого давления при выходе на ТНВД;
• тип «двойной контроль», с двумя РДТ на магистралях высокого и низкого давления.

Точно определить, где находится регулятор, можно после изучения системы топливоподачи конкретного двигателя. Первичную диагностику рекомендуется проводить мультиметром. Оригинальные датчики Бош для COMMON RAIL имеют срок эксплуатации от 10 лет, выходят из строя в последнюю очередь, поэтому при любых нарушениях в режиме работы дизельного мотора диагностику начинают с проверки форсунок, ТНВД, качества дизеля.

Самостоятельно поменять РДТ можно за 15 минут в гараже, процедура достаточно простая. Но чтобы менять элемент необходимо полностью удостовериться, что некорректная работа ДВС связана с выходом из строя регулятора.

Изучаем автомобиль: для чего нужен регулятор давления топлива

Давление топлива – в числе наиболее существенных показателей, что используются в диагностике работы двигателей и для поддержания нужного состояния бензина в машине требуется регулятор такого давления.

• Для чего нужен регулятор давления топлива
• Признаки неисправности регулятора давления топлива
• Возможные причины поломки
• Как проверить регулятор давления топлива
• В заключение.

Регулятор давления топлива(РДТ) — это устройство, предназначенное для поддержания оптимального давления внутри топливной рейки при различной рабочей интенсивности. Поддерживать правильное рабочее давление очень важно так как это напрямую влияет на количество топлива поступаемого в камеру сгорания. С помощью регулятора давления топлива можно управлять меняющимися нагрузками на двигатель. Топливная система обеспечивает «питание» двигателя, поддерживая определенное давление. Горючее поступает из бака, проходит очистку, затем в регуляторе бесперебойно поддерживается его напор.

Для чего нужен регулятор давления топлива

Разберемся, что же такое регулятор давления топлива, и для чего он нужен. Он одновременно оказывает давление на топливо и является пружиной коллектора впуска. Эти процессы необходимо уравнять, чтобы двигатель мог работать правильно. При поломке этого регулятора падает давление и мотор начинает функционировать с перебоями. Прежде всего это сказывается на качестве езды, в частности увеличивается время разгона. Это первые сигналы того, что мотор работает неправильно. Нельзя ими пренебрегать. В дальнейшем это ведет к выходу из строя двигателя.

Признаки неисправности регулятора давления топлива

Но давление топлива не зависит только от одного регулятора. Также необходимо проверить целостность топливных магистралей и функционирование топливного насоса. Иногда уже по звучанию мотора очевидно – регулятор работает некорректно. Но этот метод не всегда работает, и чаще появляются отрицательные моменты в работе машины. Самое важное при появлении каких-либо изменений – вовремя обратить на них внимание и предпринять меры для проверки и устранения неполадок.

Если сломался клапан регулятора, в этом случае «лишнее» горючее не возвращается обратно в бак для дальнейшего использования и увеличивается напор топлива.

Симптомы, которые чаще всего указывают на то, что функции регулятора топливного давления выполняются не правильно:

• некорректная работа двигателя – неровный звук мотора (слышно громыхание);
• случаи «заглохания» мотора в нейтральном положении; но этот момент не является показателем только неисправности работы регулятора топлива, здесь причины могут быть разные (некорректный монтаж приводного ремня, испорченные свечи), и важно обратиться к грамотному специалисту, для того чтобы правильно определить, в чем действительно проблема;
• во время езды чувствуются рывки в работе мотора;
• сильный запах угарного газа – проверяется либо «на нюх», либо специальным прибором;
• слабый разгон;
• замедленная реакция автомобиля при нажатии на газ (конечно же, если это не является спецификой машины);
• повысился расход топлива.

Возможные причины поломки

Отметим возможные причины для появления неисправностей у нашего регулятора:

• не использование авто в течение долгого времени;
• некачественное топливо (или смешанное с водой).

В случае проявления чего-либо из описанного необходимо проверить сам регулятор. Для проверки пользуются прибором, который называется «манометр». Подойдет для этого воздушный (или шинный) вариант, он есть у многих автовладельцев.

Как проверить регулятор давления топлива

Важно помнить, что проверку напора топлива по правилам проводят в 4 режимах работы мотора. Для этого нужно измерить уровень в следующие моменты:

• когда машина заводится;
• при нейтральном ходе;
• сняв трубку с регулятора;
• пережав трубку обратного тока.

Манометр подключается рядом с топливной трубкой. Если все работает правильно, то при заведенном двигателе давление в системе подачи топлива должно повыситься. В противном случае смените вакуумный шланг. После чего необходимо снова измерить. Если все осталось без изменений, тогда дело, несомненно, в регуляторе. Он не ремонтируется, так что единственно правильный вариант в этом случае будет – приобретение нового.

Замена регулятора – работа несложная и провести ее можно самостоятельно своими руками. Но если есть сомнения, можно обратиться к мастерам своего дела. Для того чтобы самим справиться с этой задачей, необходим ключ 24 размера. После окончания работ необходимо завести мотор и убедиться, что мотор работает ровно, без постороннего шума.

В заключение.

Очень полезно знать особенности топливной системы автомобиля. Вы будете держаться уверенно и покажете, что понимаете проблему. Это, в свою очередь, обезопасит от необоснованных трат при обращении в автосервис.

И в качестве завершения отметим, что не стоит постоянно прислушиваться к мотору, выискивая признаки его неисправности. Устройство регуляции давления топлива – деталь достаточно надежная и крепкая, она редко выходит из строя.

Датчик давления топлива ВАЗ 2110: замена, неисправности

Print this article Font size 16

Примечательно, что регулятор давления топлива на автомобиле ВАЗ 2110 обладает совсем небольшим весом, он стоит очень дешево по сравнению со множеством автозапчастей. Но при этом данное устройство играет незаменимую, крайне важную роль в функционировании всей топливной системы.

Что уж говорить, от этого датчика во многом зависит расход топлива, а также мощность мотора. Потому владельцам ВАЗ 2110 обязательно следует знать, как работает этот агрегат, каковы его основные признаки поломки, а также каким образом выполняется замена датчика.

Устройство

Регулятор включает в себя две полости — топливную и вакуумную. Внутри вакуумной находится мембрана, реагирующая на давление воздуха, который поступает из силового агрегата. Внутри топливной полости располагается топливо под высоким давлением.

Схема

Силе давления топлива противостоит клапанное устройство. Если давление оказывается чрезмерно высоким, избыточное его количество возвращается обратно по средствам сброса.

Замена

Нужно, чтобы уровень бензина был не более половины объема бака. Далее действуем так:

• Отключаем «минус» АКБ;
• Убираем заднее сиденье;
• Снимаем у лючка крышку;
• Электроразъем отсоединяем;
• Отводим трубку подачи топлива, отвернув штуцер;
• То же проделываем с трубкой сливного трубопровода;
• Снимаем прижимное кольцо (оно закреплено гайками под ключ на 7);
• Аккуратно выводим из отверстия бака поплавок, снимаем электробензонасос вместе с датчиком уровня топлива;
• Отсоединяем с помощью отвертки датчик уровня топлива;
• Отводим фиксаторы и снимаем сам бензонасос с направляющих;
• Обратная установка нового насоса Bosch осуществляется несложно и понятно.

Как работает регулятор

Регулятор топлива следит за сохранением разности воздействий на мембрану с двух сторон, то есть обеих полостей. Лишь при таких условиях двигатель сможет нормально функционировать.

Схема топливной системы

Датчик служит для поддержания перепадов давления вне зависимости от текущих оборотов двигателя. Впрыск топлива будет невозможным, если давление в коллекторе окажется равным или большим, чем в форсунках. Форсунки обязаны иметь более высокие показатели давления.

Если все работает хорошо, наблюдаются следующие процессы:

• Снижается разряжение в полости всасывающее коллектора при спокойной работе оборотов;
• В ответ на это давление топливо в рампе и его подача к форсункам увеличивается.

Чего ждать от нерабочего обратного клапана

Хорошего — ничего. Как минимум это затрудненный пуск. Завоздушивание системы питания дизеля — это довольно проблематичная поломка в дороге. Инжекторные системы питания тоже не любят воздуха в системе. Неприятности начинаются тогда, когда мы глушим мотор, а топливо, которое должно ждать следующего пуска (в системе должно сохраняться рабочее давление), уходит в бак по рабочей магистрали, а его место занимает воздух. Теперь, чтобы запустить двигатель, необходимо привести в норму давление в системе и подать топливо к форсункам. Для этого нужно крутить мотор стартером секунд 40-50, поэтому о пуске с полоборота речи быть не может.

Неисправности

Изношенные колечки

Если датчик начинает неисправно работать, это можно определить по характерным признакам, свидетельствующим о наличии поломки:

• Двигатель начинает работать неустойчиво;
• Мотор не может работать на холостых оборотах;
• Мощность пропадает, чувствуется ее недостаток;
• Во время движения пропадают обороты на некоторое время;
• Расход топлива значительно увеличивается;
• Повышается уровень выбросов из выхлопной системы;
• Машина, которая стояла некоторое время, заводится тяжело, наблюдается длительное вращение стартера.

Все это говорит автовладельцу о том, что с регулятором давления топлива приключилась беда, необходимо срочно вмешаться в ситуацию, решить проблему как можно быстрее.

Проверка

Если вы обнаружили характерные симптомы, для начала рекомендуем вам убедиться, что проблема с автомобилем связана конкретно с этим датчиком.

Инспекция проводится следующим образом:

• На торцевой части блока рампы находится штуцер, предназначенный для проверки показателя давления;
• Он прикрыт пробкой, которую вам необходимо открутить;
• На днище этой пробки есть кольцо, компенсирующее расстояние;
• При наличии следов повреждений или дефектов на кольце, обязательно замените его на новое;
• Теперь возьмите колпачок от шины, и ее задней частью открутите золотник. Он находится в середине штуцера;
• Теперь к штуцеру подключается гибкий шланг от измерительного устройства. Можете использовать обычный манометр, которым вы пользуетесь при подкачке колес;
• Зажмите шланг хомутом и начинайте проверку;
• Включите холостой ход, поскольку при нем разряжение наиболее низкое, а давление топлива — самое высокое;
• Запустите двигатель. Прибор должен показать 2,9-3,3 единицы;
• Теперь проверьте показания, только уже без вакуумного шланчика;
• Сняв его, манометр должен выдать около 0,2-0,8 единиц. Если же изменения не произошли, тогда регулятор точно вышел из строя и нуждается в замене.

Схема топливной системы на ВАЗ-2112 инжектор 16 клапанов: фото

Топливная система, одна из самых важных составляющих в любом автомобиле. Ведь без неё просто-напросто нельзя представить полноценную эксплуатацию транспортного средства. И для того, чтобы вы могли себе представлять из чего же состоит топливная система на вашем ВАЗ-2112, ниже мы представим Вам её подробную схему, с подробным описанием каждого из основных элементов.

Подробная схема топливной системы

Подробная схема топливной системы.

1 — форсунки; 2 — пробка штуцера для контроля давления топлива; 3 — рампа форсунок; 4 — кронштейн крепления топливных трубок; 5 — регулятор давления топлива; 6 — адсорбер с электромагнитным клапаном; 7 — шланг для отсоса паров бензина из адсорбера; 8 — дроссельный узел; 9 — двухходовой клапан; 10 — гравитационный клапан; 11 — предохранительный клапан; 12 — сепаратор; 13 — шланг сепаратора; 14 — пробка топливного бака; 15 — наливная труба; 16 — шланг наливной трубы; 17 — топливный фильтр; 18 — топливный бак; 19 — электробензонасос; 20 — сливной топливопровод; 21 — подающий топливопровод.

Ниже мы рассмотрим основные элементы топливной системы отдельно.

Топливный бак

Демонтированный бензобак ВАЗ-2112.

Залитый бензин подаётся из бака, который находится в задней части автомобиля, в районе расположения дивана. Бак сделан из стали, и собран путём сварки двух штампованных частей. Бензин подаётся в бак через специальную горловину, из бензостойкого шланга сделанного из резины, закреплённого между собой хомутами.

Бензонасос

Бензонасос ВАЗ-2112 1139009

Бензонасос – это устройство электрического функционала, погружное, установленное непосредственно в сам бензобак. Этот насос запускается по сигналу от контроллера ЭБУ, которое отвечает за работу впрыска топлива, через реле, когда включается зажигание. Если бензонасос не качает, двигатель не заведётся! Рабочее давление насоса не менее 2,8-3 бар (атмосфер – прим.). Для того, чтобы добраться к нему, достаточно поднять задний диван и открутить технический люк.

Фильтр тонкой очистки

Новый фильтр готов к установке.

От бензонасоса по гибкому шлангу из стали, бензин под воздействием давления проходит к фильтру тонкой очистки. Фильтр выполнен из стали и разобрать его нельзя. Внутри установлен специальный, бумажный отфильтровывающий элемент. На крышке корпуса находится специальная стрелка, созданная для наглядного указания при монтаже, показывающая направление передвижения бензина в системе.

О замене топливного фильтра в этом материале.

Топливная рампа

Через стальные трубки топливопровода после фильтрации, бензин проходит прямо к топливной рампе. Она предназначена для передачи бензина к распылению и смонтирована на «выпуске». С одной стороны топливной рампы находится РДТ, с другой, штуцер контролирования давления бензина. Давление в рампе в рабочем состоянии должно быть от 2,8 до 3,2 бар (2,8-3,2 атмосфер – прим.) – этот показатель зависит от стабилизации в ресивере, указывая постоянные показатели разногласия в них. Это нужно для того, чтобы дозировать оптимальное количества бензина в форсунки.

Регулятор давления топлива

При демонтаже соблюдайте аккуратность.

РДТ — это специальное устройство с клапаном, собранное со специальной диафрагмой с фиксатором на пружине. Под воздействием этого элемента рабочее положение находится в запертом типе. Также она создана разделить внутреннее пространство самого регулятора на две закрытые полости – воздушную и топливную.

Полость для воздуха — связана со шлангом и ресивером, а для топлива связана с самой конструкцией на рампе.

Во время эксплуатации мотора, разряжение преодолевает возникающее сопротивления, которое создаёт пружина и пытается затянуть диафрагму, тем самым открывая клапан. А с другой позиции в это время на диафрагму давит бензин, также воздействуя на пружину. В результате такого действия клапан приоткрывается и часть топлива спускается обратно в бензобак через топливопровод.

Когда «газ» нажат, разрежение за ДЗ (заслонки дросселя — прим.) становится меньше, а диафрагма под воздействием пружины закрывая задвижку, увеличивает давление топлива. А если она закрыта, разряжение максимально оттягивает клапан – снижая давление топлива.

Общий перепад давления в датчике обуславливается жёсткостью пружины и размерами отверстия. Регулировке он не подлежит, является неразборным элементом, и когда выйдет из строя подлежит замене.

Форсунки

Топливная рампа с форсунками

Форсунка — это специальный электромагнитный клапан, который нужен для передачи бензина в коллектор, при подаче на него тока, и закрытия под воздействием возвращающей пружины при отключении энергии. Монтируются на место фиксации через специальные кольца из резины и держатся там металлической скобой. Управляет ей ЭБУ от системы впрыска. При появлении обрыва, либо КЗ проводки на впрыске, следует заменить форсунки.

Система впрыска

Система впрыска, в которой предусмотрена обратная связь устанавливается уловитель для испарений топлива. Оно представляет собой смонтированный под капотом адсорбер, сепаратор, шланги соединения и клапана. Действие её состоит в следующем:

• Пары топлива, скапливающиеся в баке, от части конденсируются в сепараторе, а затем сливаются обратно в бак. А оставшиеся проходят сквозь двухходовой и гравитационный клапаны.
• Двухходовой клапан предотвращает чрезмерное понижение и повышение давления внутри топливного бака, а гравитационный исключает вытекание топлива при опрокидывании автомобиля.

Система улавливания паров

Так выглядит адсорбер на ВАЗ-2112.

После, пары топлива через один штуцер уходят в подкапотное пространство – а именно в адсорбер, где для их поглощения установлен уголь. Второй штуцер у адсорбера при помощи трубки соединён с узлами дросселя, а третий напрямую с атмосферой. Однако, когда мотор не запущен, 3-тий штуцер перекрывается клапаном и в таком состоянии остальные элементы не связываются с воздухом. А во время пуска мотора, контроллер у системы отвечающей за впрыск подаёт сигнал на клапаны с частотой в 15-16 Гц, сообщая сам адсорбер с атмосферой. Во время такой работы, если расход воздуха будет выше, и больше будет проходить интенсивность импульсов, то продувка будет происходить гораздо эффективнее.

А где этой обратной связи нет, пары топлива «ловятся» лишь сепаратором и одним обратным клапаном.

Система забора воздуха

При монтаже нового фильтра, соблюдайте правила установки.

Элемент фильтрации воздуха устанавливается в специальный пластиковый корпус и крепится на трёх резиновых элементах (опорах – прим.). Это устройство для фильтрации – сделано в основном из бумажной основы, и во время монтажа, его многочисленные гофры обязаны находится согласно указателям стрелок, то есть параллельно самой машине.

Топливная схема под капотом — адсорбер и корпус воздушного фильтра

Минуя элемент фильтрации, воздух переходит через датчик (ДМРВ – прим.) и попадает в шланг впуска и после чего прямиком к дроссельному узлу. Дроссельная заслонка в сборе крепится на ресивере, и во время нажатия на педаль «газа» приоткрывается, тем самым изменяя показатель поступающего в систему воздуха, с одновременным регулированием добавления смеси топлива. Ведь раздача топлива, напрямую зависит от количества израсходованного топлива.

Во время работы двигателя на холостом ходу, когда дроссельная колонка закрыта, воздух попадает в систему через РХХ (регулятор холостого хода – прим.) и управляется контроллером. Если обороты холостого хода не устойчивы, то необходимо проверить работу регулятора холостого хода.

Регулятор холостого хода – не разборный, во время выхода из строя ему может понадобится очистка или замена на новый.

На сайте вы найдете информацию о том как сделать качественный ремонт автомобиля своими руками, подробные фото отчеты по ремонту ауди с4, а также много полезной информации о диагностике и профилактике неисправностей.

Top menu

• Главная
• Карта сайта
• Шинный калькулятор
• Форум
• Новости
• Обратная связь

поиск google

Breadcrumbs

Меню сайта:

• Техническое обслуживание
• Устройство и принцип действия
• Диагностика и устранение неисправностей
• Фото отчеты ауди с4
• Cоветы автомобилистам

Последние публикации

Перетяжка потолка ауди 100 с4.(Часть 3)

В первой и второй частях мы снимали обшивку потолка, сегодня же мы займемся самой перетяжкой.

Перетяжка потолка ауди 100 с4.(Часть 2)

Продолжим снятие обшивки потолка. В первой части мы сняли обшивку люка и накладки передних стоек. Сегодня мы все-таки снимем потолок.

Перетяжка потолка ауди 100 с4.(Часть 1)

В уже не молодых автомобилях, не редко можно столкнуться с проблемой провисания потолка. Происходит это, как правило, по двум причинам:

Принцип работы регулятора давления топлива.

Количество впрыскиваемого топлива зависит от времени работы форсунки, от давления топлива внутри топливной рейки и давления (разряжения) внутри впускного коллектора.

Для того чтобы учесть три этих фактора и точнее рассчитать количество впрыскиваемого топлива, в системах с рециркуляцией топлива, устанавливается регулятор давления. Регулятор давления топлива устроен таким образом, что он поддерживает разницу давлений, давление топлива на форсунке и давление воздуха во впускном коллекторе, излишки топлива направляются обратно в бак по обратной магистрали. Для поддержания этой разницы на всех форсунках, регулятор устанавливается в конце топливной рейки.

В системах без рециркуляции топлива, регулятор давления топлива устанавливается в топливном баке и устроен таким образом, что поддерживает одно и тоже давление топлива по отношению к атмосферному. Получается, что в этом случае разница между давлением топлива и давлением во впускном коллекторе не является постоянной и поэтому в этом случае она учитывается в продолжительности впрыска.

Давайте рассмотрим устройство регулятора давления топлива в системе с рециркуляцией топлива подробнее.

Рис 1 – Регулятор давления топлива.

1 – Соединение с впускным коллектором. 2 – Пружина. 3 – Держатель клапана. 4 – Мембрана. 5 – Клапан. 6 – Подача топлива. 7 – Возврат топлива в бак.

Регулятор давления топлива разделен мембраной 4 на две камеры: топливную и пружинную. Держатель клапана 3 выполнен заодно с мембраной 4 и прижимает клапан 5 к седлу. Снизу на мембрану действует давление топлива подаваемого в камеру через впускные отверстия 6, а сверху давление пружины и давление во впускном коллекторе (разряжение). Если давление топлива превышает усилие пружины, то клапан приоткрывается и перепускает топливо в возвратный трубопровод, также при этом учитывается давление во впускном коллекторе.

Со временем пружина в регуляторе может просесть и не создавать нужного усилия, в результате часть топлива будет устремляться обратно в бак, тем самым снизится давление в топливной рейке. В итоге у нас будет недостаток топлива и потеря мощности в двигателе.

Также может происходить подклинивание клапана, в этом случае давление в топливной рамке будет меняться не закономерно, вследствие чего может наблюдаться не устойчивая работа двигателя, дерганье при разгоне.

Признаки неисправности регулятора давления топлива: все, что нужно знать о проблеме

Регулятор давления топлива используется для создания нормальной топливовоздушной смеси в камерах сгорания инжекторных силовых установок. Признаки неисправности регулятора давления топлива могут отличаться для каждого случая. Для выявления поломки не требуется наличие специализированного образования. Автомобилист может самостоятельно определить неисправность.

1. Для чего нужен регулятор давления топлива
2. С циркуляцией топлива
3. Без циркуляции топлива
4. Неисправности регулятора давления топлива
5. Нарушение целостности корпуса
6. Заклинивание запорного механизма
7. Перелом пружины
8. Засор каналов
9. Проверка и замена регулятора давления топлива

Для чего нужен регулятор давления топлива

На инжекторных моторах воздушная масса поступает в камеры сгорания из впускного коллектора, а топливо из форсунок. Бензин подается к распылителям под давлением через топливную рейку. Регулятор давления топлива (РДТ) нужен для корректировки давления бензина поступающего к форсункам.

На большинстве автомобилей регулятор давления топлива представляет собой устройство механического типа. На некоторых моделях управление клапаном осуществляет электронный блок.

Основными составляющими РДТ являются:

1. Корпус. Изделие герметично. Это предотвращает утечку бензина из системы.
2. Эластичная мембрана. С помощью диафрагмы регулируется давление.
3. Шток диафрагмы. Используется для свободного перемещения мембраны внутри корпуса.
4. Пружина. Удерживает запорный механизм в закрытом положении.
5. Обратный клапан. Не допускает обратного движения топлива.

Предназначение РДТ заключается в том, чтобы при разных оборотах коленчатого вала сохранять нужное давление топлива в системе. Принцип действия регулятора отличается в зависимости от типа топливной системы автомобиля. Инжекторные двигатели бывают с топливными системами 2 видов.

С циркуляцией топлива

Конструкция предусматривает постоянное перемещение бензина из бака к топливной рейке и обратно. При этом жидкость подается в бак по отдельному трубопроводу (обратке). РДТ устанавливается на рейке после форсунок. Это дает возможность поддерживать одинаковое давление для всех распылителей.

Регулятор давления соединяют впускным штуцером с рейкой, а выпускным – с обраткой. Вакуумная полость детали соединяется с впускным коллектором.

Регулировка давления осуществляется следующим образом:

1. Бензин поступает в герметичную полость устройства. Поступлению жидкости в обратном направлении препятствует обратный клапан. Выходное отверстие заблокировано запорным механизмом, соединенным с мембраной.
2. По мере накачивания горючего насосом давление в герметичной полости повышается.
3. С обратной стороны диафрагмы, в полости соединенной с впускным коллектором создается вакуум. Это способствует смещению мембраны.
4. Диафрагма открывает запорный механизм. При этом часть жидкости перетекает в обратный трубопровод.

На холостом ходу дроссельная заслонка закрыта, при этом образуется сильное разрежение. Мембрана открывает запорный механизм, давление в топливной системе понижается. Чем сильнее открывается дроссельная заслонка, тем выше становится давление. Так показатель зависит от оборотов коленчатого вала.

Без циркуляции топлива

Регулятор установлен непосредственно в баке. Излишки бензина сбрасываются в емкость еще до подачи в магистраль. Преимуществом такой системы является отсутствие нагрева жидкости поступающей обратно в бак.

Регулятор такого типа не соединен с впускным коллектором. Перемещение диафрагмы происходит под действием избыточного давления топлива. Во избежание образования вакуума с обратной стороны мембраны полость сообщена с атмосферой.

Неисправности регулятора давления топлива

Выход из строя РДТ предусматривает поступление в камеры сгорания неправильной топливовоздушной смеси. Это приводит к перебоям в работе силового агрегата. Владелец автомобиля может самостоятельно выявить поломку по следующим признакам:

1. Наличие сильного запаха бензина в отработавших газах. Обогащенная смесь в рабочем цилиндре сгорает не полностью. При этом как на холостом ходу, так и при нажатии на педаль акселератора из выхлопной трубы идет черный дым.
2. Плавающие обороты. Силовой агрегат на холостом ходу работает неустойчиво. Наблюдается периодическое повышение и понижение оборотов коленчатого вала.
3. Самопроизвольная остановка двигателя. Недостаток или переизбыток бензина в камере сгорания может привести к невозможности воспламенения топливовоздушной смеси.
4. Ухудшение мощности и динамических показателей. Транспортное средство плохо реагирует на нажатие педали акселератора. При движении наблюдаются рывки.
5. Увеличение расхода. Неправильное соотношение воздушной массы и бензина приводит к резкому увеличению расхода.

При выявлении поломки следует незамедлительно заменить деталь. Это позволит избежать более серьезных неисправностей. В зависимости от типа поломки признаки выхода из строя РДТ отличаются.

Нарушение целостности корпуса

Плохое качество топлива, наличие в нем посторонних примесей и другие негативные факторы способствуют разрушению корпуса. Устройство перестает нормально работать. Выявить небольшую утечку жидкости достаточно сложно. Это обусловлено тем, что бензин быстро испаряется. В месте установки образуются подтеки и пятна.

При выявлении нарушения целостности корпуса следует незамедлительно заменить изделие. Утечка может спровоцировать возгорание.

Заклинивание запорного механизма

Мембрана не может открыть запорный механизм. При этом избыточная жидкость не возвращается в бак. Это приводит к обогащению топливовоздушной смеси и увеличению расхода. Динамические показатели транспортного средства снижаются, из выхлопной трубы идет черный дым.

Заклинивание механизма может быть вызвано как естественным износом деталей, так и наличием в жидкости посторонних примесей. Ремонт регулятора невозможен. При заклинивании запорного механизма потребуется полная замена изделия.

Перелом пружины

Ухудшение прочностных характеристик пружины или ее перелом способствует постоянному сбросу топлива обратно в бак. К форсункам подается низкое давление. Признаком такой неисправности является то, что двигатель не может набрать высокие обороты. Возможен затрудненный запуск силовой установки.

Засор каналов

Использование горючего низкого качества может привести к засору каналов посторонними примесями. Это снижает пропускную способность регулятора. Некоторые специалисты проводят чистку каналов. Такая процедура позволяет ненадолго восстановить работоспособность детали. Засор каналов характеризуется обогащением топливовоздушной смеси.

Проверка и замена регулятора давления топлива

Для проверки работоспособности узла необходимо использовать измерительные приборы и специализированное оборудование. Для диагностики можно обратиться в мастерскую по ремонту. При необходимости можно самостоятельно проверить РДТ в системе с циркуляцией. Сделать это можно следующим образом:

1. К подающему трубопроводу подключить манометр.
2. Запустить силовую установку. Мотор должен работать на холостых оборотах.
3. Замерить давление.
4. Отключить шланг, соединяющий вакуумную полость и впускной коллектор.

После отключения шланга давление должно возрасти на 10-20%. Показатели отличаются, учитывая конкретную модель автомобиля. Если показатель не меняется, это свидетельствует о нарушении работоспособности детали.

Без использования специализированного оборудования можно выявить перелом пружины. Необходимо отключить шланг штуцера ведущего к обратке, прокрутить маховик двигателя стартером. Если при вращении стартером из штуцера непрерывно поступает горючее, значит регулятор неисправен.

Замена РДТ проводится автомобилистом самостоятельно. Демонтаж происходит в следующей последовательности:

1. Отсоединить шланг соединяющий вакуумную полость и коллектор.
2. Отключить обратный трубопровод, соединяющий изделие с бензобаком.
3. Открутить крепежные элементы фиксирующие регулятор на топливной рейке.
4. Демонтировать изделие с посадочного места.

Установка деталей осуществляется в обратной последовательности. Если монтируют бывшее в употреблении изделие, необходимо заменить уплотнения герметизирующие магистраль.

Выход из строя РДТ приводит к перебоям в работе силового агрегата. При необходимости можно самостоятельно определить неисправность. Выход из строя устройства требует его замены.

Какого типа система подачи топлива установлена на вашем автомобиле? Проводили ли вы самостоятельно замену регулятора давления?

В видео ниже предлагаем узнать простой метод проверки работоспособности регулятора давления топлива, на случай если есть подозрения что клапан не держит давление:

Чем опасен гидроудар двигателя — ремонт и последствия для автомобиля. Об этом в нашей предыдущей статье.

Клапан топливной рампы системы Common Rail

Клапан сброса давления в топливной рампе Common Rail

В данной статье рассмотрим устройство, конструкцию, место установки и принцип работы клапана сброса давления топливной системы дизельных двигателей типа Common Rail. Данный клапан имеет множество названий и часто на просторах интернета его называют не совсем корректно. Давайте разберем наиболее распространенные названия и определимся что верно, а что нет. В терминологии Bosch он именуется просто: клапан-регулятор давления. Исходя из его устройства и назначения верными также будут названия: клапан сброса давления топлива или аварийного сброса, предохранительный клапан и клапан ограничения давления топлива в топливной рампе. А такие названия, как редукционный клапан топливной рампы или обратный клапан будут не совсем корректны. Редукционные клапаны обеспечивают постоянное (редуцированное) давление на выходе и данный клапан никак не может соответствовать данной характеристики. Более подробно про редукционные клапаны можно почитать в Википедия. По принципу работы данный клапан является предохранительным. По классификации товарной номенклатуры ВЭД ЕАЭС данный клапан относится к категории «Клапаны предохранительные или разгрузочные», код ВЭД 8481401000.

Назначение клапана

Клапан сброса давления в топливной рампе Common Rail выполняет функцию предохранительного клапана. В случаях превышения установленных показателей давления клапан ограничивает давление в аккумуляторе Common Rail путем открытия сливного канала. Максимальное давление топлива в рампе, кратковременно допускаемое данным клапаном, чаще всего варьируется в диапазоне 1500 — 2300 бар и зависит от производителя и конкретной модели топливной системы.

Место установки клапана

Клапан сброса давления устанавливается (вкручивается) непосредственно в топливную рампу/рейку. На рисунке 1 данный клапан обозначен справа под номером 5. С правой стороны под №5 установлен предохранительный клапан сброса давления, с левой стороны под №8 установлен электрический датчик давления топлива. Клапан сброса давления всегда соединен с возвратной магистралью для возврата топлива.

Принцип работы клапана

Алгоритм работы клапана достаточно прост. В штатном режиме и рабочем давлении в топливной рампе (аккумуляторе) клапан находится в закрытом положении — встроенная пружина прижимает и удерживает плунжер в седле, и слив топлива из аккумулятора в возвратную магистраль не происходит. Как только давление в топливной рампе становится больше заданного значения, плунжер под действием силы давления топлива отжимается, преодолевая сопротивление возвратной пружины клапана, и топливо под давлением через образовавшийся зазор попадает во внутреннюю полость плунжера и далее в возвратную магистраль — в результате топливо уходит обратно в бак. Далее давление топлива в топливной рейке нормализуется и клапан закрывается.

Клапан сброса давления — схема и устройство

На рисунке №2 приведена краткая схема работы и устройство механического клапана аварийного сброса топлива. Данные клапаны бывают механические (прямого действия), реже встречаются электро-механические клапаны (непрямого действия). Механические предохранительные клапаны, как на нашем примере, включают в себя:

• Корпус с наружной резьбой для установки в топливную рампу.
• Сливной канал для возврата топлива.
• Плунжер с конической частью.
• Возвратная пружина.

Регуляторы давления дизельного топлива (нефтепродуктов)

Регуляторы давления нефтепродуктов предназначены для работы с такими средами как: дизельное топливо, бензин, керосин, органические и минеральные масла и иные жидкости на основе нефти. Особенностью конструкции регуляторов дизельного топлива является наличие уплотнений по штоку и мембраны выполненной из маслобензостойких материалов – NBR, позволяющего работать регулятору в этих средах.

По принципу работы-конструкции регуляторы изготавливаются:

• регуляторы давления «после себя» РА-А NBR.
• регуляторы давления «до себя» РА-В NBR.

Хотите купить регулятор давления топлива или получить больше информации?
Звоните: Санкт-Петербург: +7 (812) 612-74-54 и Москва: +7 (495) 984-04-29 и пишите: terminspb@mail.ru

Уплотнение в затворе:

Не более 25 сек

Диапазоны настройки пружин:

• 0 – 0,01 … 0,1 МПа (серая пружина)
• 1 – 0,04 … 0,16 МПа (желтая пружина)
• 2 – 0,1 … 0,4 МПа (красная пружина)
• 3 – 0,3 … 0,7 МПа (синяя пружина)
• 4 – 0,6 … 1,2 МПа (черная пружина)

	Dn	Kvs *	Габаритные размеры
			L1	H1	B
	15	2,5	130	535	47,5
	20	4,0	150	545	52,5
	25	6,3	160	575	57,5
	32	10	180	595	67,5
	40	16	200	600	72,5
	50	25	230	610	80,0
	65	40	290	625	90,0
	80	63	310	630	97,5
	100	100	350	660	107,5
	125	125	400	690	122,5
	150	160	480	740	140,0

* — могут быть поставлены регуляторы с иными значениями Kvs, не указанными в таблице. Значения возможных Kvs уточняйте у менеджеров при заказе.

Регуляторы давления нефтепродуктов «после себя» РА NBR применяются для снижения давления в магистралях транспортировки нефтепродуктов.

Регуляторы давления нефтепродуктов «до себя» применяются в котельных установках системах циркуляции подачи топлива для поддержания заданного значения давления топлива перед горелками вне зависимости от расхода и количества работающих горелок. Так же регуляторы РА NBR могут применяться как циркуляционные регуляторы в насосных установках для защиты систем от превышения давления при снижении и/или прекращении расхода (потребления).

Примеры схем установок регуляторов давления РА NBR

Схема установки регулятора РА NBR
в качестве циркуляционного регулятора «до себя» для насосной станции

Регулирование давления системы холодной или горячей воды, отопления.

Схема установки регулятора РА NBR
в качестве регулятора подпора «до себя» для подачи топлива к горелкам

Признаки неисправности регулятора давления топлива. Устройство и ремонт регулятора давления топлива

Регулятор давления топлива инжектора — одна из деталей ДВС, поддерживающая в топливных форсунках необходимое давление горючего в зависимости от выбранного режима работы двигателя. Стабильность работы мотора и производительность форсунок напрямую зависят от исправности работы регулятора давления топлива.

Поскольку РДТ относится к категории мембранных клапанов, признаки неисправности регулятора давления топлива и его выход из строя могут оказать негативное влияние на работу двигателя. Осуществление регулярной диагностики регулятора, устранение его неисправностей и необходимый ремонт — процедуры, знать о которых необходимо каждому автовладельцу.

Функции регулятора давления топлива

Нормальная работа форсунок двигателя с учетом определенного режима его функционирования зависит от давления горючего в системе, поддержанием которого занимается указанный регулятор. Проще говоря, основной задачей РДТ является изменение количества и интенсивности подачи в цилиндры мотора топлива.

Где находится регулятор давления топлива

Мембранный клапан-регулятор, на который оказывается давление горючего с одной стороны, а с другой — усилие пружины, используется для более точного дозирования топлива и поддержания постоянного давления в системе. Регулятор давления топлива ВАЗа такого типа устанавливается в те системы, в которых присутствует «обратка». В них он размещается в топливной рампе. Реже деталь устанавливается в топливном баке, но при этом у подобных систем отсутствует обратная магистраль. О том, как работает регулятор давления топлива в зависимости от его расположения, рассказано ниже.

Расположение регулятора в топливной рейке

Одна из самых распространенных схем размещения: регулятор давления топлива ВАЗа располагается на топливной рейке. Принцип работы элемента заключается в нагнетании горючего по магистрали из топливного бака посредством топливного насоса. На регулятор оказывает давление горючее. Сам РДТ состоит из двух отдельных полостей-камер, разделенных мембраной: камеры для топлива и пружинной камеры. Сквозь специальные отверстия для впуска в регулятор поступает топливо, которое оказывает давление на мембрану с одной стороны; с другой на нее давит пружина и давление впускного коллектора. Если топливо оказывает большее давление, чем усилие пружины и впускное давление, то регулятор открывается, благодаря чему в «обратку» сбрасывается часть топлива. Излишки горючего направляются обратно в топливный бак по обратной магистрали.

Расположение регулятора в топливном баке

РДТ размещается непосредственно в топливном баке в системах, в которых отсутствует обратная магистраль. Достоинством подобной системы является отсутствие дополнительного трубопровода. Необходимый объем топлива подается непосредственно из бака, то есть в подкапотном пространстве не скапливается лишнее горючее, соответственно, нет необходимости направлять его обратно в бак. Благодаря такой конструкции топливо не перегревается и меньше испаряется, что является дополнительным преимуществом.

Электронная схема регулировки давления топлива

Регулировка давления горючего в системе осуществляется посредством электронной схемы, конструкция которой не подразумевает наличия механического регулятора. Контролем давления в подобных системах занимается электробензонасос. Установленная в нем электронная система управления фиксирует напряжение и регулирует объемы подаваемого горючего. Преимуществами использования датчика регулятора давления топлива является максимальная экономия и снижение степени нагрева топлива.

К форсункам двигателя подается только строго ограниченное количество топлива, необходимое для выбранного режима работы мотора и конкретных условий его эксплуатации. Избыточное давление не повышается до критической отметки благодаря присутствию клапана сброса.

Основные симптомы неполадок регулятора давления топлива

Во время диагностики системы питания двигателя необходимо учитывать признаки неисправности регулятора давления топлива. Основными симптомами, связанными с неполадками РДТ, является понижение мощности двигателя и его неспособность набрать необходимое число оборотов. Признаки неисправности регулятора давления топлива и, соответственно, двигателя, следующие:

• Мотор неустойчиво работает на холостых оборотах и глохнет.
• Увеличивается расход топлива, понижается мощность.
• Двигатель замедленно реагирует на педаль акселератора.
• Во время разгона автомобиля и в моменты перегазовки проявляются рывки и провалы.
• Автомобиль не набирает обороты и не разгоняется.

По симптомам неполадка регулятора давления топлива на автомобилях с бензиновыми ДВС схожа с выходом из строя топливного насоса либо его сетчатого фильтра. По этой причине проверка регулятора давления топлива производится в случае выявления каких-либо неисправностей топливной системы двигателя.

Проще говоря, при появлении вышеописанных симптомов неисправностей двигателя проблема может скрываться не только в поломке реле, моторчика бензонасоса или загрязнении его сетки, но и в регуляторе давления топлива.

Дефекты РДТ: пружина

Основной неполадкой регулятора является ослабление пружины, из-за чего происходит преждевременное сливание топлива в «обратку». Это приводит к голоданию двигателя: ему не хватает горючего для работы на повышенных оборотах, в моментах нажатия педали акселератора или на переходных режимах. Неисправная пружина регулятора становится причиной низкого давления горючего в топливной рампе, что приводит к понижению мощности двигателя, неполадкам в работе ЭБУ и неустойчивому функционированию мотора.

Загрязнение РДТ

Еще одна неисправность регулятора — его загрязнение и понижение пропускной способности. В этом случае двигатель глохнет вне зависимости от того, какой конкретно режим работы выбран. При сильном загрязнении регулятора давление в системе резко возрастает, и это может привести к тому, что через уплотнительные детали и места соединения узлов будет выходить топливо. Производители транспортных средств всегда учитывают вероятность того, что производительность форсунок и топливного насоса со временем понизится. Решается данная проблема посредством закачки большего объема топлива бензонасосом. Избыток горючего повышает давление в том случае, если он не может вернуться обратно в возвратную магистраль.

Заклинивание регулятора

Регулятор давления, расположенный в топливной рампе, с определенной периодичностью может начать заклинивать. Симптомами такой неполадки становятся перепады давления в системе и подергивания автомобиля. Еще одни признаки неисправности регулятора давления топлива, которые не менее часто встречаются, — это банальный износ всех деталей: проще говоря, со временем клапан полностью отрабатывает собственный ресурс. Срок эксплуатации данного элемента двигателя зависит от качества топлива, наличия в нем различных примесей, режима эксплуатации самого автомобиля и многих других факторов.

Диагностика регулятора давления топлива

По своим симптомам неисправность РДТ во многом схожа с неполадками топливного фильтра или бензонасоса. Стоит сразу отметить, что если во время диагностики топливной системы были обнаружены неисправности именно РДТ, то оптимальным выходом из ситуации станет замена регулятора давления топлива. Объясняется это тем, что замена отдельных частей, промывка и очистка устройства не вернут ему полноценной работоспособности. Учитывая то, что стоимость РДТ очень даже доступна и приемлема, то ремонт регулятора давления топлива просто нецелесообразен.

Провести диагностику РДТ своими руками можно одним из самых простых и эффективных способов: проверить в топливной системе давление горючего. Осуществляется это при помощи манометра. Замеряется оно на холостом ходу двигателя; манометр подключается параллельно с вакуумным шлангом между штуцером и топливным шлангом.

Произведенные замеры показывают колебания давления в системе. Оно должно увеличиваться, находясь при этом в пределах от 0,3 до 0,7 Бар. Если подобных показателей не было выявлено, то необходимо переподключить шланг регулятора давления топлива и повторно использовать манометр. Пробка штуцера отворачивается для измерения давления топлива в торцевой части топливной рампы. В пробке имеется специальное уплотнительное кольцо: необходимо проверить его на целостность — оно не должно быть эластичным. Если на нем все же имеются дефекты, то оно меняется либо по отдельности, либо совместно с пробкой.

Ремонт регулятора давления топлива

После того как будет завершена диагностика системы и проведен осмотр уплотнительного кольца, из штуцера выворачивается зонтик. Отвернуть его можно при помощи металлического колпачка вентиля. К штуцеру после этого подключается шланг манометра, затем вся конструкция крепится при помощи хомутов. Замеры давления проводятся только при запущенном двигателе. Стандартные показатели давления должны составлять 2,9-3,3 кг/см 2 . Затем от регулятора давления топлива аккуратно отсоединяется шланг, при этом фиксируются показания манометра: давление должно увеличиться до 70 кПа с 20 кПа.

Регулятор давления топлива меняется в том случае, если показатели остаются слишком низкими или равными нулю. Замена данной детали не представляет собой ничего сложного: ее можно произвести своими силами в обычном гараже. Перед началом процедуры из системы питания двигателя стравливается все давление. Для этого откручивается гайка, крепящая топливную трубку, после чего выкручиваются болты, которыми к топливной рейке крепится сам регулятор на большинстве автомобилей с инжекторными двигателями.

В дальнейшем из отверстия в топливной рейке аккуратно вынимается штуцер регулятора, после чего полностью демонтируется РДТ. Перед этим полностью отключается топливная трубка. Последний этап — монтаж в рампу нового либо исправного регулятора, после чего посредством манометра проверяется работоспособность и исправность всей топливной системы.

Перед установкой нового регулятора давления топлива специалисты рекомендуют промазывать уплотнительные кольца бензином: это облегчит монтаж новой детали. Аналогичную процедуру выполняют и при замене самих уплотнительных колец.
