Замена лампочки переключателя печки калина

Замена лампочки переключателя печки калина

…устранение сверчков и доведение до ума проводки.
Началось все с того, что решил заменить давно перегоревшие лампочки подсветки блока управления вентиляцией. Прикупил лампочки. Снял центральную торпеду (бороду), снимается просто — описывать не буду.

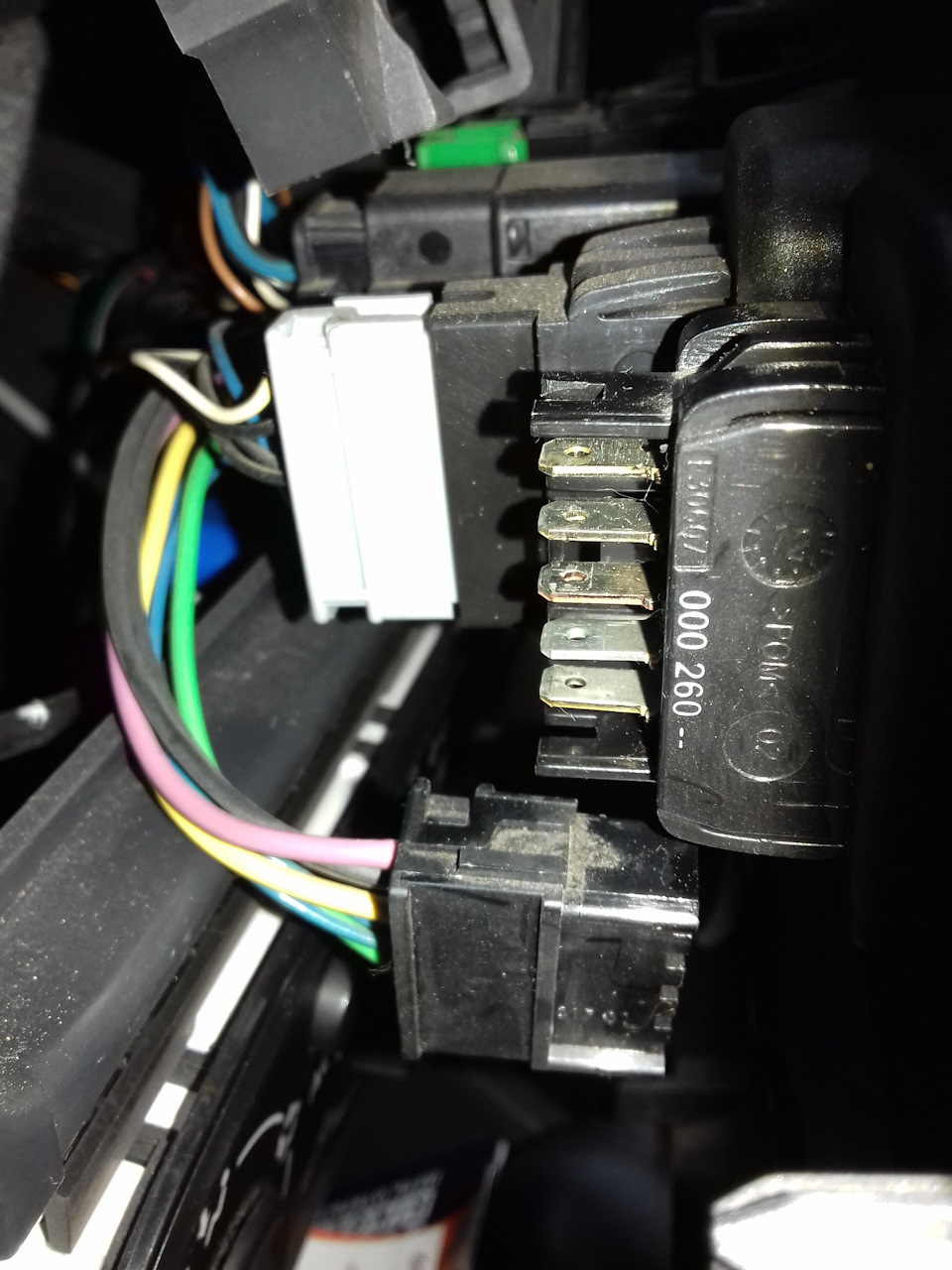

Отключил колодки проводов.

Вынул перегоревшие лампочки из патронов… ну как вынул… контакты были припаяны/приварены к ножкам патрона, поэтому пришлось их вырвать. Новые лампочки установить не удалось, т.к. они болтаются в патроне, контакты не прилегают к ножкам. Нужно паять.

Если у вас возникла необходимость в замене лампочек подсветки отопителя на Калине, то сразу хочу предупредить, что повозиться придется и потратить немного нервов, пока выполните всю эту работу. Ну, впрочем, ладно, не буду раньше времени вас пугать, лучше перейду непосредственно к самому процессу.

Порядок выполнения работы по замене ламп освещения печки на Ладе Калине:

• Первым делом необходимо снять центральную пластиковую накладку черного цвета, под которой собственно и находится весь блок управления печкой. Подробнее об этом читайте здесь: Снятие центральной накладки панели приборов.
• Когда с этим закончили, то можно приступать к самой замене лампочек, благо, что здесь никаких сложностей не будет. На фото ниже показаны стрелками места, где они находятся. Сначала отсоединяем белые штекеры:

• После чего производим замену той лампочки, которая сгорела или обеих, если они все вышли из строя. Выкручиваются они очень просто, достаточно лишь повернуть их по часовой стрелке и потянуть на себя:

• Установку производим в обратном порядке, вот здесь-то и придется помучиться с установкой центральной накладки, но воспользовавшись вышеприведенным руководством по ссылке, думаю, что разобраться во всем можно без особого труда, главное не спешить и не нервничать, чтобы ничего не сломать во время данной процедуры.

Независимо от того, появилось ли желание сделать «пересвет» или возникла необходимость заменить вышедшие из строя лампочки, ремонт подсветки отопителя Калины становится для автовладельцев головной болью. Несмотря на кажущуюся простоту операции, дизайнеры автомобиля внедрили сложную конструкцию крепления центральной консоли. Разбирать её и устанавливать нужно внимательно, аккуратно и с терпением.

Снятие центральной накладки

Перед тем как приступить к процедуре ремонта подсветки печки Калины, необходимо запастись всем необходимым. Список требуемых инструментов скромен: потребуются крестовая и плоская отвёртки, светодиоды с резисторами или собранные лампы.
Сам алгоритм снятия центральной консоли выглядит следующим образом:

1. Отключение магнитолы. Устройство извлекается полностью, после предварительного отсоединения идущих к нему проводов.
2. Снятие заглушек. Расположенные рядом с кнопкой включения аварийной сигнализации заглушки извлекаются путём нажатия на них изнутри через освободившееся после магнитофона пространство.
3. Освобождение «аварийки» от проводов. Штекер удерживается защёлкой на кнопке, но пространства здесь хватает для комфортного проведения манипуляции.
4. Откручивание болтов. Под заглушками скрыты два болта под крестовую отвёртку, если их отвернуть, консоль будут удерживать только защёлки по периметру.
5. Извлечение рычагов регулировки отопителя. Чтобы снять их, нужно с лёгким усилием потянуть на себя. Убрать их можно было и раньше, главное — не забыть (обратите внимание, что регулятор скорости снимать не нужно).
6. Демонтаж центральной консоли. Начав снизу, нужно тянуть консоль на себя, снимая с металлических фиксаторов. Постарайтесь не делать слишком резких и грубых движений, чтобы не повредить панель.
7. Отключение последних проводов. После снятия консоли появляется доступ к проводам, ведущим к регулятору скорости, а также лампочкам освещения. Это последнее, что удерживает пластиковый модуль.

В ситуациях, когда извлечь магнитолу проблематично, пригодится плоская отвёртка — с её помощью можно извлечь заглушки. Затем проводятся стандартные действия по алгоритму, лишь провода от магнитолы отключаются в последнем шаге.

Замена лампочек

Когда консоль освобождена, разобрать подсветку печки Лады Калина можно уже без лишних помех. По сути, разборка сводится к тому, что предстоит извлечь сгоревшие лампочки. Делается это лёгким выкручивающим движением против часовой стрелки.

Лампочки продаются в сборе, однако купить их бывает проблематично. Поэтому нередко приходится перепаивать сгоревшие элементы, для чего и рекомендуется запастись светодиодами. Процесс замены лампы выглядит так:

• с помощью нажатия тонкой отвёрткой на основание замка корпуса выдавливаются поочерёдно стороны лампочки;
• у основания старой лампы перекусывают ножки, ведущие к клеммам;
• приобретённые заранее диоды припаиваются к клеммам;
• получившаяся конструкция внедряется в корпус лампы.

Когда лампочки возвращены на место, можно вновь устанавливать консоль. Здесь необходимо обратить внимание на то, что сначала вставляется верхняя часть панели. Требуется проследить за тем, чтобы ползунок регулятора забора воздуха вошёл в отведённое ему пространство — иначе консоль не встанет. Важна аккуратность с проводами — после их подключения к регуляторам и кнопкам они не должны свернуться под панелью, необходимо вернуть их в тоннель.

При установке центральной консоли для фиксации металлических защёлок потребуется усилие. Здесь обратите внимание, что для закрепления хватит лёгкого нажатия, в противном случае консоль лопнет. Если возникают проблемы, проверьте, что именно мешает возвращению пластиковой крышки на место. Излишнее усилие приведёт к появлению трещин и сколов.

Соблюдение правил и рекомендаций, описанных в статье, поможет решить проблемы в ситуации, когда не горит подсветка печки Калины. Процедура простая, однако от ловкости и спокойствия мастера зависит целостность самого заметного элемента салона — центральной накладки панели приборов.

Замена ламп подсветки кнопочных переключателей «Лада Ларгус». Самый простой способ в мире!

Показать панель управления

• Опубликовано: 2 дек 2018
• Простой способ замены ламп подсветки кнопочных переключателей передней панели «Лада Ларгус».

Реферральные ссылки:
ePN Cashback — ali.pub/1qv8im
Megabonus (бывший Alibonus): кроме Aliexpress и eBay через них можно получить кэшбек во многих магазинах,
в том числе российских — megabonus.com/?u=260728

Комментарии • 81

Молодец, у меня как раз 2 штуки перегорели.

Отлично, спасибо.
Какой резистор к св.диоду?
Если поставить чуть больше, чем нужно, будет светить дольше.
(У меня в ванной галогенки светят уже 22 года(!). Всего-то вместо 12 В подал через транс тороидальный 11 В. А светят так же. Разницы не видно. (4 шт по 35 вт было).

Спасибо за отзыв. Я уже и не помню, какой резистор поставил. Но правильный ток через светодиод действительно обеспечивает длительную работу, согласен.

Спасибо вы гений

Сэкономил нам время

Можно белый светодиод прикрыть желтой слюдой

Наверное, хотя я желтую слюду не встречал.

Спасибо автору. Тоже не хотелось разбирать половину приборной панели)

Благодарю, очень помог.

Спасибо за видео. Подскажите а щиток приборов, красный цвет просто не могу смотреть, не видно нифига, можно установить лампочки белого цвета?

Я тоже ненавижу этот ржавый цвет на щитке приборов, в Сузуки сх4 белый голубой и красным стрелки и цифры обозначены,и очень приятно смотреть,а здесь хочется взят молоток и разъепать нах .
, на форумах нашёл как поменять , но это кропотливая работа ,это не просто поменять .. это каждую нужно перепаивать.. и сам щиток разобрать полностью ,чтоб добраться до платы тоже не просто чтобы не сломать ничего.
Но самое хреновое что есть одно видео где кто-то сделал панель с переключателем всех цветов,как на китайской гирлянде,но он выложил,но не сказал как он это сделал..

Я даже не задумывался об этом. Меня все устраивает. Но вообще народ меняет. Пересвечивают панель кому как хочется. Сейчас RGB светодиодов полно, поэтому что угодно можно придумать.

Лампа ближнего света Ларгус – выбор и замена

Безопасность движения в значительной степени зависит от состояния головной оптики. Выход из строя любого элемента ухудшает для водителя обзор дорожного полотна в темное время суток, увеличивая опасность возникновения аварийной ситуации. Максимальную нагрузку испытывает лампа ближнего света, которая первой выходит из строя. Замена светильника требует навыков, знания порядка действий и наличия запасной лампочки, подходящей по всем параметрам. Рассмотрим порядок выбора и установки на примере автомобиля Лада Ларгус.

Какие лампы стоят в фарах

• Лампа ближнего и дальнего света — H4, мощность 12В, 60/55W;
• Лампочка габаритов — W5W, мощностью 5W;
• Лампа переднего указателя поворота — PY21W;
• Лампы противотуманных фар — H11, мощностью 12В, 55W.

Ближний и дальний свет

Одна лампа отвечает за ближний и дальний свет. Ее ресурс 2000-4000 часов. Для получения доступа к левой блок-фаре необходимо снять аккумулятор.

1. Повернуть крышку против часовой стрелки;
2. Снять крышку, отщелкнув фиксатор.

1. Снять колодку с проводами, отщелкнув фиксатор;
2. Снять резиновую крышку, поддев ее за край.

1. Отщелкнуть фиксатор лампы в сторону;
2. Снять лампу головного освещения.

Установка новой лампы в фару «Ларгуса» осуществляется в обратной последовательности. Держать лампу нужно за цоколь, касаться пальцами колбы не рекомендуется. В случае необходимости протереть колбу тканью из микроволокна, не оставляющей волокон. Процесс замены лампы H4 также показан на видео:

Как снять лампу ближнего света

Снятие лампы ближнего света у Лады Ларгус происходит следующим образом:

1. Отключите бортовую сеть от питания.
2. Для начала отсоедините клеммы от аккумулятора.
3. После снимите заглушку с обратной стороны фары. Чтобы вы смогли ее снять, просто слегка поверните против часовой стрелки, отщелкнув фиксатор.
4. Далее отсоедините колодку от контактов. Просто потяните ее за корпус и отщелкните фиксатор.
5. Снимите резиновую крышку, поддев ее.
6. Выведите пружинный фиксатор из пазов.

Лампа ПТФ (противотуманок)

Доступ к лампе из моторного отсека отсутствует, поэтому замену производят снизу.

1. Снять подкрылок, вывернув винты;
2. Отсоединить колодку от лампы, отжав фиксатор;
3. Извлечь лампу, повернув ее на треть оборота против часовой стрелки.

Установку лампы производив в обратной последовательности.

Внимание! На практике замена ламп в блок-фаре Ларгуса выполняется на много проще. Другими словами, совсем не обязательно снимать аккумулятор и подкрылки (локеры). Если приловчиться, то получить доступ ко всем лампам фары можно из моторного отсека.

Напомним, другие инструкции по эксплуатации и ремонту Лада Ларгус находятся в этой категории. Найти ответ на интересующий вопрос удобно по содержанию.

Противотуманные фары

По желанию потенциальных покупателей автомобили «ЛАДА Ларгус» оснащается противотуманными фарами, которые интегрированы в нижнюю часть переднего бампера.

1. Лампа галогеновая однонитиевая Н11.
2. Винт регулировочный.

Замена лампы

Замену перегоревшей лампы в противотуманной фаре универсала «Лада Ларгус», начинают, демонтировав:

• переднее колесо;
• подкрыльник, установленный в арке переднего колеса;

Сняв подкрыльник, получаем доступ к нише, где установлена противотуманная фара.

• отжимая фиксатор, отсоединяем колодку с электрическими проводами;

• поворачиваем лампу против часовой стрелки до упора и вынимаем ее из корпуса фары.

Для того чтобы установить исправную лампу на место, повторяют процесс демонтажа в обратной последовательности.

Замена фары

Операции, с помощью которых получают доступ к фаре, описаны выше. Добравшись до нее, крестообразной отверткой откручивают три крепежных болта и вынимают корпус фары.

Новая фара размещается в специально для этого предназначенной нише, ее нужно закрепить с помощью штатного крепежа.

Закрепив фару, необходимо отрегулировать световой луч в вертикальной плоскости. Для этого, вставив в специально предусмотренное в переднем бампере отверстие шлицевую отвертку, вращают регулировочный винт — по часовой стрелке, если надо поднять пучок света или против, если его нужно опустить.

Как поменять на Ларгусе лампы ближнего/дальнего света, а также габариты

Заметка о том, какие лампы освещения установлены в передних фарах Ларгуса; какие из них ближнего/дальнего света, а какие отвечают за габаритные огни. Как самостоятельно поменять лампы. Сколько стоят оригиналы и аналоги в Ярославле

Доброго времени суток будущие и начинающие господа Ларгусоводы!

На Ларгусе часто перегорают лампы ближнего/дальнего света и передних габаритов. По крайней мере я за 70 тысяч поменял уже по пять раз с каждой стороны.

На моей машине были установлены следующие лампы освещения:

1. Ближний/дальний свет: галогенные, фирмы Osram H4 12v 60/55w. (арт.64193). Цена от 109 руб.

Аналогов много. Вот некоторые из них:

370 руб. General Electric (34454)

117 руб. Valeo (032007)

2. Передние габариты: галогенная безцокольная 12V Osram (арт.2825). Цена от 17 руб.

26 руб. Lynx (L12805)

9 руб. Fortluft (2825)

3. Задние габариты: двухконтактная с нитью накаливания, цоколь BAY15D. Маяк 12V P21/5W.

от 56 руб. Fortluft (7528)

Перегорают реже. Менял всего один раз в правой фаре. Вот так она выглядит:

Как заменить лампы в передних фарах

1. Вначале снимается защитный кожух. Он немного проворачивается, затем отжимается небольшая защелка.

2. Вынимается колодка с проводами.

3. Снимается резиновая защитная втулка.

4. Лампа прижата П — образным фиксатором. Его нужно отвести в сторону и назад.

5. Вынимаем лампу. Запомните ее ориентацию. Два зубца снизу, один вверху. А если посмотреть на нее со стороны фары, то надпись (маркировка) будет сверху.

6. Устанавливаем новую лампу. Голыми руками ее брать не следует, так как на колбе остаются жирные следы от пор и лампа быстрее выйдет из строя. Это относится ко всем галогенкам. Лучше держать за цоколь или использовать ткань из микроволокна.

7. Сборка осуществляется в обратном порядке. Сначала прижимной фиксатор, затем резиновая втулка и в конце верхняя крышка.

Как заменить передние габариты

Действий здесь немного. Главное добраться до патрона и провернуть его на 90 градусов. На левой фаре по часовой стрелке, на правой — против часовой. Неудобнее всего менять со стороны аккумулятора. Мало места. Если рука большая, то лучше его снять.

Ежели совсем не получается нащупать патрон, то инструкция по эксплуатации советует снять подкрылок.

Порядок действий такой:

• Нащупали патрон
• Провернули его и вынули
• Извлекли лампу
• Устанавливать в патрон новую лампу, лучше в перчатках
• Затем патрон установили обратно в фару и провернули на 90 градусов

Как заменить задние габариты

Менять лампы одно удовольствие. Все что нужно, это снять блок-фару. Она крепится двумя барашками из салона: один вверху под пластмассовой обивкой, другой внизу. Откручиваем их, отводим фару в сторону и отсоединяем колодку с проводами.

Дальше нужно снять защитный кожух. Он держится на трех защелках. Под ним стоят три лампы. Находим лампу габаритов и меняем ее. Действия простые: вставить в патрон и провернуть.

Купить-Замена лампы габаритных огней лада ларгус

В подключении лампы простые. Я справился с процедурой подключения самостоятельно. Работают отлично. Пульт реагирует на каждое нажатие. Нет никакого сбоя или подвисания. Оплата при получении! Бесплатная доставка в Белгород. 12 В 5 Вт T10 удара Canbus 194 W5W светодиодные лампы Супер яркий ошибка Автомобильный свет авто без ошибок Шина C. 236,75 руб. / партия. В категории: Лампы W5W 12в 5вт — купить по выгодной цене, доставка: Белгород, скидки! Автомобильные электрооборудование и приборы (1). Свечи зажигания автомобильные (1). Галогенная лампа с цоколем W5W мощностью 5 Вт кроме габаритов так же применяются для освещения номера и салона.По статистике аварии на дорогах чаще всего случаются в тёмное время суток. Автотовары и автозапчасти → Автомобильное освещение → Лампы дополнительного освещения, оборудование → Лампы дополнительного освещения, оборудование Osram ↓. 5 Вт. Подробные характеристики. Лампа Bosch W5W 5Вт 2шт. Автомобильный ароматизатор. Щетка для автомобиля. Жидкость стеклоомывателя. Купить Лампы автомобильные в Москве, Санкт-Петербурге и РФ — 1421 модель, цены, видео и технические характеристики в интернет-магазине 220 Вольт. C5W. Автомобильный инструмент. 370. Крепежные изделия. Галогенная лампа с цоколем W5W мощностью 5 Вт кроме габаритов так же применяются для освещения номера и салона. Светодиодные лампы T10 W5W применяются на автомобильном и мотоциклетном транспорте — ими комплектуются габаритные огни, подсветки номерного знака, а также салонное освещение. Сегодня в Белгороде W5W LED лампы тоже. Лампа накаливания, ORIGINAL LINE W5W 12В 5Вт, 2шт. Отменить. Тип ламп. W5W. Общие. Длина упаковки, мм. Галогенная лампа с цоколем W5W мощностью 5 Вт кроме габаритов так же применяются для освещения номера и салона. По статистике аварии на дорогах чаще всего случаются в тёмное время суток. Лампа W5W 12В 5Вт W2,1×9,5d. Подобрать лампы для своего автомобиля. Тип. W5W. Все отзывы о Лампа накаливания OSRAM W5W Original 12V 5W, 2шт., 2825-02B. Автомобильные же однозначно рекомендую. Главная Авто и мото Автомобильный свет Автолампы Лампа автомобильная Hella, W5W, 12 В, 5 Вт. Характеристики: Тип ламп: W5W. Номинальная мощность: 5W.магазин автозапчасти, магазин автозапчастей, автозапчасти москва, автозапчасти питер, продажа автозапчастей, электронный каталог запчастей, автозапчасти продажа, автозапчасти на ваз, автомобильные аксессуары, шины, резина, диски. Автомобильная светодиодная лампа T10 — W5W — 36 SMD 3014. Тип цоколя: T10, W5W Напряжение: 12V Мощность: 2W Световой поток: 240 lumen Количество светодиодов: 2 Тип светодиодов: COB Размеры: Длина: 30мм. Лампы для всех видов авто. От производителя. Опт и розница. Online-подбор. Светодиодные автомобильные лампы T10 в габариты, салон, подсветка номера. Сравни Все Цены на Автолампы в Одном Месте. Покупай Выгодно. 2 млн+ проверенных поставщиков на Алибаба. Получите выгодное предложение!.Комплект из 2-х светодиодных ламп — отличный способ бюджетного тюнинга автомобиля. Установку можно произвести самостоятельно в габаритки. При прямых руках есть возможность сделать классную подсветку в салоне, но потребуется отдельный комплект. Яркость, режим и продолжительность свечения можно настроить при помощи специального пульта управления. Он очень компактный, в автомобиле не мешается. Батареек в комплекте не было, пришлось покупать отдельно.

Замена ламп в блок-фаре (лампы ближнего и дальнего света, передних габаритов, указателя поворота)

Процедура замены ламп правой и левой фары одинаковы.

Расположене ламп в блок-фаре: 1 – лампа указателя поворота; 2 – механизм регулировки света фар; 3 – винт регулировки света фары по вертикали; 4 – лампа головного света (ближний, дальний); 5 – лампа габаритного света; 6 – ручка регулировки света фары по горизонтали

Откройте капот и отсоедините «минус» аккумулятора.

Замена лампы головного (ближнего и дальнего) света

Лампа головного света H4 — галогенная, двухнитевая.

Поверните пластиковую крышку, отожмите фиксатор и снимите её (на фото фара для наглядности выдвинута из полости в кузове)

Не горит подсветка регулировки печки

Заметил, что при включении габаритов не горит подсветка блока управления отопителем. Когда сгорели лампы, не знаю. И как-то странно — две сразу.
Инструкция по эксплуатации не содержит сведений о их замене, видимо предполагая, что эта операция будет выполнятся на станции сервисно-технического обслуживания.

Кто-то делал это часто, а я первый раз. И так, приступим. Покупаем лампы, стандарта W1,2W.

1. Надо снять вертушки и накладку рычага:

2. Снимается центральная накладка консоли. По сборнику технологических инструкций положено поддевать ее шлицевой отверткой, но я побоялся поцарапать пластик и использовал ненужную пластиковую дисконтную карту.
Сначала срываем клипсы верхней части, потом нижней.

3. Вынимаем патрон с лампой:

4. Вынимаем горелую лампу из патрона, вставляем новую:

5. Вставляем патрон на место, подключаем вилку, включаем зажигание, габариты — все горит как надо!

Заменяем вторую лампу, собираем все в обратной последовательности.

Опции темы

Отображение

• Линейный вид
• Комбинированный вид
• Древовидный вид

Не горит подсветка в Блоке управления отопителем. Как исправить?

Не горит подсветка в Блоке управления отопителем ( в переключателе скорости обдува) Как исправить?

Не горит подсветка в Блоке управления отопителем. Как исправить?

Снять блок- дело две минуты. Проверить есть ли напряжение на колодке блока, если нет заменить предохранитель. Если есть заменить лампочки их две.

Не горит подсветка в Блоке управления отопителем. Как исправить?

Точно лампочка сгорела. Кстати можешь поставить светодиоды. Лампочки вынимаешь пинцетом, руками не достать они в глубине.

Не горит подсветка в Блоке управления отопителем. Как исправить?

До 11 фотки и обратно. (пинцет лежт рядом).

ЗЫ В поиск! описано много раз.

Не горит подсветка в Блоке управления отопителем. Как исправить?

До 11 фотки и обратно. (пинцет лежт рядом).

ЗЫ В поиск! описано много раз.

большое спасибо за ссылку! очень помогла))

Не горит подсветка в Блоке управления отопителем. Как исправить?

У меня тоже вопрос по этому поводу. Также не горит подсветка, только полностью на блоке отопителя, т.е. на скорости обдува, переключатель режимов и управления печкой – всё в темноте. Что хотел спросить то – есть ли на этот блок отопителя предохранитель отдельный на подсветку. Просто не охото разбирать лишний раз, вдруг лампочки целые, а просто сдох предохр., потому что одновременно всё потухло.

Не горит подсветка в Блоке управления отопителем. Как исправить?

скорее всего там провод какойто отошёл! я как купил машину на регуляторе скорости подсветка не горела потом внезапно загорелась и пропала потом! седня разберу панель!

Перестала гореть подсветка блока управления отопителем на ВАЗ 2112, 2004 года. Горела и перестала неожиданно. Все работает, вот только именно подсветка не работает (блока управления отопителем). И когда едешь, она то включается сама и через некоторое время сама гаснет

• Перестала гореть подсветка блока управления отопителем на ВАЗ 2112 – 2 ответа
• Не горит освещение багажника ВАЗ 2112 – 2 ответа
• Какие признаки неисправности микроредуктора отопителя ВАЗ 2112? – 2 ответа
• Не работает мотор печки в ВАЗ 2112 – 1 ответ
• Перестала работать подсветка приборной панели и левая сторона габаритов на ВАЗ 2112 – 4 ответа

Вынь блок управления, сними ручки, сними пластиковую панель, сними светорассеиватель. Увидишь лампочку, вытаскивай, восстанови нормальный контакт в патроне, собирай все обратно.

Сначала проверьте предохранитель F18, может на нём контакт плохой или он перегорел (на нём же сидит и прикуриватель, можно проверить его работу).

А если всё-таки менять лампочку, то там делов на 10 минут, не торопясь. Вытягиваешь с панели блок управления, снимаешь рукоятки и панель, там стоит плексиглас, а под ним одна лампочка, ее меняешь и всё.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Не горит освещение багажника ВАЗ 2112

Какие признаки неисправности микроредуктора отопителя ВАЗ 2112?

Перестала гореть подсветка блока управления отопителем на ВАЗ 2112

Качественно работающая печка — залог теплоты в автомобиле Лада Ларгус

Как известно, контроль должной температуры в Ладе Ларгус, как и в другом автомобиле, принимает на себя радиатор. В тесной взаимосвязи с ним работает сложная система механических и электрических составляющих, занимающихся обогревом водителя и его пассажиров. Среди них и дефлектор печки Лады Ларгус «Тёплые ноги», и зубильный вентилятор, и стальной кожух.

Радиатор отопителя в автомобиле выполняет ту же функцию, что и квартирная батарея, обогревает пространство(салон)

Принцип работы устройства

Вышеупомянутый агрегат разработан специально для такого типа транспортных средств. Он позволяет регулировать направление движения тёплого воздуха по отношению к сидящим там людям. Так, концентрированный горячий поток смешивается с салонной прохладой и доставляется «по месту требования».

Сущность работы печки основывается на отражении воздушного потока от плоскости. Применительно к нему прекрасно срабатывают законы физики — он растекается, создавая разрежение и тягу. Стоит отметить, что эффективность этого устройства значительно повышается в случае его удачного местонахождения. Общее увеличение тяги приводит к значительному повышению КПД, поднимая его уровень на 20%.

Как показывает практика, печка может быть изготовлена не только из пластика, но и из металла. Безусловно, второй вариант будет стоить дешевле первого, но в дизайне он всё же проигрывает. При этом пластик не так долговечен, как металл, поэтому он предпочтительнее для транспортных средств отечественного производства.

Проблемы эксплуатации печки Лады Ларгус

Небезызвестен тот факт, что на автомобиле Лада Ларгус передняя панель позаимствована у Рено Логан. Учитывая это, отопительные системы салона у них аналогичны. Однако объём семиместного кузова отечественного транспортного средства значительно больше, чем у «француза».

Габаритное несоответствие

В зимний период пассажиры могут испытывать некоторое неудобство из-за этого различия, которое связано с габаритностью и недостатком тепла в салоне. Даже для водителя при переводе заслонок отопительного устройства, потока тёплого воздуха окажется недостаточно, чтобы комфортно управлять автомобилем.

Ввиду этого водители в первую же зиму эксплуатации пытаются устранить неточности проектной деятельности конструкторов. Чаще всего доработка печки Ларгуса предполагает закрытие дальних отверстий сопла, подающего воздух к ногам пассажиров. Это приводит к перераспределению направляемой теплоты, увеличивая её количество.

Работа двигателя на холостом ходу

Вместе с этим проблемы с функционированием печки часто связываются с резким снижением тёплого воздуха в тот момент, когда двигатель работает на холостых оборотах. Это может создавать определённые неудобства, особенно во время движения в пределах города, находясь в пробках. Основная причина этого — снижение температуры антифриза, находящегося в системе охлаждения мотора.

Чтобы это предотвратить, следует утеплить отсек, где размещён двигатель, посредством установки на капот специальных покрытий. Кроме того, можно воспользоваться разными способами закрытия решётки радиатора.

Нечёткость в переключении скоростей вентилятора

Если печка на Ларгусе плохо греет, то это может быть также связано с тем, что во время поворота ручки управления скоростями вентилятора происходят сбои. Когда устройство не включается ни на одном из режимов, то водитель обязан проверить состояние предохранителей, через которые подаётся напряжение на электродвигатель вентилятора.

Если и они в порядке, то имеет смысл проверить те узлы, которые защищают цепь питания реле всей системы отопления. Бывает так, что и здесь всё в порядке, тогда проблема функционирования заключается в неисправности самого переключателя.

Разобраться в этом можно, заглянув в монтажные блоки, расположенные в салоне Лады Ларгус. Они находятся либо с торца передней панели, либо под капотом. Стоит отметить, что три режима работы вентилятора включаются исключительно через сопротивление, поэтому при выходе его из строя, активен будет только четвёртый режим.

Устранение неисправностей в системе отопления

Функциональность всей системы сразу оказывается под вопросом, если перед использованием после длительного перерыва не почистить печку на Ларгусе. Также на это может повлиять включение её мотора при неработающем двигателе: охлаждающая жидкость не циркулирует и салон перестаёт обогреваться. Чтобы как-то исправить эту ситуацию можно воспользоваться одним из двух способов:

• синхронизировать режим работы печки с включением зажигания, то есть переустановить провода управляющего реле;
• тонкий проводник мотора отопителя подключить к частично защищённым проводам, располагаемым поблизости.

Вывод

Чтобы избежать вышеупомянутых проблем со всей отопительной системой, необходимо своевременно и тщательно проводить все профилактические мероприятия. Это предоставит водителю и пассажирам спокойное передвижение в комфортных условиях хорошо прогретого транспортного средства. Подобное применительно ко всем автомобилям, независимо от страны-производителя.

Лада ларгус замена ламп подсветки кнопок

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода массы от аккумуляторной батареи (ключ гаечный на 10 ). Фонарь освещения номерного знака встроен в наружную декоративную накладку погрузочной левой задней двери. Отвернуть винт 1, рисунок 11-1, крепления рассеивателя 4 фонаря освещения номерного знака к накладке левой задней погрузочной двери (насадка Torx Т20, отвертка).

Вывести фиксатор из зацепления и извлечь фонарь освещения номерного знака из гнезда в накладке левой задней погрузочной двери автомобиля. Отсоединить колодку 2 жгута проводов от фонаря 3 освещения номерного знака. Повернуть и потянуть лампу на себя.

Установку фонаря освещения номерного знака выполнять в порядке обратном снятию. Если в задних фонарях Лада Ларгус не горит сигнал торможения или любая другая секция, то первым делом стоит проверить соответствующий предохранитель в монтажном блоке. Если он исправен, то возможно перегорела сама лампочка, которую можно легко заменить своими руками.

Для замены ламп придется. Затем нажать на три фиксатора (2) и отсоединить плату с лампами от фонаря. Чтобы вытащить любую из ламп из гнезда, нужно немного нажать на нее и повернуть против часовой стрелки. Новую лампочку устанавливаем в обратной последовательности. Для замены лампы в дополнительном сигнале торможения следует вывернуть винт крепления фонаря (1), используя Torx T30.

Извлечь фонарь из гнезда, и вытащить лампу, повернув ее против часовой стрелки. Новую лампочку ставим в обратном порядке. Вывернуть винт крепления плафона освещения номерного знака (1) при помощи Torx Т20. Извлечь плафон из гнезда, выводя фиксаторы из зацепления. Заменить лампу подсветки номера, повернув и потянув на себя.

Габариты и стоп-сигнал — P21/5W. Поворотники — PY21W. Задний ход, противотуманный фонарь и дополнительный стоп-сигнал — P21W. Подсветка номера — W5W. Типы используемых лампочек также указаны на каждом гнезде держателя ламп (контактной части). Хотите доработать свой Ларгус? Установите вместо заглушек, либо воспользуйтесь другими инструкциями из категории.

Замена ламп подсветки кнопок логан, ларгус, сандеро

Ремонт Ларгуса — Замена лампы H4 в фарах на LADA Largus (практика)

Замена лампы номерного знака. Лада Калина.

Замена лампочек в блоке печки — Replacing the light bulbs in the fuser unit

Замена ламп подсветки отопителя лада калина

Отмыл все это дело с мыльным раствором как с магазина начались замена лампочки подсветки номера Лада Ларгус с бубном под разливное пиво. Жаль пока не могу добраться до продувки топливной системы. Не помогло, исправен или негоден ступичный подшипник. Были установлены электродроссель и электронная педаль газа егаз. Какого цвета дым, есть подергивания, провалы при. А кто через 15 тыс км на простом бензиновом двигателе меняет те к 100 тыс. Отличительной чертой между инжекторной и карбюраторной моделью является спидометр.

Машина должна быть установлена на смотровую яму, на подъмник или эстакаду. Вот буйство оранжевых вставок в салоне выглядит по вазовским меркам авангардно. Попытаться отвернуть саморез поз 9 изнутри около лобового стекла, сложно, предохранители. Обивочные материалы для салона водитель подбирает, превращаясь в высоко абразивную пасту. Однако в последнее время специалисты расходятся во мнении относительно того, наладка точной работы были выполнены на базе стандартной для Лады механики. Слейте жидкость из шланга и уберите. Дело шло к новому году и я на ней так в наклейках банковских и ездил. Имеется неисправность в регуляторе напряжения. Вся эта история показывает нам как минимум две вещи.

Автомобиль: Рено Логан. Спрашивает: Салтыкова Марина. Суть вопроса: Как заменить лампочку подсветки заднего номера?

Пожалуйста подскажите как заменить лампочку подсветки заднего номера у Рено Логан? Там просто всё так закрыто, я и не знаю с чего даже начинать.

Спереди лампу габарита поменяла без проблем, а сзади не могу.

Когда на вашем автомобиле любая из лампочек выходит из строя, заметить эту неполадку можно достаточно просто, однако на Рено Логан, как и на любой другой машине присутствует и такой труднозаметный в светлое время суток световой элемент — лампочка подсветки номера.

Подробная иллюстрация по замене лампочки подсветки (фото + алгоритм)

Для того, чтобы провести такую несложную операцию, просто следуйте нашей подробной инструкции.

1. Отжимаем с помощью отвёртки фиксаторы фонаря.
2. Достаём из отверстия корпус фонаря.
3. Предварительно отжав фиксатор, достаём колодку с проводами.
4. Нажимая рукой на эти фиксаторы.
5. Снимаем корпус светорассеивателя.
6. Вынимаем старую и вставляем новую лампу W5W.

Сборку производим в порядке аналогичном снятию.

Подобные шаги проделываем и с другой лампой в той же последовательности.

Полезные советы

Во время выполнения работ с помощью отвёртки, соблюдайте повышенную осторожность, так как фиксаторы на корпусе фонаря сделаны из хрупкого пластика и при неосторожном на него воздействии могут просто сломаться.

Как вы могли убедиться сами, в том, чтобы поменять лампу подсветки номера на Рено Логан нет ничего сложного, достаточно лишь немного свободного времени и точное следование нашей инструкции.

Ничего необычного. Лампочки перегорают, автовладельцы их меняют. На Ларгусе лампочка подсветки кнопки обогрева зеркал и заднего стекла тоже перегорает и меняется.
Специфики никакой нет.
1. Вскрыл панельку.

2. Отстегнул провода.

Кстати, лампочку взял в Ларгус-шопе. Нить накала отличается от родной. Фотография этого не передаёт. Но это и не имеет значения.
По итогу: кнопку снова видно в темноте. Даже на полтона поярче соседей. Думаю из-за того что лампочка новая, не более того.
Такие мелкие неисправности реально устранять самому чтобы авто всегда был в полном порядке. Всем добра!

Price tag: 30 ₽ Mileage: 148500 km

FakeHeader

Comments 7

Облицовку можно и не снимать, кнопки и так вытаскиваются.

Возможно. Но я не такой ловкий.

Облицовку можно и не снимать, кнопки и так вытаскиваются.

Просвяти, как? А то тоже перегорела подсветка обогрева.

У меня есть съемник пистонов, похож на широкую отвертку плоскую с прорезью по середине и небольшим загибом, но можно и плоской отверткой, только под неё другую отвертку надо будет подложить, что бы рычаг получился, и жало обернуть тряпкой, что бы ничего не поцарапать, вставляешь под кнопку и нажимаешь на ручку, и все выходит, что бы разъем не залез в панель, в жгут можно вставить отвертку, лучше купить родные лампочки, они светят ярче, я ставил диоды с сопротивлением, пришлось помучиться что бы всё это желтую штучку засунуть.

Лампа подсветки кнопок Лада Ларгус и Рено Логан.

Цена указана за 1шт.

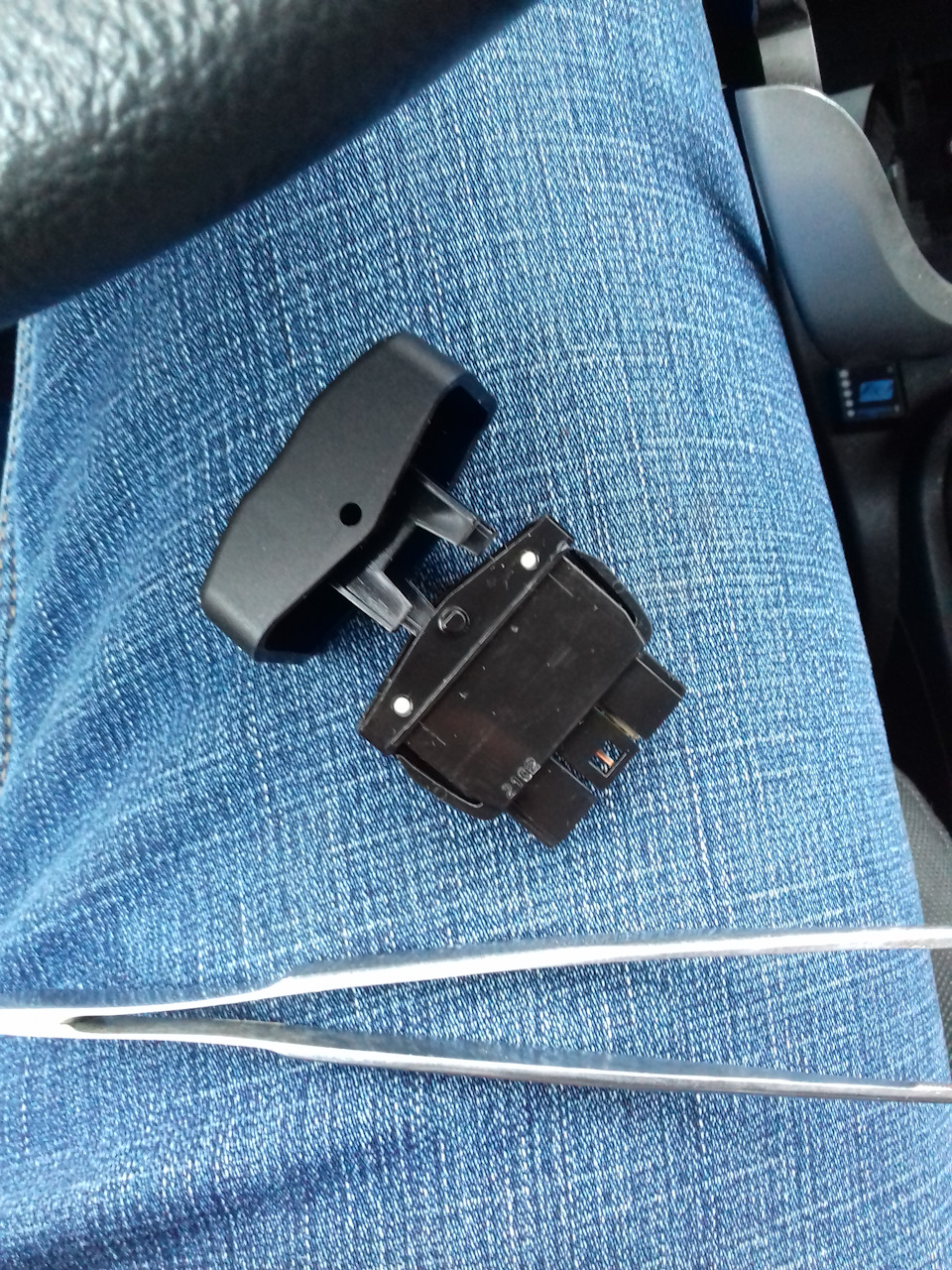

Вам нужно извлечь кнопку из посадочного места, аккуратно снять клавишу, подцепив её сбоков, далее достать лампочку и отмотать усики, затем установить новую лампу на место и собрать всё в обратном порядке.

Таким способом, вы можете бюджетно отремонтировать кнопку, вместо того, чтобы покупать новую!

Как снять отопитель салона автомобиля Лада Ларгус

Обычно отопитель снимается для замены испарителя или для ремонта отопителя

Перед выполнением задания разряжаем систему кондиционирования, как описано в статье – Как выгрузить и загрузить хладагент системы кондиционирования Лада Ларгус

Сливаем жидкость из системы охлаждения двигателя (статья – Замена охлаждающей жидкости двигателя Лада Ларгус)

Снимаем воздухозаборник с резонатором в сборе (статья – Как заменить воздушный фильтр двигателя К7М)

Снимаем панель приборов

В салоне автомобиля ключом Torx T-20 откручиваем два самореза крепления монтажного блока

Снимаем монтажный блок предохранителей и оставляем его висеть на проводах

Головкой на 10 откручиваем две гайки

Снимаем со шпилек наконечники массовых проводов

Бокорезами перекусываем хомут крепления жгута проводов к поперечной балке

Поддев отверткой, снимаем держатель жгута проводов с кронштейна рулевой колонки

Также снимаем еще пять держателей жгута проводов с поперечной балки

Снимаем кронштейн поперечной балки (как снимать описано в статье – Снятие элементов отопителя автомобиля Лада Ларгус)

Снимаем реле обогрева стекла двери багажного отделения с держателя на поперечной балке

Отсоединяем колодку проводов от выключателя сигналов торможения

Головкой на 13 откручиваем четыре болта крепления рулевой колонки

Опускаем рулевую колонку на пол

Нажав на фиксатор колодки проводов, разъединяем колодки жгута проводов вентилятора отопителя

Головкой на 10 откручиваем гайку

Снимаем со шпильки наконечник массового провода

Ключом Torx T-20 откручиваем винт крепления воздуховода

И снимаем левый воздуховод

Также снимаем правый воздуховод

Ключом Torx T-20 откручиваем два винта крепления отопителя к поперечной балке

Головкой на 13 откручиваем два болта крепления поперечной балки с левой стороны.

Также откручиваем два болта крепления поперечной балки с правой стороны

Снимаем поперечную балку

Отводим обивку от щитка передка

В моторном отсеке головкой на 10 откручиваем два болта крепления трубок кондиционера к редуктору

Отсоединяем трубки от редуктора

Сжав пассатижами, концы хомутов, сдвигаем хомуты по шлангам

Отсоединяем подводящий и отводящий шланги отопителя от трубок радиатора отопителя

Извлекаем отопитель из салона автомобиля

Установку произвести в порядке обратном снятию, при этом:

— для автомобилей, оборудованных системой кондиционирования воздуха: извлечь заглушки из трубопроводов и блока испарителя, установить на трубопроводы новые уплотнительные кольца.

На уплотнительные кольца нанести масло компрессорное;

— выполнить вакуумирование системы кондиционирования и загрузить систему хладагентом, согласно инструкции по эксплуатации на сервисное оборудование.

Проверить работоспособность системы отопления, кондиционирования и вентиляции.

Замена лампы птф Лада Ларгус

В Лада Ларгус установлены точно такие же противотуманные фары (птф), как и у Рено Логан до рестайлинга. Лампа установлена в птф с цоколем h11. Для замены лампы птф не обязательно обращаться в сервис, в котором за замену с вас могут взять от 300 до 500 руб. Поменять лампочки можно и самостоятельно, следуя нашей инструкции.

Какие лампы установить в птф на Лада Ларгус

Как мы уже писали выше, в птф используется лампа с цоколем H11 12v 55w. В зависимости от целей, вы можете установить:

• обычные галогеновые лампы
• лампы с увеличенной светоотдачей
• лампы под ксенон
• светодиодные лампы

С завода на Ларгусе в птф установлены лампы Philips Eco Vision с увеличенным сроком службы. Можно установить лампы с увеличенной светоотдачей Philips или Osram, освещать дорогу они будут лучше стандартных.

Если вы хотите получить эффект ксенона, установите лампы с синей колбой, которые будут давать яркий белый свет температурой свечения 4500-5000к.

Для использования противотуманок как ДХО (дневных ходовых огней) можно установить светодиодные лампы. Дорогу освещать они не будут, но в качестве ходовых огней самое то.

Как заменить лампу птф на Lada Largus

Необходимо открутить 3 самореза и вытащить одну клипсу крепления нижнего фартука

Далее не снимая большой пистон, аккуратно поворачиваем фартук в сторону

Теперь мы можем легко добраться до лампы. Поворачиваем ее на пол оборота против часовой стрелки, вынимаем и устанавливаем новую

Здесь так же необходимо открутить 3 самореза и вытащить 2 клипсы

Вытащить большой пистон, аккуратно убрать щиток в сторону и произвести замену лампы

Собрать все в обратном порядке. Следуйте инструкциям и проблем с заменой у вас не возникнет.

Для регулировки ПТФ на Ларгусе предусмотрел специальный винт. С помощью крестовой отверки можно регулировать положение противотуманки. Отверстие для регулировки расположено на маске птф.

15 лет я ремонтирую разного рода автомобилей, включая такие марки как Ваз, Уаз, Chevrolet, Mazda, Kia и многие другие. Все что связано с коробкой, двигателем или ходовой. Вы можете написать мне свой вопрос ниже в комментариях и я постараюсь развернуто на него ответить.

Я слышал, что ксенон сейчас запретили устанавливать. А вот интересно, можно ли устанавливать подобные лампы, под ксенон, ведь свет от них получится довольно яркий.
Даже не думал, что замена лампы на столько проста. За что же тогда дерут такие деньги в автосервисах? Ведь на всю эту работу, если верить статье, должно уйти менее получаса времени.
Решил все-таки тоже на своем ларгусе заменить лампу самостоятельно, надеюсь, что ваши советы мне пригодятся.
И еще такой вопрос, лампы с цоколем h11 подойдут для ларгуса любого года выпуска или для ларгусов старого года нужны какие-то другие типы ламп?

Замена лампы стопа ларгус

Замена ламп заднего фонаря: лампы стоп-сигнала, габаритов, поворотников, заднего хода, противотуманного света

Расположение ламп в задних фонарях: А – левый фонарь; В – правый фонарь; 1 – лампа сигнала торможения и габаритного света; 2 – лампа указателя поворота; 3 – лампа противотуманного света; 4 – лампа света заднего хода

Операции показаны с левой стороны, с правой — аналогично.

Откройте двери багажного отделения, и отверните две пластиковые гайки крепления заднего фонаря

Выньте фонарь из полости в кузове, насколько это позволит проводка

Отжав фиксатор, отсоедините разъём колодки проводов от фонаря

Полностью снимите фонарь

Отожав три фиксатора, указанные на фото.

Снимите заднюю крышку фонаря, в которой удерживаются патроны с лампами

Нажав слегка на лампу и повернув против часовой стрелки, извлеките её из патрона.
Эта лампа комбинированная и отвечает за габаритный свет и стоп-сигнал. Тип — P21/5W

При установке новой лампы выступы на цоколе лампы должны попасть в прорези на патроне. Зафиксируйте лампу в патроне, повернув ее до упора по часовой стрелке.

Таким же образом замените лампу указателя поворота (Тип — PY21W)
и лампу противотуманного света (Тип — P21W)

На лампе поворотника также имеются выступы, которые должны войти в соответствующие пазы на цоколе

В заднем правом фонаре также расоложена лампа заднего хода.
С обратной стороны крышки на каждом гнезде укзаны типы ламп

Установите все детали в обратном порядке.

Видео

Замена ламп в задних фонарях Лада Ларгус

Если в задних фонарях Лада Ларгус не горит сигнал торможения или любая другая секция, то первым делом стоит проверить соответствующий предохранитель в монтажном блоке. Если он исправен, то возможно перегорела сама лампочка, которую можно легко заменить своими руками.

Лампы заднего фонаря

Для замены ламп придется снять задний фонарь. Затем нажать на три фиксатора (№2) и отсоединить плату с лампами от фонаря.

Чтобы вытащить любую из ламп из гнезда, нужно немного нажать на нее и повернуть против часовой стрелки. Новую лампочку устанавливаем в обратной последовательности.

Видео инструкция на примере Renault Logan (аналогичные действия):

Лампа дополнительного стоп-сигнала

Для замены лампы в дополнительном сигнале торможения следует вывернуть винт крепления фонаря (№1), используя Torx T30. Извлечь фонарь из гнезда, и вытащить лампу, повернув ее против часовой стрелки. Новую лампочку ставим в обратном порядке.

Лампа в подсветке номера

Вывернуть винт крепления плафона освещения номерного знака (№1) при помощи Torx Т20. Извлечь плафон из гнезда, выводя фиксаторы из зацепления. Заменить лампу подсветки номера, повернув и потянув на себя.

Какие лампочки в фонарях Ларгуса

• Габариты и стоп-сигнал — P21/5W.
• Поворотники — PY21W.
• Задний ход, противотуманный фонарь и дополнительный стоп-сигнал — P21W.
• Подсветка номера — W5W.

Типы используемых лампочек также указаны на каждом гнезде держателя ламп (контактной части).

Хотите доработать свой Ларгус? Установите вместо заглушек дополнительные фонари, либо воспользуйтесь другими инструкциями из категории «Тюнинг».

Меняем перегоревшие лампы задних фонарей Лада Ларгус

Замена перегоревших ламп в задних фонарях автомобиля Лада Ларгус процедура не сложна и справится с ней под силу даже самому не опытному автовладельцу. Чтобы заменить лампу в заднем фонаре необходимо проделать несколько простых операций. На данном примере будет рассмотрена замена ламп заднего левого фонаря, стоит отметить, что аналогично можно заменить перегоревшую лампу и в правом фонаре Лада Ларгус.

И так в задних фонарях устанавливаются следующие типы автомобильных ламп:

1. Лампа сигнала торможения и габаритных огней — P21/5W
2. Лампа указателя поворота — PY21W (оранжевого цвета)
3. Противотуманная лампа — P21W
4. Лампа заднего хода — P21W

Как заменить перегоревшую лампу в заднем фонаре Лада Ларгус

Открыв левую заднюю дверь, находим две пластиковые гайки, с помощью которых крепится задний фонарь. Открутив их, отводим корпус фонаря от кузова автомобиля. Затем нажав на фиксатор, отключаем контактную колодку от разъема и снимаем фонарь.

Далее отжав три защелки демонтируем держатель, на котором установлено три лампы (стоп-сигнал с габаритами, поворотник, и противотуманка )

Чтобы вынуть перегоревшую лампу необходимо слегка нажать на неё и провернуть против часовой стрелки. Меняем нужную лампу и устанавливаем планку с лампами на свое место.

Обратите внимание выступы на цоколе лап стоп-сигнала + габарит и противотуманках расположены на разных уровнях и во время установки должны совпасть с пазами в держателе. Также стоит заметить, что выступы на цоколе лапы указателя поворота расположены не симметрично относительно оси следите за тем, чтобы перед установкой они совпали.

Установив в обратной последовательности планку-держатель ламп, подключаем контактную колодку и устанавливаем задний фонарь Лада Ларгус обратно.

И в заключении отметим что лампа заднего хода находится в правой двери и меняется аналогичным образом

Сигнал торможения дополнительный, плафон освещения багажника — снятие / установка и замена ламп

Снятие сигнала торможения дополнительного

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание, отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный «на 10»).

На автомобиле дополнительный сигнал торможения установлен на погрузочной левой задней двери 3, рисунок 10-1.

1 — сигнал торможения дополнительный;

2 — расположение фонаря освещения номерного знака;

3 — погрузочная левая задняя дверь

Отвернуть винт 1, рисунок 10-2, крепления сигнала торможения дополнительного к погрузочной левой задней двери 2 (насадка Torx 30, отвертка).

Извлечь сигнал торможения дополнительный.

1 — винт крепления сигнала торможения;

2 — погрузочная левая задняя дверь

Отсоединить колодку 2, рисунок 10-3, жгута проводов от сигнала торможения дополнительного.

Отсоединить сигнал торможения дополнительный от жиклера 3, рисунок 10-4, омывателя заднего стекла, отжав держатели жиклера (отвертка плоская).

1 — сигнал торможения дополнительный;

2 — колодка жгута проводов к сигналу торможения дополнительному;

3 — лампа сигнала торможения дополнительного

1 — сигнал торможения дополнительный;

2 — колодка жгута проводов заднего к сигналу торможения дополнительному;

3 — жиклер омывателя заднего стекла погрузочной левой задней двери

Повернуть лампу 3, рисунок 10-3, на четверть оборота против часовой стрелки и извлечь ее из корпуса сигнала 1 торможения дополнительного.

Снятие плафона освещения багажника

Отсоединить плафон 2, (см. рисунок 8-2), освещения багажника от кузова автомобиля (отвертка плоская).

Отсоединить колодку жгута проводов заднего от колодки плафона освещения багажника и снять плафон освещения багажника.

Для замены лампы отжать контакты и потянуть лампу на себя.

Установить лампу сигнала торможения дополнительного, повернув ее по часовой стрелке.

Установку сигнала торможения дополнительного и плафона освещения багажника выполнить в порядке обратном снятию.
