Установка противотуманок на Лада Гранта своими руками: схема подключения ПТФ

О том, как правильно и безопасно внедрить в вашу систему освещения противотуманные фары на Ладу Гранту своими руками и получить от всего этого ощутимый результат, читайте ниже в нашем материале.

Подготовительный этап (выбор ПТФ на Лада Гранта)

Для того, чтобы вмонтировать ПТФ в Ладу Гранту, потребуются специальные места установки. Благо в стандартном бампере уже с завода предусмотрены такие штатные места. Их размеры полностью схожи и идентичны с ПТФ от «Калины» и имеют два различных вида.

Первый продаётся под торговой маркой «Bosch» г. Рязань и имеет плоское стекло блок фары, а фары с выпуклым стеклом выпускаются под производством г.Киржач. У двух этих типов фар имеется одинаковые крепления, поэтому о том, какие фары покупать лично для себя выбирайте самостоятельно.

Хотя по мнению «Грантоводов», стёкла от Bosch гораздо крепче.

С левой стороны ПТФ от «Bosch» (ЛУЧ), с правой стороны «Киржач».

Если же вы не хотите «заморачиваться» с установкой «стоковских» элементов, можно установить стандартные ПТФ, благо в переднем бампере для них тоже можно найти место.

Первый этап установки

В первую очередь перед установкой подготовьте рабочее место к работе, проверьте комплект противотуманных фар на целостность и также комплект для подключения ПТФ на наличие всех проводов, реле и предохранителей. Если вы до настоящего времени никогда не занимались установкой подобных световых элементов самостоятельно, то внимательно изучите схему электропроводки автомобиля и схему подключения ПТФ.

Подключение ПТФ в Гранту

Проводку можно взять от Лада Приоры (цена 400рублей), но учтите, что в этом комплекте не хватит провода, но его длины хватит, чтобы закрепить реле в монтажном блоке под капотом. Тогда управляющий провод от кнопки придется тянуть к реле через заглушку над педалью газа. Питание кнопки берем от габаритов, либо от зажигания. Питание на реле берем рядом с аккумулятора, после реле в силовые провода на ПТФ врезаем гнезда предохранителей.

Схем подключений ПТФ множество, какая Вам больше понравится, выбирайте сами: 1) Включение ПТФ на отдельную кнопку с индикатором. Вот так:

Схема и описание:

Недостаток такого подключения — отсутствия индикации ПТФ в приборной панели.

2) Включение ПТФ с кнопки задних противотуманных фар. Подключаем обмотку реле коммутации ПТФ к проводу идущему к лампе заднего противотуманного фонаря. Снимаем МУС (модуль управления светотехникой), разъем сзади. Цвет провода смотрим по схеме.

Таким образом, при включении ПТФ высвечивается символ на приборке, но недостаток в том, что ПТФ работает только с ближним и дальним.

3) Включение ПТФ через МУС, точнее его электрическую часть. Добавляем микрик. Микрик был взят с ногами, чтоб через плату провести. Размечаем его положение, сверлим два отверстия под ноги и два рядышком для проводов. Снаружи пропускаем провод и сзади припаиваем. Один конец провод на папу 31 с микрика, второй провод через дырочку вывел наружу.

Подсветка кнопки: на светодиодную ленту припаиваем светодиод, вырезаем только квадратик с диодом и приклеиваем перед микриком. Подключаемся к светодиоду у кнопки заднего ПТФ. Придется сломать перегородки из-за проводов. Кнопка ПТФ от Приоры (шляпка с иконкой фары) скрещивается с нашей кнопкой-заглушкой. То есть с кнопки ПТФ Гранты срезаем верхушку, а на ее место приклеил кусок Приоровской кнопки. Она по высоте меньше из-за прямоугольного окошечка, поэтому шпаклюем, шкурим, выравниваем ее.

Если не дорабатывать МУС Гранты, то на установку и подключение ПТФ потребуется не более 3 часов времени.

Пошаговый процесс подготовки

Первым делом снимаем клемму минус с аккумуляторной батареи.
Для того чтобы установку ПТФ можно было выполнить гораздо проще, необходимо снять бампер.
Для этого выворачиваем 4 самореза на колесных арках, 2 самореза на креплении в нижней части у бампера, а также все гайки, которые крепят защиту картера двигателя или пыльника, которые идут с завода изготовителя. После этого выкручиваем решетку радиатора.

И лишь после выполнения всех этих работ можно будет с лёгкостью демонтировать передний бампер. А делать это необходимо очень аккуратно, чтобы не повредить места крепления и сам корпус: первым делом оттягиваем каждый из углов, а затем поддевая бампер снизу достаем его из мест фиксации.

Видео «Детальная инструкция по монтажу оптики»

Подробная инструкция по монтажу противотуманной оптики в гаражных условиях с описанием всех нюансов и особенностей приведена на видео ниже (автор ролика — канал NapoziTiV).

Противотуманные фары — полезная опция для каждого автовладельца. Помимо работы непосредственно во время тумана, их можно использовать и в обычных ночных режимах, для увеличения веера света перед автомобилем. Однако же на Лада Гранта, как и на многие современные автомобили подобного класса, противотуманные фары (далее ПТФ) устанавливаются не на все комплектации. Сегодня мы рассмотрим их установку своими руками.

Какие противотуманные фары купить

Противотуманки, в первую очередь, должны выполнять свою основную функцию: хорошо освещать дорогу и пешеходные дорожки на расстояние до 20 м, кроме того, созданное ПТФ пятно обязано иметь четкое светотеневое разграничение.

Выбираются приборы с герметичным корпусом во избежание попадания внутрь воды, и желательно стеклянным экраном, хорошо выдерживающим воздействие дорожных камушков.

1. По многим характеристикам отлично себя проявляют галогенные PIAA 50XT.

2. Особой популярностью пользуются компактные ксеноновые Hella Micro DE.

3. Отдельного внимание заслуживают универсальные светодиодные Osram LEDriving FOG 101.

После приобретения, фары нужно правильно закрепить – согласно инструкции. Фиксируются они на штатное место или на бампер, при этом выдерживается монтажный диапазон – не ниже 0,25 м от дорожного полотна и не дальше 0,40 м от плоскости бокового габарита.

Друзьям это тоже будет интересно

Хочешь получать актуальные рейтинги и советы по выбору? Подпишись на наш Telegram.

Лучшие газоразрядные противотуманные фары

Ксеноновые

Hella Micro DE – очень компактная модель с магниевым корпусом и ксеноновой лампой, которая в другой версии может быть галогенной. Крепится горизонтально с помощью П-образного подвесного кронштейна к самым разным авто, независимо от их размера. Замена лампы осуществляется с тыльной стороны, для чего предварительно снимается резиновый колпак – при работе нужно учитывать длину девайса в 14 см. Комплект представляет собой 2 противотуманки с «огнями» и кронштейнами, а также задние заглушки, провода и болты крепления. Световое пятно – однородное с необходимым захватом обочин.

Достоинства:

характеристики: Н3 / 55 / 12 / Ø40 мм / 4,6…5,3;
по освещенности мало чем уступает головным фарам, при этом не слепит глаза другим участникам движения;
прочная и герметичная конструкция;
четкая граница между светом и тенью;
компактность и полная комплектность.

Недостаток:

из-за большой глубины изделия иногда возникают сложности с монтажом.

По отзывам: ни копейки не жалеют о потраченных деньгах. После замены видимость значительно улучшилась. Один из пользователей «доволен на 200%».

Биксеноновые

Morimoto Mini H1 – ПТФ в виде ее основной составляющей: биксеноновой линзы для лампы Н1 с переходниками на цоколи Н4, Н7. Благодаря небольшому размеру установка возможна на любое транспортное средство, вплоть до скутера или велосипеда. Элементы должны совмещаться только с корпусом с гладкой поверхностью стекла. В комплект поставляется по паре: билинз с переходниками, замков для ламп Н1, масок Х1, блоков розжига, а также кольца, шайбы, уплотнители и проводка.

Достоинства:

характеристики: Н1 (Н4, Н7) / 35 / 12 (24) / Ø63 мм / 4,0…4,2;
световым пятном охватывается широкий наземный участок правильной геометрической формы;
световой поток равен 3200 лм, его граница – четкая ступенчатая;
шофера по «встречке» не подвергаются ослеплению;
срок эксплуатации рассчитан на 6 тыс. часов;
«хорошая» цена.

Читать дальше: Chevrolet cobalt размер дисков

Недостатки:

существенные не приводятся.

По отзывам: высококачественные приборы отлично справляются со своей задачей. При покупке нужно обязательно проверять подлинность товара.

Лучшие светодиодные противотуманные фары

Универсальные

Osram LEDriving FOG 101 – многофункциональная модель, выполняющая функции в качестве противотуманки, дневного ходового огня и поворотной подсветки в легковушках и грузовиках. Монтируется в посадочное место диаметром в 9 см, в том числе взамен галогенных девайсов.

Устанавливается с помощью оригинального крепления, легко настраивается под нужным углом, управляется с салона «родной» клавишей. В конструкции используются диоды собственной разработки, полимерная линза, алюминиевый корпус.

Достоинства:

характеристики: Н11 / 14 (20) / 12 (24) / Ø90 мм / 15,0…15,2;
линза устойчива к воздействию мороза, воды и камней;
широкое пятно видимости с оптимальными светотеневыми пределами;
полная автономность системы, высокая экономичность;
эффективность отражателя составляет более 95%;
стильный дизайн, долгий срок эксплуатации – примерно 10 тыс. часов.

Недостаток:

слишком мягкое освещение.

По отзывам: пользователи довольны – рекомендуют.

Эффективные

Wesem CDC2 – недорогая практичная модель, состоящая из 3 светодиодов Orsan, черного ударопрочного корпуса, пластиковой линзы, стеклянного рассеивателя, алюминиевого радиатора, проводов и разъемов.

Крепится в штатное место или над (под) бампером кронштейном вверх (вниз) на разные виды транспорта, а также с/х и строительную технику. Пара ПТФ создает световое пятно правильной геометрии на оптимальную дистанцию.

Достоинства:

характеристики: Н11 / 9 / 12 (24) / Ø84 мм / 2,8…3,0;
хорошее светотеневое разделение;
отсутствует ослепление водителей на встречных полосах;
оптимальные мощность и экономичность;
герметичность, симпатичный дизайн, бюджетная цена.

Недостаток:

ограничивает движение по сугробам.

По отзывам: красивый внешний вид, серьезная оптика.

Лучшие галогенные противотуманные фары

Элитные

PIAA 50XT – прямоугольной формы рефлекторная модель, которая крепится к корпусу автомобиля с помощью стационарного кронштейна. Фиксация осуществляется болтом М8, причем регулирование «огня» возможно как влево-вправо, так и вверх-вниз.

Водонепроницаемость обеспечивается резиновым уплотнителем, закрывающим выход проводов, и герметиком, обеспечивающим посадку стекла в отражатель – между последним и корпусом также устанавливается прокладка. В набор входят по 2 ПТФ с лампами, реле и соединительная проводка. Световым пятном длиной примерно в 20 м охватываются встречные и попутные полосы, а также пешеходные дорожки, отбойники и кюветы.

Читать дальше: Фольксваген поло седан лампа ближнего света какая

Достоинства:

характеристики: Н3 / 85 / 12 / 9|16|7 / 17,0…17,3;
удобная замена лампы, после которой не требуется регулировка;
четкие светотеневые пределы – по горизонтали создается пятно углом видимости до 95°;
отсутствует ослепление встречных водителей;
в зоне освещения сетка практически незаметна – при ее наличии люксы в тумане падают всего лишь на 10%.

Недостаток:

По отзывам: качество соответствует стоимости. «Свет отличный».

Престижные

Hella Comet FF 450 – рефлекторная прямоугольная модель с пластиковым корпусом и прозрачным стеклом, благодаря форме которого потери на преломлении и рассеивании – минимальные. ПТФ устанавливается в бампере в предварительно проделанном 11-миллиметровом отверстии, после чего регулируется во всех плоскостях.

Для замены лампы достаточно открутить 2 винта и вынуть стекло с рассеивателем. Если противотуманка не используется, то для продления срока службы зачехляется пластиковым колпаком. Комплект состоит из 2-х пар коробок и ламп, а также тумблеров, реле и проводки.

Достоинства:

характеристики: Н3 / 55 / 12 / 12|16|9 / 7,6…8,0;
равномерное распределение люксов и максимальная светоотдача;
простая и удобная замена лампы;
прекрасная без ослепляющего эффекта различимость другими водителями;
хорошее световое пятно, современный дизайн.

Недостатки:

По отзывам: нарекания отсутствуют, пользователи приобретением довольны.

Установка противотуманок на Лада Гранта своими руками: схема подключения ПТФ

Автомобиль, оснащенный противотуманными фарами как нельзя кстати придётся для поездок в условиях ограниченной видимости, тумана и иных неблагоприятных погодных условий. Ещё одним немаловажным этапом будет грамотная установка и регулировка этих элементов внешнего освещения. Не смотря на то, что противотуманные фары устанавливались с завода не во всех комплектациях Лады Гранта, установить их своими руками не составит большого труда.

О том, как правильно и безопасно внедрить в вашу систему освещения противотуманные фары на Ладу Гранту своими руками и получить от всего этого ощутимый результат, читайте ниже в нашем материале.

ТОП-15 самых полезных товаров для Лада Гранта — НАШ ОПЫТ!

1 Подготовительный этап (выбор ПТФ на Лада Гранта)
- 1.1 Первый этап установки
2 Пошаговый процесс подготовки
3 Монтаж ПТФ (фото-инструкция)
- 3.1 Установка ПТФ через отдельную кнопку
- 3.2 Схема подключения ПТФ
4 Проверка работы противотуманных фар и окончательная сборка
5 Выводы

Подготовительный этап (выбор ПТФ на Лада Гранта)

Хотя по мнению «Грантоводов», стёкла от Bosch гораздо крепче.

С левой стороны ПТФ от «Bosch» (ЛУЧ), с правой стороны «Киржач».

Если же вы не хотите «заморачиваться» с установкой «стоковских» элементов, можно установить стандартные ПТФ, благо в переднем бампере для них тоже можно найти место.

Первый этап установки

Пошаговый процесс подготовки

Первым делом снимаем клемму минус с аккумуляторной батареи.
Для того чтобы установку ПТФ можно было выполнить гораздо проще, необходимо снять бампер.
Для этого выворачиваем 4 самореза на колесных арках, 2 самореза на креплении в нижней части у бампера, а также все гайки, которые крепят защиту картера двигателя или пыльника, которые идут с завода изготовителя. После этого выкручиваем решетку радиатора.

Монтаж ПТФ (фото-инструкция)

Как вы уже могли заметить, бампер Лады Гранта представляет из себя единую отлитую форму из пластика, в корпусе которого и расположены места для противотуманных фар, скрытые заглушками. Следующим этапом будет вырезание этих заглушек.

Лучше всего в первую очередь разметить место для выреза.
Проводить эту работу следует с повышенной тщательностью и аккуратностью. Для того чтобы вырезать отверстия можно использовать как обычный канцелярский нож, так и более профессиональное оборудование — бормашину.

Отверстие вырезаем как можно аккуратнее.

Зачищаем все края от неровностей.

Крепим противотуманки с помощью болтов.

Установка ПТФ через отдельную кнопку

Для того, чтобы подключить противотуманные фары на Лада Гранта, не надо с нуля покупать весь комплект проводки, реле и дополнительных деталей.

Достаточно лишь взять специальный комплект для подключения ПТФ для автомобилей Лада семейства калина/приора/гранта. Такой комплект включает в себя все необходимые материалы, а также подробную инструкцию по установке. Всё же, как правило самый главный недостаток этой проводки — короткие провода для кнопки включения ПТФ, но они без проблем удлиняются путём врезания необходимой длины проводов.

Всё необходимое в этом наборе уже присутствует.

Установку следует проводить строго по инструкции, выводя провода от ПТФ, непосредственно к монтажному блоку, по бамперу и лонжерону проложив проводку к самой кнопке. Важно зафиксировать все провода пластиковыми хомутами и уложить провода в гофрированную трубку там, где их износ максимально возможен.

Схема подключения ПТФ

Подключение проводим строго по этой схеме:

При подключении ПТФ по такой схеме, гарантированно всё будет работать.

Единственным минусом такого варианта подключения ПТФ будет отсутствие сигнальной лампы на панели приборов.

Проверка работы противотуманных фар и окончательная сборка

Перед тем как приступить к сборке всех собранных элементов, необходимо проверить все на работоспособность.

В первую очередь проверяем все места креплений на надёжность фиксации — это касается как проводов, так и самой блок фары. После чего подключаемых клемму к аккумуляторной батарее и смотрим как работают световые элементы. Если все получилось и работает, собираем все в порядке обратном снятию и наслаждаемся выполненной работой.

Выводы

Как вы могли убедиться сами, для того чтобы провести грамотную и правильную установку ПТФ на лада гранта не требуется больших умений и знаний. Достаточно лишь строго следовать нашей инструкции и сохранить сноровку и терпение.

Последним шагом будет регулировка ПТФ, чтобы поездка на автомобиле была безопасной не только для вас, но и для всех остальных водителей, следующих во встречном направлении.

Кольца на туманки гранта

На улице сегодня было +14, решил наконец то заклеить молдинги и хром вставки на противотуманки, хоть я и купил дорогой 3М скотч но он всё равно не хотел клеится, на задние двери более менее приклеились сразу но на передние не в какую, по середине отлипают и всё, ладно у меня давно завалялся супер клей) Заклеились только с помощью него, схватились за пару минут. На всё про всё ушло 3 часа не меньше. Заклеил молдинги ровно но с какого то угла такое чувство что они как то вниз уходят, если смотреть с боку то всё ровно, хрен пойми. С хромированными накладками на противотуманки проблем не возникло.

Пришлось снова переклеивать задние молдинги, они оказывается у меня вниз опущены были, сейчас всё норм смотрится, только вот с правой стороны остался немножко высохши супер клей, придётся чем нибуть убирать, пока даже ни знаю чем.

Клей сегодня почти убрал, но доконца это всё равно не возможно сделать, остались в пару местах тоненьки прозрачный слой, нужно в упор смотреть чтоб заметить, так что я по сути доволен. Практически ничего не видно.

Рамки ПТФ в бампер нового образца для Лада Гранта седан, лифтбек (ВАЗ 2190, 2191)

Рамки бампера противотуманных фар для автомобилей Лада Гранта Лифтбек, Седан (от 2015г. с передним бампером Лифтбек) . Данная деталь необходима при установке противотуманных круглых фар в штатное место.
Рамки ПТФ Гранта Лифтбек заводские, соответственно они устанавливаются в штатный бампер в посадочные места без каких-либо доработок и служат как декоративные заглушки для ПТФ.

Артикул:
2191-2803197
2191-2803196

Применяемость:
Лада Гранта седан 2015-2018 года выпуска
Лада Гранта Лифтбек ВАЗ 2191

В комплекте идет две рамки левая и правая.

Для Вашего удобства у нас существуют различные способы доставки и оплаты товара:

Порядок отгрузки в регионы РФ.

Оформляете заказ через сайт или по телефону.
Менеджер связывается с Вами по телефону и уточняет детали заказа и способ оплаты.
Вы оплачиваете счет через банк, после прихода денег на наш расчетный счет (как правило 1-3 дня после оплаты товара), при оплате через системы электронных денег (зачисление средств происходит в течении дня) мы доставляем товар до транспортной компании.

1. Оплата на карту Visa СберБанк.

2. Оплата на Яндекс.Деньги

3. Оплата на QIWI

4. Оплата на расчетный счет

5. Наложенный платеж – Оплата при получении на почтовом отделении (Только для доставки Почтой России)

1.Почта России

Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру
Срок доставки от 3 до 12 дней, по всей России.

2. Курьерской службой Почты России EMS

Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру

Срок доставки от 4 до 10 дней, по всей России, дороже на 100% чем почтой.

3. Первым классом Почты России.

Срок доставки от 3 до 10 дней, по всей России, дороже на 50% чем почтой.

4.Транспортная Компания

(Пэк, Кит, Деловые Линии, Байкал Сервис, Автотрейтинг, Энергия, ЖелДорЭкспедиция).

Срок доставки до 10 дней, по всей России, только в крупные города. Габаритные посылки выгоднее на 50% чем почтой.

5. Доставка курьером по г.Тольятти

Срок доставки от 1ч до 12 по г.Тольятти. Стоимость 100-150р в зависимости от района.

6.Самовывоз из офиса Интернет-магазина в г. Тольятти.
Время для осуществления самовывоза необходимо уточнить у менеджера.

Проводка для подключения ПТФ на Лада Калина 2, Гранта, Гранта 2, Датсун

со скидкой 11 %

Накладка сабля заводской решетки радиатора хром для Лада Гранта

со скидкой 11 %

Накладки хромированные на сопла воздуховодов Лада Гранта, Калина 2, Датсун

со скидкой 15 %

Облицовка порогов для Лада Гранта, Калина 2

со скидкой 11 %

Грязезащитные заглушки проема рулевых тяг на Лада Гранта, Калина, Калина 2

со скидкой 19 %

Защитная накладка на задний бампер Лада Гранта седан

со скидкой 10 %

Зеркальный элемент (стекло) Люкс без обогрева с нейтральным антибликом для Лада Калина, Калина 2, Гранта седан

со скидкой 18 %

Противотуманные фары Калина BOSCH

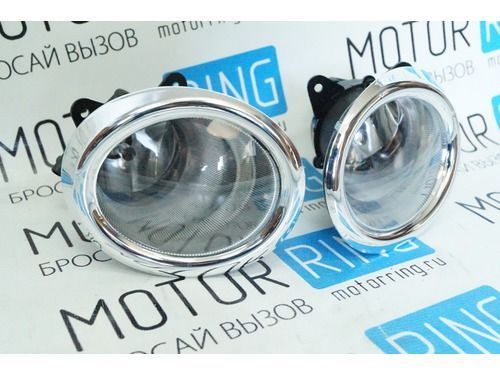

Противотуманные фары «Луч» для Лада Калина, Гранта, Ларгус

Производство: г. Киржач

Устанавливаются в штатные места без каких-либо доработок.

Оплачивайте товары банковской картой, с помощью QIWI, Яндекс.Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые и банковские комиссии

Этот товар выбрали 53 покупателя

Данные противотуманные фары устанавливаются в штатные места без каких-либо доработок в передний бампер старого образца (дорестайлинг).

Имеют хромированную окантовку, что привнесет «изюминку» во внешний вид Вашего автомобиля.

Вес, кг: 0.5 Размеры, см: 22 х 16 х 15 Объем, м3: 0.00528

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки – от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки – от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки – от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

Наличными при получении
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

Наличными при получении
Кредит, рассрочка
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Наличие противотуманных фар в автомобиле — это не обязательная опция. По крайней мере, так считают все производители автомобилей. И действительно, если использовать туманки исключительно по прямому назначению, то Вы будете включать туманки очень и очень редко, примерно раз в год.

Но в России, как возможно и в других странах, ПТФ часто используются как дополнительный источник освещения при езде по особенно плохим дорогам, а также как элемент внешнего тюнинга автомобиля.

Как раз для тех владельцев Лада Гранта, которые описаны выше, мы с удовольствие представляем противотуманные фары «Тюн-Авто» с хром окантовкой для Лада Гранта до 2015г. Эти ПТФ станут заметным элементов внешнего дизайна как во включенном, так и в выключенном состоянии, так как по периметру они имеют хромированное кольцо.

Стоит обратить внимание, что данные противотуманные фары предназначены для установки в бампер старого образца. Такой передний дорестайлинговый бампер устанавливался только на автомобили Лада Гранта в кузове седан с самого начала его выпуска и до 2015 года, когда в серию пошел лифтбек из этого семейства, на который сразу устанавливался только бампер старого образца. В последствии новый бампер стал устанавливаться и на седан, поэтому внимательно подбирайте ПТФ для своего автомобиля. Бампер нового образца отличается от старого наличием специальных отдельных секций черного цвета в местах монтажа туманок. Прежний бампер подразумевал только углубления, которые нужно было вырезать для установки ПТФ.

Данные ПТФ подключаются в штатные разъемы и штатные отверстия в переднем бампере. Кроме этого, в комплекте поставки уже присутствуют лампы.

Особенности установки ПТФ на Ладу Гранту своими руками

Водители Гранты часто вспоминают о необходимости противотуманных фар, однако опционально они устанавливаются только в максимальную комплектацию. Базовые версии оснащены лишь местом для клавиши в салоне и отверстиями в бампере, которые с завода прикрыты пластиковыми заглушками.

Установка птф на Гранту в официальном сервисе потребует больших затрат. Также дилер навяжет услугу по настройке оптики, которая обойдется недешево. Самостоятельный монтаж займет около 3-5 часов в зависимости от умений автовладельца.

В комплект входят все необходимые провода, предохранители, штекера и колодки. Также набор поставляется с лампами, схемой подключения электропитания и оригинальной клавишей включения/выключения.

Возможные проблемы и неисправности

Ближний свет Лада Гранта недостаточно хорошо освещает правую обочину, поэтому дополнительная оптика станет отличным помощником и обеспечит яркий световой поток.

В процессе установки можно столкнуться со следующими проблемами:

залом уголков крыльев при демонтаже бампера,
повреждение колодок электропроводки,
неправильное подключение или замыкание провода.

Бампер на Гранте выполнен в виде одной большой детали, поэтому при демонтаже могут возникнуть проблемы в виде повреждений передних крыльев, поэтому снимать бампер нужно вместе с помощником одновременно с двух сторон.

Если при пробном включении оптики ничего не горит, скорее всего, повреждены штекеры из-за неправильного подключения. Чтобы исправить проблему, меняют раъем. Если лампы на секунду загораются, а потом свет выключается, это может свидетельствовать о неисправности реле.

Устройство противотуманок

Штатные противотуманки оборудованы пластиковым креплением, которое удерживает оптику в бампере Гранты. Устройство рефлектора позволяет эффективно освещать дорожное полотно благодаря низкому расположению в бампере и широкому горизонтальному лучу.

Читайте также: Все, что нужно знать о капоте автомобиля

Всего выделяется несколько видов оптики:

галогеновые,
светодиодные.

Классические галогеновые лампы устанавливаются во все штатные противотуманки большинства автомобилей. Детали из диодов не способны выдавать луч правильной формы и качественно освещать дорогу в темное время суток. Такие противотуманки часто используются как дневные ходовые огни.

Внутреннее устройство фары Гранты не предполагает установку газоразрядных ксеноновых ламп. К таким системам могут возникнуть вопросы у сотрудников ГИБДД.

Самостоятельная разборка

Снятие и разборка противотуманок Гранты может потребоваться в случае треснутого стекла или случайного попадания воды.

Снимите бампер.
Отключите фишки.
Открутите крепеж противотуманок.

Чтобы демонтировать фары без съема бампера, потребуется подъемник и отгибание подкрылков. Разборка фары Лада Гранта потребует использование картонной коробки, промышленного фена и плоской отвертки.

Для вскрытия фары нужно:

Поместить детали в коробку и закрыть крышку.
Прорезать отверстие на боковой грани и установить фен на 5-7 минут.
Вынуть фары и аккуратно подковырнуть стекло отверткой.

Для тщательной промывки загрязненного отражателя разбираем все внутренние детали и протираем спиртовой салфеткой.

Новое стекло устанавливается с помощью черного или прозрачного герметика в зависимости от оттенка фар.

Противотуманные фары

Противотуманки на Ладу Гранту доступны с двумя видами стекол:

плоское,
выпуклое.

Фары с плоскими гранями выпускает компания Bosch. Детали известной фирмы считаются достаточно крепкими и идеально подходят в штатные посадочные места.

Выпуклое стекло изготавливается на заводе в городе Киржач. По мнению автолюбителей, такие стекла больше подвержены появлению трещин из-за механических нагрузок и перепадов температур. Для Гранты подходят идеально, размеры и посадочное место фар полностью совпадают.

Схема подключения

В комплект входит все необходимое для подключения, однако заранее следует запастись изолентой, острым ножом, плоскогубцами, отверткой, дрелью и набором гаечных ключей.

Читайте также: Как найти на кузове и расшифровать ВИН-номер автомобиля

Правильное подключение птф подробно отражено в схеме, которая идет в наборе с фарами. Подключаем массу на кузов автомобиля, например болт крепления звукового сигнала или других электрических приборов. Расположение подкапотных элементов Гранты лифтбек не отличается от седана или универсала.

Если длины комплектных проводов не хватает, то делается вставка. Весь пучок необходимо хорошо заизолировать и поместить в пластиковую гофру, которая защитит от случайного перелома или протирания.

Монтаж фар в бампер

Установка противотуманных фар на Гранту может существенно усложниться, если заглушки не снимаются и впаяны в бампер. В таком случае требуется своими руками рассверливать отверстие.

Норма положения фары отмечена на бампере специальным отливом, за которые нельзя заходить в процессе высверливания заглушки. Проделать отверстие правильной формы также можно с помощью острого канцелярского ножа.

Фары устанавливаются в заводское крепление с обратной стороны бампера Гранты.

Лучше ставить болты, которые идут в комплекте.

Устанавливать деталь следует строго в соответствии с буквенными обозначениями и стрелками, указывающими на верхнее положение. Стандарт положения отверстий в переднем бампере Гранты полностью соответствует всем заявленным требованиям и нормам ГОСТ в России.

Сборка и установка бампера производится в обратном порядке. В процессе монтажных работ обязательно нужно выключить зажигание и отсоединить минусовую клемму.

Замена задних фонарей

Задняя фара Гранты крепится на 3 гайках, которые закручены со стороны багажника. Для демонтажа фары нужно:

Открыть крышку багажника.
Отогнуть тканевый кожух.
Открутить 3 гайки ключом на 8 мм.
Отсоединить штекер с проводкой.
Аккуратно вынуть деталь из паза.

Все работы по разборке бампера, снятию передних и задних фар проводятся с помощью обычных гаечных ключей, которые продаются в большинстве магазинов с автозапчастями.

Самостоятельная установка противотуманных фар позволит сэкономить не менее 3000-5000 рублей, которые пришлось бы заплатить автосервису.

Облицовки противотуманных фар Лада Гранта FL (2018-)

290 р.

Описание
Характеристики
Отзывы (0)
Вопрос-ответ

Оригинальные штатные облицовки (рамки ПТФ) противотуманных фар для автомобилей Лада Гранта FL с 2018 года выпуска. В комплекте 2 облицовки, левая и правая.
Для установки противотуманных фар необходимо демонтировать штатные заглушки ПТФ и установить вместо них облицовки.

Характеристики товара

Новинки

Пыльник (кожух) передней стойки для автомобилей Лада Веста. Это не оригинальная деталь, аналог оригинального пыльника, который по..

Проставка под опору заднего амортизатора Лада Веста предназначена для устранения стука в подвеске автомобиля. Стоимость указана з..

Реснички фар для автомобиля Лада Гранта до 2018 года (кроме FL) от производителя ANV AIR. Материал — оргстекло, цвет черный, на п..

Реснички фар для автомобиля Лада Гранта FL с 2018 года (в любом кузове) от производителя ANV AIR. Материал — оргстекло, цвет черн..

Реснички фар для автомобиля Лада Веста всех модификаций от производителя ANV AIR. Материал — оргстекло, цвет черный, на просвет -..

Подлокотник с боксом для автомобилей Лада Гранта FL (с 2018 года по настоящее время), Лада Калина-2, Датсун для сиденья водителя, ..

Набор из 7 термоусадочных трубок с клеевым слоем от производителя REXANT. Термоусаживаемые трубки GLUE 2:1 REXANT подобраны для и..

Аналог оригинального уплотнителя задней двери для Лада Веста в кузове универсал (не подойдет для седана). Уплотнитель подлежит зам..

Аналог оригинального уплотнителя задней двери для Лада Веста в кузове седан (не подойдет для универсала). Уплотнитель подлежи..

Защита картера и коробки передач для автомобилей Шевроле Нива (Лада Нива) и Нива Трэвел. Защита Шериф предназначена для защиты уз..

Защита Шериф предназначена для защиты узлов и агрегатов, которые находятся в низших точках автомобиля. Защиты Sheriff разрабатываю..

Передние пружины для автомобилей Лада Веста (седан и универсал SW, кроме Кросс) от производителя Фобос. Пружины изготавливаются м..

Комплект оригинальных передних и задних пластиковых подкрылков для автомобилей Лада Иксрей (не подойдут для Иксрей Кросс). Стоимо..

Комплект пружин (ремкомплект) передних тормозных колодок для автомобилей Лада Веста,Ларгус, Иксрей Кросс (не подойдут для обычного..

Комплект оригинальных передних и задних пластиковых подкрылков для автомобилей Лада Иксрей Кросс (не подойдут для обычного Иксрей)..

Комплект оригинальных передних и задних пластиковых подкрылков для автомобилей Лада Гранта FL с 2018 года (все виды кузова). Стои..

Очиститель шин LECAR предназначен для высококачественной экспресс-очистки и обновления боковых поверхностей покрышек и резиновых м..

Эффективное средство предназначено для восстановления первоначального внешнего вида шин, бамперов, а также резиновой и пластиковой..

Спрей Антискотч LECAR предназначен для быстрого удаления стикеров, скотча, наклеек и различных клейких соединений с бамперов, стек..

Растворитель ржавчины LECAR предназначен для облегчения разборки заржавевших окислившихся резьбовых соединений, подвижных частей и..

Как оформить заказ (пошаговая инструкция с фото)

🛒 1. Положить товар в корзину

Положите нужные товары в корзину.

🔗 2. Перейти на страницу оформления заказа

Для этого нажмите на значок корзины, а затем на кнопку Оформить заказ.

✔ 3. Указать данные

Укажите фамилию, имя, отчество получателя посылки, адрес доставки, телефон и электронную почту.

📦 4. Выбрать доставку

Сайт посчитает стоимость и сроки доставки. Вам нужно только выбрать подходящий вариант.

💰 5. Выбрать оплату

Выберите удобный способ оплаты вашего заказа

👍 6. Подтвердить заказ

Проверьте состав вашего заказа и нажмите на кнопку Подтверждение заказа. Далее вы можете оплатить заказ, следуя инструкциям (если вы оформили заказ с предоплатой), либо дождитесь звонка оператора, если вы оформили заказ с оплатой при получении.

Просто нажмите на кнопку заказа в 1 клик и оформите заказ. Нужно указать ваш телефон, адрес и имя, далее оператор свяжется с вами и обработает заказ.

Гарантии
Информация о магазине
Как оплатить онлайн
Политика безопасности платежей
Система накопительных скидок
Доставка и оплата
Договор купли-продажи
Политика обработки персональных данных

Написать нам
Карта сайта
Личный кабинет, история заказов
Наши партнёры
Часто задаваемые вопросы
Производители
Статьи и новости
Проверка статуса заказа
Заявка на подбор товара
Мои закладки

И н т е р н е т — м а г а з и н
Телефон: +7-8482-90-33-63, операторы работают с 9 до 17 по Мск, пн-пт.
Т о л ь я т т и
ул. Дзержинского, д. 70, пн-пт, с 10 до 18.
Телефон: +7-8482-44-42-33
(пункт выдачи заказов и магазин)
С и м ф е р о п о л ь
Евпаторийское шоссе, 157, пн-пт, с 10 до 19, сб — с 10 до 17.
Телефон +7-978-664-88-48
(пункт выдачи заказов и магазин)
