Моторчик стеклоподъемника на ваз 2110 его ремонт и замена

Моторчик стеклоподъемника на ваз 2110 его ремонт и замена

Вам необходимо отремонтировать мотор стеклоподъемника ваз 2110? В таком случае рекомендую ознакомиться с этим пошаговым руководством по ремонту моторчика стеклоподъемника на ваз 2110.

Ремонт моторчика стеклоподъемника на ваз 2110

Для начала необходимо снять всю обшивку двери, чтобы добрать до моторчика стеклоподъемника на ваз 2110. Отключаем все штекера и провода от моторчика, после чего нужно открутить его и снять, чтобы было удобней работать.

Первым делом нужно открутить верхнюю крышку моторчика, после чего мы доберемся до необходимых деталей которые нужно будет заменить.

Разбираем моторчик на составляющие, раскручиваем все до винтика, чтобы определить неисправность.

Моторчик стеклоподъемника на ваз 2110 в разобранном виде. Нужно достать вал из разобранного моторчика.

После того как достали вал моторчика стеклоподъемника чистим его от ржавчины и прочищаем подшипник на валу, если потребуется меняем его. Чистим коллектор, смазываем конец вала смазкой.

Собираем все потихоньку обратно.

Подключаем 12В, проверяем работоспособность моторчика стеклоподъемника на ваз 2110, если все ОК, тогда собираем все до конца. Плюс ко всем половинки я соединил с герметиком, чтобы влага не попадала внутрь.

Все готово! Устанавливаем моторчик стеклоподъемника обратно на ваз 2110.

Если остались вопросы о том как отремонтировать моторчик стеклоподъемника ваз 2110 рекомендую посмотреть это виде:

Материалы по теме:

Оставьте комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Как снять моторчик стеклоподъемника на приоре

Современные автомобили наделены целым рядом устройств и приспособлений, позволяющих обеспечить комфорт водителя и пассажиров, находящихся в салоне. К числу многих устройств, обеспечивающих комфорт, можно отнести и электрический стеклоподъемник. Зачастую эти устройства создают неудобства своей нестабильной работой или же выходом из строя. Данная проблема, в частности, достаточно сильно распространена на автомобилях «Лада Приора».

Поломанный стеклоподъемник не позволит поднять или опустить стекло автомобиля. Поэтому при поломке этого механизма следует сразу же задуматься о его ремонте.

Из-за чего не работает стеклоподъемник «Приоры»?

Поломка стеклоподъемника может возникнуть из-за неисправности следующих систем:

Моторчик стеклоподъемника имеет свой ресурс износа, если он превышен, то механизм выходит из строя, сам же моторчик подлежит замене.

В случае если с моторчиком все в порядке, а подъемники по-прежнему не работают, то причина поломки может заключаться в электроцепи и повреждении проводов.

Блок стеклоподъемников «Приоры»

В предохранительном блоке автомобиля имеется компонент, отвечающий за стеклоподъемники авто. Если он вышел из строя, то механизм перестает функционировать.

Кнопки управления стеклоподъемниками «Приоры» также могут быть причиной неисправности. В основном это происходит из-за окисления контактов кнопки.

Также возникают ситуации, когда функционирование стеклоподъемников «Приоры» достаточно нестабильно. Например, они могут работать только при включенном зажигании или же работают частично. Может быть, что передние функционируют нормально, но не работают задние стеклоподъемники на «Приоре». Тогда, скорее всего, проблема кроется в электронике автомобиля.


Схема стеклоподъемников Приоры особенности подключения.

Не смотря на то, что управление стеклоподъёмниками осуществляется, так же как и на предыдущих моделях, схема стеклоподъемников Приоры несколько отличается. Блока стеклоподъемников на Приоре нет. Управление стеклоподъёмниками осуществляет контроллер электропакета. Сделано это для удобства управления электростеклоподъёмниками. Для полного открытия и закрытия стекла теперь не надо удерживать клавишу, а достаточно кратковременно её нажать. Если кнопку удерживать некоторое время, то стеклоподъёмник будет работать до отпускания кнопки. Кнопки в данном случае не коммутируют цепь, как на предшествующих моделях, а являются своего рода датчиками для электронного блока.

Рекомендуем: Измерение компрессии в цилиндрах двигателя — проверенная методика обнаружения неисправностей своими руками

Подключение стеклоподъёмников водительской двери несколько отличается от подключения в пассажирских дверях. Это связано с применением модуля управления всеми в водительской двери. При включении какой либо кнопки на блоке с него генерируется соответствующий сигнал, который передаётся на контроллер управления электропакетом по проводу соединяющему вывод 5 блока водительской двери с выводом 5 колодки 3 блока управления стеклопакетом. При поиске неисправности без применения диагностического оборудования можно проверить целостность или замыкание на массу првода по которому проходит сигнал и наличие питания на блоке модуле водительской двери.

Кроме применения электронных блоков в схеме стеклоподъемников Приоры существует особенность подачи питания к электроприводу. Один из проводов является многофункциональным и участвует в подаче питания к подогреву и управлению зеркалами, а так же к соленоиду блокировки дверей. Поэтому на этом проводе может быть как плюс так и минус, в зависимости от того какой потребитель включен. Управление значением осуществляет контроллер электропакета. На правую и левую стороны провода подключаются отдельно к разъёму Х1 выводы 4 и 6, соответственно. Это свойство можно использовать для поиска неисправности в цепи.

Причины поломки

Стеклоподъемники «Приоры» ломаются из-за долгого нахождения автомобиля в условиях регулярных низких температур, проблем с электронным блоком управления, выхода из строя предохранителей, износа моторчика и других компонентов подъемника, а также перекоса стекла.

Прежде чем осуществлять ремонт, необходимо продиагностировать те системы авто, в которых может скрываться причина поломки данного элемента. Диагностику лучше всего проводить с использованием инструментов и устройств, например, тестер позволит понять, поступает ли напряжение к моторчику стеклоподъемника.

После выявления причины неисправности можно приступать к ремонту.

Замена моторчика стеклоподъемника Лады Приоры

Как уже было сказано выше, самой распространенной причиной является выход из строя именно электрического моторчика. И в данном пункте мы рассмотрим порядок его замены. Для начала необходимо перевернуть механизм таким образом, чтобы шпильки были повернуты к нам лицом.

Последовательность замены стеклоподъемника на автомобиле ВАЗ 2170 2171 2172 Лада Приора.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите обивку передней двери (см. «Снятие и установка обивки передней двери на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»).

3. Опустите или поднимите стекло так, чтобы получить доступ к болтам крепления обоймы стекла через верхнее отверстие двери. Выверните два болта крепления обоймы стекла к ползуну стеклоподъемника.

4. Поднимите стекло руками вверх до упора и зафиксируйте его деревянными или пластмассовыми клиньями. 5. Разъедините колодку жгута проводов стеклоподъемника.

6. Отверните три гайки крепления моторедуктора стеклоподъемника.

7. Отверните четыре гайки крепления направляющей механизма стеклоподъемника…

8. …и выньте стеклоподъемник из двери через технологическое окно.

Так выглядит снятый с автомобиля механизм стеклоподъемника Лада Приора (Lada Priora) передней двери.

Обратите внимание на маркировку стеклоподъемника, чтобы приобрести для замены точно такой же.

9. Установите стеклоподъемник в порядке, обратном снятию. После установки проверьте, чтобы стекло закрывалось плотно, без перекоса. Если это не так, ослабьте винты крепления обоймы стекла к ползуну и выставьте его за счет овальных отверстий в ползуне в нужное положение.

Источники
  • https://steklopodem.ru/blog/fotootchet-o-zamene-zadnego-pravogo-elektrosteklopodemnika-na-lada-priora
  • https://priora-remont.ru/zamena-steklopodemnika-v-sbore/
  • https://mail.receptishi.ru/diacrisis/instrumental-diagnosis/494-gdv

Устранение неисправностей кнопок управления

Достаточно распространенной неисправностью является выход из строя кнопок управления подъемника стекол. Наиболее часто кнопки стеклоподъемников «Приоры» окисляются, или же их контакты начинают отходить. Для устранения неисправностей подобного рода потребуется очистить контакты от окиси либо перепаять кнопки. При повторной перепайке контакты будут плотно прилегать друг к другу, тем самым обеспечивая бесперебойное функционирование электрического стеклоподъемника.

Правила выбора

На заводе всем известные девятки и 10-ки не оснащаются электронными стеклоподъемниками, кроме редчайших случаев. Перед установкой автоматического механизма нужно избрать вправду высококачественное устройство. Многие автолюбители выбирают изделия таких узнаваемых марок, как Беркут и Гранат.

Существует три типа деталей:

  1. Тросиковые стеклоподъемники (более дешевенькие). Эта разработка поднимания и опускания стекол обладает обилием недочетов. К примеру, стекло двигается очень медлительно, а зимой может даже примерзать, что приводит к обрыву тросика и выходу из строя всего механизма.
  2. Самый дорогостоящий и сбалансированный вариант – это шарнирно-рычажные устройства. Эти стеклоподъемники опускают и поднимают стекла довольно стремительно и бесшумно. Механизмы надежны и не выходят из строя даже при примерзании стекла.
  3. Реечные стеклоподъемники. Эти механизмы часто выходят из строя, в особенности при примерзании стекла. Во избежание заморочек механизм рекомендуется часто смазывать, избегая заедания.

Устранение прочих неисправностей

К мелким поломкам можно отнести дребезжание стекла, шум в стеклоподъемнике, свободное хождение стекла под механическим воздействием (например, стекло не поднимается и не опускается подъемником, но то же самое можно сделать рукой). Их причиной является перекос стекла, выход из строя роликов или троса. При перекосе стекла его необходимо отрегулировать. Если же порвался трос, то он подлежит замене. При соскакивании троса с роликов необходимо его натянуть обратно и отрегулировать стеклоподъемник автомобиля. Возникновение шума является признаком того, что механизм плохо смазан. Для устранения неисправности нужно хорошо смазать все механизмы электростеклоподъемника, а также направляющие стекла. При медленной работе механизма его также стоит смазать либо заменить на новый. Со временем скорость опускания и поднятия стекол уменьшается из-за износа моторчика стеклоподъемника.

Неисправности, требующие ремонта в автосервисе

Причиной поломки стеклоподъемника могут быть не только механические, но и электронные неисправности. К таким относится поломка центрального блока электроники автомобиля. При его выходе из строя самостоятельный ремонт данного агрегата невозможен. Требуется полная диагностика и устранение поломок в специализированном сервисном центре.

Все дело в том, что ЦБКЭ имеет ряд многофункциональных проводов, которые в одно и то же время отвечают за функционирование центрального замка, поворотных маячков, электрического подогрева стекол и зеркал. При попытке устранить электронную причину поломки подъемника стекол можно лишь усугубить проблему.

Как заменить стеклоподъёмник двери на ВАЗ 2113-ВАЗ 2115?

Стеклоподъёмник что на задней, что на передней двери заменяется практически идентично, правда там есть небольшие нюансы но на это можно даже и внимания не обращать и поэтому если вы научитесь спереди стеклоподъёмник заменять, то и на задней двери вы его так же сможете заменить и наоборот, но вот только есть одно Но! Стеклоподъёмник можно заменить как при снятом стекле с двери, так и на установленном стекле (Как вы будете делать решать вам, если стекло снимать не захотите, то в таком случае его просто отвёрткой можно будет зафиксировать, но если вдруг дверь сильно шелохнётся, то стекло может упасть и разбиться, на снятом же стекле такого у вас уже не произойдёт), если вы хотите всё таки его снять, то в таком случае прочтите статью под названием: «Замена стекла на ВАЗ», если же стекло снимать не хотите и уверены в том что он не упадёт, тогда приступайте к прочтению статьи мы в ней как раз описали процесс замены стеклоподъёмника при установленном стекле на двери автомобиля!

Как натянуть тросик стеклоподъемника ваз 2114

Стекло лопнуло потому что у меня очень узкий проем,для выхода стекла,расширил его ломиком.

Как снять стеклоподъемник приора

Очередной свой фотоотчет о замене заднего электростеклоподъемника на автомобиле LADA Priora прислал наш покупатель Фокин Иван Игоревич из Москвы, в рамках участия в нашей акции.

В нашей Ладе Приоре повторно произошла проблема, только уже на задней правой двери сломался стеклоподъемник. Было решено заказать стеклоподъемник, но уже не в сборе, как в прошлый раз, а отдельно сам механизм без моторедуктора.

Электростеклоподъемник для ВАЗ-2110 задний правый без моторедуктора.

Инструменты: отвертка фигурная, отвертка звездочкой, головка на 10, головка на 22, инструмент для пластика, скотч, изолента, ножницы.

Откручиваем шурупы с панелек всего 3 шт — красная стрелка.

Берем инструмент для пластика. Поддеваем им панельки в направлении как указанно на фото, убираем в сторону. Опять же, этим инструментом подеваем панель двери, начиная с левого нижнего угла, двигаясь в противочасовом направлении и отстегиваем клипсы панели. Отстегнув панель с клипс, поднимаем вверх, панель снята.

Снимаем всю изоляцию, чтоб не мешала.

Откручиваем гайки — красная стрелка.

Спускаем немного стекло для того, чтобы снять рейку с корпуса двери, насаженной на болты.

Поднимаем стекло в крайнее верхнее положение и фиксируем его скотчем.

Снимаем болты двигателя и рейки с насаженных мест и через угол вытаскиваем старый стеклоподъемник.

После того, как вытащили электростеклоподъемник, откручиваем 4 шурупа и головкой на 22 откручиваем болт/гайку с резиновой поверхностью, снимая крышку моторедуктора.

«Перекидываем» моторедуктор на новый стеклоподъемники и закручиваем болт/гайки, после чего подсоединяем к фишке и проверяем работоспособность. По итогу остается 4 шурупа, которые не задействованы.

В обратном порядке засовываем стеклоподъемник и, в первую очередь, насаживаем на болты двигатель с наживлением гаек.
Последующие манипуляции произвести строго в обратном порядке.

Спасибо, Иван Игоревич, за очередной подготовленный фотоотчет. Обещанный приз мы перечислим Вам на счет мобильного телефона.

-2110 | «»18:28, «.-2110 | «»18:28, «.-2110 | «»18:28, «.-2110 | «»18:28, «.. . /2170 / .07:24, 21 SKY Service. . /2170 / .07:24, 21 SKY Service«» 2109-15, 2109373061018:04, 38«» 2109-15, 2109373061118:04, 382170 217062040112008:00, 7 382170 217061040083208:00, 7 382170 217062040102008:00, 7 382170 217061040093208:00, 7 38-1118ɠ­Ѡ LADA 11180610400982

. LADA 11180610400982 9 1118 111 11

. 1-1 2110 2110 211 21 CARETA74

. | «» 1 1117 111 11 1119 1118 1118610401010 5X26X8

. | «» 1 1117 111 11 1119 1118 11186204011 11186204009 5X26X8

. | «» 1 1117 111 11 1119 1118 1118610401110 5X26X8

Читать еще:  Может ли сгореть диод

. | «» 1 1117 111 11 1119 1118 11186204010 11186204008 5X26X8

. 210903730610 1-9 2110 2110 211 21

. 210903730611 1-9 2110 2110 211 21

. 111803730611 1-9 1118 111 11

. 3000 . . 2110 2110 211 21

. 111803730610 1-9 1118 111 11

. LADA 21090373061010 9 2109 2109 210 21 211012 211315 217072

. 21728610400800 1-1 CARETA74

. ) LADA 21090610400932 1

. LADA 11180610400982 9 1118 111 11

. 1-1 2110 2110 211 21 CARETA74

. | «» 1 1117 111 11 1119 1118 1118610401010 5X26X8

. | «» 1 1117 111 11 1119 1118 11186204011 11186204009 5X26X8

. | «» 1 1117 111 11 1119 1118 11186204010 11186204008 5X26X8

. | «» 1 1117 111 11 1119 1118 1118610401110 5X26X8

. 210903730610 1-9 2110 2110 211 21

. 210903730611 1-9 2110 2110 211 21

. 111803730611 1-9 1118 111 11

. 3000 . . 2110 2110 211 21

. 111803730610 1-9 1118 111 11

. LADA 21090373061010 9 2109 2109 210 21 211012 211315 217072

. 21728610400800 1-1 CARETA74

. ) LADA 21090610400932 1

Замена стеклоподъемника передней двери на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Операции проводимые при замене стеклоподъемника передней двери на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)
Инструменты необходимые для замены стеклоподъемника на автомобиле ВАЗ 2170 2171 2172 Лада Приора.

Вам потребуются: ключ «на 10», деревянные или пластмассовые клинья. Клинья нужны для фиксации стекла в закрытом положении без участия стеклоподъемника.

Последовательность замены стеклоподъемника на автомобиле ВАЗ 2170 2171 2172 Лада Приора.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите обивку передней двери (см. «Снятие и установка обивки передней двери на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»).

3. Опустите или поднимите стекло так, чтобы получить доступ к болтам крепления обоймы стекла через верхнее отверстие двери. Выверните два болта крепления обоймы стекла к ползуну стеклоподъемника.

4. Поднимите стекло руками вверх до упора и зафиксируйте его деревянными или пластмассовыми клиньями. 5. Разъедините колодку жгута проводов стеклоподъемника.

6. Отверните три гайки крепления моторедуктора стеклоподъемника.

7. Отверните четыре гайки крепления направляющей механизма стеклоподъемника…

8. …и выньте стеклоподъемник из двери через технологическое окно.

Так выглядит снятый с автомобиля механизм стеклоподъемника Лада Приора (Lada Priora) передней двери.

Обратите внимание на маркировку стеклоподъемника, чтобы приобрести для замены точно такой же.

9. Установите стеклоподъемник в порядке, обратном снятию. После установки проверьте, чтобы стекло закрывалось плотно, без перекоса. Если это не так, ослабьте винты крепления обоймы стекла к ползуну и выставьте его за счет овальных отверстий в ползуне в нужное положение.

Добавить комментарий

ВАЗ 2170 | Электрические стеклоподъемники

Если Ваш Renault 19 оборудован электрическими стеклоподъемниками, нажатием на кнопочный переключатель на внутренней ручке двери Вы опускаете передние стекла дверей. Стеклоподъемники работают только при включенном зажигании.

Снятие двигателя стеклоподъемника

A. Стекла движутся только в одном направлении.Неисправен переключатель.Замените переключатель.B. Стекло не движется ни в каком направлении.1. Тяжелый ход стекла в направляющих, неисправен предохранитель из-за перенагрузки мотора. 2. Мотор не работает, хотя предохранитель в порядке.

Сделайте так, чтобы стекло легко двигалось в направляющих; замените предохранитель. Подведите напряжение напрямую к разъемам мотора. Если мотор заработал, то проблема решена. Если мотор не работает, то замените его.

1. Стекло заклинено в направляющих. 2. Слишком высокое трение во всем механизме. 3. Окислились или нарушены соединения проводов. 4. Неисправен или окислился переключатель.

Проверьте зазор стекла и при необходимости отрегулируйте. Проверьте механизм на трение без стекла. Проверьте, при необходимости замените. Проверьте. Проверьте, при необходимости замените.

Перестал работать ЭСП передний со стороны водителя, с начало думал кнопка, но потом вслушался — реле щелкает, звуки есть, но не работает. Было решено разбирать.
По этапно:

Откручиваем чопик закрывания двери, откручиваем саморез ручки открывания двери:

Откручиваем 3 самореза снизу обивки.

Крепим стекло скотчем(у меня был только двойной скотч)

Аккуратно откручиваем 2 болта крепления стекла(последний болт стреляет=) )
Откручиваем гайки всего механизма ЭСП

Вытаскиваем его через вернее отверстие.

Откручиваем большие крепления(я легко открутил рукой)

Аккуратно снимаем тросиковый механизм.

Ключом на 6 или 7 откручиваем 2 болта крепления моторчика. И аккуратно вытаскиваем его. Одновременно нужно расслаблять 2 провода которые идут к штекеру.

Следите за щетками и пружинками, выскакивают.

Разобрав механизм, посмотрел щетки — вылетели. Поставил аккуратно на место. Всовываем пружинку от щетки внутрь седла щетки, и сразу же тыкаем туда щетку. Фиксируем ее проводком который выходит с другой стороны, просто загнув его за угл пластмаски.

Собираем обратно в той же последовательности. Лично я за одно смазал литолом штырь механизма(не помешает).

Так же проклеил спленом все отверстия(у меня на моторчик попадала влага)

Все собрал — подключил. Работает=) Алилуя.

Собирать все стал в обратном порядке, на все про все ушло 2 часа(не торопился). Сразу проклеил технологические отверстия спленом.

Обклеил спленом блок управления ЭСП и зеркал.

Почему не работает стеклоподъемник Лада Приора

Разбираемся в схеме

Перед тем как начать диагностику неисправности стеклоподъемника, сначала необходимо ознакомиться с особенностями электрической схемы автомобиля. Если вы сможете ее освоить, особых проблем с постановкой диагноза не будет. Для этого вам придется найти руководство по эксплуатации автомобиля, там есть отдельные электросхемы для водительской, пассажирской и задних дверей. Для диагностики неисправности вам нужно будет знать особенности расположения и подключения следующих элементов:

  • блок управления;
  • центральный замок;
  • поворотники;
  • зеркала;
  • колодки к заднему жгуту проводов, а также к динамику;
  • двигатель стеклоподъемника.

Все описанные элементы обозначены в базовой схеме. Зачем все это нужно? Чтобы вы не перепутали подключения и не допустили неразберихи с электроникой автомобиля. Иногда бывают ситуации, при которых, например, неопытный автолюбитель подключает правый стеклоподъемник на левую сторону и наоборот.

После того как вы разберетесь со схемой, можно переходить непосредственно к определению неисправности и ее устранению, если это возможно сделать своими руками.

Составляющие системы стеклоподъемников

Что делать, если не работает правый или отказали оба ЭП? Стеклоподъемники могут сломаться, в результате чего они будут не в состоянии опустить или поднимать стекла. Возможно, ЭП заедает или клинит, но перед тем, как отремонтировать и разобрать систему своими руками, нужно разобраться в ее устройстве. Сам узел работает посредством управления электромоторами, установленными в двери транспортного средства и предназначенными для поднятия и опускания стекол.

В саму систему входят такие компоненты:

  • электродвигатели;
  • выключатели, расположенные в дверях;
  • проводка;
  • стекла.

Общее устройство системы ЭП

Схема стеклоподъемников Приоры особенности подключения.

Не смотря на то, что управление стеклоподъёмниками осуществляется, так же как и на предыдущих моделях, схема стеклоподъемников Приоры несколько отличается. Блока стеклоподъемников на Приоре нет. Управление стеклоподъёмниками осуществляет контроллер электропакета. Сделано это для удобства управления электростеклоподъёмниками. Для полного открытия и закрытия стекла теперь не надо удерживать клавишу, а достаточно кратковременно её нажать. Если кнопку удерживать некоторое время, то стеклоподъёмник будет работать до отпускания кнопки. Кнопки в данном случае не коммутируют цепь, как на предшествующих моделях, а являются своего рода датчиками для электронного блока.

Подключение стеклоподъёмников водительской двери несколько отличается от подключения в пассажирских дверях. Это связано с применением модуля управления всеми в водительской двери. При включении какой либо кнопки на блоке с него генерируется соответствующий сигнал, который передаётся на контроллер управления электропакетом по проводу соединяющему вывод 5 блока водительской двери с выводом 5 колодки 3 блока управления стеклопакетом. При поиске неисправности без применения диагностического оборудования можно проверить целостность или замыкание на массу првода по которому проходит сигнал и наличие питания на блоке модуле водительской двери.

Кроме применения электронных блоков в схеме стеклоподъемников Приоры существует особенность подачи питания к электроприводу. Один из проводов является многофункциональным и участвует в подаче питания к подогреву и управлению зеркалами, а так же к соленоиду блокировки дверей. Поэтому на этом проводе может быть как плюс так и минус, в зависимости от того какой потребитель включен. Управление значением осуществляет контроллер электропакета. На правую и левую стороны провода подключаются отдельно к разъёму Х1 выводы 4 и 6, соответственно. Это свойство можно использовать для поиска неисправности в цепи.

В чем причина проблемы

Иногда неисправности, как таковой, нет. Например, стеклоподъемники могут отказать в сильный мороз, но подобными проблемами страдает и другая электрика. Поэтому специалисты советуют не экономить на покупке/аренде и отоплении гаража. Но куда чаще встречаются механические неисправности.

Если у вас есть подозрение на поломку, сначала необходимо проверить ЦБКЭ – это персональное новшество АвтоВАЗа, которое осуществляет работу пакета электрики. Сначала нужно убедиться в работоспособности предохранителя. Если все нормально, разбираем двери, вооружаемся мультиметром и производим замер вольтажа на клеммах двигателя стеклоподъемника. Если напряжения нет, то:

  1. Возможна неисправность блока управления стеклоподъемником (кнопка открытия и закрытия окна, расположенная на двери).
  2. Проблема кроется в соединении разъемов проводов.
  3. Отказал ЦБКЭ.

Если же напряжение в сети есть, что отчетливо показывает мультиметр или лампочка на 12В, тогда вышеописанные проблемы автоматически отпадают. Значит, искать неисправность нужно в другом месте. Скорее всего, она кроется в следующих узлах системы:

  1. Залип, либо же западает моторчик подъема стекла.
  2. Трос стеклоподъемника уже отжил свое и нуждается в замене.
  3. Перекос самого стекла, при полной исправности остальной системы.

Все вышеуказанные поломки встречаются примерно с равной периодичностью, за исключением перекоса стекла, который случается заметно реже.

Самостоятельное определение поломки электростеклоподъемника может быть серьезно затруднено. Во-первых, сложно диагностировать проблему ЦБКЭ. Устройство разработано таким образом, что один из кабелей является многофункциональным. Это может быть:

  • Х1-4.
  • Х1-6.

Суть многофункциональности заключается в том, что некоторые проводники способны самостоятельно изменять полярность, если поступает соответствующая команда от ЦБКЭ. Указанные пары могут одновременно управлять боковыми зеркалами, центральным замком, обеспечивать подачу тока и т. д.

Читайте также: Причины неисправности центрального замка на Приоре

Для диагностики неисправности ЦБКЭ необходимо выполнить прозвонку Х1-4 или Х1-6, который является многофункциональным

на конкретном автомобиле. При этом следует нажимать и на кнопку подъема/опускания стекла. Если мультиметр зафиксирует наличие электричества при активации кнопки, значит все хорошо. Также нужно проверить и гнезда № 1, № 5, № 11 и № 13. Если во всех случаях отмечается наличие тока и корректная работа системы – значит, причина кроется не в ЦБКЭ.

Что касается блока управления электростеклоподъемниками, здесь, скорее всего, самостоятельно выявить неисправность не получится. Дело в том, что он обеспечивает работу всех подобных устройств в автомобиле, а значит, его можно прозванивать сколько угодно, но подтвердить факт его отказа и выяснить, где именно он отказал, будет очень сложно. Единственный реальный выход в такой ситуации – обращение к специалистам на станции технического обслуживания. С большой вероятностью, без диагностического оборудования обойтись не получится.

Ремонт определяется конкретной неисправностью и не всегда возможен в домашних условиях. Если речь идет о перекосе стекла или плохом контакте проводника – это не проблема. Также можно самостоятельно заменить и износившийся тросик стеклоподъемника, достаточно лишь приобрести новый на ближайшем авторынке. Если же неприятность кроется в блоке управления стеклоподъемниками либо же в ЦБКЭ, тогда без обращения в сервисный центр не обойтись. Самостоятельный ремонт электроники в таком случае невозможен.

Автомобиль «Приора», стеклоподъемник не работает: проблема решаема

Современные автомобили наделены целым рядом устройств и приспособлений, позволяющих обеспечить комфорт водителя и пассажиров, находящихся в салоне. К числу многих устройств, обеспечивающих комфорт, можно отнести и электрический стеклоподъемник. Зачастую эти устройства создают неудобства своей нестабильной работой или же выходом из строя. Данная проблема, в частности, достаточно сильно распространена на автомобилях «Лада Приора».

Поломанный стеклоподъемник не позволит поднять или опустить стекло автомобиля. Поэтому при поломке этого механизма следует сразу же задуматься о его ремонте.

Из-за чего не работает стеклоподъемник «Приоры»?

Поломка стеклоподъемника может возникнуть из-за неисправности следующих систем:

Моторчик стеклоподъемника имеет свой ресурс износа, если он превышен, то механизм выходит из строя, сам же моторчик подлежит замене.

В случае если с моторчиком все в порядке, а подъемники по-прежнему не работают, то причина поломки может заключаться в электроцепи и повреждении проводов.

Блок стеклоподъемников «Приоры»

В предохранительном блоке автомобиля имеется компонент, отвечающий за стеклоподъемники авто. Если он вышел из строя, то механизм перестает функционировать.

Кнопки управления стеклоподъемниками «Приоры» также могут быть причиной неисправности. В основном это происходит из-за окисления контактов кнопки.

Также возникают ситуации, когда функционирование стеклоподъемников «Приоры» достаточно нестабильно. Например, они могут работать только при включенном зажигании или же работают частично. Может быть, что передние функционируют нормально, но не работают задние стеклоподъемники на «Приоре». Тогда, скорее всего, проблема кроется в электронике автомобиля.

Причины поломки

Стеклоподъемники «Приоры» ломаются из-за долгого нахождения автомобиля в условиях регулярных низких температур, проблем с электронным блоком управления, выхода из строя предохранителей, износа моторчика и других компонентов подъемника, а также перекоса стекла.

Прежде чем осуществлять ремонт, необходимо продиагностировать те системы авто, в которых может скрываться причина поломки данного элемента. Диагностику лучше всего проводить с использованием инструментов и устройств, например, тестер позволит понять, поступает ли напряжение к моторчику стеклоподъемника.

Читать еще:  На ховер х3 не работает авто стеклоочистителя

После выявления причины неисправности можно приступать к ремонту.

Ремонт моторчика и компонентов стеклоподъемника

Одной из основных причин поломки стеклоподъемника «Приоры» может являться поломка моторчика и износ троса электрического подъемника стекол.

Устранение неисправностей кнопок управления

Достаточно распространенной неисправностью является выход из строя кнопок управления подъемника стекол. Наиболее часто кнопки стеклоподъемников «Приоры» окисляются, или же их контакты начинают отходить. Для устранения неисправностей подобного рода потребуется очистить контакты от окиси либо перепаять кнопки. При повторной перепайке контакты будут плотно прилегать друг к другу, тем самым обеспечивая бесперебойное функционирование электрического стеклоподъемника.

Устранение прочих неисправностей

К мелким поломкам можно отнести дребезжание стекла, шум в стеклоподъемнике, свободное хождение стекла под механическим воздействием (например, стекло не поднимается и не опускается подъемником, но то же самое можно сделать рукой). Их причиной является перекос стекла, выход из строя роликов или троса. При перекосе стекла его необходимо отрегулировать. Если же порвался трос, то он подлежит замене. При соскакивании троса с роликов необходимо его натянуть обратно и отрегулировать стеклоподъемник автомобиля. Возникновение шума является признаком того, что механизм плохо смазан. Для устранения неисправности нужно хорошо смазать все механизмы электростеклоподъемника, а также направляющие стекла. При медленной работе механизма его также стоит смазать либо заменить на новый. Со временем скорость опускания и поднятия стекол уменьшается из-за износа моторчика стеклоподъемника.

Неисправности, требующие ремонта в автосервисе

Причиной поломки стеклоподъемника могут быть не только механические, но и электронные неисправности. К таким относится поломка центрального блока электроники автомобиля. При его выходе из строя самостоятельный ремонт данного агрегата невозможен. Требуется полная диагностика и устранение поломок в специализированном сервисном центре.

Все дело в том, что ЦБКЭ имеет ряд многофункциональных проводов, которые в одно и то же время отвечают за функционирование центрального замка, поворотных маячков, электрического подогрева стекол и зеркал. При попытке устранить электронную причину поломки подъемника стекол можно лишь усугубить проблему.

Итоги

Автомобиль «Лада Приора» отличается надежностью и неприхотливостью. Однако электрические стеклоподъемники этой модели достаточно часто выходят из строя. Возможно, дело кроется в несовершенстве механизма, возможно, в суровых условиях эксплуатации транспортного средства. К ним можно отнести низкие и высокие температуры, высокую интенсивность использования, проблемы с ЦБКЭ.

При поломке стеклоподъемника нужно сразу же заняться его ремонтом. Ремонтные работы начинаются с проведения диагностики, которая осуществляется с помощью ряда приборов. Если же диагностика в домашних условиях невозможна, то следует обратиться в автосервис.

Ряд поломок можно устранить самостоятельно. К таким поломкам относят механические неисправности стеклоподъемника, например, поломка моторчика или же разрыв троса. Зачастую подъемник стекол работает нестабильно из-за плохо смазанных поверхностей. Если же подъемники стекол работают раздельно, то, скорее всего, проблема кроется в электронике. При возникновении подобного рода проблем следует обратиться к специалистам. Самостоятельный ремонт электронных систем автомобиля невозможен.

Безусловно, электрические подъемники стекол выигрывают перед механическими, в основном благодаря практичности. Однако электроподъемники гораздо чаще выходят из строя. Для их стабильной работы необходимо соблюдать рекомендации производителя автомобиля и регулярно проводить технический осмотр транспортного средства.

Почему не работает стеклоподъемник Лада Приора

Современные стеклоподъемники относятся к электронике автомобиля. Ручные устройства уже давно ушли в прошлое, сегодня применяются электрические конструкции. Несмотря на их удобство и практичность, они считаются менее надежными, чем механика, а значит, и отказывают чаще.

Любой владелец Лады Приора рано или поздно может заметить, что на его автомобиле не работает стеклоподъемник. Передние и задние устройства имеют примерно равные шансы выйти из строя. Однако если у вас перестал работать стеклоподъемник, неисправность обязательно необходимо устранить, ведь в противном случае вы не сможете открыть или закрыть окно. Некоторые проблемы можно решить самостоятельно, а в некоторых случаях придется обратиться в сервисный центр. Сегодня поговорим о том, почему не работает стеклоподъемник на Ладе Приора и каким образом решить проблему.

Разбираемся в схеме

Перед тем как начать диагностику неисправности стеклоподъемника, сначала необходимо ознакомиться с особенностями электрической схемы автомобиля. Если вы сможете ее освоить, особых проблем с постановкой диагноза не будет. Для этого вам придется найти руководство по эксплуатации автомобиля, там есть отдельные электросхемы для водительской, пассажирской и задних дверей. Для диагностики неисправности вам нужно будет знать особенности расположения и подключения следующих элементов:

  • блок управления;
  • центральный замок;
  • поворотники;
  • зеркала;
  • колодки к заднему жгуту проводов, а также к динамику;
  • двигатель стеклоподъемника.

Все описанные элементы обозначены в базовой схеме. Зачем все это нужно? Чтобы вы не перепутали подключения и не допустили неразберихи с электроникой автомобиля. Иногда бывают ситуации, при которых, например, неопытный автолюбитель подключает правый стеклоподъемник на левую сторону и наоборот.

После того как вы разберетесь со схемой, можно переходить непосредственно к определению неисправности и ее устранению, если это возможно сделать своими руками.

В чем причина проблемы

Иногда неисправности, как таковой, нет. Например, стеклоподъемники могут отказать в сильный мороз, но подобными проблемами страдает и другая электрика. Поэтому специалисты советуют не экономить на покупке/аренде и отоплении гаража. Но куда чаще встречаются механические неисправности.

Если у вас есть подозрение на поломку, сначала необходимо проверить ЦБКЭ – это персональное новшество АвтоВАЗа, которое осуществляет работу пакета электрики. Сначала нужно убедиться в работоспособности предохранителя. Если все нормально, разбираем двери, вооружаемся мультиметром и производим замер вольтажа на клеммах двигателя стеклоподъемника. Если напряжения нет, то:

  1. Возможна неисправность блока управления стеклоподъемником (кнопка открытия и закрытия окна, расположенная на двери).
  2. Проблема кроется в соединении разъемов проводов.
  3. Отказал ЦБКЭ.

Если же напряжение в сети есть, что отчетливо показывает мультиметр или лампочка на 12В, тогда вышеописанные проблемы автоматически отпадают. Значит, искать неисправность нужно в другом месте. Скорее всего, она кроется в следующих узлах системы:

  1. Залип, либо же западает моторчик подъема стекла.
  2. Трос стеклоподъемника уже отжил свое и нуждается в замене.
  3. Перекос самого стекла, при полной исправности остальной системы.

Все вышеуказанные поломки встречаются примерно с равной периодичностью, за исключением перекоса стекла, который случается заметно реже.

Самостоятельное определение поломки электростеклоподъемника может быть серьезно затруднено. Во-первых, сложно диагностировать проблему ЦБКЭ. Устройство разработано таким образом, что один из кабелей является многофункциональным. Это может быть:

  • Х1-4.
  • Х1-6.

Суть многофункциональности заключается в том, что некоторые проводники способны самостоятельно изменять полярность, если поступает соответствующая команда от ЦБКЭ. Указанные пары могут одновременно управлять боковыми зеркалами, центральным замком, обеспечивать подачу тока и т. д.

Для диагностики неисправности ЦБКЭ необходимо выполнить прозвонку Х1-4 или Х1-6, который является многофункциональным на конкретном автомобиле. При этом следует нажимать и на кнопку подъема/опускания стекла. Если мультиметр зафиксирует наличие электричества при активации кнопки, значит все хорошо. Также нужно проверить и гнезда № 1, № 5, № 11 и № 13. Если во всех случаях отмечается наличие тока и корректная работа системы – значит, причина кроется не в ЦБКЭ.

Что касается блока управления электростеклоподъемниками, здесь, скорее всего, самостоятельно выявить неисправность не получится. Дело в том, что он обеспечивает работу всех подобных устройств в автомобиле, а значит, его можно прозванивать сколько угодно, но подтвердить факт его отказа и выяснить, где именно он отказал, будет очень сложно. Единственный реальный выход в такой ситуации – обращение к специалистам на станции технического обслуживания. С большой вероятностью, без диагностического оборудования обойтись не получится.

Ремонт определяется конкретной неисправностью и не всегда возможен в домашних условиях. Если речь идет о перекосе стекла или плохом контакте проводника – это не проблема. Также можно самостоятельно заменить и износившийся тросик стеклоподъемника, достаточно лишь приобрести новый на ближайшем авторынке. Если же неприятность кроется в блоке управления стеклоподъемниками либо же в ЦБКЭ, тогда без обращения в сервисный центр не обойтись. Самостоятельный ремонт электроники в таком случае невозможен.

Не работает электростеклоподъемник. Замена мотора или щеток

Если электростеклоподъемник перестал работать или работает только если постучать по карте двери, тогда эта страница Вам поможет решить эту проблему.

Механизм электростеклоподъемника очень надежен и проблемы с ним начинаются только тогда, когда уже просто стерлись щетки электромотора.

В 99% случаев именно эта причина приводит к отказу стеклоподъемника.

Начинается эта проблема постепенно. Поначалу стекло без проблем опускается, но поднимается с небольшими рывками. Затем для поднятия стекла уже необходимо постучать рукой по карте двери. Так может продолжаться довольно долго – полгода, год, а иногда и до двух лет. Все зависит от интенсивности использования стеклоподъемника.

Но в конечном итоге все заканчивается полным отказом и стекло уже невозможно поднять. Поэтому лучше до этого не доводить, чтобы не пришлось оставлять машину под магазином с открытым окном. Или еще хуже – не смочь закрыть окно под проливным дождем.

Да и ремонт легче осуществить, когда стеклоподъемник еще подает признаки жизни, ведь в процессе нам необходимо будет опускать стекло.

Ну хватит лирики. Поехали. Как всегда, постараюсь показать максимально подробно.

Перестал работать стеклоподъемник

И каков выход из данной ситуации? Как уже упоминал – обычно всему виной изношенные щетки.

Поэтому у нас имеется два пути:

  • Замена электромотора в сборе. Более просто, но значительно дороже.
  • Замена щеток. Наиболее бюджетно, но и более трудозатратно. Также в этом случае необходим паяльник и хотя бы примитивное умение им пользоваться.

Я же покажу оба этих способа. А Вы уже выберите, какой Вам по душе.

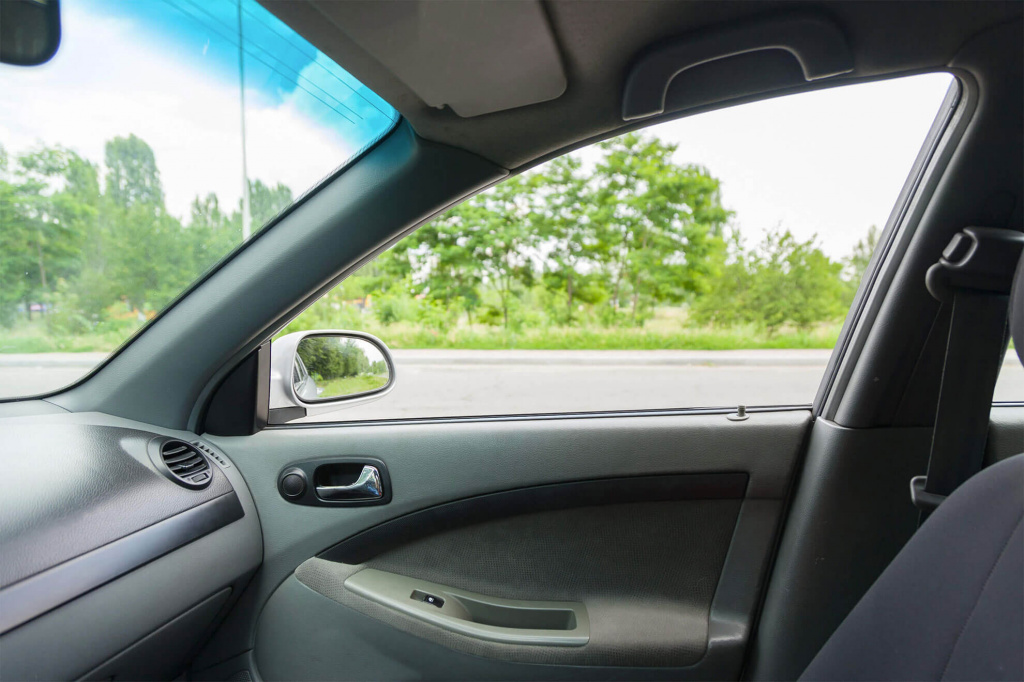

Для примера у нас будет левая передняя дверь автомобиля Шевроле Лачетти.

Замена мотора или щеток мотора стеклоподъемника Лачетти. Видео

Если Вам лень читать или больше по душе видеоформат, то не беда. Я все это показал и на видео

Ну а лучше и прочитать, и потом посмотреть

Для начала нам необходимо снять карту двери.

Как снять карту передней левой двери Лачетти

Примечание. Как снять обшивку задней двери, показано тут – Как снять карту задней двери

Снимаем накладку бокового зеркала. Просто дергаем на себя

Откручиваем тут крестовой отверткой

Откручиваем три самореза снизу

Отключаем разъем кнопок управления стеклоподъемниками

Дергаем карту на себя с этой стороны, а затем с противоположной

Теперь самый нудный этап процесса. Необходимо снять накладку ручки открытия двери. Когда карта свободна, эту процедуру выполнить легче. Там всего шесть защелок.

Поднимаем карту немного вверх и снимаем ее

Внимание! Резко не тяните карту, чтобы не повредить проводку к светодиоду иммобилайзера. Его необходимо отключить

Убираем карту в сторону и откручиваем кронштейн ручки двери

Отклеиваем пленку двери

Вот здесь расположен мотор стеклоподъемника

Если Вы решили менять щетки, тогда больше разбирать ничего не нужно. Достаточно просто открутить три винта электромотора и снять его со щеточным узлом

И можете приступать к замене щеток.

Но об этом далее, а сейчас покажу, как снять весь механизм, если Вы решили менять мотор полностью.

Для этого опускаем стекло, чтобы были видны шурупы крепления стекла к механизму

Их необходимо открутить отверткой и поднять стекло руками

Стекло либо поднимаем до конца вверх, либо, вообще, извлекаем из двери.

Не извлеченное стекло может слегка мешать вынимать механизм. Но не существенно.

Теперь откручиваем семь гаек ключом на 10 мм

После этого вынимаем механизм через низ двери

Замена мотора стеклоподъемника

Для замены мотора осталось совсем чуть-чуть. Необходимо открутить три шурупа крестовой отверткой и мотор у Вас в руках.

Новый устанавливаем в обратном порядке.

Но не спешите подумать, что все так просто. Зачастую эти шурупы такие сырые, что будут слизываться, как пластилиновые. А закручены они довольно серьезно. Поэтому запаситесь подходящими отвертками и успокоительными

Ну или просто хорошей ударной отверткой.

Артикул мотора Вы видите на фото. Но в конце я все равно приведу все артикулы по водительскому стеклоподъемнику.

Замена щеток мотора стеклоподъемника Шевроле Лачетти

Для извлечения щеточного узла, нам необходимо открутить три винта, которые я уже показывал

Щетки изношены полностью

Вот теперь настает более тонкая работа.

Тут у Вас снова имеется два пути:

  • Купить уже готовые щетки. Артикул я дам в конце страницы. Но в обычных магазинах их практически нет. Поэтому придется ждать доставку из интернет магазинов.
  • Купить более менее подходящие щетки в любом строительном или автомобильном магазине и подогнать их напильником. Этот вариант подходит, если Вам необходимо сделать здесь и сейчас. Щетки лучше брать медно-графитовые. Но при отсутствии таких, можно и обычные графитовые. Сколько-то все равно проработают.

Я же покажу подгонку щеток, чтобы раскрыть весь процесс, так сказать.

Размер щеток мотора стеклоподъемника Шевроле Лачетти

Размер щеток – 4 мм х 5 мм х 8 мм. Отвод провода от щетки сверху, но это не принципиально и можно установить с отводом сзади.

В общем, берем новую щетку и приступаем подгонять ее напильником. Делается это довольно быстро. Главное не переусердствовать и не сточить больше необходимого

Важно! Изношенные щетки извлекайте вперед. То есть, не отгибайте заднюю часть щеткодержателя. В 99% случаев Вы ее отломаете. Поэтому выталкивайте щетку только вперед.

Читать еще:  Как поменять суппорт на классике

Также поступаем и со второй щеткой. Затем откусываем кусачками

Вот извлеченная щетка

Устанавливаем новую щетку, не забыв про пружинку

Осталось только припаять провод от щетки

Теперь берем якорь мотора стеклоподъемника

И хорошенько вычищаем его коллектор

Наносим средство для контактов и хорошо вытираем. Затем зубочисткой вычищаем между ламелями

Собираем электродвигатель обратно

Теперь подключаем стеклоподъемник и проверяем. Работает отлично

Собираем все в обратной последовательности и дело сделано.

Теперь об артикулах.

Артикул мотора стеклоподъемника левой передней двери Лачетти

Артикул механизма стеклоподъемника левой передней двери Лачетти

Артикул механизма стеклоподъемника левой передней двери (без мотора) – GM 96548080

Артикул щеток мотора стеклоподъемника Лачетти

Артикул щеток, которые максимально подходят по размеру и предназначены как раз для таких электродвигателей – TESLA TECHNICS TT53278

Ну вот и все. Теперь несколько лет можно быть уверенным, что стеклоподъемник не подведет.

Моторчик стеклоподъемника ваз 2110 – замена и ремонт

Вчера перестал работать водительский стеклоподъемник, ну не впервой сказал себе, и начал разбирать, разобрал сам моторчик думал влага попала как обычно бывает, но не тут то было все в норме, смазал его собрал подключаю разъём а он молчит, не долго думаю и сегодня купил новый моторчик, подкл и что вы думаете, не работает, тут сразу мысль нет питания на ЭСП, снял рти с двери там нашёл оторванный провод ( черно-белый), вот он виновник. Ну что же теперь есть ещё один моторчик в запасе)

Ремонт стеклоподъемников на ВАЗ 2110

Сегодня отечественная «десятка» продолжает уверенно оставаться на лидирующих позициях среди самых популярных автомобилей в стране. Их уже перестали выпускать, но это не мешает многим людям ездить на ВАЗ 2110.

Машина далеко не идеальная, но есть в ней масса положительных качеств. Одно из них — простота конструкции, которая позволяет выполнять целый комплекс ремонтных работ своими руками.

Примером удачной конструкции, где сочетается неплохая надежность и возможность самостоятельного ремонта — это стеклоподъемники.

Стеклоподъемниками называют устройства, которые служат для осуществления перемещения стекла на окнах и удержания его в заданном положении. Сегодня ВАЗ 2110 доступен с достаточно разнообразными подъемниками стекол, которые отличаются не только производителем, но также назначением.

Если брать во внимание назначение, тогда устройства можно разделить на четыре типа:

  • Для передних дверей;
  • Для задних дверей;
  • Для левых дверей;
  • Для правых.

Примечательно, что конструкция у них может быть разной, но общих нюансов у них достаточно много.

Любой из перечисленных стеклоподъемников включает в себя несколько главных компонентов.

КомпонентФункции
ЖелобаОни устанавливаются с внутренней стороны дверной рамы. Их функция — удержание полотна стекла в заданном положении
РельсыКрепятся внутри дверного корпуса в статичном положении. Играют роль направляющих для перемещения стекла вверх и вниз
Уплотнитель и демпферИзделия, выполненные из мягкой резины. Они обеспечивают ограничение движений стекла вниз и вверх

В конструкцию любого стеклоподъемника входят два главных узла — привод и механизм подъема.

Приводы

Как и во многих других автомобиля, в случае с ВАЗ 2110 есть два типа приводов.

  1. Электрический. Достаточно сложный комплекс элементов, который состоит из барабана или шестеренки привода, а также электрического мотора со встроенным в него червячным редуктором. Такая конструкция позволяет поднимать и опускать стекло нажатием кнопки.
  2. Механический. Максимально упрощенная конструкция, которая включает несколько деталей, шестерни и рукоятки. Чтобы поднять стекло в ВАЗ 2110 стеклоподъемником с механическим приводом, необходимо покрутить рукоятку по часовой стрелке. Приводной валик принимает на себя затрачиваемые физические усилия, потому осуществлять подъем не сложно.

Подъемные механизмы

Что касается подъемных механизмов, то их существует несколько. Для ВАЗ 2110 предусмотрено использование различных вариантов.

Тип механизмаОсобенности
Реечный подъемный механизмСтавился на ВАЗ 2107, затем перешел на ВАЗ 2110. Преимущества такого механизма в его простом ремонте и эксплуатации. Но конструкция не отличается повышенной надежности, для эффективной работы реечное устройство необходимо смазывать. Недостатки конструкции заставили разработчиков отказать от нее
Тросовый механизмБолее усовершенствованная система, которая исключает возможность возникновения перекосов стекла. Но надежность не самая высокая. Наиболее привлекательный вариант тросового механизма — это конструкции из оцинкованного металла. Их стоимость составляет 400 рублей. Также стоит обратить внимание на устройства Метпром. Их актуальная цена 300 рублей. Стандартные вазовские тросовые подъемники обойдутся в 250 рублей
Рычажный механизм подъемаЭто наиболее совершенные варианты механизмов, доступные для ВАЗ 2110. Их работа основана на использовании шарниров. Конструкция обеспечивает бесшумную работу. Однако доступен механизм только на электрических стеклоподъемниках

Реечные и тросовые механизмы предлагаются в комплекте с электрическими и механическими приводами, в то время как рычажные доступны только с электромоторчиком.

Замена

Потребность в замене или ремонте стеклоподъемников может возникать по двум основным причинам. А именно:

  • Старые шестерни подъемного механизма истерлись, износились, из-за чего устройство перестает выполнять свои функции;
  • Произошел обрыв троса, что послужило причиной для отказа всей системы.

Чтобы решить возникшие проблемы, вам потребуется пройти три или четыре этапа:

  • Подготовительные мероприятия;
  • Демонтаж;
  • Установка;
  • Ремонт.

Если вы планируете просто заменить механизмы на новые, тогда этап ремонта можно пропустить.

Хотя для ВАЗ 2110 доступны версии с механическими и электрическими стеклоподъемниками, нюансы процедуры замены при этом будут идентичными. Потому представленная ниже инструкция актуальна для обоих случаев.

Подготовка

Для начала мы поговорим про подготовительные мероприятия, которые позволят вам добраться до искомого механизма. Сложного тут ничего нет, если следовать инструкциям.

Хотя конструктивно передние, задние, левые и правые стеклоподъемники отличаются, принцип работы с ними при ремонте или замене похож.

  1. Для начала снимаем ручку подъемника стекла. Для этого извлекается стопор, который вы найдете под рычажной шайбой ручки. Отверткой защелка отодвигается в сторону, стопор извлекается из плицы. После этого легко снимается ручка. Иногда она может плотно сесть, так что возьмите вторую отвертку и подцепите устройство за основание.
  2. Следующая на очереди демонтажа ручка подлокотника. Вам потребуется плоская отвертка, которая откручиваются заглушки, закрывающие пару крепежных винтов. Именно они удерживают ручку подлокотника. Вооружившись крестовой отверткой, винты выкручиваются, ручка снимается.
  3. Теперь переходим к ручке наружного зеркала заднего вида, плюс демонтируется облицовка рукоятки.
  4. На последнем этапе подготовительных мероприятий нужно снять дверную обшивку. Она удерживается на пластиковых пистонах. Если они повредились, всегда можно купить новые. Не забудьте также снять вещевой отсек.

Демонтаж

Подготовка закончена, потому можно начинать непосредственно демонтировать наши вышедшие из строя стеклоподъемники.

  • Опустите полностью стекло. Это позволит вам добраться к крепежам, которые соединяют стеклянное полотно с устройством стеклоподъемника. Удерживается устройство с помощью пары болтов. Для их откручивания вам потребуется ключ на 10 миллиметров;
  • Далее решайте сами, как вам удобнее поступить. Можно зафиксировать стекло с помощью скотча и продолжить ремонт. Либо вы можете полностью извлечь стекло. Второй вариант не самый удачный, поскольку потребует затратить больше сил и времени;
  • Со шлица снимите розетку;
  • С помощью головки на 8 миллиметров откручиваются крепежные гайки, что дает вам возможность достать поврежденный стеклоподъемник.

Установка

Устройство демонтировано, потому можно поговорить о нескольких наиболее важных нюансах обратной установки стеклоподъемников.

  1. Замените поврежденный элемент на новый, после чего сборка выполняется строго в обратной последовательности.
  2. Если вы на предыдущем этапе решили полностью извлечь стекло, а не зафиксировать его скотчем, тогда обязательно при установке отрегулируйте его положение. Делается это за счет смещения болтов в крепежных отверстиях.
  3. В процессе демонтажных работ не редко ломаются или страдают держатели — пистоны. Потому перед началом ремонта советуем приобрести комплект новых держателей, чтобы посреди рабочего процесса не бежать в магазины.
  4. При установке ручки вашего стеклоподъемника, убедитесь в его плотной посадке на свое законное место. Если плотно насадить ручку не удается, используйте несколько намоток из изоленты. Это должно помочь.

Ремонт

Выполнить ремонт стеклоподъемников можно не во всех случаях. Преимущественно эти устройства подъема стекла поддаются ремонту при явных механических изломах элементов.

Но все же несколько полезных советов относительно восстановления функциональности стеклоподъемника без его замены мы дать можем.

  1. Если отказал в работе электромоторчик электрического стеклоподъемника, тогда виной тому вероятнее всего являются щетки или обмотка. Чтобы убедиться в этом и устранить поломку, необходимо снять моторчик, разобрать его и очистить наружные и внутренние поверхности.
  2. Для очистки рекомендуется использовать ветошь, которая не оставляет ворса. Тряпочка вымачивается в бензине, спирте или специальном очищающем средстве. При покупке последнего вы сможете им долго пользоваться, эффективность выше по сравнению с бензином.
  3. После зачистки и просушивания деталей, подвижные элементы рекомендуется обработать смазкой, чтобы механизмы функционировали дольше.
  4. Если слетел трос с подъемного механизма, придется его демонтировать, снять электромоторчик или размотать трос в том случае, если он механический. Затем трос натягивается обратно на пазы и осуществляется обратная сборка узла.
  5. В случае возникновения неисправностей в механизме, а электрической схеме устройства, необходимо изучить эту схему, определить направление проводов, а затем прозвонить их. Это наиболее эффективный способ проверки выхода из строя электрики.

Схема подъемного устройства

Ремонт в большинстве случаев дает только временный результат, потому вскоре вам все равно придется выполнить полноценную замену. Это обусловлено наличием у каждой детали своего эксплуатационного срока, степени износа. При их достижении, стеклоподъемник перестает работать.

Замену или ремонт стеклоподъемников механического или электрического типа нельзя назвать сложными мероприятиями. С такими задачами вполне реально справиться своими руками.

Замена стеклоподъемника на передних дверях ВАЗ 2110

Статья с пошаговыми фото и видеоинструкциями по самостоятельной замене стеклоподъемника на передних дверях автомобилей ВАЗ 2110, 2111, 2112.

На каждом стеклоподъемнике выбиты номера модели машины и номер детали. Две последние цифры обозначают: 10 – правая дверь; 11 – левая дверь.

Процедура снятия

  1. Для доступа к стеклоподъемнику снимите обивку двери.
  2. Для крепления обоймы стекла используются специальные болты. Опустите стекло так, чтобы был доступ к болтам крепления через верхнее отверстие двери. Нужно открутить 2 болта крепления обоймы стекла к ползуну стеклоподъемника.
  3. Руками поднимаем стекло до упора вверх и заклиниваем его в верхнем положении.

Ползун стеклоподъемника при этом опускаем вниз до упора.

5. На передней двери нужно открутить 4 гайки крепления направляющей и 3 гайки крепления самого механизма стеклоподъемника.

6. На задней двери нужно открутить 2 гайки крепления направляющей и 3 гайки крепления механизма стеклоподъемника.

7. Стеклоподъемник вынимается через технологическое отверстие в двери.

Процедура установки

  • Установка стеклоподъемника производится в обратном порядке. Положение крепления обоймы стекла к ползуну регулируется за счет овальных отверстий в ползуне. Регулировкой нужно добиться плотного и ровного закрытия стекла.

Видео по замене стеклоподъемника:

Как исправить стеклоподъемник

Некоторые водители сталкиваются с проблемой, когда стеклоподъемник перестает фиксировать стекло. Например, оно может опускаться только на половину или перестает подниматься. Чтобы решить проблемы стеклоподъемника, необязательно ехать в автосервис — можно попробовать справиться самостоятельно. Расскажем, как сделать, чтобы стекло опускалось до конца и какие меры принимать в похожих ситуациях.

Почему задние стекла не опускаются до конца

В стандартных комплектациях автомобилей передние стекла всегда опускаются ниже, чем задние. Это делается для безопасности пассажиров, ведь на задних сидениях обычно ездят дети. Если обратить внимание на автомобили сотрудников ГИБДД, то можно заметить, что их задние стекла практически не опускаются — это также меры предосторожности на случай перевозки задержанных.

Настройки стеклоподъемника можно изменить: сделать так, чтобы стекло опускалось на более низкий или высокий уровень. Чтобы узнать, как настраивать стеклоподъемник именно в вашем автомобиле, прочтите мануал.

Почему не опускается водительское стекло

В автоматическом режиме водительское стекло должно опускаться до самого конца. Сбои могут возникать, если вы поставили новый стеклопакет, или произошла авария, и стекло в машине перестало опускаться. Можно попробовать запрограммировать стеклоподъемник вручную следующим способом:

  • Заведите машину.
  • Поднимите стекло кнопкой до самого верха.
  • Не отпускайте кнопку в течение 5–7 секунд.
  • До упора опустите стекло.

После этих манипуляций должен восстановиться автоматический режим стеклоподъемника. Если стекло по-прежнему опускается и поднимается на половину, необходима полная настройка. Для этого обычно требуется снять электродвигатель подъемника и подсоединить переключатель к проводке. Точная инструкция зависит от конкретного автомобиля и содержится в мануале.

Почему самопроизвольно опускается стекло на «Приоре»

На это жалуются многие владельцы LADA Priora: во время езды начинает опускаться стекло задней двери. Это создает шум и пропускает дорожную пыль внутрь салона.

Проблема в том, что тряска воздействует на ручку стеклоподъемника таким образом, что она начинает открывать окно. Некоторые автолюбители советуют переставить ручку, чтобы тряска, наоборот, поднимала стекло. Но лучше всего полностью заменить механизм в автомастерской или самостоятельно.

Стекло опускается, но не поднимается

Бывает так, что электростеклоподъемник опускает, но не поднимает стекло. В этом случае обычно можно поднять стекло вручную. Причина данной проблемы в нарушении контактов на кнопке. Их можно попробовать пошевелить — это дает временный результат. Если метод не работает, обратитесь в автосервис, чтобы починить или заменить механизм.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
