Как правильно снять и поменять тросик сцепления в автомобиле

Как правильно снять и поменять тросик сцепления в автомобиле?

Как снять и поменять тросик сцепления

ВАЗ 2109

Изначально сама работа происходит под капотом авто.

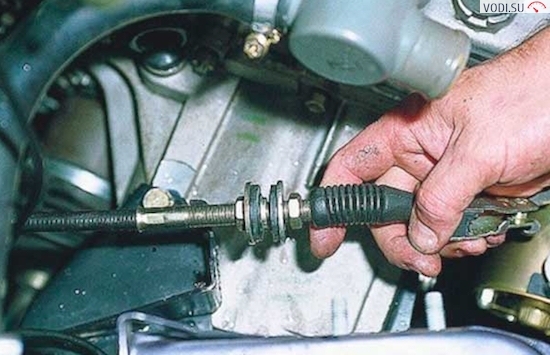

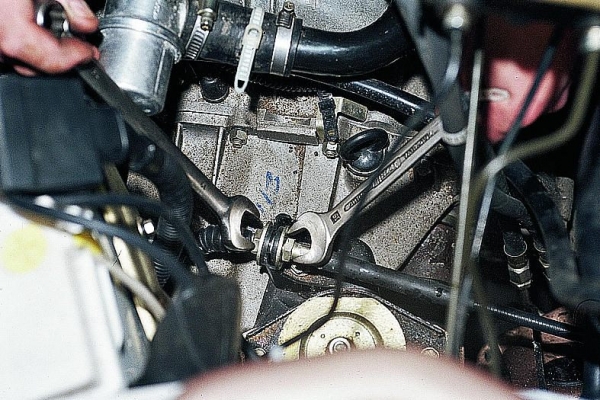

В машине ВАЗ 2109 трос закрепляется на коробке с помощью металлического кронштейна. Чтобы высунуть эту деталь из нее, необходимо уменьшить крепежный элемент.
Затем надо снять конец снизу троса со сцепления.
Для того, чтобы провести дальше эту работу необходимо перейти в салон автомобиля. Отсоединяем тросик от педали. Для этого убираем коврик из резины и отодвигаем ковролин.
Затем вытаскиваем скобу стопора благодаря отвертке, а затем извлекаем палец, он соединен с тросом кронштейна педали.
В следующем способе просто достаем его.
Новую деталь пропускаем через отверстие под дном и закрепляем его конец на пальце благодаря скобе.
Далее фиксируем ТС в коробке, да так, чтобы втулка из резины прилегала в кронштейне.
Затем надеваем наконечник на вилку.
Устанавливаем новый трос и проверяем работу, если надо будет еще и регулируем весь процесс механизма.

ВАЗ 2110

В самом начале убираем старый тс, вытаскиваем его из кронштейна, он располагается в коробке.
Необходимо ослабить его.
Затем вынуть.
Вынимаем из зацепления в вилке. Придерживаем ее и извлекаем.
Нужно отсоединить деталь от педали.
Вытаскиваем кожух.
Отверткой поддеваем скобу стопора, который поддерживает головку троса на пальце педальки.
Вытаскиваем ее.
Необходимо, чтобы педаль была поднята наверх до упора.
Снимаем скобу.
После ее снятия, необходимо выкрутить пластину опоры, а потом вставить в салон машины.
На этом весь процесс можно считать законченным. Если все сделали правильно, то у вас все получится.

ВАЗ 2114

Для начала необходимо открыть капот автомобиля и отключить клемму АКБ.
Далее, надо найти трос сцепления, затем его отключаем.После этого деталь вытаскиваем из кронштейна и выводим его из вилки сцепления.
Убираем коврик со стороны места водителя и убираем ковролин в педалях.
После того, как вы это сделали, то увидите, где располагается трос, он же закреплен к педали. Вам всего лишь надо отключить его. Он одет ушком одного кончика на крюк.
Когда вы отсоединили все детали механизма, то вытаскиваем его. Для этого проталкиваем его от себя под капот автомобиля.
Наконец-то старый трос полностью снят, надеваем новый на это место. Запомните, что перед тем как установить необходимо, снять втулку, которая находится на педали, на ней крепится трос.

Приора

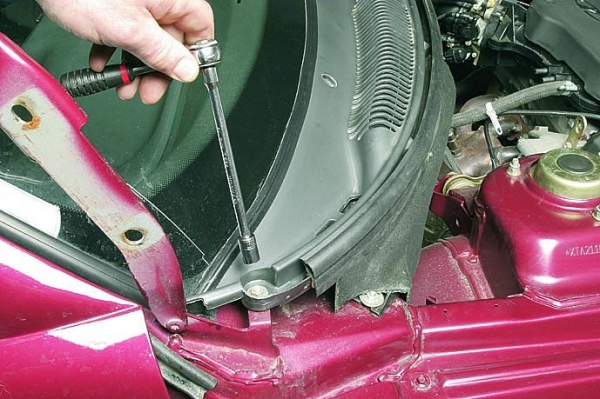

Сперва нужно вынуть пальник из резины, он перекрывает отверстие, в котором тросик выходит. Таким образом, в него не попадает пыль, грязь и влага. Снимаем упор с кронштейна.
Теперь необходимо посмотреть в то место, где кончик троса сцепления подсоединен, он устанавливается на палец педали, и закрепляется на нём при помощи фиксирующей детали. Чтобы вытащить его, это можно сделать при помощи пассатиж или отвёртки.
Переходим под капот автомобиля и находимся там, отсоединяем трос сцепления от вилки включения, для этого всего лишь потяните за его конец.

Калина

Сначала необходимо убрать упор оболочки троса сцепления. Для этого нужно под панелью находим гайку крепежа упора оболочек троса к кронштейну и откручиваем ее.
Далее с помощью плоской отвертки поддеваем и демонтируем скобу пружины.
Затем снимаем деталь механизма храпа, регулируем натяжение тросика.
Снимаем втулку из пластмассы.
Для того чтобы добраться до тросика, нужно вытащить фильтр воздуха.
Далее следуем, потягиваем тросик за конец и вытаскиваем поводок из рычага.
Затем снимаем защиту чехла из резины с наконечника.
Необходимо вывести трос из кронштейна узлов педали.
Вытаскиваем чехол уплотнителя троса из щитка передка, затем надо вытащить тросик.

Гранта

откручиваем гайки, которая крепится к тросу на кронштейн педали
снимаем упор со шпилек оболочек троса
демонтируем скобу стопора, удерживаем ось педалей сцепления
вытаскиваем ось
снимаем педаль сцепления
отсоединяем пружины с кронштейна
вытягиваем и снимаем стопор конца троса
извлекаем плотную деталь оболочки тс, которая находится в отсеке мотора
вытаскиваем наконечник из паза вилки
отворачиваем поводок троса
извлекаем втулку направления оплетки
снимаем трос сцепления

Рено Логан

Нужно отодвинуть кресло водителя как можно дальше.
Потом надо снять с пистонов ковролин, который прикрывает педаль.
Затем нужно извлечь деталь тс из вершины педали сцепления в форме крючка. Для этого надо нащупать его рукой и отжать педаль на себя, тем самым подать трос наверх.
Нужно убрать отдельно большой патрубок.
В конце остается снять рубашку тросика кронштейна возле вилки сцепления, потом извлечь из нее.

Цена замены тросика сцепления

Чтобы купить новый трос вам понадобится до 200 рублей. Замена в сервисе обойдется вам до 1000 рублей. Будет лучше заранее поменять трос, чем потом менять полностью сцепление, ведь это будет стоить около двух тысяч рублей.

Тросик сцепления на мотоблок

Сцепление для мотоблока состоит из следующего комплекта деталей:

узла прямого управления.
ведущего узла.
ведомых составляющих.

Тросик сцепления на мотоблок

Трос сцепления на Приоре: регулировка и замена

Если во время езды на автомобиле Лада Приора вы слышите щелчки, значит, привод сцепления неисправен. Эту проблему можно решить собственноручно, если приложить немного усилий и желания. Если же вы плохо разбираетесь в своем транспортном средстве и не желаете сами его ремонтировать, вам необходимо отвезти машину в автосервис. В первую очередь это надо для безопасности авто.

Как отрегулировать сцепление Приоры: удаление щелчков

Для регулировки сцепления, когда щелчки постоянно слышатся во время езды, нужно воспользоваться простым, на первый взгляд, предметом – обыкновенной линейкой. В основном щелчки исходят от автомата привода сцепления. Для предотвращения этого нужно произвести такие действия:

открыть капот авто;
осмотреть место левее аккумулятора;
для осмотра надо его вытащить из вилки;
используя обычную линейку, надо измерить расстояние между основанием и регулируемым винтом;
надо, чтобы расстояние было 27 мм, если больше или меньше, то щелканье будет продолжаться.

Регулировка сцепления на Лада Приора —

Основные признаки неисправности сцепления – уменьшение хода и заедание педали сцепления, посторонние щелчки, плохая тяга автомобиля или нечеткое переключение передач из-за неполного выключения сцепления. Все эти неисправности указывают на то, что необходима периодическая регулировка сцепления. Приора, как и все автомобили ВАЗ, нуждается в таком обслуживании.

Лада Приора относится к семейству автомобилей ВАЗ, и впервые была выпущена в 2007 году. Сейчас существует несколько модификаций Приоры. Модель продолжает совершенствоваться и приобретать новые качества, облегчающие жизнь за рулем. Тем не менее, недостатки как в изначальной сборке, так и при эксплуатации имеют место быть.

Видео регулировки сцепления на Приоре.

Комплектующие автомобилей отечественного производства достаточно быстро приходят в негодность, и многие автомобилисты наших машин уже давно свыклись с этой мыслью. Кроме этого стоит учесть и стиль вождения, а также качество дорог, по которым чаще всего приходится ездить. Впрочем, детали все равно не вечные, и некоторые из них приходится менять, либо регулировать элементы механизмов. К одному из «ненадежных» и «капризных» элементов авто Лада Приора относится механизм сцепления двигателя с коробкой переключения передач. Основные признаки неисправности сцепления – уменьшение хода и заедание педали сцепления, посторонние щелчки, плохая тяга автомобиля или нечеткое переключение передач из-за неполного выключения сцепления. Все эти неисправности указывают на то, что необходима периодическая регулировка сцепления. Приора, как и все автомобили ВАЗ, нуждается в таком обслуживании. Ни для кого не секрет, что немаловажно иметь исправное сцепление на машине: от этого зависит безопасность и предсказуемость на дорогах. Неправильное натяжение троса заставит педаль болтаться без дела, а в самом устройстве будет наблюдаться повышенный износ фрикционных накладок ведомого диска из-за дополнительного трения о маховик коленвала. Скорость существенно снизится из-за потери крутящего момента, переключать передачи также будет проблемно с заедающей педалью и не полностью выключенным сцеплением. Регулировка механизма может включать в себя как настройку тросика сцепного устройства, так и его полную замену вкупе с датчиком и втулкой. Ниже будет рассмотрено следующее: Как делать регулировку сцепление на Приоре методом изменения зазора от троса до регулировочного винта.

Замена троса привода сцепления.

Настройка троса привода

Устройство сцепления в так называемом разболтанном состоянии вызывает ряд проблем: щелчки и ослабление педали, недостаточная сцепка ведомого диска с маховиком коленвала и другие неприятности, о чем уже говорилось выше. Работа по регулировке сцепления на Приоре не займет много времени, плюс она довольно проста, и сделать это сможет каждый автолюбитель в собственном гараже. Загоняем машину на яму. Чтобы она не болталась туда-сюда, фиксируем противооткатными упорами. Открываем капот автомобиля, смотрим на пространство слева от аккумулятора, где располагается вилка сцепления вместе с тросиком. Именно этот трос и предстоит настраивать. При помощи обычной линейки требуется замерить расстояние от основания троса сцепления до регулировочного винта. Для рассматриваемой машины этот отрезок должен быть равен 27 мм. Основное условие, которое нужно выполнить – это 100% точность измерений. Отклонения в большую или меньшую сторону (25 или 28 мм) не приведут к положительным результатам. Итак, тросик ставится обратно в вилку выключения сцепления, затем педаль сцепления несколько раз выжимается. Работать лучше с напарником, так дело пойдет гораздо быстрее. Если педаль продолжает щелкать, регулировку можно выполнить еще раз. Главное, чего следует добиваться – это плавного хода педали, без заеданий и щелканья. Однако не всегда исправить ситуацию со сцеплением можно только настройкой тросика. Если есть обрыв запчасти или наблюдается тугое действие в кожухе, то требуется заменить трос сцепления и, по необходимости, другие составляющие механизма.

Замена и регулировка троса сцепления на Лада Приора

Работа разделяется на три этапа: демонтаж, установку и регулировку. Инструменты, которые потребуются для работы: ключ на 17 мм и на 8 мм, либо универсальный гайковерт. Шестигранник для фиксации детали и отвертка.

Демонтаж троса

В первую очередь необходимо снять с двигателя воздушный фильтр. Далее натягивается трос механизма сцепления для того, чтобы вынуть из рычага тросовый поводок. Снятие выполняется следующим образом: при помощи гаечного ключа 17 ослабляется фиксационная гайка наконечника троса. Деталь при этом фиксируется шестигранным ключом. Делается съем наконечника с кронштейна, находящийся в салоне автомобиля Лада Приора. Для более наглядного представления, где что находится, приводится схема механизма сцепления на Приоре:

Сцепление состоит из поводка наконечника (1), рычажной системы вилки отключения (2), нажимного диска (5), нажимной пружины (11), ведомого диска (7), подшипника выключения сцепления (12), картера сцепления (10). Весь механизм располагается в кожухе сцепления – 3. Рядом расположены такие детали, как первичный вал КПП (8) и маховик (6), закрепленный к сцеплению болтом 4. Полезный совет: регулировка сцепления на Лада Приора и замена составляющих может осложниться тем, что механизм находится в достаточно неудобном месте. Чтобы работу сделать быстрее, надо подтолкнуть и снять педаль. Сделать это можно с помощью отвертки, достаточно аккуратно поддеть педаль. Трос вытаскивается из чехла уплотнения, после чего снимается поводок тросика. Также нужно осмотреть датчик сцепления и пластиковую втулку. Если датчик пришел в негодность (а это видно при эксплуатации авто, когда сцепление не полностью отключается), его снимают и меняют на новый. Аналогично поступаем со втулкой. Новые палец и втулку перед заменой требуется смазать специальным средством.

Установка нового тросика сцепления

Трос сцепления устанавливается через специальное щитковое отверстие в канал из автосалона в пространство двигателя. Первоначально ставится уплотнительный чехол, после чего монтируется сцепной механизм на тросовый палец. Фиксируется сначала тросиковый палец, а затем крепится оболочка. Регулировка троса сцепления на Приоре проводится так, как было описано выше. Трос до упора монтируется на наконечник, а зазор между ним и рычагом должно составлять не меньше и не больше 27 мм. Настройка привода сцепления достигается путем поворота наконечника троса и нивелирования его с поводком. Регулировка привода позволяет устранить ненужные зазоры, а также сбросить нагрузку и получить плотное прилегание к рычажной системе. Правильно натянутый трос и ориентированный привод позволят сцеплению автоматически регулироваться при эксплуатации автомобиля. Оптимальный полный ход педали сцепления должен быть 146 мм. Измерить расстояние лучше твердой линейкой, не рекомендуется применять мягкий сантиметр во избежание погрешностей. Что еще нужно учитывать? Однозначно, операцию по замене троса не следует проводить, если не удается долгое время настроить трос или все сцепное устройство имеет обширные повреждения. В ряде случаев требуется комплексная диагностика на профессиональном оборудовании, а также полная замена трансмиссионного узла. Лучшим решением будет обращение в специализированную автомобильную мастерскую, где быстро определят проблему и устранят все негативные последствия.

Какие могут быть причины неполадок

Отечественные производители не отличаются высококачественной и долговечной автомобильной техникой. Детали машин, как правило, приходится заменять после 1-2 лет езды. Многие элементы авто часто выходят из строя и отремонтировать их невозможно. Приходится лишь брать новые. Однако не стоит все сваливать на создателей, так как часто неправильная эксплуатация и плохой уход приводят к тому, что машина некачественно функционирует. Довольно часто встречается проблема недостаточного хода педали механизма сцепления. Возникает такая проблема обычно из-за повреждения запчастей. Для того чтобы такой проблемы не было, нужно регулярно проводить профилактические работы.

Как проверить сцепление на машине

Для детальной диагностики элементов системы сцепления необходимо дополнительное оборудование и зачастую их демонтаж. Однако перед тем как перейти к этим сложным процедурам можно просто и достаточно эффективно проверить сцепление и убедиться, в том, что оно вышло из строя или нет не снимая коробки. Для этого существует четыре несложных способа.

Проверка на 4 скорости

Для автомобилей с механической трансмиссией существует один простой метод, с помощью которого можно убедиться, что сцепление МКПП частично вышло из строя. Достаточно показаний штатных спидометра и тахометра автомобиля, расположенных на приборной панели.

Перед проверкой необходимо найти ровный участок дороги с гладким покрытием длиной около одного километра. По ней нужно будет проехаться на машине. Алгоритм проверки буксует ли сцепление следующий:

разогнаться на автомобиле до четвертой передачи и скорости около 60 км/ч;
после этого прекратить разгон, убрать ногу с педали газа и дать машине сбавлять обороты;
когда машина начнет «захлебываться», или приблизительно на скорости 40 км/ч резко дать газу;
в момент разгона необходимо внимательно следить за показаниями спидометра и тахометра.

При исправном сцеплении стрелки двух указанных приборов будут двигаться вправо синхронно. То есть, с увеличением оборотов двигателя будет увеличиваться и скорость автомобиля, инерционность будет минимальна и обусловлена лишь техническими характеристиками двигателя (его мощностью и массой машины).

В случае, если диски сцепления значительно изношены, то в момент нажатия на педаль газа будет иметь место резкое увеличение оборотов двигателя и его мощности, которая, однако, не будет передаваться на колеса. Это означает, что скорость будет повышаться очень медленно. Это будет выражается в том, что стрелки спидометра и тахометра двигаются вправо не синхронно. Кроме этого, в момент резкого увеличения оборотов мотора из него будет слышен свист.

Проверка на ручном тормозе

Представленный метод проверки можно выполнять лишь в случае, если должным образом отрегулирован ручной (стояночный) тормоз. Он должен быть хорошо настроен и четко фиксировать задние колеса. Алгоритм проверки состояния сцепления будет следующим:

установить машину на ручной тормоз;
запустить двигатель;
нажать педаль сцепления и включить третью или четвертую передачу;
попытаться тронуться, то есть, нажать педаль газа и отпустить педаль сцепления.

Читать еще: Подогреватель двигателя 220в альянс отзывы

Если при этом двигатель дернется и заглохнет — значит, со сцеплением все в порядке. Если же двигатель будет работать, то налицо износ дисков сцепления. Диски восстановлению не подлежат и необходима либо регулировка их положения либо полная замена всего комплекта.

Внешние признаки

Об исправности сцепления также косвенно можно судить и просто при движении автомобиля, в частности, в гору или под нагрузкой. Если сцепление пробуксовывает, то велика вероятность появления запаха гари в салоне, который будет исходит от корзины сцепления. Другой косвенный признак — потеря динамических характеристик машины при разгоне и/или при движении вгору.

Сцепление «ведет»

Как указывалось выше, выражение «ведет» означает, что ведущий и ведомый диски сцепления не расходятся полностью при выжимании педали. Как правило, это сопровождается проблемами при включении/переключении передач в МКПП. Параллельно из коробки передач слышатся неприятные скрипящие звуки и скрежет. Проверка сцепления в данном случае будет выполняться по следующему алгоритму:

запустить двигатель и дать ему работать на холостых оборотах;
полностью выжать педаль сцепления;
включить первую передачу.

Если рычаг включения передач без проблем устанавливается в соответствующее посадочное место, процедура не занимает много усилий и не сопровождается скрежетом — значит, сцепление не «ведет». В противном случае имеет место ситуация, когда диск не отцепляется от маховика, что приводит к описанным выше проблемам. Обратите внимание, что такая поломка может привести к полному выходу из строя не только сцепления, но и привести к неисправности коробки передач. Устранить описанную поломку можно прокачкой гидравлики либо регулировкой педали сцепления.

Тросик сцепления – как его поменять своими руками?

В машинах с коробкой передач механического типа всегда имеется тросик сцепления (иначе он называется тросовым приводом сцепления) – простой механизм, обеспечивающий плавное сцепление автодороги и транспортного средства.

Неисправности и причины их появления

Но такой тип привода тоже не является вечным и возникновение проблем с ним – лишь дело времени.

Со временем нити троса подвергаются коррозии и рвутся, из-за чего в один из моментов при нажатии на педаль сцепления она остается в выжатом положении и уже не возвращается в исходное положение.

По той же причине бывает так, что нажатие педали и возврат ее – затруднителен, при этом прослушивается скрежет. Это является следствием «распушивания» троса – перегнившие металлические нити упираются в оплетку, значительно затрудняя движение.

Все эти неисправности происходят по одной простой причине – внутрь оплетки попадает влага, которая и приводит к возникновению коррозии.

И хоть производители пытаются бороться с этой проблемой путем нанесения поверх троса полиэтиленового защитного слоя, но такие меры могут лишь продлить срок службы.

И здесь тоже все просто – во время перемещения тросик трется об оплетку и со временем защитный слой протирается. Смазка троса тоже обеспечивает лишь временную защиту.

Необязательно коррозия является причиной порыва. Очень резкий выжим педали, к примеру, во время сложной дорожной ситуации, когда водитель ударяет по ней ногой со всей силы, тоже может привести к разрушению троса.

В любом случае, при возникновении проблем именно с приводом должна проводиться замена троса, поскольку ремонту он не подлежит.

Отметим, что причиной провала педали сцепления может быть не только трос, поэтому при возникновении такой неисправности в первую очередь необходимо удостовериться, что произошел порыв привода.

Дело в том, что бывают случаи, когда ломается механизм управления выжимным подшипником сцепления, что является значительно худшей проблемой, чем разрушение троса. Ведь при такой неисправности придется снимать КПП с авто, чтобы провести ремонт механизма.

А вот порыв тросика – неисправность, которую очень просто устранить при наличии запасного элемента.

А поскольку такая проблема на ВАЗ может появиться в любой момент, то рекомендуется в багажнике всегда возить с собой новый трос.

Что понадобится?

Еще одно положительное качество тросового привода — легкость замены. Вся операция занимает около 20 мин даже у начинающего автовладельца ВАЗ. Причем выполнить все можно даже в полевых условиях, имея под рукой небольшое количество инструментов.

Для примера рассмотрим, как производится замена троса сцепления на ВАЗ-2110, и для того, чтобы все сделать, потребуется:

2 ключа на 19;
2 ключа на 8 и 10;
Крестовая отвертка;
Новый трос.

Всего этого достаточно для проведения работ.

Чтобы было понятней посмотрите схему привода сцепления ВАЗ 2110.

Возможные причины неисправности

Обрыв троса, как правило, происходит на автомобилях, которые работают постоянно и в плохих условиях эксплуатации. Однако данная поломка может произойти на любом авто, даже с небольшим пробегом.

Помимо этого, износ троса случается в результате неправильного вождения транспорта — при резком старте на высоких оборотах, а также, если при езде нога водителя находится на сцеплении, из-за чего происходит пробуксовка и, соответственно, его выход из строя в дальнейшем.

Когда необходимо менять, или первые признаки для замены троса сцепления

Тросик сцепления необходимо менять, если в наконечнике произошел обрыв части проволоки, обрыв самого троса или повреждение его пластиковой оплетки. Первые признаки, свидетельствующие о том, что тросик сцепления следует заменить — появление посторонних звуков при включении сцепления, его дергание и проскальзывание.

Почему тросик изнашивается

Самый важный фактор, приводящий к поломке, – это долгое использование машины без проведения профилактики и преимущественно в сложных условиях бездорожья. Необходимость маневрировать на заснеженной трассе, выбираться из глубоких ям значительно укорачивает срок эксплуатации тросика, да и равно других деталей сцепления.

Проблемы также нередко появляются у автомобилей, владельцы которых привыкли резко стартовать с места или постоянно держать ногу на педали. В последнем случае сцепление перманентно пробуксовывает, что не лучшим образом сказывается на состоянии его элементов.

Повреждение довольно часто происходит из-за того, что многие:

пытаясь сэкономить, приобретают тросики низкого качества;
в процессе замены допускают ошибки;
игнорируют признаки назревающей поломки.

Основные неисправности

Основные причины из-за которых требуется замена тросика:

закисание (внутри ржавчина и грязь);
обрыв;
тугое перемещение;
повреждение (расплелся).

Обнаружить поломку можно по следующим неисправностям:

Педаль сцепления выключается не полностью и для возврата ее в исходное положение приходится несколько раз давить на нее.
Педаль сцепления буксует или уходит в пол. При движении в гору, машине как будто не хватает мощности.
Посторонние звуки при выжимании педали.
Педаль вообще не возвращается в исходное положение, просто упала на пол – это свидетельствует об обрыве тросика сцепления.
Изменение хода педали – знак того, что пора произвести замену троса сцепления.

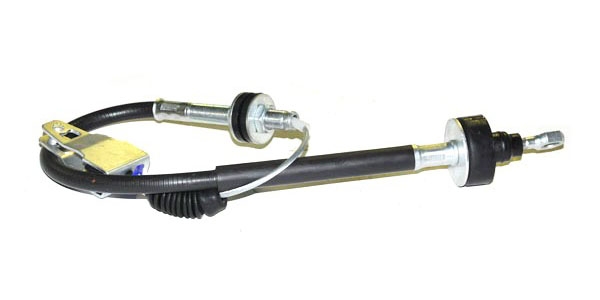

Аналоги

Кроме оригинальной детали можно найти аналоги, которые рекомендованы для установки на ВАЗ-2114. Итак, какие не оригинальные детали можно найти на рынке запасных частей:

Adriauto 0101 – итальянский производитель, который предлагает качественный трос сцепления. Средняя стоимость составляет 1000 рублей.
ABS K22120 – деталь производства Нидерланды. Качественная и не дорогая. Средняя стоимость составляет 1200 рублей.
TRW GCC 3123 – немецкая запасная часть. Компания известна широким ассортиментом товаров для отечественных автомобилей, а также отменным качеством деталей. Цена будет составлять 1500 рублей.

Несколько слов о тросовом приводе сцепления

Зарубежные автоконцерны крайне редко оснащают свои автомобили таким приводом сцепления, отдавая предпочтение более надежной и редко выходящей из строя гидравлике. А вот на транспортных средствах российских производителей тросовые механизмы сцепления являются стандартными. И это несмотря на то, что они имеют массу реальных недостатков, о которых хорошо известно владельцам отечественных авто.

Тросик сцепления нуждается в постоянной регулировке в процессе эксплуатации, что обусловлено естественным рабочим износом привода сцепления. Он достаточно быстро покрывается ржавчиной, обрывается в наиболее неожиданные моменты и так далее. Именно по этой причине каждый водитель, управляющий автомобилем с механической коробкой передач, просто-напросто обязан знать, что ему делать при выходе из строя интересующего нас тросика.

О том, как поменять и отрегулировать тросовый механизм, мы расскажем далее. А сейчас в нескольких словах опишем его. Тросик соединяется с педалью сцепления при помощи винтов, другой его конец фиксируется также винтом, но уже к специальной втулке в щите. При этом к педали трос прикручивается максимально сильно и надежно, а к втулке более свободно, за счет чего на оси описываемый механизм вращается без каких-либо серьезных затруднений. Кроме того, под педалью обязательно устанавливается упор, который предохраняет тросик от разрыва.

Регулировка тросового привода – как ее выполнить?

Если вы при переходе на другую передачу выжимаете сцепление, но вместо этого педаль уходит в пол, это означает, что возникла проблема с тросом сцепления. В подобной ситуации следует как можно более аккуратно доехать до безопасного места на дороге (например, до парковочного канала), остановить машину и выяснить причину выхода из строя рассматриваемого нами механизма.

Некоторые автолюбители уверены, что трос невозможно отрегулировать, по их мнению, помочь может исключительно замена механизма, что не совсем верно. Сами автопроизводители настоятельно рекомендуют не спешить с монтажом нового тросика до того момента, пока не будет выяснена причина его поломки. Зачастую простая регулировка конструкции решает все проблемы. Выполняется она при помощи двух ключей на 17 по следующей схеме:

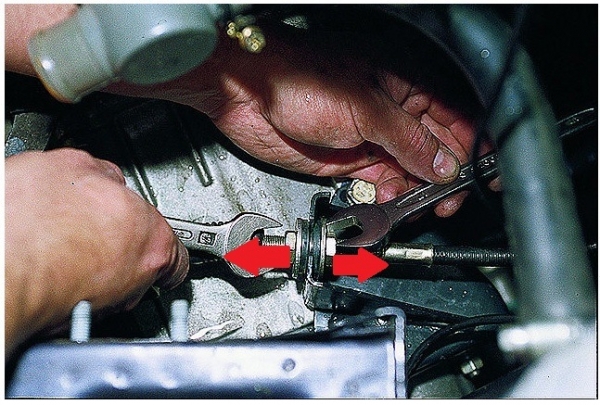

контргайка слегка ослабляется таким образом, чтобы регулирующая (натяжная) гайка получила достаточное расстояние для хода;
после этого производят манипуляции с натяжной гайкой до достижения требуемого уровня натяжения тросика.

Контроль результатов процесса осуществляют посредством нажатия на педаль сцепления с целью определения легкости ее хода. В тех случаях, когда после подтяжки троса никаких изменений в «поведении» педали вы не заметили, нужно снова повторить манипуляции с натяжной и контргайкой. А затем опять нажимать на педаль. Возможно, процедуру натяжки вам придется производить несколько раз. До тех пор, пока вы не добьетесь должного хода педали сцепления.

Здесь главное – не переусердствовать. Если тросик будет перетянут, он сразу же лопнет. А при недостаточной подтяжке механизм не сможет эффективно выполнять свою функцию. Отдельно отметим, что на некоторых автомобилях устанавливаются саморегулирующиеся храповые тросовые механизмы. Регулировать их вручную нет необходимости, так как при эксплуатационном износе их длина корректируется автоматически. Достаточно лишь регулярно выполнять проверку хода педали сцепления.

Как правильно отрегулировать сцепление на Ваз 2114

Регулировка сцепления Ваз 2114 является одной из важнейших автомобиля. Она позволяет достичь максимально точной работы системы, что положительно сказывается на процессе управления и комфортности вождения машины. Для реализации данного мероприятия не требуется багаж углублённых знаний, наличие высокой квалификации или специальных профессиональных инструментов. С этим может справиться любой автолюбитель с помощью стандартных инструментов, которые идут в комплекте с транспортом. В данной статье мы детально рассмотрим регулировку сцепления для одной из самой популярной модели автомобиля «четырнадцатой»

В каких случаях требуется регулировка сцепления
Видео: Регулировка сцепления Ваз 2114
Проверка рабочего хода педали сцепления Ваз 2114
Регулировка педали сцепления
Регулировка привода (тросика) сцепления Ваз 2114
Регулировка муфты сцепления ВАЗ 2109
Видео: Регулировка тросика и подтяжка муфты сцепления Ваз 2114

В каких случаях требуется регулировка сцепления

На ВАЗах используется сухой тип сцепления, то есть имеется корзина состоящая из двух частей — ведущей и ведомой

Регулировка сцепления ВАЗ 2114, да и других автомашин проводится в случаях, когда проявляются дефекты, связанные с эксплуатацией этого механизма. К таким неисправностям относятся:

регулировка педали сцепления;
регулировка троса сцепления;
регулировка педали по высоте;
регулировка муфты сцепления.

В другом случае необходимость в регулировке привода сцепления может возникнуть из-за предыдущей неправильной его регулировки. Возможен как уменьшенный рабочий ход его педали, так и увеличенный.

На фото представлена муфта сцепления Ваз 2114

В результате возникают неисправности в работе привода — сцепление начинает «буксовать» или «вести», затрудняется переключение передач, появляются рывки при трогании с места повышается расход топлива и т. д.

Видео: Регулировка сцепления Ваз 2114

Проверка рабочего хода педали сцепления Ваз 2114

Измерим рабочий ход педали сцепления автомобиля. Перед этим сдвигаем назад коврик на полу автомобиля, чтобы измерения были точнее.

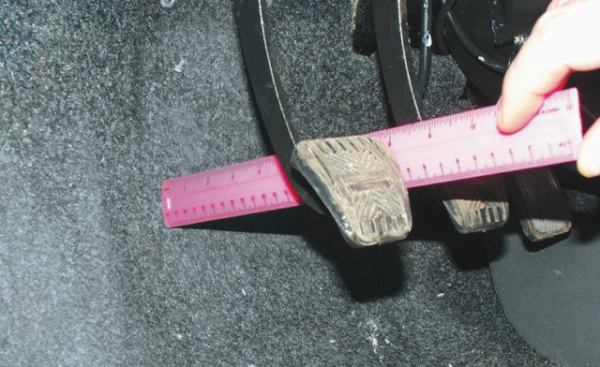

Измеряем рулеткой расстояние от пола автомобиля до нижнего края педали сцепления
На изображении показано как это лучше всего сделать.
Должно получиться приблизительно 18-20 см.
Нажимаем на педаль сцепления рукой до упора и измеряем расстояние от пола до нижнего края педали.
Должно получиться 6-7 см
Вычитаем из 18-20, 6-7, получается 13-14 см

Это является нормой для полного рабочего хода педали сцепления автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Во многих руководствах по ремонту указывается размер рабочего хода 12,5-13,5 см, что так же очень близко к нашему измерению.

Если ход педали сцепления отличается в большую, либо меньшую сторону необходимо провести регулировку привода сцепления.

Регулировка педали сцепления

Периодическая регулировка педали сцепления ВАЗ 21014 проводится по следующим причинам:

При движении на неотрегулируемой педали сцепления возможен последующий ремонт, т.к. преувеличенные энергетические затраты на некорректную работу механизма вызовут неисправности других узлов автомобиля.
Из-за неверного функционирования педаль сцепления периодически не функционирует. Это ведет к тому, что нажимной диск агрегата принужденно находится в «зацеплении» с моторным маховиком, вследствие чего они подлежат ускоренному износу.
При недостаточном педальном ходе ТС пробуксовывает, т.е. теряется необходимое значение крутящего момента колесной пары.

Для проведения диагностических работ по регулировке педали сцепления требуется использование арифметической линейки, которой необходимо замерить длину хода педали до полика. Если она не соответствует 16 см, то необходимо проведение регулировочных действий.

Признаки некорректной работы механизма сцепления: отсутствует возможность плавного старта с места, движение с места сопровождается рывками и толчками, при переключении передач трансмиссия издает повышенную шумность, педаль механизма проваливается в нижнее положение. Практически, получается так: если транспортное средство начало движение с момента начала опускания педали, то свободный ход не соответствует требуемому значению. При полном освобождении педали транспортное средство не сдвинулось – значит, нет свободного хода в автомобиле.

Регулировка педали сцепления:

Откручиваем гайку, расположенную под педалью сцепления.
Закручиваем контргайку, находящуюся ниже, до упора.
Далее завинчиваем крепеж, находящийся под педалью сцепления.
Подкручиваем к вилке сцепления до предела шайбу из резины.
Для увеличения педального хода нужно навинтить крепеж на наконечник. Для уменьшения педального хода требуется эту крепеж раскрутить. Регулировка педали сцепления ваз 2109 осуществляется до достижения лимита в 12-13 см.
После окончания операций по отрегулированию педали требуется: трижды отжать педаль, замерить длину педального хода, корректировать операцию до достижения требуемой длины хода.

Для отрегулирования гидравлики требуется:

Демонтировать пружину с креплений цилиндра рабочего вида и вилки сцепления.
Отрегулировать крепеж, находящийся на штоке цилиндра сцепления.
Рекомендуемое значение свободного хода – 0,5 см.

Часто большой ход педали зависит от высоты ее расположения от полика водителя и это создает определенные трудности. Для регулировки по высоте требуется ряд несложных слесарных операций и гаечный ключ на «12»:

Читать еще: Как правильно называется приора

Находим на валу рулевой колонки два крепежа, один – упорный винт, лимитирующий высотную позицию регулировки, вторая – контргайка, изменяющая движение педали.

Отвинчиваем упорный винт.
Придаем ему вращение до нормализации движения педали.
Завинчиваем контргайку.

Если после регулировки сцепления наблюдается пробуксовка, то необходимо сделать последовательные операции:

Демонтировать контргайку штока.
Перемещать ее до отсутствия свободного хода.
Вернуть шток на один полный оборот.
Определить наличие свободного хода сцепления.
Протестировать работу передач трансмиссии. При наличии непонятного шума требуется проделать вышеуказанные операции повторно.
Завинтить контргайку.

Регулировка привода (тросика) сцепления Ваз 2114

Регулировочная гайка привода сцепления находится в моторном отсеке автомобиля на оболочке троса привода, вставленной в специальный кронштейн, закрепленный на картере коробки передач. От отворачивания ее защищает расположенная там же контргайка.

Придерживая одним ключом на 17 мм регулировочную гайку, другим ключом на 17 мм отпускаем на несколько оборотов контргайку.

Регулировка тросика сцепления Ваз 2114

Вращаем регулировочную гайку по часовой стрелке одним ключом, придерживая контргайку другим – это для увеличения хода педали сцепления (педаль будет подниматься) или против часовой стрелки, для уменьшения ее хода (педаль будет опускаться к полу)

Насколько уменьшать или наоборот увеличивать ход педали определяем исходя из результатов проверки описанной выше.

Слегка затягиваем контргайку

Нажимаем несколько раз на педаль сцепления и проводим еще раз проверку

Если полученная цифра не укладывается в норму, проводим регулировку еще раз. И так до тех пор, пока не добьемся требуемого результата.

По окончании регулировки затягиваем контргайку

При правильно отрегулированном сцеплении его педаль должна находиться приблизительно на одном уровне с педалью тормоза.

Регулировка муфты сцепления ВАЗ 2109

Такая операция проводится в случаях, когда наблюдаются: толчки или фрикции при включении сцепления, незначительная пробуксовка сцепления при длительном отжиме муфты, сцепление «ведет».

Для регулировки муфты делаем следующее:

Поставить рычаг КПП в позицию «нейтраль».
Демонтируем картер механизма сцепления.
Демонтируем подшипник. Ремонтные операции следует выполнять в плавном и спокойном режиме, потому что возможен дефект подшипника.
Вращаем крепеж регулировочного типа до полной регулировки перемещения педали.
Тестируем муфту сцепления на наличие масляной течи, иначе возможно проскальзывание механизма сцепления. Для устранения этой проблемы необходимо обработать муфту обезжиривающим составом.

Видео: Регулировка тросика и подтяжка муфты сцепления Ваз 2114

Регулировка сцепления ВАЗ 2110 своими руками

В процессе эксплуатации автомобиля может возникнуть такая ситуация, при которой владельцу ВАЗ 2110 потребуется регулировка сцепления. Надо сказать, что процедура эта для выполнения несложная и с ней под силу справиться даже новичку. Такая необходимость может возникнуть в ситуации, когда привод сцеплении начинает работать со сбоями. Это может возникнуть тогда, когда сильно изношен фрикционный диск. Перед выполнением работ необходимо иметь представление о том, как действует сцепление именно на данной модели автомобиля. Если это основательно изучить, то вполне возможна регулировка сцепления ВАЗ 2110 своими руками. При этом нет необходимости посещения салона автосервиса.

С чего начать регулировку сцепления

Если опыт вождения недостаточный, а владение автомобилем имеет место недавно, то, естественно, может возникнуть вопрос о том, как отрегулировать сцепление на ВАЗ 2110 своими руками? Надо сказать, что каких-то особых усилий при этом прилагать не требуется. Это обстоятельство обусловлено теми особенностями, которые имеет привод. На этой модели он тросового характера, а это исключает дополнительные работы, связанные с прокачкой сцепления.

Где находится тросик сцепления

Местом расположения троса является защитный кожух. Своими концами он прикрепляется к педали и вилке, которая включает сцепление. Если диски изнашиваются, то ход педали увеличивается. Когда изнашивается тросик, наоборот, имеет место уменьшение амплитуды, с которой ходит педаль. Это может приводить к неполному включению либо отключению сцепления.

Какой инструмент потребуется

Для выполнения работ потребуются определенные инструменты, например, ключи на 13 (2 шт.). Автомобиль лучше загнать на смотровую яму. Так будет удобнее выполнять все работы.

Пошаговый процесс регулировки сцепления

Местом расположения троса сцепления является нижняя часть педали. Его без труда отыщет даже новичок. Как отрегулировать педаль зависит от того, каким ходом она обладает. Длина троса должна составлять 12-13 см. Правда, она может быть увеличена и до 16 см. «Ходить» педаль должна в диапазоне о 12 до 16 см. Если показатели хода имеют иные величины, то требуется регулировка хода педали сцепления ВАЗ 2110.

Для этого необходимо выполнить следующие работы:

Для того, чтобы найти тросик сцепления, требуется открыть капот. Требуется раскрутить гайки, расположенные на торсе сцепления. Для того, чтобы при этом не возникало проблем, их обрабатывают составом WD-40. После обработки необходимо выдержать экспозицию 10 минут. Гайки будут откручиваться гораздо легче.
Затем осуществляется непосредственно настройка. Одним ключом откручивается контргайка, а другим осуществляется регулировка. Если крутить гайку в ту сторону, где расположен наконечник, то педаль увеличит свой ход. Если ее вращать в обратную сторону, то это приведет к уменьшению хода педали. Параллельно с этим производят замеры хода педали.
После того, как выйдут на показатель 13 см, несколько раз резко нажимают на педаль. Затем измерение повторяют. Иногда ход может сбиваться. Тогда настройку повторяют.
Завершающим аккордом являются действия по перемещению резиновой втулки до упора.

Во время регулировки возможно отклонение в ту или иную сторону на пару миллиметров. Если после проведения работ ход педали все равно составляет 17 см, то, скорее всего, придется ремонтировать корзину.

Что делать в случае если регулировка тросиком не помогла

Если причиной проблемы является изношенный трос, то его просто необходимо заменить. Если трос неисправен, то во время поездки сцепление может просто отказать. Тогда резко повышается возможность возникновения аварии.

Поменять его можно при выполнении следующих действий:

гайку, которая крепит торс к кронштейну, необходимо ослабить рожковым ключом;
после этого трос можно извлечь. Делают это очень аккуратно;
затем он отсоединяется от вилки сцепления;
далее трос отсоединяется от педали. Для этого удаляется защитный чехол и стопорная гайка. После этого педаль может быть извлечена;
сборку следует производить в обратной последовательности. Во время нее желательно детали смазать литолом.

Сцепление в автомобиле при поездках работает с постоянной интенсивной нагрузкой. Поэтому нет ничего удивительного в том, что со временем оно изнашивается. Поэтому может возникнуть необходимость в компенсации ее износа. Для этой цели и проводят регулировку. Выполнить подобные действия несложно. С подобной задачей может справиться любой новичок. Поэтому нет никакой необходимости отправлять автомобиль в сервис технического обслуживания. Исключением, пожалуй, являются случаи острой нехватки времени. Автолюбителю просто некогда этим заниматься.

Иногда регулировка позволяет исправить недостаток, компенсируя износ сцепления. Но в ряде случаев он настолько велик, что приходится полностью заменять трос. При обнаружении любых признаков износа, лучше не надеяться на русское «авось», а лучше незамедлительно поменять элементы сцепления. Это предотвратит риск возникновения аварийных ситуаций, ведь в поездке сцепление может просто отказать. Тогда беды не избежать.

Замена троса сцепления на ВАЗ 2109 (видео)

Замена или регулировка тросика сцепления — это достаточно распространенная, местами обыденная процедура для владельцев ВАЗ 2109. Данная статья поможет вам сэкономить и выполнить операции своими руками.

Причины для замены

Практика показывает, что есть несколько основных ситуаций, которые вынуждают поменять трос сцепления.

Ситуация

Особенности

Нарушена правильная работа сцепления

Водителю становится сложно выжать педаль сцепы, что вызывает проблемы при попытках тронуться с места, завести машину, сцепа буксует

Барахлит коробка передач

Она начинает переключаться с определенными проблемами, а во время работы еще и издает посторонние, непонятные звуки

Если после нажатия на педаль сцепления она не хочет возвращаться в исходное положение, когда вы убираете ногу, это может свидетельствовать о проблемах с тросиком

Подобные симптомы позволяют только предположить, что проблема кроется именно в тросике. Чтобы удостовериться в этом, следует провести полноценную проверку состояния узла.

Все озвученные симптомы могут говорить о разорванном тросе или слетевшей вилке. В случае с тросом придется его заменить. Если же слетела вилка, ее необходимо будет вернуть на место, зажать, дабы предотвратить повторные возможные слеты.

Между разорванным тросом и сломанной вилкой лучше сталкиваться с первой ситуацией. Покупка нового тросика обойдется в 200 рублей, а вилка стоит порядка 2000 рублей.

Замена

Есть два способа поменять трос сцепы:

Снимая жабо;
Без снятия жабо.

Каждый вариант имеет право на существование. Ознакомим вас с двумя операциями, после чего вы сможете выбрать, какому методу отдать предпочтение.

Процедура замены

Снимая жабо

Поднимите автомобиль с помощью домкрата.
Открутите гайку фиксации тросика. Она располагается под педалью сцепы.
На тяге педальки располагается колечко и стопорное кольцо.
Для снятия тросика вам потребуется разобраться с удерживающим его шплинтом. Для его демонтажа возьмите ключ на 8, и открутите шплинт.
Теперь он частично свободен, поскольку до сих пор удерживается на месте крепления.
Снимите жабо и стеклоочиститель, затем поднимите капот.
В подкапотном пространстве отыщите точку фиксации троса. Демонтаж выполняется ключом на 19, которым нужно открутить гайку.
Резинку зачастую используют старую, если она не изношена. Да и менять ее сложно самостоятельно. Но если нужно, поменяйте. Увидев там непонятные проводки, смело их вынимайте. Никаких функций они не выполняют.
Вставьте резинку в отверстие, через которое шел трос.
Все крепежи, болтики, гайки сложите в отдельную коробочку, чтобы не потерять.
Установите новый тросик, закрутите фиксирующую скобу под капотом.

Снимаем жабо

Без снятия жабо

Здесь операция несколько сложнее, поскольку придется обходить жабо. Но обычно на работу уходит меньше времени, из-за чего большинство владельцев ВАЗ 2109 выбирают этот вариант.

Открутите крепления тросика сцепления с помощью ключа на 19.
Извлеките наконечник троса из вилки.
Не всегда извлекать наконечник из вилки сцепления обязательно. Во многом это зависит от места обрыва троса.
Идти в салон и под педалью сцепления найдите крепеж троса. Он маленький, потому пригодится ключ на 8.
Открутите скобу, которая удерживает наконечник на педали. Постарайтесь как можно выше поднять педаль, а затем плоской отверткой зацепитесь за клипсу.
Все, трос можно извлекать. Только сильно резко не дергайте. И тут следует опасаться не того, что он окончательно порвется. Вы можете резкими действиями повредить гнездо расположения троса.
Извлекать тросик лучше всего через салон.
В тросовом канале могут располагаться провода, мешающие извлечению. Вырывайте их смело, поскольку они не выполняют никаких задач.
Также вам может помешать шайбы, расположенные под капотом. Просто аккуратно открутите их, и дело сделано.
Снимите с рычага педали скобу. Так с извлечением тросика не возникнет проблем.
Аккуратно вставьте в отверстие новый трос через салон в подкапотное пространство.
Выполните обратную процедуру сборки узла.
Сложнее всего надевать скобу фиксации наконечника на свое место. Именно из-за этого многие советуют снимать жабо. Но вы можете обойти эту сложность.
Сделайте клипсу из обычной скрепки. Ею закрепите скобу. Если нужно, возьмите пассатижи.
Не забудьте при сборке смазать тросик смазкой или маслом, которые не замерзают при минусовой температуре. Это сделает элемент эластичнее.

Регулировка троса

Для регулировки необходимо:

Ослабить фиксацию контргайки, что обеспечит подвижность регулировочной гайке;
Подтяните трос с помощью гайки натяжения;
Тянуть нужно до тех пор, пока не шатнется автомобиль;
Во время этого процесса не лишним будет периодически нажимать на педаль сцепления;
Не перетягивайте трос слишком сильно, иначе вскоре он вновь порвется;
Если же недотянуть тросик, работоспособность сцепы оставит желать лучшего. Что делать? Находить оптимальный баланс.

Замена троса, диска сцепления и прочие манипуляции с педалью сцепы требуют обязательного проведения ее регулировки.

Регулируем тросик

Регулировка педали

Чтобы отрегулировать педаль, действуйте по следующему алгоритму.

Полностью вдавите педаль сцепления в пол и поставьте рядом рулетку.
Рулетка также одним концом упирается в пол.
Зафиксировав педаль в нижнем максимально положении, замерьте расстояние до пола по центру подушки.
Отпустите педаль, после чего сделайте замер в крайнем верхнем положении. Запишите данные или просто запомните их.
Теперь посчитайте, какой получилась величина свободного хода, то есть расстояние от нижней до верхней точки.
При замене троса или диска сцепления показатель обычно составляет больше или меньше 125-135 миллиметров.
Чтобы изменить параметр, необходимо отрегулировать длину оболочки троса.
Для этого поднимите капот, найдите конец тросика. Гаечным ключом ослабьте натяжение гайки фиксации, которая удерживает трос на рычаге. А вторую гайку при этом затяните.
Проводятся подобные манипуляции до тех пор, пока свободный ход не войдет в рамки от 125 до 135 миллиметров. Получилось? Все, работа сделана.

Регулируем педаль

Ничего особо сложного в замене и регулировки троса нет. Здесь главное делать все последовательно, аккуратно и не спешить. Именно спешка является причиной большинства неудач при самостоятельном ремонте ВАЗ 2109.

Замена и регулировка троса сцепления своими руками

Автор: AutoLubitel

Просмотров: 4202

Часто некоторые мелкие неисправности и поломки автомобиля застают авто владельца врасплох. От возникновения таких неожиданных ситуаций на дороге никто не застрахован, именно поэтому так важно владеть необходимыми знаниями, которые помогут вам быстро справиться с любыми неприятностями.

Довольно частыми являются неисправности в сцеплении автомобиля. Поэтому сегодня мы поговорим о замене и регулировке троса сцепления своими руками.

Итак, после проведения первичной диагностики автомобиля, вы определили, что трос сцепления вышел из строя. Сразу стоит отметить, что замена троса производится в двух случаях – когда он был разорван, или при его тугом перемещении.

Для того чтобы провести замену и регулировку тросика, следует подготовить необходимые рабочие материалы и инструменты – новый трос сцепления, соответствующий модели вашего автомобиля, набор отверток, гаечных ключей и плоскогубцы.

Процесс замены троса сцепления

Первое, что необходимо сделать перед демонтажом старого троса, это осмотреть его и произвести нужные замеры свободной части троса нижнего наконечника, который находится возле КПП. Осматриваем всю длину троса от крепления до блока сцепления или КПП (виды КПП). Затем находим место соединения троса и осторожно отсоединяем его от КПП или блока сцепления, вытаскивая в салон через моторный отсек. При необходимости убираем часть пола под педалями для удобства демонтажа. В самом конце отсоединяем его от педали сцепления. После того как трос будет отсоединен, извлекаем демпфер (наконечник) из кронштейна на коробке передач.
Установка нового троса сцепления происходит в обратном порядке. Подготовленный трос вначале присоединяем к педали сцепления. Далее протягиваем его обратно к КПП или блоку сцепления и присоединяем к месту его крепления. В самом конце устанавливаем на место пол под педалями.

После замены троса в обязательном порядке следует произвести его регулировку. Специалисты советуют проводить регулировку троса не только в случае его замены, но и на каждые 15-17 тысяч километров пробега. Это связано с тем, что со временем происходит износ накладок на диске сцепления, который приводит к увеличению расшатанности педали сцепления. Поэтому своевременная регулировка троса – это вынужденная мера безопасности при вождении автомобиля.

Процесс регулировки троса сцепления

Итак, процесс регулировки нового троса проводится следующим образом.

При помощи линейки измеряем длину от вилки выключения сцепления до наконечника троса. Данное расстояние должно составить от 82 до 90 мм. А вот длина от наконечника троса до кронштейна коробки передач должна равняться 56 – 65 мм. Однако не всегда указанные величины могут совпадать с реальными показателями. Если длина не соответствует установленным величинам, необходимо отрегулировать длину троса сцепления при помощи гаечного ключа, подкручивая регулировочную гайку на наконечнике, слегка ослабив контргайку.
Точность регулировки троса проверяем тройным нажатием педали сцепления по 2 секунды при каждом нажатии. После этого вновь замеряем расстояние. Если замеры не соответствуют установленным показателям, вновь повторяем этап по регулировке троса. При этом расстояние хода вилки должно составлять 27-33 мм или 31-35 мм. После того как регулировка троса завершена, фиксируем гайку контргайкой. Проверяем плавность включения задней передачи.

Читать еще: Восстановление панели после срабатывания подушек безопасности

Важно помнить, что при регулировке троса, педаль сцепления должна быть выставлена на одном уровне с тормозной педалью (тормозная система).

Для того чтобы упростить процесс обслуживания троса сцепления при его замене, многие автолюбители устанавливают храповый трос сцепления с саморегулирующей функцией, который позволяет самостоятельно производить компенсацию длины при износе дисковых накладок. Это значит, что в дальнейшем не будет необходимости проводить регулировку троса сцепления в вашем автомобиле.

Проведение работ по замене и регулировке троса сцепления собственноручно позволит любому автолюбителю экономно расходовать средства на техобслуживание автомобиля.

Как заменить трос сцепления ВАЗ видео:

Регулировка сцепления ВАЗ 2108, 2109, 21099

В процессе эксплуатации автомобиля иногда возникает необходимость отрегулировать привод сцепления.

Происходит это потому, что со временем ход педали изменяется в результате естественного эксплуатационного износа трущихся деталей сцепления (ведомый и ведущий диски, поверхность маховика) и (или) вытягивания его тросика.

В другом случае необходимость в регулировке привода сцепления может возникнуть из-за предыдущей неправильной его регулировки.

Возможен как уменьшенный рабочий ход его педали, так и увеличенный. В результате возникают неисправности в работе привода — сцепление начинает «буксовать» или «вести», затрудняется переключение передач, появляются рывки при трогании с места повышается расход топлива и т. д.

Подробнее о неисправностях сцепления автомобилей ВАЗ 2108, 2109, 21099 можно узнать на странице нашего сайта «Неисправности сцепления автомобилей ВАЗ 2108, 2109, 21099», о проверке его работоспособности — «Проверка работы сцепления автомобилей ВАЗ 2108, 2109, 21099».

Здесь же рассмотрим несложную регулировку привода сцепления (рабочего хода педали сцепления) на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Необходимые для регулировки сцепления ВАЗ 2108, 2109, 21099 инструменты

— Рулетка с хорошо читаемой шкалой

— Два рожковых ключа на 17 мм

Рожковые ключи на 17 и рулетка — все что нужно для регулировки привода сцепления на восьмерках, девятках и девяностодевятых

Подготовительные работы

— Фиксируем автомобиль (подкладываем упоры под колеса)

— Снимаем аккумуляторную батарею (можно не снимать, но со снятой АКБ проводить регулировку удобней)

— Несколько раз нажимаем на педаль сцепления

Проверка рабочего педали сцепления

— Измеряем рулеткой расстояние от пола автомобиля до нижнего края педали сцепления

На изображении показано как это лучше всего сделать.

Реальное расстояние от нижнего края педали сцепления до пола под ногами водителя измеренное при помощи рулетки

Должно получиться приблизительно 18-20 см.

— Нажимаем на педаль сцепления рукой до упора и измеряем расстояние от пола до нижнего края педали

Должно получиться 6-7 см.

— Вычитаем из 18-20, 6-7, получается 13-14 см

Регулировка привода сцепления на автомобилях ВАЗ 2108, 2109, 21099

Регулировочная гайка привода сцепления и ее контргайка на кронштейне

— Ослабляем контргайку

Ослабление контргайки при помощи двух рожковых ключей на 17

— Вращаем регулировочную гайку

Вращение регулировочной гайки — регулировка привода сцепления

— Слегка затягиваем контргайку

— Проводим проверку

Нажимаем несколько раз на педаль сцепления и проводим еще раз проверку. Если полученная цифра не укладывается в норму, проводим регулировку еще раз. И так до тех пор, пока не добьемся требуемого результата.

— По окончании регулировки затягиваем контргайку

Придерживаем одним ключом регулировочную гайку, другим затягиваем контргайку.

Примечания и дополнения

При правильно отрегулированном сцеплении его педаль должна находиться приблизительно на одном уровне с педалью тормоза.

Педаль сцепления находится приблизительно на одном уровне с педалью тормоза — привод отрегулирован правильно

Максимально допустимый рабочий ход педали сцепления автомобилей ВАЗ 2108,21081, 21083, 2109, 21091, 21093, 21099 – 16 см.

— Если после регулировки сцепления появился шум при его работе см. «Откуда появляется шум при работе сцепления автомобиля?».

SmotriAvtoКак правильно снять и поменять тросик сцепления в автомобиле

На Жигулевских 10-ках, в особенности на авто с солидным пробегом, нередко происходит так, что внезапно ослабевает или же полностью проваливается педаль сцепления. Виной всему в основном обрыв тросика сцепления. В этом случае можно считать, что вам повезло, потому что потребуется всего лишь замена троса сцепления ВАЗ 2110. Но иногда проблема может заключаться в вилке включения, если это так, то знайте, что ее ремонт или замена требует демонтажа всей коробки.

Провал сцепления
Если это случилось в дороге, то добраться до дома или станции обслуживания можно самому, но в этом случае перед тем, как заводить авто, необходимо включить 1-ю скорость и сразу начинать движение. Скорости в такой ситуации переключаются с перегазовкой.

Тросик сцепления для ВАЗ 2110

Процесс замены несложный и с ним быстро справится даже неопытный водитель. В инструкции, идущей вместе с автомобилем, в ходе замены рекомендуется снятие стеклоочистителя и жабо. Но это необязательно, хотя если снять эти узлы, то процесс замены существенно облегчится.

Почему тросик изнашивается

Повреждение довольно часто происходит из-за того, что многие:

пытаясь сэкономить, приобретают тросики низкого качества;
в процессе замены допускают ошибки;
игнорируют признаки назревающей поломки.

Неисправности и причины их появления

Но такой тип привода тоже не является вечным и возникновение проблем с ним – лишь дело времени.

А вот порыв тросика – неисправность, которую очень просто устранить при наличии запасного элемента.

Признаки неисправности

Ремонт сцепления ВАЗ-2110 необходимо начинать немедленно после обнаружения симптомов, свидетельствующих о его ненадлежащей работе. Особое внимание при этом стоит обращать именно на состояние тросика – игнорирование этого простого правила повышает вероятность внезапного отказа узла.

Так, поменять рассматриваемую деталь рекомендуется, если вы заметили, что педаль сцепления стала ходить слишком туго. Откладывать работы не следует, иначе трос попросту лопнет, и тогда машиной пользоваться вы не сможете.

Не менее распространенный признак – самопроизвольное переключение передачи. Такие неприятности происходят именно из-за пришедшего в негодность тросика. Опасность в том, что стоящий на нейтралке автомобиль способен тихонько укатиться, пока его хозяин занимается своими делами.

Невозможность переключить передачи. Если тяга повреждена, то и сцепление перестанет функционировать.

Непременно поменяйте трос, когда:

из его оболочки начинает вытекать смазка;
ВАЗ постоянно дергается во время езды.

Как нетрудно убедиться – признаков неисправности не так и много, а потому запомнить все варианты несложно. В то же время знание симптомов позволит вам оперативно отреагировать на повреждение тросика и заменить его самостоятельно.

Зачем нужна замена тросика сцепления на автомобиле ВАЗ 2110: причины и признаки поломки

Интенсивный износ троса происходит вследствие ежедневного передвижения в городских условиях, а если у вас еще и агрессивный стиль вождения, то обрыв случается даже при малом пробеге. Так что временной фактор здесь практически не играет роли. В то же время, жесткий старт на высоких оборотах и постоянное нахождение ноги на педали являются причиной повышенных динамических нагрузок не только на элементы муфты, но и на трос.

Прежде, как поменять тросик сцепления на ВАЗ 2110, нужно понаблюдать за поведением авто во время движения. Наличие нижеперечисленных факторов говорит о необходимости ремонта приводного механизма муфты:

Падение мощности указывает на неполное прилегание компонентов муфты из-за дефектов системы управления.
После нажатия педаль не фиксируется в исходном положении.
Посторонние звуки и вибрация педали во время движения.

Внешний осмотр состояния троса позволит сделать окончательные выводы. Незамедлительная замена тросика сцепления ВАЗ 2110 производится при обрыве даже небольшой части стальных волокон или повреждении пластиковой оплетки. Нельзя забывать, что:

Малый ход педали сопровождается пробуксовкой, т.е. потерей крутящего момента, потому что ведомый диск полностью не включается.
Большой ход педали свидетельствует о том, что муфта выключается только частично, т.е. диск практически постоянно находится в соприкосновении с маховиком.

Как поменять тросик

Прежде всего, потребуется установить машину на ровной площадке. Далее придется снять старый тросик, зафиксированный в специальном кронштейне. Здесь поможет ключ на 17 мм.

Когда элемент освобождается, отыщите возле вилки на наконечнике троса контргайку и еще одну – регулировочную. Открутите их поочередно ключом на 13 мм.

Вооружившись крестовидной отверткой, отвинтите шуруп, удерживающий защитный кожух педали и заберите его. Осмотрите демонтированный элемент на предмет повреждений и почистите.

Теперь с помощью плоской отвертки осторожно подденьте стопорящую скобку, располагающуюся на пальце педали (ее поднимите максимально высоко), и извлеките ее. После этого наконечник троса удастся легко вытащить.

Перейдите в салон автомашины. Здесь 8-миллиметровым ключом выкрутите болт, зажимающий фиксатор педального кронштейна. После этого второй конец троса свободно достается.

Попутно стоит выяснить, в каком состоянии находится втулка ножного привода сцепления. Она складывается из двух частей. Если на детали присутствуют следы значительного износа, то ее меняют на новую.

Обязательно освежите смазку на пальце педали и нанесите ее на поводок купленного для замены троса. Оптимально подойдет Литол-24.

Замена троса сцепления Гранта:

1. В салоне под панелью приборов ключом на 8 мм отверните гайку крепления кронштейна оболочки троса к кронштейну педального узла.

2. Крестовой отверткой подденьте пружинную скобу и выньте ее из проточки пальца педали сцепления.

3. Снимите проушину корпуса механизма автоматической регулировки длины троса с пальца педали сцепления и выведите верхнюю часть троса из кронштейна педального узла.

4. В моторном отсеке, потянув трос вперед, достаньте поводок троса из паза рычага вилки выключения сцепления.

5. Вращая против часовой стрелки, свинтите поводок с резьбового наконечника троса.

6. Снимите с наконечника троса резиновый защитный чехол.

7. Достаньте наконечник оболочки троса из отверстия кронштейна на коробке передач.

8. В салоне из отверстия в щитке передка достаньте уплотнительный чехол троса и вытяните трос в салон.

Примечание:

Перед заменой троса проверьте состояние пластмассовой втулки на пальце педали. Изношенную втулку замените новой и нанесите на палец пластичную смазку.

9. Замена троса сцепления Гранта. Последовательность установки.

– проденьте трос через отверстие в щитке передка из салона в моторный отсек;

– установите уплотнительный чехол в отверстие щитка передка;

– наденьте механизм автоматической регулировки длины троса на палец педали и закрепите его;

– наверните на резьбовой наконечник троса пластмассовый поводок, так чтобы торец наконечника троса оказался заподлицо с торцом поводка;

– заведите поводок в паз рычага вилки выключения сцепления;

– отрегулируйте привод сцепления.

10. Для регулировки сцепления вытяните трос за резьбовой наконечник вперед до упора, преодолевая усилие пружины педали сцепления, и удерживайте трос в таком положении.

11. Штангенциркулем измерьте расстояние от торца пластмассового поводка до рычага вилки выключения сцепления, которое должно составлять 27 мм.

12. При необходимости вращением поводка добиваемся требуемого расстояния. При снятии нагрузки (отпускании троса), поводок должен прилегать к рычагу вилки без зазора.

13. Нажмите педаль сцепления три раза для срабатывания механизма автоматической регулировки длины троса. Полный ход педали не должен превышать 146 мм.

14. Установите на место корпус воздушного фильтра.

Замена троса сцепления Гранта закончена

0 0 голоса

Рейтинг статьи
