Как натянуть ремень генератора и обеспечить правильную натяжку

Как натянуть ремень генератора и обеспечить правильную натяжку?

Автор: Дмитрий Сапко

Знать определенные простейшие истины ремонта и обслуживания автомобиля сегодня должен каждый владелец транспортного средства, ведь поломка может произойти неожиданно, посреди пустынной трассы. Нужно уметь исправить ситуацию и произвести быстрый ремонт для продолжения поездки. Если речь идет о разрыве или послаблении ремня генератора, то нужно не просто иметь знания о том, как правильно сделать замену или как натянуть ремень генератора. Нужно еще и сам ремень запасной приобрести и положить в багажник для пущей уверенности в надежности своего авто.

Вообще в багажнике автомобилиста должны находиться все расходные материалы, замена которых может потребоваться срочно. Это ремень ГРМ и ремень генератора, топливный фильтр, чистое масло для доливки в случае уменьшения уровня, тормозная жидкость, антифриз и так далее. Но ремень генератора мало просто иметь в багажнике. Нужно уметь его поставить.

Когда необходима замена ремня генератора на авто?

Если вы используете качественные комплектующие, которые рекомендованы производителем, то менять ремень генератора стоит один раз на 60 тысяч километров. Лучше иногда посматривать на ремень, а замену производить при наличии микротрещин. Также замена этого узла может потребоваться, если из-под капота слышны специфические звуки вроде свиста или проскальзывания ремня на шкивах. Но в таком случае можно не сразу менять, а просто больше натянуть ремень.

Неприятные звуки возникают часто из-за того, что ремень плохо натянут. Он мог немного растянуться или крепление послабилось, что вызвало возможность проскальзывания. Если же ремень служит достаточно долго и начал показывать определенные неполадки, лучше выполнить замену этой детали. Выполняется процесс замены со следующими этапами:

подбор нужного материала в автомобильном магазине с учетом рекомендация производителя;
снятие старого ремня, аккуратное обращение со всеми креплениями генератора;
проверка работоспособности шкивов и валов механизма;
установка нового ремня и его правильная натяжка с соблюдением требований;
проверка работоспособности оборудования.

Если натяжка ремня будет выполнена недостаточно сильная, шкив ведущего вала будет прокручиваться на ремне, генератор не будет эффективно вырабатывать электричество. Также при таких проблемах ремень генератора быстро нагревается и теряет свои нормальные свойства. Вскоре вам снова придется менять ремень, если вы не обеспечите его нормальную натяжку.

Если же при установке вы перестарались с натяжкой, тогда готовьтесь к замене или капитальному ремонту генератора. При слишком сильной натяжке из строя выходят подшипники генератора, что часто приводит к необходимости полноценной замены данного узла. Так что важно соблюдать правильную и полноценную натяжку ремня, что обеспечит долгую и правильную работу всего данного механизма.

Процесс выполнения натяжки ремня генератора

Выполнять процесс замены ремня генератора смело можно самостоятельно. Для этого в разных автомобилях присутствуют различные варианты выполнения процедуры. Наиболее простой и распространенный в старых авто способ регулировки — использование планки с прорезью для верхнего крепления самого генератора. Такой способ позволяет без проблем отрегулировать натяжку ремня, не прибегая к помощи других людей.

Также существует система регулирования генератора болтом. Для этого нужно открутить фиксирующие болты, затем с помощью регулировочного механизма достичь нужной степени натяжения ремня и снова зажать фиксирующие элементы. Давайте подробнее рассмотрим натяжку ремня генератора с помощью планки с прорезью:

отпустите гайку, которая держит генератор в определенном положении;
переведите устройство в максимально высокое положение для удобного снятия старого ремня;
наденьте новый ремень и начните натягивать его с помощью отвода генератора вниз;
немного зажмите гайку, когда ремень будет достаточно сильно натянут;
с помощью небольшого рычага (отвертки или монтировки) произведите достаточную натяжку ремня;
полностью закрутите гайку крепления генератора;
заведите автомобиль и дайте ему поработать несколько минут, затем проверьте натяжку ремня;
также проверить состояние ремня стоит после нескольких километров поездки.

Такая замена ремня генератора не станет для вас проблемой, ведь она не требует слишком много времени и каких-либо специализированных умений. Если в вашем авто используется другая система крепления и регулировки генератора, стоит обратить внимание на инструкцию по эксплуатации. В ней должны быть рекомендации по поводу регулировки ремня генератора.

Нужно соблюдать спокойствие и размеренность при выполнении данной работы, ведь любая неточность может принести значительные проблемы и неполадки в будущем. Помните, что неправильное натяжение ремня станет настоящей проблемой для вашего автомобиля. Потому будьте внимательны и не позвольте столь досадной неполадке испортить агрегаты вашего автомобиля.

Можно посмотреть на смену ремня генератора на видео, чтобы четко понимать последовательность действий:

Подводим итоги

Чтобы избежать любых проблем в эксплуатации генератора, необходимо правильно настроить работу ремня и прочих узлов. В таком случае вы сможете получить хорошую работу электрической системы автомобиля, избежать чрезмерной натяжки или недостаточной силы натяжения ремня и гарантировать его качественную и длительную работу. В ином случае вам придется смириться с необходимостью постоянного ремонта и регулярного исправления проблем с натяжкой ремня генератора.

Если процедура оказалась достаточно сложной, лучше обратиться к профессионалам — услуга натяжки ремня генератора не будет стоить слишком дорого. Возможно, в вашем автомобиле присутствует специфическая конструкция для регулировки ремня. И в таком случае лучше также доверить работу специалистам. Приходилось ли вам самостоятельно регулировать натяжку ремня генератора или устанавливать ремень в экстренных условиях?

Замена ремня генератора.

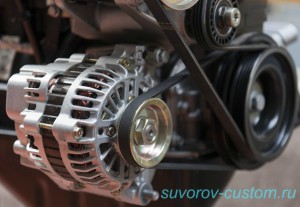

Установка ремня генератора (или замена старого ремня новым) является простейшей операцией на любом автомобиле, после определённого пробега, когда старый ремень сильно изнашивается или рвётся. Однако многие начинающие водители пока не в состоянии это сделать самостоятельно и обращаются для этого в автосервис. Однако следует учитывать то, что ремень может порваться в пути, и всё же любому водителю желательно возить запасной ремень с собой (особенно в дальней поездке) и уметь правильно заменить и натянуть ремень самостоятельно. Это и будет подробно описано в этой статье.

Если же ремень пока цел, но пропала зарядка от какой то другой неисправности генератора, или выхода из строя реле-регулятора (как проверить регулятор читаем тут), то можно всё же доехать домой и при неисправном реле-регуляторе и не разрядить аккумуляторную батарею, а как это сделать в пути и с помощью чего, читаем тут.

При обрыве ремня и отсутствии запасного, следует выключить фары и другие потребители и как можно быстрее добраться до ближайшего магазина (для покупки нового ремня) на энергии аккумуляторной батареи. Однако лучше не доводить ремень до такого состояния, при котором он может порваться и вовремя заменить его.

К тому же даже целый, но изношенный ремень, следует сильнее натягивать, чтобы исключить его пробуксовку, а от чрезмерной натяжки ремня быстро выйдут из строя подшипники ротора генератора. Поэтому следует вовремя менять ремень и правильно его натягивать, но об этом подробно ниже.

Установка ремня генератора отечественных автомобилей .

Чтобы установить новый ремень генератора, в независимости от того, стоит ли у вас ещё старый ремень, или он порвался и слетел, всё равно требуется отжать гайку 4 (см. рисунок 3 чуть ниже). Эта гайка 4 фиксирует положение генератора относительно натяжной планки 3. И при отпущенной гайке 4, смещении генератора влево будет ослаблять натяжение ремня генератора, а при смещении генератора вправо натяжение ремня будет усиливаться.

Проверка натяжения ремня генератора.

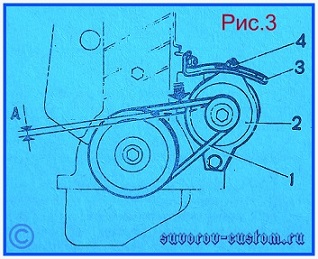

Отвернув гайку 4, смещаем генератор влево по натяжной планке, тем самым ослабляем натяжку старого ремня и снимаем его с приводных шкивов. Далее надеваем новый ремень на шкивы (на ведущий шкив коленвала и на ведомый шкив генератора) и сместив генератор вправо от двигателя (для этого можно использовать подходящий рычаг — монтировку, но на более свежих машинах имеется специальный болт для смещения генератора и натяжки ремня — он показан в видео под статьёй) натягиваем ремень и затягиваем гайку 4.

После этого следует проверить натяжку ремня и если натяжение слишком сильное, то отпустив гайку 4 смещаем генератор на несколько миллиметров влево (на планке 3 можно нанести риски), а если натяжение недостаточное, то смещаем генератор вправо, усилив натяжку.

Точная проверка натяжения любого ремня (как ремня ГРМ, так и ремня генератора) очень важна, так как при сильно натянутом ремне будут перегружены подшипники ротора генератора и они быстро выйдут из строя. А при недостаточно натянутом ремне генератора, он будет периодически пробуксовывать (при увеличении количества электрических потребителей — то есть нагрузки на генератор) и ремень быстро сотрётся, да и могут возникнуть проблемы с зарядкой батареи.

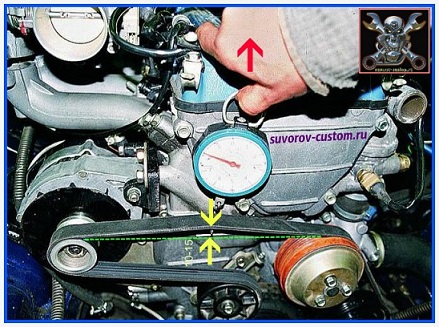

Точный контроль натяжения любого ремня производится с помощью специального прибора, описанного подробно в этой статье. Но не у каждого водителя или ремонтника, тем более начинающего, есть такой прибор. Значит используем более доступный способ проверки натяжения ремня, а именно с помощью пружинных весов (бизмена) которые рассчитаны на вес не менее 10 килограмм и которые будут использоваться в качестве динамометра (прибора, измеряющего натяжение или растяжение).

Чтобы воспользоваться весами, зацепляем их крючок за ремень (на крючок полезно одеть кусок резиновой трубки) и начинаем натягивать ремень, пока весы не покажут усилие 10кгс (или 98Н на импортном динамометре).

При этом прогиб ремня, показанный буквой А на рисунке выше, или показанный жёлтыми стрелками на фото слева, должен быть в пределах 10 — 15 мм.

Отрегулировав натяжку ремня, полезно провернуть коленвал двигателя на несколько оборотов и перепроверить натяжение ремня ещё раз.

Установка ремня генератора на некоторых иномарках.

Установка или замена ремня генератора на некоторых современных импортных автомобилях, более сложное занятие для новичков, так как в некоторых конструкциях современных двигателей, ремень генератора находится под другим ремнём, например под ремнём привода водяного насоса (помпы), или под ремнём привода насоса гидроусилителя руля — смотрите фото слева.

И разумеется, чтобы иметь возможность заменить изношенный ремень генератора, сначала следует снять наружный ремень, и после этого уже меняем ремень привода генератора. Далее устанавливаем на место наружный ремень привода помпы или гидронасоса. Обычно меняют сразу два ремня, так как ресурс у них примерно одинаковый.

Естественно, после замены обоих ремней следует проверить и правильное натяжение на обоих ремнях. Это конечно же занимает больше времени, но за комфорт иномарок приходиться чем то расплачиваться. С нашими более древними машинами всё гораздо проще, они просты в обслуживании и ремонте, но и комфорт похуже (например нет гидравлики).

После замены ремня, следует учесть, что он через несколько сотен пробега немного вытянется и его следует заново перепроверить и подтянуть. Если это вовремя сделать, то ресурс ремня будет намного больше.

Вот вроде бы и всё и как видно из выше описанного, установка ремня генератора или замена ремня генератора, не такая уж и сложная операция даже для новичков, успехов всем.

Проверка и регулировка натяжения ремня привода генератора

Проверка и регулировка натяжения ремня привода генератора и его замена

Недостаточное натяжение ремня генератора ухудшает подзарядку аккумуляторной батареи и ведет к повышенному износу ремня.
При слишком сильном натяжении ремня генератора могут выйти из строя подшипники генератора и водяного насоса.

Так выглядит ремень привода генератора сверху справа из подкапотного пространства. Ремень 2 привода генератора установлен на шкивах генератора 1, водяного насоса 3 и коленчатого вала (на фото не виден).

ПРИМЕЧАНИЕ
Проверка натяжения ремня привода генератора выполняется сверху в подкапотном пространстве.

Натяжение характеризуется величиной прогиба ремня генератора между шкивами насоса и коленчатого вала (прогиб В) или шкивами генератора и насоса (прогиб А) при приложении усилия 98,1 Н (10 кгс) в середине расстояния между шкивами. Прогиб А должен быть 10-15 мм, прогиб В -12-17 мм.

ПОЛЕЗНЫЙ СОВЕТ
Удобнее проверять прогиб А.

Для регулировки натяжения и замены на автомобиле ВАЗ ремня генератора вам потребуются: ключи «на 17», «на 19», монтажная лопатка.
Натяжение ремня регулируйте на автомобиле ВАЗ, установленном на подъемнике или смотровой канаве. Регулировка ремня осуществляется перемещением генератора относительно двигателя.

Схема проверки натяжения ремня привода генератора ВАЗ:
1 — шкив генератора;
2 — шкив насоса;
3 — шкив коленчатого вала.

1. Снимите грязезащитный щиток.

2. Снизу автомобиля ВАЗ ослабьте примерно на один оборот гайку нижнего крепления генератора.

3. Сверху автомобиля из подкапотного пространства ослабьте примерно на один оборот гайку крепления генератора к натяжной планке.

ПОЛЕЗНЫЕ СОВЕТЫ
Для удобства доступа к гайке крепления генератора к натяжной планке снимите с автомобиля аккумулятор. Для отворачивания гайки крепления генератора к натяжной планке пользуйтесь головкой с карданным шарниром и удлинителем.

4. Для увеличения натяжения ремня переместите генератор от двигателя.

ПРЕДУПРЕЖДЕНИЕ
Перемещая генератор для увеличения натяжения ремня, прикладывайте усилие только к корпусу генератора, размещая монтажную лопатку а между корпусом и двигателем.

5. Для уменьшения натяжения ремня переместите генератор к двигателю.

ПРИМЕЧАНИЕ
Для уменьшения натяжения ремня перемещайте генератор руками.

6. Не меняя положения генератора, затяните гайку крепления генератора к натяжной планке и гайку нижнего крепления генератора.

ПРИМЕЧАНИЕ
Моменты затяжки:
— гайки крепления генератора к натяжной планке 28,08-45,3 Н•м (2,9-4,6 кгс•м);
— гайки нижнего крепления генератора 57,3-72 Н•м (5,95-7,35 кгс•м).

7. Установите грязезащитный щиток в порядке, обратном снятию.

8. Для замены ремня генератора выполните пункты 1, 2 и 4 (с учетом рекомендаций к ним), предусмотренные для регулировки натяжения ремня генератора.

9. Снимите ремень генератора сначала со шкива насоса, затем со шкивов генератора и коленчатого вала.

10. Наденьте новый ремень генератора сначала на шкив коленчатого вала, затем на шкив генератора.

11. Наденьте новый ремень генератора на шкив насоса.

Если новый ремень генератора туго надевается на шкив насоса, а генератор при этом до упора сдвинут к двигателю, аккуратно проворачивайте шкив насоса рукой или медленно проворачивайте коленчатый вал до полного надевания ремня на шкив. Проворачивать коленчатый вал попросите помощника.

12. Выполните пункты 3, 5-7 (с учетом рекомендаций к ним), предусмотренные для регулировки натяжения ремня генератора.

Ремень генератора

Приводной ремень — элемент ременной передачи, рабочая деталь машин и механизмов, которая служит для передачи крутящего момента. Передача крутящего момента происходит за счёт сил трения или сил зацепления (зубчатые ремни).

Что такое ремень генератора

Ремень устройства генератора предназначен для обеспечения вращения ротора, в результате чего этот узел способен вырабатывать энергию, необходимую для питания бортовой сети. Поэтому ремешок всегда должен быть в рабочем состоянии, в противном случае водитель просто не сможет полноценно использовать авто. О видах и типичных неисправностях ремешка мы поговорим в этой статье.

Вне зависимости от того, какая длина ремня генератора, для обеспечения работы привода устройства может использоваться два вида ремешков:

Клиновидный. Традиционный РГ, использующийся в основном в автомобилях, выпущенных ранее. Эксплуатация такого типа актуальна в транспортных средства, в которых привод от коленчатого вала производится только на само устройство. Существенным минусом такого РГ является то, что во время его работы есть большая вероятность проскальзывания. Более усовершенствованной версией клиновидного варианта является зубчатый, характеризующийся клиновидным профилем, а также зубьями на внутренней стороне.
Поликлиновый. Еще один тип РГ, который в последнее время применяется значительно чаще, это поликлиновый или многоручейковый (многоручейный). Вне зависимости от того, какой номер ремня генератора, по ширине размер ремня генератора будет больший, но при этом более тонкий. А это, в свою очередь, позволяет обеспечить лучшую гибкость. Многоручейным такой РГ был назван в результате того, что на его внутренней стороне расположено несколько рядов борозд. Благодаря того, что данный тип РГ является более гибким, обычно он применяется не только для привода генератора, но и других узлов — ГУР, компрессора, кондиционера и т.д.

Читать еще: Пружинки передних тормозных колодок

Вне зависимости от того, к какому типу относится ремень привода генератора, все они изготовляются по одному принципу. В основе лежит специализированная резина. Также конструкция таких РГ включает в себя несколько слоев прочной армирующей нити.

Типичные неисправности

Возможные проблемы, которые могут произойти с РГ:

Замена ремня генератора иногда происходит по причине обрыва, хотя это случается не так часто, ведь для разрыва прочных нитей необходимо большое усилие. Появиться такая проблема может в результате заклинивания одного из компонентов, с которым связан РГ. Например, это может произойти в результате разрушения подшипника устройства.
Износ — еще одна причина, по которой осуществляется замена ремня генератора. В результате долгой эксплуатации ремешка его профиль начинает уменьшаться из-за постоянного трения, в итоге РГ чаще проскальзывает. Это приводит к тому, что передаточное усилие снижается и со временем генератор становится не в состоянии вырабатывать необходимую энергию.
Расслоение 0 такая неисправность обычно происходит в результате повреждения валов. Когда геометрия этого компонента нарушается, с одной стороны ремешок сильно изнашивается и за края его резины начинает выходить армированная нить. Причиной расслоения также может быть эксплуатация некачественного материала при производстве.

Не менее частой проблемой, в результате которой необходима замена ремня генератора, является проседание, что обусловлено износом. Износ приводит к увеличению диаметра РГ, ослаблению, а также проскальзыванию компонента. Также проседание может произойти в результате использования некачественного материала при производстве. Кроме того, физические характеристики резины могут измениться в результате попадания смазки на ремешок, а это также может стать причиной проседания.

Многих владельцев интересует вопрос — почему свистит ремень генератора? Если свист ремня генератора появляется только при запуске двигателя и спустя несколько секунд пропадает — переживать не о чем. Как правило, это происходит в сырую погоду и является признаком влажности. Но если визг и свист, а также скрипы со временем не пропадают, то это говорит о проскальзывании. Соответственно, причина может заключаться в проседании или износе.

Если в вашем случае для натяжения используется ролик ремня генератора, сильный визг может быть обусловлен износом подшипникового устройства ролика. Следует отметить, что непродолжительный свист иногда является следствием применения некачественного материала при производстве. В этом случае при наступлении холодов ремешок начинает терять эластичность, что способствует его износу.

Проверка состояния ремня генератора

Срок службы приводного ремня в среднем составляет около 50 тысяч километров пробега, но на этот показатель значительно влияют условия использования. Чтобы проверить ремешок на генератор, в первую очередь следует произвести диагностику натяжения. В рабочем состоянии РГ должен проседать только на небольшое расстояние, которое регламентируется производителем машины. Здесь подробно описана схема установки, поэтому вы сможете узнать, как поменять ремень генератора при необходимости.

Также необходимо оценить состояние РГ на предмет износа либо механических повреждений. Если вы видите, что РГ начинает расслаиваться, на нем имеются следы ГСМ, то необходимо снять ремень генератора и произвести его замену на новый. Подбор нового ремешка осуществляется в соответствии с моделью транспортного средства, а также его видом.

Инструкция по замене

Как заменить ремень генератора своими руками?

Рассмотрим процесс на примере ВАЗ 2108:

Вначале производится демонтаж ремешка. Чтобы снимать РГ, потребуется ослабить гаечки фиксации снизу и на самом натяжителе. Во время ослабления сам генератор следует сдвинуть в сторону мотора, после чего ослабленный ремешок просто демонтируется с валов.
Как поставить ремень генератора? В данном случае нет ничего сложного — процесс установки ремня производится по той же схеме. Ремешок устанавливается на шкивы, после чего генератор просто отодвигается от силового агрегата, для этого используется монтировка.
С помощью лома следует удерживать натяжение, в это время гайку на натяжителе следует подтягивать. Далее, необходимо затянуть и гайку и проверить процесс установки. Если после замены при запуске двигателя отсутствуют посторонние звука, то процедура была проведена правильно. При наличии свиста следует подтянуть ремешок.

Подробная инструкция как правильно менять ремень генератора

Многие автомобилисты, которые не имеют ни малейшего понятия об устройстве автомобиля, хотя бы раз слышали о таком устройстве как ремень генератора. Этот незаменимый элемент может быть с кондиционером и без него. Существует всего два вида приводных ремешков для автомобилей: клиновидные и поликлиновые. Клиновидные РГ считаются традиционными и используются с основном на старых образцах транспортных средств. Допускается применение таких ремней в тех автомобилях, где привод от коленвала осуществляется на сам агрегат. Такие ремешки имеют несколько подвидов, отличаются особым клиновидным профилем. Самыми популярными из них считаются зубчатые, в которых специальные зубья располагаются на внутренней поверхности профиля. Вторым видом приводных ремешков считаются поликлиновые. В настоящее время такие ремешки устанавливаются повсюду. Также поликлиновые ремни принято еще называть многоручейными. Ширина у таких ремней гораздо больше, а вот толщина – меньше. Именно эти характеристики поликлиновых ремней и делают их более гибкими.

Когда нужно менять ремень генератора?

Периодичность замены ремня привода электрогенератора указана в сервисной инструкции автомобиля. Обратите внимание, что срок службы одной и той же машины, поставляемой на разные рынки, может отличаться. Это связано с разными климатическими условиями и запыленностью воздуха, что вызывает дальнейшую деградацию материала, из которого изготовлено изделие.

Например, Volvo рекомендует произвести первую замену после 80 000 автомобилей. км, а каждую последующую замену проводить через 60 тыс. км. При этом в машинах с европейского рынка замена ремня производится каждые 180 тысяч. км. На автомобилях ВАЗ этот товар редко используется больше 30 тысяч. км.

Распространенным признаком удлиненного ремня является свист, который возникает при запуске двигателя или после проезда по луже. Источником шума является скольжение материала ремня по поверхности шкива. Обычно свист быстро исчезает и появляется снова при запуске двигателя или после очередной лужи. В этом случае владелец должен проверить натяжение ремня и попытаться вернуть его в норму.

Что влияет на износ?

Факторы, влияющие на срок службы приводного ремня:

Условия эксплуатации изделия. Попадание пыли, абразивов или химикатов значительно сократит срок службы ленты. Длительное использование при низких температурах окружающей среды негативно сказывается на материале.
Состояние шкивов. Биение или несоосность повредят дорожку качения и край ремня.
Напряжение. Низкое или чрезмерное натяжение ускоряет износ ремня.
Дата изготовления ремня. Резина подвержена старению, поэтому при упаковке на складе ремень может испортиться. Кроме того, отрицательно сказывается неправильное хранение.
Производитель ремня. Есть изделия небольших компаний из некачественных материалов. Такие ремни могут выйти из строя после нескольких тысяч километров пробега.

Распространенные неисправности ремней

Как и у любого другого механизма или элемента автомобиля, у ремней генератора также есть свой список типичных неисправностей. Самой распространенной проблемой считается обрыв ремня генератора. Происходит такое неприятное явление, к счастью, не так часто, потому как для того чтобы разорвать армирующие нити необходимо достаточно большое усилие. Также обрыв РГ может быть последствием заклинивания одного из механизмов. Второй не менее распространенной причиной выхода из строя РГ считается его естественный износ. Длительное использование ремня отражается на его профиле. Со временем он будет уменьшаться, что в конечном счете может привести и к проскальзыванию ремня. А это нарушение обычно приводит к падению придаточного усилия и к тому, что агрегат будет не способным вырабатывать нужный объем энергии. Еще одной причиной неисправности может быть появление свиста. Как правило, причиной такому нарушению всегда является ослабление РГ. Также нередко случается и так, что ремень попросту проседает. Такая проблема связана с износом детали. То есть при длительной эксплуатации диаметр устройства увеличивается и ремень ослабевает. в дальнейшем именно это и приводит к его проскальзыванию.

Как проверить ремень?

Следует не только проверять состояние ремня, но и периодически. Большинство производителей автомобилей рекомендуют визуально проверять ремень и его натяжение каждые 6 месяцев или после 25000 километров пробега. км. Не имеет значения, едет машина или припаркована.

Примерная последовательность проверок:

Откройте капот машины. Приводной ремень находится на шкиве со стороны коленчатого вала. Тщательно проверяйте состояние и напряжение, не приближаясь к вентиляторам системы охлаждения. Это связано с тем, что вентилятор может запуститься в любой момент, даже при холодном двигателе.
Проверьте визуальное состояние, повернув внутреннюю часть ремня к свету. Недопустимы трещины, потертости и отслоение изделия. Если повреждение произошло на небольшом участке, ремень считается непригодным для дальнейшего использования. Элемент протягивается через кривошип коленчатого вала с помощью центральной гайки.
Натяжение провереноизмеряется прогиб под нагрузкой 10 кг. При расстоянии между осями шкивов до 300 мм отклоняющая балка должна составлять 6 мм. При расстоянии между осями 300-450 мм допускается прогиб на 12 мм.

Проверить натяжение ремня генератора с максимальной нагрузкой, т.е. включить всех потребителей энергии, кроме стартера. Если свиста нет — натяжения достаточно.

Как натянуть ремень

Если поверхность Если на ремне нет трещин и разрывов, попробуйте его натянуть. Эта процедура подходит как для автомобилей российского производства, так и для иномарок, оснащенных ручным ручным натяжителем, которым зачастую является сам генератор. Ремень натягивается до тех пор, пока он не перестанет скользить по шкивам. Автолюбитель должен помнить, что чрезмерное напряжение нагружает подшипники генератора и заставляет их перестать работать.

Если натяжение ремня не позволяет нормально работать, замените деталь. Не устанавливайте прокладки под натяжные шкивы, так как это приведет к увеличению длины ремня.

Последствия разрыва ремня агрегатов

Последствия обрыва ремня могут быть разными, в зависимости от того какие узлы он приводил в движение. Так может пропасть зарядка АКБ, освещение фонарей и ламп на приборной панели. Может перестать работать ГУР, в результате чего руль будет вращаться с большим трудом. Но самое страшное в обрыве ремня агрегатов, пожалуй — перегрев двигателя. Это может случиться если ремень порвало, и помпа перестала гонять антифриз по системе. Из-за отсутствия циркуляции мотор очень быстро перегреется, в результате последствия будут очень плачевными.

Если генератор перестанет вырабатывать ток, очень скоро АКБ «разрядится в ноль» и езда будет невозможна. Разрыв ремня может иметь самые негативные последствия для двигателя вашего авто, при том, что сам ремень стоит недорого и меняется довольно просто.

Инструкция по замене приводного ремня

Замена ремня привода генератора не является проблемой для большинства водителей. После удаления использованной полосы рекомендуется проверить картину износа. Если у него есть повреждение кромок и контактов, это может указывать на несоосность шкивов. В этом случае найдите поврежденный компонент и замените его. Нет смысла ставить новый ремень на поврежденный шкив, так как резина быстро изнашивается на острых кромках. При замене ремня следуйте последовательности, рекомендованной производителем автомобиля.

При замене приводного ремня генератора может потребоваться установка нового натяжителя и связанных с ним крепежных элементов. Список деталей, которые необходимо заменить, см. В руководстве по эксплуатации вашего автомобиля.

Что понадобится для замены?

Прежде чем пытаться заменить ремень генератора, приготовьте набор инструментов и расходных материалов (приведен максимальный перечень):

гаечные ключи и головки;
новый ремень и натяжной ролик;
возвратный стержень для крепления шкива
лопата монтажная для снятия ремня
нож;
защитные перчатки;
лист бумаги и карандаш, чтобы нарисовать схему установки.

Новый приводной ремень вторичного рынка может быть на несколько миллиметров длиннее оригинального. Разницу в длине компенсирует натяжитель.

Схема

Установить ремень на моторы с двумя или тремя шкивами несложно. Ситуация меняется, когда ремень устанавливается на двигатель с более чем одним шкивом. В этом случае рекомендуется составить схему установки изделия. Такое мероприятие ускорит процесс установки и позволит избежать ошибок.

1 — шкив коленчатого вала;
2 — шкив генератора;
3 — шкив направляющий;
4 — муфта компрессора кондиционера;
5 — шкив помпы и дополнительный шкив привода подкачивающего насоса;
6 — ремень;
7 — натяжной ролик.

Алгоритм действий

Процедура различается в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции по замене ремней на популярных автомобилях. В других автомобилях операция аналогична.

На автомобиле ВАЗ Гранта

Для замены ремня на автомобиле ВАЗ Грант без натяжителя можно действовать по алгоритму:

Ножом отрежьте старую полоску.
Чтобы включить 3-4 оборота, поверните снизу болт крепления генератора.
Полностью открутите верхний крепежный болт и выньте его из отверстия.
Сдвиньте генератор вперед, пока монтажный выступ не окажется позади кронштейна.
Закрепите механизм проволокой или другим способом.
Наденьте ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы используют дополнительное устройство, чтобы удерживать ремешок на устройстве во время его надевания.
Используйте гаечный ключ, чтобы повернуть вал двигателя, чтобы ремень полностью подошел.
Зафиксируйте генератор в исходном положении. Проверить работу узлов при полной нагрузке и разных оборотах коленчатого вала.

На Киа Сид

Ремень генератора можетзаменить следующим образом:

Снимите крепежный болт наверху генератора.
Поднимите стопорный винт вверх из направляющего гнезда.
Поверните устройство к нижнему винту. Если крепление «заблокировано», генератор можно повернуть, слегка постучав молотком по дереву.
Снимите использованный ремень и прижимной ролик.
Затем установите новый шкив, и только после этого можно смонтировать ремень.
Натяните ремень в соответствии с инструкциями в Руководстве оператора. Проверить работу прибора, при появлении свиста немного увеличить напряжение.

На Фольксваген Поло Седан

Пример замены ремня на двигателе Volkswagen Polo Sedan с автоматическим натяжителем:

Ослабьте натяжение ремня, ослабив болт крепления натяжителя. Размер гайки 16 мм.
Поверните монтажный кронштейн шкива против часовой стрелки. Пружина растяжения сжата, что затрудняет ее вращение.
Осторожно снимите ремень со шкивов, коленчатого вала и приводных агрегатов.
Снимите шкив с помощью головки на 16 мм, вставленной в выемку под генератором. Если шкив не заменен, он фиксируется в положении сжатия металлическим стержнем, вставленным в отверстие в корпусе.
Наденьте ремень на шкивы, затем осторожно отпустите натяжитель. Натяжитель автоматически регулирует уровень натяжения продукта.

Читать еще: 21093 6512010 03 Схема подключения центрального замка

Конструктивные особенности ремней генератора

Ремень как ключевой элемент передачи крутящего момента от вала на генератор имеет многослойную структуру, которая обеспечивает продолжительную эксплуатацию при высоких механических нагрузках и при больших перепадах температур. Основные составляющие — внешнее покрытие, слой сжатия, волоконный тяговый слой.

Ремень генератора может иметь различное исполнение. В разных моделях легковых автомобилей встречаются:

зубчатые ремни постоянного зацепления, которые потенциально обеспечивают наибольшее значение передаваемого вращательного момента;
ремни ручейкового типа с несколькими продольными рабочими ребрами, введение которых обеспечивает повышенную эксплуатационную надежность;
клиновые ремни с трапециевидным поперечным сечением и боковыми рабочими поверхностями (обращение к клиновидной форме обеспечивает увеличение усилия сцепления со шкивами механизма).

Каждый из этих ремней взаимодействует только со своим типом шкива.

Как поменять ремень генератора, гидроусилителя и ГРМ

Каждый водитель сталкивался с неприятным моментом обрыва ремня в двигателе. Рассмотрим возможные моменты замены, что надо для этого и какие бывают последствия, если недосмотреть вовремя замену ремня. Каждый водитель сталкивался с неприятным моментом обрыва ремня в двигателе. Рассмотрим возможные моменты замены, что надо для этого и какие бывают последствия, если недосмотреть вовремя замену ремня.

Передаточный ремень не маловажная часть в двигателе автомобиля, так как за счет него передаются обороты с одного рабочего механизма другому механизму. Примером такого механизма может быть генератор, гидроусилитель руля, чаще всего вспоминают ремень, который находится в газораспределительном механизме, по-другому его называют ГРМ.

Ремень зачастую делают из специального резиново-тканевого состава. Делается это для того что бы он был эластичным при работе, и крепким за счет волокон. Но не все вечно в нашей жизни, поэтому и у таких механизмов есть свойство ломаться. Если рвется ремень в любом из механизмов, то это ощутимо очень сильно, автомобиль или глохнет сразу или пропадает тяга.

Ремень генератора, как поменять

Возьмем для начала ремень генератора, заменить его сможет даже начинающий автолюбитель, и это самый лучший момент, чтоб изучить устройство мотора и попробовать себя в роли механика. Прежде чем начать снимать его, нужно убедиться, что он точно пришел в негодность, основными признаками является характерный свист при нагрузке или при запуске холодного двигателя. В некоторых автомобилях может сигнализировать индикатор, сообщающий о выходе из строя ремня генератора, но зачастую это продумано в иномарках.

Если же ремень генератора ослаб и вы его подтянули, то это не надолго, через время ситуация повторится, поэтому рекомендовано заменить его на новый в ближайшее возможное время. И так, сама замена ремня начинается с того, что следует ослабить натяжение. Для этого откручиваем гайку болта натяжителя. Зачастую он находится возле генератора и позволяет свободно двигаться генератору по направлению ремня. После того, как ремень ослабился, снимаем его и меняем на новый ремень, натягиваем, но и сильно тоже не надо, так как он износится намного быстрей, чем положено.

Как поменять ремень гидроусилителя руля

В некоторых моделях ремень гидроусилителя руля и генератора стыкуются на одном шкиву, и неудобно менять первый ремень, если ему мешает от генератора. Если же у вас не так-то вам повезло, ежели все таки попала такая ситуация то сначала будем снимать ремень генератора, процедура описана чуть выше в этой статье. Затем таким же образом отпускаем натяжительный болт на насос гидроусилителя, ослабив ремень, снимаем его.

В такой ситуации лучше посмотреть оба ремня, так как и один и другой могут в самый неподходящий момент вас подвести в дальней дороге. Теперь ставим новый для гидроусилителя руля, подтягиваем до заранее сделанной отметки, аналогично проводим с ремнем генератора. После такой замены стоит, завести двигатель и немного дать ему нагрузки, чтоб послушать, не свистят ли ремни гидроусилителя и генератора.

По технике безопасности, как и в любом другом случае, желательно проводить все на холодный двигатель, так как вы напрямую будете работать с деталями, которые быстро нагреваются от работы двигателя.

Меняем ремень газораспределительного механизма (ГРМ)

Ремень ГРМ или более точно рамень газораспределительного механизма считается самым главным связующим звеном двигателя и за ним нужно следить чаще всего, так как последствия его обрыва могут быть очень и очень печальными. Почему так, мы постараемся рассказать и показать. Зачастую в руководстве автомобиля строго рекомендуется через определенный пробег его менять, однако далеко не все автолюбителя придерживаются этого правила или же еще лучше, когда вообще не понимают о чем идет речь. Найти его под капотом не сложно. Как и другие ремни, он сделан из резинового материала, зубчатый из нутрии, но в отличии, от других имеет большую длину, так как обхватывает несколько шкивов.

Заранее купить ремень именно под вашу марку и модель автомобиля, часто еще говорят под ваш размер, на каждом ремне есть размеры, это ширина и длина полного оборота. Затем нужно поставить коленвал в так называемое положение верхней мертвой точки, когда первый цилиндр находится в самом верху. Выставить его можно при помощи оборота коленвала пусковой рукояткой, или прокрутив за старый ремень, в редких случаях вручную удается провернуть, без вспомогательных средств.

Выставляем маркировку на ремне, метку на коленвале и шкиве, как только они совпадут, можно смело менять старый ремень ГРМ на новый. Не будет лишним во время замены ремня ГРМ, так же посмотреть к сальникам коленвала, распредвала, натяжного ролика и водяной помпы. Так как они так же могу влиять на износ ремня.

Цена нового ремня и работы

Стоимость ремня будет завесить в первую очередь от марки вашего автомобиля, и места назначения, так, к примеру для генератора отечественного автомобиля может стоить 3-4$, для гидроусилителя где-то так же 3-4$, а вот ремень ГРМ всегда будет дороже, так как он главный в двигателе, обойдется порядка 7$.

Замена ремня ГРМ обойдется от 3500 р., ремень генератора, кондиционера или гидроусилителя обойдется от 350 р. В стоимость не входит цена на сам ремень.

Последствия обрыва ремня ГРМ

Большинство современных автомобилей имеют очень большой крутящий момент двигателя. Особенно это видно в бензиновых двигателях. Поэтому, любой обрыв такого ремня приведет к выходу из строя двигателя за доли секунды.

Некоторые производители автомобилей предусматривают возможные случаи обрыва ремня ГРМ в любой момент, поэтому в таких двигателях используют специальные защитные механизмы, они защищают двигатель от получения механических повреждений, когда рвется ремень. На личной практике, могу сказать что в двигателях автомобиля Opel с объемом 1,8 л., при обрыве ремня сразу гнет клапана, потому они у опытных водителей не пользуются большим спросом, а вот с объемом 2.0 литра имеют защиту уже от такой поломки.

Таким образом, сами можете сделать выводы, даже не зная, что и как работает. Лучше стоит поменять заменить ремень ГРМ вовремя, чем потом ремонтировать пол двигателя. Как итог, хотелось бы сказать, что все должно делаться вовремя, иначе последствия займут как вдвое больше времени, так и двое больше средств, для ремонта.

Видео о замене ремня ГРМ:

Как устроены ремни генератора, и для чего они нужны?

Одним из ключевых узлов современного автомобиля является генератор, который вырабатывает электрическую энергию. Для работы генератора крутящий момент от коленвала передается на ротор при помощи специального ремня. Он относится к категории расходных материалов авто и не подлежит ремонту, только замене.

Что такое ремень генератора

Клиновидный. Традиционный РГ, использующийся в основном в автомобилях, выпущенных ранее. Эксплуатация такого типа актуальна в транспортных средства, в которых привод от коленчатого вала производится только на само устройство. Существенным минусом такого РГ является то, что во время его работы есть большая вероятность проскальзывания. Более усовершенствованной версией клиновидного варианта является зубчатый, характеризующийся клиновидным профилем, а также зубьями на внутренней стороне.
Поликлиновый. Еще один тип РГ, который в последнее время применяется значительно чаще, это поликлиновый или многоручейковый (многоручейный). Вне зависимости от того, какой номер ремня генератора, по ширине размер ремня генератора будет больший, но при этом более тонкий. А это, в свою очередь, позволяет обеспечить лучшую гибкость. Многоручейным такой РГ был назван в результате того, что на его внутренней стороне расположено несколько рядов борозд. Благодаря того, что данный тип РГ является более гибким, обычно он применяется не только для привода генератора, но и других узлов — ГУР, компрессора, кондиционера и т.д.

Когда и как нужно менять клиновый ремень.

Основной проблемой при износе приводных ремней на начальном этапе становятся различные скрипы и свиты, во время вращения шкивов, передающие на навесное оборудование двигателя крутящий момент. При возникновении скрипов и свистов в скором времени один из приводных ремней может оборваться. Предлагаем вам подробную информацию об этих типах ремней в современных автомобилях. Наш справочник поможет вам узнать, когда необходимо менять приводные ремни, как определить степень их износа, чем отличается приводной ремень от ремня ГРМ и какая средняя стоимость приводных ремней на Российском рынке, а также получить ответы и на другие вопросы, связанные с этими ремнями.

Для начала давайте расставим все точки над «i», выяснив, что же такое приводные ремни.

Приводной ремень автомобиля — это элемент ременной передачи, рабочая деталь транспортных средств и механизмов, которая служит для передачи крутящего момента двигателя.

Передача крутящего момента происходит за счет сил трения или сил зацепления (зубчатые ремни, клиновидные ремни).

Существует ошибочное мнение, что ремень ГРМ (ременный привод газораспределительного механизма), не относится к приводным ремням. Но на самом деле это не так. Ремень ГРМ также относится с категории приводных ремней.

Типичные неисправности

Возможные проблемы, которые могут произойти с РГ:

Замена ремня генератора иногда происходит по причине обрыва, хотя это случается не так часто, ведь для разрыва прочных нитей необходимо большое усилие. Появиться такая проблема может в результате заклинивания одного из компонентов, с которым связан РГ. Например, это может произойти в результате разрушения подшипника устройства.
Износ — еще одна причина, по которой осуществляется замена ремня генератора. В результате долгой эксплуатации ремешка его профиль начинает уменьшаться из-за постоянного трения, в итоге РГ чаще проскальзывает. Это приводит к тому, что передаточное усилие снижается и со временем генератор становится не в состоянии вырабатывать необходимую энергию.
Расслоение 0 такая неисправность обычно происходит в результате повреждения валов. Когда геометрия этого компонента нарушается, с одной стороны ремешок сильно изнашивается и за края его резины начинает выходить армированная нить. Причиной расслоения также может быть эксплуатация некачественного материала при производстве.

Если приводной ремень имеет трещины (последствия)

Если в вашей машине приводной ремень (или ремни) износились, то они будут иметь на поверхности трещины и потертости. В итоге начнет появляться свист во время их движения. В этом случае пришло время их плановой замены. Помните, что если вы не поменяете приводной ремень во время, то рискуете остаться без работоспособного оборудования автомобиля. Например, если срок службы ремня истек из-за серьезного износа, то он рано или поздно естественно оборвется.

Как правило, при обрыве приводного ремня вы услышите громкий хлопок из под капота. В итоге оборудование, которое получало от него крутящий момент, перестанет функционировать. Например, если оборвется приводной ремень, питающий генератор, то он перестанет заряжать аккумулятор и питать все электрическое оборудование автомобиля. В итоге вы увидите на приборной панели загоревшейся значок аккумуляторной батареи.

Также от обрыва ремня перестанет работать гидроусилитель. В итоге ваше рулевое колесо будет вращаться очень тяжело. Но самая главная проблема при обрыве приводного ремня это отсутствие передачи вращения на водяную помпу, которая способствует циркуляции охлаждающей жидкости по системе охлаждения двигателя. В итоге двигатель может быстро перегреться. В этом случае вы должны немедленно прекратить движение и выключить двигатель.

Поэтому во время движения постоянно контролируйте датчик температуры двигателя, который должен после прогрева мотора показывать одинаковую температуру в 90 градусов. Если вы увидите, что температурная стрелка пошла вверх и приближается к опасной красной зоне, то необходимо остановиться и, выключив двигатель провести диагностику системы охлаждения.

Внимание! Перегрев двигателя может привести к его выходу из строя (повреждение маслосъемных колпачков, выход из строя прокладки головки блока, повреждение поршневой системы). Поэтому не допускайте ни в коем случае перегрева силового агрегата, контролируя температуру двигателя на приборной панели.

Читать еще: Воздушный фильтр lada vesta

Проверка состояния ремня генератора

Почему возникает свист

Есть несколько причин, из-за которых происходит характерный звук, похожий на свист.

Слабое натяжение. Элемент проскальзывает, причем наиболее активно это происходит в темное время суток. Объясняется повышенная интенсивность свиста ночью тем, что генератор дополнительно работает для освещения.
Постепенно компонент разрушается. Ремень может пересохнуть, из-за чего его структура нарушается, он буквально крошится на кусочки. Первые признаки — это трещины, а затем отламываются целые кусочки. При движении задевается шкив, начинается пробуксовка. Здесь требуется исключительно замена.
Хотя влага попадает на ремень очень редко и почти сразу испаряется, все равно соединение может свистеть. В данной ситуации требуется произвести натяжение.
Клинит непосредственно сам генератор.

Инструкция по замене

Как заменить ремень генератора своими руками?

Рассмотрим процесс на примере ВАЗ 2108:

Вначале производится демонтаж ремешка. Чтобы снимать РГ, потребуется ослабить гаечки фиксации снизу и на самом натяжителе. Во время ослабления сам генератор следует сдвинуть в сторону мотора, после чего ослабленный ремешок просто демонтируется с валов.
Как поставить ремень генератора? В данном случае нет ничего сложного — процесс установки ремня производится по той же схеме. Ремешок устанавливается на шкивы, после чего генератор просто отодвигается от силового агрегата, для этого используется монтировка.
С помощью лома следует удерживать натяжение, в это время гайку на натяжителе следует подтягивать. Далее, необходимо затянуть и гайку и проверить процесс установки. Если после замены при запуске двигателя отсутствуют посторонние звука, то процедура была проведена правильно. При наличии свиста следует подтянуть ремешок.

Меняем своими руками

Замену удобнее выполнять на эстакаде или смотровой канаве. В крайнем случае можно воспользоваться домкратом. Перед работой следует приготовить набор инструментов и новый расходный материал.

Ремешок привода расположен в передней части моторного отсека и натянут на шкивы генератора, коленчатого вала и насоса системы охлаждения. Силу его натяжения можно проверять по прогибу в двух местах:

между шкивом коленвала и помпы прогиб должен находиться в пределах 1,2 — 1,7 см;
между шкивом помпы и генератора – 1 -1,5 см.

При несоответствии необходимо выполнить регулировку.

Этапы работы

Процедура натяжения является одним из этапов замены, которая состоит из следующих шагов:

Сначала нужно открутить верхний крепежный болт генератора, выполняющий роль натяжителя. Полностью откручивать его не нужно, достаточно пары оборотов для ослабления ремешка.
Затем нужно переместиться под машину и ослабить нижнюю гайку крепления агрегата.
Далее, держась за верхнюю гайку крепления, необходимо сдвигать устройство в сторону цилиндров, пока не будет достигнуто минимальное натяжение.

Ослабляем гайку натяжения

Теперь ремешок легко снимается со шкивов. Сначала лучше снимать со шкива водяного насоса, а потом с остальных.
Новый расходник нужно натянуть последовательно на все шкивы агрегатов.
Натягивать следует путем передвижения натяжной гайки. Поворот по часовой стрелке увеличивает натяжение, против – уменьшает.
После регулировки следует затянуть крепежную гайку агрегата.

Таким образом, замена расходника на ВАЗ 2106 не представляет ничего сложного и может быть выполнена своими руками. Эти навыки дадут возможность избежать сюрпризов в дороге, только нужно иметь расходник в багажнике.

Как автомобилисту правильно натянуть ремень генератора автомобиля

От качественной работы генератора зависит работоспособность ДВС. Прибор после старта мотора является основным источником электричества на борту автомобиля. Однако для бесперебойного вращения ротора необходимо правильно натянуть ремень генератора автомобиля, в противном случае появятся проблемы с выработкой тока.

Как натягивать ремень генератора автомобиля.

Важность уровня натяжки ремней

Степень натяжения ремня в данной ременной передачи является ответственным параметром, который желательно регулярно контролировать автовладельцам. При значительном ослаблении возникает риск проскальзывания по профилю шкива, ведь вращение передаётся благодаря силе трения. Из-за малого натяга коэффициент трения снижается, а выработка напряжения оказывается ниже установленной производителем авто нормы. Вследствие малого вольтажа возникают негативные факторы:

недостаток зарядки аккумуляторной батареи;
бортовая электросистема испытывает дефицит напряжения;
включенные в цепь электроприборы функционируют с повышенной нагрузкой, что негативно сказывается на их эксплуатационном ресурсе.

Важно! Слабая натяжка ремня генератора способствует его проскальзыванию, нагреванию от трения и приводит быстрому выходу из строя из-за потери своих рабочих характеристик.

Автомобилистам также не стоит сильно натягивать ремешок. Подобные действия также не принесут позитива. Большое усилие заканчивается быстрым износом, а также нередко приводит к обрыву передачи в неожиданный момент. Большое усилие натяга отрицательно сказывается на работе подшипников, которые должны быть установлены на выходном валу генератора и на выходном валу коленвала. Превышение оптимальной нагрузки ускоряет их выработку. Длительное функционирование в экстремальных условиях снижает их ресурс.

Как проверяется натяжение

Перед тем как проверить натяжение ремня генератора, необходимо учитывать, что оптимальное значение зависит от многих внешних факторов, к которым относятся:

марка и модель автомобиля;
тип установленного под капотом генератора;
вид используемого для передачи вращения ремня.

Каким должен у автомобиля быть уровень натяга ремня на генераторе, помогает узнать инструкция к марке авто. Также производители генераторов и ремней регламентируют значение, указывая его в паспорте, прилагаемом к изделиям. На параметр оказывает влияние наличие дополнительно подключенного оборудования. К таким узлам относятся генераторы, гидро- и электроусилителя руля. Не во всех условиях имеется возможность получить точные сведения об электрооборудовании, вмонтированном в авто. В таких ситуациях бывалые водители руководствуются универсальным правилом, под которое подпадает большое количество отечественных и иностранных легковушек.

Важно! Для многих автомобилей тестирование натяга осуществляется на наибольшем прямолинейном отрезке ремня между шкивами. После прикладывания усилия, эквивалентного 10 кг, отклонение ремня должно быть на величину около 10 мм.

Например, в моделях ВАЗ 2115 могут быть установлены генераторы разных моделей в зависимости от года выпуска машины. Встречаются марки 37.3701 или близкие аналоги 9402.3701. В первом случае допустимым является отклонение при 10 кг на 10-15 мм, а во втором случае интервал производителями лимитирован в 6-10 мм.

Признаки слабого натяжения привода генератора

Определить недостаточный уровень натяга автомобилист сумеет по косвенным признакам, которые быстро проявляются у любых марок машин. Чаще всего насторожиться следует в таких случаях:

из-под капота во время работы ДВС слышатся свистящие звуки, поэтому стоит заглянуть в данную область и подтвердить/опровергнуть сомнения;
некоторые (или все) электроприборы функционируют с перебоями или в нештатном режиме;
на панели приборов непрерывно во время поездок горит лампочка уровня заряда аккумулятора.

Индикатор на приборной панели может быть в виде иконки АКБ или соответствующей аббревиатуры. Стоит обращать внимание на ее поведение.

Варианты натяжения приводных ремней

В зависимости от конструкционных особенностей автомобиля производители монтируют под капот различные варианты натяжителей. Подобные узлы оказываются востребованными, если водители выявляют провисание ремней или чрезмерное перетягивание, которое возможно допустили на станции после ТО. Чаще всего корректировать нагрузку на ремень, соединяющий генератор и коленвал, можно с помощью регуляторов, в которых усилие передается через один из типов элемента:

планка;
болт;
ролик.

Все конструкции имеют свои позитивные и негативные характеристики.

Натяжение с помощью регулировочной планки

Методика актуальна в большей степени для машин старшего поколения, например, «классика» от ВАЗ. Способ заключается в том, чтобы фиксировать генератор на корпусе при помощи дугообразной планки, зажатой болтовым соединением через паз. Попуская резьбу, удастся перемещать генератор для регулировки усилия. Используется следующий алгоритм:

крепежную гайку отвинчиваем на оборот или пол-оборота, чтобы ослабить планку, работающую как натяжитель ремня;
поддеваем монтировкой корпус электроприбора, который должен быть натянут ремень генератора до приемлемого уровня, чтобы обеспечить требуемый натяг;
затягиваем крепеж, фиксируя генератор в новом положении.

Так как процесс относительно нетрудоемкий, то его можно повторять по потребности.

Натяжение при помощи регулировочного болта

Более прогрессивной является методика, при которой проводится регулировка и фиксация натяжения ремня генератора за счет регулировочного болта. Перемещая его по резьбе, удастся добиться желаемого результата. Пошаговый алгоритм включает позиции:

в первую очередь послабляем крепление генератора;
далее ключом отвинчиваем/закручиваем регулировочный болт;
закручиваем верхние и нижние болты крепления генератора.

Преимущества способа заключается в том, что автовладелец имеет возможность контролировать степень усилия непосредственно в процессе регулировки. Важно учитывать погрешность, возникающую при затягивании крепежа.

Оптимальная регулировка натяжения с помощью ролика

На определенных моделях современных авто чтобы ослабить комфортно ремень, вмонтирована конструкция с роликом. Например, так организовано ослабление генератора у «Приоры». При этом нужно учитывать, что установленный ремень используется также для обеспечения вращения кондиционера и гидроусилителя. Специальный ролик является неотъемлемой частью конструкции. Автомеханику для работы с «Приорой» потребуется рожковый ключ на 17. Он поможет ослаблять и затягивать резьбовую систему. Кроме этого потребуется спецключ, применяемый для проворота ролика. Выглядит спецприспособление в виде ключа с ручкой, рабочий конец которого имеет два стержня диаметром 4 мм, длиной 25 мм, расположенных на расстоянии 18 мм перпендикулярно ручке.

Важно! Использовать для регулировки непредназначенные для данной операции инструменты, например, согнутые пассатижи либо иные самоделки, не рекомендуется, так как с их помощью можно не только ослабить ремень, но и повредить натяжитель на генераторе.

Стоимость спецключа не превышает обычно 80-100 руб. Ищут его по кодировке 67.7812-9573. Подобрав оптимальное усилие, ключом на 17 затягиваем регулировочные ролики. Доступ к настройкам простой, открывается он сверху из-под капота. Проконтролировать степень натяга можно после запуска двигателя и включения электроприборов. Они должны работать в штатном режиме. Во время вращения коленвала ДВС не должна гореть лампочка приборной панели «АКБ», а также не должен проявляться свист ремня. Производители рекомендуют контролировать усилие на ремне не реже, чем через 15 тыс. км. Обязательная замена расходника проводится не позднее 60 тыс. км пробега. Так как изделие имеет возможность растягиваться со временем работы, то рекомендуем периодически несколько раз в сезон проверять его работоспособность.

Важно после всех регулировочных работ, проехав пару-тройку километров, проконтролировать, не перетянут или не обвис ли ремешок снова. Такой контроль даст полную уверенность в правильности проведенных операций.

Что будет, если перетянуть

Не все автомобилисты знают, что случится, если водители перетягивают ремень во время натяга. Увеличенная нагрузка повышает износ узла. Она проявляется в виде характерного гула от электроприбора. Основной шум создают подшипники и ролики, которые будут создавать повышенный натяг. Более дорогим из-за пережима окажется ремонт задействованного в цепи водяного насоса или компрессора кондиционера. Стоит обращать внимание на специальные метки, используемые производителями для контроля износа натяжителя и своевременной замены ремня.

Вывод

Необходимо удерживать ремень в оптимальном состоянии без ослабления и перетяга. Это минимизирует нагрузки на электроприборы и не создаст лишнего усилия для механических узлов. Не рекомендуется допускать чрезмерного ослабления, так как ремень может попросту слететь со шкивов, а при увеличенном натяге он способен порваться.

Почему свистит ремень генератора

Иногда анализируя шумы вокруг нашей обыденности, можно услышать как свистит ремень генератора. Для кого-то звук свиста проскальзывающего ремня неприятен также, как и звук резки пенопласта ножом. Попробуем разобрать в причинах появления свиста, так сказать, почему он возникает и как его устранить.

Как выглядит ремень генератора и куда устанавливается

Для тех, кто вообще не разбирается в кинематике, механике (что, как, куда движется) поясню, что ремень служит для передачи вращения одного детали другой. Ременная передача считается самой простой, потому что для ее создания требуется всего два шкива и ремень.

В литературе по механике можно встретить такое описание: ремень служит для передачи частоты вращения ведущего вала ведомому.

Даже такая простая деталь, как ремень, выполняет важную функцию. Поэтому при установке ремня на шкив генератора, впрочем, как и ремень грма, должны устанавливаться с определенной натяжкой. Снимать шкив с коленвала не просто и в этом деле есть свои хитрости. И перетянуть плохо, и не дотянуть плохо. Правильно установленный ремень генератора должен иметь разные натяжки, то есть, одна часть ремня должна быть сильнее натянута, чем вторая. За счет разных натяжений определяются тяговое усилие и коэффициент.

В отличие от цепной передачи частоты вращения одного вала другому, ремень работает, практически, бесшумно.

Что вращает ремень генератора

Коленвал передает вращение валу насоса (помпа) и валу генератора. Поэтому, когда порвался ремень генератора, насос уже не гоняет охлаждающую жидкость в системе, а генератор останавливает выработку электрического тока.

Кстати, знаете, для чего нужна обгонная муфта генератора? Если муфта не рабочая, то ремень быстро изнашивается.

Стоимость ремня генератора не высока, в зависимости от вида, несколько отличаются. Но все равно, в багажном отсеке машины желательно возить запасной ремень и генератора, и гура.

При обрыве ремня генератора и отсутствии запасного, следует найти того, кто согласится буксировать авто, или того, кто съездит в автомагазин, купит и привезет новый ремень.

Если завести двигатель без ремня генератора, то только на короткое время (с выключенными приборами потребляющими ток), так как перегрев мотора обойдется дороже.

Если это произошло далеко от населенных пунктов и нет проезжающих мимо автомобилей, то придется порванный ремень попробовать как-нибудь починить своими руками.

По геометрической форме и составу материала ремни бывают нескольких видов. Самыми надежными считаются поликлиновые ремни, они же ручейковые.

Причины появления свиста ремня генератора

Выделяются несколько причин свиста или скрипа ремня генератора:

Ремень стал скользким и проскальзывает по шкивам. Это может возникнуть при попадании жидкости на вращающиеся элементы системы (шкив, ремень).
Просто растянулся ремень и крутится без нужной натяжки.
Шкивы не строго параллельны друг другу, где-то есть перекос ремня.
Перетянутый ремень затрудняет вращение шкивов, что создает свист. Обычно свистеть перестает когда двигатель нагреется.
Опорный подшипник вала отработал свой ресурс и работает с люфтом.

0 0 голоса

Рейтинг статьи
