Ремонт главного тормозного цилиндра своими руками

Ремонт главного тормозного цилиндра своими руками

В переводе с тюркского языка тормоз (turmaz) означает подкладку под колеса арбы. Мы уже прошли по эволюционной линейке развития транспорта, и в современном автомобиле тормозная система не ограничивается одной только подкладкой под колёса авто.

Задний цилиндр конструкция

Замена заднего тормозного цилиндра ваз 2109

В свою очередь цилиндр состоит из:

Бачка тормозной жидкости. Специальный датчик регулирует уровень жидкости;

Примечание: резервуар для тормозной жидкости не обязательно должен быть установлен собственно на данном цилиндре. Его можно установить и в другом месте, если оно более удобное. Важно, чтобы он был связан с полостью цилиндра посредством трубок.

  • Корпуса, в котором сосредоточены поршни и возвратные пружины;
  • Возвратных пружин, позволяющих вернуться поршням в исходное положение после нажимания на тормоз;

Замена заднего тормозного цилиндра на ваз 2109

  • Уплотнительных манжет, которые создают правильное давление в резервуаре;
  • Поршней с толкателями;
  • Датчика перепада давления.

Примечание: с его помощью водитель узнает о потере герметичности в одном из контуров.

Как все работает

Замена задних тормозных цилиндров ваз 2109

Как правило, в нормальном состоянии и при оптимальных условиях среды цилиндр работает так:

  • Чтобы замедлить скорость, водителю необходимо нажать на тормоз. После этого усилие передается по штоку к поршню. Этот шток продвигается вперед, способствуя перекрытию компенсационного отверстия. Таким образом, начинается увеличение давления тормозной жидкости.

Примечание: то же самое происходит и в переднем цилиндре, что способствует быстрому торможению машины.

  • После того, как автомобиль был остановлен, водитель перестает нажимать на педаль. В результате этого поршни возвращаются в исходные позиции. Кроме того поршни начинают действовать сообща вместе с резервуаром. Это способствует тому, что давление во втором выравнивается и становится сходным с атмосферным. Помимо этого колеса также возвращаются в свое первоначальное положение.

Некоторые советы

  • Если начались проблемы с тормозами, в первую очередь нужно произвести внешний осмотр ТС: проверить уровень жидкости в бачке, убедиться, что не подтекают передние/задние цилиндры. В гидравлике тормозов не должно быть даже пятен ТЖ.
  • «Тормозуху» обязательно следует заливать одной и той же марки, полностью замену ТЖ рекомендуется проводить не реже чем один раз в два года.
  • Если в ГТЦ выявлены неисправности, и он уже прослужил не менее года, целесообразнее его заменить полностью, чем ремонтировать. То же самое можно сказать и о задних рабочих цилиндриках.
  • Прежде чем менять ГТЦ, следует из него удалить тормозную жидкость, обычно такую операцию делают с помощью шприца.
  • Обычно течь главного цилиндра не видна, но если есть какие-либо подозрения, что это деталь неисправна, следует снять ГТЦ – следы подтеков у него будут сзади, и это говорит о его неисправном состоянии.
  • Если при внешнем осмотре на тормозных шлангах были обнаружены трещины, лучше не рисковать и сразу заменить дефектные детали.

Принцип действия системы тормозов

Схема работы гидропривода этой системы проста: нажатая педаль, которая воздействует на вакуумный усилитель (если он предусмотрен), или напрямую на главный тормозной цилиндр, последний, создавая давление на гидравлическую жидкость, через патрубки посылает ее к рабочим вальцам, разжимающим тормозные колодки.

Отсюда вытекает, что основным узлом в этой схеме считается главный цилиндр, для понимания как своими руками выполнить ремонт главного тормозного цилиндра нужно изучить все его составляющие.

Неисправности ГТЦ

Основные неисправности главного тормозного цилиндра:

  • износ резиновых уплотнительных элементов;
  • образование царапин и ржавчины на внутренней поверхности ГТЦ;
  • попадание воздуха внутрь ГТЦ.

Во время торможения сильно возрастает температура в рабочих цилиндрах, что ведет к сильному нагреву тормозной жидкости. Через 1 – 2 года свойства жидкости начинают меняться, это приводит к повышенному износу резиновых уплотнений. Ведь в жидкость попадают частицы металлических окислов и гидроксидов, а также микроскопические фрагменты резиновых уплотнений. В результате уплотнители, а нередко и внутренняя поверхность ГТЦ изнашиваются, это приводит к появлению утечек тормозной жидкости.

Если где-то в тормозной системе присутствует даже небольшая утечка, уровень жидкости в бачке будет постоянно понижаться. При достижении критического значения внутрь ГТЦ может попасть воздух, это сильно снизит эффективность торможения. Чем больше воздуха, тем хуже работает система. В некоторых случаях тормоза срабатывают только с 4 – 5 нажатия на педаль.

Ремонт

Замена задних тормозных цилиндров на ваз 2109

Если потек тормозной цилиндр, то его обязательно нужно менять. Но для этого не всегда следует покупать новый. Можно просто отремонтировать старый. Для этого надо заранее купить манжеты. Как правило, они продаются вместе с пыльником и помпой. Чтобы это сделать, необходимо:

  • Поднять машину, используя домкрат.

Примечание: Чтобы машина не укатилась, следует поставить с обеих сторон под колеса кирпичи.

  • Снять колесо, но перед этим желательно открутить все гайки, которые его держат. Поможет в этом ключ на 19.

Примечание: снятое колесо надо поставить на его место но не вертикально, а горизонтально. Чтобы уровнять высоту колеса с высотой других колес, можно подложить какие-то предметы. Теперь можно машину опустить и домкрат убрать в сторону.

  • Затем снимается диск.

Замена тормозного заднего цилиндра ваз 2109

Примечание: ни в коем случае нельзя бить сразу молотком по кромке, так как можно отбить раковины. Желательно это делать через какую-нибудь наставку (это небольшой предмет, который прилаживается к кромке, а уже по нему — бить молотком).

  • Открутить все гайки, которые держат барабан. После можно будет его без труда снять.

Примечание: теперь появится доступ к тормозному цилиндру.

  • Снять тормозной цилиндр.
  • Прежде чем начинать его ремонт, необходимо смазать манжеты и пыльник тормозной жидкостью, чтобы они стали скользкими.

Замена тормозных задних цилиндров на ваз 2109

  • Поменять старые манжеты на новые. Вставить пыльник на место.

Примечание: После этого закрутить его при помощи помпы, которая создана специально для этого (она есть в комплекте).

  • Вернуть цилиндр на место.

Примечание: на него нужно слегка нажать. Чтобы он легче встал на свое место, его необходимо немножко пошатывать.

  • Можно закрутить его. Для этого надо использовать ключ на 10.

Примечание: минусом заднего цилиндра является то, что нет возможности закрутить его головкой, а это было бы намного проще.

  • После этого нужно взять плоскую отвертку и поставить цилиндр ровно.
  • Затем нужно приступать к прикручиванию тормозных колодок.

Примечание: Концы колодок должны соединяться с отверстиями в цилиндре.

  • Прикрутить колодки, чтобы они были неподвижными. Колодки нужно соединить с помощью пружин.
  • Вернуть на место барабан, диск и само колесо.

Разборка и ремонт ГТЦ

После демонтажа ГТЦ необходимо внимательно осмотреть его на предмет утечки жидкости. Если задний сальник влажный или мокрый, скорее всего, часть тормозной жидкости попала в ВУТ и разъедает его мембраны. Необходимо шприцем и тонкой трубочкой откачать жидкость из ВУТ.

Для разборки ГТЦ слейте с него жидкость, затем аккуратно зажмите в тисках таким образом, чтобы отверстия для установки бачка оказались внизу. Открутите стопорные винты, которые не позволяют поршням возвращаться излишне далеко. Извлеките ГТЦ из тисков и с помощью съемника снимите стопорное кольцо со стороны ВУТ. Вытащите первый поршень и пружину. Нередко второй поршень выходит с трудом, поэтому приходится или стучать ГТЦ по деревянному бруску, или глушить одно из отверстий дальнего цилиндра с помощью подходящего болта и подключать ко второму отверстию компрессор с давлением не меньше 6 атмосфер. Вытаскивая поршни, обязательно запоминайте, как установлены резиновые уплотнители и как расположены поршни, это очень поможет при сборке.

Внимательно осмотрите внутреннюю поверхность ГТЦ. Любые царапины ведут к снижению эффективности торможения, поэтому недопустимы. Если на внутренней поверхности обнаружены царапины, корпус или ГТЦ целиком необходимо заменить. Убедившись, что внутренняя поверхность ГТЦ не имеет повреждений, покупайте соответствующий ремкомплект. При выборе ремкомплекта отдавайте предпочтение изделиям, которые изготовлены предприятиями-партнерами крупных автопроизводителей. Нередко оригинальные ремкомплекты от одной марки или модели подходят к другой.

Снимите все старые резиновые уплотнители с поршней. Промойте поршни водой и просушите сжатым воздухом. Установите новые уплотнители из ремкомплекта. Перед установкой обязательно смажьте их тормозной жидкостью, это облегчит их посадку на место и предотвратит повреждение. Не перепутайте направление установки манжет. Перед сборкой ГТЦ промойте его корпус водой с моющими средствами, просушите сжатым воздухом и обильно смажьте тормозной жидкостью. Не используйте для промывки бензин или другие нефтепродукты, если вы некачественно смоете их, то они разъедят резиновые уплотнители. Установите на место поршни, закрутите стопорные болты, вставьте задний сальник и стопорное кольцо.

Установка и прокачка ГТЦ

Установку выполняйте также, как демонтаж, только в обратной последовательности. После того как затянули наконечники трубок, заливайте тормозную жидкость. Теперь необходимо прокачать главный тормозной цилиндр. Попросите помощника 4 раза плавно и до упора нажать на педаль тормоза, затем нажать еще раз и не отпускать. Ослабьте задний правый наконечник тормозной трубки, чтобы из-под него потекла тормозная жидкость. После того, как жидкость и воздух перестанут выходить, затяните наконечник и разрешите помощнику отпустить педаль тормоза. Повторите эту процедуру 3 – 4 раза для каждой трубки.

В половине случаев такой подход позволяет избежать полной прокачки тормозов. После прокачки педаль тормоза должна быть очень тугой. Заведите двигатель, и несколько раз нажмите педаль тормоза. Если она легко продавливается больше, чем на 1/6 часть хода, необходима полная прокачка тормозов. Выезжайте на любой прямой участок, где можно без помех разгоняться и тормозить. Разгонитесь до 5 – 10 километров в час и нажмите на тормоз, чтобы убедиться, что тормоза работают. Если все нормально, разгонитесь до 30 километров в час, затем резко и сильно нажмите на педаль тормоза. Если машина будет тормозить быстро и без увода в стороны, вы все сделали правильно. Если автомобиль повело в сторону, необходима полная прокачка тормозов.

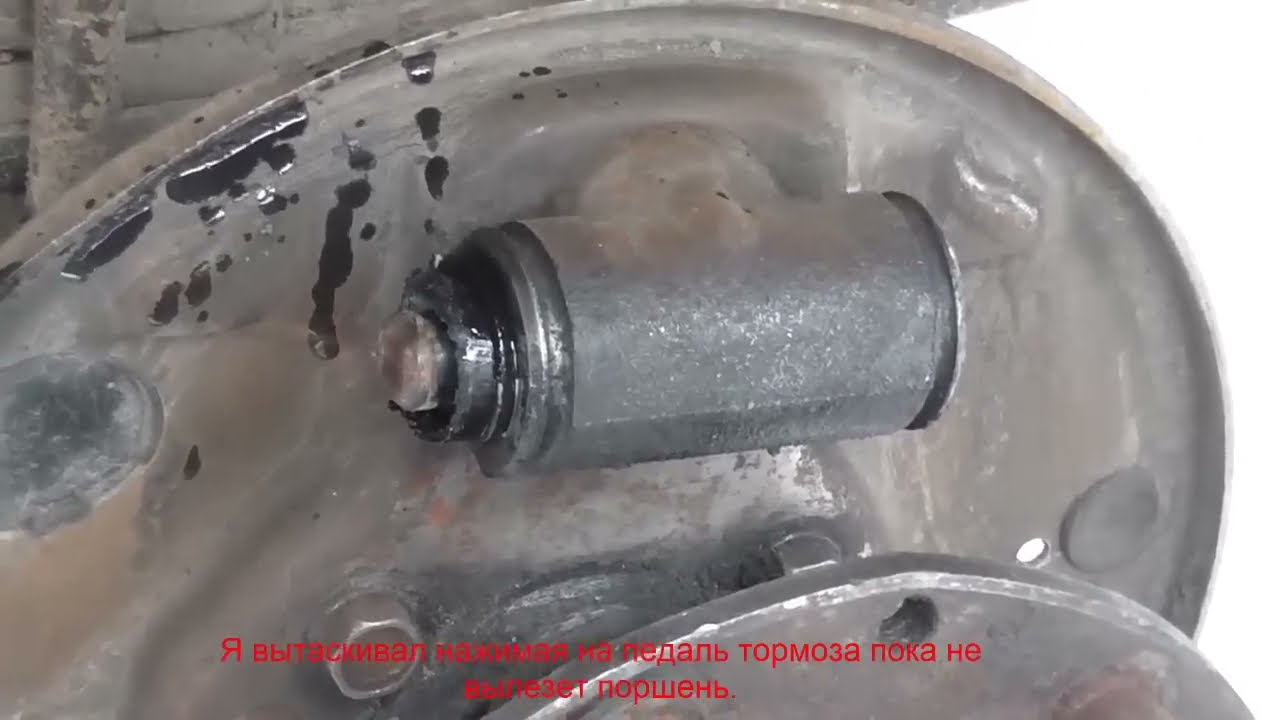

Как Заменить Манжеты На Заднем Тормозном Цилиндре

Avto Repair HD 04:30

Описание

***Разные мелочи для вашего Авто***
***2 Дин магнитола подходит в 1 дин на газели но придётся немного подрезать центральную перемычку http://ali.pub/5bjadr ***
***Габаритные лампы http://ali.pub/5bjao2 ***
***Водонепроницаемая светодиодная лента 5 м http://ali.pub/5bj8cu ***
***Набор клемм под болт http://ali.pub/5bj8ia ***
***Зарядное устройство для аккумулятора http://ali.pub/5bj8nx ***
***Держатель для телефона http://ali.pub/5bj8q9 ***
***Магнитный держатель для телефона http://ali.pub/5bj8x2 ***
***Обжимные клеммы для проводов http://ali.pub/5bj90k ***
***Удлинитель для колёс под угол http://ali.pub/5bj9b2 ***
***Уплотнительные кольца разных размеров http://ali.pub/5bj9ho ***
***Камера эндоскоп для смартфона http://ali.pub/5bj9k7 ***
***Быстрозажимные хомуты http://ali.pub/5bja1b ***
***Маслоуловитель http://ali.pub/572auh ***
***Маслоуловитель с разными штуцерами http://ali.pub/572b6q *** Замена манжета заднего тормозного цилиндра.
В этом видео показано как заменить манжеты заднего тормозного цилиндра в домашних условиях.
Подписка на мой канал http://www.youtube.com/c/200MIB200?sub_confirmation=1
Моя партнёрка AIR http://join.air.io/200MIB200
Подлокотники на Газель, Соболь, Валдай
Доставка почтой России либо Транспортными компаниями
http://www.youtube.com/watch?v=ZHtYvKfjbtE
Подлокотник на газель
Доставка почтой России либо Транспортными компаниями
http://www.youtube.com/watch?v=1FXQuP_IqBY
Другие мои видео
https://www.youtube.com/playlist?list=PLAXz-SfQ3QV5m3ipiwOX7ACKZzFRheGOY
Ремонт суппорта
https://www.youtube.com/watch?v=Wyt5ct1QMHQ&index=18&list=PLAXz-SfQ3QV5m3ipiwOX7ACKZzFRheGOY
Как подтянуть передний подшипник ступицы
https://www.youtube.com/watch?v=5vWEvq-yTWs&index=3&list=PLAXz-SfQ3QV5m3ipiwOX7ACKZzFRheGOY
Как прокачать тормоза
https://www.youtube.com/watch?v=j7DHhvUyHKg&index=1&list=PLAXz-SfQ3QV5m3ipiwOX7ACKZzFRheGOY
Как заменить задние тормозные колодки
https://www.youtube.com/watch?v=9hv9gSYjWFs&index=10&list=PLAXz-SfQ3QV5m3ipiwOX7ACKZzFRheGOY
Как заменить крестовину кардана
https://www.youtube.com/watch?v=zmVXgbXWOpk&index=17&list=PLAXz-SfQ3QV5m3ipiwOX7ACKZzFRheGOY

Подпишись на Telegram канал c вкусными рецептами и выпечкой! @recepty_online открыть

Поделиться с друзьями:

Добавить временную метку

Включение данной опции позволит добавить к ссылке время начала воспроизведения видео, где H:M:S — часы:минуты:секунды

Фото обложки и кадры из видео

  • Как Заменить Манжеты На Заднем Тормозном Цилиндре, Avto Repair

    Замена главного и рабочего тормозного цилиндра на автомобилях ВАЗ

    Эффективность работы тормозов автомобиля зависит от состояния всех ее элементов, и при любых признаках неисправностей в тормозной системе нужно производить ремонт.

    • 1 Устройство тормозной системы ВАЗ
    • 2 Неисправности, происходящие в тормозах
    • 3 Замена главного тормозного цилиндра
    • 4 Замена тормозного цилиндра 2114
    • 5 Замена заднего тормозного цилиндра
    • 6 Замена тормозного цилиндра 2107
    • 7 Замена тормозного цилиндра ВАЗ 2109
    • 8 Замена тормозного цилиндра 2110
    • 9 Замена переднего тормозного цилиндра
    • 10 Замена тормозного цилиндра ВАЗ 2101-07
    • 11 Замена манжета тормозного цилиндра
    • 12 Прокачка
    • 13 Некоторые советы
      • 13.1 Статьи по теме:

    Устройство тормозной системы ВАЗ

    Тормозная система автомобилей тольяттинского производства устроена достаточно просто, ТС состоит из следующих основных деталей:

    • педали, нажатием на которую достигается торможение;
    • главного тормозного цилиндра (ГТЦ), он передает усилие нажатия педали через гидравлику рабочим цилиндрикм, соответственно, и колесам. ГТЦ ВАЗ – двухконтурный, контуры разделены для передачи давления жидкости на передние и задние колеса;
    • вакуумного усилителя, облегчающего усилие нажатия педали;
    • трубок, которые соединяют между собой элементы ТС;
    • рабочих тормозных цилиндров (РТЦ);
    • колодок (барабанов) и дисков;
    • распределителя (регулятора давления) тормозов.

    При нажатии на педаль тормоза поршень в ГТЦ сжимает тормозную жидкость и передает ее давление к РТЦ. Поршни рабочих цилиндриков под воздействием гидравлики разжимаются, придвигая колодки к дискам или барабанам. Движение колес замедляется, и таким образом происходит торможение автомобиля.

    Неисправности, происходящие в тормозах

    Периодически в ТС возникают различные неисправности, также нередко выходит из строя рабочий и главный цилиндр. В РТЦ происходят следующие поломки:

    • заклинивает поршенек в одном из положений;
    • изнашивается внутренняя поверхность;
    • выходят из строя уплотнительные манжеты (рвутся или разбухают).

    Основной признак неисправного состояния – появление подтеков (течи) тормозной жидкости (ТЖ) из РТЦ. Если колодки изношены до голого металла, поршни в РТЦ выдвигаются слишком далеко, в результате может вытечь «тормозуха», и тормоза пропадут.

    В ГТЦ также может заклинивать поршень, изнашиваться или ржаветь внутренняя полость механизма, пропускать манжеты. Признаки неисправности ГТЦ следующие:

    • при торможении «проваливается» педаль тормоза (ПТ), пропадает эффективность нажатия, обычно такое происходит при небольшой утечке из ГТЦ;
    • торможение происходит в самом конце хода педали, и на ПТ приходится несколько раз нажать, чтобы произвести торможение;
    • нет тормозов на передние или задние колеса, такое происходит в случае, если не работает один из контуров ГТЦ.

    Ездить с неисправными рабочим и главным тормозными цилиндрами нельзя, детали следует незамедлительно поменять.

    Замена главного тормозного цилиндра

    Замену ГТЦ на автомобилях ВАЗ-классика (2101-07) произвести несложно, эту работу можно сделать самостоятельно. Для выполнения подобной операции потребуется инструмент:

    • ключ на 10 (или специальный прокачной ключ);
    • крестообразная отвертка;
    • комбинированный ключ на 13 (можно еще дополнительно использовать для удобства головку с воротком и с трещоткой).

    Яму или подъемник для выполнения работ использовать необязательно, замену можно произвести на улице в сухую погоду или в гараже. Работу следует выполнять в следующей последовательности:

    • отворачиваем три тормозные трубки снизу устройства (ключ на десять);
    • ослабляем хомуты двух шлангов (внизу ГТЦ), сдергиваем шланги;
    • откручиваем две гайки крепления ГТЦ к вакуумному усилителю (нужен ключ на 13 или головка с воротком);
    • демонтируем деталь, устанавливаем новый ГТЦ на место, производим обратную сборку.

    После произведенной операции следует долить в бачок ТС жидкость, затем обязательно хорошо прокачать тормоза.

    Замена тормозного цилиндра 2114

    Работа по замене ГТЦ на моделях ВАЗ 2108-15 производится приблизительно также, есть только некоторые конструктивные отличия.

    Делаем замену следующим образом (на примере ВАЗ-2114):

    • по бокам откручиваем четыре трубки (две слева и две справа). Лучше воспользоваться специальным трубным ключом, рожковым ключиком можно закатать грани гаек;
    • отвинчиваем две гайки на тринадцать крепления ГТЦ к «вакууму»;
    • снимаем старую запчасть и монтируем новую, не забывая по окончанию работы прокачать тормоза. На этом замену цилиндра 2114 можно считать законченной.

    Замена ремкомплекта тормозного цилиндра

    Если в ГТЦ 2114 внутренняя поверхность самого цилиндрика еще не изношена, можно заменить внутренности механизма, установив новый ремонтный комплект. Ремкомплект состоит из четырех манжет:

    • три манжета одинаковые, они такие же, как и на моделях 2101-07;
    • одно уплотнительное кольцо 2108.

    Меняется ремкомплект очень просто:

    • выливаем из ГТЦ жидкость;
    • демонтируем пластмассовый бачок;
    • откручиваем передний стопор (выполненный в виде заглушки);
    • вынимаем все содержимое (поршни, уплотнительные кольца, пружины), меняем манжеты, и устанавливаем весь механизм в обратном порядке. Перепутывать здесь ничего нельзя, иначе ремонтируемый узел не будет работать.

    Ремонт ГТЦ на моделях ВАЗ не всегда целесообразен – если зеркальная поверхность внутри механизма изношена, замена ремкомплекта тормозного цилиндра не решит проблему, ГТЦ также будет течь. Чаще всего на вазовских машинах главный тормозной цилиндр меняется целиком – стоит новая деталь в сборе в районе одной тысячи рублей, и ремонт получается неоправданным.

    Замена заднего тормозного цилиндра

    Задние тормоза на моделях ВАЗ-классика и переднеприводных 2108-15 – барабанного типа, поэтому принцип замены заднего цилиндра одинаковый. Для того чтобы выполнить работу по замене РТЦ, необходимо снимать барабаны, соответственно, и сначала следует демонтировать задние колеса.

    Читать еще:  Снятие ресивера приора с кондиционером

    Замена тормозного цилиндра 2107

    Если операция по замене на ВАЗ-классике производится не на автоподъемнике, удобнее делать работу последовательно – сначала на одной, затем на другой стороне заднего колеса. Для выполнения работ транспортное средство необходимо поставить на ровную площадку, далее поступаем следующим образом:

    • глушим мотор, ставим авто на скорость, под передние колеса подкладываем упоры. Не забываем до конца ослабить ручник;
    • ослабляем колесные гайки заднего колеса, домкратим машину и снимаем колесо;
    • чтобы авто никуда не уехал, желательно поставить «козелок» рядом с домкратом;
    • снимаем тормозной барабан – комбинированным ключом на 12 откручиваем две направляющих;
    • барабан обычно сходит туго, поэтому его следует обстучать сзади молотком через деревяшку. Бить железным молотком по детали нельзя, барабан можно расколоть;
    • откручиваем сзади цилиндра тормозную трубку, также 2 болта на десять крепления самого РТЦ;

    • вытягиваем цилиндрик, освобождая его от колодок;
    • ставим подготовленную на замену деталь (важно попасть колодками в прорези на поршнях РТЦ, крепим все снятые детали по своим местам;

    После произведенной работы необходимо долить в бачок системы ТЖ и прокачать тормоза.

    Замена тормозного цилиндра ВАЗ 2109

    РТЦ на задней оси колес 2109 меняется по такому же принципу, что и на ВАЗ-классике, также снимается колесо и барабан, откручивается ключом на десять трубка и два крепления цилиндра. Часто так случается, что трубка и болты РТЦ на опорном диске закипают, чтобы их аккуратно снять, необходимо побрызгать соединения WD-40, и прежде чем откручивать, подождать минут 15-20. Гайка тормозной трубки будет легче откручиваться, если металл вокруг нее аккуратно обстучать молотком. При постукивании важно не сломать прокачной штуцер.

    Замена тормозного цилиндра 2109 – дело несложное, и многие водители такую работу могут выполнить самостоятельно.

    Замена тормозного цилиндра 2110

    Тормозная система автомобиля ВАЗ 2110 практически такая же, как и на «восьмерке» или «девятке», на «десятке» барабаны, колодки, цилиндры задние имеет маркировку 2108. Поэтому замена задних цилиндров 2110 производится точно так же, как и на моделях авто 2108-09-099.

    Замена переднего тормозного цилиндра

    На передних колесах автомобилей ВАЗ устанавливаются суппорты:

    • у авто ВАЗ-классика на скобах суппорта крепятся по два передних тормозных цилиндра (ПТЦ);
    • на моделях ВАЗ 2108-15 с каждой стороны на передней оси устанавливается по одному ПТЦ.

    Замена переднего цилиндра 2109 выполняется несложно, ее также легко сделать самому:

    • ставим автомобиль на ровную площадку (можно работу сделать без ямы и подъемника), под задние колеса ставим подкаты;
    • домкратим машину, скидываем переднее колесо;
    • отворачиваем шестигранником два крепления суппорта;
    • ослабляем гайку тормозного шланга;
    • отгибаем на верхнем и нижнем болте контрящие шайбы, отворачиваем крепления цилиндра к скобе суппорта
    • отводим в сторону ПТЦ вместе со скобой;
    • отсоединяем цилиндр от скобы, затем от шланга, чтобы «тормозуха» не текла, после отсоединения ПТЦ шланг лучше сразу направить вверх;
    • устанавливаем другую, новую запчасть, производим сборку.

    Замена тормозного цилиндра ВАЗ 2101-07

    На автомомашинах ВАЗ-классика меняется ПТЦ немного по-другому, чем на переднеприводных машинах ВАЗ. Передний суппорт на «Классике» можно поменять целиком весь в сборе, но также есть возможность произвести замену только цилиндров. Работа выполняется следующим образом:

    • также ставим автомобиль на площадку, снимаем переднее колесо;
    • откручиваем болты крепления самого суппорта;

    • отводим суппорт в сторону, отсоединяем шланг;
    • вытаскиваем из суппорта колодки, скручиваем с него тормозную трубку.
    • если штифты крепления колодок не вынимаются, их придется обрезать болгаркой, установив затем новые крепления;
    • тормозные цилиндры крепятся на скобе в направляющих, и они вынимаются либо монтировкой, либо аккуратным постукиванием молотка;
    • устанавливаем другие цилиндры, трубку и колодки со штифтами, совершаем сборку.

    Замена манжета тормозного цилиндра

    При желании на автомобилях ВАЗ можно не менять задние рабочие цилиндры целиком, а произвести только замену манжет. Для этого нужно разобрать РТЦ – вынуть поршни и пружину, с поршней снять старые манжеты и установить новые. Ремонт РТЦ целесообразно делать только в том случае, если цилиндры прослужили недолго, но они потекли. Все дело в том, что на вазовских автомобилях РТЦ стоят очень недорого, целесообразно менять задние цилиндры целиком в сборе – замена манжет часто бывает неоправданной.

    Прокачка

    После замены любого цилиндра в ТС необходимо прокачать тормоза. Прокачку на любом автомобиле всегда начинают с самого дальнего колеса от ГТЦ. На всех машина ВАЗ в первую очередь прокачивать тормоза начинают с заднего правого колеса, затем переходят на заднее левое, правое переднее, а переднее левое колесо прокачивают в последнюю очередь. Если педаль тормоза берет в самом конце или жесткая, прокачку следует повторить, работу следует выполнять по той же схеме заново.

    Некоторые советы

    1. Если начались проблемы с тормозами, в первую очередь нужно произвести внешний осмотр ТС: проверить уровень жидкости в бачке, убедиться, что не подтекают передние/задние цилиндры. В гидравлике тормозов не должно быть даже пятен ТЖ.
    2. «Тормозуху» обязательно следует заливать одной и той же марки, полностью замену ТЖ рекомендуется проводить не реже чем один раз в два года.
    3. Если в ГТЦ выявлены неисправности, и он уже прослужил не менее года, целесообразнее его заменить полностью, чем ремонтировать. То же самое можно сказать и о задних рабочих цилиндриках.
    4. Прежде чем менять ГТЦ, следует из него удалить тормозную жидкость, обычно такую операцию делают с помощью шприца.
    5. Обычно течь главного цилиндра не видна, но если есть какие-либо подозрения, что это деталь неисправна, следует снять ГТЦ – следы подтеков у него будут сзади, и это говорит о его неисправном состоянии.
    6. Если при внешнем осмотре на тормозных шлангах были обнаружены трещины, лучше не рисковать и сразу заменить дефектные детали.

    Замена рабочего цилиндра тормозных механизмов задних колес Kia Spectra 2000-2011

    Задний цилиндр конструкция

    Замена заднего тормозного цилиндра ваз 2109

    В свою очередь цилиндр состоит из:

    Бачка тормозной жидкости. Специальный датчик регулирует уровень жидкости;

    Примечание: резервуар для тормозной жидкости не обязательно должен быть установлен собственно на данном цилиндре. Его можно установить и в другом месте, если оно более удобное. Важно, чтобы он был связан с полостью цилиндра посредством трубок.

    • Корпуса, в котором сосредоточены поршни и возвратные пружины;
    • Возвратных пружин, позволяющих вернуться поршням в исходное положение после нажимания на тормоз;

    Замена заднего тормозного цилиндра на ваз 2109

    • Уплотнительных манжет, которые создают правильное давление в резервуаре;
    • Поршней с толкателями;
    • Датчика перепада давления.

    Примечание: с его помощью водитель узнает о потере герметичности в одном из контуров.

    Как все работает

    Замена задних тормозных цилиндров ваз 2109

    Как правило, в нормальном состоянии и при оптимальных условиях среды цилиндр работает так:

    • Чтобы замедлить скорость, водителю необходимо нажать на тормоз. После этого усилие передается по штоку к поршню. Этот шток продвигается вперед, способствуя перекрытию компенсационного отверстия. Таким образом, начинается увеличение давления тормозной жидкости.

    Примечание: то же самое происходит и в переднем цилиндре, что способствует быстрому торможению машины.

    • После того, как автомобиль был остановлен, водитель перестает нажимать на педаль. В результате этого поршни возвращаются в исходные позиции. Кроме того поршни начинают действовать сообща вместе с резервуаром. Это способствует тому, что давление во втором выравнивается и становится сходным с атмосферным. Помимо этого колеса также возвращаются в свое первоначальное положение.

    Замена манжета тормозного цилиндра

    При желании на автомобилях ВАЗ можно не менять задние рабочие цилиндры целиком, а произвести только замену манжет. Для этого нужно разобрать РТЦ – вынуть поршни и пружину, с поршней снять старые манжеты и установить новые. Ремонт РТЦ целесообразно делать только в том случае, если цилиндры прослужили недолго, но они потекли. Все дело в том, что на вазовских автомобилях РТЦ стоят очень недорого, целесообразно менять задние цилиндры целиком в сборе – замена манжет часто бывает неоправданной.

    Ремонт

    Замена задних тормозных цилиндров на ваз 2109

    Если потек тормозной цилиндр, то его обязательно нужно менять. Но для этого не всегда следует покупать новый. Можно просто отремонтировать старый. Для этого надо заранее купить манжеты. Как правило, они продаются вместе с пыльником и помпой. Чтобы это сделать, необходимо:

    • Поднять машину, используя домкрат.

    Примечание: Чтобы машина не укатилась, следует поставить с обеих сторон под колеса кирпичи.

    • Снять колесо, но перед этим желательно открутить все гайки, которые его держат. Поможет в этом ключ на 19.

    Примечание: снятое колесо надо поставить на его место но не вертикально, а горизонтально. Чтобы уровнять высоту колеса с высотой других колес, можно подложить какие-то предметы. Теперь можно машину опустить и домкрат убрать в сторону.

    • Затем снимается диск.

    Замена тормозного заднего цилиндра ваз 2109

    Примечание: ни в коем случае нельзя бить сразу молотком по кромке, так как можно отбить раковины. Желательно это делать через какую-нибудь наставку (это небольшой предмет, который прилаживается к кромке, а уже по нему — бить молотком).

    • Открутить все гайки, которые держат барабан. После можно будет его без труда снять.

    Примечание: теперь появится доступ к тормозному цилиндру.

    • Снять тормозной цилиндр.
    • Прежде чем начинать его ремонт, необходимо смазать манжеты и пыльник тормозной жидкостью, чтобы они стали скользкими.

    Замена тормозных задних цилиндров на ваз 2109

    • Поменять старые манжеты на новые. Вставить пыльник на место.

    Примечание: После этого закрутить его при помощи помпы, которая создана специально для этого (она есть в комплекте).

    • Вернуть цилиндр на место.

    Примечание: на него нужно слегка нажать. Чтобы он легче встал на свое место, его необходимо немножко пошатывать.

    • Можно закрутить его. Для этого надо использовать ключ на 10.

    Примечание: минусом заднего цилиндра является то, что нет возможности закрутить его головкой, а это было бы намного проще.

    • После этого нужно взять плоскую отвертку и поставить цилиндр ровно.
    • Затем нужно приступать к прикручиванию тормозных колодок.

    Примечание: Концы колодок должны соединяться с отверстиями в цилиндре.

    • Прикрутить колодки, чтобы они были неподвижными. Колодки нужно соединить с помощью пружин.
    • Вернуть на место барабан, диск и само колесо.

    Некоторые советы

    1. Если начались проблемы с тормозами, в первую очередь нужно произвести внешний осмотр ТС: проверить уровень жидкости в бачке, убедиться, что не подтекают передние/задние цилиндры. В гидравлике тормозов не должно быть даже пятен ТЖ.
    2. «Тормозуху» обязательно следует заливать одной и той же марки, полностью замену ТЖ рекомендуется проводить не реже чем один раз в два года.
    3. Если в ГТЦ выявлены неисправности, и он уже прослужил не менее года, целесообразнее его заменить полностью, чем ремонтировать. То же самое можно сказать и о задних рабочих цилиндриках.
    4. Прежде чем менять ГТЦ, следует из него удалить тормозную жидкость, обычно такую операцию делают с помощью шприца.
    5. Обычно течь главного цилиндра не видна, но если есть какие-либо подозрения, что это деталь неисправна, следует снять ГТЦ – следы подтеков у него будут сзади, и это говорит о его неисправном состоянии.
    6. Если при внешнем осмотре на тормозных шлангах были обнаружены трещины, лучше не рисковать и сразу заменить дефектные детали.

    Замена

    Ваз 2109 задний тормозной цилиндр

    Чтобы заменить цилиндр, необходимо иметь не только все стандартные инструменты, но и специальный ключ для раскручивания колодок. Замена осуществляется следующим образом:

    • Поднять машину на домкрат и снять колесо.

    Примечание: желательно установить дополнительный упор, так как домкрат может не выдержать. В любом случае так будет безопаснее.

    • Нужно снять тормозной барабан. Для этого следует раскрутить все гайки, которые его держат.
    • С помощью большой плоской отвертки необходимо открутить тормозные колодки. Чтобы было легче их снять, надо надавить на них сверху, после этого быстрым движением опустить их вниз.
    • Необходимо открутить тормозную трубку от цилиндра. Для этого будет нужен вышеупомянутый ключ для раскручивания колодок. Он нужен для того, чтобы сорвать затянутый штуцер. После этого можно использовать обычный ключ.

    Примечание: важно, чтобы штуцер не крутился, иначе вместе с ним можно сорвать и трубку.

    • После того, как трубка будет откручена, необходимо ее заткнуть защитным колпачком, чтобы предотвратить вытекание тормозной жидкости.
    • Теперь можно снять и сам тормозной цилиндр. Снимается он легко: нужно только разжать его при помощи ключа на 10.
    • После этого нужно установить новый цилиндр обратно и прикрутить тормозные трубки.
    • Выполнить все тоже самое, но в обратном порядке.

    Замена тормозного цилиндра ВАЗ 2109

    РТЦ на задней оси колес 2109 меняется по такому же принципу, что и на ВАЗ-классике, также снимается колесо и барабан, откручивается ключом на десять трубка и два крепления цилиндра. Часто так случается, что трубка и болты РТЦ на опорном диске закипают, чтобы их аккуратно снять, необходимо побрызгать соединения WD-40, и прежде чем откручивать, подождать минут 15-20. Гайка тормозной трубки будет легче откручиваться, если металл вокруг нее аккуратно обстучать молотком. При постукивании важно не сломать прокачной штуцер.

    Как заменить задние тормозные цилиндры на ВАЗ 2108-ВАЗ 21099?

    Перед началом работы, заполните тормозной бачок жидкость, уровень в нём должен быть чуть выше середины или если у Вас тормозной бачок уже заполнен до отметки MAX или чуть выше середины, то так и оставьте, делается это нужно потому что, работать будет нужно с тормозными трубками ещё, а именно их отсоединять придётся, а при отсоединении из них начинает вытекать жидкость и если в бачке её мало будет, то он просто опустошиться, в связи с чем тормозная система завоздушиться и будет нуждаться в прокачки (На всякий случай, как прокачать тормозную систему на семействе Самара, читайте в статье: «Прокачка тормозов на автомобилях»)!

    Сперва снимите тормозной барабан чтобы добраться до цилиндра (Как это сделать, читайте в статье: «Смена задних тормозных колодок на ВАЗ 2109»), когда он будет снят, приступайте к работе, для начала в задней части щита открутите тормозную трубку (Указана синей стрелкой) и отсоедините её, чтобы жидкость тормозная не вытекала, сразу же заткните трубку колпачком который одевается на тормозной штуцер (см. маленькое фото), как только операция будет завершена, выкрутите два болта крепления тормозного цилиндра (Указаны зелёными стрелками) и снимите его с автомобиля (При выворачивании болтов, придерживайте второй рукой сам цилиндр чтобы он не крутился).

    Устанавливается цилиндр в обратной последовательности, после установки необходимо будет прокачать тормозную систему у автомобиля (Потому что в новом цилиндре будет воздух), качать придётся очень мало, все контуры проходить нет необходимости (Только если Вы на педаль тормоза не нажимали когда новый цилиндр был установлен, в этом случае, контур уже прокачивать придётся, что такое тормозные контуры, мы уже писали в статье по прокачки тормозов, поэтому её читайте в ней то всё и сказано подробно), просто именно то колесо качните на котором была произведена замена тормозного цилиндра

    и всё, тормоза и на этом колесе сразу же появятся (Качайте только тогда, когда всё будет собрано, т.е., когда тормозной барабан будет установлен на своё место и колпачок на прокачной штуцер обратно одеть не забудьте, это обязательно).

    Короткий видео-ролик по замене задних цилиндров размещён ниже, в котором объясняется сам принцип замены, ход работы в нём мало показан.

    Замена тормозного цилиндра 2107

    Если операция по замене на ВАЗ-классике производится не на автоподъемнике, удобнее делать работу последовательно – сначала на одной, затем на другой стороне заднего колеса. Для выполнения работ транспортное средство необходимо поставить на ровную площадку, далее поступаем следующим образом:

    • глушим мотор, ставим авто на скорость, под передние колеса подкладываем упоры. Не забываем до конца ослабить ручник;
    • ослабляем колесные гайки заднего колеса, домкратим машину и снимаем колесо;
    • чтобы авто никуда не уехал, желательно поставить «козелок» рядом с домкратом;
    • снимаем тормозной барабан – комбинированным ключом на 12 откручиваем две направляющих;

      вытягиваем цилиндрик, освобождая его от колодок;

    • ставим подготовленную на замену деталь (важно попасть колодками в прорези на поршнях РТЦ, крепим все снятые детали по своим местам;

    После произведенной работы необходимо долить в бачок системы ТЖ и прокачать тормоза.

    Прокачка системы тормозов

    Для прокачки подготовьте: жидкость, ключ подходящего диаметра к воздушному штуцеру, шланг, плотно одевающийся на штуцер и любую емкость. Схема прокачки зависит от того, как расположены контуры в конкретной модели ВАЗ. Устройство тормозов некоторых подразумевает прокачку от «длинного трубопровода», имеется в виду от самого дальнего колеса относительно главного цилиндра.

    Читать еще:  Парктроник на передний бампер

    Если конкретнее это выглядит так: в машине главный цилиндр размещен глядя на задний бампер, значит, первым прокачивается задний правый цилиндр, затем задний левый. Следующим идет передний левый, и оканчивается процедура прокачкой того колеса, которое находится с правой стороны от главного цилиндра. В более поздних моделях схема подразумевает прокачку крест-накрест глядя на машину сзади:

    • правое заднее колесо;
    • левое переднее колесо;
    • левое заднее колесо;
    • правое переднее колесо.

    В любом случае заканчивать прокачку следует передним правым колесом. В процессе этого действия не забывайте следить за уровнем гидравлической жидкости в бачке, чтобы воздух опять не попал в систему.

    Также рекомендуем к просмотру видео по теме:

    Ремонтные работы

    Разборка, замена или ремонт тормозного цилиндра автомобиля ВАЗ не представляет особой сложности. Приобретя необходимый ремкомплект рабочего тормозного цилиндра, откручиваем колесо и, отсоединив патрубки, снимаем неисправный цилиндр (более подробно схема демонтажа будет описана ниже). Для удобства, зажав корпус в тисках и сняв пыльник, получаем доступ к стопорному кольцу, фиксирующему поршень, после снятия которого, вынимаем все рабочие детали.

    Произведя разборку корпуса нужно промыть всё тормозной жидкостью и осмотреть зеркало корпуса на предмет механических повреждений.

    Если повреждений не выявлено, то, вскрыв ремкомплект рабочего тормозного цилиндра, произвести замену неисправных деталей.

    Обязательным условием, в независимости от их состояния, является замена всех резиновых деталей входящих в ремкомплект рабочего тормозного цилиндра. В этот список входят: пыльник, манжета и прочее.

    Ремкомплект главного тормозного цилиндра — комплектация и как использовать для ремонта ГТЦ

    Принцип действия системы тормозов

    Схема работы гидропривода этой системы проста: нажатая педаль, которая воздействует на вакуумный усилитель (если он предусмотрен), или напрямую на главный тормозной цилиндр, последний, создавая давление на гидравлическую жидкость, через патрубки посылает ее к рабочим вальцам, разжимающим тормозные колодки.

    Отсюда вытекает, что основным узлом в этой схеме считается главный цилиндр, для понимания как своими руками выполнить ремонт главного тормозного цилиндра нужно изучить все его составляющие.

    1, 2 — Крышка бачка с прокладкой. 3 — Бачок главного тормозного цилиндра. 4 — Втулки под перепускной штуцер. 7 — Корпус бачка. 10, 28 — Возвратные пружины. 12, 26 — Внутренние манжеты. 13, 25 — Перепускные клапаны. 14 — Поршень, включающий передние тормоза.

    Основа ГТЦ – чугунная литая труба с полированной внутренней поверхностью, в которой перемещаются поршни. Когда водитель нажимает на тормоз, прикрепленный к педали шток приводит в действие ВУТ. Шток ВУТ нажимает на задний поршень ГТЦ, который перекрывает компенсационное отверстие и создает давление в тормозных трубках.

    По мере продвижения вперед, задний поршень поднимает давление в передней камере как через переходные отверстия, так и с помощью пружины, которой он соединен с поршнем переднего цилиндра. Поршень переднего цилиндра начинает двигаться, перекрывает компенсационное отверстие и поднимает давление в передней камере и тормозных трубках.

    Технология демонтажа ГТЦ на любом автомобиле одинакова. Сначала шприцем откачивают тормозную жидкость из бачка (бачок можно снимать как на машине, так и после демонтажа ГТЦ). Затем с помощью специального ключа откручивают наконечники тормозных трубок (желательно сразу же надеть на них резиновые колпачки). После этого откручивают гайки крепления ГТЦ к ВУТ и снимают цилиндр.

    Признаки, указывающие на неисправность

    Основные признаки неудовлетворительной работы тормозов могут вызывать все составляющие в этой схеме: задний или передний контуры с патрубками, неисправности главного тормозного цилиндра или плохая регулировка педали:

    • Нестандартное поведение авто при торможении или «мягкая» педаль тормоза, свидетельствуют о том, что требуется регулировка педали или в систему попал воздух и нужно ее прокачать.
    • Загорается соответствующая индикаторная лампочка, возможен износ колодок или требуется прокачка всей системы.
    • Под днищем наблюдаются пятна и при визуальном осмотре видны места подтеков. Где-то штуцер патрубка пропускает гидравлическую жидкость, или износились манжеты.
    • При проверке давления в контурах, оно не совпадает с контрольными цифрами – нестабильно работает главный вальц, а именно штуцер неравномерно перепускает жидкость или она течет в одном из них. Причиной также может быть плохое качество гидравлической жидкости, замена и прокачка в этом случае, возможно, поможет.

    При обнаружении некоторых из этих признаков не нужно делать поспешных выводов, что требуется замена главного тормозного цилиндра, возможно, прокачка системы сможет помочь, но даже если и это не дало результатов, не спешите менять, возможно, его можно отремонтировать.

    Основные неисправности главного тормозного цилиндра:

    • износ резиновых уплотнительных элементов;
    • образование царапин и ржавчины на внутренней поверхности ГТЦ;
    • попадание воздуха внутрь ГТЦ.

    Во время торможения сильно возрастает температура в рабочих цилиндрах, что ведет к сильному нагреву тормозной жидкости. Через 1 – 2 года свойства жидкости начинают меняться, это приводит к повышенному износу резиновых уплотнений. Ведь в жидкость попадают частицы металлических окислов и гидроксидов, а также микроскопические фрагменты резиновых уплотнений.

    Если где-то в тормозной системе присутствует даже небольшая утечка, уровень жидкости в бачке будет постоянно понижаться. При достижении критического значения внутрь ГТЦ может попасть воздух, это сильно снизит эффективность торможения. Чем больше воздуха, тем хуже работает система. В некоторых случаях тормоза срабатывают только с 4 – 5 нажатия на педаль.

    Ремонт главного цилиндра

    После того как произвели снятие главного тормозного цилиндра, стоит произвести осмотр на предмет механических повреждений, если их нет, нужно разобрать его и поменять вышедшие из строя запчасти, на те, которые находятся в ремкомплекте. Произведя разбор главного тормозного цилиндра, в любом случае надлежит поменять все резиновые запчасти – манжеты и пр. Принцип разборки прост:

    • предварительно закрепив его в тисках, из корпуса выкручиваем штуцеры подвода жидкости;
    • отверткой снимаем стопорное кольцо;
    • аккуратно разобрать и вынуть манжеты, поршни, пружины и прочие запчасти.

    Очистив все составляющие и промыв их в гидравлической жидкости, требуется внимательно осмотреть внутреннее зеркало корпуса на предмет задиров и прочих повреждений. Если выявлены разбухшие манжеты, стоит поменять гидравлическую жидкость, плохое качество которой может быть причиной такого явления.

    Сборка главного тормозного цилиндра производится в обратном порядке. Поменяв требующие замены запчасти: штуцер, комплект манжетов и другие на новые, возникает вопрос, как проверить главный тормозной цилиндр после сборки?

    Для этого существует специальный стенд, состоящий из таких узлов:

    1. Клапаны прокачки.
    2. Манометры.
    3. Поглощающие вальцы.
    4. Бачок с гидравлической жидкостью.
    5. Указатель максимального смещения.
    6. Механический маховик.
    7. Корпус главного вальца.

    Этот стенд поможет определить, правильно ли произведена сборка своими руками. После установки главного вальца на место нужно прокачать систему тормозов. Если же найдены механические повреждения на корпусе, то требуется замена главного тормозного цилиндра на новый.

    После демонтажа ГТЦ необходимо внимательно осмотреть его на предмет утечки жидкости. Если задний сальник влажный или мокрый, скорее всего, часть тормозной жидкости попала в ВУТ и разъедает его мембраны. Необходимо шприцем и тонкой трубочкой откачать жидкость из ВУТ.

    Для разборки ГТЦ слейте с него жидкость, затем аккуратно зажмите в тисках таким образом, чтобы отверстия для установки бачка оказались внизу. Открутите стопорные винты, которые не позволяют поршням возвращаться излишне далеко. Извлеките ГТЦ из тисков и с помощью съемника снимите стопорное кольцо со стороны ВУТ.

    Вытащите первый поршень и пружину. Нередко второй поршень выходит с трудом, поэтому приходится или стучать ГТЦ по деревянному бруску, или глушить одно из отверстий дальнего цилиндра с помощью подходящего болта и подключать ко второму отверстию компрессор с давлением не меньше 6 атмосфер.

    Внимательно осмотрите внутреннюю поверхность ГТЦ. Любые царапины ведут к снижению эффективности торможения, поэтому недопустимы. Если на внутренней поверхности обнаружены царапины, корпус или ГТЦ целиком необходимо заменить. Убедившись, что внутренняя поверхность ГТЦ не имеет повреждений, покупайте соответствующий ремкомплект.

    Снимите все старые резиновые уплотнители с поршней. Промойте поршни водой и просушите сжатым воздухом. Установите новые уплотнители из ремкомплекта. Перед установкой обязательно смажьте их тормозной жидкостью, это облегчит их посадку на место и предотвратит повреждение.

    Не перепутайте направление установки манжет. Перед сборкой ГТЦ промойте его корпус водой с моющими средствами, просушите сжатым воздухом и обильно смажьте тормозной жидкостью. Не используйте для промывки бензин или другие нефтепродукты, если вы некачественно смоете их, то они разъедят резиновые уплотнители. Установите на место поршни, закрутите стопорные болты, вставьте задний сальник и стопорное кольцо.

    Замена вальца

    Как заменить главный тормозной цилиндр? Все действия производятся, как и при его ремонте. Откачать гидравлическую жидкость из бачка, отсоединить все патрубки от корпуса, сам вальц отсоединить от вакуумного усилителя или корпуса авто и от педали тормоза.

    Установка главного тормозного цилиндра производится в обратном порядке. Выполнив все ремонтные действия, следует прокачать тормоза. Прокачка производится по схеме: задние правое и левое колесо и после этого передние. После прокачки производится регулировка педали тормоза по высоте.

    Установка и прокачка ГТЦ

    Установку выполняйте также, как демонтаж, только в обратной последовательности. После того как затянули наконечники трубок, заливайте тормозную жидкость. Теперь необходимо прокачать главный тормозной цилиндр. Попросите помощника 4 раза плавно и до упора нажать на педаль тормоза, затем нажать еще раз и не отпускать.

    Ослабьте задний правый наконечник тормозной трубки, чтобы из-под него потекла тормозная жидкость. После того, как жидкость и воздух перестанут выходить, затяните наконечник и разрешите помощнику отпустить педаль тормоза. Повторите эту процедуру 3 – 4 раза для каждой трубки.

    В половине случаев такой подход позволяет избежать полной прокачки тормозов. После прокачки педаль тормоза должна быть очень тугой. Заведите двигатель, и несколько раз нажмите педаль тормоза. Если она легко продавливается больше, чем на 1/6 часть хода, необходима полная прокачка тормозов.

    Выезжайте на любой прямой участок, где можно без помех разгоняться и тормозить. Разгонитесь до 5 – 10 километров в час и нажмите на тормоз, чтобы убедиться, что тормоза работают. Если все нормально, разгонитесь до 30 километров в час, затем резко и сильно нажмите на педаль тормоза.

    Как разобрать и собрать главный тормозной цилиндр

    Главный тормозной цилиндр ВАЗ-2114, 2115, 2113 – это центральный элемент в тормозной системе автомобиля. Его основная функция – преобразование усилия (нажатия на педаль тормоза) в гидравлическое давление внутри тормозной системы.

    Схема крепления главного тормозного цилиндра и вакуумного усилителя

    1. Гайка крепления главного тормозного цилиндра.
    2. Две гайки крепления кронштейна вакуумного усилителя.

    Снятие и установка главного тормозного цилиндра ВАЗ-2114, 2115, 2113

    Сначала отсоединяем колодку с проводами от датчика аварийного уровня тормозной жидкости и трубопровод от цилиндра. После чего закрываем все отверстия в главном цилиндре и трубопроводе для того, чтобы предупредить попадание грязи вовнутрь или утечки жидкости.

    Откручиваем гайки (под номером 1 на рисунке) крепления цилиндра к вакуумному усилителю и снимаем его. После чего также снимаем датчик аварийного уровня тормозной жидкости и сливаем всю жидкость с цилиндра и бачка.

    Установка главного тормозного цилиндра проходит также, но только в обратной последовательности. После того как установили цилиндр, необходимо удалить воздух внутри, для этого прокачиваем систему гидропривода тормозов.

    Разборка и сборка цилиндра

    Для начала можно снять бачок с главного цилиндра. Затем нужно вывернуть стопорные винты (под номером 10 на рисунке), после чего последовательно вынимаем все детали.

    Перед тем как собирать все детали, промываем их изопропиловым спиртом, высушиваем или протираем чистой сухой тряпкой, при этом нельзя допускать их соприкосновения с керосином, дизельным топливом или с минеральными маслами, которые нанесут вред уплотнителям.

    Важно! Промывать уплотнительные кольца необходимо в изопропиловом спирте, но не больше 20 сек, после чего нужно продуть их воздухом.

    Приводим в порядок рабочую поверхность поршней и зеркало цилиндра. Они должны быть чистыми, без ржавчины и других эффектов. Уплотнительные кольца лучше каждый раз заменять на новые, даже если они находятся в хорошем состоянии.

    Перед сборкой сделайте проверку упругости пружины поршня. Ее длина под нагрузкой от 34,3, до 41Н должна быть 36 мм, под нагрузкой от 62,3 до 72Н – 21мм, а в свободном состоянии – 57,5 мм.

    Процесс сборки главного тормозного цилиндра – обратный разборке. Все детали не забудьте смазать тормозной жидкостью. При этом прокладки под стопорными винтами лучше заменить на новые.

    Стоит знать: Самый часто встречающийся дефект,вызывающий утечку тормозной жидкости-течь задней манжеты главного тормозного цилиндра. Определить утечку можно по наличию замасливания(жирная грязь и потёк вниз) из стыка главного тормозного цилиндра и вакуумного усилителя тормозов). Достаточно открыть капот и осмотреть этот стык.

    Замена рабочего цилиндра тормозных механизмов задних колес Kia Spectra 2000-2011

    Задний цилиндр конструкция

    Замена заднего тормозного цилиндра ваз 2109

    В свою очередь цилиндр состоит из:

    Бачка тормозной жидкости. Специальный датчик регулирует уровень жидкости;

    Примечание: резервуар для тормозной жидкости не обязательно должен быть установлен собственно на данном цилиндре. Его можно установить и в другом месте, если оно более удобное. Важно, чтобы он был связан с полостью цилиндра посредством трубок.

    • Корпуса, в котором сосредоточены поршни и возвратные пружины;
    • Возвратных пружин, позволяющих вернуться поршням в исходное положение после нажимания на тормоз;

    Замена заднего тормозного цилиндра на ваз 2109

    • Уплотнительных манжет, которые создают правильное давление в резервуаре;
    • Поршней с толкателями;
    • Датчика перепада давления.

    Примечание: с его помощью водитель узнает о потере герметичности в одном из контуров.

    Как все работает

    Замена задних тормозных цилиндров ваз 2109

    Как правило, в нормальном состоянии и при оптимальных условиях среды цилиндр работает так:

    • Чтобы замедлить скорость, водителю необходимо нажать на тормоз. После этого усилие передается по штоку к поршню. Этот шток продвигается вперед, способствуя перекрытию компенсационного отверстия. Таким образом, начинается увеличение давления тормозной жидкости.

    Примечание: то же самое происходит и в переднем цилиндре, что способствует быстрому торможению машины.

    • После того, как автомобиль был остановлен, водитель перестает нажимать на педаль. В результате этого поршни возвращаются в исходные позиции. Кроме того поршни начинают действовать сообща вместе с резервуаром. Это способствует тому, что давление во втором выравнивается и становится сходным с атмосферным. Помимо этого колеса также возвращаются в свое первоначальное положение.

    Замена манжета тормозного цилиндра

    При желании на автомобилях ВАЗ можно не менять задние рабочие цилиндры целиком, а произвести только замену манжет. Для этого нужно разобрать РТЦ – вынуть поршни и пружину, с поршней снять старые манжеты и установить новые. Ремонт РТЦ целесообразно делать только в том случае, если цилиндры прослужили недолго, но они потекли. Все дело в том, что на вазовских автомобилях РТЦ стоят очень недорого, целесообразно менять задние цилиндры целиком в сборе – замена манжет часто бывает неоправданной.

    Ремонт

    Замена задних тормозных цилиндров на ваз 2109

    Если потек тормозной цилиндр, то его обязательно нужно менять. Но для этого не всегда следует покупать новый. Можно просто отремонтировать старый. Для этого надо заранее купить манжеты. Как правило, они продаются вместе с пыльником и помпой. Чтобы это сделать, необходимо:

    • Поднять машину, используя домкрат.

    Примечание: Чтобы машина не укатилась, следует поставить с обеих сторон под колеса кирпичи.

    • Снять колесо, но перед этим желательно открутить все гайки, которые его держат. Поможет в этом ключ на 19.

    Примечание: снятое колесо надо поставить на его место но не вертикально, а горизонтально. Чтобы уровнять высоту колеса с высотой других колес, можно подложить какие-то предметы. Теперь можно машину опустить и домкрат убрать в сторону.

    • Затем снимается диск.

    Замена тормозного заднего цилиндра ваз 2109

    Примечание: ни в коем случае нельзя бить сразу молотком по кромке, так как можно отбить раковины. Желательно это делать через какую-нибудь наставку (это небольшой предмет, который прилаживается к кромке, а уже по нему — бить молотком).

    • Открутить все гайки, которые держат барабан. После можно будет его без труда снять.

    Примечание: теперь появится доступ к тормозному цилиндру.

    • Снять тормозной цилиндр.
    • Прежде чем начинать его ремонт, необходимо смазать манжеты и пыльник тормозной жидкостью, чтобы они стали скользкими.

    Замена тормозных задних цилиндров на ваз 2109

    • Поменять старые манжеты на новые. Вставить пыльник на место.

    Примечание: После этого закрутить его при помощи помпы, которая создана специально для этого (она есть в комплекте).

    • Вернуть цилиндр на место.

    Примечание: на него нужно слегка нажать. Чтобы он легче встал на свое место, его необходимо немножко пошатывать.

    • Можно закрутить его. Для этого надо использовать ключ на 10.

    Примечание: минусом заднего цилиндра является то, что нет возможности закрутить его головкой, а это было бы намного проще.

    • После этого нужно взять плоскую отвертку и поставить цилиндр ровно.
    • Затем нужно приступать к прикручиванию тормозных колодок.
    Читать еще:  Ключ для натяжения ремня грм цена

    Примечание: Концы колодок должны соединяться с отверстиями в цилиндре.

    • Прикрутить колодки, чтобы они были неподвижными. Колодки нужно соединить с помощью пружин.
    • Вернуть на место барабан, диск и само колесо.

    Некоторые советы

    1. Если начались проблемы с тормозами, в первую очередь нужно произвести внешний осмотр ТС: проверить уровень жидкости в бачке, убедиться, что не подтекают передние/задние цилиндры. В гидравлике тормозов не должно быть даже пятен ТЖ.
    2. «Тормозуху» обязательно следует заливать одной и той же марки, полностью замену ТЖ рекомендуется проводить не реже чем один раз в два года.
    3. Если в ГТЦ выявлены неисправности, и он уже прослужил не менее года, целесообразнее его заменить полностью, чем ремонтировать. То же самое можно сказать и о задних рабочих цилиндриках.
    4. Прежде чем менять ГТЦ, следует из него удалить тормозную жидкость, обычно такую операцию делают с помощью шприца.
    5. Обычно течь главного цилиндра не видна, но если есть какие-либо подозрения, что это деталь неисправна, следует снять ГТЦ – следы подтеков у него будут сзади, и это говорит о его неисправном состоянии.
    6. Если при внешнем осмотре на тормозных шлангах были обнаружены трещины, лучше не рисковать и сразу заменить дефектные детали.

    Замена

    Ваз 2109 задний тормозной цилиндр

    Чтобы заменить цилиндр, необходимо иметь не только все стандартные инструменты, но и специальный ключ для раскручивания колодок. Замена осуществляется следующим образом:

    • Поднять машину на домкрат и снять колесо.

    Примечание: желательно установить дополнительный упор, так как домкрат может не выдержать. В любом случае так будет безопаснее.

    • Нужно снять тормозной барабан. Для этого следует раскрутить все гайки, которые его держат.
    • С помощью большой плоской отвертки необходимо открутить тормозные колодки. Чтобы было легче их снять, надо надавить на них сверху, после этого быстрым движением опустить их вниз.
    • Необходимо открутить тормозную трубку от цилиндра. Для этого будет нужен вышеупомянутый ключ для раскручивания колодок. Он нужен для того, чтобы сорвать затянутый штуцер. После этого можно использовать обычный ключ.

    Примечание: важно, чтобы штуцер не крутился, иначе вместе с ним можно сорвать и трубку.

    • После того, как трубка будет откручена, необходимо ее заткнуть защитным колпачком, чтобы предотвратить вытекание тормозной жидкости.
    • Теперь можно снять и сам тормозной цилиндр. Снимается он легко: нужно только разжать его при помощи ключа на 10.
    • После этого нужно установить новый цилиндр обратно и прикрутить тормозные трубки.
    • Выполнить все тоже самое, но в обратном порядке.

    Замена тормозного цилиндра ВАЗ 2109

    РТЦ на задней оси колес 2109 меняется по такому же принципу, что и на ВАЗ-классике, также снимается колесо и барабан, откручивается ключом на десять трубка и два крепления цилиндра. Часто так случается, что трубка и болты РТЦ на опорном диске закипают, чтобы их аккуратно снять, необходимо побрызгать соединения WD-40, и прежде чем откручивать, подождать минут 15-20. Гайка тормозной трубки будет легче откручиваться, если металл вокруг нее аккуратно обстучать молотком. При постукивании важно не сломать прокачной штуцер.

    Как заменить задние тормозные цилиндры на ВАЗ 2108-ВАЗ 21099?

    Перед началом работы, заполните тормозной бачок жидкость, уровень в нём должен быть чуть выше середины или если у Вас тормозной бачок уже заполнен до отметки MAX или чуть выше середины, то так и оставьте, делается это нужно потому что, работать будет нужно с тормозными трубками ещё, а именно их отсоединять придётся, а при отсоединении из них начинает вытекать жидкость и если в бачке её мало будет, то он просто опустошиться, в связи с чем тормозная система завоздушиться и будет нуждаться в прокачки (На всякий случай, как прокачать тормозную систему на семействе Самара, читайте в статье: «Прокачка тормозов на автомобилях»)!

    Сперва снимите тормозной барабан чтобы добраться до цилиндра (Как это сделать, читайте в статье: «Смена задних тормозных колодок на ВАЗ 2109»), когда он будет снят, приступайте к работе, для начала в задней части щита открутите тормозную трубку (Указана синей стрелкой) и отсоедините её, чтобы жидкость тормозная не вытекала, сразу же заткните трубку колпачком который одевается на тормозной штуцер (см. маленькое фото), как только операция будет завершена, выкрутите два болта крепления тормозного цилиндра (Указаны зелёными стрелками) и снимите его с автомобиля (При выворачивании болтов, придерживайте второй рукой сам цилиндр чтобы он не крутился).

    Устанавливается цилиндр в обратной последовательности, после установки необходимо будет прокачать тормозную систему у автомобиля (Потому что в новом цилиндре будет воздух), качать придётся очень мало, все контуры проходить нет необходимости (Только если Вы на педаль тормоза не нажимали когда новый цилиндр был установлен, в этом случае, контур уже прокачивать придётся, что такое тормозные контуры, мы уже писали в статье по прокачки тормозов, поэтому её читайте в ней то всё и сказано подробно), просто именно то колесо качните на котором была произведена замена тормозного цилиндра

    и всё, тормоза и на этом колесе сразу же появятся (Качайте только тогда, когда всё будет собрано, т.е., когда тормозной барабан будет установлен на своё место и колпачок на прокачной штуцер обратно одеть не забудьте, это обязательно).

    Короткий видео-ролик по замене задних цилиндров размещён ниже, в котором объясняется сам принцип замены, ход работы в нём мало показан.

    Замена тормозного цилиндра 2107

    Если операция по замене на ВАЗ-классике производится не на автоподъемнике, удобнее делать работу последовательно – сначала на одной, затем на другой стороне заднего колеса. Для выполнения работ транспортное средство необходимо поставить на ровную площадку, далее поступаем следующим образом:

    • глушим мотор, ставим авто на скорость, под передние колеса подкладываем упоры. Не забываем до конца ослабить ручник;
    • ослабляем колесные гайки заднего колеса, домкратим машину и снимаем колесо;
    • чтобы авто никуда не уехал, желательно поставить «козелок» рядом с домкратом;
    • снимаем тормозной барабан – комбинированным ключом на 12 откручиваем две направляющих;

      вытягиваем цилиндрик, освобождая его от колодок;

    • ставим подготовленную на замену деталь (важно попасть колодками в прорези на поршнях РТЦ, крепим все снятые детали по своим местам;

    После произведенной работы необходимо долить в бачок системы ТЖ и прокачать тормоза.

    Прокачка системы тормозов

    Для прокачки подготовьте: жидкость, ключ подходящего диаметра к воздушному штуцеру, шланг, плотно одевающийся на штуцер и любую емкость. Схема прокачки зависит от того, как расположены контуры в конкретной модели ВАЗ. Устройство тормозов некоторых подразумевает прокачку от «длинного трубопровода», имеется в виду от самого дальнего колеса относительно главного цилиндра.

    Если конкретнее это выглядит так: в машине главный цилиндр размещен глядя на задний бампер, значит, первым прокачивается задний правый цилиндр, затем задний левый. Следующим идет передний левый, и оканчивается процедура прокачкой того колеса, которое находится с правой стороны от главного цилиндра. В более поздних моделях схема подразумевает прокачку крест-накрест глядя на машину сзади:

    • правое заднее колесо;
    • левое переднее колесо;
    • левое заднее колесо;
    • правое переднее колесо.

    В любом случае заканчивать прокачку следует передним правым колесом. В процессе этого действия не забывайте следить за уровнем гидравлической жидкости в бачке, чтобы воздух опять не попал в систему.

    Также рекомендуем к просмотру видео по теме:

    Ремонтные работы

    Разборка, замена или ремонт тормозного цилиндра автомобиля ВАЗ не представляет особой сложности. Приобретя необходимый ремкомплект рабочего тормозного цилиндра, откручиваем колесо и, отсоединив патрубки, снимаем неисправный цилиндр (более подробно схема демонтажа будет описана ниже). Для удобства, зажав корпус в тисках и сняв пыльник, получаем доступ к стопорному кольцу, фиксирующему поршень, после снятия которого, вынимаем все рабочие детали.

    Произведя разборку корпуса нужно промыть всё тормозной жидкостью и осмотреть зеркало корпуса на предмет механических повреждений.

    Если повреждений не выявлено, то, вскрыв ремкомплект рабочего тормозного цилиндра, произвести замену неисправных деталей.

    Обязательным условием, в независимости от их состояния, является замена всех резиновых деталей входящих в ремкомплект рабочего тормозного цилиндра. В этот список входят: пыльник, манжета и прочее.

    Школа авторемонта – Ремонт автомобиля своими руками

    Ремонт главного тормозного цилиндра на автомобилях Daewoo Nexia и Daewoo Lanos

    «Мягкая» педаль тормоза и малоэффективные тормоза, могут быть признаками неисправного главного тормозного цилиндра. И понятное дело, что если есть неисправность в автомобиле, ее необходимо устранить. В случае, с главным тормозным цилиндром, есть два варианта решения проблемы. Первый, замена цилиндра целиком. Вариант дорогой и быстрый. Второй вариант – покупка ремкомплекта на главный тормозной цилиндр и последующий за этим ремонт. Этот вариант займет у Вас больше времени, чем первый, но позволит не только значительно сэкономить, но и лучше узнать устройство своего железного друга. Тем более, снять, перебрать и установить на место, главный тормозной цилиндр на автомобилях Daewoo Nexia и Daewoo Lanos не так уж и сложно. И сделать это своими руками вполне реально, было бы желание. И так, переходим к главному….

    Для ремонта главного тормозного цилиндра на автомобилях Daewoo Nexia (Дэу Нексия), Daewoo Lanos (Дэу Ланос) необходимо купить ремкомплект (смотрим фото 1) и тормозную жидкость .

    С инструментами, тоже все просто. Главное обзавестись, специальным разрезным (обжимным) ключом(ми) на «10-12» (фото 2) для откручивания штуцеров тормозных трубок . Остальной арсенал – ключ на «13», два рожковых на «22», шприц или груша для откачивания тормозной жидкости с бачка, не большая отвертка, пассатижи (на Ланосе приходится отсоединять от бачка тормозного цилиндра шланг забора тормозной жидкости в главный цилиндр сцепления).

    Теперь по пунктам процесс снятия и ремонта главного тормозного цилиндра на автомобилях Daewoo Nexia (Дэу Нексия), и Daewoo Lanos (Дэу Ланос):

    Шприцом или грушей отбираем тормозную жидкость с бачка. На Ланосе отсоединяем от бачка шланг подачи тормозной жидкости в главный цилиндр сцепления (фото 3).

    Отпускаем штуцера тормозных трубок от цилиндра (фото 4) и регуляторы давления задних колес (фото 5, вот зачем два ключа на 22). Сначала отпускаем нижнюю часть регулятора давления, а потом основную часть от тормозного цилиндра.

    Откручиваем две гайки крепления тормозного цилиндра к вакууму усилителя тормозов. И после этого, полностью отсоединяем тормозные трубки от цилиндра. Снимаем главный тормозной цилиндр с автомобиля. Вот на этом пункте, люди, которые выбрали легкий и быстрый вариант могут остановиться и дальше не читать, а сразу ставить новый главный тормозной и заниматься прокачкой. Дальше, читают только настоящие автомобилисты, которые не ищут легкий путей ))) С тормозного цилиндра вынимает уплотнительное кольцо, видим стопорное кольцо и при помощи отвертки вынимаем его (фото 6). После этого, смело, вынимаем (вытряхиваем) внутренности тормозного цилиндра и запоминаем в какой последовательности они стояли (фото 7).

    Дальше, достаем из упаковки новые детали (благо, что там уже все собрано) и вставляем в цилиндр (манжеты смачиваем тормозной жидкостью). Фиксируем стопорным кольцом. Теперь беремся за регуляторы давления тормозной жидкости задних колес. Наша задача, разобрать их, промыть и прочистить. Откручиваем регулятор от цилиндра, видим пружинку и клапан, аккуратно вынимаем их (фото 8). На фотографии номер 9 изображен сам клапан регулятора давления задних колес. Сфотографировал его специально отдельно, так как прочитал о нем в интернете много интересного. Для увеличения эффективности тормозов задних колес, кто-то делает в них пропилы, а некоторые их выкидывают вообще. Но мы, ну я так точно, не будем изощрятся и ограничимся только прочисткой регуляторов давления.

    Теперь раскручиваем регулятор, вынимает внутренности, и очищаем детали от загрязнения. В первом цилиндре (фото 10) работы было не много, а вот во втором (фото 11) собралось много гадости.

    После отчистки, собираем регуляторы давления и устанавливаем их на главный тормозной. Полную затяжку гаек, можно сделать после установки цилиндра на автомобиль.

    Дальше остается установить главный тормозной цилиндр на автомобиль, затянуть все гайки и штуцера, залить новую тормозную жидкость и прокачать тормозную систему.

    Напомню порядок прокачки – задний правый, передний левый, задний левый, передний правый.

    При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

    Понравилась статья? Поделись ею на своей странице!

    Читайте также:

    • Замена задних пружин и амортизаторов на автомобилях Daewoo Nexia, Daewoo Lanos, Daewoo Sens, Chevrolet Lanos
    • Чистка дроссельной заслонки на автомобилях Daewoo Nexia и Daewoo Lanos
    • Рычаг с сюрпризом или почему не стоит экономить при покупке рычагов передней подвески для Daewoo Lanos и Daewoo Nexia

    Комментарии

    (

    3

    )

    Показано комментариев: 3 .
    Всего: 3 .

    rus23

    21 июля 2015 08:32

    #

    ребята подскажите пожалуйста. подойдет ли на лань 7 года гтц номер 0986481041, резьба вроде как м10 и м15?

    4

    Kovalenko_76

    10 июня 2015 06:24

    #

    Давно хотел по чистить и заменить тормозуху.
    А сейчас что-то клацает в гтц и тормоза ге. Надо делать и статейка в помощь.
    Спасибо.

    0

    Андрей Сенс

    6 окт. 2013 09:16

    #

    Меня интересует только один вопрос, сколько проработает ремкомплект и какого он качества. Ведь в процессе работы в цилиндре появляется выработка, но статья отличная! Спасибо за информацию

    9

    Замена главного и рабочего тормозного цилиндра на автомобилях ВАЗ

    Эффективность работы тормозов автомобиля зависит от состояния всех ее элементов, и при любых признаках неисправностей в тормозной системе нужно производить ремонт.

    • 1 Устройство тормозной системы ВАЗ
    • 2 Неисправности, происходящие в тормозах
    • 3 Замена главного тормозного цилиндра
    • 4 Замена тормозного цилиндра 2114
    • 5 Замена заднего тормозного цилиндра
    • 6 Замена тормозного цилиндра 2107
    • 7 Замена тормозного цилиндра ВАЗ 2109
    • 8 Замена тормозного цилиндра 2110
    • 9 Замена переднего тормозного цилиндра
    • 10 Замена тормозного цилиндра ВАЗ 2101-07
    • 11 Замена манжета тормозного цилиндра
    • 12 Прокачка
    • 13 Некоторые советы

    Замена тормозного цилиндра – работа несложная, но крайне важная, ездить с неисправными тормозами категорически запрещено. Диагностику и ремонт тормозной системы (ТС) необходимо проводить своевременно, от исправности тормозов зависит безопасность движения.

    Устройство тормозной системы ВАЗ

    Тормозная система автомобилей тольяттинского производства устроена достаточно просто, ТС состоит из следующих основных деталей:

    • педали, нажатием на которую достигается торможение;
    • главного тормозного цилиндра (ГТЦ), он передает усилие нажатия педали через гидравлику рабочим цилиндрикм, соответственно, и колесам. ГТЦ ВАЗ – двухконтурный, контуры разделены для передачи давления жидкости на передние и задние колеса;
    • вакуумного усилителя, облегчающего усилие нажатия педали;
    • трубок, которые соединяют между собой элементы ТС;
    • рабочих тормозных цилиндров (РТЦ);
    • колодок (барабанов) и дисков;
    • распределителя (регулятора давления) тормозов.

    При нажатии на педаль тормоза поршень в ГТЦ сжимает тормозную жидкость и передает ее давление к РТЦ. Поршни рабочих цилиндриков под воздействием гидравлики разжимаются, придвигая колодки к дискам или барабанам. Движение колес замедляется, и таким образом происходит торможение автомобиля.

    Неисправности, происходящие в тормозах

    Периодически в ТС возникают различные неисправности, также нередко выходит из строя рабочий и главный цилиндр. В РТЦ происходят следующие поломки:

    • заклинивает поршенек в одном из положений;
    • изнашивается внутренняя поверхность;
    • выходят из строя уплотнительные манжеты (рвутся или разбухают).

    Основной признак неисправного состояния – появление подтеков (течи) тормозной жидкости (ТЖ) из РТЦ. Если колодки изношены до голого металла, поршни в РТЦ выдвигаются слишком далеко, в результате может вытечь «тормозуха», и тормоза пропадут.

    В ГТЦ также может заклинивать поршень, изнашиваться или ржаветь внутренняя полость механизма, пропускать манжеты. Признаки неисправности ГТЦ следующие:

    • при торможении «проваливается» педаль тормоза (ПТ), пропадает эффективность нажатия, обычно такое происходит при небольшой утечке из ГТЦ;
    • торможение происходит в самом конце хода педали, и на ПТ приходится несколько раз нажать, чтобы произвести торможение;
    • нет тормозов на передние или задние колеса, такое происходит в случае, если не работает один из контуров ГТЦ.

    Ездить с неисправными рабочим и главным тормозными цилиндрами нельзя, детали следует незамедлительно поменять.

    Замена главного тормозного цилиндра

    Замену ГТЦ на автомобилях ВАЗ-классика (2101-07) произвести несложно, эту работу можно сделать самостоятельно. Для выполнения подобной операции потребуется инструмент:

    • ключ на 10 (или специальный прокачной ключ);
    • крестообразная отвертка;
    • комбинированный ключ на 13 (можно еще дополнительно использовать для удобства головку с воротком и с трещоткой).

    Яму или подъемник для выполнения работ использовать необязательно, замену можно произвести на улице в сухую погоду или в гараже. Работу следует выполнять в следующей последовательности:

    голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
