Как подключить усилитель к магнитоле без тюльпанов

Как подключить усилитель к магнитоле без тюльпанов

Как подключить сабвуфер к штатной магнитоле?

Есть три варианта подключения сабвуфера к штатной магнитоле: вывести линейный выход из него, воспользоваться отдельным высокоуровневым преобразователем или же подключиться к входам высокого уровня в усилителе. Рассмотрим их ниже.

Первый вариант

В первом варианте производится процедура, которую называют «выпаять линейники». При этом головное устройство снимается с автомобиля, разбирается, а с его платы выводятся линейные низкоуровневые выходы.

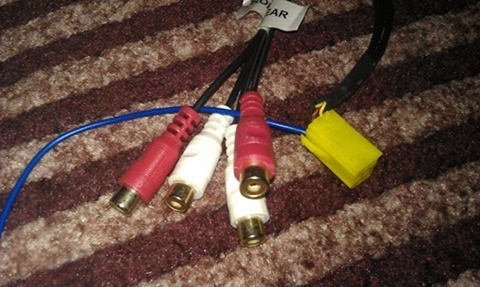

Они выглядят как два обычных RCA-разъёма. После такой операции к ним можно подключать усилитель, а к усилителю — сабвуфер.

Человек, далёкий от электроники, вряд сможет сделать такое самостоятельно. Поэтому проще снять головное устройство и отнести к людям, занимающимся ремонтом автомобильного аудио. После фразы «мне нужно выпаять линейники» обычно у специалистов вопросов не возникает.

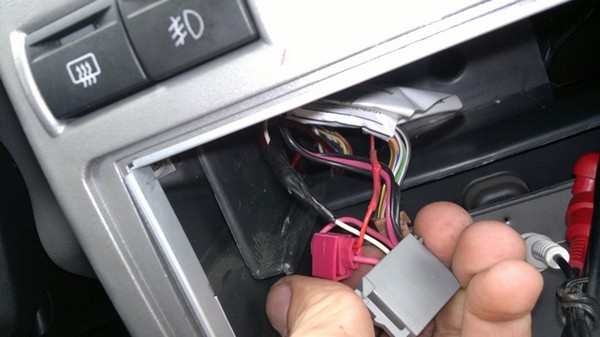

Небольшой сложностью может быть процесс снятия штатной магнитолы. Сначала кажется, что это непосильная задача. На самом деле тут всё просто. Нужно всего лишь прочитать инструкцию, если она есть. Или найти на просторах интернета руководство по снятию ГУ. Часто люди выкладывают фотографии или видеозаписи, которые помогут вам в этом.

Обычно для того, чтобы снять штатную магнитолу, нужно отсоединить переходную рамку, если есть такая необходимость. Затем, с помощью двух или четырёх спиц, которые вставляются в небольшие отверстия на магнитоле, отщёлкиваются фиксаторы и ГУ снимается. Вместо спиц можно использовать другие подручные средства, например, тонкие металлические полоски или что-то другое, в зависимости от модели головного устройства.

Второй вариант

Второй вариант ещё проще. За сумму, которая может составлять от $20 до $100, приобретается высокоуровневый преобразователь, представляющий из себя пластиковую коробочку с торчащими из неё проводами.


С одной стороны — «тюльпаны», с другой — провода для акустики. Например:

  • Audio Control LC7i,
  • Connects 2,
  • Hollywood HLC 3,
  • Helix AFC Competition,
  • Helix AAC Active,
  • Carpower FGA 22HQ,
  • Stinger SG N12 и другие похожие модели.

Потом нужно найти провода, идущие на задние динамики. Обнаружить их можно непосредственно на выходе из головного устройства. Чтобы узнать, что это нужные вам провода, ищите распиновку для вашей модели ГУ.

Также их можно отыскать в области центральной стойки, перед их проходом в дверь, это будет даже проще. Провода для акустики подключаются к преобразователю с одной стороны. А «тюльпаны», с помощью межблочного кабеля, соединяются с линейным входом усилителя.

Третий вариант

Третий вариант — подключить провода, идущие к задним динамикам, к высокоуровневым входам на усилителе, если они есть в наличии. Если сабвуфер активный, то есть — со встроенным усилителем, входы высокого уровня в нём также могут присутствовать.

Найти акустические провода, которые идут к задним динамикам можно так же, как и во втором варианте. Причём отрезать их полностью необязательно. Достаточно снять изоляцию и, без разрезания кабеля, подсоединить сабвуферный усилитель.

Конечно, если динамики находятся в задней полке, а сабвуфер в багажнике, то лучше выбрать что-то одно. Совместная работа «саба» и задних динамиков не рекомендуется, так как низкочастотный динамик будет мешать полочным динамикам, ухудшая их звук.

Если же динамики находятся в задних дверках, их можно не отключать, а сначала послушать.

Важные моменты

В конце резюмируем все главные аспекты, которые нужно соблюсти чтобы правильно и безопасно подключить усилитель:

  1. Подбирайте силовой кабель достаточного сечения, лучше с запасом.
  2. Правильно подберите предохранитель.
  3. Все контакты должны быть зачищены и крепко затянуты или обжаты (чем больше площадь контакта тем лучше).
  4. Выбивайте качественную медную проводку.
  5. Защищайте кабеля от повреждений с помощью дополнительной изоляции.
  6. Укладывайте акустическую и сигнальную проводку как можно дальше от силовой (питающей).

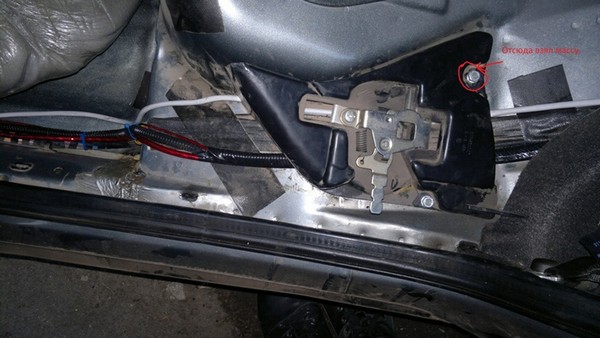

  7. Если у вас несколько усилителей и минус взят с кузова, то контакт для всех делайте в одной точке.
  8. Все подключения проводите на обесточенной системе (откинутой плюсовой клемме с АКБ).

Когда автовладельцев не устраивает звучание автомобильной магнитолы, в автомобиль устанавливается дополнительное оборудование. Это могут быть следующие узлы:

  • Усилитель
  • Кроссоверы
  • Акустические системы
  • Сабвуфер

Такой набор технических средств позволяет не только повысить громкость звучания, но намного повысить качество воспроизведения музыки. Вопрос, как подключить автомобильный усилитель, не прост, как кажется. В самом простом варианте используется УНЧ и две фронтальные колонки, обеспечивающие качественное стереофоническое звучание. Более сложный вариант подразумевает подключение двух фронтальных и двух тыловых акустических систем. Максимальная комплектация реализуется по схеме 4+1 и включает в себя четыре колонки и сабвуфер. Кроме того в автомобильной системе предусматриваются кроссоверы, которые являются регулируемыми фильтрами высоких и низких частот. Они так же выполняют функцию частотного разделения сигнала на отдельные динамики по каждому каналу.

Часто при подключении бортовой электроники возникают различные проблемы. Обычно сложности возникают при подаче питания на выходное устройство и подстыковка к нему акустических систем. Подключение автомобильного усилителя можно выполнить самостоятельно, но для этого нужно иметь элементарные навыки в электротехнике и работе с инструментом. Чаще всего в динамиках прослушивается треск от работы системы зажигания, а звук в колонках искажённый с ограниченными высокими частотами. Причин, которые вызывают такие недостатки, может быть несколько. Часто на качество звука влияет плохое качество усилителя и колонок, когда технические средства приобретаются с рук, но бывает, что брендовая техника звучит очень плохо. Правильное подключение усилителя в авто позволит избавиться от всех проблем.

Схема подключения сабвуфера к штатной магнитоле

Схема подключения выглядит элементарно:

— ГУ (провода, идущие на задние динамики, обозначаются на схемах, как RR+- и RL+-) — преобразователь сигнала — внешний усилитель.

Если же используются высокоуровневые входы на усилителе, то ещё проще:

— ГУ — усилитель. На усилителе входы высокого уровня обозначены, как Hi Level Input, Hi Input или Speaker Level Input.

Как сделать сабвуфер своими руками

Подключить усилитель в авто

Чтобы знать, как правильно подключить автомобильный усилитель звука в машине нужно разбираться в маркировке соединительных кабелей. В автомобильных технических системах принято использовать американский стандарт сечения проводов – AWG. Там сечение провода меняется от самого тонкого «8Ga» — диаметром 3,2 мм до «0Ga» диаметром 8,2 мм. Есть ещё более тонкие провода, которые маркируются цифрами 10, 12 или 16, но в мощных звуковых устройствах они не используются. При выборе сечения провода учитывается так же длина рабочего отрезка. Так как звуковое оборудование часто размещается в багажнике автомобиля, то рассматривается длина проводов порядка 5 метров. При токе 20 ампер и длине рабочего отрезка 5 метров, нужно выбирать провод сечением «4Ga», что соответствует диаметру 5.18 мм. Сечение такого кабеля равняется 21,15 мм2.

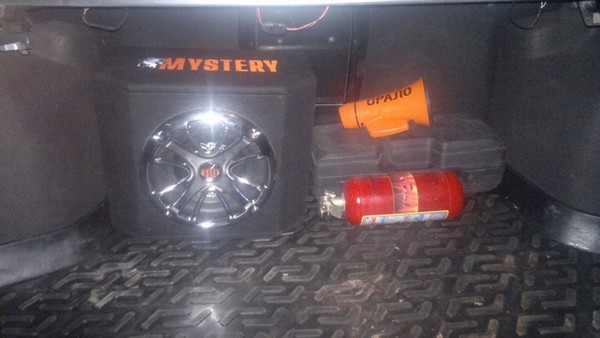

Установка сабвуфера на Солярис

Установка сабвуфера

, демонтаж
магнитолы солярис
,
подключение
усилителя (моноблока),
подключение
усилителя.

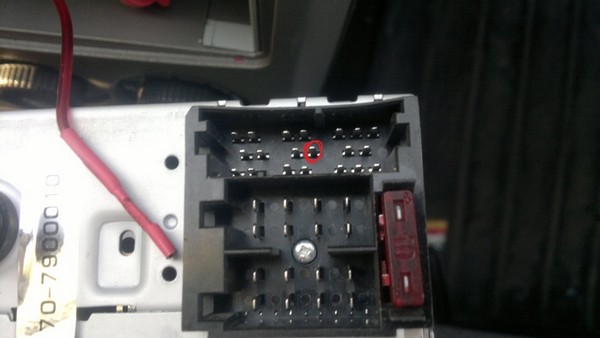

привет. подскажи, какого цвета провод REM и как он проходит? просто такая ситуация… не желаю снимать магнитолу. как то желал отыскать провод. знать бы его цвет хотя бы.

Привет, желтоватый точно, помойму без всяких полос

, если что иголкой проткни и прозвони на кузов мультиметром при выключеном зажигании и с вкл.

Вот я поспешил, не дождался твоего ответа. Я запитался от желтоватого провода без всяких полос, однако усилитель отрубается, когда зажигание выкл, ГУ работает(((

И вроде также у меня и по образу всех, чуток провернул ключ усилитель врубается однако приборы еще не загорнлись, позже еще провернуть то врубается зажигание и загараются лампочки, у тнбя так?

Вот я поспешил, не дождался твоего ответа. Я запитался от желтоватого провода без всяких полос

, однако усилитель отрубается, когда зажигание выкл, ГУ работает(((

Почему стандартный вариант не подходит

В штатной инструкции есть сведения о разъёмах, установленных на задней стенке магнитолы. Сигнальный разъём, который обозначен буквой «C», содержит три группы контактов. Группа «1-6» – как раз то, что нужно, чтобы подключать внешнее оборудование. Взяв сигнал с контактов 1 и 2, его можно подать на низковольтные входы, протянув проводник с «массой» от контакта 3. Такой вариант является стандартным.


Распайка разъёма сенсорной магнитолы

Однако, не спешите покупать клеммник, подходящий для указанного разъёма. Он нам не понадобится. Согласно отзывам, стандартный вариант подключения обладает недостатками:

  1. Любое внешнее устройство (усилитель) вместе с полезным сигналом получает высокочастотные наводки. Речь идёт об использовании разъёма C;
  2. Казалось бы, ВЧ-наводки не страшны для сабвуфера. Однако, соединив его входы с контактами 2/3, можно наблюдать следующий эффект: при запуске мотора, от динамика идёт гул.

Указанные дефекты являются неустранимыми. Однако, никто не мешает использовать высоковольтные выходы (разъём B). Но так как сабвуфер снабжён низковольтным входом, потребуется выполнить согласование. Забегая вперёд, скажем: предполагается использование трансформатора.

Нареканий к качеству продукции, выпускаемой , в действительности быть не может. Если подключать магнитолу вне кузова авто, указанные дефекты отсутствуют.

Подготовка перед подключением

Установка сабвуфера в машину далеко не десятиминутное дело. Для того чтобы сделать все правильно и качественно может потребоваться несколько часов. Прежде чем приступать к установке сабвуфера следует заранее приготовить инструменты и материалы, которые понадобятся в ходе работ. Нам понадобятся:

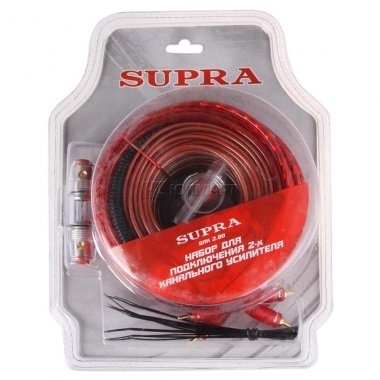

  • Провода для питания системы;
  • «Провода-тюльпаны»;
  • Плюсовой провод для соединения усилителя и автомагнитолы;
  • Предохранитель;
  • Конденсатор.

Также потребуется ряд инструментов, без которых также не обойтись при установке сабвуфера:

  • Набор гаечных ключей;
  • Изолирующая лента;
  • Лезвие или ножик;
  • Стяжки;
  • Разводной ключ;
  • Кусачки и плоскогубцы.

Установка сабвуфера на Солярис

Установка сабвуфера

, демонтаж
магнитолы солярис
,
подключение
усилителя (моноблока),
подключение
усилителя.

привет. подскажи, какого цвета провод REM и как он проходит? просто такая ситуация… не желаю снимать магнитолу. как то желал отыскать провод. знать бы его цвет хотя бы.

Привет, желтоватый точно, помойму без всяких полос

, если что иголкой проткни и прозвони на кузов мультиметром при выключеном зажигании и с вкл.

Вот я поспешил, не дождался твоего ответа. Я запитался от желтоватого провода без всяких полос, однако усилитель отрубается, когда зажигание выкл, ГУ работает(((

И вроде также у меня и по образу всех, чуток провернул ключ усилитель врубается однако приборы еще не загорнлись, позже еще провернуть то врубается зажигание и загараются лампочки, у тнбя так?

Вот я поспешил, не дождался твоего ответа. Я запитался от желтоватого провода без всяких полос

, однако усилитель отрубается, когда зажигание выкл, ГУ работает(((

Как подключить сабвуфер к автомагнитоле – создаем мощный звук

Установку и подключение низкочастотного динамика – сабвуфера – нельзя назвать легким процессом. Во-первых, сабвуфер занимает приличное место, ввиду своих немалых размеров, а во-вторых, сам процесс подключения требует определенных навыков и знаний в автоэлектрике.

1 Сабвуфер – типы устройства

Современные сабвуферы разделяются на два типа. Первый называется пассивным и представляет собой мощный динамик, облаченный в деревянный корпус. Никаких дополнительных устройств и систем в этом самом деревянном корпусе нет, поэтому подключать динамик к штатной акустической системе напрямую нельзя, так как это спровоцирует короткое замыкание и выведет из строя всю систему.

Поэтому для установки и подключения сабвуфера к штатной магнитоле необходимо использовать дополнительный усилитель, который будет принимать часть сигнала на себя. Однако, конструктивные особенности и электронная схема некоторых современных автомагнитол предполагают наличие штатного усилителя, к которому можно подключать пассивный сабвуфер. Правда, в этом случае необходимо убедиться, что мощность динамика ниже мощности встроенного усилителя.

Что касается второго типа сабвуферов, то они имеют встроенный в конструкцию усилитель, однако их цена на рынке в несколько раз выше. Бюджетный, но и более трудоемкий процесс – установка и подключение пассивного сабвуфера.

2 Установка и подготовка к подключению

Перед тем, как заняться подключением сабвуфера, его необходимо правильно установить в автомобиль. Для установки своими руками вам потребуется набор инструментов, непосредственно сам низкочастотный динамик и, конечно, время. Из инструментов потребуются – стяжки, усилитель, изолента, нож, плоскогубцы, набор отверток и ключей, а также кабели различных сечений. Перед началом установки необходимо отрубить клемму с аккумуляторной батареи.

Установка начинается с проводки силового провода, который находится в передней части автомобиля. Как правило, сабвуферы устанавливают в багажнике, чтобы не терять место в салоне. Силовой провод нужно аккуратно проводить из-под капота в багажное отделение. На некоторых моделях машин это можно сделать через технологическое отверстие в перчаточном ящике. Если его нет, имеет смысл аккуратно просверлить отверстие самостоятельно. Цвет плюсового провода на множестве моделей автомобилей красный.

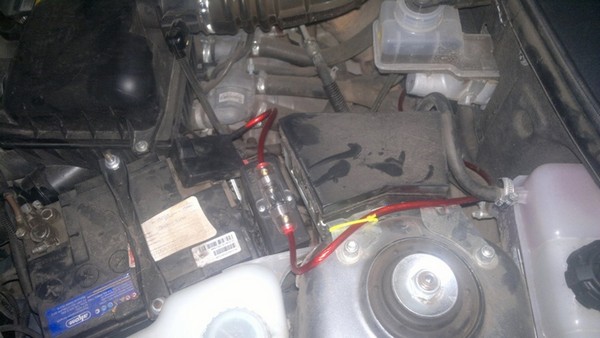

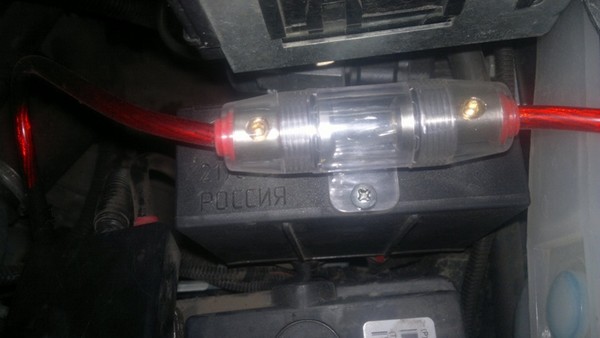

После необходимо установить дополнительный предохранитель, который будет располагаться рядом с клеммой аккумуляторной батареи.

Кроме того, часть плюсового провода, которая находится в моторном отсеке, необходимо дополнительно изолировать с помощью изоленты или гофры. Для бесперебойной работы рекомендуется установить и специальный конденсатор, чтобы предотвратить скачки напряжения электросети автомобиля после подключения сабвуфера к автомагнитоле. Однако подключение конденсатора можно не проводить, если мощность усилителя менее 350 Ватт. Что касается минусового провода, то его, как правило, подключают к стальному элементу кузова, фиксируют гайкой или болтом.

3 Подключение сабвуфера к штатной автомагнитоле

Далее необходимо демонтировать магнитолу – внимательно рассмотрите все выходы и ищите красные или желтые с надписью SW. После этого выходы необходимо соединить с проводами, идущими от усилителя, при этом не забывая отдельно подключить провод SRC – тонкий провод питания сабвуфера (чаще всего голубого цвета). После подключения RCA кабелей – «тюльпанов» – необходимо провести их к соответствующим разъемам на усилителе, также не забывая про провод питания сабвуфера.

Некоторые владельцы автомобилей предпочитают подключать провода от усилителя напрямую на аккумулятор, в этом случае усилок будет получать постоянное напряжение в 12 Вольт, однако это приведет к скорому выходу из строя блока АКБ. В случае, если усилитель двухканальный, необходимо подключить провода от сабвуфера к обоим каналам для оптимального распределения мощности. В процессе установки необходимо также правильно расположить провода в салоне автомобиля, спрятав их под боковую обшивку, при этом не защемив и не повредив соединения.

Обшивку снимать не обязательно, в некоторых местах ее достаточно поддеть и закрепить на место. В конце можно подключать снятую клемму к аккумулятору и тестировать систему. Если вы сомневаетесь в возможности самостоятельно осуществить подключение сабвуфера к магнитоле, то лучше доверить данный процесс профессиональным автоэлектрикам, которые также помогут вам настроить необходимые параметры для качественной работы низкочастотного динамика и усилителя.

Подключение сабвуфера в автомобиле: что нужно знать

Как показывает практика, многие автовладельцы меняют как штатную магнитолу, так и акустику на улучшенные аналоги. Также возможны варианты, когда акустика остается штатной, однако вся система дополняется сабвуфером.

При этом саб является важным элементом, так как его задачей является воспроизведение самых низких частот. В результате правильно установленный и настроенный сабвуфер способен сделать звук в машине мощным и объемным.

В этой статье мы рассмотрим, как выполняется установка сабвуфера в автомобиле, как подключить сабвуфер к усилителю, выполнить подключение сабвуфера к магнитоле и т.д.

Сабвуфер в машину: особенности и отличия

Итак, улучшить звучание в машине можно при помощи установки активного сабвуфера или пассивного сабвуфера. Прежде всего, на начальном этапе важно подобрать сабвуфер по мощности. Если же говорить об особенностях, существует несколько типов сабвуферов, однако зачастую в машины устанавливается пассивный или активный саб.

В свою очередь, активный саб является полностью готовым и универсальным решением (динамик, фильтр и усилитель заключены в корпус). Подобные устройства проще подключить (достаточно подключить питание и подать звуковой сигнал).

Однако часто интегрированные компоненты в устройстве активного саба низкого или среднего качества. Например, встроенный усилитель в «активнике» зачастую будет хуже по качеству и слабее по мощности по сравнению с внешними усилителями для пассивного сабвуфера.

С учетом сказанного выше, при покупке сабвуфера стоит обратить внимание на то, что пассивный сабвуфер изначально дешевле активного, при этом требуется отдельно приобретать усилитель и НЧ-фильтр. В результате такой комплект хорошего качества получается дороже по стоимости, чем готовый активный саб.

При этом возможность выбора компонентов позволяет получить более мощное и качественное звучание, тогда как активный сабвуфер является бюджетным решением со средними показателями.

Подключение сабвуфера: схема

Разобравшись с видами сабов, можно переходить к тому, где установить сабвуфер, а также как установить сабвуфер в машину и подключить его к магнитоле, к усилителю и т.д.

Кстати, в хэтчбек или минивен не обязательно ставить саб с большой мощностью, как в седане, так как багажное отделение фактически не отделено от салона. В этом случае устройство может меньшим по размеру и более компактным, при этом мощности будет достаточно.

Подключение пассивного сабвуфера

Теперь перейдем к монтажу. Для монтажа пассивного сабвуфера необходимо иметь:

  • проводку (питание, «тюльпаны», плюсовой провод к усилителю и автомагнитоле);
  • предохранитель и конденсатор;
  • плоскогубцы и кусачки, изоленту, стяжки;
  • нож, набор гаечных ключей, разводной ключ, отвертку плоскую и крестовую;

Одним из важнейших этапов является прокладка кабеля питания к усилителю. С учетом того, что сабвуфер обычно ставится в багажнике, а усилитель крепится рядом, провода прокладываются через салон машины от источника питания.

  1. Перед выполнением всех работ нужно снять клеммы с АКБ, чтобы избежать рисков короткого замыкания. Обратите внимание, обычно акустику подключают через кроссовер к усилителю, а также к магнитоле

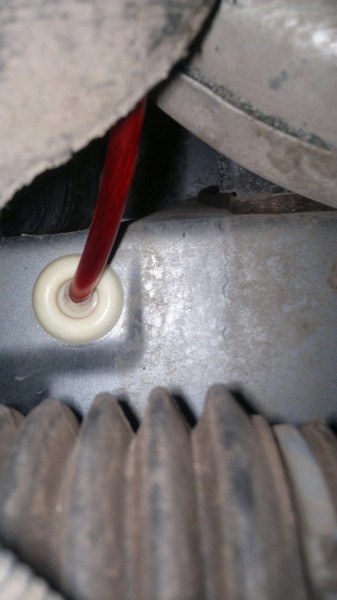

  2. Сначала нужно найти жгут проводов, идущих в салон из подкапотного пространства. Часто отверстие, через которое проходят провода в салон, закрыто заглушкой. Если отверстия в кузове нет, его нужно просверлить отдельно.

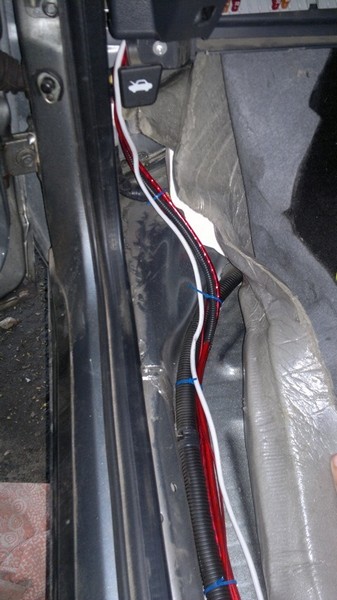

  3. Затем следует по салону провести кабель питания. Чтобы это сделать, потребуется в отдельных местах снимать обшивку, накладки порогов и т.д. Провод питания следует проводить без заломов и изгибов.
  4. К сабу питание подключается с учетом соблюдения полярности. Проложив питание, усилитель нужно соединить с магнитолой. В этом случае нужны провода «тюльпаны» и провод, управляющий питанием усилителя.
  5. Магнитолу следует извлечь из шахты, «тюльпаны» подключаются по цветам разъемов. Чтобы сабвуфер и магнитола включались одновременно, тогда используется соответствующий плюсовой провод. Далее провода и силовой кабель проводятся через салон и подключаются к усилителю. Сам усилитель подключается к сабвуферу путем соединения каналов усилителя с сабом.

Также при подключении питания на магнитолу, питание подается и на усилитель, чтобы реализовать одновременное включение магнитолы и усилителя. Еще добавим, что часто в схеме установки используется конденсатор. Как правило, он нужен в том случае, если усилитель имеет максимальную мощность от 400 Вт.

Ставить конденсатор модно как под капотом, так и ближе к усилителю или сабвуферу. Конденсатор нужен для того, чтобы избежать быстрой разрядки АКБ при прямом подключении усилителя на аккумулятор.

Подключение сабвуфера к магнитоле без усилителя

Также отметим, некоторые автовладельцы интересуются, как подключить сабвуфер к штатной магнитоле или магнитоле без усилителя. Обратите внимание, подключить саб к магнитоле без усилителя можно, но делать этого не рекомендуется.

Такое подключение «убивает» как НЧ головку сабвуфера, так и усилитель магнитолы. Прежде всего, в этом случае вместо низких частот на саб будет идти полный сигнал, также из строя может выйти усилитель магнитолы, который попросту не способен работать под большой нагрузкой.

Подключение активного сабвуфера

Схема подключения сабвуфера активного типа проще по сравнению с пассивными сабвуферами. В этом случае также нужны силовые провода и провода для передачи аудио сигнала. Силовой провод напрямую подключается на «плюс» аккумулятора, при этом важно, чтобы такой провод имел соответствующее сечение (чем больше, тем лучше).

Также в цепь питания ставится предохранитель, способный защитить от короткого замыкания, перегрузок и т.д. Предохранитель лучше ставить под капотом, ближе к аккумулятору. При этом должен быть обеспечен свободный доступ к данному элементу.

Обратите внимание, далеко не всегда такой выход есть на магнитолах. По этой причине необходимо рассмотреть подключение сабвуфера к магнитоле без линейного выхода. На деле, сами разъемы линейного выхода это «тюльпаны».

При этом на автомобильных усилителях есть линейные входы и выходы, на которые сигнал можно подать с выходов на динамики. Получается, если на магнитоле нет линейного выхода, сабвуфер подключается через высокоуровневый вход через простой акустический провод. Главное, соблюдать полярность подключения.

Однако бывает и так, что на усилителе или активном сабвуфере такого входа нет. В подобной ситуации решением является адаптер высокого уровня. Фактически, это преобразователь (конвертер) уровня сигнала.

Такое устройство подключается на выход магнитолы, после чего с адаптера берется линейный сигнал, подаваемый на усилитель. Различные адаптеры позволяют также отрегулировать уровень сигнала, благодаря чему после подстройки удается подать сигнал без искажений.

Как подключить сабвуфер от домашней акустики к магнитоле в машине

Как показывает практика, часто владельцы предпочитают самый бюджетный вариант небольшого улучшения звука в авто. Речь идет о подключении сабвуфера (например, от домашнего кинотеатра) к автомагнитоле.

Данное подключение можно реализовать путем подачи питания через инвертор 12/220В. Еще одним вариантом является прозвон тестером и обнаружение подходящих контактов на плате усилителя (+12В), которые необходимы для подключения сабвуфера.

Решив вопрос с питанием, необходимо подать сигнал на вход сабвуфера. Сигнал берется с линейного выхода магнитолы, для соединения магнитолы и саба нужен экранированный провод.

Советы и рекомендации

Как видно, существует несколько вариантов и схем подключения сабвуфера. При этом также добавим, что автомобильную акустику и сабвуфер также в ряде случаев подключают через кроссовер.

Если подключать сабвуфер через кроссовер автомобильный, можно заметно улучшить качество звука. Прежде всего, кроссовер является устройством, которое делит частотный диапазон, выполняя функции частотного фильтра.

Что касается самих кроссоверов, они бывают активными, пассивными, однополосными и двухполосными. Пассивные дешевле и намного проще по конструкции, не имеют активных элементов.

Фактически, такой кроссовер это катушка индуктивности, емкость и сопротивление. В результате устройство снижает мощность сигнала, выдерживает меньшие пиковые нагрузки и быстрее выходит из строя. Подключается данный тип кроссоверов перед самим динамиком.

В свою очередь, активный кроссовер стоит дороже, ставится перед усилителем. Такой фильтр отличается от пассивного возможностью точной и детальной настройки срезов частот.

То же самое можно сказать и о креплении оборудования. Все элементы, в том числе и акустика, усилители, кроссоверы, сабвуфер, магнитола и другие элементы должны быть надежно закреплены.

Запрещено игнорировать необходимость установки предохранителя. Предохранители должны подбираться с учетом мощности, энергопотребления и других паспортных характеристик устройств, которые устанавливаются и подключаются в автомобиле.

Что в итоге

С учетом приведенной выше информации становится понятно, что в комплексе с другими решениями правильно подобранный и грамотно установленный сабвуфер позволяет получить качественный звук в автомобиле.

Напоследок отметим, что опытные специалисты рекомендуют использовать пассивные сабвуферы, так как в этом случае можно подобрать отдельные элементы (НЧ динамик, усилитель на саб и т.д.). Хотя стоимость подобного решения будет выше, чем покупка и установка активного сабвуфера, качество звука на деле окажется намного лучше (при условии грамотного подбора и установки, а также настройки саба).

Как самому подключить магнитолу в машине: размеры магнитол, переходные рамки. Особенности подключения магнитолы, если разъем не подходит. Рекомендации.

Автовключение ближнего света при запуске двигателя: доступные решения. Как реализовать автоматическое включение фар, схемы, особенности установки, советы.

Установка автозапуска двигателя на автомобили с коробкой механика и автомат: что нужно знать. Как пользоваться автозапуском на МКПП и АКПП. Рекомендации.

Сигнализация Starline A91: установка, эксплуатация и настройка. Как прописать в память сигнализации новый брелок, настройки автозапуска Starline.

Блок дистанционного автозапуска двигателя: основные функции. Безопасность использования модуля автозапуска ДВС, взаимодействие с автосигнализацией и иммо.

Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.

Как подключить и установить сабвуфер

Многих владельцев автомобилей не устраивает звучание установленной магнитолы. Чтобы исправить ситуацию, можно дополнительно установить активный или пассивный сабвуфер. Монтаж оборудования легко провести собственноручно, только для этого необходимо подобрать подходящие материалы, изучить схему подключения и пошаговый алгоритм процесса.

Где устанавливать

Установка сабвуфера может стать настоящей проблемой, так как здесь выбор места зависит от модели автомобиля. Если необходимо оборудовать им минивэн или хэтчбек, то отлично подойдет багажник машины. В случае с седаном придётся проводить установку в подлокотнике или на задней полке. Наиболее неудобным для сабвуфера считается кабриолет, потому что у него очень маленький багажник.

Подключение пассивного сабвуфера

Вся установка займет не менее 1-3 часов, все зависит от опыта водителя и марки самой машины. Самый сложный этап — прокладывание кабеля питания к усилителю. Поскольку обычно установка проводится в багажнике, то все провода придётся прокладывать через салон к аккумулятору. Поэтому до начала всех работ необходимо снять с АКБ клеммы, иначе может случиться короткое замыкание.

Монтаж сабвуфера выглядит следующим образом.

  1. Для начала необходимо отыскать в машине технологическое отверстие для прокладывания кабеля. Обычно оно закрыто особой заглушкой, которую следует снять. На автомобилях отечественного производства отверстие может отсутствовать, тогда его придется проделать самостоятельно при помощи дрели. После окончания установки лучше провести уплотнение отверстия герметиком. А также дополнительно вставить в отверстие кусок шланга, чтобы избежать перетирания.
  2. В пространстве под капотом проводка может быть закрыта в штатном жгуте для вывода в салон. Поэтому на некоторых участках может потребоваться ее частичное снятие и накладка порогов. Возможно, в определенных местах также придется снять обшивку. Следите за тем, чтобы не происходило защемление проводов, не появлялись изломы. Не забудьте после окончания работ вернуть все облицовочные элементы на место.
  3. Для доступа к багажнику придется найти отверстие в кузове, либо проделать его самостоятельно. Не забудьте, что устройства необходимо подключать с соблюдением полярности.
  4. Теперь нужно подсоединить усилитель к магнитоле. Для этого возьмите провода «тюльпан», которые обычно идут в комплекте, а также провод, обеспечивающий сабвуферу питание. Если необходимо демонтировать магнитолу, используйте специальные ключи, либо нож или подходящую по размеру отвертку.
  5. Провода «тюльпан» соедините с разъемами согласно цветам. Если требуется, чтобы магнитола включалась одновременно с сабвуфером, задействуйте соответствующих плюсовой провод.
  6. Теперь можно пропустить провода с кабелем через салон и подсоединить «тюльпан» к усилителю.
  7. Если к магнитоле подходит питающий провод, то его следует подвести и к усилителю, чтобы два устройства могли включаться одновременно. Для этого найдите клемму и соедините ее с проводом питания магнитолы.
  8. После этого можно подсоединить сабвуфер к усилителю. Если необходимо монтировать двухканальный усилитель, подключите оба канала к устройству для распределения мощности.

В обычной ситуации конденсатор можно не устанавливать, но если мощность вашего усилителя больше 400 Вт, то подключение этой детали необходимо. В качестве места расположения можно выбрать багажник или моторный отсек.

Если подключить его напрямую к аккумулятору, то будет тратиться огромное количество энергии. Это приведет к быстрой разрядке батареи. Если на автомобиле ездят на небольшие расстояния, придется часто подзаряжать аккумулятор.

Как подключить активный сабвуфер

Наиболее распространенный способ подключения активного сабвуфера выглядит следующим образом.

  1. Используйте для монтажа силовые и сигнальные провода. Плюсовой силовой провод с большим сечением подключите к знаку «+» на аккумуляторе.
  2. Затем по цепи питания следует установить предохранитель, чтобы защитить технику от возможных перегрузок и коротких замыканий. В качестве места расположения лучше выбрать область моторного отсека как можно ближе к АКБ. В этой ситуации легко обеспечить к нему быстрый и свободный доступ.
  3. Минусовой провод следует надежно подсоединить с кузовом машины, используя для этого ближайшую точку. В итоге должно получиться соединение между GND сабвуфером и массой кузова со знаком «-».
  4. Если на магнитоле присутствуют отдельные разъемы, то провести коммутирование с активным сабвуфером будет проще. В таком случае необходимо лишь проложить коаксиальный кабель в экране с соответствующим разъемом. С одной стороны он будет подходить к выходу SubOut магнитолы, а с другой соединяться с Lineln сабвуфера.

Подключение сабвуфера к магнитоле без линейного выхода

В некоторых ситуациях владелец машины может столкнуться с тем, что на его штатном устройстве нет линейного выхода для соединения с пассивным или активным усилителем. В таком случае следует отыскать на устройстве входы высокого уровня, на них также возможно подавать сигнал с выходов.

Для подсоединения к таким входам используются обычные акустические провода. Только обязательно нужно следить за правильной полярностью подключения. Если на устройстве нет и таких входов, то в качестве решения можно приобрести адаптер высокого уровня, который представляет собой конвертер уровня сигнала. Эту деталь подключают к выходу магнитолы, а от адаптера берут линейный сигнал для усилителя. В зависимости от типа выбранного адаптера можно путем подстройки регулировать уровень сигнала, чтобы убрать искажения.

Подключение сабвуфера от компьютера к магнитоле

Иногда водителя не устраивает качество звука в машине, тогда приходится искать способы его улучшения. Для этого часто используют компьютерный сабвуфер. Устройство можно подсоединить двумя методами: при помощи подачи питания через 12/220В, либо через нужные контакты (+12В) на плате усилителя. Если есть опыт в радиотехнике, можно разобраться с питанием при помощи тестера и подать аудио сигнал на вход сабвуфера. Для этого его придется взять с линейного выхода магнитолы с помощью длинного экранированного кабеля.

Подключение через кроссовер

При помощи кроссовера можно разделить частоты по диапазонам, то есть отфильтровать их. Это особенно пригодится для динамиков, которые в народе называют «пищалки». Без фильтра частот на головки динамика подаются сигналы от всего частотного диапазона (от НЧ до ВЧ), и качество музыки становится хуже. Существуют кроссоверы активного и пассивного типа, а также одно- и двухполосные.

При подключении новых приборов к автомобилю нужно соблюдать технику безопасности. Отключите клеммы аккумулятора для обесточивания оборудования, используйте уплотнители и электроизоляционную ленту для надежного соединения, а также следите за качеством проводов. Эти рекомендации помогут сделать звук в машине более качественным, и не позволят сомневаться в пожарной безопасности.

Как подключить усилитель и сабвуфер к штатной магнитоле Lada XRAY

Штатная магнитола на Lada XRAY досталась от Renault и называется Media Nav Evolution. Если собираетесь подключить к ней усилитель или активный сабвуфер, то стоит учитывать, что французская аудиосистема не имеет линейных выходов.

Поэтому любители громкой музыки чаще всего подключают усилитель на выходы задних динамиков. Рассмотрим процесс в деталях.

Типичная схема подключения силовой проводки усилителя:

  • сила тока предохранителя должна соответствовать сечению кабеля.
  • конденсатор нужен для предотвращения падений напряжения, вызванных глубоким басом.
  • провод из моторного отсека прокладываем через отверстие вместе с тросом капота.

Статьи о Лада Х Рей

Многие владельцы Lada XRAY подключают управляющий провод усилителя к разъему магнитолы (как снять Media Nav) одним из способов:

  • к желтому проводу с разъема магнитолы (на нем +12В появляется при включении зажигания). Таким образом, если машину заглушить и выключить зажигание, то сабвуфер тоже отключиться. Если включить магнитолу без ключа, то будут играть только колонки в дверях (экономим заряд аккумулятора).
  • к красному проводу (на нем +12В постоянные). В этом случае в разрыв провода лучше поставить кнопку.

Подключение акустических проводов. Если у усилителя нет высокоуровневых входов, тогда дополнительно потребуется установить преобразователь уровня сигнала (конвертер вывода звука). Два выхода RCA подключаем к усилителю (в разъем «вход» или IN), а четыре провода к задним динамикам (как снять обшивку двери), соблюдая полярность. Если усилитель устанавливается в передней части автомобиля, тогда необходимые контакты можно позаимствовать у разъема магнитолы.

Прокладывайте провода питания и акустических систем по разным сторонам автомобиля, чтобы исключить наводки.

При таком подключении усилителя к Media Nav он будет усиливать сигнал, который к нему поступает после усилителя, который встроен в самой магнитоле. В результате будет страдать качество звучания. Рекомендуется подключать усилитель к аудиосистеме через линейные выходы, которые можно выпаять самостоятельно.

Линейный преобразователь для подключения сабвуфера

Помните времена, когда мы подключали стереосистемы с обнаженными и скрученными проводами, вставленными в маленькие подпружиненные зажимы? По крайней мере, в мире послепродажного и потребительского аудио этот метод давно заменен соединением с подключаемыми гнездами RCA. Хотя разъемы RCA отлично подходят для надежной установки аудиокомпонентов, таких как усилители, почти во всех автомобилях по-прежнему используются однопроводные провода старой школы, идущие от стереогарнитуры к динамикам. Не волнуйтесь, хотя; простой линейный преобразователь быстро разгонит вашу систему, при условии, что вы готовы сначала оборвать несколько проводов.

Установка линейного выходного преобразователя

Советы по настройке сабвуфера

Вступление

Важно понимать, что сабвуфер — это динамик для воспроизведения низких частот, т.е басовик. Фактически, низкочастотный динамик имеет диффузор, который колеблется вверх-вниз, создавая сжатия и разряжения воздуха.

Бас — это нижний диапазон звуковых колебаний (от 20 до 150 Гц). Такую частоту колебаний имеют диффузоры сабвуферов, а также мидбасовые динамики.

  • Низкий бас (15 — 50 Гц)
  • Средний бас (50 — 100 Гц)
  • Верхний бас (100 — 150 Гц)

После покупки сабвуфера и усилителя, стоит начинать с проектирования короба по характеристикам самого динамика. Выбрать стиль и тип музыки, которая чаще всего будет прослушиваться. Правильный подход позволяет получить хорошее звучание.

Настройка фильтра LPF

Фильтр LPF (Low Pass Filter) служит для того, что бы убрать с сабвуфера высокие частоты (вокал) и оставить только низкие. Лучше всего настраивать LPF на головном устройстве. Так вы сможете получить точные значения настроек (рекомендуем срез 50 или 63 Гц). Если такой возможности нет, тогда срез регулируется на самом усилителе.

Не рекомендуем одновременно использовать фильтр на усилителе и в головном устройстве.

На усилителе необходимо выкрутить LPF до конца, далее крутим против часовой стрелки (назад) пока сабвуфер не перестанет воспроизводить верхние частоты. Так как фильтра по частотам на усилителях разные (30 — 180 Гц, или 35 — 250 Гц), то рекомендуемых положений ползунка нет. Полагайтесь на свой слух или обратитесь к специалистам.

Настройка фильтра SUBSONIC

Фильтр ультранизких частот (SUB SONIC) служит для того, чтобы убрать самые низкие частоты (20 Гц и более низкие), что не позволит динамику превышать допустимый ход. Работая на таких частотах без среза, можно заметно увеличить ход диффузора, катушка может выйти из зазора и повредиться. Выкручивая этот фильтр по часовой стрелке — вы облегчаете работу сабвуферу, поднимаете предел по громкости на его нормальных частотах и избегаете риска повреждения.

Обращаем внимание

, сабсоник присутствует не на всех усилителях. Желательно сразу подбирать усилитель на сабвуфер, где есть указанный фильтр.

Настройка GAIN (LEVEL)

Настройка уровня входной чувствительности сабвуфера и его регулировка осуществляется на усилителе. Регулятор Level или Gain позволяет согласовать уровень сигнала головного устройства с усилителем, чтобы избежать искажений и помех на динамик.

Обращаем внимание

, что регулятор GAIN — это не уровень громкости. Не путайте.

1. Настройка на головном устройстве:

  • Регулятор GAIN (LEVEL) на усилителе ставиться в ноль;
  • Подается аудиосигнал с настроенной частотой;
  • Увеличиваем громкость на магнитоле до появления искажений;
  • Оставляем уровень громкости до искажений и переходим к усилителю.

2. Настройка на усилителе:

  • Увеличиваем уровень сигнала регулятором GAIN (LEVEL) на усилителе до искажений;
  • Возвращаем регулятор немного назад, чтоб звук стал чистым.

Для более точной настройки сабвуфера используют осциллограф. Данное решение позволяет настроить уровни гибко, исключая даже малозаметные искажения.

Настройка задержки

Задержки можно выставлять только на процессорных магнитолах, или при подключении внешнего процессора.

Данная настройка нужна, если бас «запаздывает». Говоря простым языком, фронт уже отыграл, а сабвуфер отыгрывает несколько позже, то есть с задержкой. Именно по этой причине нужна корректировка задержки, чтобы позволить фронтальной акустике и сабвуферу отыгрывать синхронно.

Регулировка фазы (PHASE)

Регулировка позволяет сдвинуть звук от сабвуфера по фазе относительно основной акустики — в большинстве случаев на 180°. Регулировка фазы устраняет рассинхронизацию по фазе, которая улучшает качество басов.

Обращаем внимание

, при выборе усилителя, желательно приобретать с данной регулировкой, если ее нет в головном устройстве.

Контроль и просадки

После всех настроек, обязательно следить за работой сабвуфера и просадками (нехватка питания от генератора автомобиля). Рекомендуем использовать вольтметр для мониторинга напряжения. Обязательно подключать на входные клеммы усилителя. Нормальное напряжение на входе усилителя должно быть не ниже 12.5 В при работе.

Работа сабвуфера сопровождается нагревом звуковой катушки. Если колпак теплый, значит все нормально настроено. Если колпак будет горячий, значит сильно греется катушка, из за чего часто и довольно быстро сабвуфер выходит из строя.

Причины быстрого нагрева:

  • Не верно настроено;
  • Не качественное оформление;
  • Не достаточно питания (клип);
  • Используются усилители баса (басбусты и не качественные треки);
  • Слабый усилитель (клип).

Обращаем внимание

, контролировать динамик более мощным усилителем проще. Рекомендуем выбирать усилитель который на 25 — 100% мощнее от выбранного сабвуфера в том сопротивлении, в котором он будет подключен.

Сумматор или активный фильтр для сабвуфера

Сабвуфер можно смастерить собственноручно, и многие радиолюбители так и делают, ведь сегодня усилитель для автомобиля стоит недешево, а на качество надеяться не стоит, может быстро поломаться. Тем более, что когда собираешь своими руками, уже знаешь, что делаешь на совесть и надолго, да и слушать музыку качественную, и собранную самостоятельно в машине всегда приятно вдвойне.

Конструкция состоит из сумматра и фильтра с низкими частотами. Именно при таком сочетании от сабвуфера при включении будет исходить глубокий и мягкий звук.

Кроме данного усилителя, конечно, не обойтись без схемы, способной отфильтровывать все лишние частоты, лучше и чище звучание музыки только на низких частотах. Тем более, что их можно всегда отрегулировать, то сеть установить по своему вкусу пропускательскую мощность через предложенный фильтр, варьирующий от 15 и до 300 Гц.

Сумматор нужен для суммирования и звукового канала, прибавления ему мощности. При использовании одного, можно сказать монофонического сабвуфера, предоставленный блок оснащен тремя регуляторами: для регулирования среза частот, громкости и вращателя фазы, чтобы акустика и сабвуфер работали согласованно и бесперебойно между собой.

На схеме предоставлены пленочные конденсаторы и это – лучший вариант для мощности и звуковых цепей предложенного сабвуфера. При использовании конденсатора в 100 Пкф можно воспользоваться керамическим вариантом. Плата для схемы выбрана печатная, настраивать ее предварительно или дополнительно ее не придется, да и в компактности ей нет равных. В процессе сборки получается блок из фильтра и сумматора, подсоединить усилитель к нему можно любой мощности, которая получится на выходе.

Питание для блока – источник питания всего в 15 Вт, поэтому для безупречной работы ему не обойтись без усилителей с питанием от преобразователя.

При подключении усилителя простого в 12 Вольт, конечно, работать он не будет. Если следовать согласно данной схемы, сборка получится качественной, сабвуфер в машине прослужит долго, а звучание, благодаря собственной сборе данного механизма, будет чистым и приятным для слуха, тратить деньги на дорогие усилители не придется. Схема не сложная, любой радиолюбитель вполне с ней справится.

И ещё хочу отметить один момент, если вы собрались купить новый автомобиль и не знаете куда идти, то хочу предложить отличный автосалон, можете почитать отзывы, чтобы быть в курсе куда идёте. Я думаю, что лучшего места для приобретения авто трудно будет найти.

Подключение сабвуфера к штатной магнитоле Лады Приора

Дошли руки до подключения сабвуфера. Который подарила сестрёнка. Не скажу, что было просто. Сложностей с управляющим проводом, который должен подключаться к магнитоле было много.

Комплект проводов для усилителя Supra SAK-2.80. Состав комплекта: Силовой кабель красный 9 мм² / 5м; Силовой кабель черный 9 мм² / 1м; RCA кабель красный 5м; Акустический кабель 1,3 мм² / 15м; Управляющий кабель красный 0,75 мм² / 5м; AGU корпус предохранителя; AGU предохранитель 40А; Рельефная пластиковая трубка 1,8м; Клемма круглая — 2 шт. Клемма лопатка — 2 шт. Хомуты — 10 шт. Понравилось, что есть гофра для силового кабеля.

Плюс прокинул через отверстие под трос дроссельной заслонки

Предохранитель на 40 А

Массу взял под задним сиденьем. (см. на фото)

Вот с подключением к магнитоле возникли проблемы. Учитывая предыдущий опыт с подключением этого саба к разъемам Ваз 2109 я не стал читать инфу по подключению и подключил управляющий провод саба на белый провод магнитолы т.к. других проводов свободных не было на разъеме питания, я подумал что это он. Но после того как включил магнитолу саб не заработал. Начали прозванивать всю проводку и оказалось, что там управляющего провода совсем нет.

Оказалось, нужно вот такой разъем на магнитолу в котором есть провода на саб. Называется Mini ISO — line out. Начал искать его. На автомобильном рынке его не нашел потом поехал в ya7avto там ребята подсказали что такой разъем сложно найти и посоветовали сильно не заморачиватся и подключить управляющий провод на прямую в магнитолу что я и сделал. В принципе тюльпаны у меня на магнитоле есть поэтому узнав, что данная штука стоит около 350 рублей который можно заказать только через интернет эта идея отпала совсем.

в инете нашёл распиновку верхнего разъема и подключил управляющий провод. (на картинке отмечено куда нужно подключать)

В конце концов он заработал) Вот так установка из пару часов переросла в пару дней… Теперь всегда читаю заранее инфу перед ремонтом или подключением чего-либо.

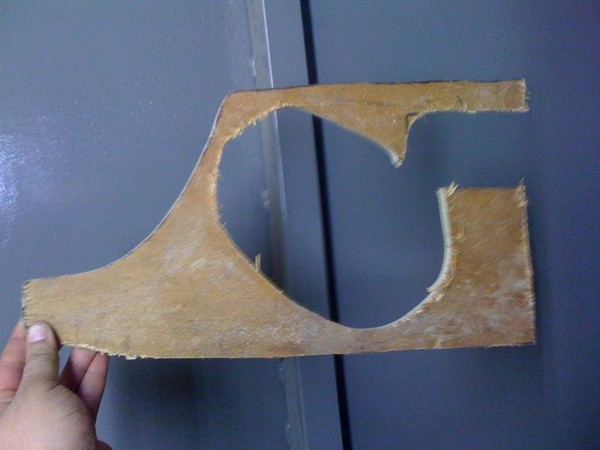

Изготовление и установка акустической полки в Ладу Приора своими руками

Содержание статьи:
1. Изготовление акустической полки в Ладу Приора своими руками
2. Капитальная установка а�

Автозвук — подключение усилителя к штатной голове по High Level

Отвлечемся от темы CRM — немного об автозвуке.

Штатная магнитола в автомашине — это источник и усилитель в одном корпусе.

К источнику звука можно предъявлять претензии, но не в системах начального уровня. С современными достижениями микроэлектроники, с декодированием сигнала приемлемо справляется любая микросхема за несколько долларов. Вот пример слепого теста, где чип за $2 показал неплохие результаты.

А вот усилитель, и цепь усилитель — динамики, это участок с целой кучей технических проблем, по причине намного больших токов, чем в чипе. Ряд таких проблем подробно описан, например вот в этой статье: первая часть, и вторая часть.

В штатном усилителе эти проблемы не решены, или решены с минимальными затратами, так как производители авто экономят, они в первую очередь продают средство передвижения, а не роскошь.

Помимо технических проблем усиления звука, есть еще проблема допплеровских искажений, возникающих в динамиках. Если упростить, то это примерно так: при ходе диффузора динамика на 10 мм на частоте 50 Гц, сигнал в 1000 Гц, воспроизводимый тем же динамиком, формируется с боковыми полосами 1050 и 950 Гц с интенсивностью порядка 2%. А это очень заметные искажения.

Поэтому низкие частоты должны формироваться отдельно от СЧ и ВЧ. То есть в системе должен быть сабвуфер, а в усилителе должен быть фильтр, срезающий низкие частоты с каналов СЧ и ВЧ.

Итого: внешний усилитель, подключенный к штатной магнитоле, позволяет существенно улучшить качество звука в автомашине.

Разумеется, штатную акустику нужно заменить.

В самом простом варианте используем схему 2.1, это фронт + сабвуфер:

  • ликвидировать заднюю пару акустики;
  • четыре выхода с штатной головы завести на 4-х канальный усилитель;
  • с усилителя два канала на фронтальную акустику, два канала на сабвуфер;

В этом случае регулировкой баланса «перед-зад» в штатной магнитоле можно управлять уровнем сабвуфера, на некоторых треках сабвуфера бывает много, или наоборот, мало.

Но возникает следующая сложность: подключение усилителя к штатной магнитоле. Ведь обычно в штатных автомагнитолах отсутствует линейный выход. А поменять штатную голову на стороннюю — это сильно изменить внешний вид передней панели авто, и не в лучшую сторону.

Для таких подключений во многих автомобильных усилителях имеется высокоуровневый вход (High Level Input). То есть внешний усилитель подключается к выходу штатного усилителя. Сопротивление внешнего усилителя на порядки больше, чем сопротивление динамиков, поэтому штатный усилитель работает с микроскопическим током, и все технические проблемы усиления звука обходят его стороной. В таком режиме выходы штатного усилителя — это почти линейные выходы.

В завершение добавлю:

1. Проводились тесты lossy форматов, по которым архаичный MP3 уступал AAC. Если магнитола поддерживает более современный AAC, то лучше от MP3 отказаться. Формат MP3 был разработан в 1993 году, это было очень давно. Ну а если есть lossless формат FLAC, то тут и обсуждать нечего.

2. Временные задержки по каналам, это достаточно эгоистичная функция, Да, можно настроить вокруг водителя правильную сцену, но ведь для пассажиров сцена станет еще хуже, чем если бы сцена была посередине авто (без задержек).

3. Выпаивать линейный выход из штатной магнитолы не имеет смысла. Скорее всего колхозный линейный выход будет звучать так же, как и высокоуровневый, а может и хуже. И эта операция потребует работы квалифицированного специалиста. Проще уже смотреть в сторону замены штатной магнитолы. Возможно уже с встроенным приемлемым усилителем и встроенными фильтрами. А можно еще немного посмотреть, и добраться до поканального усиления, встроенных кроссоверов, временных задержек, и не 2.1, а 4.1, или 6.1., и т.п. и т.д.

В журнале Автозвук.рф описано много проектов, есть и проекты, где стоимость вложений в звук близка или превышает стоимость автомашины.

Совершенство в звуке недостижимо, главное вовремя остановиться.

На закуску, по теме бесконечного совершенства звука, провода из сплава золота с серебром:

1. Акустические провода, стоимостью примерно 50 000 (пятьдесят тысяч) долларов за 2 (два) метра.

2. USB шнур из этой же серии, стоимость примерно 10 000 (десять тысяч) долларов за 2 (два) метра.

Подключение сабвуфера к штатной магнитоле Приоры

Владельцы автомобиля Лада Приора по достоинству ценят комфорт внутри салона данного автомобиля. Шумоизоляционные материалы, которыми оснащены дверцы машины, глушат практически все звуки из окружающей среды, и внутри машины создается своя атмосфера. Эту атмосферу может заполнять тишина, звук разговора или мелодичный ритм музыки. Автомобиль с завода оснащен штатной магнитолой, но для улучшения качества звука и его громкости многих владельце интересует возможность подключения сабвуфера.

В этой статье мы постараемся ответить на вопрос «Как подключить сабвуфер к штатной магнитоле Приоры?». Подключение данного элемента звуковой системы проводится в несколько этапов.

Этап первый: выбор модели сабвуфера

Для начала, следует подобрать сабвуфер оптимальной мощности, который подойдет именно для Вас. Выбрать сабвуфер можно по советам друзей, отзывам в интернете или просто при общении с продавцом и тестировании саба. В магазине, также, можно проконсультироваться, подойдет ли данный сабвуфер к штатной магнитоле Приора. Когда сабвуфер куплен, следует приступать ко второму этапу.

Этап 2: демонтаж штатной магнитолы

Для извлечения штатной магнитолы Приоры следует воспользоваться специальными крючками, которые можно приобрести в специализированном автомобильном магазине. Если нет возможности купить крючки – можно изготовить аналоги из полотна пилы по металлу. Крючки вставляются в отверстия под кнопками «Scan» и «ТА» до щелчка, потом сводятся друг к другу, после чего магнитолу можно аккуратно извлечь.

Этап 3: подключение

Для подключения сабвуфера следует приобрести в магазине разъемы mini iso-line out. Их стоимость составляет в среднем 125 рублей. В магазине, также, нужно подобрать усилитель к штатной магнитоле Приоры. Далее следует подключение питания от аккумулятора к сабвуферу. Провод можно протянуть в салон через заглушку троса сцепления. Синий провод (который является управляющим от магнитолы) следует провести к месту установки сбвуфера.

Самым оптимальным местом является багажник, но, в зависимости от размера и формы сабвуфера, его можно разметить и на полочке под задним стеклом. Установка сабвуфера также требует подключения усилителя к штатной магнитоле. Приора имеет под капотом 12-ти вольтовый аккумулятор, поэтому вопрос о питании усилителя не стоит.

После подключения сабвуфера, усилителя и динамиков к магнитоле, остаётся только проверить их работоспособность. Если динамики и сабвуфер заработали – значит все этапы проведены правильно, нужно только настроить звук под свой вкус и наслаждаться ездой с качественной музыкой.

Данная статья даёт ответы на вопросы как подключить сабвуфер и как подключить усилитель к штатной магнитоле. Приора после таких действий преобразится, а езда на автомобиле будет приносить еще больше удовольствия.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
