Регулировка фар на Калине 1 и 2 вручную: схема и видео

Регулировка фар на Калине 1 и 2 вручную: схема и видео

Регулировка фар Калина 1 и 2 эффективно решает проблему недостаточной освещенности в темное время суток на дорогах. Процедура сокращает расход времени и средств, затраты на проведение подобных работ нужны минимальные. Главное – учитывать, что для каждого авто есть свои технические условия эксплуатации – с ними можно ознакомиться в руководстве. Тем водителям, которые привыкли все делать сами, нужен практический обзор по настройке автомобиля. Сложные инструменты не нужны, сами работы в выполнении довольно простые.

Когда нужна регулировка фар на Лада Калина 1

Поднять свет фар на Калине стоит для улучшения качества освещения в темное время суток. Правильно выполнять настройки не трудно, но работать важно по схеме, поскольку некорректные регулировки только снизят видимость на дороге.

Оптику выставляют обычно по стандартной схеме. Самодеятельность противопоказана, поскольку минимальные нарушения угла наклона приводят к ослеплению других участников движения. Такие ситуации в разы повышают риски ДТП на дорогах, усложняют выполнение встречных разъездов.

Регулировки решают сложности, которые возникают в результате некорректных заводских настроек фар на Калине

Регулировки показаны также в ряде других случаев, помимо недостаточной освещенности дорожного полотна. Их проводят после установки новых противотуманок, ламп, отражателей, нуждающихся в дополнительных настройках, в результате замены шин, дисков. Если недавно произошло ДТП, и поврежден перед кузова, свет тоже нужно будет подрегулировать. Аналогично – в случае ремонта, замены элементов подвески. Это именно тот случай, когда лучше немного перестраховаться – тем более, что это не сложно.

Что нужно для настройки фар на Калине 1

Набор инструмента для обслуживания Калины нужен простой, но готовить его следует заранее, чтобы потом ничего не отвлекало. Как правило, достаточно стандартного чемоданчика, который всегда лежит в багажнике. На всякий случай желательно сразу подготовить домкрат, знак аварийной остановки.

С фарами работать не сложно, главное – действовать аккуратно

Подготовка к регулировке фар на Калине 1

Регулировка фар на Калине 2 и 1 начинается с подготовки. Новичку стоит изучить руководство или посмотреть видео – так будет понятно, в какой именно последовательности действовать, даже если знаний, навыков, опыта нет.

Общая схема действий:

  1. Ровно выставить кузов, протестировать текущее давление в шинах – параметр должен строго отвечать оптимальным критериям.
  2. Удалить всю грязь с оптики – масло, пыль, прочие вещества. Обычно используют простую воду, если ее недостаточно, можно взять растворитель на органической основе.
  3. Промазать винты регулировки жидкостью с проникающими свойствами, обработать крепления, проверить надежность фиксации оптики в специально предназначенных для этого нишах.

Финальный этап – очередной тест давления в шинах. Если есть потребность выполнить регулировку, авто ставят на ровной площадке (строгое требование), после делают на стене рядом вертикальную разметку, тестируют давление внутри шин.

Наглядные схемы расчета радиуса падения освещения и необходимая разметка помогает выполнить работы своими руками

Схема регулировки фар на Калине

Если плохо светят фары на Калине, действовать можно по разным схемам. Для начала нужно подъехать к стене и остановиться, выдержав интервал в 2 м. Потом нанести центр авто на стену, разместить осевые части ламп по оптимальной разметке, обозначить расстояния от полотна дорог до нужных осветительных приборов. От центра светового потока размечают расстояние до центра автомобиля, линию нужно делать на несколько сантиметров ниже первой.

Отогнать машину от стены до 7 м. Те точки, которые соответствуют центральным областям фар, соединить, используя ровные линии. Дополнить ее несколькими вертикальными отрезками. По мере окончания разметочных работ приступить к регулировкам.

Лучше всего выполнять работы у стены – так будет проще и точнее

Способы регулировки света фар на Калине

Настраивать оптику Калины можно просто вручную, на стенде или с применением специального аппарата. Самый удобный вариант – стенд, но он доступен не всегда. Направленность светового потока, которую можно выставлять – высота или вертикаль.

Как регулировать фары на Калине по высоте

Чтобы улучшить свет по высоте, нужно измерить расстояние от пола до центральных зон фар. Потом с учетом полученных данных проводят линию на экране с отступом в 60 мм, делают вторую. Дополнительно рисуют вертикально размещенные отрезки-линии по центрам прожекторов, еще одну выполняют на равном удалении от них обеих.

Прикрыть лампу картонным листом, включить ближний свет. Начать регулировать направления световых пучков от открытых фар, поочередно изменяя положения (удобно использовать отвертку крестообразного типа).

Хороший дальний свет определяют высотные регулировки

Как настроить фары на Калине по горизонтали

Отклонения пучков света от фар, которые возникают в горизонтальных плоскостях, настраивают, используя отверстия поперечин, расположенные в продольном направлении оси авто. Вращением винта на корпусе выставляют по высоте светового пучка.

Верхняя область пятна обязательно должна четко совпадать со второй линией экрана, зона излома светового пучка – с расположенной по центру чертой фары в вертикальном направлении. Аналогично выставляют положения пятен другой фары. Снова включают ближний свет, проверяют правильность выполнения действий.

Как регулировать фары на Калине 1

Для настройки оптимально подходят стандартные схемы Калины 1, 2 и других автомобилей. Они расписаны в руководстве по эксплуатации транспортного средства. Обязательно создание разметок на стенах – так работать проще, а результаты получаются более точными.

Регулировка дальнего света фар на Калине

Когда разметка будет примерно готова, фары включают оптимальным способом. Важно, чтобы свет не мешал человеку выполнять работы, то есть не ослеплял.

Важно правильно выставить угол – в норме он совпадает с горизонтально расположенной на стенах линией. Чтобы получить оптимально направленный световой поток, винты начинают вращать с тыла оптического прибора, от подкапотного пространства.

Ровная стена – отличное место для выполнения разметки регулировок

Регулировка ближнего света фар на Калине

Свет дальней и ближней направленности регулируют по отдельности. Вертикальные поверхности до начала настроек подготавливают – они должны быть ровными, гладкими. Есть требования к интервалам – 10 м. Порядок настроек:

  1. Автомобиль сначала заправляют – этого достаточно для подготовки к работе.
  2. Ищут области фиксации реальных точек центром, потом их соединяют, проводят ниже основной линии дополнительную.
  3. Отгоняют авто на 10 м, регулятор ставят на ноль.

Пучок света, идущий от главной оптики, выполняет роль верхней границы настроечной линии.

Как регулировать противотуманные фары на Калине

Противотуманный свет настраивают, когда в этом есть необходимость – за счет вращения в вертикальном и горизонтальном направлении.

  1. Выставить машину на ровную поверхность, настроить оптимальное расстояние по оси. Она должна идти перпендикулярно относительно площадки с разметкой.
  2. Протестировать показатели давления внутри шин – они должны быть в норме (а пружины стоять на местах).
  3. Сделать замеры удаленности от центрального участка противотуманной оптики до основы площадки (пола).
  4. Отметить горизонтальную линию с учетом предварительных замеров (все разметки делают на стене).
  5. Включить ближний свет, расставить вертикальные отметки, разметить центры.
  6. Включить ближний свет, отключить противотуманки.

Оптику фиксируют в параллельном положении по отношению к продольной оси машины. На стенах размечают линии так, чтобы они делили авто надвое, дополнительно создают пару полос на 10 см ниже первой. Измеряют расстояние от грунта до противотуманной автофары, потом от центра авто до основной лампы. Ориентироваться нужно на место пересечения этих линий.

Профессиональная доработка света Калины требует времени, зато повышает комфортность

Полезные советы

Основной и противотуманный свет фар часто настраивают по единой схеме, хотя эти варианты имеют свои особенности, требуют индивидуального подхода. Для самостоятельных регулировок желательна помощь второго человека и обязательно наличие ровной площадки.

Разметка не стене – не развлечение, ее делать обязательно. Без разметки выполнить точные настройки фактически невозможно. В конце обязательно проверяют винты регулировки на оптике.

Иногда проблемы в Калине вызывает модуль света – его стоит проверить

Заключение

Регулировка фар Калины 1 и 2 по высоте, горизонтали в условиях гаража или на улице дает хорошие результаты. Выполнять разметку на стене очень желательно. Для настройки оптики обязательно применяют регулировочные винты. Тюнинг противотуманных элементов делают на свое усмотрение.

Как регулировать фары автомобиля своими руками

Несмотря на большое разнообразие автомобилей, регулировка оптики предполагает следование одной и той же последовательности действий. Настроить фары можно как в условиях сервиса, так и самостоятельно, при этом в последнем случае не потребуется наличие специальных инструментов и приспособлений.

Когда и для чего нужно регулировать фары автомобиля

Каждый автовладелец должен знает, что в тёмное время суток управлять транспортным средством можно только при хорошем освещении, которое способна обеспечить правильная регулировка фар. Если оптика настроена неверно, а угол наклона не соответствует установленным требованиям, то водители встречных машин будут ослепляться потоком рассеянного света. Такая ситуация повышает вероятность возникновения ДТП при встречном разъезде автомобилей. Помимо этого, низкая эффективность работы фар сокращает зону видимости, что также влечёт к аварийным столкновениям.

Эксплуатация автомобиля происходит на дорогах с покрытием, которое в большинстве случаев имеет неровности. В результате угол установки фар изменяется и возникает необходимость регулировки время от времени. Кроме этого, к этой процедуре прибегают в следующих ситуациях:

  • если устанавливалась новая фара, производилась замена лампы либо отражающего элемента;
  • при монтаже противотуманок;
  • в случае ДТП, при котором был повреждён передок автомобиля;
  • при ремонте или замене элементов подвески;
  • при замене колёсных дисков либо шин.

Как настроить правильно: подготовка к работе

Если придерживаться советов опытных автовладельцев, то они не рекомендуют новичкам выполнять самостоятельную регулировку оптики без предварительной подготовки к этому процессу. В противном случае придётся обратиться за помощью в автосервис. Этап подготовки к настройке предполагает создание условий, которые соответствуют стандартному положению автомобиля:

  1. Перед началом регулировки из багажного отделения убирают все посторонние предметы и оставляют только штатные инструменты, к которым относится аптечка, домкрат, знак аварийной остановки.
  2. В ходе настройки кузов должен располагаться правильно, для чего проверяют давление в шинах. Параметр должен соответствовать рекомендациям завода-производителя.
  3. Если регулировку осуществлять совместно с помощником, то процедуру можно ускорить, при этом весовые категории с владельцем должны быть одинаковыми.
  4. Выполняют очистку оптики от грязи. Для удаления дорожной пыли используют чистую воду, а для того чтобы избавиться от масла и прочих химических веществ, используют органический растворитель.
  5. Регулировочные винты предварительно смачивают проникающей жидкостью. После, крепёж ослабляют и проверяют, насколько надёжно фары посажены в нише.
  6. Перед началом регулировки требуется найти ровную площадку и произвести на стене вертикальную разметку.

Нанесение разметки для регулировки

Для правильного осуществления разметки требуется подъехать к стене на 2 м, после чего на неё наносится центр автомобиля и центральную ось ламп. Далее, следует отметить расстояние от поверхности дороги до выбранного осветительного прибора. От центра фары отмечается расстояние до центра машины. Затем отмечают линию, ниже от нанесённой на 5 см. Она будет соответствовать положению лампы от пола. После отъезжают от стены на 7 м. Далее, точки, соответствующие оптическим центрам каждого осветительного прибора, соединяют линией, которая дополняется ещё тремя вертикально расположенными отрезками (от центра фар и центра автомобиля). Когда разметка будет закончена, приступают к регулировке ближнего и дальнего света фар.

Способы регулировки фар машины

Существует несколько вариантов регулировки оптических приборов:

  1. Применение стенда. Этот способ используется в условиях автосервисов.
  2. Регулировка с помощью прибора, с помощью которого можно добиться оптимальных результатов.
  3. Если прибора нет, то юстировку можно выполнить вручную.

Настройка оптики на СТО

Далеко не каждый водитель знает, как отрегулировать оптический прибор правильным образом. В этом случае лучшим выходом будет обратиться на СТО, где при помощи специальных приборов отрегулируют фары, при этом точность будет выше, чем при ручной настройке. Если процедура выполнялась впервые, то также стоит обратиться на СТО для проверки точности проведённой работы. В результате вы будет знать, насколько все правильно делаете.

Самостоятельная регулировка

Для настройки оптики своими руками прибегают к стандартной схеме. В то же время некоторые производители автомобилей и ламп предлагают свои методы регулировки. Как правило, схема регулировочного процесса должна прилагаться к технической документации на машину. Универсальный способ, который подходит для большинства автомобилей, предполагает следующую последовательность действий:

  • на ровной вертикальной поверхности (стене) выполняется разметка, которая будет задействована в качестве стенда;
  • автомобиль располагают перед стеной на ровной горизонтальной площадке на удалении 7–10 м.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене. Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном. При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

  1. Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
  2. После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.
Видео: регулировка фар на примере Ford Fusion

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

  • Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
  • Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Сам процесс регулировки состоит из следующих шагов:

  1. Измеряется расстояние между центром противотуманной оптики и основанием площадки.
  2. Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
  3. Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
  4. Выключают ближний свет и включают противотуманные фары.
  5. При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
  6. Между центрами световых пучков расстояние должно составлять 1200 мм.
  7. На стене проводится линия, которая разделяет автомобиль на две половины.
  8. Чертится полоса, которая на 10 см ниже первой.
  9. Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
  10. Полученное пересечение линий и будет центром противотуманок.
Читать еще:  Ремонт передней подвески ниссан примера
Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно. Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток. Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

Регулировка фар.

Добрый день. Подарили прибор К310 для регулировки фар. Как выставить понятно, инструкция в инете есть. Но нигде не нашел что означают цифры на лимбе сзади прибора. Цифры от 0 до 600 но как это соответствует углу наклона фар скажем 1,5%.

FakeHeader

Comments 20

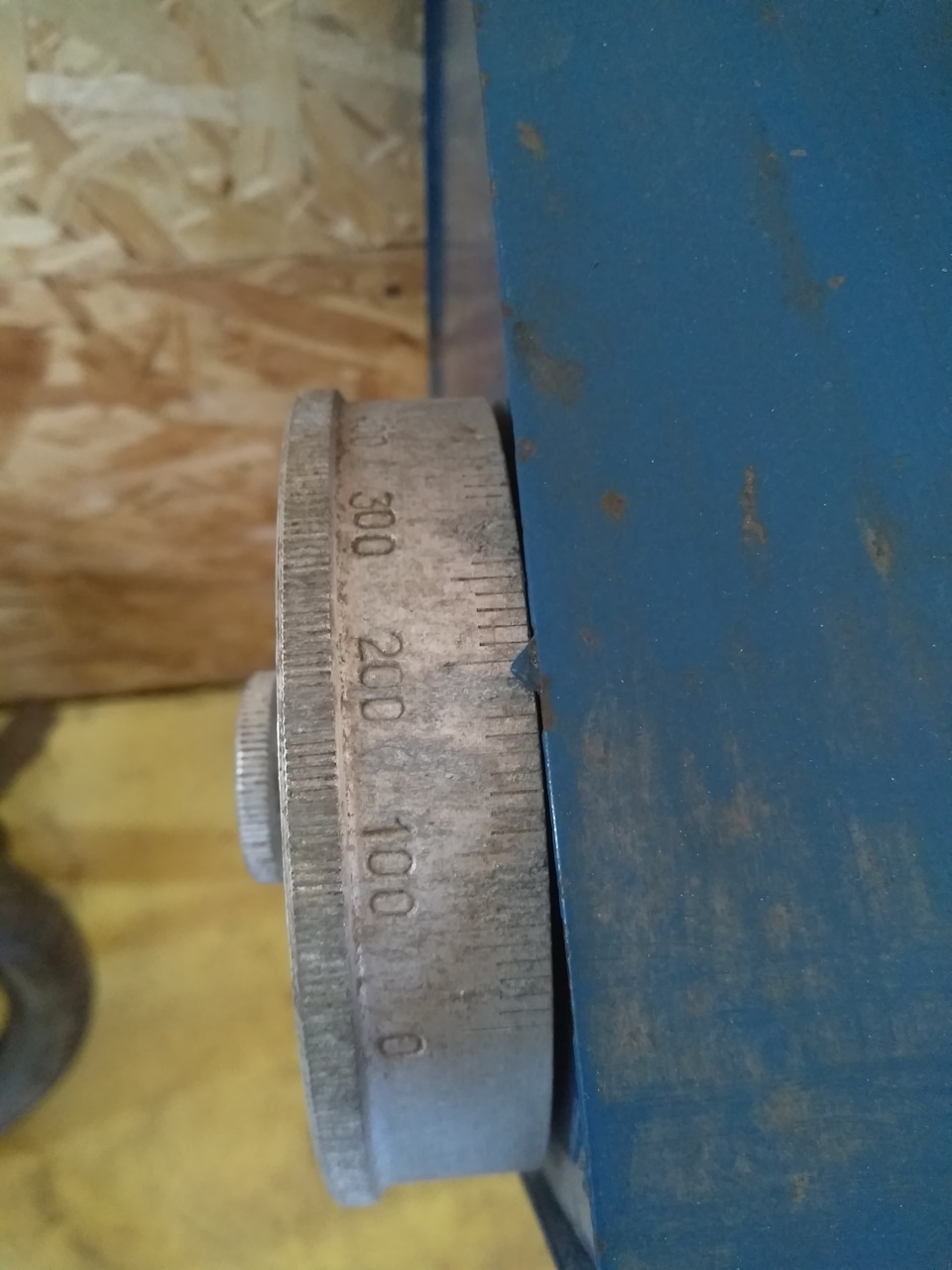

Градуировка 0 — 0%, 100 — 1%, 200 — 2% и т.д.
К примеру 150 — 1,5%. Прибор выставляется на одной с машиной горизонтальной поверхности, центр линзы на одной оси с центром источника света в фаре на расстоянии 400 — 600 мм. Перед работой можно самому проверить прибор, я беру лазерный уровень, выставляю шкалу в 0 на приборе, на экране должен быть горизонт на линии. Если нет — прибор надо настраивать, потом уже работать.Удачи.
Кстати, зеркало надо тоже настроить. Можно по корпусу прибора сопоставить линию на зеркале, с помощью зеркала настраивается прибор для правильного направления светового луча.

Спасибо. Всё ясно и понятно. Ещё раз спасибо.

Заведомо убыточный, потому что все знают, что регулировка фар нужна/важна, но ни какой хрен их не регулирует )))

Ну незнаю . Знакомый занимается этим делом в гараже с такой же приблудой. Работает только по выходным когда время есть. Полтора два рубля имеет за выхи

CarLifanX60

Заведомо убыточный, потому что все знают, что регулировка фар нужна/важна, но ни какой хрен их не регулирует )))

Первым делом купил авто и переделал свет у пруля под евро и сразу на регулировку. Хотя в целом может вы и правы

На лимбе выставляешь в мм высоту от цента фары до земли. Она и будет равна фактически 1-2 процентам, как пишут на фарах. Заводы по выпуску определенной марки авто, со стандартной высотой подвески знают эту коректировку и пишут ее в проценах на фарах для этого авто. Просто если лифтануть стандартный авто, или же наоборот занизить, то поправка в процентах уже будет некоректна для данного авто.
На некоторых приборах, даже были таблицы — если высота до центра фары 400-500мм значит процент равен 1, если от 500-600 = 2 и тд. Цифры не точные, так для примера. Лет десять назад видел этот прибор.

Никуя себе подгон… А чубакки нет там случайно… Ыыы…

Подробная инструкция по регулировке фар на автомобилях ВАЗ 2114 и 2115

Регулировка фар на ВАЗ 2114 требуется не реже одного раза в год при прохождении ТО и обязательна после замены ламп. Многие водители игнорируют рекомендации и пользуются оптикой, которая настроена неправильно и не обеспечивает должного направления света в ночное время суток. Из-за этого снижается обзор на дороге и повышается вероятность не заметить идущего по обочине пешехода или посторонний предмет, который может повредить колеса, кузов, картер двигателя.

Поиск места — важный этап. Площадка должна отвечать следующим требованиям:

  • быть ровной,
  • находиться в темном месте без лишних засветок от фонарей,
  • на площадке должна быть ровная стена, ворота, забор, ворота гаража.

Все перечисленные факторы влияют на точность регулировок. Добиться высокоточной настройки без специальных оптических приборов можно только при соблюдении всех инструкций.

Автомобиль подготавливается следующим образом:

  1. На мойке высокого давления отмывается вся грязь с кузова и подкрылков.
  2. Багажное отделение очищается от всех лишних предметов. Если отсутствует запаска, ее нужно установить на место.
  3. Топливный бак заправляется до отсечки.
  4. Проверяется давление в колесах и доводится до нормативных значений в 2,0 или 2,1 бара.
  5. Осматривается оптика на предмет трещин, сколов и дефектов на поверхности стекла и отражателя.

Также следует проверить крепление фар к кузову. В случае обнаружения свободного хода оптику нужно крепко затянуть штатными болтами. Неисправная деталь с трещинами и другими недостатками подлежит замене, так как лопнувшее стекло преломляет лучи и ослепляет встречных водителей.

Для работы понадобятся инструменты:

  • тряпка,
  • плотная ткань или картон,
  • моющий состав для окон,
  • фломастер,
  • рулетка,
  • уровень строительный,
  • башмак или палка для упора колеса.

Чтобы самостоятельно настроить свет на ВАЗ 2114, 2115 не нужны специальные инструменты. Встроенные пластмассовые барашки на тыльной стороне оптики легко прокручиваются пальцами.

Читайте также: Как без покраски удалить царапины на кузове автомобиля

Для проведения работ нужно выбирать теплый день без осадков и сильного ветра. Капли на оптике вызывают преломления и помешают правильной регулировке.

Пошаговая инструкция

Регулировка фар ВАЗ 2114 или 2115 своими руками — процедура несложная. При правильной подготовке автомобиля можно добиться оптимальных результатов, которые не будут отличаться от корректировки на оптическом станке.

Перед настройкой света фар рисуется вспомогательная схема. Для этого нужно:

  1. Установить ВАЗ 2114 на расстоянии в 5 метров от стены. Замер производится строго от стекла фары.
  2. Рулеткой замеряется высота лампы относительно асфальта.
  3. Значение отмечается на стене горизонтальной линией.
  4. Вертикальной полосой маркируется центр автомобиля.
  5. От горизонтальной отметки делается отступ вниз на 65 мм и делается отметка, на которой должна находиться светотеневая полоса.
  6. Для выявления центра луча используются места перехода в галки.
  7. Центры галок отмечаются на стене вертикальными линиями, расстояние между которыми должно быть 964 мм.

Схематический набросок рекомендуется производителем в качестве наиболее точного метода регулировки оптики.

  1. Заглушить двигатель автомобиля.
  2. Включить ближний свет.
  3. Выставить рычаг гидрокорректора фар в положение 0.
  4. Открыть капот.
  5. Одну фару закрываем картоном или плотной тряпкой. Это улучшает видимость границы луча.
  6. С помощью встроенных винтов скорректировать направление света сначала на одной фаре, затем на другой.
  7. Покачать автомобиль и проверить правильность настройки еще раз.

При выполнении работ автомобиль должен быть без пассажиров. На водительское место можно положить груз весом в 50-70 килограммов, но это не обязательно. Установка на ручник часто меняет положение кузова относительно дорожного полотна, поэтому следует пользоваться подпоркой для колеса или обычной палкой.

Корректируя каждую фару отдельно, можно добиться максимально точного результата положения луча. Настроенная правильно оптика ВАЗ не слепит встречных участников движения и качественно освещает дорожное полотно.

Регулировка элементами фары

Настройка фар на ВАЗ 2114 производится с помощью встроенной системы изменения углов рефлектора. Винты, регулирующие расположение светового пучка, находятся на тыльной части оптики в верхних углах.

Чтобы поднять луч, нужно повернуть регулятор, расположенный ближе к указателю поворотов. Для корректировки фары в вертикальном положении нужно использовать рычаг, который размещен ниже и находится рядом с решеткой радиатора.

Читайте также: Способы зачистки ржавчины на автомобиле

Настройка противотуманных фонарей

Регулировка противотуманных фар включает несколько этапов:

  • подготовка автомобиля,
  • составление схемы,
  • корректировка.

Подготовительные шаги ничем не отличаются от действий, выполняемых перед корректировкой основных фар. Противотуманки должны быть чистыми, колеса накачанными, а багажник — пустым.

Настраивая противотуманки, следует использовать специальную схему, которая составляется самостоятельно. Для этого требуется:

  1. Поставить машину на расстоянии в 5-10 метров от стены.
  2. Замерить высоту центра фары и отметить линией на схеме.
  3. Перенести на стенку отметки центра машины и противотуманок.
  4. Прочертить линию на 10-12 сантиметров ниже отметки высоты противотуманок.

Для корректировки оптики нужно проворачивать винт, пока луч не выйдет на уровень, отмеченный на плане. Если не регулируется фара, следует очистить шляпку болта и осмотреть ее на предмет закисания. Для смазки деталей можно воспользоваться аэрозолем WD-40. Если болт крутится, а рефлектор стоит на месте, потребуется демонтаж противотуманки и проверка целостности механизма.

Виды фонарей на ВАЗ 2114

Регулировать фары на ВАЗ собственными руками очень просто. Конструкция позволяет совершать корректировку без снятия дополнительных пластиковых элементов и аккумулятора.

В ВАЗ 2114 используются следующие типы световых источников:

  • противотуманный,
  • ближний,
  • дальний.

Настройка ближнего и дальнего света осуществляется с помощью двух встроенных винтов, находящихся в корпусе основной оптики.

Для корректировки противотуманок не требуется демонтировать бампер. Отвертка помещается в специальное отверстие, в котором находится болт.

Как определить неполадки в оптике

Необходимость корректировки света потребуется в следующих случаях:

  • лампы сильно светят вверх или вниз,
  • смещен луч в одну из сторон,
  • неравномерная яркость фар при осмотре автомобиля,
  • недостаточная сила света, не видна четкая галка,
  • не работает одна из фар.

Настроенная оптика ВАЗ 2114 или модели 2115 отлично справляется с любыми погодными условиями. Для определения недостатков следует проводить визуальный осмотр работоспособности ламп раз в неделю, а корректировку проводить не реже 1 раза в сезон.

Как отрегулировать фары своими руками: регулировка ближнегодальнего света и ПТФ

В процессе эксплуатации автомобиля практически каждому водителю приходилось искать решение такой распространенной проблемы, как неправильное функционирование фар. Неправильная настройка фар головного света существенно снижает видимость в плохих условиях или в темное время суток.

Еще одна опасность в том, что ваш автомобиль могут вовремя не увидеть издалека водители тех транспортных средств, которые движутся по встречной полосе.

Какими способами можно отрегулировать фары?

Отрегулировать свет фар можно при помощи одного из трех способов. Вы можете обратиться к тем мастерам, которые работают в автосервисе, задействовать специальный прибор для регулировки света фар. Ну и, что удобно для многих, сделать эту работу вручную.

Многие уверены (и надо сказать напрасно), что подобную процедуру собственноручно выполнить невозможно, поскольку без соответствующих знаний и навыков трудно будет избежать ошибок в процессе настройки. Но как быть, если специального оборудования нет, а обратиться к специалистам своевременно не получается? Что ж, следует вооружиться знанием определенных правил регулировки света. Итак, как осуществляется такая важная процедура, настройка, регулировка фар своими руками? Специалисты говорят о трех важнейших этапах данного процесса:

  • произведение разметки по определенным схемам на стене;
  • выполнение разметки положения ламп;
  • осуществление непосредственно самой настройки света.

Дело в том, что направление света непосредственно будет зависеть от следующих немаловажных факторов:

  • давление в автомобильных шинах;
  • исправность пружин подвески легкового авто;
  • нагрузка на подвеску, а точнее — ее распределение.

В том случае, если ваше ТС неисправно и имеется одна из этих проблем, возможно вы настроите фары под неправильным углом. Соответственно, регулировка света фар своими руками будет скорее всего осуществлена некачественно. Некоторым удается сделать еще хуже, чем было до начала регулировки.

Для того чтобы работа была произведена в достаточной степени качества, вам следует обязательно соблюсти ряд важных требований:

  1. Необходима ровная стена, перед которой можно поставить авто. Свободного пространства перед стеной должно быть 7-8 метров.
  2. Приготовьте мел или клейкую ленту. Они они нужны для разметки.
  3. Перед настройкой постарайтесь как можно тщательней разметить поверхность, руководствуясь индивидуальными параметрами вашего автомобиля. Или же – используя универсальные значения, подходящие к превалирующему числу легковых машин.

После того, как «обмыли» новую машину, ее обязательно нужно обкатать, чтобы проявились возможные заводские браки. Статья об обкатке нового автомобиля Лада Гранта со всеми подробностями и ньюансами.

Скоро зима, а значит нужно подготовить свою машину к холодам. Узнайте все о подготовке автомобиля к зимовке.

Осуществление разметки

Регулировка ПТФ или фар головного света – процесс ответственный, но не настолько сложный, как может показаться на первый взгляд. Для начала следует подъехать к стене на расстояние примерно 2 метра и пометить на стене центр осей фарных ламп. Затем надо отъехать на расстояние примерно 7,5 м.

Точки, обозначающие центр каждой из ваших фарных ламп, нужно соединить линией. Далее эту горизонтальную линию дополните вертикальной: она будет соединяться с точкой-обозначением центральной части вашей машины. Также нужна будет еще дополнительная линия разметки. Она будет проходить параллельно линии, которая соединяет центральные точки ваших фарных ламп. Эту дополнительную линию нужно расположить ниже, на расстоянии примерно 6-7 сантиметров.

Разметка стены завершена, пришло время перейти к самому этапу настройки. Включите ближний свет. Нужен правильный пучок света – постепенно и аккуратно подкручивайте винты регулировки. Их можно найти под капотом легкового авто, с задней стороны фар. В идеале свет расположится ниже, чем точка на стене, обозначающая центр ваших фарных ламп. Подобным несложным способом может быть осуществлена настройка фарных ламп со светом совмещенным (тоесть, «ближний-дальний»).

Если «дальний-ближний» раздельны, то настраивать свет вам предстоит отдельно, по разнящимся схемам. Соответственно, и разметка окажется несколько иной. Хотя, регулировка фар ближнего света будет производиться по той методике, что была описана выше. Если выполняется регулировка дальнего света фар, вам нужно добиться, чтобы пучок света попадал именно на центр разметки. Однако следует сказать о том, что вручную, даже при самой тщательной регулировке, результат будет все-таки немного уступать настройке фар с применением специального оборудования.

На этом видео наглядно показан весь процесс регулировки фар:

Регулировка фар для ВАЗ 2110

Как отрегулировать фары на ВАЗ 2110? Практически также как и в вышеописанных схемах настройки. Еще до того момента, как начнется регулировка фар, обязательно (и тщательно!) вымойте лампы. Иногда именно из-за грязных линз световой поток не может найти достаточной «дороги» наружу. В других случаях причиной недостаточного или рассеянного света автомобильных фар становятся имеющиеся на стеклах дефекты.

После того как вы помыли фары, внимательно осмотрите их поверхность. Нашли дефекты – трещинки или сколы? Регулировка вряд ли поможет: вам нужно сначала заменить стекла фар на новые. Также при наличии дефектов следует заменить и отражатель. Как еще усилить поток света? Установите на автомобиль ксеноновые или галогеновые лампы, их использование очень эффективно.

Регулировка фар ВАЗ 2110 выполняется вот таким способом:

  • найдите большую по размерам площадку с ровной и достаточно высокой стеной;
  • поставьте машину на расстоянии в 5 м. от стены;
  • попросите кого-то посидеть за рулем: вес помощника должен быть примерно таким же, как и ваш;
  • начертите линии, которые будут проходить через центральные точки автофар, симметрично к осевой линии автомобиля;
  • дополнительные линии будут проходить: первая – там, где находится центр фар (замер следует делать от пола), и вторая – на 6 сантиметров ниже первой линии;
  • включите ближний свет одной из авто фар, вторую закройте картоном. Проверьте, чтобы свет фар соответствовал размеченным линиям и точкам. У вас все совпадает? Значит, регулировка прошла успешно, а если нет, повторите все сначала.

Видео о том, как улучшить свет фар на ВАЗ 2110:

Читать еще:  Подшипники кпп приора комплект цена

Если руль наклонен в одну из сторон, значит требуется отрегулировать оси. Развал схождение — что это и зачем его регулировать? Ответ в нашей статье.

Перед тем, как залить охлаждающую жидкость, лучше узнать, что больше подойдет вашей машине — тосол или антифриз?

Несколько советов по отогреву двигателя в мороз можно найти здесь /tehobsluzhivanie/alert/kak-otogret-mashinu.html Реально ли отогреть машину за 5 минут?

Регулировка противотуманок

Как выполняется регулировка противотуманных фар? Вручную настройка оптимального света осуществляется методом вращения. То есть, нужно повернуть в вертикальной плоскости и по горизонтали оптический элемент автомобильных фар.

Заранее нужно ослабить болты, при помощи которых фары крепятся к бамперу.
Очень удобно выполнять настройку фар-противотуманок, используя современные, специально предназначенные для этого приборы. Ну а если специального оборудования нет, поступайте следующим образом:

  1. Поставьте машину с нагрузкой (на водительском сидении – человек или мешки с песком, имеющие вес, аналогичный вашему) напротив ровной стены, примерное расстояние около 5 метров.
  2. Сделайте разметку.
  3. Непременно проверьте, чтобы давление в шинах было нормальным. Также не забудьте немного качнуть автомобиль сбоку – это требуется, чтобы пружины автомобильной подвески вернулись в нормальное положение.
  4. Включаем фары, смотрим на направление света, по ходу производя настройку. Закрываем одну из фар картонкой – другую в то же время мы регулируем. Ну и затем – все наоборот.
  5. Смотрим, чтобы верх светового пятна находился на сантиметр ниже места, где на экран спроецированы центральные точки ваших противотуманок.

Как правило, настройка вручную выполняется довольно быстро, но если у вас есть возможность применять специальное оборудование – обязательно воспользуйтесь этой возможностью!

Регулировка фар своими руками

Иногда водители встречного автомобиля слепят нас, когда забывают выключить дальний свет. Иногда они переключаются на ближний, но свет все равно заставляет закрыть глаза. В чем же причина? Она – в неумении регулировать автомобильные фары правильно.

• Почему нарушается регулировка света

Поскольку автомобиль выпускается уже с правильной регулировкой, то нарушить ее можно при замене лампочек. Обычно автолюбители берут лампочки того же типа, что и родные, но от другого производителя.


Хоть у ламп и есть определенный стандарт, у них может варьироваться расположение спирали. Отсюда вытекает смещение светового пучка, и фара начинает светить не на дорогу, а вверх, на водителей встречных автомобилей. Бывает, что лампочку вставляют с перекосом, что тоже плохо влияет на расположение света.

Если автомобиль попал в аварию и у него повреждена передняя часть, то при ремонте фара, которая в таких случаях должна устанавливаться на заводе, монтируется с погрешностью и требует регулировки.

Также может сломаться сама фара, ее могут разбить или украсть. Часто владельцы авто устанавливают фары, лишь бы они светили, а как и куда, их не волнует. А ведь отрегулировать свет довольно просто.

• Как регулировать фары в домашних условиях

Лучше проверять новую лампочку сразу возле магазина. Включить ближний свет на удалении пяти метров от стены, чтобы удостовериться, что световые пятна совпадают. При замене сразу обеих лампочек поставить в 5 метрах человека. Светотень должна начинаться в районе колен. Если так и есть, то все в порядке, можно ехать. Если нет, то посмотреть, хорошо ли вошла лампочка в посадочное место и подправить. Если она сидит хорошо, то придется приступить к регулировке фар. На них имеются винты, с помощью которых можно регулировать световые пучки.

Более тонкая регулировка выполняется с помощью лазерного уровня. Машину поставить на идеально ровную поверхность в 5 метрах от стены. Затем выставить уровень так, чтобы лазер проходил через центры лампочек ближнего света и проецировался на стене, куда светят фары. Потом под капотом посмотреть маркировку фары. Там указывается процент отклонения светового пучка от плоскости дороги, который называется первоначальной направленностью.

Если граница светотени выходит за лазерную проекцию, то фары отрегулированы некорректно. В идеале, светотеневая граница должна находиться на 5 сантиметров ниже линии лазера, если первоначальная направленность равна 1%, что характерно для большинства автомобилей. При отклонении от нормы отрегулировать свет при помощи винтов.

При проверке автомобиль должен быть укомплектован для условий эксплуатации в обычных условиях. То есть горючее, давление в шинах, подвеска, даже сам водитель должны соответствовать, чтобы не допустить различных результатов на проверке и на дороге. Самый важный пункт – корректор фар принудительного действия должен находиться в положении «0». При соблюдении этих условий будет достигнут стопроцентный результат.

Как правильно настроить фары на автомобиле

Неправильно настроенный свет автофар причиняет дискомфорт самому водителю, окружающим и может стать причиной ДТП. Несмотря на то что настройка оптических приборов машины предлагается как услуга на СТО, каждый автовладелец должен знать, как регулируются фары авто, и уметь их настраивать.

  1. В каких случаях необходима настройка оптики автомобиля
  2. Схема регулировки фар автомобиля
  3. Регулировка фар автомобиля самостоятельно
  4. Подготовка к регулировке
  5. Разметка
  6. Настройка ближнего и дальнего света
  7. Регулировка противотуманных фар
  8. Какие могут быть последствия неправильной настройки оптики в машине

В каких случаях необходима настройка оптики автомобиля

Периодичность регулировки оптических приборов транспортного средства, как и сама процедура настройки, прописаны в инструкции по эксплуатации машины — мануале.

Настраивать фары транспортного средства нужно в следующих ситуациях:

  • через указанный период эксплуатации машины, обозначенный производителем;
  • после ремонта или замены осветительного прибора или какого-либо его элемента;
  • в случае явного износа регулировочного механизма;
  • после любого незначительного дорожно-транспортного происшествия;
  • после наезда на препятствия на высокой скорости (срез асфальта, «лежачий полицейский», рельсы и прочее);
  • в случае эксплуатации машины по дорогам с неровным покрытием.

Схема регулировки фар автомобиля

Правильно настроить фары на автомобиле невозможно без нанесения разметки на вертикальную плоскость — схемы регулировки. Для разметки схемы подойдут гаражные ворота, глухой забор достаточной высоты, стена. Перед импровизированным стендом должна располагаться ровная площадка, позволяющая разместить автомобиль на расстоянии 5 метров от стены.

Суть нанесения разметки заключается в перенесении точек от ламп фар на стену. Сделать это можно, подъехав вплотную к стене или используя измерительную рулетку. Предпочтительнее первый способ. Через полученные точки проводятся две вертикальные линии и одна горизонтальная, соединяющая точки. В зависимости от марки и модели автомобиля, на расстоянии ниже 5-10 сантиметров от ранее отмеченных точек проводится еще одна линия. Расстояние между двумя горизонтальными прямыми зависит от положенного падения пучка света оптических приборов автомобиля.

Схема регулировки света фар автомобиля

Если автомобиль оснащен несколькими световыми приборами, например, противотуманными фарами, для них строится дополнительная схема аналогичным образом, с учетом расположения дополнительных оптических приборов.

Важно! Каждая марка автомобиля использует свою схему настройки фар. Универсальные схемы не могут дать высокой точности настройки из-за различий автомобилей по габаритам и установленной оптике.

Регулировка фар автомобиля самостоятельно

Регулировка света фар своими руками — процедура простая и доступная каждому автовладельцу с минимальным количеством инструмента.

Подготовка к регулировке

Перед тем как приступать к настройке, надо проверить давление в шинах и уровень топлива, который должен быть на отметке ½ бака . Транспорт загрузить, как при повседневной эксплуатации. Стекла фонарей должны быть чистыми, а подстроечные винты доступны для манипуляций (находятся с тыльной стороны фары). Подвеска автомобиля должна быть исправна и настроена.

Подготовить следующий инструмент:

  • отвертка для настройки;
  • длинная рейка или строительный уровень;
  • измерительная рулетка;
  • мел, клейкая лента — то, чем наносить разметку на вертикальной плоскости;
  • транспортир или трафарет с углом в 15º .

Разметка

Для нанесения разметки потребуется горизонтальная поверхность с ровной площадкой перед ней. Длина площадки — 5 метров + длина автомобиля.

Последовательность в нанесении разметки:

  1. Автомобиль установить максимально близко к стене, на которую планируется нанести разметку.
  2. Отметить две точки напротив ламп.
  3. Через точки провести горизонтальную прямую и два перпендикуляра к ней.
  4. В соответствии с указанным производителем транспортного средства падением светового потока от фары провести еще одну линию, ниже первой горизонтальной.
  5. От точек пересечения вертикальных прямых и нижней горизонтали отметить угол в 15º : вправо при правостороннем движении, влево — при левостороннем.

Значение падения светового потока можно узнать из инструкции по эксплуатации транспортного средства, по обозначению на фаре или наклейке с дополнительной информацией.

Пример. Значение падения светового потока — 1,3% (подходит для большинства легковых автомобилей). Расстояние от переднего бампера до разметки — 5 метров : 5*0,013=0,065 метра или 6,5 сантиметров . Такое расстояние должно быть между горизонтальными прямыми.

Настройка ближнего и дальнего света

Регулировка света фар всегда начинается с настройки ближнего света. На схеме для настройки нужно обратить внимание на нижнюю прямую и уходящие от нее линии под углом 15 градусов . Путем вращения регулировочных винтов добиться совпадения границы света с указанными ранее линиями. Производится процедура для каждого фонаря отдельно.

Регулировочные винты для настройки света фары

Наладка дальнего света осуществляется в том случае, если в световых приборах автомобиля используются две лампы. Если применяется одна лампа с двумя спиралями, то регулировка дальнего света не требуется: все будет настроено после отладки ближнего света.

При применении раздельных лампочек регулировка осуществляется совмещением центра проекции светового потока с точкой пересечения нижней горизонтальной и вертикальными прямыми, для каждой фары отдельно.

Регулировка противотуманных фар

Настройка противотуманных фар производится на том же стенде, дополненном еще двумя горизонтальными линиями: на уровне центров «противотуманок» и дополнительной линии ниже. Расстояние между линиями определяется как и при регулировке основных фар машины. Если определить рекомендованное производителем снижение пучка света невозможно, то используется ранее полученное значение.

Регулировка противотуманных осветительных приборов сводится к перемещению светового пятна таким образом, чтобы освещенный участок умещался в площадь, образуемую нижней горизонталью и двумя вертикалями нанесенной разметки.

Схема регулировки противотуманных фар

Какие могут быть последствия неправильной настройки оптики в машине

Неправильно отрегулированный свет автомобиля значительно снижает обзор во время вождения в темное время суток. Свет фар может ослепить других участников дорожного движения, что спровоцирует ДТП. Особенно опасна неотрегулированная оптика в дождливую погоду, когда свет, отражаясь от мокрой дорожной поверхности, проецируется на каплях дождя, что заставляет водителя двигаться практически вслепую.

Все своими руками! Как отрегулировать фары

Не светят или слепят? Способ регулировки фар своими силами

Движение на автомобиле ночью — занятие сложное, утомительное, а в некоторых случаях и опасное. Ну а если к темноте добавить плохие погодные условия, то градус ответственности поднимается до предела.

А что должен делать по-настоящему ответственный автомобилист при движении ночью? Конечно же, следить за состоянием осветительных приборов! Задние фонари и поворотники должны работать, а фары — быть хорошо отрегулированными, чтобы не слепить встречных и попутных водителей.

При этом важно помнить, что даже самым дорогим автомобилям с самыми современными фарами рано или поздно придется производить настройку оптики. От этого никуда не уйти, и уж точно НЕЛЬЗЯ игнорировать!

Настройка фар на обычных автомобилях с галогенными лампами. В нее входит:

  • Ближний свет
  • Дальний свет
  • И в некоторых случаях противотуманки

Обойдется недорого — около 500 рублей за фары (может, чуть дешевле или дороже) и 500-800 рублей за противотуманки. Но если вы предпочитаете обслуживать свой автомобиль самостоятельно, то настройку светового пучка фар можно произвести своими силами. Для этого не потребуется сложного оборудования вроде тестера фар для контроля и регулировки света, а лишь подручные материалы и понимание того, что нужно для регулировки фар.

Полезна наша инструкция будет и тем, кто столкнулся с ослеплением встречных автомобилей, так сказать, вне цивилизации, а ехать ночью с расстроенными фарами опасно, да и вообще нельзя — за это предусмотрено административное наказание, причем будет неважно, по какой причине водитель ослепляет встречный поток:

Если быть более точным, водителя, чей автомобиль имеет неотрегулированные фары, могут привлечь по статье 12.20 КоАП РФ , которая подразумевает штраф в 500 рублей.

Но также за неправильную регулировку фар могут и лишить прав, если инспектор посчитает, что к водителю необходимо применить часть 3 статьи 12.5 КоАП .

Итак, что нужно для того, чтобы отрегулировать фары самостоятельно? Давайте разберемся в этом вопросе.

Что значит отрегулировать фары, и зачем это нужно?

При эксплуатации автомобиля, во время езды неизбежны вибрации, удары и сотрясения кузова. Эти слабые или сильные вибрации постепенно сбивают правильные настройки приборов освещения, отклоняя световой пучок от номинального расположения.

Как только отклонение достигнет критических значений — пора заняться настройкой фар. Это можно понять по плохо освещенной ночной дороге, а также сигналам встречных водителей, предупреждающих вас о том, что вы их слепите.

Современные блоки фар устанавливаются в специальные посадочные места в кузове автомобиля и крепятся винтами. На блоках фар также предусмотрены регулировочные винты, которые позволяют регулировать направление света по вертикали и горизонтали.

Используя ориентир на ровной поверхности (например, на стене), владельцы транспортных средств могут самостоятельно выставить освещение при помощи регулировочных винтов и ряда простых измерений.

Все ли фары нуждаются в регулировке?

Как мы говорили выше, все фары рано или поздно нуждаются в регулировке, независимо от используемой технологии светопередачи. Даже саморегулирующиеся или адаптивные фары время от времени могут выходить из заданных заводом-производителем нормативов.

Процесс регулировки может немного отличаться для современных светодиодных блоков или устройств с функцией саморегулировки.

Как узнать, нужно ли отрегулировать фары?

Как было замечено ранее, хороший способ узнать, не сбились ли настройки на фарах вашего автомобиля, — присмотреться, не сигналят ли вам водители встречного транспорта. Моргают ли они вам дальним светом или используют звуковой сигнал для привлечения внимания.

Но даже не раздражая всех на дороге, вы можете определить, нужно ли вам регулировать фары , просто посмотрев на дорогу впереди. Свет от обеих фар направлен вперед и освещает дорогу? Или во время движения вы заметили, что свет уходит куда-то в сторону, попадая то на обочину (слишком сильно и очевидно, а не как положено правильно настроенным фарам — умеренно освещать правую обочину), на придорожные знаки, деревья и строения.

В общем, если источник света не попадает на дорогу перед вами, будучи направленным слишком высоко, слишком низко или в сторону, — пора отрегулировать фары!

Приступаем к работе: основы регулировки фар

Приблизительное время работы: 30-60 минут

Работу может выполнить даже новичок.

Меры предосторожности при регулировке фар

Отнеситесь к этой работе серьезно и убедитесь, что все, что вы делаете, соответствует инструкции!

  • Если вы уверены, что вашему автомобилю требуется регулировка фар, но по той или иной причине вы не можете этого сделать, обратитесь в автомастерскую. Не игнорируйте проблему!
  • В процессе работы вам придется садиться и выходить из машины. Убедитесь, что вы расположились в безопасном месте, где нет трафика.

Что вам нужно для регулировки фар?

Возьмите эти инструменты перед тем, как начать.

Список инструментов:

  • скотч (подойдет малярный или изолента);
  • рулетка;
  • отвертка;
  • торцевая головка необходимого размера (необязательно — для определенных моделей)
Читать еще:  Как подключить противотуманки через реле схема

Расположите инструменты так, чтобы все было легко доступно.

Припаркуйте автомобиль на ровном месте без ям и неровностей. Это может быть пол гаража, асфальтированная парковка и так далее.

Вот как отрегулировать фары дома

Подготовьте автомобиль

Перед проведением настройки убедитесь, что аккумулятор на вашем автомобиле хорошо заряжен, поскольку вам придется в течение длительного времени производить манипуляции с включенным светом.

Выгрузите вещи из багажника, если он полон автомобильного скарба (домкрат и запаску вынимать не обязательно). Это нужно для того, чтобы ваша машина стояла как можно ровнее.

Также важно отметить, что в некоторых автомобилях есть элементы управления, позволяющие выровнять или отрегулировать настройки фар. Если в вашем автомобиле присутствует система для регулировки положения фар, убедитесь, что она находится в нейтральном или среднем положении, чтобы вы могли правильно отрегулировать фары .

Обратитесь к руководству по обслуживанию по вашему автомобилю, чтобы уточнить этот нюанс!

Припаркуйте автомобиль перед ровной стеной

Обратите внимание на ряд нюансов, а именно:

  • фактура поверхности стены должна быть как можно более ровной, без изгибов, рифленой поверхности, сильных выбоин. Также она не должна отражать свет. Все это будет искажать финальные показания;
  • желательно, чтобы поверхность была светлой.

Припаркуйтесь на расстоянии 3-4.5 метров от стены.

Включите фары и наметьте положение

Включите ближний свет (не включайте дальний свет или противотуманные фары). Используя скотч, сформируйте крест в центре каждого луча фары на стене (здесь варианты нанесения ориентиров могут быть разными).

Считается нормальным, если свет от фары, расположенной со стороны водителя, находится немного ниже второй фары. Это делается для того, чтобы свет не попадал на встречный транспорт, когда машина находится на дороге.

Отъедьте от стены задним ходом на расстояние 7.5 метров

Чтобы четко соблюсти расстояние, используйте рулетку для отмерки необходимого расстояния от стены. Важно! Сдавайте задом как можно ровнее.

  • Сдав назад, заглушите двигатель и выключите фары, откройте капот;
  • Перед тем как начать работы, убедитесь, что капот зафиксирован, найдите корпус левой и правой фары;
  • Демонтируйте декоративные элементы, закрывающие доступ к корпусу фары. Сверьтесь с руководством по эксплуатации вашего автомобиля;
  • Регулировочные винты должны быть расположены сверху и сбоку корпуса фары: один для регулировки вертикального положения, а другой для регулировки горизонтального положения.

Отрегулируйте фары

При настройке одной фары вам будет нужно закрыть вторую. Используйте брезент или отрез плотной ткани, не пропускающей света, чтобы сосредоточить внимание на настройке одной фары за раз.

  • Регулируя вертикальное положение с помощью верхнего винта, наблюдайте за положением источника света на стене перед вами. Вертикальное положение наиболее интенсивной части света должно совпадать с горизонтальной линией ленты, которую вы нанесли на стену;
  • Точно так же поступайте при регулировке горизонтального положения. Стремитесь переместить луч так, чтобы он выровнялся с вертикальной линией ленты.

Готово! Можно выезжать и пробовать

Проверьте работу света в безопасном месте, например на пустой парковке или на тихой улице. Двигайтесь медленно и следите за освещенной фарами дорогой. Ровно ли светят фары? Если нет, придется повторить попытку. Если, на ваш взгляд, все в порядке — вы справились! Поздравляем!

Регулировка дальнего света фар калина своими руками

Принцип работы

Прежде чем своими руками браться и устанавливать купленный комплект ПТФ на автомобиль, следует разобраться в принципах работы противотуманок, а также выяснить, что по данному вопросу рекомендует автопроизводитель.

Технические требования

Действующие правила предписывают, что противотуманные фары должны работать только с габаритными огнями или ближним светом фар (см. также статью Схема проводки ВАЗ 21099: карбюратор с «Евро» панелью). В первую очередь это обусловлено действующими требованиями безопасности дорожного движения.

Второй момент, на который следует обратить внимание – место установки, определяемое положениями ГОСТ 8769-75:

  1. От дороги – не ниже 250 мм;
  2. От внешних габаритов – не ближе 400 мм.

Согласно требований ГОСТ 8769-75, ПТФ должны вписываться в указанные габариты

Технические особенности

В настоящее время существуют два основных типа ПТФ, применяемых на Лада Калина, у которых:

  1. Формирование светового пятна осуществляется на стекле фары благодаря нанесенным на него рискам. Такие ПТФ считаются классическими и в обиходе называются – фара с отражателем;
  2. Формирование светового пятна осуществляется в выпуклой (параболической) линзе, установленной вместо стекла. Считается более прогрессивной, поскольку комплектуется галогеновыми или ксеноновыми лампами. В обиходе называются линзованными.

Линзованные противотуманные фары для Калины

Примечания

Регулировку положения света фар необходимо делать каждые 20 тыс. км пробега или по необходимости. На Ладе Калине эта регулировочная операция проводится не часто, поскольку отклонение от нормы происходит редко (в большинстве случаев, из-за дорожно-транспортных происшествий).

Проверка и регулировка света фар Лада Калина ВАЗ 1118 проводится с полностью заправленным топливным баком, комплектом инструментов и запасным колесом.

1. Предварительно проверьте манометром давление воздуха на всех шинах автомобиля. При необходимости, доведите его до нормы.

2. Установите автомобиль Лада Калина перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя дополнительный груз массой 75 кг.

3. Разметьте на стене экран, как показано на схеме регулировки света фар.

4. Нанесите на экран вертикальную осевую линию О, лежащую в плоскости симметрии машины (расстояние от нее до центра левой и правой фар должно быть равным). Слева и справа от нее проведите еще две симметричные линии А и В, которые должны совпадать с центрами левой и правой фар.

5. На высоте h, соответствующей расстоянию центров фар от земли, нанесите горизонтальную линию 1, а на 75 мм ниже ее — линию 2.

6. Включите на автомобиле Лада Калина ближний свет фар, повернув корректор фар Лада Калина 1118 в положение «0» (это положение соответствует нагрузке автомобиля Лада Калина с одним водителем).

7. Закрывая поочередно каждую фару, проверьте соответствие световой границы относительно схемы регулировки, нанесенной ранее на экран. Граница должна проходить по линии 2. Наклонные отрезки должны начинаться в точках пересечения.

8. Вставьте шестигранник «на 6» в гнездо регулятора через отверстие в верхней поперечине рамки радиатора.

9. Поворачивая шестигранником регулятор 1, расположенный ближе к крылу, отрегулируйте положение светового пучка фары в горизонтальной плоскости.

10. Поворачивая регулятор 2, расположенный ближе к радиатору, отрегулируйте положение светового пучка в вертикальной плоскости. Следите, чтобы верхняя граница светового пучка совпадала с нижней горизонтальной линией, а место излома пучка (точка пересечения горизонтального и наклонного участков светового потока) — с вертикальной линией, соответствующей центру данной фары.

11. Аналогично отрегулируйте направление светового пучка другой фары.

Примечание:

Регулируйте направление светового пятна для каждой фары отдельно. Во время регулировки вторую фару закройте непрозрачным материалом или отсоедините от нее разъем с проводами.

Схема регулировки света фар на автомобиле Лада Калина ВАЗ 1118:

  • 1 — горизонтальная линия, соответствующая центрам фар;
  • 2 — линия, проходящая через центры световых пятен;
  • А, В — вертикальные линии, соответствующие центрам фар;
  • О — осевая линия;
  • h — расстояние от центров фар до пола;
  • d — расстояние между центрами ламп фар.

Видео регулировки света фар легковых автомобилей:

В статье не хватает:

  • Качественных фото ремонта
  • Фото инструмента
  • Фото деталей и расходников

Время от времени водители сталкиваются с неприятным и опасным моментом — световой завесой. Широкий высокий луч от осветительных приборов транспортного средства засвечивает пространство перед автомобилем. Подобная ситуация в 30% становится причиной дорожно-транспортных происшествий.

Избежать этого легко: важно систематически проверять и регулировать положение светотехники на авто. Это не самая сложная задача, вполне выполнимая самостоятельно без привлечения специалистов

Алгоритм универсальный для всех машин. В качестве примера рассмотрим, как происходит регулировка фар Калина Лада.

Самостоятельная установка противотуманных фар на автомобиль Лада Калина

На Ладе Калина в местах установки противотуманок стоят защитные заглушки, поэтому делать отверстия в бампере не придется достаточно просто снять их.

  1. Сначала необходимо снять бампер, для чего следует открутить болты и саморезы снизу бампера и под решетками, также следует открутить винты в колесных арках, при помощи которых закрепляются края бампера. Затем следует вывести боковины бампера из-под арок колес и полностью снять его.
  2. После следует снять заглушки (для отгибания защелок можно использовать плоскую отвертку) и прикрутить ПТФ на саморезы (три на каждую фару).
  3. В салоне авто, над педалью сцепления, необходимо найти место, в которое идет пучок проводов, и вытолкнуть уплотнитель, а затем, при помощи стальной проволоки, протянуть провода от противотуманок рядом с основными проводами.
  4. После необходимо соединить провода противотуманок с основными проводами и стянуть весь пучок стяжками (пластиковыми хомутами).
  5. Напротив противотуманок следует оставить провода достаточной длины с разъемами, прикрутить минусовые клеммы к винтам на кузове автомобиля, и зафиксировать провода посредством стяжек.
  6. Так как суммарная мощность, потребляемая ПТФ, составляет 110 Вт, они должны подключаться через реле, которое управляется кнопкой. Кнопка устанавливается в салоне авто, на приборной панели. Питание для фар можно получить, подключившись к проводу розового цвета в блоке предохранителей (он идет к реле К7, которое включает дальний свет). Также запитать ПТФ можно от сине-черного провода, который идет от замка зажигания.
  7. Подключать ПТФ необходимо через предохранитель на 15 А. Для этого необходимо подключить силовые контакты реле 87 и 30 к проводам на противотуманки и предохранитель соответственно.
  8. После того, как все соединение были произведены, нужно еще раз проверить правильность подключения и после этого подключить клемму аккумулятора, а затем удостовериться, что противотуманки включаются от нажатия кнопки.
  9. Затем в обратной последовательности следует собрать бампер. Разумеется, после сборки не должно остаться лишних винтов.

Регулировка ПТФ

После установкипротивотуманных фар на машину Ладу Калинанеобходимо откорректировать направление их светового потока, для чего следует поставить автомобиль на ровную поверхность на расстоянии пяти метров от стены. Затем следует закрыть одну фару (например, картонкой), а после, вращая регулировочный винт, установить границу потока света на 0,5 м ниже уровня фар.

Точнее отрегулировать противотуманки можно на СТО, используя для этого реглоскоп. После проведения всех вышеперечисленных процедур ПТФ полностью готовы к применению в пути.

Как отрегулировать световой поток

После установки новых фар или демонтажа переднего бампера, владельцу автомобиля необходимо отрегулировать световой поток.

Световой поток для каждой фары выставляется отдельно

Дело в том, что у противотуманок совсем иной принцип освещения дорожного полотна:

  1. ПТФ имеют четкую верхнюю границу (срез);
  2. Это обусловлено физическими особенностями тумана.

Лучшим решением задачи будет посещение СТО, которые имеют специальные регулировочные стенды, рассчитанные на любые модели автомобилей. Но если такой возможности нет, или же осуществлялась замена противотуманной фары на Калине с извлечением из штатного места, то можно проделать эту операцию и самостоятельно.

Алгоритм будет следующим:

  1. Устанавливаете автомобиль в 3 метрах от глухой стены (жилой дом, гараж);
  2. Проверяете давление в шинах и доводите его до заводских параметров;
  3. С помощью мела и линейки наносите на стену две вертикальных линии напротив каждого колеса;
  4. Измерьте расстояние от земли до фар вашего автомобиля. Это будет параметр – h;
  5. Наносите горизонтальную линию на стене на расчетной высоте;
  6. Включаете противотуманки и закрываете одну из них тканью или газетой;
  7. С помощью регулировочного винта выставляете световой поток;
  8. Повторяете операцию для другой фары.

Все, работа закончена, и что самое приятное – цена работы минимальная.

Причины регулировки фар

Положение фар при финальной регулировке

Многие автолюбители не понимают, почему и зачем регулировать фары. Согласно положения №699 «Автомобильной международной конвенции» от 12.12.1999 года существуют основные правила использования света в темное время суток. В нем прописано, что автомобильный свет должен падать под определенным углом, со смещением в правую сторону для леворульных автомобилей, и влево – для праворульных.

Еще одной причиной становится загруженность автомобиля, снаряженная масса, а также количество пассажиров, которые регулярно ездят на автомобиле.

Процесс регулировки фар на Калине

Регулировать фары стоит только при ближнем свете, ПТФ должны быть выключены. Если у Вас нет противотуманных огней, то читайте материал о том, как их установить.

Прежде, чем приступить непосредственно к процессу регулировки необходимо заправить автомобиль до полного бака, положить запасное колесо, а также позвать помощника. Посадите помощника за руль.

Процесс регулировке на воротах гаража

Таким образом, получится, что машина полностью снаряженная. В идеале иметь стандартную регулировочную разметку для фар на стене гаража, но если она отсутствует можно воспользоваться обычной стеной.

Разметка на стене при регулировке фар

Рассмотрим, как отрегулировать свет фар на Ладе Калине:

  1. Проверяем и доводим давление шин до нормы.
  2. Расстояние между стеной и автомобилем должно составлять 5 метров.
  3. Наносим разметку как на рисунке выше.
  4. Открываем капот и откручиваем верхнее крепление фар.
  5. Для каждой блок-фары регулируем отдельно пучок света.

Регулировка положения фар через специальные отверстия в передней панели. 1 — в горизонтальной плоскости), и 2 — в вертикальной плоскости.

Выводы

Как показывает практика, на Ладе Калине эта регулировочная операция понадобится не часто, поскольку отклонение от нормы происходит редко, в большинстве случаев из-за дорожно-транспортных происшествий.

Фара является источником направленного освещения на «Ладе 1118». Устанавливается она спереди авто, освещая дорожное покрытие и окружающую местность. Ввиду огромного ассортимента выбора систем освещения, элементы которой можно установить на «Калину», фонари часто выступают предметом замены или доработки. Чтобы произвести замену блок-фары «Калины», стоит для начала рассмотреть ее строение. На этой модели авто производителем устанавливаются 2 блок-фары, снабженные 3 секциями:

  • ближним светом;
  • габаритным, а также дальним светом;
  • поворотниками.

Блок-фара Лады Калина

Когда вы включаете ближний свет, загораются фонари только ближнего света, а когда включаете дальний свет на модели 1118, начинает гореть комплекс ближнего и дальнего освещения мощностью каждый по 55 Вт. На секциях передних указателей имеются прозрачные рассеиватели света. Поворотные фонари мощностью в 21 Вт имеют оранжевое свечение.

Завод, на котором производится «Калина», предусматривает на ней установленные фонари двух производителей:

  • Bosch;
  • Автосвет ЗАО (г. Киржач).

Передняя оптика Калины

Чтобы определить, какая фирма является изготовителем фонарей на модели 1118, вам достаточно произвести внимательный осмотр стекла. Если на стекле есть символы AL, то изготовлен комплекс освещения заводом Bosch. Если материалом для фонарей выступает поликарбонат, в котором отсутствует колпачок лампы ближнего освещения, то такая модель также сделана фирмой Bosch. Однако если в поликарбонатном фонаре есть колпак лампы ближнего света, то сделан он фирмой «Автосвет».

Среди основных причин того, почему требуется снять или осуществить замену системы освещения, выделяют:

  • замену старой комплектующей на новую;
  • необходимость тюнинга или регулировки устройства.

Тюнинг фары на Калину

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
