Подушки двигателя признаки неисправности

Подушка двигателя (опора двигателя) предназначена смягчать колебательные и вибрационные движения на кузов автомобиля. Чтобы было, если не было подушек? Все бы чувствовали себя в машине так, будто летят в старом самолете, а то и того хуже.

Что собой представляет подушка двигателя

Подушка двигателя по своей сути – прокладка между силовым агрегатом и элементами кузова. На старых советских легковых автомобилях изделие само по себе было незамысловато – кусок прочной резины с крепежными деталями по двум противоположным сторонам. Да и были автомобили в основном заднеприводными, передний привод появился только на ВАЗ-2108 в 1985 году.

Современные опоры двигателя могут быть резинометаллические и гидравлические. Правда, гидравлические подушки применяются нечасто, и в основном на дорогих автомобилях.

Как правило, весь силовой агрегат легкового переднеприводного автомобиля крепится на четырех или пяти опорах: две опоры находятся на коробке передач, и две или три – на двигателе. Мотор и коробка передач между собой жестко соединены.

Стандартное расположение подушек двигателя:

— правая подушка (на переднем правом лонжероне кузова, обычно крепится сверху);
— передняя подушка (в основном крепится к передней балке двигателя, находится внизу);
— задняя подушка (крепится к днищу кузова или к переднему подрамнику, также находится внизу).

Задней опоры на двигателе может и не быть. Подушка КПП служит общей опорой, просто она крепится близко к задней части мотора.

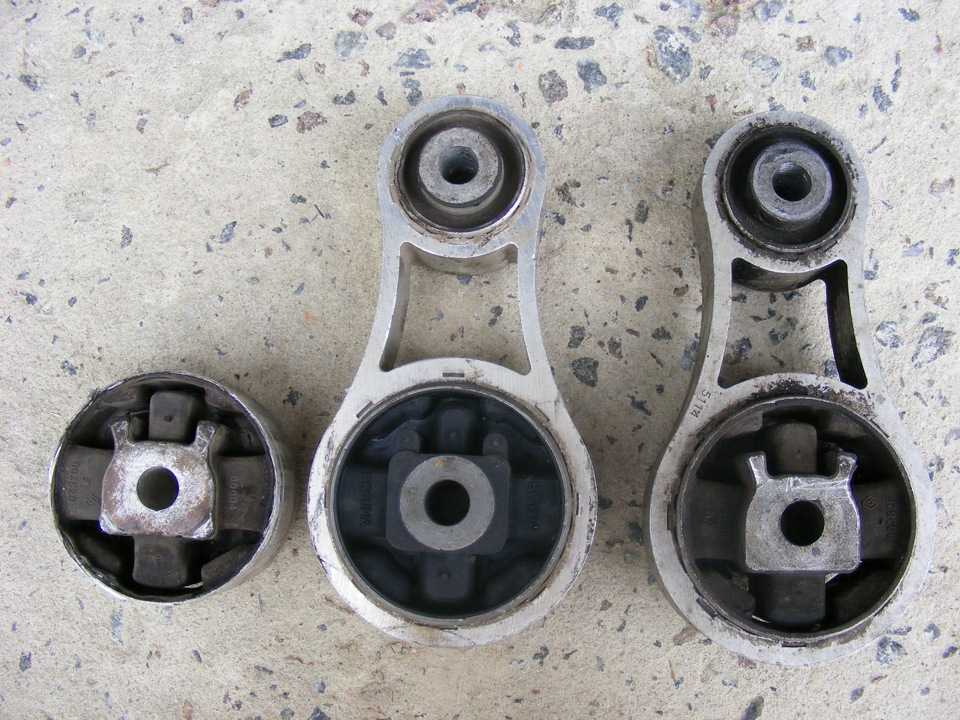

Резинометаллические опоры конструктивно выполнены в разной форме. Это может быть стальной или алюминиевый цилиндр с резиновым сайлент-блоком внутри, алюминиевая «лапа» с резиновой проставкой.

Неисправности подушек двигателя

В процессе эксплуатации автомобиля опоры двигателя ломаются по разным причинам. Самым частым дефектом является обрыв резиновой составляющей изделия. Хотя подобные детали довольно долго служат (до 100 км пробега), но вследствие высокой нагрузки на них резина не выдерживает и рвется. Особенно большая нагрузка возникает при трогании автомобиля с места и при торможении. Если водитель авто любит скоростную езду с резким отрывом на старте, то опоры двигателя у него долго не прослужат.

Резина на опоре имеет свойство рассыхаться и терять свою эластичность. Бывает, обламывается алюминиевый кронштейн при наезде на препятствие. Если масло из двигателя или коробки передач попадает на резиновый блок подушки, то резина маслом разъедается, опора выходит из строя раньше времени. Также тосол и тормозная жидкость пагубно влияет на подушку. В любом случае, эксплуатировать машину с неисправной подушкой двигателя будет некомфортно, а иногда и небезопасно.

Признаки неисправности подушек двигателя:

— при трогании с места и торможении появляются щелчки и стуки впереди автомобиля;
— езда по неровной дороге сопровождается ударами в передней части кузова;
— появилась вибрация;
— при движении по неровной дороге идет отдача на рычаг переключения передач.

Как определить неисправность подушки двигателя

Безусловно, для диагностики подвески существуют специальные стенды, но это не всегда доступно. Можно попробовать определить неисправность самостоятельно.

В первую очередь, нужно открыть капот автомобиля и внимательно осмотреть все подушки двигателя, которые доступны для внешнего осмотра. Сильные разрывы и повреждения заметны будут сразу. Чтобы лучше осмотреть все опоры, особенно нижние, необходим автомобильный подъемник или смотровая яма.

Осмотр и диагностику подушек двигателя лучше проводить вдвоем. Один монтировкой двигает опору, а другой внимательно наблюдает, нет ли разрывов в резиновой части при перемещении опорного блока. Такая диагностика, как правило, почти стопроцентно определяет дефект.

Заменить опору двигателя в целом несложно, верхнюю подушку можно заменить без ямы или подъемника, но очень пригодится домкрат. При замене нижних опор потребуется упор. Дело в том, что при снятии подушки двигатель лишается опоры и опускается вниз. Чтобы установить новую деталь, нужно направить ее к посадочному месту. Вот для этого упор или домкрат здесь и нужен. Опять же, вдвоем проводить такую операцию намного удобнее, при определенном опыте можно обойтись и без упора.

Признаки неисправности подушек двигателя, как правильно определить неисправность

Чтобы автомобиль пришел в движение, ему нужен двигатель. Данный агрегат устанавливается в передней части кузова (в большинстве случаев). Крепится он на подрамник либо на лонжероны. Однако вибрации, что отдает двигатель при работе, сильно отдаются на кузов. Чтобы их сгладить, его устанавливают посредством резиновых подушек. Они являются неким буфером. Со временем все резинотехнические изделия приходят в негодность. Не исключением являются и опоры ДВС. Что такое подушки двигателя, признаки неисправности и методы устранения – далее в нашей статье.

Характеристика

Что собой являет данная деталь? Подушка двигателя – это прокладка между элементами кузова и силовым агрегатом. Такая устанавливается на все без исключения автомобили. На советских «Жигулях» подушка представляла собой прочный кусок резины с крепежными элементами по двум сторонам. На более современных «девятках» и «восьмерках» (а впоследствии и всех ВАЗах с переднеприводной компоновкой) устанавливались уже полноценные резинометаллические опоры.

Так, силовой агрегат крепился на четырех подушках. Две из них находятся на коробке передач, а остальные – на двигателе. Во избежание излишних нагрузок коробка с мотором жестко закреплены. Любой перекос ведет за собой изменение геометрии первичного вала. В итоге вся вибрация сильно передается на рычаг коробки и саму трансмиссию.

Где находятся подушки? На двигателе данный элемент устанавливается с нескольких сторон:

Передняя подушка. Крепится к передней балке силового агрегата.
Задняя подушка. Устанавливается к переднему подрамнику. Располагается в районе днища.
Правая опора. Находится сверху, у переднего лонжерона кузова.

Также отметим, что задняя опора есть не на всех автомобилях. Эту функцию выполняет сама коробка передач.

В таком случае она близко крепится к мотору. Сами подушки выполнены в разной форме. Зачастую являют собой алюминиевый или стальной цилиндр с сайлентблоком внутри. Для закрепления на кузове используется так называемая «лапа». Она тоже имеет резиновую проставку. Именно так устроены современные подушки двигателя. Симптомы, как диагностировать деталь, что влияет на износ — рассмотрим в ходе данной статьи.

Почему изнашивается?

Многие автомобилисты задаются этим вопросом. Признаки неисправности подушек двигателя могут быть разными. В первую очередь это связано с естественным износом, который возникает из-за вибраций. Ресурс данных элементов составляет порядка 150 тысяч километров. Чем сильнее вибрации, тем больше нагрузка на опору (особенно если в двигателе не работает один из цилиндров).

Если вы думаете, что ресурс напрямую зависит от километража, вы ошибаетесь. Подушка изнашивается даже тогда, когда автомобиль стоит в гараже. Со временем резина рассыхается. Появляются микротрещины. Еще один негативный фактор – это масло. Нужно вовремя менять сальники, дабы исключить подтеки.

Масло негативно влияет на ресурс подушки двигателя. Признаки неисправности ВАЗ 2110 могут заключаться и в манере езды. Так, при резком старте с пробуксовкой на опору возлагается колоссальная нагрузка.

Как определить быстро неисправность подушки двигателя?

Определить исправность элемента можно не открывая капот.

Во время движения вы заметите характерные признаки неисправности подушек двигателя:

Появляются характерные стуки и щелчки при старте и торможении автомобиля (в передней части).
При движении по неровной дороге на кузов передаются сильные удары.
На холостых оборотах появляется излишняя вибрация.
Удары отдаются на коробку передач при движении (особенно когда автомобиль едет по ямам).
Сильная вибрация рулевого колеса на всех режимах работы двигателя.

Определяем состояние опор визуально

Не всегда вышеперечисленные признаки будут указывать именно на неисправность опор двигателя. Так, если наблюдаются удары в передней части кузова, нужно визуально осмотреть элемент. Где он находится, мы уже знаем. Итак, открываем капот и смотрим на состояние резинового буфера.

На нем не должно быть разрывов и трещин. Для лучшего удобства, рекомендуется использовать смотровую яму (особенно если это передняя и задняя опора). Подвигайте ее из стороны в сторону. Люфта между цилиндром и сайлентблоком быть не должно. Если это так, признаки неисправности подушек двигателя подтвердились. Деталь подлежит замене.

Как поменять своими руками?

Для этого вам понадобится набор инструментов (головки и рожковые ключи), домкрат и ремонтные подставки (поскольку двигатель будет находится «на весу»). Итак, поддомкрачиваем автомобиль с правой стороны. Подвешиваем мотор на цепи. Откручиваем болты (всего их 3), что крепят опору к двигателю и кузову. Далее снимаем кронштейны и вынимаем элемент наружу. Устанавливаем новую деталь на место .

Для замены задней опоры поддомкрачиваем кузов с левой стороны. Однако, в отличие от предыдущего случая, нам придется подвесить и коробку передач. Используем деревянную подложку, дабы не повредить поддон. Откручиваем болты крепления подушки и достаем ее наружу. На место старой устанавливаем новую и производим сборку в обратной последовательности.

Полезные советы

Автомобилисты рекомендуют производить замену опоры в теплую погоду. Зимой подушка сильно «дубеет», и снять ее можно только после предварительного нагрева (это фен либо паяльная лампа). Если опора не выходит, рекомендуется использовать смазку типа ВД-40 либо ее аналог от производителя «Маннол». Обычная смазка для этого не подойдет.

Нередко в полость старой подушки попадают пыль и влага, вследствие чего на цилиндре возникают коррозионные процессы. Снять подушку не представляется возможным. Если вы меняете заднюю опору, учитывайте направление, указанное стрелкой на детали. Она должна устанавливаться по ходу движения автомобиля. В противном случае есть риск, что элемент не выдержит нагрузок и оборвется.

Заключение

Итак, мы выяснили основные признаки неисправности подушек двигателя. Опора ДВС – очень ответственная деталь в автомобиле. Поэтому нужно знать, как выявить ее неисправность и как поменять деталь на новую. Надеемся, данная статья помогла вам в решении данного вопроса.

Признаки неисправности подушек двигателя, как определить неисправность

Характеристика

Где находятся подушки? На двигателе данный элемент устанавливается с нескольких сторон:

Передняя подушка. Крепится к передней балке силового агрегата.
Задняя подушка. Устанавливается к переднему подрамнику. Располагается в районе днища.
Правая опора. Находится сверху, у переднего лонжерона кузова.

Также отметим, что задняя опора есть не на всех автомобилях. Эту функцию выполняет сама коробка передач.

Почему изнашивается?

Как определить быстро неисправность подушки двигателя?

Определить исправность элемента можно не открывая капот.

Во время движения вы заметите характерные признаки неисправности подушек двигателя:

Появляются характерные стуки и щелчки при старте и торможении автомобиля (в передней части).
При движении по неровной дороге на кузов передаются сильные удары.
На холостых оборотах появляется излишняя вибрация.
Удары отдаются на коробку передач при движении (особенно когда автомобиль едет по ямам).
Сильная вибрация рулевого колеса на всех режимах работы двигателя.

Определяем состояние опор визуально

Как поменять своими руками?

Полезные советы

Заключение

Как определить неисправность подушки двигателя

В один «прекрасный зимний день, я услышал в салоне интересный звук. Доносился спереди слева — коробка подумал я и ужаснулся. Характер звука похож на тиканье часов (подшипник подумал я и расстроился). Звук в первый раз услышал на 3 передаче при 2к оборотах. Но он присутствует и в нейтрали, на любой короче. Так как была зима ездил так.

Потом наткнулся на пост о замене подушек и парень писал было тиканье (он думал шрус) но поменял подушки — и бабка отшептала.
Я поступил также, купил подушки БРТ. Хотел Севи, но не нашел типа они лучше работают )
Ну что я Вам скажу исправные детали тоже хорошо работают по сравнению с усталыми.

Приступил к замене алгоритм следующий
1. Ослабить гайку крепления опоры к кузову
2. Поддомкратить и вынуть этот болт
3. Открутить опору и снять
4. Поставить новую, затянуть
5. Еще поддомкратить и вставить болт крепления опоры.
6. Затянуть и опустить домкрат

Вот боковую сняли, а поставить проблема ) Отверстие в опоре оказалось выше чем отверстие в кузове О_о. Начались пляски с музыкальным инстрУментом. Домкратили в левый краб поднялось крепление кузова но еще чуток осталось, тут Вадим смекнул что нужно надавить на опору сверху. И вуаля сработало болт вошел как миленький.

И Самое интересное замена задней подушки коробки.

Результаты
Приход есть, выражается в меньшем раскачивании рычага кпп (даже не привычно). Раньше тормозишь или газу даешь рычаг перемешался туда и обратно (понимаете о чем я) теперь стоит на месте.
Двигатель стал выше на 1-3 см
Часы встали — точнее звук пока ушел =)
Езда по неровной дороге стала приятнее.
Про то что двигатель стал лучше работать не скажу — пока не заметил, но вибраций стало меньше.
Это из того что видно и почувствовал сразу.

Ну собственно неисправность я угадал =) т.к. задняя опора кпп вся потрескалась. Фоткать не стал — стыдно))) Ну собственно авто 07 года, стояла как я понял долго и резина подводит. Передняя опора была просевшая трещин не обнаружил. Опора коробки почти как новая, состояние на 4ку.

Хочу особо отметить огромный вклад Вадима в данное действо! СПАСИБО Тебе!

Всем спасибо за внимание. Следите за БЖ дальше будет интересней=)

Что собой представляет подушка двигателя

Стандартное расположение подушек двигателя:

– правая подушка (на переднем правом лонжероне кузова, обычно крепится сверху);
– передняя подушка (в основном крепится к передней балке двигателя, находится внизу);
– задняя подушка (крепится к днищу кузова или к переднему подрамнику, также находится внизу).

Неисправности подушек двигателя

Признаки неисправности подушек двигателя:

– при трогании с места и торможении появляются щелчки и стуки впереди автомобиля;
– езда по неровной дороге сопровождается ударами в передней части кузова;
– появилась вибрация;
– при движении по неровной дороге идет отдача на рычаг переключения передач.

Как определить неисправность подушки двигателя

Если двигатель жёстко прикрепить к кузову, то вибрация внесёт огромный дискомфорт в управление транспортным средством. Чтобы избежать этого, мотор крепят к кузову, используя подушки специальной конструкции, которые рассчитаны на вес силового агрегата и амортизируют колебания. Также это позволяет защитить двигатель от жёстких колебаний, которые возникают при движении по пересеченной местности. Но не зная, как проверить подушки двигателя, трудно обеспечить их своевременную замену.

Что указывает на износ подушек двигателя

Возникновение проблем с подушками обычно обусловлено появлением в процессе эксплуатации лишних шумов или вибраций:

стук в моторном отсеке при запуске двигателя и неустойчивых оборотах, который пропадает при увеличении вращения коленвала;
появление неприятного шума в подкапотном пространстве при движении по пересеченной местности;
вибрации, ощутимые рычагом управления коробкой передач на холостом ходу;
нестабильная работа трансмиссии при переключении передач, на скорости;
посторонние звуки в местах крепления КПП при преодолении неровностей;
появление вибрации на рулевом колесе при работающем моторе.

При обнаружении подобных недостатков проводят диагностику подушек двигателя. Для этого можно поехать на ближайшую станцию технического обслуживания или провести эту работу самостоятельно.

ВАЖНО! Посторонний звук должен отличаться от звуков, сопутствующих поломкам ходовой части машины, часто появляющимся при движении по пересеченной местности.

Как проверить состояние подушек

Перед проверкой опор нужно разобраться с конструктивными особенностями силовой установки автомобиля. Подушек может быть две или четыре. Они могут иметь механическое или гидравлическое исполнение.

ВНИМАНИЕ! На дорогих автомобилях гидравлические опоры двигателя имеют регулировку жёсткости и контроллеры работоспособности подушки, которые при поломке узла сообщают информацию на бортовой компьютер.

Разобравшись с техническими особенностями, открывают капот и производят осмотр опор мотора. При выявлении трещин на подушках последние заменяют. Далеко не всегда удаётся из подкапотного пространства увидеть наличие проблемы. В таком случае пользуются более сложным, но информативным способом:

переднюю часть авто поднимают и сооружают опорную плоскость для двигателя;
постепенно опуская машину, снимают напряжение с подушек до тех пор, пока мотор не перестанет опираться на них;
после этого проверяют монтировкой наличие люфта в опоре (его не должно быть) и визуально обследуют подушки со всех возможных сторон.

Отсутствие зазоров в креплении двигателя и целые поверхности опорных узлов говорят об отсутствии явных дефектов. Причина может быть скрытой или связана с другими деталями автомобиля. Но в 90% случаев неисправная подушка будет иметь внешний признак поломки. Внутренние детали узла (спицы, мембраны) при выходе из строя разрушают резиновые поверхности опор, образуя внешние дефекты.

Существует также более опасный способ определения неисправности, который не даёт объективной оценки. Его выполняют при одновременном нажатии двух педалей на авто, оборудованном автоматической коробкой (при включённой передаче). В зависимости от того, будет ли двигатель оставаться на своём месте или резко подпрыгивать, принимают решение о возможном наличии дефекта. Опасность такой методики очевидна и её использования для выявления дефекта не рекомендуется.

Соизмерив свои возможности, каждый принимает решение о необходимости проводить диагностику опор двигателя самостоятельно или обращаться за помощью к специалистам.

Наличие посторонних шумов при работе двигателя в тех или иных режимах требует обязательного выявления истинной причины неисправности. Эксплуатация транспортного средства со стуками и излишней вибрацией может привести к серьёзным поломкам, устранение которых превысит стоимость опор в несколько раз. Устранение неисправности на ранней стадии обойдётся дешевле и не отразится на других узлах автомобиля.

Замена подушек двигателя и как определить поломку

Расскажем о том, как определить поломку подушки, как правильно заменить подушку двигателя и что может потянуть за собой поломка одной из деталей.

Выявление причины поломки подушки двигателя, она же опора, начинается с простого стука двигателя об раму или передачи сильной вибрации на корпус автомобиля. Зачастую поломка одной подушки тянет за собой и поломку других подушек и деталей двигателя, поэтому лучше не затягивать с ремонтом.

Как определить поломку подушки двигателя

Сразу понять тяжело, лопнула подушка двигателя или вибрация передается с другой детали, дороги. При запуске двигателя, вибрация будет передаваться и некоторые автолюбители грешат, что двигатель не прогрелся, и поэтому не обращают внимания. Бывает ситуация, когда даже на прогретый двигатель вибрация появляется и пропадает даже при езде. Когда подушка двигателя вовсе вышла из строя, то будет слышно, характерный скрип метала по металлу.

Доехать до ближайшего СТО или домой с такими симптомами можно, не стоит гнать автомобиль желательно не более 60 км/час. Зачастую, изнашивается задняя или левая опора. Хорошо осмотреть это можно на смотровой яме, где видно, как боковые подушки, так и заднюю. Если нашли поломку в одной подушке, то готовьтесь, что однозначно еще одну придется менять. После осмотра подготовьте запчасти для замены, так как поехать на автомобиле вы не сможете во время замены.

Подготовка к замене подушки двигателя

Замену лучше проводить в теплую погоду или в теплом помещении, так как работа предстоит с резиновыми деталями, а как известно, на морозе резина становится жесткой, и замену будет производить тяжело. Для замены лучше всего заехать на смотровую яму. Далее отключаем аккумулятор, чтоб избежать замыкания. Зачастую начинают осмотр с передней левой стороны, так как её проще всего поменять, и она чаще всего выходит из строя. Если оборвало крепление, то можно отремонтировать, так как подушки двигателя стоят порядка 2000 рублей для простой иномарки, для внедорожника порядка 4000 рублей. Если поломка в резиновой части опоры, то однозначно нужно ставить новые. На СТО такая замена стоит порядка 300?500 рублей для передней и боковой, и порядка 700 рублей для задней подушки.

Процесс замены опоры двигателя

Снимаем защиты с двигателя, чтоб легче было дотянуться до нужных деталей. Прежде всего, нужно зафиксировать двигатель с помощью домкрата, на смотровой яме это сделать легко, подставив перекладину с крупной доски, так чтоб выдержала часть веса двигателя. Делается это для того, когда открутите опору, то двигатель просядет и не будет на чем держаться.

Приподняв максимально двигатель, чтоб удобно было открутить крепежные болты, снимаем крепление. В обратном порядке ставим новую подушку, хорошо зажимаем болты и переходим к задней подушке, именно с ней начинаются танцы с бубном, так как по ходу движения автомобиля на нее приходится самая большая нагрузка. В результате гнется не только сам крепеж, который по своей форме не такой как предыдущие, но и деформируются крепежные болты.

Приподнять двигатель уже не получится, лучше подвязать сверху к балке или положить на стаканы перекладину и к ней подвязать двигатель, заранее приподняв его домкратом. В некоторых автомобилях придется снять штаны или другие части, которые могут мешать замене. Если болт крепежный сильно деформировался то придется спиливать болгаркой иначе никак не открутите, некоторые водители выравнивают болт, но это ненадолго, через время снова придется выравнивать или менять на новый.

Для того, чтоб снять подушку с посадочного места, смажьте маслом или WD-40, часто бывает из-за попадания грязи подушка напросто может приржаветь к раме. Немаловажным моментом является установка, на задней подушке есть направляющая, или по-другому стрелка, которая указывает направление движения автомобиля, не стоит путать, так как через время может снова оборваться. Собрав все в обратном порядке, переходим к правой подушке двигателя. На этой опоре также бывает проблема с деформированными болтами, но главной проблемой становится генератор или компрессор кондиционера. Как мы помним, снимать компрессор кондиционера не рекомендуется, так как в результате разгерметизации выйдет весь фреон, а заправка будет стоить еще дороже, чем подушки вместе с заменой.

У большинства иномарок правая подушка находится ближе к правой передней части, поэтому часто снимают правую переднюю фару и решетку радиатора, таким образом, упростив процедуру замены.

Освободив место для снятия подушки, сталкиваемся с проблемой деформации болтов, болгаркой никак не обрезать, так как можно повредить соседние детали или просто не достанете до болтов. Советовал бы взять ножовку по металлу и не спеша срезать болт, процедура хоть и долгая, но все же, не повредите соседние детали. Сняв подушку, в обратном порядке ставим новую, будьте осторожны с радиатором, так как об его соты можно порезать руки.

Безопасность при работе

Главным критерием безопасности при работе должен быть хорошо зафиксированный двигатель, желательно позвать напарника, чтоб подстраховать или помочь с заменой.

Видео с советами о том, как определить повреждение подушки двигателя:

Видео о том, как заменить подушку двигателя на автомобиле Golf 2:

Как проверить и заменить подушки двигателя

Одними из важных элементов любого автомобиля являются подушки двигателя. От них напрямую зависит продолжительность службы ключевых элементов мотора, а также состояние кузовных деталей машины. Выход из строя одной подушки двигателя практически сразу приводит к повреждению остальных опор, из-за чего возникают сильные вибрации и стуки при движении автомобиля и преодолении малейших препятствий. Возникающие вибрации настолько сильные, что если их игнорировать, в кратчайшие сроки может быть нарушена геометрия кузова машины, повреждены детали мотора, подвески, рулевого управления. В рамках данной статьи будет рассмотрено, как проверить подушки двигателя и заменить их при необходимости.

Как проверить подушки двигателя

Если при движении автомобиля в передней части начали раздавать стуки, скрипы и другие шумы неизвестного происхождения, необходимо в кратчайшие сроки определиться с природой их возникновения. Не обязательно, что они связаны с подушкой двигателя, возможно, что причина кроется в деталях подвески или рулевого управления, но от того не менее опасно управлять автомобилем. Если же имеются подозрения, что могла выйти из строя подушка мотора, для ее проверки потребуется обзавестись домкратом, монтировкой (или крепкой деревянной палкой) и страховочной поверхностью, например, деревянным бруском.

Проверка подушки двигателя проводится по следующему алгоритму:

Автомобиль необходимо установить на ровную поверхность, предварительно открутив защиту;
Далее домкрат требуется установить под одно из передних колес автомобиля и поднять его.

Если в результате визуального осмотра подушки двигателя проблема не была диагностирована, нужно проверить на наличие люфтов крепления опор мотора к кузовным элементам или передней балке подвески. Для этого потребуется взять монтировку (или крепкую палку) и с ее помощью попробовать с разных сторон «пошатать» двигатель.

Если при проверке был выявлен люфт, необходимо проверить, хорошо ли затянута опора двигателя. Для этого потребуется вновь установить переднюю часть автомобиля на домкрат и попытаться затянуть опору двигателя.

Как заменить подушку двигателя

Когда в результате диагностики удается выявить наличие проблем с подушками двигателя, нельзя откладывать их замену «в долгий ящик». Нужно как можно скорее приобрести новые опоры и установить их на место старых.

Обратите внимание: некоторые водители, в стремлении сэкономить, приобретают подушки двигателя на разборках. Делать этого не рекомендуется, даже если деталь выглядит практически новой. Лучше приобрести оригинальную подушку, поскольку выход из строя данного компонента может привести к поломке более дорогостоящих элементов двигателя и подвески.

Замена подушки двигателя проводится следующим образом:

Первым делом необходимо обесточить автомобиль, сняв клеммы с аккумулятора;
Далее переднюю часть машины требуется поднять при помощи домкрата и зафиксировать опорами, чтобы иметь беспрепятственный доступ к двигателю снизу;

Стоит отметить, что довольно часто возникают проблемы со снятием подушки двигателя из-за «прикипания» болтов. В такой ситуации, чтобы снять крепление, не рекомендуется использовать болгарку, поскольку велик риск повреждения соседних элементов. Лучше воспользоваться ножовкой по металлу и неспешно срезать деформированные или прикипевшие болты.

Своевременная замена подушки двигателя способна уберечь автомобиль от серьезных проблем. В интернете можно найти рекомендации «специалистов», которые утверждают, что не следует тратиться на покупку новой подушки двигателя, и для устранения стуков можно использовать часть резинового шланга, установив его на тягу или кулису. Крайне не рекомендуется поступать подобным образом, поскольку сама проблема с возможным повреждением элементов мотора и кузова устранена не будет, удастся лишь заглушить посторонний шум при движении автомобиля.

Неисправность подушки двигателя: причины, симптомы, замена

Устройство и назначение опор двигателя

Как уже было сказано, подушки (они же крепления защиты) двигателя, гасят вибрацию во время его работы, а также надежно фиксируют мотор. Название «подушка» получено не случайно, поскольку ее назначение имеет полное соответствие с ним. Если заглянуть в толковый словарь Ожегова, описание слова «подушка» звучит так: опора чего-нибудь, принимающая на себя давление механизма. Основная задача установки опор – это надежное крепление и сведение до минимума каких-либо смещений во время работы. Кроме того, благодаря подушкам и кронштейнам крепления, двигатель изолируется от остальных кузовных деталей, что придает автомобилю комфортные условия во время движения.

Крепления двигателя бывают:

Резинометаллические. Две пластины из металла с резиновой подушкой между ними. Этот вид является самым распространенным и бюджетным.
Гидравлические. Такая конструкция является более прогрессивной. Они способны подстраиваться под различные показатели оборотов мотора, эффективно гасят его дребезжание, как на высоких, так и на малых скоростях. Гидравлическая подушка – это две камеры, а между ними мембрана. Камеры заполняются антифризом, в более дорогих вариантах – специальной жидкостью. Мембрана гасит незначительные колебания (холостой либо малый ход). Скоростное дребезжание устраняется жидкостью. Даже самая сильная вибрация не повлияет на работу мотора из-за давления в камерах, которое меняется и перемещает жидкость для повышения жесткости опоры.

В отличие от резинометаллических, гидравлические подушки бывают трех подвидов:

механические – самые простые, однако отлично справляющиеся со своими функциями;
электронные – более дорогие, автоматически изменяют характеристики жидкости для более эффективного выполнения своих задач;
динамические – самые дорогие подушки, в которых используется магнитная жидкость (металлизированная), меняющая вязкость из-за воздействия магнитного поля и прекрасно адаптирующая опоры в зависимости от условий эксплуатации.

Особенности креплений разных двигателей

В зависимости от автомобиля и технологических его особенностей, силовая установка может иметь от трех до пяти подушек. Функция опор заключается в гашении вибрации на холостых оборотах, а также во время выхода мотора на максимальный уровень нагрузки.

На автомобилях ВАЗ 2110, как правило, устанавливаются резинометаллические подушки. Причем их количество напрямую зависит от количества клапанов: для 8-клапанных предусмотрено 3 подушки (две по бокам и одна сзади), а для 16-клаппаных «десяток» – 4 (две боковых и 2 спереди: сверху и снизу).

В электромобилях, крепления электродвигателей представляют собой три бюджетных подушки – левая, правая и центральная. На всех машинах на электрической тяге их количество одинаково.

На автомобилях КамАЗ двигатель крепится на четырех опорах: по две спереди и сзади. Передние опоры состоят из 2-х кронштейнов и резиновой подушки. Один кронштейн прикрепляется к крышке блока, а второй к лонжерону рамы. Кронштейны левой и правой опор соединен стяжкой.

На двигателях Рено Логан крепления внешне напоминают гитару, выполненную из резины с металлическими вставками. Подушек в Логанах три – по бокам и снизу. Причем нижнюю не так просто и обнаружить, поэтому ее часто путают с другими деталями. Чтобы ее разглядеть, необходимо поднять автомобиль либо спуститься в смотровую яму.

На ВАЗ 2170 Приора, как и на других представителей Волжского автозавода, с ДВС, оснащенными 16-ю клапанами, устанавливаются 4 резиновых подушки. Передняя и задняя крепятся через кронштейны на картере и двигателе. Они передают вес силовой установки на кузов и ограничивают его продольные перемещения. Левая и правая подушки установлены со штангами, которые ограничивают поперченные перемещения мотора.

Признаки выхода из строя подушек двигателя

Усиление вибрации мотора говорит о том, что необходимо обратить внимание на состояние опор. При нормальном режиме работы двигателя появляется усиливающееся дребезжание кузова, начинают вибрировать рулевая рейка, панель управления и педали

Это и есть признаки того, что подушки пришли в негодность.

Пик вибрации, как правило, приходится на период запуска и выключения двигателя. Если резиновые подушки износились полностью, не исключено появление стука, который вызван тем, что элементы мотора соприкасаются с опорами.

Для подтверждения догадки об износе подушек, необходимо запустить двигатель, открыть капот и провести визуальный осмотр мотора и его опор, а также определить степень вибрации путем прикладывания к двигателю ладони.

Причины выхода из строя опор могут быть следующие:

выработка ресурса;
механические и другие воздействия (к примеру, химически активных веществ и жидкостей);
влияние температурных перепадов;
потеря эластичности в связи со «старением» резины;

Как поменять демпферные подушки двигателя ВАЗ 2110 и видео рабочих процессов

Рекомендации относительно ресурса работы подушек и времени их замены в принципе нет, однако если неисправность определена, то затягивать процесс замены не следует. Вибрация и ее последствия помимо ухудшения комфорта может негативно повлиять на работу коробки передач и непосредственно двигателя.

Прежде чем приступать к ремонту, необходимо определится с тем, что будет заменено: только ли подушка, либо опора в сборе. Если на металлической опоре повреждений не обнаружено, ее можно не трогать, а заменить только демпферную подушку.

Замена правой демпферной опоры

Правая опора ВАЗ 2110 меняется следующим образом:

Снять ремень генератора, слегка открутив крепежные болты (ключ на 13).
Ослабить натяжитель и его болт-фиксатор.
Поддомкратить машину с правой стороны до отрыва колеса от дорожного покрытия.
Снять крепеж опоры (ключ на 15).
Снять крепеж подушки к лонжерону и креплению (13-й ключ и головка на 17).
Снять кронштейн правой опоры и отложить в сторону.
Заменить подушку.

Замена левой демпферной опоры

Пошаговая инструкция замены:

Демонтировать защиту двигателя.
Поддомкрачивание автомобиля в районе коробки передач, причем между домкратом и днищем необходимо подложить деревянный брусок. При этом двигатель приподнимется и откроет доступ к левой подушке.
С помощью торцовой головки (№ 15) с воротком, произвести демонтаж крепежа опорной шпильки.
Освободить ограничитель опоры в верхнем положении, опустить слегка домкрат – коробка немного опускается и опорная шпилька легко снимается.
Демонтировать крепеж крепления к кузову (головка на 13 с воротком).
Двигая подушку в направлении двигателя, вытащить ее.
Демонтировать нижний ограничитель опоры.

Замена задней демпферной опоры

Порядок замены задней подушки:

Установить домкрат под КПП, и поднять автомобиль.
Демонтировать две гайки крепления к кузову (головка на 17).
Снять два крепления от коробки и демонтировать опору (два ключа на 19).
Снять подушку с кронштейна (ключ № 19 и для удобства тиски).
Вытащить болт.
Собрать в обратном порядке.

После замены опор, необходимо запустить мотор, понаблюдать за его работой и оценить уровень вибрации. Если замена подушек была проведена точно, вибрации либо совсем не возникнет, либо она будет минимальной.

Замена подушек двигателя

Из статьи вы узнаете: для чего нужны и как проверить подушки двигателя Лада Веста, основные их неисправности, как заменить. О замене правой, левой опоры двигателя и задней дополнительной детали. что означает металлический стук при запуске двигателя на холодную.

Как определить поломку подушки двигателя
Экскурс в матчасть
Подготовка к замене
О затяжке опор ДВС
Похожие темы
Когда нужна проверка подушек двигателя
Причины неисправности
Количество и расположение опор двигателя
Когда нужно менять подушки двигателя
Подготовка инструментов и материалов
Замена подушки двигателя своими руками
Появление звука, люфта и скрипа
Визуальный осмотр
Безопасность при работе
Профилактика
Правильная установка подушек двигателя
Как правильно выбрать опору двигателя

Как определить поломку подушки двигателя

Экскурс в матчасть

Впервые меры по снижению вибрации мотора были приняты в далеком 1932 году на автомобилях Плимут, выпускаемых корпорацией Крайслер. По предложению ведущего инженера Фредерика Зедера между двигателем и рамой начали устанавливать резиновые прокладки. Нечто подобное могут и сегодня видеть владельцы старых машин советского производства, например, модели «Москвич».

Подушки двигателя (они же именуются опорами двигателя) сегодня бывают нескольких типов:

Резинометаллические. Состоят из двух металлических пластин и помещенной между ними резиновой подушкой. Некоторые производители используют вместо резины полиуретан, который более долговечен. Кроме того, конструкция может быть усилена пружинами для улучшения амортизации. Эти опоры бывают разборными или неразборными. Широко используются в виду простоты и дешевизны производства. Срок службы резинометаллических опор составляет 100 000 километров пробега.

Гидравлические опоры. Используются в более современных и дорогих автомобилях, являясь более прогрессивными и эффективными. Могут быть с механическим или электронным управлением. Конструкция состоит из двух камер, между которыми расположена мембрана. Внутри камер находится специальная рабочая жидкость.

Разумеется, те автолюбители, которые предпочитают делать все своими руками по той или иной причине, наиболее часто имеют дело с резинометаллическими подушками. Особенно это относится к собственникам отечественного автотранспорта. Количество опор завит от типа двигателя. Например, на восьмиклапанном моторе автомобиля ВАЗ 2110 используются две боковые и одна задняя. А на шестнадцатиклапанном варианте будут стоять уже пять опор. Тем, кто собирается заменить подушку двигателя на ВАЗ своими руками, стоит учесть этот факт.

Подготовка к замене

Во время замены опоры двигателя необходимо позаботиться о подготовке инструмента. Хорошо, когда ремонт производится под крышей в тёплом помещении. Если есть доступ к смотровой яме, процедура не отнимет много времени.

Отключение аккумулятора.
Осмотр двигателя.
Проверка креплений.

Во время осмотра машины необходимо убедиться в том, что проблема кроется лишь в подушках.

О затяжке опор ДВС

Доброго времени суток, ребят! Проблема в следующем. Были оторваны (как оказалось) передние подушки двигателя. Взял контрактные, с виду в ОТС, трещин нет, особо не просевшие, номера такие же. Поменяли, протянули на заглушенной машине. О результате. Раньше с оторванными опорами руль, педали, сиденье стояли вообще без вибраций, подколбашивало (не слабо) всю машину лишь при глушении/старте и постоянно ощущалась вибрация на селекторе АКПП, усиливающаяся при включении передачи. Теперь же на хх чувствуется равномерная (врать не буду – не сильная) дрожь на руле, педалях и сиденье (одинаковая, что на P, что на D), иногда её как раньше нет, но чаще присутствует, при этом селектор АКПП теперь очень сильно утихомирился и дрожит чуть сильнее руля, вне зависимости от режима АКПП + машина заводится/глушится молча и без расколбаса. Что это может быть кроме варианта “уставших от времени” опор (почему руль на оторванных старых опорах стоял спокойно понятно и так – не было прямой связи с кузовом по сути)? Есть ли вариант, что “приработается”?

И самый главный вопрос: как правильно затягивать опоры? Тупо после снятия домкратов протянуть, не заводя и всё или дать поработать ДВС (на хх? на передаче?) на незатянутых опорах и потом затянуть (опять же вопрос: на заглушенной после этого машине? на заведённой и хх? на заведённой и передаче? ). Понимаю, что вопрос бредовый, но многие заморачиваются и действительно так делают! Помогите, пожалуйста!

Aristo JZS147’95 3.0Q -> MarkII JZX100 Grande G’98 -> GS300 JT153 EU’94

1) на заглушенной ослабить опоры. завести. секунд 20 ХХ, секунд 20 2000 об/мин, потом опять секунд 20 ХХ. Не глуша затянуть.

2) на заглушенной ослабить опоры. завести. секунд 20 ХХ, секунд 20 2000 об/мин, потом опять секунд 20 ХХ. глушить. затягивать.

3) на заглушенной ослабить опоры. завести. секунд 20 ХХ, секунд 20 2000 об/мин, секунд 20 R, секунд 10 N, секунд 20 D, секунд 20 XX, секунд 20 2000об/мин, секунд 20 ХХ. Не глуша затянуть.

4) на заглушенной ослабить опоры. завести. секунд 20 ХХ, секунд 20 2000 об/мин, секунд 20 R, секунд 10 N, секунд 20 D, секунд 20 XX, секунд 20 2000об/мин, секунд 20 ХХ. глушить. затягивать.

Не съедет ли что-то там от этих P-R-N-D-P и оборотов. И как всё-таки правильнее и безопаснее сделать? В Сети все по-разному делают…

Aristo JZS147’95 3.0Q -> MarkII JZX100 Grande G’98 -> GS300 JT153 EU’94

я просто ставил, прикручивал, потом заводил и ездил, вообще не парился. все было норм.

так хочется чтобы судьба меня взяла за волосы и мордой в счастье, в счастье, в счастье……

Подушка Акпп целая. Всё-таки, склоняюсь к варианту №2. Только настораживает тот факт, что двс после глушения шатается ведь и то, как он сядет на заведённом хх может съехать опять? или это всё ерунда? Ну попытка – не пытка, посмотрим. А вообще такого рода центровка – правильная вещь, как мне кажется, ибо даёт “поиграть” ДВС и нормально сесть.

Aristo JZS147’95 3.0Q -> MarkII JZX100 Grande G’98 -> GS300 JT153 EU’94

ну можно поиграться, хуже то точно не будет, а балка на месте? подухи лекго встали или пришлось заламывать/поправлять?

так хочется чтобы судьба меня взяла за волосы и мордой в счастье, в счастье, в счастье……

балка на месте, её снимали (вообще полезли туда на поддонах герметик менять), новые (ну, в смысле, контрактные) подушки сели нормально в свои места. Слушай, а тебе какой вариант больше нравится из мною предложенных? Какой оптимальнее?

Aristo JZS147’95 3.0Q -> MarkII JZX100 Grande G’98 -> GS300 JT153 EU’94

Привет.
Я думаю что просто мотор перекошен из-за подух.

А в обще, думаю, что надо центровать мотор перед установкой и его фиксацией.
Я всегда задумывался о том, как их устанавливают без центровки? т.е. какое-то крепление перетянул, какое-то не дотянул, и мотор уже будет стоять не ровно.

Toyota Mark Two JZX – Ninety, Grande Regalia, Perl, restyled version.

Мотор поднял, поменял, притянул, мотор опустил, затянул до конца. вибраций не ощущаю.

Cresta GX90 – GX81.TT – JZX81 – JZX90.ТТ – Skyline HNR32
Integra DB6 + DB8 TypeR

так хочется чтобы судьба меня взяла за волосы и мордой в счастье, в счастье, в счастье……

Ну перекошен вряд ли, они одинаковы по высоте были. В общем, попробуем сегодня/завтра по варианту №2 сделать, посмотрим, что получится… О результатах черкану.

Aristo JZS147’95 3.0Q -> MarkII JZX100 Grande G’98 -> GS300 JT153 EU’94

Всё получилось! Читайте подробнее в моей теме.

Aristo JZS147’95 3.0Q -> MarkII JZX100 Grande G’98 -> GS300 JT153 EU’94

Hase

я просто ставил, прикручивал, потом заводил и ездил, вообще не парился. все было норм.

Thunderbird

Всё получилось! Читайте подробнее в моей теме.

Называется эффект плацебо. Ну или эффект мытой машины. Никакой центровки там не надо.

Chaser 98 Four G 1JZ-GTE Vvti

Плацебо мытый, плацебо грязный, фифект есь!) Не было бы – написал бы, что чуда не произошло и так же дрожит))

Aristo JZS147’95 3.0Q -> MarkII JZX100 Grande G’98 -> GS300 JT153 EU’94

..На заводе когда в авто двиг ставят они заводят его. ..сомневаюсь…
по моему просто прикрутил и поехал…. без всяких заморочек…
..А если вибрация присутствует,, искать трабл в другом. Имхо на 6-ти цилиндровом рядном двигле, если х.х. в норме, ни на руле ни на педалях никакой вибрации не должно быть… При условии что двигатель исправен…

«Поехали!» – Ю.А.Гагарин © , сказал бы за рулём, …на TourerV.

Thunderbird

Плацебо мытый, плацебо грязный, фифект есь!) Не было бы – написал бы, что чуда не произошло и так же дрожит))

…тут ветку соседнюю почитал, про вывод из коматоза…

может для начала имхо…

1. Компрессия…
2. Форсы…
3. обороты Х.х…
;.. подушки хоть и контракт не просевшие…
.. От чего ещё вибрация может быть, кто что добавит.

пысы… туда же и гена под нагрузкой большой не. если х.х. не держит… как следствие просадка оборотов…

«Поехали!» – Ю.А.Гагарин © , сказал бы за рулём, …на TourerV.

В общем, подытожу для верующих и неверующих:

1) Центровка ДЕЙСТВИТЕЛЬНО работает, но результат индивидуален (читать -> НЕ ПАНАЦЕЯ)

2) Центровка МОЖЕТ помочь в случае возникновения вибрации после простой установки КОНТРАКТНЫХ опор

3) Центровка НЕ НУЖНА людям, которые ставят НОВЫЕ опоры (я так понял, тут все такие)

Последний раз редактировалось Thunderbird; 24.02.2014 в 21:35 .

Aristo JZS147’95 3.0Q -> MarkII JZX100 Grande G’98 -> GS300 JT153 EU’94

Клуб Nissan Teana

Меню навигации

Форум
Участники
Администрация
Партнеры
Правила
Поиск
FAQ
Регистрация
Войти

Пользовательские ссылки

Активные темы

Объявление

Информация о пользователе

Подушки двигателя

Сообщений 1 страница 10 из 13

Поделиться117.09.2020 00:08:02

Автор: Evgeny93
Ученик
Сообщений: 1
Уважение: 0
Car: Nissan Teana
Последний визит:
09.01.2021 01:29:07

Парни на Теане 32 кузов, мотор 2,5 как диагностировать подушки двигателя? Появилась вибрация на R и D, и при включенном кондиционере, и при движении вибрация в педаль газа и на руль, после 110 км .

Поделиться219.09.2020 08:13:52

Автор: STORM
Watcher
Откуда: Ставрополь
Сообщений: 10974
Уважение: +338
Пол: Мужской
Car: Nissan Teana
Trim Level: 230JMS
Последний визит:
22.06.2021 13:10:23

Парни на Теане 32 кузов, мотор 2,5 как диагностировать подушки двигателя? Появилась вибрация на R и D, и при включенном кондиционере, и при движении вибрация в педаль газа и на руль, после 110 км .

Визуального осмотра как правило достаточно. Можно еще понажимать на газ на нейтрале и посмотреть движение движка, при рванных подушках, амплитуда будет больше. Но это знать надо как было до.

Поделиться321.09.2020 10:48:10

Автор: blck
Администратор
Откуда: МО. Красногорск
Сообщений: 2828
Уважение: +202
Пол: Мужской
Car: Nissan Teana L33
Trim Level: Premium+ 3.5
Последний визит:
Вчера 15:42:59

Визуального осмотра как правило достаточно. Можно еще понажимать на газ на нейтрале и посмотреть движение движка, при рванных подушках, амплитуда будет больше. Но это знать надо как было до.

Часто надорванную, но нагруженную подушку можно не заметить, что она рваная. И даже традиционный тестовый инструмент — лом — может не выявить, что подушка того. так что стараться смотреть внимательно них, покачать двигатель, посмотреть в динамике.

Поделиться425.09.2020 13:04:14

Автор: tve-spb
Профи
Откуда: Санкт-Петербург
Сообщений: 975
Уважение: +22
Пол: Мужской
Car: теана 2006
Trim Level: jk
Последний визит:
22.08.2021 16:07:32

Визуального осмотра как правило достаточно. Можно еще понажимать на газ на нейтрале и посмотреть движение движка, при рванных подушках, амплитуда будет больше. Но это знать надо как было до.

Есть у людей практический опыт диагностики подушек. Нужен помощник, заводят, ставят на передачу с нажатым тормозом обязательно с упорами под колеса, резко прогазовывают до 3000 оборотов (не долго, рывками), напарник смотрит на отклонения двигателя. Выводы, если сильно «болтает» или подстукивает, то можно решиться на замену подушек.

Поделиться525.09.2020 17:21:38

Автор: STORM
Watcher
Откуда: Ставрополь
Сообщений: 10974
Уважение: +338
Пол: Мужской
Car: Nissan Teana
Trim Level: 230JMS
Последний визит:
22.06.2021 13:10:23

Есть у людей практический опыт диагностики подушек. Нужен помощник, заводят, ставят на передачу с нажатым тормозом обязательно с упорами под колеса, резко прогазовывают до 3000 оборотов (не долго, рывками), напарник смотрит на отклонения двигателя. Выводы, если сильно «болтает» или подстукивает, то можно решиться на замену подушек.

Да, все верно. Только увлекаться этим методом сильно не стоит. Я его тут описывал — Замена подушки двигателя. .

0 0 голоса

Рейтинг статьи
