Главный цилиндр сцепления москвич 2140

Главный цилиндр сцепления москвич 2140

Регулировки сцепления

Регулировка свободного хода педали сцепления. Показателем исправности привода и механизма сцепления является определенный свободный ход педали сцепления и рычага вилки нажимного подшипника. Свободный ход педали сцепления в миллиметрах, замеренный по центру ее площадки при помощи линейки (рис. 37), должен соответствовать для каждой марки автомобиля данным, приведенным ниже:

* ( Свободный ход рычага вилки выключения сцепления)


Рис. 37. Проверка свободного хода педали сцепления автомобилей при помощи линейки

Если свободный ход педали сцепления окажется меньше или больше указанных значений, то требуется его регулировка (рис. 38). Для этого у автомобиля ЗАЗ-968 «Запорожец» необходимо снять оттяжную пружину 8 и поворачивать рычаг 5 до тех пор, пока подпятник 6 не упрется в пяту 7 отжимных рычагов. При этом ход рычага 5 на конце (около штока рабочего цилиндра) должен быть не менее 5 — 6 мм, что соответствует зазору между пятой и подпятником 3 — 4 мм. Если указанный зазор меньше, то, придерживая ключом шток 2, следует отпустить контргайку 3 и, поворачивая регулировочную гайку 4, установить свободный ход штока 2 рабочего цилиндра 1 в пределах 5 — 6 мм, а затем затянуть регулировочную гайку 4 и надеть оттяжную пружину.


Рис. 38. Регулировка свободного хода педали сцепления автомобиля ЗАЗ-968 ‘Запорожец’

У автомобилей ВАЗ свободный ход педали сцепления можно проверить (рис. 39) следующим простым способом, установив автомобиль на эстакаду или смотровую яму. Для проверки свободного хода педали сцепления необходимо установить большой палец левой руки на толкатель 2 (см. рис. 39,а) рабочего цилиндра 6, а указательным оттянуть вилку 3 к большому пальцу, преодолев полностью усилие пружины 1. Если при этом свободный ход вилки на толкателе будет 4 — 6 мм, значит регулировка не требуется. При необходимости свободный ход педали сцепления регулируется (см. рис. 39,б) гайкой 4 толкателя 2. Отвернув контргайку 5 при помощи гайки 4, увеличьте или уменьшите свободный ход толкателя так, чтобы минимальное отклонение вилки 3 выключения сцепления удерживаемой пружиной 1, было равно 4 мм, а максимальное 6 мм, и заверните контргайку 5.


Рис. 39. Проверка (а) и регулировка (б) свободного хода педали сцепления автомобиля ВАЗ

Регулировка свободного хода рычага вилки включения сцепления на автомобиле ВАЗ-2108 «Спутник» обеспечивается изменением положения нижней ветви троса 4 относительно кронштейна 2 (рис. 40).


Рис. 40. Проверка и регулировка свободного хода рычага вилки выключения сцепления автомобиля ВАЗ-2108 ‘Спутник’

Для регулировки хода рычага вилки необходимо ослабить гайки 3 и установить щуп 6 диаметром 1,5 мм в окошко поводка 1 троса так, чтобы он расположился между кромкой Б поводка и гнездом рычага 5 вилки выключения сцепления. Затем следует затянуть гайки 3 до устранения зазоров в приводе выключения сцепления. Потом необходимо вынуть щуп и проверить свободный ход рычага вилки выключения сцепления. Он должен быть 3,5 — 4,0 мм.

У автомобилей «Москвич-408» и «Москвич-412» при регулировке свободного хода педали сцепления (рис. 41) вначале проверяют свободное качание вилки 6 выключения сцепления при снятой оттяжной пружине 2 по перемещению соединительного пальца 5 в прорези вилки 4. При нормальном зазоре между подшипником выключения и пятой сцепления, равном 3,3 мм, палец 5 с вилкой 6 при покачивании ее рукой в горизонтальной плоскости должен передвигаться в прорези вилки 4 в пределах 5 — 6 мм. Если перемещение соединительного пальца меньше 5 мм, то толкающий шток 1 рабочего цилиндра надо укоротить, а если больше 6 мм, то удлинить. Длину штока 1 регулируют, ввертывая или вывертывая его резьбовой конец в вилку 4 с предварительным ослаблением контргайки 3, которая после регулировки должна быть надежно затянута, а оттяжная пружина 2 поставлена на место. Одновременно с регулировкой свободного хода педали обязательно проверяют ход штока 1 рабочего цилиндра во время полного нажатия на педаль. Ход штока должен быть не менее 19 мм. Меньший ход не создает полного выключения сцепления автомобиля и, кроме того, указывает на присутствие воздуха в системе гидравлического привода сцепления.


Рис. 41. Регулировка свободного хода педали сцепления автомобилей ‘Москвич-408’ и -412

У автомобиля ГАЗ-24 «Волга» регулировка привода выключения сцепления (рис. 42) заключается в установке свободного хода наружного конца вилки 4 выключения сцепления, равного 3 — 4 мм. При таком свободном ходе устанавливается зазор 2,5 мм между подшипником 2 муфты 3 выключения сцепления и концами рычагов 1 выключения сцепления. Уменьшение в процессе эксплуатации свободного хода наружного конца вилки до 1,5 мм свидетельствует о недопустимом уменьшении зазора между концами рычагов и подшипником и о необходимости его регулировки. Регулировка заключается в изменении длины толкателя 6 рабочего цилиндра 8 сцепления при снятой оттяжной пружине 5 вилки и отпущенной контргайке 7. После регулировки надо установить на место оттяжную пружину и плотно затянуть контргайку. Полный ход наружного конца вилки должен быть не менее 17 мм. Если он (при полном ходе педали сцепления не менее 176 мм) меньше 17 мм, то это указывает на наличие воздуха в системе привода сцепления.


Рис. 42. Регулировка свободного хода педали выключения сцепления автомобиля ГАЗ-24 ‘Волга’ а — механическая часть привода; б — гидравлическая часть привода

При попадании воздуха в гидравлический привод выключения сцепления его необходимо прокачать.

Удаление воздуха из гидропривода сцепления. Удалять воздух из системы гидропривода сцепления рекомендуется в такой последовательности:

заполнить питательный бачок 9 (рис. 42,б) жидкостью до нормального уровня (10 — 15 мм ниже верхней кромки);

очистить от пыли и грязи клапан выпуска воздуха рабочего цилиндра 8, снять защитный колпачок 11 с головки 10 клапана и надеть на головку резиновый шланг из комплекта принадлежностей к автомобилю;

погрузить свободный конец шланга в тормозную жидкость, налитую в стеклянный сосуд вместимостью не менее 0,5 л, заполненный наполовину, и резко нажимать на педаль сцепления 3 — 4 раза с интервалом 1 — 2 с и удерживая педаль в нажатом положении, отвернуть на 1/2 — 3/4 оборота клапан выпуска воздуха. Под действием давления, созданного в системе, часть жидкости и содержащийся в ней воздух в виде пузырьков выйдет через шланг в сосуд с жидкостью;

плавно отпуская и резко нажимая на педаль сцепления, прокачивать систему до полного прекращения выхода из шланга пузырьков воздуха. Во время прокачки следует добавлять тормозную жидкость в питательный бачок, не допуская снижения уровня в нем более чем на 2/3 от нормального уровня;

удерживая педаль в нажатом положении, завернуть до отказа клапан выпуска воздуха, снять с его головки 10 шланг, надеть на головку клапана защитный колпачок 11, а также добавить в бачок жидкость до нормального уровня.

Жидкость, выпущенную из системы гидравлического привода сцепления во время прокачки, не заливайте в питательный бачок без тщательного фильтрования и длительного отстоя, так как в ней содержится воздух и грязь.

Следует помнить, что обращаться с тормозной жидкостью нужно осторожно, так как она ядовита. После выполнения работ с тормозной жидкостью необходимо тщательно вымыть руки с мылом.

При правильно прокачанной системе гидравлического привода сцепления обеспечивается безударное включение первой передачи и заднего хода. Если при нажатой до упора педали сцепления имеется ударное включение передач, следует проверить и убедиться в исправности сцепления способом, описанным выше.

Москвич 2140 — байки о «сороковом»

Советские автомобили всегда были окутаны некоторой таинственностью и загадочностью. Именно о наших транспортных средствах чаще всего складывают невероятные байки, которые совершенно не соответствуют действительности. Если рассматривать наиболее популярные в Советском Союзе автомобили среди обычных граждан, можно выделить модель Москвич 2140. Это транспортное средство было широко распространено в Советском Союзе, так как отличалось бюджетной стоимостью и неприхотливостью обслуживания.

Москвичи, как остальные советские легковые автомобили, разрабатывались для эксплуатации в различных дорожных условиях

Несмотря на всю простоту конструкции, Москвич 2140 нельзя назвать транспортным средством, которое можно было бросить во дворе или гараже на несколько лет, а затем как ни в чем не бывало начать эксплуатировать.

Первая байка, которая связана с моделью Москвич 2140, имеет отсылку к используемому топливу. Многие полагают, что в этот транспорт можно было лить любой бензин и не бояться неисправностей. Якобы, Москвич был рассчитан на деревенских жителей, а в колхозе СССР существовал только 72-й бензин и солярка. Но данное предположение не совпадает с действительностью. Москвич, как остальные советские легковые автомобили, разрабатывался для эксплуатации в различных дорожных условиях. Он не был предназначен только для использования на бездорожье. Преимущественное место для его передвижения – именно асфальтовое покрытие. От применения плохого или низкооктанового топлива автомобилю могло стать нехорошо. Завод-изготовитель предусматривал 93-й бензин. Данную информацию можно было найти в инструкции по эксплуатации транспортного средства.

Ещё одно заблуждение, связанное с Москвичом, имеет отсылку к экспортным модификациям. В некоторых автомобилях на приборных панелях можно было увидеть надписи на английском языке. Все думали, что данные модификации предназначены именно в качестве экспортных. На самом деле, почти у всех автомобилей данной модели на приборных панелях были надписи на английском языке. Исключением является только спидометр. Если кому-нибудь посчастливилось найти приборку с обозначениями на русском, можно считать что это редкая модификация. Есть предположение, что данная байка была намеренно придумана для того, чтобы дороже продавать автомобили. В СССР сложилось мнение, что экспортные автомобили изготавливались более качественно.

Достоверно известно, что силовой агрегат для Москвича 2140 на 100% разрабатывался инженерами Уфимского завода

Последняя байка в этой подборке относится к силовому агрегату автомобиля. Некоторые утверждали, что двигатель модели Москвич 2140 на 100% скопировали с мотора BMW. Данный слух появился только из-за того, что цилиндры были сферическими. Ещё один повод для подобного предположения – одинаковые схемы каналов клапанов. Это были единственные совпадения отечественного двигателя с мотором BMW М 10.

Достоверно известно, что силовой агрегат для Москвича 2140 на 100% разрабатывался инженерами Уфимского завода. Кроме того, по динамике и рабочим характеристикам отечественный мотор значительно уступал иностранному.

Итог. Москвич 2140 был наиболее распространённым легковым автомобилем в Советском Союзе. Вокруг него сложилось много легенд и мифов, которые не соответствуют действительности.

Купить запчасти для Москвич

Другие части (детали) интерьера

Для Москвич 2140, седан, механика, бензин, 1.5 л.

35 00

Весь автомобиль на запчасти

Для Москвич 2141, хэтчбек 5 дв., механика, бензин, 1.5 л.

Автомобиль продается на запчасти. Без двигателя. Остальное все есть. Машина снята с учёта для утилизации. По всем вопросам звоните по телефону. Могу не услышать. Не стесняйтесь, перезванивайте.

500 00

Для Москвич 2141, хэтчбек 5 дв., механика, бензин, 1.5 л.

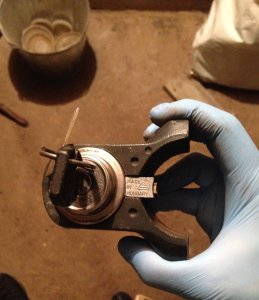

шрус наружний м-2141 оригинал Германия

40 00

Весь автомобиль на запчасти

Для Москвич 2140, седан, механика, бензин, 1.5 л.

КПП-4 ступка,стартер,задний мост в сборе,радиатор,кардан,бензобак,глушитель,фары,реле и многое другое.Не дорого!

10 00

Крыло

Для Москвич 412, седан, механика, бензин, 1.4 л.

продам 2 новых задних крыла в заводском грунте

250 00

Комплект задних фонарей

Для Москвич 2140, седан, механика, бензин, 1.5 л.

Задние фонари отличное состояние отражатели не ржавые цена за 2

50 00

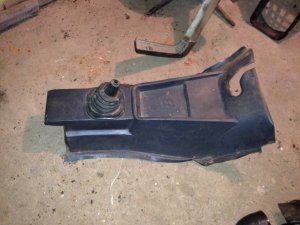

Рычаг переключения кпп

Для Москвич 2140, седан, механика, бензин, 1.5 л.

рычаг кпп , кожух центральной панели (есть другие запасти для москвича)

25 00

Цилиндр сцепления главный

Для Москвич 2140, седан, механика, бензин, 1.5 л.

Стоял на машине с малым пробегом

25 00

Крыло

Для Москвич 2140, седан, механика, бензин, 1.5 л.

20 00

Заднее стекло

Для Москвич 2140, седан, механика, бензин, 1.5 л.

Стекло . уплотнителя нет .без дефектов

20 00

Трапеция дворников

Для Москвич 2140, седан, механика, бензин, 1.5 л.

40 00

Отопитель в сборе

Для Москвич 2140, седан, механика, бензин, 1.5 л.

50 00

Левая задняя дверь

Для Москвич 2140, седан, механика, бензин, 1.5 л.

задние двери левая и правая в сборе цена за 1 торг

40 00

Для Москвич 2140, седан, механика, бензин, 1.5 л.

руль в сборе отличное состояние

30 00

Блок педалей в сборе

Для Москвич 2140, седан, механика, бензин, 1.5 л.

20 00

Решетка радиатора

Для Москвич 2140, седан, механика, бензин, 1.5 л.

20 00

Ковровое покрытие

Для Москвич 2140, седан, механика, бензин, 1.5 л.

коврики резиновые (шли с завода) хорошее состояние

30 00

Уплотнитель (прочее)

Для Москвич 2140, седан, механика, бензин, 1.5 л.

уплотнитель дверных проемов 4 шт отличное состояние

25 00

Обшивка двери багажника

Для Москвич 2140, седан, механика, бензин, 1.5 л.

Обшивка багажного отсека комплект есть и другие элементы интерьера (сидений и дверных карт нет )

30 00

Звуковой сигнал

Для Москвич 2140, седан, механика, бензин, 1.5 л.

15 00

Замок зажигания

Для Москвич 2140, седан, механика, бензин, 1.5 л.

35 00

Панель управления печкой

Для Москвич 2140, седан, механика, бензин, 1.5 л.

20 00

Ручка стояночного тормоза

Для Москвич 2140, седан, механика, бензин, 1.5 л.

отличное состояние как новый

25 00

Тяга кулисы КПП

Для Москвич 2140, седан, механика, бензин, 1.5 л.

20 00

Карданный вал

Для Москвич 412, седан, механика, бензин, 1.5 л.

Кардан (карданный вал) Москвич М412 М2140 ИЖ АЗЛК. Если недоступен, обращаться в личные сообщения, Вайбер, Ватсап, Телеграм

33 00
  • 1 из 4
  • Следующая страница →
  • 1
  • 2
  • 3
  • 4

«Я жил с такой надеждой». Как житель Жабинки дождался самого большого выигрыша в своей жизни

Электромобили Nissan теперь можно купить в «ДрайвМоторс» в кредит от 11% годовых в BYN

Новости

«Больше никаких китайских машин». Владелец Changan рассказал, как судился c дилером и чем всё закончилось

«Попробуй найти на рынке гибрид по меньшей цене!» Стоит ли брать вместо старого Atlas продвинутый Pro?

«Хорошо бы AdBlue отключить». Минчанин купил дизельный VW Sharan II с отмотанным пробегом

«Звонили по исправному авто, приехали — не заводится». Как мы подбирали Renault Scenic

«Хочется наказать мошенника!» Белорусы покупали запчасти на Tesla под расписку и остались ни с чем

«Это сделать очень трудно». Узнаем, так уж ли просто лично пригнать авто с пробегом из Евросоюза

Москвич-2140

Москвич-2140
Технические характеристики:
кузовнесущий, седан
количество дверей4
количество мест4 – 5
длина4250 мм
ширина1550 мм
высота1480 мм
колесная база2400 мм
колея передняя1270 мм
колея задняя1270 мм
дорожный просвет173 мм
объем багажникал
расположение двигателяспереди продольно
тип двигателя4-цилиндровый, бензиновый, карбюраторный, четырехтактный
объем двигателя1480 см 3
Мощность75/5800 л.с. при об/мин
Крутящий момент11,4/3800 Н*м при об/мин
Клапанов на цилиндр2
КПчетырехступенчатая механическая
Подвеска передняянезависимая, пружинная, с поперечными рычагами, бесшкворневая, собрана на штампованной поперечине
Подвеска задняяна двух продольных листовых полуэллиптических рессорах.
Амортизаторыгидравлические, телескопические
Тормоза передниедисковые
Тормоза задниебарабанные
Расход топлива8,8 л/100 км
максимальная скорость142 км/час
годы производства1975 — 1988
тип приводазадний
снаряженная масса1080 кг
разгон 0-100 км/чсек

Москвич-2140

В 1975 году начались работы над машинами двух семейств — Москвич-1500 и Москвич-1360, предназначенных заменить окончательно устаревшие Москвич-412 и Москвич-408.
В соответствии с действовавшей отраслевой нормалью автомобиль с полуторалитровым двигателем М- 412 получил обозначение Москвич-2140, а автомобиль с двигателем М-408 объемом 1360 см³ — Москвич-2138. Машины должны были отличаться друг от друга только силовыми агрегатами. Нужно было создать современный автомобиль, минимально изменив прежнюю конструкцию. Эта сложная задача была решена, насколько это было возможно в тех условиях. Из кузовных панелей изменениям подверглись только капот и крышка багажника. Основа кузова осталась прежней. Тем не менее, образ автомобиля стал другим, более современным. Кардинальным изменен интерьер. Разработаны новая травмобезопасная панель приборов с новым рулем, с новой комбинацией приборов с круглыми циферблатами, новые сидения, обивка и другие детали. Система освещения пополнилась аварийной сигнализацией; стоп-сигналы и указатели поворотов днем горели ярко, ночью же для предотвращения ослепления водителей идущих сзади машин — слабее, переход на «ночной» режим происходил автоматически при включении наружного освещения.
Двигатель УЗАМ-412 стал оснащаться сначала карбюратором ДААЗ-2101-412, а позднее ДААЗ-2140.
Тормозная система получила передние дисковые тормоза, скобы которых имели по две пары рабочих цилиндров и вакуумный усилитель, который изготавливался по лицензии фирмы Girling.
Многие машины Москвич-2140 оснащались радиальными шинами с металлокордом.
Автомобили семейства 1360 и 1500 были предназначены для перевозки 4-х человек и груза в багажнике до 50 кг. При движении автомобиля по дорогам хорошего качества и при отсутствии груза можно было перевозить до пяти человек. При этом давление воздуха в шинах задних колес должно было быть повышено до 1,9 кгс/см². На крыше кузова можно было устанавливать дополнительный багажник для груза. Масса этого груза вместе с багажником не должна была превышать 60 кг, а полная масса автомобиля при этом не должна была превышать массу, указанную в технической характеристике.
Переход на новую модель стали осуществлять в конце 1975 года, а первые серийные машины начали сходить с конвейера в начале 1976 года. 25 августа 1980 года с конвейера сошел 3-х миллионный Москвич. Им был Москвич-2140.
В 1982 году Москвич-2140 прошёл небольшую модернизацию: на передних дверях были убраны форточки, изменена конструкция бамперов, упрощена отделка кузова — сняты декоративные молдинги и эмблемы с боковин кузова.
Выпуск автомобиля Москвич-2138 был прекращен в конце 1981 года, а последний автомобиль Москвич-2140 сошел с заводского конвейера 8 июля 1988 года. Всего собрано 818096 машин.
В серии 1500 было много различных модификаций автомобилей. Москвич-2140-121 — модификация такси, с дефорсированным двигателем под бензин А-76, таксометром и обивкой из кожзаменителя. Модификация такси выпускалась с 1982 года по 1987 год. Модификация с ручным управлением для инвалидов называлась Москвич-21403 и производилась с 1980 года по 1987год. Эта модификация была оснащена дефорсированным двигателем УЗАМ-412Д. Ручные рычаги тормоза и сцепления находились по обе стороны от рулевого колеса. Для нужд медицинской службы выпускался Москвич-21401. Москвич-21402 — модификация с правым рулём. Для работы в условиях тропического климата выпускался Москвич-214027. Москвич-2315 — модификация с кузовом пикап. Эти машины делали в 1984—1988 гг. Штампов на кузов типа пикап не существовало. Он делался вручную из бракованных кузовов фургон, универсал и даже седан, который менее всего подходил для такой переделки.
В серии 1360 модификаций было немного: седан, универсал, фургон и автомобиль медицинской службы Москвич-21381, который выпускался с 1976 года по 1981 год.

Статья в журнале, презентационная о Москвич-2140, «За рулем» №1, 1976

Статья в журнале об отличиях Москвич-2140 от Москвич-412, «За рулем» №2, 1977

Статья в журнале Испытывает «За рулем» №6, 1977

Руководства по эксплуатации, обслуживанию и ремонту Москвич 2137-2734

Руководство содержит описание конструкции и рекомендации по техническому обслуживанию автомобиля Москвич-2140 и его модификаций.

  • Автор:
  • Издательство: Машиностроение
  • Год издания: 1981
  • Страниц: 401
  • Формат: DjVu
  • Размер: 8,3 Mb

Автомобиль Москвич. Советы автолюбителям по эксплуатации и обслуживанию.

Руководство по эксплуатации и техническому обслуживанию автомобилей Москвич-1500 моделей 2137, 2140 и 2734.

  • Автор:
  • Издательство: Транспорт
  • Год издания: 1982
  • Страниц: 91
  • Формат: PDF
  • Размер: 30,8 Mb

Альбом автомобиль Москвич-2138/2140.

Альбом с описанием конструкции автомобилей Москвич-2138 и Москвич-2140.

  • Автор: коллектив авторов
  • Издательство:
  • Год издания:
  • Страниц: 101
  • Формат: DjVu
  • Размер: 19,5 Mb

Инструкция по эксплуатации Москвич-1500

Руководство по эксплуатации автомобилей Москвич-1500 моделей 2137 и 2140.

  • Автор:
  • Издательство: Машиностроение
  • Год издания: 1981
  • Страниц: 66
  • Формат: PDF
  • Размер: 26,4 Mb

Инструкция по эксплуатации Москвич-1500.

Руководство по эксплуатации автомобилей Москвич-1500 моделей 2137, 2140 и 2734.

  • Автор:
  • Издательство: Машиностроение
  • Год издания: 1979
  • Страниц: 133
  • Формат: PDF
  • Размер: 15,7 Mb

Инструкция по эксплуатации Москвич-2140 в комплектации SL.

Руководство по эксплуатации автомобиля Москвич-2140 в комплектации SL.

  • Автор:
  • Издательство: Автоэкспорт
  • Год издания:
  • Страниц: 49
  • Формат: PDF
  • Размер: 21,1 Mb

Описание конструкции автомобиля Москвич-2140.

Руководство содержит описание конструкции автомобиля Москвич-2140.

  • Автор:
  • Издательство:
  • Год издания:
  • Страниц: 59
  • Формат: PDF
  • Размер: 5,3 Mb

Ремонт автомобилей Москвич-2138/2140.

Руководство по техническому обслуживанию и ремонту автомобилей Москвич-2138 и Москвич-2140.

  • Автор:
  • Издательство: Транспорт
  • Год издания: 1989
  • Страниц: 151
  • Формат: PDF
  • Размер: 44,6 Mb

Руководство по ремонту Москвич-2138/2140.

Руководство по техническому обслуживанию и ремонту + каталог деталей автомобилей Москвич-2138, Москвич-2140 и их модификаций.

  • Автор:
  • Издательство: Атласы Автомобилей
  • Год издания: 2000
  • Страниц: 304
  • Формат: PDF
  • Размер: 56,8 Mb

Устройство и эксплуатация автомобилей Москвич.

Учебное пособие для подготовки водителей. Содержит описание устройства и рекомендации по техническому обслуживанию автомобилей ВАЗ-2105 и Москвич-2140.

  • Автор: коллектив авторов
  • Издательство: ДОСААФ СССР
  • Год издания: 1986
  • Страниц: 111
  • Формат: PDF
  • Размер: 46,5 Mb

Эксплуатация, обслуживание, ремонт Москвич-2137/2140.

Руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей Москвич-2137 и Москвич-2140.

  • Автор:
  • Издательство: Мир Автокниг
  • Год издания:
  • Страниц: 242
  • Формат:
  • Размер:

Эксплуатация, обслуживание, ремонт Москвич-2137/2140.

Руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей Москвич-2137 и Москвич-2140.

  • Автор:
  • Издательство: Мир Автокниг
  • Год издания:
  • Страниц: 238
  • Формат:
  • Размер:

Электрооборудование Москвич-2140. Устройство и ремонт.

Руководство по ремонту электрооборудования автомобиля Москвич-2140.

  • Автор: коллектив авторов
  • Издательство: Третий Рим
  • Год издания: 1997
  • Страниц: 55
  • Формат: PDF
  • Размер: 14,4 Mb

Тюнинг Москвич 2140: иногда они возвращаются

Автомобили, которые были выпущены не один десяток лет назад, всегда вызывают эмоции. Смотришь на них, и в памяти гарантированно всплывает какое-то событие, непременно связанное с этой маркой. В конце 90-х годов прошлого тысячелетия один мой знакомый приобрел себе Москвич 2140 за смешные, даже по тем временам, 500 российских рублей. Он, правда, не имел еще водительского удостоверения, так что выезжал исключительно за город и по окольным дорогам, на которых шанс встретить сотрудников ГАИ стремился к нулю. С тех пор прошло много лет, я и представить себе не могла, что кто-то может снова выбрать Москвич 2140 своим автомобилем. Причем, не прогулочным, а гоночным.

Среди десятков автомобилей, стоявших в тех.парке и ожидающих свой выезд, этот экземпляр разительно отличался от стандартных классических авто. Привлекал он, разумеется, не только мое внимание. Опознав в современном гоночном болиде старый добрый Москвич 2140, вокруг постоянно толпился народ, желая сфотографироваться.

Замысел

Пробравшись наконец-то к команде, мне удалось узнать, что владельцем этого «Космича» (ведь он по праву может считаться космическим) является эстонский гонщик, а по совместительству владелец компании SILDREM Auto Алари Силласте. Он участвует в эстонском чемпионате по ралли в классе Е9 (автомобили с двигателями до 1.6 литра объема и приводом на одну ось), и с радостью посетил московское ралли-шоу, продемонстрировав свой проект на радость российским зрителям.

Почему Алари выбрал Москвич? Класс Е9 считается «национальным» и в нем традиционно участвуют такие «народные» и доступные автомобили, как Жигули, Honda Civic, Toyota Starlet и пр. А вот машина Алари, говорят, — единственный раллийный Москвич во всей Прибалтике. Чтобы построить 2140, способный приезжать на подиум, команде пришлось изрядно потрудиться.

Снаружи

Ярко-оранжевый, на легкосплавных дисках 15-го диаметра, с расширением кузова, визуально он в корне отличается от стандартной модели АЗЛК. С первого взгляда в глаза бросается широкий кузов Москвича и спойлер на крышке багажника. Дело в том, что для улучшения управляемости колея автомобиля увеличена, и в связи с этим изготовлены специальные накладки на кузов для его расширения. Заводские бампера демонтировали для облегчения, а спереди установили пластиковый. Все стекла, кроме лобового, заменили на поликарбонат, — цель максимально сбросить вес авто. Стандартный тяжелый капот также заменен на пластиковый со специальным отверстием для вывода горячего воздуха от радиатора. Корму автомобиля венчает спойлер — для улучшения прижимной силы на заднюю ось. Насчет эффективности этого элемента ходит много споров, но сам раллист уверяет, что управляемость данного Москвича от использования спойлера хуже точно не стала, а на высоких скоростях он проявляет себя исключительно с лучшей стороны.

Внутри

Что касается салона, здесь все предельно просто, по раллийному, и при этом максимально эргономично. Омологированный каркас безопасности, два ковша Sparco, напольный педальный узел OBP (супер надежный, с возможностью регулировки педалей по расположению относительно друг друга), спортивный трехспицевый руль OMP, гидравлический ручник и самодельная приборная панель с датчиками Auto Gauge и большим информативным тахометром.

За включение всех устройств отвечает кастомная панель со множеством тумблеров, распложенная справа от водителя на тоннеле карданного вала.

Техника

«Что же необычного в начинке?» – с нетерпением спросите вы. Алари Силласте говорит, что в его 2140 доработано практически все! Пожалуй, от изначального Москвича здесь остался только кузов, да и он, как вы уже заметили, изменен.

Заглянем под капот этого чуда. Как ни странно, но мотор тут не родной уфимский, и не от какой-нибудь иномарки, а от классических Жигулей ВАЗ-2106! Такой выбор владелец объяснил просто. Во-первых, изначально Москвич, который готовили для участия в ралли, был приобретен без мотора, а родной вариант в Эстонии найти не получилось. Во-вторых, сотрудники автосервиса Алари довольно неплохо разбираются в ВАЗовских двигателях со времен ВФТС, и в наличии у них имеется большое количество запчастей. Стандартным агрегат от «шестерки», естественно, не остался. Его доработали, но в рамках регламента соревнований. Поршни и шатуны используются кованные, изготовленные по спецзаказу, — только такие выдержат работу на повышенных оборотах в суровых условиях гонки.

Головка блока цилиндров — с увеличенными клапанами (для пропускания большего количества топливовоздушной смеси в цилиндры) и распределительным валом, выполненным на заказ, с более широкой фазой работы, направленной на повышенные обороты. А для лучшего смешивания топлива и воздуха здесь установлены сдвоенные горизонтальные карбюраторы Weber DCOE 45, впускной коллектор под которые естественно пришлось сконструировать самостоятельно. В системе охлаждения трудятся увеличенный двухрядный радиатор и электрический вентилятор. Таким образом, все слабые узлы ВАЗовского мотора усилены или заменены на более прочные тюнинговые детали. Для быстрого выхода двигателя на максимальные обороты используется облегченный маховик, крутящий момент от которого передает на кулачковую КПП диск сцепления с органическими накладками большей площади. В такой конфигурации двигатель выдает порядка 150 лошадиных сил (вместо заводских почти 80-ти), что в свою очередь позволяет достойно соперничать с другими представителями класса с моторами объемом до 1.6 литра.

Подвеска вместе с редуктором в этом Москвиче установлена от автомобиля BMW в 30-м кузове. Такой выбор обусловлен тем, что стандартный редуктор не выдерживает повышенные нагрузки во время ралли и превращается в расходник. Раллийные амортизаторы Reiger с выносными бачками (и спереди, и сзади) отлично зарекомендовали себя на гоночных трассах. После каждой гонки проводятся дефектовка и контроль всех агрегатов.

Титулы и награды

Этот Москвич 2140 не просто выглядит впечатляюще на раллийной трассе, но и действительно способен навязать борьбу соперникам. В разные года на счету Алари Силласте 4-е место в Tartu rally, 3-места в классе E9 в Virumaa winter rally и Harju rally, 2-е место в классе E9 в Kurzeme rally и множество других подиумов. Все-таки очень здорово, что находятся увлеченные люди, которые дарят душевным советским машинам вторую жизнь и даже с успехом используют их в таких сложных дисциплинах автоспорта, как профессиональное ралли.

Список доработок:

Двигатель:

Двигатель от ВАЗ-2106, объем 1579 сс

Кованные поршни и шатуны, изготовлены по спецзаказу
Головка блока цилиндров с увеличенными впускными и выпускными каналами
Распределительный вал изготовлен на заказ (подъем 11.2 мм, фаза 290 градусов)
Увеличенные клапана
Жесткие пружины клапанов Schrick
Сдвоенные карбюраторы Weber DCOE 45
Самодельный впускной коллектор под карбюраторы
Самодельный защитный термоэкран между коллекторами
Бесконтактная система зажигания с трамблером
Спортивный омологированный бензобак
Два бензонасоса Facet
Противоотливной резервуар для бензина кастом
Увеличенный двухрядный радиатор
Электрический вентилятор
Защитный тепловой экран кастом
Выпуск: равнодлинный паук, прямоточная система 51 мм, самодельная оконечная банка

Трансмиссия

КПП кулачковая ВАЗ
Задний редуктор BMW

Подвеска

Задняя независимая подвеска на косых рычагах Wisefab от BMW E30
Распорка передних стоек кастом
Амортизаторы с выносными бачками Reiger

Тормоза

Перед : тормозные диски 290мм с тормозными скобами, колдки Ferodo
Зад: тормозные диски 280 мм, тормозные скобы под гидроручник, колдки Ferodo.
Гидравлический ручник.

Интерьер

Ковши Sabelt и Sparco
Руль OMP
Напольный педальный узел OBP
Дополнительные приборы и тахометр Auto Gauge
Самодельная приборная панель и дополнительная панель с тумблерами
Каркас безопасности

Экстерьер

Самодельный аэродинамический обвес с расширением
Капот – пластик с воздухоотводом
Стекла, кроме лобового, заменены на поликарбонат
Спойлер

Москвич-2140

Москвич-2140 — советский заднеприводный автомобиль III группы малого класса с кузовом типа седан, выпускавшийся в Москве на заводе АЗЛК с 1976 по 1988 год. Представлял собой глубоко модернизированный вариант модели «Москвич-412».

Москвич-2138 — вариант того же автомобиля с двигателем модели М-408, выпускавшийся до 1982 года. Модель продавалась за пределами СССР, в том числе в Европе, особенно в традиционно приобретавших много советских автомобилей странах, таких как Финляндия и Греция, или в Скандинавии. «Отвёрточная» сборка М-2140 из советских машинокомплектов осуществлялась в городе Ловеч (НРБ) в 1976—1986 гг. в объёме до 20 тыс. в год [1] .

Широко использовался государственными службами как в СССР, так и за его пределами [ источник не указан 135 дней ] .

Содержание

  • 1 История создания
  • 2 Модернизации / Хронология производства
  • 3 Модификации
    • 3.1 Семейство «1500»
    • 3.2 Семейство «1360»
  • 4 Варианты решёток радиатора
  • 5 Описание конструкции
  • 6 Образцы документов
  • 7 Цветовая палитра
  • 8 Оценка модели
  • 9 В автоспорте
  • 10 Примечания
  • 11 Литература
  • 12 Ссылки

История создания [ править | править код ]

К середине семидесятых годов АЗЛК оказался в трудном положении. Базовая модель — «Москвич-412» — быстро устаревала, стремительно теряя спрос на валютных рынках. Полным ходом шла разработка принципиально нового автомобиля, промежуточного по классу между «Москвичом» и «Волгой» (см. статьи Москвичи серии 3-5 и Москвичи серии С), однако серийный выпуск сдерживало то, что в ходе реконструкции конца 1960-х годов на заводе было установлено рассчитанное на выпуск автомобилей семейства «408-412» современное импортное производственное оборудование, затраты на которое только начинали окупаться. В связи с этим переоснащении АЗЛК под выпуск полностью новой модели вызывало проблемы. Кроме того, старые кадры покидали завод. Ушли на пенсию главный конструктор А. Ф. Андронов и главный художник, создателя «Москвича-408», Б. С. Иванов. В таких условиях «подтянуть» продукцию АЗЛК к уровню ВАЗ-ов, а также несколько оживить экспорт должна была масштабная модернизация «Москвича» текущей модели [2] .

Работы над модернизацией были начаты в 1975 году. С самого начала велась модернизация кузова для обоих семейств — «Москвич-1500» и «Москвич-1360», являвшихся логическим продолжением хорошо известных и давно производившихся моделей М−412 и М−408. Агрегаты и узлы базовых машин, за исключением силового агрегата, предусматривались одинаковыми [3] . Наряду с собственной заводской командой инженеров и дизайнеров, над проектами модернизации «Москвича-412» работали и иностранные фирмы — заказы были выданы германской фирме Porsche Design и парижской студии CEI американского дизайнера Раймонда Лоуи при посредничестве ВНИИТЭ. Однако альтернативные иностранные проекты были отвергнуты — так, проект «Порше» [4] при значительных вложениях практически не сказывался на внешнем виде автомобиля и выглядел скорее как спортивная версия текущей модели, чем полноценный рестайлинг.

Первые серийные М-2140 начали сходить с конвейера в 1976 году. Переход от модели «Москвич-412» к «Москвич-2140» был постепенным — некоторые машины самого раннего выпуска сохраняли часть кузовных панелей и деталей интерьера от старой модели [5] .

После начала выпуска началась разработка модификации «СуперЛюкс» (SL), в первую очередь нацеленной на экспортные рынки [5] .

Модернизации / Хронология производства [ править | править код ]

В соответствии с действовавшей отраслевой нормалью, рестайлинговый седан «Москвич» с двигателем УЗАМ-412 получил индекс «Москвич-2140», модификация с двигателем М-408 обозначалась как «Москвич-2138». Обозначения других версий также привели в соответствие с Нормалью: с двигателем М-408 — «Москвич-2136» (универсал) и «Москвич-2733» (фургон), ранее — модели 426 и 433; с двигателем УЗАМ-412 — «Москвич-2137» (универсал) и «Москвич-2734» (фургон), ранее — модели 427 и 434 [3] .

С октября 1978 года выпускалась «сельская» версия-модификация М-21406, оснащавшаяся дефорсированным двигателем УЗАМ-412Д (68 л. с.), работавшим на низкооктановом бензине А-76, а также передними барабанными тормозами (позволявшими применять тормозную жидкость БСК, не столь дефицитную в деревнях, как «Нева»), усиленными рессорами и пружинами, задней буксирной проушиной, шинами с универсальным рисунком протектора, защитой картера двигателя. Дефорсированный двигатель при условии настройки угла зажигания работал и на высокооктановом бензине. Внешне такие машины отличались хромированными колпаками ступиц колёс и хромированными гайками, отсутствием обогрева заднего стекла, подголовниками-решётками вместо мягких дермантиновых, отсутствием хромированных ободков на лобовом и заднем стёклах, надписи «Москвич» на передних крыльях, шильдика «1500» сзади, а также жалюзи радиатора. Позднее автомобиль мог комплектоваться и дисковыми передними тормозными механизмами [5] .

С ноября 1979 года был освоен выпуск модификации М-21403 с двигателем УЗАМ-412Д и ручными органами управления, предназначенной для инвалидов с ограниченной подвижностью ног. Ручные рычаги тормоза и сцепления находились по обе стороны от рулевого колеса. Это принуждало выпускать руль из рук при одновременном их нажатии. «Запорожец» этим недостатком не обладал, так как эти самые рычаги нажимались одной рукой. Интересно, что органы соцобеспечения компенсировали инвалиду-ветерану стоимость только базовой инвалидной модели «Запорожец», а разницу в цене с «Москвичом» (порядка 4 тыс. руб. в середине восьмидесятых) надо было оплачивать за свой счёт [ источник не указан 135 дней ] .

С ноября 1980 года начался выпуск модификации М-2140-117 («СуперЛюкс») или Москвич-1500 SL. Автомобиль получил новую — так называемую «низкую» — приборную панель и иную отделку салона, производства югославской фирмы «Сатурнус» (Saturnus), а также — новые задние фонари, более широкие пластиковые бамперы (своей массивностью напоминавшие устанавливавшиеся на версии европейских автомобилей для американского рынка и делавшие машину несколько неуклюжей) с матовыми серебристыми накладками и молдинги, также югославского производства [5] .

Отдельные партии автомобилей как базовой модели «2140», так и его «люксовой» модификации впервые в отечественной практике окрашивали «металликом» (в данном высказывании имеется в виду современная двухкомпонентная эмаль-«металлик» — однокомпонентная рефлексная краска-«металлик» на нитроцеллюлозной основе использовалась в СССР ещё в 1930-е годы; голубая, зеленёная, бежевая и серая рефлексные нитроцеллюлозные эмали на рубеже 50-х и 60-х годов входили в перечень используемых для окраски кузовов легковых автомобилей и использовались на отдельных партиях машин; при переходе на синтетические эмали применение рефлексной окраски в СССР на время приостановилось). Именно Москвич-1500SL в 80-х стал основной экспортной продукцией АЗЛК, если не считать сборочных комплектов М-2140 для НРБ, но распространения за пределами рынков стран СЭВ не получил [2] .

25 августа 1980 года с конвейера сошёл трёхмиллионный автомобиль марки «Москвич» — это была машина модели «2140». Оригинальный трёхмиллионный автомобиль (2140—117) был разбит на обкатке. 17 сентября 1986 года с конвейера сошёл четырёхмиллионный автомобиль марки «Москвич», этим автомобилем был Москвич-1500 SL [2] .

Двигатель М-408 уже в середине 70-х считался устаревшим и маломощным (50 л. с.), не обеспечивающим достаточных динамических качеств. Поэтому в 1982 году его производство на АЗЛК было свёрнуто и комплектация таким двигателем автомобилей «Москвич» прекращена [ источник не указан 135 дней ] .

Около 1982 года «Москвич-2140» прошёл небольшую модернизацию: на передних дверях упразднены форточки, была изменена конструкция бамперов, упрощена отделка кузова — исчезли колёсные колпаки, декоративная чёрная полоса между задними фонарями, хромированная окантовка решётки радиатора и шильдики с передних крыльев и под правыми задними фонарями, а надпись на крышке багажника сменилась с английской «Moskvich» на русскую «Москвич». Кроме того, крупная заводская эмблема в виде щита на решётке радиатора была заменена скупой надписью «АЗЛК» (или «AZLK»). В салоне начали устанавливать руль от 2140SL (отличался менее крупной ступицей), впоследствии от мягких подголовников передних сидений отказались в пользу пластиковых решётчатых, которые устанавливали и на Москвич-2141. Ранее, в 1977 году, отказались от габаритных огней на задних стойках кузова, а поначалу унаследованные от 412-го металлические «клыки» бамперов с резиновыми накладками уступили место полностью полиуретановым. Около 1985 года уголки бамперов также стали делать из пластмассы, по типу ВАЗ-2106 [ источник не указан 135 дней ] .

Производство фургона М-2734 было свёрнуто в 1981 году, универсала М-2137 — в 1985 году, модификации седана — М-21406, М-21403 и М-2140-117 — в 1987 году; базовую версию М-2140, с целью ускорения массового производства новой переднеприводной модели Москвич-2141 — с июля 1988 года.

Москвич-суперлюкс: история разработки АЗЛК-2140 SL

У поколения молодых автомобилистов, рожденных в конце ХХ века, буквосочетание «SL» обычно вызывает ассоциации с легендарным уже родстером Mercedes – например, модели с индексом R129. Между тем у «советских» была собственная гордость – а если точнее, свой «эс-эль». Ведь именно такие шильдики украшали передние крылья «позднего» АЗЛК-2140, выпускавшегося с 1980 по 1988 годы.

Новее, еще новее

Совсем недавно мы вспоминали о том, что в начале семидесятых годов XX века конструкторы Автозавода имени Ленинского комсомола изо всех сил пытались осовременить Москвич модели 412, чтобы он на фоне новейших Жигулей смотрелся не столь бедным родственником. Результатом труда стал АЗЛК-2140 – модель, в которой заводчанам удалось малой кровью прибавить Москвичу немного комфорта, а заодно слегка освежить внешность при минимальных косметических изменениях.

Увы, даже на фоне тольяттинской «трёшки» Москвич выглядел довольно скромно. А ведь в тот момент на конвейер встала шестая модель ВАЗа… Не говоря уже о том, что в Тольятти активно работали над глубокой модернизацией Жигулей, о чем на АЗЛК были осведомлены.

Стало очевидно, что Москвич нуждается в более радикальных изменениях экстерьера и интерьера, чем это было реализовано в рамках нововведений «первой фазы». Тем более, что работая над проектами С-серии, дизайнеры и конструкторы АЗЛК «забежали» далеко вперёд в своих решениях и приёмах. Работая над «сорок первым» уже на базе французской Simca, они пытались выполнить проект на мировом уровне. А обычный серийный Москвич с его хромированными бамперами, форточками, клыками и прочими рудиментами автомобилей шестидесятых годов XX века смотрелся, мягко говоря, неактуально не только на фоне последних достижений западноевропейского автопрома, но и в сравнении с автомобилями стран СЭВ. Именно поэтому интерес к советской машине в странах Восточной Европы к середине 1970-х стал явно угасать, и появление АЗЛК-2140 на ситуацию особо не повлияло.

02. Антология Москвичей. Слева направо: 408, 412, 2140, 2140 SL

Дизайн от зарубежных ателье

К «рестайлингу» Москвича, как его бы сейчас назвали в наше время, было решено привлечь иностранных специалистов. Да еще каких! Руководство АЗЛК «получило добро» свыше и начало вести переговоры с представителями ателье Raymond Loewy Design, которое принадлежало мэтру индустриального дизайна Раймонду Фернану Лоуи. К тому времени американец уже давно сделал себе имя в масштабах всей планеты – в частности, им был разработан модернизированный дизайн бутылки Coca-Cola, интерьер авиалайнера Конкорд и даже раскраска «борта №1» – самолёта президента США Air Force One.

Правда, проектом модернизации Москвича занимался французский офис европейского отделения Лоуи.

УВЫ, 80 000 ДОЛЛАРОВ, КОТОРЫЕ СОВЕТСКАЯ СТОРОНА ИЗРАСХОДОВАЛА НА ЭТОТ ЗАКАЗ, БЫЛИ ПОТРАЧЕНЫ НАПРАСНО:
предложенный Лоуи вариант интерьера оказался слишком нетехнологичным и дорогостоящим для серийной реализации.

По этой причине московские конструкторы были вынуждены заняться «облагораживанием» своего седана собственными силами. Причем решили действовать по той же схеме, какую применяли многие производители – «люксовая» модель отличалась от базовой лишь элементами наружной отделки и интерьером, в то время как силовая структура кузова (и другая техника) оставалась практически без изменений. Иными словами, конструкторам предстояло разработать более богатую комплектацию Москвича – исполнение «люкс».

Такой автомобиль должен был побороться за покупателя как на внутреннем, так и на внешнем рынках. Ведь даже в условиях пресловутого дефицита продукция московского автозавода на фоне Жигулей пользовалась спросом разве что в случае, если приобрести тольяттинскую машину не представлялось возможным.

В то время главным дизайнером АЗЛК был Игорь Андреевич Зайцев, возглавивший после возвращения Бюро художественного конструирования завода. Однако идея привлечь иностранцев к модернизации модели не утратила актуальности даже после первой неудачи с американцами. Правда, на этот раз было решено сотрудничать «со своими» – то есть с предприятием Saturnus из СФРЮ. Такое партнерство было интересно как нашим, так и югославам, ведь «по бартеру» московский завод должен был получать комплектующие (бамперы, оптику, детали интерьера), а иностранные партнеры, соответственно – готовые автомобили.

03. Американский вариант приборной панели

На ралли с огорода: тюнинг Москвич-2140

Создание автомобиля выходного дня из пожилых и не очень Жигулей – тема сегодня весьма актуальная. Из них ваяют и интересные стенс-проекты, и околостоковые варианты с радикальным занижением, и вполне конкурентоспособные дрифт-корчи. Но что, если в твоей семье испокон веков были только Москвичи?

А ведь так оно и было: в семье Максима всегда присутствовали исключительно Москвичи. Сначала 2140 Люкс, который купили новым с завода, потом новенький 2141… Неудивительно, что когда встал вопрос о первой собственной машине, Максим тоже выбрал Москвич.

Замысел

Изначальным планом было восстановление Москвича в классическом ретро-стиле – хром, сток и никакого тюнинга. Однако жизнь подарила другое решение: работа в автосервисе свела Максима с коллегой, который в конце 70-х участвовал в ралли на Москвичах. В результате и сценарий использования, и, соответственно, замысел постройки машины сменились кардинально. Решено: раллийному проекту – быть!

Снаружи

После первичного восстановления кузова дальнейшие доработки были довольно нехитрыми, что логично для такого проекта. Качественная перекраска подарила автомобилю ухоженную внешность, а черный капот – намек на спортивный уклон в эксплуатации. Все внешние элементы, впрочем, остались на своих местах: несмотря на то, что многие спортсмены удаляют с автомобилей бамперы, молдинги и другие «лишние» детали, Максим их сохранил. Содрогание у любителей каноничного стока, пожалуй, могут вызвать лишь зеркала заднего вида – но поскольку здесь на первом месте стояла функциональность, неудобные штатные «лопухи» пали ее жертвой.

Следующим этапом стало преображение колес и кузова. Из штатных дисков путем вваривания расширительной полосы сделали на заказ так называемые «разварки». С ними Москвич стал выглядеть интереснее, а чтобы они не слишком выделялись своей шириной, на арки были добавлены пластиковые накладки от Нивы.

Внутри

Преображение внутреннего убранства тоже было продиктовано новым предназначением автомобиля. Москвич постепенно все больше становился болидом для спорта, нежели машиной для города. Смысл в полноценном комфортном салоне отпал, и Макс по возможности снял все, что оказалось лишним. Взамен стандартного водительского кресла он установил сиденье UNP, пару которому составил спортивный руль. Аккумулятор и силовые провода были заменены на вариант от Volvo XC90, а сама АКБ перенесена на место заднего сиденья.

Техника

В непростом деле преображения автомобиля помогал тот самый друг Алексей, в прошлом механик ралли-рейдовой команды. Первым этапом, прямо как в JDM-тематике, стал своп: под капот поставили 1,7-литровый мотор УЗАМ от Москвича-2141 (который по паспорту располагает 86 л. с.), так как старый был изрядно изношен. Двигатель встал без проблем – необходимо было лишь поменять опоры, поддон и маховик с подшипником первичного вала в нем.

КПП оставили родную: вариант от 2141 не подошел бы из-за переднего привода. К вазовским агрегатам решили по возможности не обращаться, чтобы сохранить аутентичность. Максим вообще старается использовать в своем проекте максимум деталей именно от Москвича. Например, ему удалось приобрести оригинальную блокировку заднего моста – настоящая удача! Такой узел – большая редкость, так как с завода на 2140 не ставился, их производством занимались спортсмены заводской команды АЗЛК и ИЖ. Вместе с блокировкой Максу отдали еще кучу деталей, которыми он загрузил всю машину. Среди них такие крайне полезные, как редукторы в запас (меняя их, можно менять передаточное число на зиму и лето), полуоси (их часто рвет), подушки ДВС (их тоже, бывает, срывает), диски (на которые будет надета зимняя резина) и прочее.

Система зажигания сейчас – бесконтактная, с сухой катушкой зажигания и самодельным трамблером: корпус родной, а внутренности (все же) от ВАЗ-2108. В трамблере убрана оригинальная контактная группа, вместо нее поставили датчик Холла со «шторкой», оставив при этом родные центробежный и вакуумный распределители зажигания.

Вместо стандартного карбюратора используется самостоятельно доработанный Солекс-21083. Системы подсоса, экономайзера и эконостата (экономии топлива) убраны, установлены увеличенные жиклеры, все воздушные каналы отполированы. Это позволило, во-первых, несколько снизить сопротивление на впуске, а, во-вторых, изменить диффузоры: большие диффузоры увеличены на 22/24 мм (расточены вручную сверлами), малые удлинены при помощи втулок на 4 см. Сделано это ради повышения качества смеси, и результат есть: динамика заметно улучшилась. Правда, параллельно с этим ожидаемо увеличился расход: 15-17 литров 92-го бензина на 100 километров вместо 8-9 литров. Ну и режим езды на соревнованиях, конечно, тоже влияет на эти показатели.

Тормоза потребовали усиления, поэтому главный тормозной цилиндр и вакуумный усилитель тормозов были заменены на агрегаты от Москвича Святогор. В подвеске прописались амортизаторы Плаза Спорт и укороченные пружины от Волги спереди, сзади – усиленные рессоры, а все сайлентблоки были заменены на полиуретановые.

Опыт владения

Приобретен Москвич был еще в студенческие годы: стипендионные накопления в объеме 9 000 рублей позволили купить 2140 – да, сразу именно тот, что вы видите сейчас на фотографиях. Бедолага гнил в огороде в Московской области, и его состояние прямо соответствовало его цене: в подвеске и рулевом управлении не оказалось ни одного целого шарнирного соединения, кардан буквально отваливался, в полу багажника зияли дыры, бамперы были помяты, фары разбиты, а в салоне разве что картошка не росла. Тем не менее, стоковый 1,5-литровый мотор был еще жив, и 68 лошадиных сил передвигались своим ходом.

Максим начал с ремонта кузова: залатал дыры и восстановил полиролью лакокрасочное покрытие. Ну а затем, тщательно отмыв салон, перешел к ремонту непосредственно самой техники. Запчасти искал по объявлениям и на рынке, а еще пришлось весьма кстати все, что осталось в гараже после продажи дедушкиного 2140 Люкс (эти модели отличались только оптикой, бамперами и салоном). В наличии оказались шаровые опоры, сайлентблоки передних рычагов, втулки рессор, передние фары, патрубки системы охлаждения, сменные вкладыши рулевого управления и крестовины кардана. Оказалось, что в ремонте Москвича ожидаемо нет ничего сложного. Например, рулевую трапецию при износе можно не менять, а разобрать и заменить пластиковые вкладыши. Их, правда, хватает всего на сезон, но пока у Максима есть запас.

При этом бюджет проекта на данный момент составляет всего 60 000 рублей, включая саму покупку Москвича и все внесенные доработки и ремонт (расходники на ТО не включены). Автомобиль стал весьма недорогим образцом доработки и инструментом совершенствования собственных навыков.

Эксплуатация

Максим начал свое участие в соревнованиях в 2014 году с любительских ралли третьей категории. Попутно периодически ездил в спринтах. Было весело, но поначалу во многом непонятно: как читать дорожную книгу, куда ехать… Максим старался чаще тренироваться на площадках зимой, летом мчался по лесным дорожкам и постепенно перешел к призовым местам.

Опыт тренировок показал, что Москвич-2140 – машина крепкая и выносливая. Сначала Макс сталкивался с техническими проблемами во время соревнований, но ровно до тех пор, пока не стал читать литературу по ремонту и настройке. Так он выяснил причины поломок и узнал, как их избежать. Некоторые способы предотвращения проблем столь же просты, сколь и сам автомобиль. Например, трамблер на автомобиле расположен очень низко, и если ходом войти в глубокую лужу, может пропасть искра. Обработка корпуса и крышки трамблера смазкой WD-40, а также одетая поверх резиновая медицинская перчатка вполне помогают предотвратить эту проблему при поездках в ненастную погоду.

Планы

Пожалуй, Москвич уже достиг своего максимума при условии сохранения малого бюджета и не слишком глобальных доработок. Потому на данный момент у Максима есть все, чтобы продолжать делать то, чем он занимается: море эмоций от езды и желание и дальше совершенствовать свой автомобиль.

Список доработок:

ДВИГАТЕЛЬ

  • Двигатель от Москвича-2141
  • Карбюратор Солекс-21083 – расточенный и полированный
  • Система зажигания: корпус родной, внутренности от ВАЗ-2108
  • Радиатор, патрубки от ВАЗ-2108
  • Аккумулятор перенесен в салон
  • АКБ и силовые провода от Volvo XC90

ЭЛЕКТРОНИКА

  • Приборы ВАЗ-2106

ТРАНСМИССИЯ

  • Самоблокирующийся дифференциал заднего моста

ТОРМОЗА

  • Тормоза от Москвич Святогор
  • Главный тормозной цилиндр и вакуумный усилитель тормозов от Москвич Святогор

ПОДВЕСКА

  • Спереди амортизаторы Плаза Спорт, укороченные пружины от Волги, полиуретановые сайлентблоки
  • Сзади усиленные рессоры и полиуретановые сайлентблоки

ИНТЕРЬЕР

  • Салон облегчен
  • Заднее сиденье убрано
  • Спортивный ковш UNP
  • Руль MOMO Replica

ЭКСТЕРЬЕР

  • Накладки арок от Нивы
  • Покраска кузова
  • Зеркала заднего вида ВАЗ-2115

ДИСКИ И ШИНЫ

  • Колеса разварены на 2 дюйма
  • Шины Bridgestone WT-17
0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
