Тормозная система автомобиля является одним из основополагающих систем в автомобиле наряду с двигателем, трансмиссией и рулевым управлением. Двигатель и трансмиссия нужны чтобы автомобиль начал двигаться и продолжал движение с требуемой скоростью. Рулевое управление нужно чтобы автомобиль двигался туда, куда хочет водитель. Тормозная система нужна для того, чтобы автомобиль останавливался, когда этого хочет водитель.

Для чего нужен датчик АБС?

Задача тормозной системы заключается в преобразовании давления, созданного ногой водителя, в механическое движение тормозных колодок, прижимающихся к тормозному диску или барабану колеса, тем самым останавливая его вращение.

По мере развития тормозной системы от первых автомобилей до современных образцов автопрома тормозная система постоянно совершенствовалась для решения поставленных перед ней задач.

Одной из этих задач является сокращение тормозного пути автомобиля, если состояние дорожного полотна не обеспечивает достаточное сцепления с покрышкой колеса (например, если дорога мокрая, или заледенела, или покрыта грязью). В этом случае колесо, которое тормозят тормозные колодки, перестает вращаться, цепляться за дорогу, останавливать автомобиль, и срывается в неконтролируемое скольжение по дорожному полотну. В этом случае путь, который проходит автомобиль до своей остановки значительно увеличивается. Но если водитель вовремя снизит немного усилие на педали тормоза, давление колодок ослабнет, и колесо опять начнет вращаться, цепляясь за дорогу.

В современных автомобилях эту работу выполняет система АБС, которая вовремя уменьшает давление в тормозной системе, без участия водителя, как только колесо автомобиля срывается в скольжение. Для того, чтобы система автоматически и безошибочно определяла момент когда колесо блокируется служит датчик АБС (ABS).

Датчик АБС представляет собой систему из зубчатого колеса, надетого на ступицу и индукционной катушки, которая постоянно определяет с какой скоростью вращается колесо. Катушка передает данные на блок управления АБС, который сравнивает эти данные с данными о линейной скорости автомобиля. Блок управления принимает решение ослабить давление в тормозной системе или не делать этого.

Когда нужно менять датчик АБС?

Датчик АБС – простой по своему принципу, но достаточно сложный по исполнению механизм, который содержит механические и электронные компоненты, потому необходимость ремонта или замены датчика все-таки возникает. Как правило, если не было механического воздействия, например аварии, причиной неисправности является электрика — например обрыв проводов или окисление контактов, ненадежные соединения и т.д.

Как правило, система АБС сама диагностирует себя и в случае проблем сигнализирует об этом водителю. Долговечность датчика изначально зависит от наличия слабых мест в конструкции, от качества используемых компонентов, от соблюдения периодичности обслуживания тормозной системы. Датчик АБС поставляется вместе с проводкой, их приходится менять в сборе.

Диагностика и ремонт датчика ABS

ABS или Anti-lock braking system. Это сложная система, препятствующая одновременному блокированию четырех колес в момент торможения, обеспечивая максимальную устойчивость автомобиля. В нее входят системы: противобуксовочная, экстренного торможения и электронный контроль управляемости.

Суть его функционирования сводится к уменьшению давления в тормозах, чтобы позволить колесу проворачиваться, а не стопориться мгновенно, увеличивая тормозной путь автомобиля. Опытные водители так и поступают на скользких, мокрых и гравийных дорогах, что позволяет удержать машину от заноса. А теперь этим занимается автоматика, точнее ABS.

Составные части ABS

Компонентами системы являются:

• Датчик скорости, установленный на колесах, точнее на ее ступицах.
• Привод гидравлический
• Клапаны регуляции давления в магистрали тормозной системы
• ЭБУ – контрольный блок

Главное предназначение этого комплекса – сохранить для водителя возможность маневрирования в момент торможения, сохраняя полный контроль над транспортом. Появление антиблокировочного механизма, сделало возможным внедрение системы помощи экстренного торможения (СПЭТ). Она усиливает силу торможения на скользких участках дороги, могла бы привести автомобиль к скольжению из-за полной блокировки колес. Однако ABS, частично разблокирует их, препятствуя этому. СПЭД имеет возможность полноценно функционировать.

Датчики ABS

Одни датчики скорости работают по принципу, основанному на магниторезистивном эффекте. Другие – на эффекте Холла. Есть пассивные и активные их разновидности.

Пассивные датчики отличаются большими размерами, начинают регистрировать показания, только по достижении 5 – 7 км/ч. Они менее подвержены износу, а загрязнения не создают помехи (в силу особенности конструкции).

Активные аналоги появились в конце прошлого века, в 90-х годах. Работа основана на свойствах полупроводниковых диодов, которые меняют направление тока, под воздействием магнитного поля. Это магниторезистивные датчики. Есть датчики Холла, основанные на явлении возникновения тока в, помещенном в магнитное поле, сопротивлении.

В обоих случаях, источник магнитного поля (кольцо), закрепляется на ступице и движется вместе с ней. В первом случае, изменения поля приводят к изменению направления электронов, изменяя соответствующее значение сопротивления. Это и передается в ЭБУ.

Во втором варианте, изменяющееся магнитное поле, перемещает электроны в один конец проводника, формируется постоянное напряжение, которое передается в ЭБУ. Существенным недостатком является подверженность помехам.

Факторы, провоцирующие различные неполадки в датчиках:

— слабое противостояние магнитного поля различным помехам

— установочное место способствует сильному загрязнению

— механическое влияние движения колес – колебания, вибрации, удары и прочее.

Частые проблемы с ABS

Даже полный выход из строя ABS, не становится причиной остановки двигателя. Машина просто переходит на обычный тормозной режим. Однако перед этим, система подаст некие сигналы своей «болезни».

Загорается индикатор на панели приборов. Он должен потухнуть через несколько секунд, после старта. Если этого не происходит, значит, с датчиком случилась беда. В иных ситуациях, индикатор загорается только во время движения, при том, на малых скоростях – 20 – 25км/час. Не мешает, сначала проверить колеса, на предмет одинакового давления в шинах, синхронной изношенности протектора, одинакового размера всех четырех покрышек.

Из множества причин возникновения проблем с системой, можно выделить самые распространенные, с которыми в состоянии справиться самостоятельно любой автолюбитель (если руки растут откуда надо):

1. Самодиагностика выводит ошибку, не выдаются изменения угловых скоростей, функция ABS отключается. Тому причиной служит неполадки в блоке и размыкание цепи датчика ( обрыв, отход контакта, замыкание)
2. После нахождения ошибки, выявляется поломка датчика колес. Однако система продолжает работать. Проблемы с проводкой этих датчиков, обычно выражаются в окислении проводов и контактов, прерывистое поступление питания и замыкание «массы».
3. Самопроизвольные кратковременные торможения, сведения об угловом ускорении не поступают. Такое случается, когда установлены шины разных степеней изношенности, давление в них разное, стертость протекторов неодинаковая.
4. ABS не включается вообще. Причин несколько: повреждение насоса, износ ступичных подшипников, повреждение датчика (его ротора), обрыв его провода или образование люфта, поломки решеток и сепараторов подшипников.

Диагностика датчика ABS своими руками

Самая сложная в проверке и дорогая часть ABS – контрольный блок. Однако и проблем с ней возникает реже. Предохранительное реле защищает его от скачков, значительных спадов и перепадов напряжения тока от аккумулятора.

А вот датчики колес – наиболее уязвимое звено ABS. Это связано с их местонахождением. Они установлены возле подвижных элементов (полуоси и ступицы), подвергаются воздействию с их стороны. Провокаторами возникновения неисправностей в них, вплоть до полного выхода из строя, становятся, легко проникающая, грязь и расширяющийся люфт в подшипниках.

Нужно запастись мультиметром, тестером, пайкой.

Осмотр проводят поэтапно, переходя от простого к более сложному.

1. Демонтаж датчика
2. Чистка от загрязнений. Используют керосин или «белый» спирт. Особое внимание надо обращать на зубцы ступицы колеса, с которых прибор считывает обороты. Они быстро забиваются грязью, что искажает данные датчика, как следствие, ступору ABS. Прочистить и сам датчик.
3. Замерить сопротивление детали и сравнить с, заложенным производителем, нормативом. Его найдите в справочнике или узнайте у продавца.
4. Нужно замерить напряжение при вращающемся колесе. Приподнимите автомобиль на домкрате, освободите колесо для свободной раскрутки. Подсоединить мультиметр, вращая колесо, снять показания изменения напряжения. Сравнить с данными справочника.
5. Переходите к подшипникам. Прокрутить его несколько раз. Проверить легкость скольжения, определить исправность сенсора мультиметром. Все тщательно очистить.
6. Теперь надо посмотреть реле, если до этого этапа поломок не выявлено. На нем имеется пластиковая крышка, а под ней установлен предохранитель. Его то, в первую очередь, нужно проверить и заменить.

Для проверки реле надо:

• Разъединить его с разъемом блока;
• Мультиметром подсоединяетесь к первому и второму контакту разъема (всего в разъеме 25 пронумерованных контактов);
• Включить зажигание. Измеритель должен выдать 20В электрического тока бортовой сети;
• Если напряжение отсутствует, проверить целостность соединения контакта №2 с «массой» кузова, минусовым щупом. При условии, что предохранитель цел;
• Само реле отсоединить и подключить его пины №5 и №6 непосредственно к аккумулятору. Исправная деталь начнет щелкать.

1. Тестирование сканером. Колесный датчик ABS относится к индукционному виду — снабжен намагниченным сердечком, в обмотке. Магнитное поле, возникающее на сердечке при прохождении тока в катушке, образует поток. Он прерывается зубьями вращающегося ротора, создавая электромагнитные импульсы. Амплитуда импульсного колебания напряжения и есть уровень сигнала датчика в блок. Замер производится сканером. Сопротивление в исправной детали равно 750 – 1200Ом. Стремящееся к бесконечности сопротивление свидетельствует об обрыве. Нулевое его показание – замыкание. Таким способом «прозвонить» все провода датчика.

Кстати, тестер переведите в состояние «диод», так как в схему датчика включены защитные диоды. Простой замер может не выявить искажения.

— на изоляции – более 20Ом

— передняя ножка – 7 – 25Ом

— задняя ножка – 6 – 24Ом

Выявленная поломка датчика, означает только одно – его надо заменить. Ремонту он не подлежит.

Замена датчика ABS

К передним устройствам можно подойти как снизу, так и из-под капота, а задние датчики доступны только снизу.

Подготовьте следующие предметы: домкрат, молоток, ключ, рожковые ключи 28, 32, торцевые ключи, тестер, очиститель.

1. Застопорить автомобиль ручным тормозом;
2. Разомкнуть соединение с аккумулятором;
3. Открыть доступ к датчику (например, на заднем колесе): снять сиденье, порог и утеплитель, оттянуть отделку, согнуть фиксаторы. Нажать на замок и отсоединить датчик;
4. Домкратом поднять авто на пару сантиметров, снять покрышку;
5. Обработать очистителем крепление датчика, осторожно выкрутить винты и снять прибор;
6. Поставить на его место новую деталь и закрепить;
7. Подсоединить к проводу, ведущему в салон;
8. Поставить обратно колесо;
9. Проверить зазор между датчиком и магнитной гребенкой. Он не должен превышать 1 мм, чтобы избежать попадания грязи;
10. Проверить тестером наличие напряжения;
11. Включить в разъем, соединить аккумулятор, снять с домкрата, поставить сиденья. Но перед этим, включите зажигание и проверьте индикацию.

С передними датчиками гораздо легче справиться.

По окончании работ, устройте тестовую поездку. На прямом участке, немного нарастив скорость (до 40 км/ч), и резко затормозить. Вибрация и звук колодок оповестят об удачной замене детали.

Не забывайте проводить плановые проверки и диагностику датчиков ABS на ошибки.

Как проверить датчик АБС и самостоятельно его заменить?

Автор: Дмитрий Сапко

Использование всех функций современного автомобиля не исключает периодических поломок в системах датчиков, что уменьшает безопасность и качество эксплуатации машины. В частности, часто ведут себя непредсказуемо датчики АБС, расположенные на ступицах колеса. На них постоянно попадает грязь и влага, что не исключает их частого выхода из строя. Каждый раз, когда датчики снова начнут вести себя нелогично, ездить на СТО и диагностировать систему будет непросто. В данном случае можно пойти двумя путями. Первый — научиться самостоятельно диагностировать датчики с помощью компьютера и подключения диагностической программы к бортовому устройству диагностики. Второй — определять неисправность датчиков по иным критериям.

Если у вас есть ноутбук, который можно было бы использовать в качестве диагностического устройства, вы можете без труда отыскать неполадки в данных системах. Достаточно подключить диагностику датчиков и начать движение. Компьютер покажет скорость колеса с поломанным датчиком 0 километров в час, АБС на этом колесе будет пытаться постоянно ослабить тормозные усилия, даже если вы на тормоз вообще не давите. Если же компьютера у вас нет, придется иначе определять возможные проблемы с датчиками этой хитрой системы контроля тормозных усилий. Сегодня мы рассмотрим диагностику и замену датчиков АБС.

Как распознать, что датчик АБС уже не выполняет свои функции?

На старых автомобилях неисправность датчика АБС может привести к самым неприятным последствиям. В случае обрыва провода напряжение до компьютера может не доходить, как и при заблокированном колесе. Потому простенький компьютер воспринимает эту ситуацию так, что одно из колес заблокировано. В конечном счете, АБС начинает разблокировать одно колесо во время торможения, что может вообще вывести из строя систему торможения, а при экстренной остановке спровоцировать полную потерю управления вплоть до переворота автомобиля. Признаки того, что датчик АБС неисправен, следующие:

• после неадекватного срабатывания системы на приборной панели возникает надпись «ABS», модуль перестает работать;
• на современных авто после запуска двигателя лампочка ABS не гаснет, а система прекращает свою работу;
• во время слабого торможения педаль вибрирует, включается система распределения тормозных усилий;
• постоянно работают вспомогательные тормозные системы, усилители и балансировочные устройства;
• бортовой компьютер выдает ряд неполадок, которые связаны с работой антиблокировочной системы;
• при подключении к диагностическому компьютеру читается код ошибки работы датчика системы против блокировки колес.

Самостоятельно вы можете определить неисправность датчика в случае постоянной индикации лампочки ABS на приборной панели. Это и есть основной показатель того, что какой-то датчик перестал функционировать и система просто не работает. В данном случае первой задачей автомобилиста будет проверить целостность проводов к датчикам. Это проводки часто обрываются по причине отброса камней в район ступицы или других предметов, срезающих провод. Потому такая неполадка не является редкостью, ее знают практически все владельцы автомобилей с данным модулем.

Методы самостоятельной диагностики датчиков АБС на авто

Если у вас автомобиль с более или менее достойной системой АБС, то в нем может присутствовать и самодиагностика данной системы. К примеру, на некоторых BMW даже старого образца существует такая система, о которой знает далеко не каждый автовладелец. После запуска двигателя лампочка ABS горит три секунды, затем нужно сразу после ее угасания нажать пять раз на педаль тормоза. Запустится система самодиагностики, а количество морганий лампочки сообщит вам о том, какие модули в антиблокировочной системе были неисправны. Прочтите в инструкции о возможностях самодиагностики вашей машины. Можно провести проверку датчиков по-другому:

• найдите инструкцию к вашему авто с электрическими схемами;
• снимите разъем с блока ABS;
• отыщите так называемую распиновку блока АБС;
• используйте обычный электрический тестер;
• проверьте сопротивление на пинах, которые отвечают за датчики;
• если сопротивление показывает обрыв, изучите ситуацию на колесе;
• для этого снимите колесо и найдите датчик системы;
• промерьте сопротивление на входящих проводах;
• исследуйте провода на предмет целостности.

Так вы сможете определить, какие конкретно детали антиблокировочной системы стали причиной неисправности всего модуля. С помощью такой диагностики можно сэкономить изрядное количество денег на услугах автосервиса. Даже если самостоятельная замена датчика или провода окажется для вас сложной задачей, можно приехать на сервис с просьбой заменить конкретную деталь, а не проводить полную диагностику. Так вы сэкономите деньги, как минимум, на услугах диагностики, а также на исправлении тех неисправностей, которые отыщет система диагностики (не секрет, что их может и не быть на самом деле).

Замена датчиков АБС своими силами — реальная ли задача?

В данном случае многие водители предпочитают обратиться к специалистам, ведь это важная система, которая может спасти жизнь в экстренной ситуации. Тем не менее, датчик АБС меняется достаточно просто. Эта процедура стоит на СТО не так дорого, потому отдать авто в ремонт будет все равно целесообразно. Но если вы хотите сами обслужить систему, это вполне возможно. После проделанной диагностики вы определите, на каком колесе датчик работает неправильно. После этого достаточно прочесть часть инструкции для вашего автомобиля для определения предостережений и выполнить следующие действия:

• поднять нужную часть автомобиля на домкрате для качественного доступа к датчику;
• определить место посадки старого датчика, а также методы его изъятия;
• открутить болт, который удерживает датчик в необходимой позиции;
• снять датчик с места, исследовать его визуально на предмет повреждений;
• выполнить непосредственно замену старого датчика на новый;
• не забыть о правильном подключении электрических соединений;
• прикрутить датчик на прежнее место с помощью болта, который вы открутили ранее;
• поставить на место колесо, проехаться на автомобиле и проверить работу системы.

В данном случае не менее важным процессом будет покупка качественного датчика ABS. Дело в том, что на каждом автомобиле используются определенные особенности датчиков, которые не смогут работать в паре с другими деталями. Если у вас автомобиль, который покупался с рук, лучше определить, какие именно датчики АБС стоят на данный момент. Далеко не всегда на ступицах вы обнаружите оригинальные заводские элементы. Вполне возможно, что прежний владелец уже производил замену датчиков на более дешевые, что и стало причиной поломки данного элемента электрической системы вашей машины. Подбор датчика имеет огромное значение для нормальной работы машины. Смотрите видео о замене датчика АБС на автомобиле Renault Logan первого поколения:

Подводим итоги

Существует множество поломок, которые могут затрагивать систему ABS. Но самым распространенным вариантом неисправностей является поломка датчика. Если антиблокировочная система на вашем автомобиле демонстрирует проблемы, первым делом выполните проверку датчиков. Существует несколько методов проверки правильной работы данных деталей, потому вы можете выбрать наиболее удобную возможность тестирования. Тем не менее, одна лишь диагностика делу не поможет, придется исправлять возникшие неполадки.

Сегодня вы можете найти и приобрести датчики АБС любых производителей. Можно найти как простые детали для замены заводских датчиков, так и оригинальные элементы системы по весьма демократичным ценам. И подбор в данном случае будет играть очень большую роль. Используйте заводские каталоги, чтобы выбрать датчики, которые полностью подходят для вашего автомобиля и соответствуют функциям системы ABS. Чтобы антиблокировочная система не мешала качественной эксплуатации автомобиля, а помогала выполнять важные задачи при торможении, следите за исправностью датчиков и вовремя выполняйте диагностические и ремонтные работы. Тем более, датчики этой системы вы можете поменять и самостоятельно. Как часто ABS показывает проблемы в вашем автомобиле?

Как проверить датчики абс

АБС уже давно спасает жизни и здоровье многих людей на дорогах. Ее суть заключается в уменьшении тормозного пути, за счет препятствия блокировке колес. Одной из важнейших частей этой системы является модуль АБС, от состояния которого зависит работа устройства. Сегодня вы узнаете, как проверить датчик АБС, если есть подозрения на его поломку.

Где находится датчик АБС

Автомобиль имеет четыре таких устройства, которые располагаются возле каждого колеса. Одной стороной оно крепится к суппорту при помощи болта и имеет специальную шестерню с клапаном, которая регулирует давление в системе. С другой стороны устройство имеет два провода, которые подходят на блок управления ABS.

Данную систему принято называть ступенчатой, так как она легко позволяет регулировать давление в системе. Кроме того, такой подход к клапанному механизму позволяет тормозам работать даже при возникновении какой-нибудь неисправности. Однако их эффективность может заметно упасть, это связано с тем, что система рассчитано на работу в совокупности с ABS.

Проверка датчика

• При любой неисправности АБС, необходимо сразу же проверить работу датчиков. Для этого необходимо загнать авто на смотровую яму и установить под колеса противооткатные упоры. Произвольно выбираем одно колесо и ослабляем болты. Теперь поставьте под машину домкрат и поднимите так, чтобы можно было снять колесо. После этого, поставьте пенек, чтобы она случайным образом не упала.

• Теперь вы имеете полный доступ к одному из элементов. Заранее приготовьте следующий комплект инструментов: паяльник, а также мультиметр. Если работать неудобно, то можно вывернуть руль в другую сторону, чтобы иметь полный доступ ко всем сторонам датчика.

• Перед тем, как изучать электрические свойства устройства, необходимо убедиться в его визуальной исправности. На нем не должно быть каких-либо трещин, а также прочих дефектов, связанных с нарушением целостности корпуса. Кроме того, необходимо проконтролировать, целые ли провода и при необходимости поправить контакты и зачистить. Оторвавшиеся контакты необходимо припаять и заизолировать при помощи изоленты.

Если внешних дефектов не обнаружено, то самое время проверить электрическую часть прибора. Для этого вам понадобится мультиметр. Настройте прибор на режим измерения сопротивления и снимите с устройства контактные провода. Теперь подключите к контактам щупы тестера и попросите напарника вращать тормозной диск или ступицу.

Если показания прибора сошлись на отметке 0, то устройство имеет короткое замыкание в цепи. В том случае, когда показания стремятся к бесконечности, то это говорит о том, что в цепи, наоборот, произошел обрыв. Определив неисправность, можно смело приступать к замене устройства или его ремонту. Однако последнее можно осуществить только при наличии соответствующих знаний.

Для наглядности посмотрите видео

Как поменять АБС

Сделать это достаточно просто. Нужно всего лишь, снять колодку проводов и открутить болт крепления. Далее поставьте новый датчик, прикрутите и подключите к мультиметру. Теми же действиями проверьте его работоспособность, чтобы убедиться в исправности и после этого, можете собирать колесо.

Аналогичным образом необходимо осуществить проверку всех остальных модулей абс, расположенных на остальных колесах. Не забывайте переставлять противооткатные упоры и устанавливать пеньки. Это для вашей же безопасности. Как видите, сделать это не сложно. Это говорит о том, что можно хорошо сэкономить деньги, не воспользовавшись услугами автомобильных мастеров. Желаем вам удачи на дорогах!

Электронный модуль блока АБС. Часть 1. Как снять. Датчики АБС — как проверить.

Вышло в свет моё очередное техническое помешательство.

Причина помешательства — некорректная работа блока АБС. Если точнее — то работа, то неработа. Это не работа, нужно что-то с этим делать.

Совсем недавно я, перебирая свои ступицы, прозванивал датчики АБС передних колёс, которые оказались исправными. Сопротивление одного из них было 2150 ом, второго — чуть больше — около 2200 ом, что нормально. Но сами так называемые гребёнки АБС были в ужасном корродированном состоянии. У меня была надежда, что такая «работа» блока АБС связана именно с ними, т.к. скорродировали они знатно.

Но, попутно заменив в подвеске всё, что только можно (в том числе и вышеупомянутые гребёнки), собрав всё до кучи и немного поездив, я понял, что практически ничего не изменилось. Блок АБС по-прежнему думал за нас, работать ему или нет.

Не так давно кто-то на одном из форумов поделился информацией о разборке и пропайке электронного модуля блока АБС, причём результат был успешным. Вооружившись оптимизмом, я решил тоже его разобрать и пропаять. Зачем? Чтобы исключить фактор плохих контактов в местах плохой пайки, даже если это не будет причиной текущей неисправности системы АБС моего автомобиля.

Вообще-то это неправильный путь поиска и устранения неисправностей. По технической логике необходимо сделать всё, чтобы найти наиболее вероятную причину, находящуюся как правило снаружи, и, не найдя её, только затем разбирать этот узел. То есть идти научным, технически верным путём. Например — прозвонить тестером датчики АБС на самом разъёме, тем самым проверив как датчики, так и проводку к ним.

Но, учитывая то, что руководствовался я не общепринятой логикой, а «своими тараканами в голове», считая, что эта болячка (плохая пайка электронных компонентов) судя по всему для старых автомобилей характерная (вибрация и время делают своё дело), я решил по-любому сделать это, не думая о конечном результате и не придерживаясь технической логики.

Немного о том, как проверить все датчики АБС, не отходя от блока АБС.

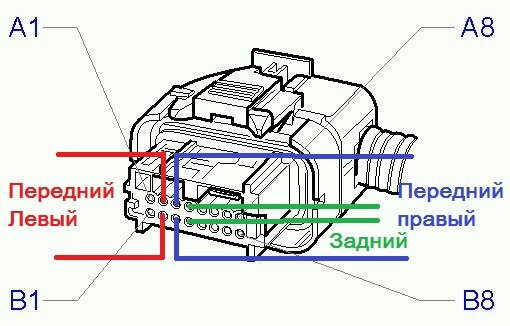

Проверять нужно тестером (мультиметром), лучше всего на фишке возле блока АБС (её распиновка — на фото выше). Такая проверка позволяет проверить не только каждый датчик, но и его электропроводку в комплексе с датчиком.
Передний датчик (любой) — сопротивление должно быть в пределах 2,0-2,7 килоом. Задний — 1,0-1,7 килоом. Информация — из почитаемого мною Workshop Manual.

Чтобы снять электронный модуль блока АБС, достаточно открутить четыре винта под TORX-20 и отсоединить от модуля три электроразъёма. Тормозные трубки, к счастью, трогать не нужно,

Модуль на гидроблоке держится плотно, т.к. немного промазан герметиком и благодаря залипшей прокладке. Но отодрать его можно.

Необходимо отсоединить три электроразъёма: два из них — со стороны правого крыла, третий — со стороны двигателя. Два из трёх электроразъёмов — с обычной защёлкой, как на картинке ниже, поэтому напортачить сложно.

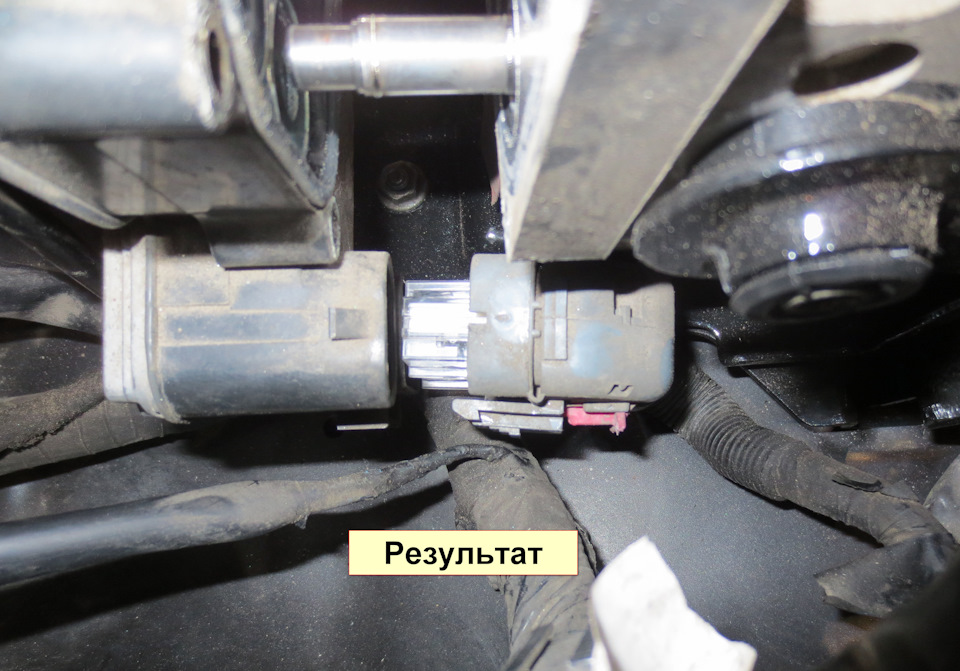

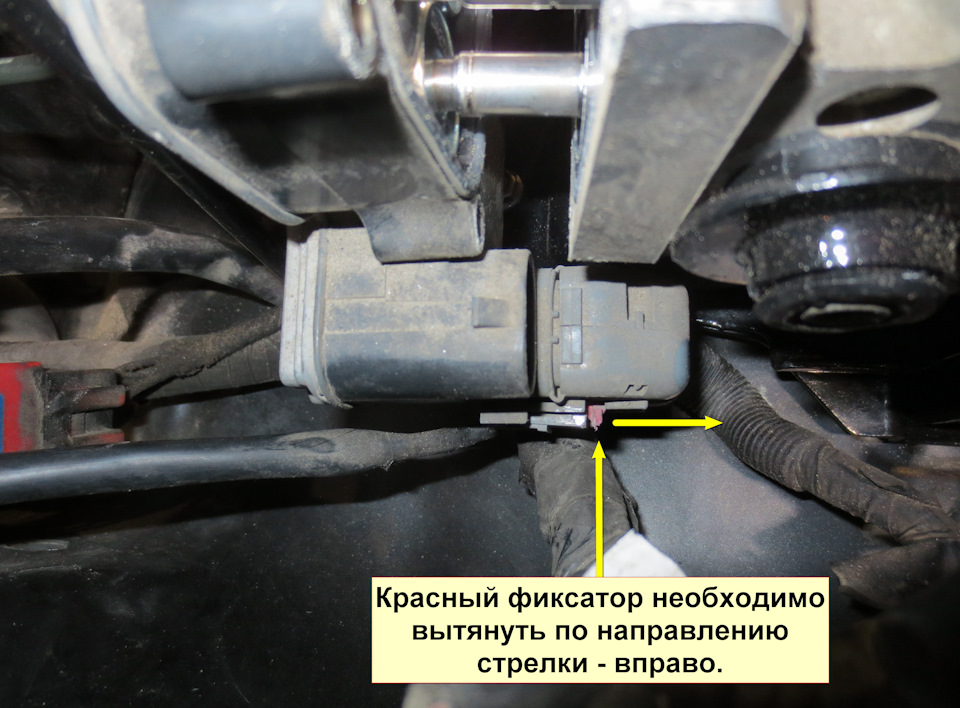

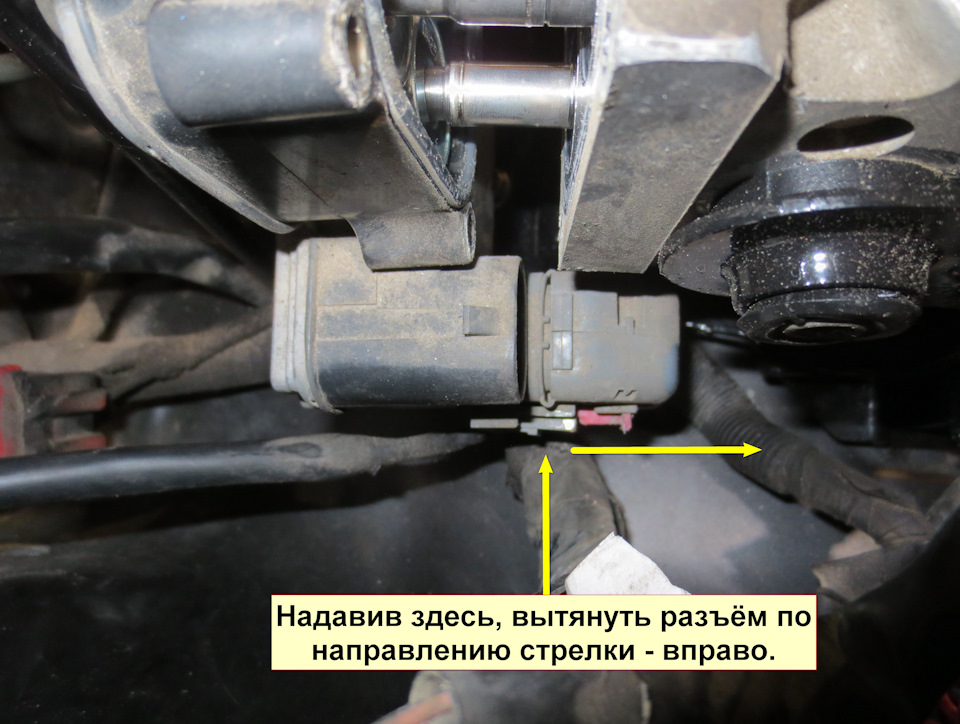

Третий разъём имеет хитрый замок. Чтобы его не сломать смотрим три картинки ниже:

Теперь можно вытянуть электронный модуль.

Для этого выдвигаем его назад — в сторону салона — чтобы вытянуть штыри гидравлических клапанов гидроблока из электромагнитных катушек, закреплённых на электронном модуле, и, немного поворочав, вытягиваем модуль в сторону двигателя. Если по какой-либо причине мешают тормозные трубки, то лучше отогнуть немного их, чем прилагать какие-либо усилия к внутренностям электронного модуля, либо к гидравлическим клапанам гидроблока.

Проблемы с ABS? Подскажем как проверить датчик АБС!

Всем привет! Сегодня в рубрике «Как проверить?» расскажу о том, как выполнить диагностику датчика ABS в домашних условиях. Проверка датчика АБС ничем не отличается от проверки других датчиков, о которых я писал в предыдущих своих статьях.

Немного теории.

Вряд ли найдется кто-нибудь кто не знает, что такое ABS (АБС), но на всякий в двух словах расскажу. В общем, система ABS (Anti-lock Braking System — система антиблокировки тормозов или антиблокировочная система) следит за тем, чтобы во время торможения колеса не блокировались, а само торможение происходило максимально эффективно. Проще говоря, она выполняет за нас прерывистое торможения, избегая движения «юзом», при этом водителю не нужно думать о том, как и с какой силой нажать на педаль. Система АБС сама выполнит серию прерывистых торможений и остановит авто без заноса и прочих неприятностей.

Датчик АБС

Датчик ABS — это своего рода контролер, который передает информацию в блок системы ABS, где производятся подсчеты и принятие решений про то, как и с какой силой должно тормозить каждое из колес. Датчик снимает информацию о том, как вращается колесо посредством наблюдения за специальной «гребенкой», которая дает понять вращается колесо или заблокировалось.

Неисправность датчика АБС

Постоянный контакт с грязью и влагой приводит к тому, что датчики начинают «глючить» или полностью выходят из строя. В итоге система обнаруживает неисправность и на панели загорается красный индикатор в виде надписи «ABS». Отмечу, что в исправном состоянии надпись загорается во время запуска двигателя, в это время система производит самодиагностику и если все «ок» лампочка гаснет. В противном случае лампа горит или загорается, и не гаснет во время движения.

Разрыв цепи — наиболее распространенная поломка. Датчик теряет питание и связь с блоком управления, либо из-за повреждения подает некорректный сигнал, «глючит» проще говоря. Как я уже говорил, о неисправности будет сигнализировать соответствующая лампочка.

Как проверить датчик АБС?

Проверка датчика ABS заключается в измерении сопротивления, более подробно о том, как его измерить я сейчас и расскажу. Для проверки потребуется мультиметр или омметр.

Если у вас мультиметр, переводим его в режим омметра, затем обеспечиваем себе доступ к датчику (снимаем колесо и т. д.).

Дальше достаем датчик (иногда это самое сложное), и подсоединяемся к разъемам блока управления. Распиновку блока вашего авто следует найти в Интернете заранее!

Теперь подключаем в цепь провода с PIN-разъемами, и коммутируем их с датчиком и мультиметром. Ваша задача измерить сопротивление датчика АБС и сопоставить его с полученными данными. Если вы не знаете какие должны быть параметры, попробуйте найти информацию в сети или проверить эти параметры на другом аналогичном авто, у которого ABS исправна.

Примерные показатели, которые у вас должны получиться

• Устройство — ножка — 5-26 Ом.
• Устройство — «масса» — от 20 кОм или больше.

Обязательно осмотрите провода. Даже небольшой перелом или разрушение оплетки может стать причиной короткого замыкания и некорректной работы датчика. Покрутите колесо и понаблюдайте как меняются показания прибора.

Как проверить датчик ABS тестером?

Если у вас нет тестера, но есть мультиметр, переводим его в режим тестера, то есть в режим измерения постоянного напряжения. Принцип такой же, подключайте PIN-разъемы проводки и коммутируем их с прибором. Затем крутим колесо (примерно 1 об/сек). Исправный датчик при таком вращении должен показывать напряжение от 0,25 до 1,2 V. Если колесо будет вращаться быстрее, то и показания будут выше.

Рекомендую видео о том, как проверить датчик АБС

Ремонт датчика АБС

Учитывая стоимость датчика ABS, а она нередко довольно высокая, многие автомобилисты задаются вопросом можно ли отремонтировать этот датчик. В большинстве случаев это невозможно, однако бывают и исключения. Более того, на некоторые дорогие марки автомобилей можно подобрать датчик «неродной», например, от авто отечественного производства.

Также порою поломка заключается в несущественном повреждении проводки или внешнего корпуса. Такие недочеты легко устраняются и по большому счету не влияют на работу датчика. Хотя в видео расположенном ниже автор наглядно демонстрирует, что нет ничего невозможного и даже обрыв обмотки датчика АБС можно легко устранить в домашних условиях.

Ремонт датчика ABS видео

Как проверить датчик АБС тестером

Системой антиблокировки тормозов сегодня оснащается почти каждый автомобиль, сходящий с конвейера. Это не удивительно, ведь АБС может оказать реальную помощь при экстренном торможении в сложных дорожных условиях, существенно увеличивая уровень безопасности машины. Одним из самых важных элементов этой системы считаются датчики, фиксирующие скорость вращения колес.

Основной принцип работы датчика АБС, который является индукционной катушкой, работающей вместе с зубчатым кольцом (гребенкой), заключается в считывании электронных импульсов и передаче информации на блок управления. Сам же блок, контролирующий работу гидравлики, на основании этих показаний может регулировать давление жидкости в цилиндрах тормозной системы.

Самыми распространенными неисправностями, возникающими в работе АБС, считаются обрыв цепи «датчик – блок управления» и некорректная работа самого устройства, неверно передающего импульс. Неполадки в системе антиблокировки можно почувствовать при управлении автомобилем или узнать по сигналу контрольной лампы на приборной панели. Определить, какой именно элемент системы неисправен, можно, проведя ее диагностику.

Как проверить датчик АБС

Что же делать, если контрольная лампа на панели приборов повела себя не вполне корректно? В первую очередь необходимо проверить все датчики АБС. Следует отметить, что эту процедуру можно выполнить самостоятельно, не прибегая к услугам высокооплачиваемых специалистов. Для диагностики механизмов потребуется обычный тестер (мультиметр), руководство по эксплуатации/ремонту автомобиля и надежный помощник. Еще нужно будет приобрести проводку со специальными разъемами (ПИН).

Проверка сопротивления

Итак, что необходимо сделать для проверки датчика АБС тестером:

• вывесить машину на подъемнике или приподнять домкратом;
• снять колесо, если оно препятствует доступу к детали;
• открутить крепежный винт устройства, расположенный на задней части ступицы;
• снять кожух с блока управления АБС и отсоединить разъемы контроллеров;
• подключить специальные ремонтные ПИН к тестеру и контактному гнезду одного из датчиков;
• замерить сопротивление на контактах устройства (точное значение можно выяснить в инструкции по ремонту авто);
• «прозвонить» целостность проводки, убедившись в отсутствии замыканий на массу.

Теперь нужно вручную прокрутить колесо, одновременно замеряя сопротивление – именно на этом этапе и потребуется помощь напарника. Показания омметра должны изменяться в зависимости от разной скорости вращения колеса.

Примерные значения сопротивления рабочего устройства составляют:

• датчик АБС – ножка: от 5 до 26 Ом;
• изоляция (датчик – масса): от 20 кОм.


Проверка напряжения

Еще один метод диагностики устройств, при котором необходимо переключить тестер в режим «вольтметр» и замерить напряжение на каждом из датчиков:

• автомобиль поднимают домкратом, вывешивая колеса;
• разъемы ПИН подключают к контактному гнезду устройства;
• колесо проворачивают с частотой один оборот в секунду, снимая показания прибора.

Для того, чтобы процесс диагностики устройства стал более понятен, рекомендуется просмотреть видео «Как проверить датчик АБС тестером (мультиметром)»

Другие способы диагностики

Помимо вышеперечисленных способов проверки датчика АБС, это устройство можно диагностировать специальным прибором – осциллографом, который измеряет амплитуду и уровень сопротивления. Недостаток метода заключается в том, что данное оборудование весьма дорогостоящее и очень сложное в применении. Осциллограф довольно редкий прибор и проверка датчика АБС с его помощью требует определенных навыков, поэтому описанию такого способа стоит посвятить отдельный обзор.

Большинство антиблокировочных систем современных автомобилей оснащено функцией самодиагностики. После ее активации на информационный монитор бортового компьютера будут выведены коды ошибок в буквенно-цифровом формате. Расшифровку этих символов можно легко найти, используя руководство по эксплуатации машины или прибегнув к помощи интернета.

Ремонт датчика АБС своими руками

Несколько слов нужно сказать о том ремонте элементов системы АБС, который легко выполняется в «домашних» условиях. Естественно, если проблемной точкой является сам датчик, то его придется заменить, а вот в случае с проводкой – можно исправить дефект самостоятельно. Для восстановления ее целостности необходимо использовать только способ «пайки» и тщательно заматывать места соединения изоляционной лентой.

Замена датчика ABS

Перед тем как менять датчик АБС, необходимо исключить основные причины, вызывающие его некорректную работу. Известно, что каждая модель авто имеет ряд специфических проблемных мест, которым нужно уделять особое внимание. К примеру, автомобили «Форд», выпущенные до 2000 года, практически поголовно страдают от перебоев в работе электрооборудования, которые происходят вследствие частых замыканий. «Болевой точкой» этих машин является плохое качество изоляции проводов.

Особенность замены устройства состоит в том, что передний датчик АБС можно демонтировать как из подкапотного пространства, так и снизу кузова авто, это будет зависеть от особенностей конструкции автомобиля. Подобраться к оборудованию, установленному на задних колесах машины, можно только снизу. Пошаговая инструкция, представленная вниманию читателя опытными специалистами, описывает лишь общие принципы работы, но этот метод вполне применим к большинству как отечественных, так и импортных авто.

Необходимое оборудование

Для работ по замене датчика АБС потребуется:

• надежный гидравлический домкрат;
• ключ – «балонник»;
• молоток;
• ключи рожковые на 28 и 32;
• ключи торцевые (головки) на 10 и 12;
• плоская отвертка;
• тестер для замера напряжения;
• изоляционная лента;
• жидкость WD – 40 в баллончике.

Порядок выполнения работ

Рассмотрим поэтапно выполнение всех работ на примере замены заднего правого датчика АБС:

1. Автомобиль нужно поставить на ровную поверхность и включить «ручник» (стояночный тормоз). Под колесо, расположенное по диагонали, подкладывается противооткатный башмак. Рекомендуется снять клемму «минус» с аккумулятора.
2. Необходимо демонтировать задние сиденья, снять шторку багажного отделения (при наличии) и отделку порога, а также отсоединить утеплитель.
3. Для того, чтобы добраться до разъема датчика АБС, нужно потянуть за боковую отделку в месте крепления амортизаторов, аккуратно отогнув фиксаторы. Получив доступ к устройству, следует отсоединить его, нажав на замок и потянув вниз.


Вид из салона: 1 – разъем; 2 – фиксатор; 3 – накладка; 4 – провод датчика

1. Домкрат должен устанавливаться в специальной точке кузова и поднимать колесо не выше, чем на 2 см от поверхности.
2. Нужно открутить колесные гайки, используя баллонный ключ, и снять колесо. Теперь можно приступить к самому сложному этапу работ – снятию датчика АБС, расположенного на задней поверхности ступицы.


Вид задней части ступицы: 1 – кронштейн; 2 – крепежный болт.

1. Для его демонтажа необходимо открутить крепежный болт, удерживающий датчик. Большую помощь в этом может оказать жидкость WD – 40, которую следует распылить по периметру кронштейна. Аккуратно простукав молоточком металл в месте крепления, можно попытаться раскачать сам датчик АБС, «поддевая» его плоской отверткой.
2. Теперь придется открутить болты крепления кронштейна, расположенные на амортизаторе (один) и арке крыла (два).
3. Внутри салона нужно отклеить накладку против вибрации и найти провод датчика АБС, закрепленный под ней. Заглушку с сальником, стоящую на входе в салон, можно отсоединить с помощью отвертки. Провод вытаскивается «на себя».


Вид на арку: 1 и 2 – точки фиксации провода; 3 – заглушка.

1. Монтаж нового устройства выполняется следующим образом: деталь вставляется на место (с небольшим усилием) и закрепляется болтом.
2. Далее следует закрутить болты, которые крепят кронштейн к арке и амортизатору.
3. Теперь можно вставить заглушку и просунуть провод в салон.
4. Устанавливать провод датчика под накладкой необходимо с тем расчетом, чтобы его разъем подходил к гнезду. Противовибрационная накладка приклеивается и тщательно разглаживается.
5. Можно ставить колесо, сначала наживив, а затем закрутив до упора все колесные гайки.
6. Следующим этапом работ по замене датчика АБС станет проверка его работоспособности. С помощью тестера, подключенного к разъемам, замеряется напряжение. Детально этот процесс описан в разделе о проверке напряжения при диагностике устройства.

Осталось подключить разъем, поставить клемму на аккумулятор и опустить колесо. Уплотнитель двери, боковая отделка и накладка порога ставятся на место, обратно монтируются снятые сиденья и шторка багажника (при наличии).

С заменой устройств, расположенных на поворотных кулаках передних колес, дело обстоит несколько проще, благодаря более удобному доступу к этим деталям:

• поднимаем автомобиль домкратом и снимаем нужное колесо;
• откручиваем болты, крепящие передний датчик АБС на поворотном кулаке и снимаем его с посадочного места;
• освобождаем крепление провода и отсоединяем штекер разъема;
• установку выполняем в обратном порядке, следя за тем, чтобы на место посадки датчика не попала грязь.

Заключительная проверка работоспособности

После замены устройства и установки всех демонтированных деталей производится заключительная проверка работоспособности системы АБС. На дороге нужно выбрать безопасный участок и на скорости 20–40 км/ч резко затормозить, утопив педаль до упора. Если под ногой ощущается вибрация и слышен характерный звук сработавших колодок – система работает в штатном режиме.

Подведение итогов

Установлено, что грамотно выполненная проверка датчика АБС тестером является первостепенной задачей при ремонте системы. Можно применять любой удобный метод тестирования, но всегда следует помнить, что одна только диагностика не решит возникшую проблему – придется заменять устройство или «чинить» электропровода. Чтобы АБС могла выполнить свою задачу при торможении, очень важно контролировать состояние датчиков, своевременно выполняя их проверку, ремонт и замену. Будем надеяться, что наш обзор и данное видео смогут помочь вам провести эту «операцию» самостоятельно.

Где находится датчик abs

К наиболее частым «болячкам» можно отнести неисправности датчиков скорости колес.
Как правило, подобные проблемы (опять статистика) , встречаются после проведения ремонта подвески, а причина этому — шлейфы датчиков скорости. Как н и странно, но на многих Тойотах даже при исправных шлейфах и датчиках , система управления формирует в памяти коды ошибок по ним. А причина в том, что любое вращение одного из колес в вывешенном состоянии воспринимается С истемой как работа за пределами «допустимой логики». Фиксация кодов ошибок возможна даже при отключенном зажигании, но неснятых клеммах АКБ. Поэтому после проведения ремонта подвески необходимо ОБЯЗАТЕЛЬНОЕ обнуление памяти системы АБС.

На моей бытности встречались случаи, когда нечестные мастера параллелили пару датчиков, чтобы погасить транспарант «ABS» (или варианты «на продажу»).
А последствия были достаточно тяжелыми. Один из клиентов всегда считал своего » Крауна » (4WD, TRC и т.д.) верхом надежности и устойчивости на дороге. Так вот , из-за подобного » запараллеливания » задних датчиков скорости колес , этот автомобиль в один прекрасный момент слетел с трассы.

Глубокая сегодняшняя интеграция одной системы в другую может привести к таким последствиям. В иерархии систем управления система АБС (как и система Air Bag) относятся к ПЕРВИЧНЫМ СИСТЕМАМ БЕЗОПАСНОСТИ.
И от их исправной работы порой зависит жизнь людей. Это еще и обращение к тем, кто принудительно отключает систему АБС. К теории систем мы еще вернемся в других статьях.

И так как же быть, если поврежден датчик?
Естественно , не все повреждения можно исправить (допустим , сам корпус датчика физически сломан), но проблему со шлейфами решить можно. Тем более , если стоимость рядового датчика около 1500 рублей. В своей практике я восстанавливал и катушки, и сердечники датчиков, но сегодня разговор пойдет о восстановлении шлейфов.
Сама суть ремонта проста и сводится в замене провода. Кто-то скажет, что можно нарастить , спаять разрыв и т.д. Однако, учитывая наши российские зимы и реагенты на дорогах, в моей практике ни одно восстановленное соединение больше 3-х месяцев не проработало, основная причина – невозможность обеспечить качественную изоляцию места соединения. Да и сам провод при таком ремонте становится короче и хуже работает при движении элементов подвески.

Предлагаю простой и дешевый способ, но требующий определенной аккуратности и качества выполнения работ.
1. Снимаем датчик со ступицы. При выполнении этой операции необходимо терпение. Спешка приводит очень часто к поломке корпуса датчика. Я при снятии обычно пользуюсь жидкостями типа WD-40 для размягчения грязи и ржавчины.
2. Снятый датчик желательно очистить (я их мою кистью вместе с проводами в теплой воде со стиральным порошком).
3. ВНИМАНИЕ. Теперь необходимо пометить расположение креплений датчика и креплений провода по отношению к друг другу и проушине крепления датчика (рисунок 1). Дело в том, что все датчики имеют зеркально расположенные крепления (имеется ввиду левые по отношению к правым). И если в работе пара датчиков (задних или левых), то рекомендую еще пометить какой где (L-левый, R-правый). Вы таким способом освободите себя от многих неприятностей при монтаже датчиков.

4. Теперь обрезаем провод «под корень» к корпусу датчика (рисунок 2). Далее на наждаке стачиваем до половины диаметра верхнюю часть направляющей провода. Осторожно стачиваем дальше верхнюю крышку датчика, чтобы показались контактные зажимы самой катушки датчика (рисунок 3) и удаляем остатки провода от шлейфа. Таким образом, мы получаем контактную группу и направляющий корпус для укладки нового шлейфа. Далее, как указано на рисунке 4, сверлим отверстие диаметром 2-3 мм. О его назначении скажу чуть позже.

Рисунок №2 Рисунок №3 Рисунок №4

5. Теперь готовим сам шлейф. Я долго подбирал достойный провод для этих целей и после нескольких экскрементов остановился на «микрофонных» проводах (рисунок 5). Как показала практика, изоляция провода не дубеет на морозах (резиновая) и устойчива к условно высоким температурам, провода внутри армированы капроновой нитью и имеют экранную оплетку, провод двужильный с сечением 2х0.7мм. Лучшего я пока не нашел. Теперь в ранее проделанное отверстие в корпусе вставляем скрученную экранную оплетку с капроновой нитью .

и загибаем ее (рисунок 6 и рисунок 7). Это необходимо чтобы сберечь сигнальные провода от растяжения. В данном случае эту нагрузку будут нести экранная оплетка и капроновая нить. И теперь их фиксируем изолентой (рисунок 8).

Рисунок №6 Рисунок №7 Рисунок №8

6. ОБЯЗАТЕЛЬНО проверяем сопротивление катушки датчика и далее припаиваем провода к контактам катушки (рисунок 9). Теперь необходимо покрыть цапонлаком места пайки и залить эпоксидным клеем верхнюю часть датчика (рисунок 10). Я в работе использую клей Момент Супер Эпокси. Он сохраняет свои механические свойства в диапазоне температур от -30 до +130С (рисунок 11).

Рисунок №9 Рисунок №10 Рисунок №11

7. Теперь самая противная, на мой взгляд, операция. Она не сложная, но от ее качества зависит, как будет вести себя шлейф при работе элементов подвески. Нам необходимо установить направляющие крепления шлейфа. Я делаю это так: перед снятием их со старого шлейфа точно помечаю спиртовым штрихом расположение крепежных лепестков. Потом замеряю линейкой (до миллиметра) положение их на старом шлейфе для обоих направляющих. Укладываю старый шлейф рядом с новым и переношу метки на новый. Теперь, учитывая развороты направляющих, последовательно обжимаю лепестки по размеченным меткам. Советую, дабы избежать перетирания и предохранения от сильного обжима, между шлейфом и скобами проложить слой изоленты или двухстороннего скотча.

8. Также по ранее сделанной разметке надеваем на провод резиновую заглушку кузова (рисунок 12).

9. Припаиваем разъем шлейфа и изолируем соединения. Вот и всё, датчик можно устанавливать на место.

Данный способ восстановления датчиков не претендует на звание лучшего, однако мно ю он используется более 3-х лет. Мониторинг за машинами постоянных К лиентов показал отсутствие проблем при эксплуатации этих датчиков. Возможно, кто-то использует другую методику .. .
Все операции, приведенные в данной статье, произведены с задними датчиками скорости колес автомобиля Тойота Камри (SV-40) 98 года выпуска.

Как проверить датчик АБС на работоспособность?

Задача антиблокировочной системы (ABS), установленной на подавляющем большинстве современных автомобилей, – не допускать движение машины «юзом» во время резкого торможения. Для этого в каждую ступицу вмонтирован специальный приборчик, передающий информацию о вращении колеса электронному блоку управления. Поскольку неисправность данного элемента нередко является причиной отказа системы, хозяину авто следует знать, как проверить датчик АБС в гаражных условиях.

Кратко о принципе работы

Функция ABS имитирует резкие многократные нажатия на педаль тормоза, практиковавшиеся водителями старых автомобилей на скользкой дороге. Электроника использует данный способ торможения гораздо эффективнее, блокируя и «отпуская» колеса несколько раз в секунду. Алгоритм работы следующий:

1. В процессе резкого затормаживания блок управления отслеживает поведение колес посредством датчиков.
2. Если одно или несколько колес перестали вращаться, ЭБУ отдает команду гидравлическому клапану, сбрасывающему жидкость из данного контура. Колодки прекращают удерживать диск и вращение возобновляется.
3. Сопоставляя показания всех измерителей, контроллер убеждается, что торможение не завершено и закрывает гидроклапан, а колесо вновь блокируется. Цикл, продолжающийся долю секунды, повторяется до полной остановки машины.

Важно! Если работоспособность одного либо нескольких датчиков будет нарушена, АБС откажет целиком, поскольку электронный блок не сможет сравнивать поведение колес.

Датчик ABS последнего поколения представляет собой катушку с полупроводниковым элементом, установленным в неподвижной части ступицы. В непосредственной близости от него на тормозном диске закреплено зубчатое кольцо, чье вращение отслеживает датчик. Это происходит так: контроллер подает на приборчик напряжение, а тот постоянно изменяет сопротивление вследствие прохождения рядом зубцов крутящегося кольца.

Когда величина электрического сопротивления становится постоянной, ЭБУ расценивает данный факт как блокировку колеса и включает вышеописанный алгоритм. Если же элемент выходит из строя, система АБС полностью отключается.

Признаки неисправности датчиков

О том, что необходима проверка датчика АБС, свидетельствуют такие симптомы:

• при резком торможении либо на скользкой дороге автомобиль движется «юзом» и уходит в занос;
• отсутствует характерный звук срабатывания ABS – частое постукивание или треск со стороны заблокированного колеса (разновидность шума зависит от марки авто);
• на приборной панели загорается контрольная лампа неполадки антиблокировочной системы.

Если в силу разных причин нарушена работоспособность нескольких датчиков, то на панели приборов дополнительно вспыхивает индикатор включения ручного тормоза либо неисправности тормозной системы. Эксплуатировать машину можно и дальше, но на скользких участках либо при экстренной остановке водителю придется работать вместо АБС – часто и резко нажимать педаль.

Как выполняется проверка?

Если на приборной панели горит ошибка ABS или тормозной системы, то не всегда причина кроется в самом датчике ABS. Что бы точно выявить причину неисправности рекомендуется провести комплексную диагностику автомобиля. Для экономии бюджета и времени наиболее предпочтительным вариантом будет самостоятельная диагностика с помощью ODBII сканера.

Если бюджет ограничен и вы не хотите тратить больших сумм на приобретение устройства, рекомендуем обратить внимание на адаптер корейского производства Scan Tool Pro Black Edition.

Данное устройство видит не только двигатель, как большинство бюджетных сканеров, но и другие узлы и агрегаты автомобиля (в том числе ABS и тормозную систему). Сканер совместим с большинством автомобилей и подключается к любому устройству через Bluetooth или wi-fi. Так же с помощью данного устройства можно проверить работу всех датчиков в режиме реального времени.

Поскольку работа исправного датчика ABS основана на изменении электрического сопротивления при вращении колеса, измерить его параметры можно мультиметром или тестером, функционирующим в режиме омметра. Условия для диагностики – обычный гараж либо ровная площадка, смотровая канава не требуется. Из инструментов возьмите домкрат и баллонный ключ.

Чтобы проверить датчик АБС тестером, выполните следующие действия:

1. Поставьте автомобиль на ровную площадку и зафиксируйте противооткатными упорами. Ручной тормоз включать не следует.
2. Поднимите домкратом заднее колесо и снимите его. Обнаружив жгут проводов, идущих к датчику в ступице, отыщите разъем и рассоедините его. Тщательно прочистите все контакты, лучше – специальной жидкостью.
3. Включите мультиметр на измерение сопротивления и выполните замер в колодке, идущей от датчика. В зависимости от марки авто величина должна составлять от 500 Ом до 1,4 кОм.
4. Возьмитесь за барабан или диск рукой и покрутите его, следя за показаниями тестера. Сопротивление должно меняться.
5. Переведите прибор в режим измерения напряжения и включите зажигание. Проверьте присутствие постоянного тока со стороны блока управления, присоединив мультиметр ко второй части разъема.
6. Операцию повторите на всех колесах.

На различных моделях автомобилей разъем может находиться в разных местах – прятаться под днищем либо пластиковой защитой. Чтобы обнаружить колодку, прощупайте жгут проводов вручную.

Анализ результатов диагностики

Проблема неполадок функции ABS далеко не всегда кроется в датчиках. Виновниками отказа системы могут быть также и провода, соединяющие элементы с блоком управления. Вот почему необходимо провести 3 замера и по результатам сделать такие выводы:

1. Если сопротивление датчика АБС стремится к нулю или, наоборот, прибор показывает значок бесконечности, то налицо неисправность самого элемента. Другой вариант – нарушение изоляции либо обрыв участка проводников от разъема до датчика.
2. Тестер показывает, что сопротивление в пределах нормы, но при вращении тормозного диска его значение остается постоянным. Здесь версии две: сильное загрязнение зубчатого кольца (как вариант – разрушение) и опять-таки выход из строя датчика.
3. Отсутствие напряжения в питающей линии указывает на обрыв электрической цепи, идущей от контроллера.

В первом случае необходимо снять приборчик со ступицы и обследовать провода на предмет перелома, разрыва либо короткого замыкания. Для верности померьте сопротивление еще раз, одновременно шевеля проводники. Если результат отрицательный, покупайте и ставьте новую деталь.

При неизменном сопротивлении доберитесь до зубчатого кольца, хорошенько вычистите и осмотрите. Если обнаружите механические повреждения, то запчасть лучше заменить.

Совет. Иногда недобросовестные или несведущие автомеханики при ремонте подвески повреждают кольцо, а то и вовсе выбрасывают. Забирая машину у мастера, всегда проверяйте наличие этой важной детали.

В том случае, когда нет напряжения в цепи контроллера, следует прозвонить данный участок проводки. Как это сделать:

1. Разберитесь, где находится электронный блок управления гидравлическими клапанами. Например, в Shevrolet Aveo он стоит за бачком с тормозной жидкостью, а на Renault Megane – со стороны ремня привода генератора.
2. Снимите с ЭБУ колодку и прочистите контакты. Отыщите распиновку проводов либо отследите их по цветам.
3. Поставьте замыкающую перемычку на колодке, расположенной возле колеса. Прозвоните цепь омметром либо обычной лампочкой с батарейкой.

Простейший способ отыскать ЭБУ при отсутствии документации на авто – пройти по тормозным трубкам, ведущим к гидравлическому блоку. Последний стоит рядом с контроллером или соединен с ним пучком проводов.

При обнаружении обрыва цепи придется искать дефект по всей линии с целью устранения. Работа довольно сложная, поэтому ее стоит поручить опытному автоэлектрику.

Альтернативный способ проверки

Когда под рукой нет мультиметра, проверить датчик ABS можно более простым способом. Он сработает, когда вышел из строя только один элемент, а не несколько. Диагностика выполняется так:

1. Рассоедините разъем на датчике одного колеса. Далее, необходимо завести мотор и проехать несколько метров.
2. Если загорелась вторая лампочка неполадок тормозной системы (или ручного тормоза), то проверяемый элемент исправен. Подключите колодку и повторите операцию на следующем колесе.
3. При одном поломанном датчике светится индикатор АБС, а при двух и более – лампа ручного тормоза. Когда второй индикатор на панели не загорится, значит, вы отключили неисправный элемент.

Способ позволяет определить местонахождение неполадки, но не ее характер. Для более точной диагностики нужно использовать тестер с омметром.
