Фонарь 2115 задний левый ДААЗ LADA

Фонарь 2115 задний левый ДААЗ LADA

Фонарь ВАЗ 2115 задний левый оригинал LADA производства ДААЗ

Дождитесь обработки заказа, звонка менеджера и уточнений по товару. Большинство товаров в наличии, но в случае одновременных заказов товара может не хватать до пополнения склада. Склад пополняется ежедневно в рабочие дни.

02. Такси доставка YandexGo! звоните расскажем

Доставка по тарифам Ситимобил — Яндекс — Uber. Яндекс удобнее! . Получаете заказ у таксиста.

Вариант1 (Удобный и быстрый и вы сами отслеживаете такси по приложению) Такси доставку в приложении YandexGo заказываете ВЫ. Вначале звоните обсудим наличие и оплату. Таки-курьер ко входу магазина по адресу Бакинских Комиссаров 113 — Вывеска «АВТОЗАПЧАСТИ illva.ru». Оплата товара предварительная на Сайте или на карту.

Вариант2 (По сроку дольше и дороже) Такси заказываем МЫ. Оплата доставки и такси и товара предварительная на карту Сбера или на Сайте.

03.1. Курьером по Екатеринбургу ВЕЧЕРОМ — 250руб, с 21 до 23 часов

Доставка до подъезда, бесконтактная передача, бесконтактная оплата. До квартиры только инвалидам! Доставка по мере накопления заказов!

03.2. Курьером за ЕКАД, ВЕЧЕРОМ, до 20км, с 20 до 22ч

Слишком удаленные доставки можно обсудить и согласовать с курьером!

04. ПОЧТА России, по предоплате

Рекомендуем! С 2020 года — это Лучший способ доставки!! Можете завести свой личный кабинет и скачать приложение Почта россии!

Стоимость доставки рассчитает менеджер и уведомит по телефону. Если телефон не доступен или стоимость заказа небольшая то Расчет по заказу присылаем в на E-mail.

После отправки высылаем ТРЕКНОМЕР посылки.

Проверить надежность нашего магазина можно На официальных сайтах производителей запчастей: SS20, Технорессор, Демфи, СЭВИ, CBD — интернет-магазин illva.ru — ИП Королева, рекомендован как надежный поставщик оригинальных заводских запчастей.

05. ТК GTD (ТК КИТ) — очень много филиалов

Рекомендуем! доставка, в более 300 городов России и ЕАЭС (Казахстан, Киргизия, Армения, Белоруссия, Крым). Цену доставки можно уточнить у нашего менеджера или на сайте ТК КИТ. После отправки присылаем ТРЕКНОМЕР отслеживания. Доставка до ТК КИТ БЕСПЛАТНА!

06. ТК СДЭК — бережная и быстрая доставка

Рекомендуем для посылок до 10кг — множество пунктов выдачи во всех крупных, средних и малых городах, выберите ближайший к вам на Яндекс-картах введя в поиск — СДЭК и Ваш город. После отправки присылаем ТРЕКНОМЕР отслеживания. Заполняйте полное ФИО в поле Имя . Оплата доставки при получении.

07. ТК «Энергия» — приемлемые цены

Выгодна для крупных посылок. Для мелких дороговато.

Доставка по территории России и стран Белорусь, Казахстан, и Китай.

Заполняйте полное ФИО и в комментарии к заказу ниже укажите серию и №паспорта. Доставка по Екатеринбургу до ТК Энергия БЕСПЛАТНА!

08. ТК «Деловые линии»

Цены ДЛ высокие со множеством накруток — Страховка, въезд на терминал и доставка курьером — отказаться отправителю не дает, НО вы можете попробовать оказаться от этих услуг при получении. После отправки груза присылаем ТРЕКНОМЕР. Заполняйте полное ФИО и в Комментарии ниже, укажите серию и №паспорта. ОПЛАТА доставки при получении — н иже указана СТОИМОСТЬ ОТПРАВКИ этой ТК.

09. ТК «ПЭК» (отправка раз в три дня)

ТК ПЭК дороже других ТК и включают разные сборы в цену доставки. После отправки присылаем ТРЕКНОМЕР. Заполняйте полное ФИО и укажите серию и №паспорта, в Комментарии ниже. Оплата доставки при получении!!

10. Не могу выбрать! Предложите самую недорогую.

Для расчета доставки, пожалуйста, предоставьте полный Адрес и ФИО; индекс, город, улица, дом, кв. А для зарубежных заказов Страну и точный адрес.

11. ТК ЛУЧ (200р по Свердловской Челябинской Тюменской обл.. и Пермский край)

РЕКОМЕНДУЕМ — экономная доставка 100-200р за коробку до 30кг

АЛАПАЕВСК, АРГАЯШ, АРТЕМОВСКИЙ, АСБЕСТ, АША, БЕЛОРЕЦК, БЕРЕЗНИКИ, БОГДАНОВИЧ, БРЕДЫ, ВАРНА, ВЕРХНИЙ УФАЛЕЙ, ЕКАТЕРИНБУРГ, ЕМАНЖЕЛИНСК , ЗЛАТОУСТ, ИЖЕВСК, ИРБИТ, КАМЕНСК-УРАЛЬСКИЙ, КАРАБАШ, КАРТАЛЫ, КАСЛИ, КАТАВ-ИВАНОВСК, КОПЕЙСК, КОРКИНО, КОСТАНАЙ, КУНГУР, КУРГАН, КУСА, КЫШТЫМ, МАГНИТОГОРСК, МИАСС, НЕФТЕКАМСК, НИЖНЕВАРТОВСК, НИЖНИЙ ТАГИЛ, НУР-СУЛТАН (АСТАНА), ОЗЕРСК, ОРЕНБУРГ, ПЕРВОУРАЛЬСК, ПЕРМЬ, ПЕТРОПАВЛОВСК, ПЕТУХОВО, ПЛАСТ, РАДУЖНЫЙ, РЕВДА, РЕЖ, РУДНЫЙ, САТКА, СИБАЙ, СИМ, СНЕЖИНСК, СТЕРЛИТАМАК, СТРЕЖЕВОЙ, СУРГУТ, СУХОЙ ЛОГ, ТОБОЛЬСК, ТРЕХГОРНЫЙ, ТРОИЦК, ТЮМЕНЬ, УСТЬ-КАТАВ, УФА, УЧАЛЫ, ХАНТЫ-МАНСИЙСК, ЧЕБАРКУЛЬ, ЧЕЛЯБИНСК, ЧЕСМА, ШАДРИНСК, ШУМИХА, ЩУЧЬЕ, ЮЖНОУРАЛЬСК, ЮРЮЗАНЬ

Стоимость доставки = 100р отправка + от 100р доставка 1 коробки до 30кг до вашего города. В некоторые города двойные тарифы, уточняйте на ТК ЛУЧ. Оплата доставки при получении, НИЖЕ указана стоимость отправки.

  • 01. Самовывоз с Бакинских Комиссаров 113
  • 02. Такси доставка YandexGo! звоните расскажем
  • 03.1. Курьером по Екатеринбургу ВЕЧЕРОМ — 250руб, с 21 до 23 часов
  • 03.2. Курьером за ЕКАД, ВЕЧЕРОМ, до 20км, с 20 до 22ч
  • 04. ПОЧТА России, по предоплате
  • 05. ТК GTD (ТК КИТ) — очень много филиалов
  • 06. ТК СДЭК — бережная и быстрая доставка
  • 07. ТК «Энергия» — приемлемые цены
  • 08. ТК «Деловые линии»
  • 09. ТК «ПЭК» (отправка раз в три дня)
  • 10. Не могу выбрать! Предложите самую недорогую.
  • 11. ТК ЛУЧ (200р по Свердловской Челябинской Тюменской обл.. и Пермский край)

Оплата PayAnyWay:

1. Оплата/перевод на карту VISA Сбербанка № ( 4276 1633 1094 5170 )

Способы перевода оплаты:

а. Самый простой и проверенный способ, перевод с любой банковской карты на банковскую карту VISA магазина illva.ru через онлайн сервис Альфа-банка, Комиссия всего 1,95%.

б. Через платежные терминалы: Инструкция QIWI или Инструкция Cyberplat

г. Множество других способов описаны на портале VISA .

2. После поступления оплаты на банковский счет, заказ доставляется до клиента. При отправке товара через транспортную компанию осуществляется доставка до транспортной компании и отправка для дальнейшей транспортировки в город клиента, Клиенту предоставляется номер транспортной накладной через СМС оповещение или на указанный e-mail, для отслеживания груза на сайте транспортной компании;

Оплата наличными при получении.

Оплата наличными при получении.

QIWI (перевод на кошелек +79221511117)

Система оплаты через кошелек QIWI

Интернет-банки: СбербанкОнЛ@йн, АльфаКлик, УБРиР, Связной, Промсвязьбанк, РусскийСтандарт (PayAnyWay) Электронные Деньги: ЯндексДеньги, WebMoney, QIWI, AliPay, (сервис PayAnyWay) Яндекс.Деньги (перевод на кошелек № 410011443465084)

Способ оплаты через сервис электронных платежей Яндекс деньги.

Оплату заказа + Доставку Почтой, добавим после расчета

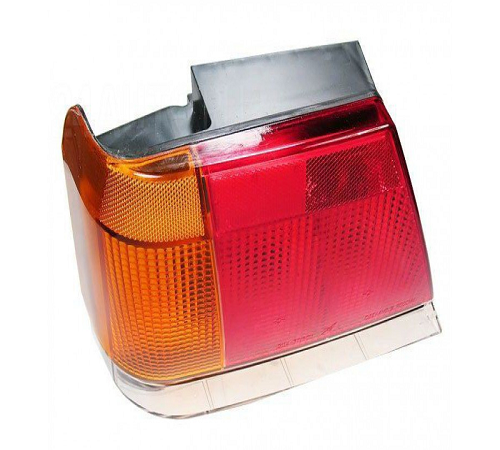

Корпус заднего фонаря левый ВАЗ 2115, 2114-3716011

Оплата

Множество способов оплаты

Получение.

Доставка курьером по Санкт-Петербургу

Гарантии

Поддержка

Поддержка клиентов по телефону

Описание Корпус заднего фонаря левый ВАЗ 2115, 2114-3716011

Условия доставки

Цена действительна при покупке онлайн.

Придёт: SMS «Заказ принят.»
Далее: SMS «Заказ готов к выдаче.»
Время работы магазина.
Пн.- Вс. с 10:00 до 19:00.
Ввод не корректных данных нет – SMS.
Резерв заказа составляет 48 ч с момента
готовности товара к выдаче.
*Форс-мажор. — В разделе Информация .
*Отмена заказа. Причина отмены.

Стоимость доставки: 0 р .

Цена действительна при покупке онлайн.

Придёт: SMS «Заказ принят.»
Далее: SMS «Заказ готов к выдаче.»
Время работы магазина:
Пн.- Вс. с 10:00 до 19:00.
Ввод не корректных данных нет – SMS.
Резерв заказа составляет 48 ч с момента
готовности товара к выдаче.
*Форс-мажор. — В разделе Информация.
*Отмена заказа. Причина отмены.

Стоимость доставки: 0 р .

Доставка осуществляется при помощи Яндекс такси или Сити мобил,
в зависимости от того, какая компания предложит более выгодную
стоимость доставки в момент заказа такси. При данном виде заказа,
стоимость товара не имеет значения! Осуществляется сразу после
100% предоплаты за товар на карту. Оплата стоимости самой
доставки осуществляется вместе с переводом за товар на карту.
(Узнать стоимость доставки Вы можете задав значение откуда: либо Швецова 19, либо Пионерстроя 4, и куда: Ваш адрес, в приложениях Яндекс-такси или Ситимобил)

Указывайте Адрес и Комментарий.
Время доставки c 10:00 до 19:00.

Стоимость доставки: 350 р .

*Доставка в пределах КАД при стоимости товара в заказе от 1000 рублей.
Цена действительна при покупке онлайн.

Придёт: SMS «Заказ принят»
Далее: SMS «Заказ готов к выдаче.»*
*Можно забрать по Самовывоз.
Ввод некорректных данных нет – SMS.
Настроен единый тариф для доставки собственной службы
Способы оплаты: наличными курьеру

Срок доставки необходимо уточнять при заказе .
Служба дотавки т. 8-921-417-73-44 и 8-951-652-04-01
+ Стоимость доставки — 350.00 р.
Указывайте Адрес и Комментарий.
*Далее ожидайте звонка от службы доставки.
Время доставки c 11:00 до 19:00.
*Время и дни доставки могут оговариватся.
*Ожидайте звонка, в день доставки.
*Форс-мажор. — В разделе Информация .
*Отмена заказа. Причина отмены.
SMS «Заказ в обработке.»*
SMS «Заказ согласован.»*
SMS «Заказ не выполнить.»*

Стоимость доставки зависит от суммы заказа

Для жителей других городов Российской Федерации
предлагаем доставку логистической компанией СДЭК.
Осуществляется при заказе товара от 1000 рублей,
сразу после 100% предоплаты за товар на карту.
Сроки поставки зависят от пункта назначения и
удаленности от г. Санкт-Петербург. Оплата доставки
производится при получении товара в пункте
выдачи СДЭК, доступными способами для данного
пунка выдачи.

Предохранители и реле ВАЗ 2114 2115 2113

Рассмотрены автомобили ВАЗ 2113, 2114, 2115

Внимание! Расположение предохранителей и реле в блоках могут отличаться в зависимости от года выпуска и комплектации автомобилей. Более ранние модификации блоков предохранителей вы можете посмотреть на этой странице.

Предохранители для ВАЗ 2114 инжектор и ВАЗ 2115 инжектор также описаны на этой странице.

Где находятся предохранители и реле.

Основная часть предохранителей и реле находится в монтажном бло­ке моторного отсека..

Чтобы добраться до блока необходимо нажать на две защелки и снять крышку

Щипцами, которые установлены в блоке, вынимаем предохранители

На внутренней стороне крышки размещена схема расположения предохранителей и реле.

для увеличения нажмите на изображении.

Монтажный блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители

Предохранитель на противотуманки ваз 2114, 2115 — лампы заднего противотуманного света и лампа сигнализа­тора включения заднего противотуманного света

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации

Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)

Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.

Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)

Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)

Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара

Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара

Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем

Лампы габаритного света по правому борту

Правая фара (ближний сеет)

Левая фара (ближний свет)

Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар

Правая фара (дальний свет)

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов . Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя)

Правая противотуманная фара

Левая противотуманная фара

Очистители фар (в момент включения).

Реле включения очистителей фар (контакты). Клапан включения омыва фар

Очистители фар (в рабочем режиме).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омыва ветрового и заднего стекол.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

Задние фонари (лампы стоп-сигнала). Плафон освещения салона

Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников

Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов.

Читать еще:  Кордиант шины официальный сайт отзывы

Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

Звуковой сигнал и реле его включения

Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет)

Правая фара (габаритный сеет).

Правый задний фонарь (габаритный свет)

Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель

Правая фара (дальний свет)

Левая фара (дальний свет).

Контрольная лампа включения дальнего света фар

Левая фара (ближний свет)

Правая фара (ближний свет)

Схема предохранителей ВАЗ 2114, 2115, описание основных элементов монтажного блока предохранителей.

Схема соединений монтажного блока ваз 2114, ваз 2115 (наружная цифра в обозна­чении наконечника провода — номер колодки, внутренняя — условный номер наконечника): К1 — реле включения очистителей фар; К2 — реле-прерыватель указателей пово­рота и аварийной сигнализации; КЗ — реле очистителя ветрового стекла; К4 — реле контроля исправности ламп; К5 — реле включения стеклоподъемников (в вариант­ном исполнении автомобиля); К6 — реле включения звуковых сигналов; К7 — реле включения обогрева заднего стекла; К8 — реле включения дальнего света фар; К9 — реле включения ближнего света фар; F1-F16 — плавкие предохранители

Снятие монтажного блока ВАЗ 2113, 2114, 2115

Отсоединяем клемму «минусового» провода от аккумуляторной батареи. Из салона (под панелью приборов с левой стороны) отсоединяем пять колодок жгутов проводов с нижней стороны блока. Снимаем крышку монтажного блока. Для наглядности снятие монтажного блока показано при демонтированном капоте.

Отсоединяем колодку жгута про­водов с верхней стороны блока.

Головкой «на 10» с удлинителем отворачиваем гайку левого креп­ления монтажного блока.

Отсоединяем еще четыре ко­лодки жгутов проводов с нижней стороны блока.

И снимаем монтажный блок. Установка обратно снятию.

Блок предохранителей Ваз 2114, Ваз 2115 в салоне.

Находится этот блок внизу слева под бардачком на центральной консоле.

На разных модификациях автомобилей блок может отличаться. Так же может отличаться расположения предохранителя бензонасоса Ваз 2114, Ваз 2115.

Как добраться и описание блока показано на рисунках.

Если не видите цифры, нажмите на изображении.

1 — реле бензанасоса

2 — главное реле

3 — реле вентилятора

f1 — предохранитель бензонасоса Ваз 2114, Ваз 2115

f2 — предохранителей цепей главного реле.

f3 — предохранитель электронного блока управления

Порядок нумерации штекеров в соеденительных колодках монтажного блока 2114.

А — зона монтажного блока расположенная в салоне автомобиля;

В — зона монтажного блока расположенная в моторном отсеке автомобиля.

расположение колодки Ш11.

Схема внутренних соединений монтажного блока 2114.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема ВАЗ 2115

Приводятся подробные цветные схемы проводки ВАЗ 2115 (карбюратор, инжектор) с описанием электрооборудования для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Многие электросхемы разделены на несколько участков для удобства просмотра через компьютер или смартфон, также имеются схемы в виде одной картинки с описанием элементов — для распечатки на принтере.

Если нужно раздавать питание внешним потребителям (видеорегистратор, фароомыватель, магнитола) при включении зажигания — взять питание лучше от аккумулятора через реле. По схеме 86 на кузов, 85 на зажигание (например жёлто-синий переключателя печки). Контакт 30 через предохранитель 30 Ампер к аккумулятору, 87 к потребителям. То есть получится при включении зажигания включится новое реле и питание будет идти напрямую от аккумулятора.

Модификации авто 2115

ВАЗ-2115. Самый первый автомобиль, который выпускался с 1997 года. На него устанавливался 1,5-литровый карбюраторный двигатель мощностью 76 лошадиных сил. Максимальная скорость составляла 165 км/ч, а время разгона от 0 до 100 км/ч составляло 13,2 секунды.

ВАЗ-21150. Очередная модификация, выпущенная в 1998 году, оснащалась 1,5-литровым карбюраторным двигателем мощностью 68 лошадиных сил. была снята с производства в 2000 году.

ВАЗ-2115-20. Выпущенная в 2000 году модификация автомобиля, оснащенная 1,5-литровым инжекторным двигателем ВАЗ-2111 мощностью 77,8 лошадиных сил. Максимальная скорость составляла 170 км/ч, а время разгона с 0 до 100 км/ч 14 секунд.

ВАЗ-2115-40. Модификация с инжекторным двигателем объемом 1,6 литра, которая выпускалась с 2003 года. Максимальная скорость автомобиля составляла 158 км/ч, а время разгона до 100 км/ч занимало 13,2 секунды.

ВАЗ-2115-91. Автомобиль с роторно-поршневым двигателем Ванкеля объемом 1,3 литра и мощностью 135 лошадиных сил. Максимальна скорость 190 км/ч, а время разгона до 100 км/ч составляет 9 секунд.

ВАЗ-21154. Последняя модификация автомобиля с новым двигателем ВАЗ-11183 объемом 1596 см3 и мощностью 81 лошадиную силу. Выпускалась с 2007 года. Максимальная скорость и время разгона до 100 км/ч точно такое же как у ВАЗ-2115-40.

Электрическая схема ВАЗ-2115-01

Годы выпуска 2115: 1997—2012г. Это схема с обычной кнопкой задних туманок (с фиксацией), люминесцентным плафоном подсветки салона, разъёмом на часы и 8-ми контактным разъёмом на проводку инжектора.

1 — блок-фары;
2 — противотуманные фары;
3 — датчик температуры воздуха;
4 — генератор;
5 — электродвигатель вентилятора системы охлаждения двигателя;
6 — датчик включения электродвигателя вентилятора;
7 — выключатель подкапотной лампы;
8 — колодка для подключения к звуковому сигналу однопроводного типа;
9 — звуковой сигнал;
10 — датчик уровня масла;
11 — датчики износа колодок передних тормозов;
12 — датчик уровня омывающей жидкости;
13 — свечи зажигания;
14 — датчик-распределитель зажигания;
15 — коммутатор;
16 — блок управления электромагнитным клапаном карбюратора;
17 — электромагнитный клапан карбюратора;
18 — концевой выключатель карбюратора;
19 — датчик скорости;
20 — стартер;
21 — аккумуляторная батарея;
22 — реле включения противотуманных фар;
23 — датчик уровня охлаждающей жидкости;
24 — датчик уровня тормозной жидкости;
25 — выключатель света заднего хода;
26 — датчик указателя температуры охлаждающей жидкости;
27 — подкапотная лампа;
28 — моторедуктор очистителя ветрового стекла;
29 — датчик контрольной лампы давления масла;
30 — колодка для подключения к электродвигателю омывателя заднего стекла;
31 — электродвигатель омывателя ветрового стекла;
32 — катушка зажигания;
33 — комбинация приборов;
34 — монтажный блок;
35 — выключатель стоп-сигнала;
36 — колодки, подключаемые к жгуту проводов системы впрыска;
37 — реле разгрузки выключателя зажигания;
38 — выключатель зажигания;
39 — лампа освещения вещевого ящика;
40 — выключатель лампы освещения вещевого ящика;
41 — выключатель обогрева заднего стекла;
42 — выключатель противотуманного света;
43 — выключатель противотуманных фар;
44 — переключатель наружного освещения;
45 — выключатель аварийной сигнализации;
46 — подрулевой переключатель;
47 — регулятор освещения приборов;
48 — лампа подсветки шкалы гидрокорректора;
49 — розетка для переносной лампы;
50 — боковые указатели поворота;
51 — выключатели в стойках передних дверей;
52 — плафон индивидуального освещения салона;
53 — электровентилятор отопителя;
54 — дополнительный резистор электровентилятора отопителя;
55 — переключатель электровентилятора отопителя;
56 — лампа подсветки переключателя электровентилятора отопителя;
57 — лампа подсветки рычагов управления отопителем;
58 — блок индикации бортовой системы контроля;
59 — маршрутный компьютер;
60 — выключатели в стойках задних дверей;
61 — колодка для подключения к часам;
62 — электробензонасос с датчиком уровня топлива;
63 — лампа освещения пепельницы;
64 — прикуриватель;
65 — фонарь освещения багажника;
66 — выключатель фонаря освещения багажника;
67 — плафон освещения салона;
68 — выключатель контрольной лампы стояночного тормоза;
69 — наружные задние фонари;
70 — внутренние задние фонари;
71 — штекеры для подключения к элементу обогрева заднего стекла;
72 — фонари освещения номерного знака;
73 — дополнительный сигнал торможения.

Полную схему одним файлом смотрите далее (клик для увеличения):

Здесь есть жгут карбюраторной системы зажигания с датчиком скорости, на инжекторе он не подключается. 4-й провод плафона салона — зажигание, чтобы при включении зажигания подсветка гасла сразу. Перемычка на Ш11 для дворников. На 2109 они питаются через предохранитель на моторчике (6-контактов), тут он не используется и потому к моторчику идёт 5 проводов.

Схема 2115 с «высокой» панелью 21083 аналогична схеме 21099 (за исключением заднего жгута).

Схема авто ВАЗ 2115-91

Изменения в схеме автомобилей с роторным двигателем (2115-91)

Схема ВАЗ-2115 комплектации Люкс

Люкс комплектация — это модель с фароочистителями, подогревом сидений, электростеклоподъёмниками, центральным замком, маршрутным компьютером и люминесцентным плафоном подсветки салона.

  1. блок-фары;
  2. моторедукторы очистителей фар*;
  3. противотуманные фары*;
  4. датчик температуры окружающего воздуха;
  5. звуковые сигналы;
  6. выключатель лампы освещения моторного отсека;
  7. электродвигатель вентилятора системы охлаждения двигателя;
  8. генератор ВАЗ-2115;
  9. датчик сигнализатора недостаточного уровня масла;
  10. датчик уровня омывающей жидкости;
  11. датчик износа колодок передних тормозов;
  12. наконечники проводов, подключаемые к общему насосу омывателя стекол**;
  13. насос омывателя ветрового стекла;
  14. насос омывателя фар*;
  15. наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114;
  16. датчик сигнализатора недостаточного давления масла;
  17. лампа освещения моторного отсека;
  18. наконечник провода для подключения к жгуту проводов системы управления двигателем;
  19. моторедуктор очистителя ветрового стекла;
  20. стартер ВАЗ-2115;
  21. колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях;
  22. датчик указателя температуры охлаждающей жидкости;
  23. выключатель фонарей заднего хода;
  24. датчик сигнализатора недостаточного уровня тормозной жидкости;
  25. аккумуляторная батарея;
  26. датчик сигнализатора недостаточного уровня охлаждающей жидкости;
  27. реле включения противотуманных фар;
  28. монтажный блок;
  29. выключатель стоп-сигнала;
  30. штепсельная розетка для переносной лампы;
  31. лампа подсветки шкалы гидрокорректора;
  32. выключатель лампы сигнализатора включения стояночного тормоза;
  33. колодка для подключения лампы подсветки;
  34. выключатель ламп освещения приборов;
  35. подрулевой переключатель;
  36. выключатель аварийной сигнализации;
  37. реле элемента обогрева передних сидений;
  38. выключатель зажигания;
  39. предохранитель цепи фонарей заднего противотуманного света;
  40. предохранитель цепи элементов обогрева передних сидений;
  41. предохранитель цепи блокировки замков дверей;
  42. лампа подсветки передней пепельницы;
  43. реле зажигания;
  44. прикуриватель ВАЗ-2115;
  45. лампа освещения вещевого ящика;
  46. выключатель лампы освещения вещевого ящика;
  47. электродвигатель вентилятора отопителя;
  48. дополнительный резистор электродвигателя отопителя;
  49. переключатель вентилятора отопителя;
  50. лампа подсветки переключателя отопителя;
  51. лампа подсветки рычагов отопителя;
  52. моторедукторы электростеклоподъемников передних дверей;
  53. переключатель ЭСП правой передней двери (расположен в правой двери);
  54. моторедукторы блокировки замков передних дверей;
  55. провода для присоединения к правому переднему громкоговорителю;
  56. моторедукторы блокировки замков задних дверей;
  57. провода для присоединения к правому заднему громкоговорителю;
  58. блок управления блокировкой замков дверей;
  59. провода для присоединения к радиоаппаратуре;
  60. выключатель очистителей фар*;
  61. выключатель элемента обогрева заднего стекла;
  62. реле включения фонарей заднего противотуманного света;
  63. колодка для подключения к элементу обогрева правого переднего сиденья;
  64. выключатель фонарей заднего противотуманного света;
  65. выключатель элемента обогрева правого переднего сиденья;
  66. выключатель противотуманных фар*;
  67. выключатель ламп наружного освещения;
  68. выключатель элемента обогрева левого переднего сиденья;
  69. колодка для подключения к элементу обогрева левого переднего сиденья;
  70. провода для присоединению к левому переднему громкоговорителю;
  71. переключатель электростеклоподъемника левой передней двери(расположен в левой двери);
  72. переключатель электростеклоподъемника правой передней двери(расположен в левой двери);
  73. провода для присоединения к левому заднему громкоговорителю;
  74. боковые указатели поворота;
  75. выключатели плафона на стойках передних дверей;
  76. выключатели плафона на стойках задних дверей;
  77. плафон ВАЗ 2115;
  78. плафон индивидуального освещения салона;
  79. колодка для подключения к жгуту проводов электробензонасоса;
  80. выключатель лампы освещения багажника;
  81. комбинация приборов;
  82. лампа освещения багажника;
  83. блок индикации бортовой системы контроля;
  84. маршрутный компьютер*;
  85. колодка для подключения жгута проводов системы управления двигателем;
  86. задние наружные фонари;
  87. задние внутренние фонари;
  88. колодки для подключения к элементу обогрева заднего стекла;
  89. фонари освещения номерного знака;
  90. дополнительный сигнал торможения, расположенный на спойлере.

Порядок нумерации штекеров в колодках:

А — блок-фар и очистителей фар; Б — прикуриватель; В — монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и других узлов электрооборудования(у колодок с иным числом штекеров порядок нумерации аналогичный); Г — реле включения заднего противотуманного света; Д — выключателя аварийной сигнализации; Е — моторедекторов электростеклоподъемников и моторедукторов блокировки замков дверей; Ж — плафона освещения салона.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов(кроме белого провода, от штекера «4» колодки «Х2» монтажного блока 28 до блока 83 индикации бортовой системы контроля). Вторые концы черных проводов также сведены в точки, соединенные с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную со штекером «4» колодки «Х1» монтажного блока. Вторые концы белых проводов с красной полоской сведены в точку, подключенную к штекеру «10» колодки «Х4» монтажного блока. Вторые концы оранжевых проводов сведены в точку, соединенную со штекером «3» колодки «Х4» монтажного блока.

Пояснения к 8-ми контактной колодке инжектора: бело-красный и синий — на лампочку чек, сине-красный — зажигание, серый — датчик скорости, коричнево-красный — тахометр, сине-белый — концевик двери водителя (на иммобилайзер), зелёно-красный — К-линия (может не быть), зелёный — расход топлива. Рядом с ней розовый провод — на датчик уровня топлива.

Полную схему одним файлом смотрите далее (клик для увеличения):

Схемы жгутов проводов ВАЗ-2115

С 9-ти контактной квадратной колодкой на инжектор, нефиксируемой кнопкой включения зптф, и реле блокировки стартера (инжектор отключает стартер если двигатель запущен).

Жгут панели приборов

Есть реле задних противотуманных фонарей (крепится рядом с монтажным блоком, предохранитель болтается рядом), кнопка без фиксации. Работает так: если включен ближний свет и/или передние противотуманки (если есть), нажимаем и отпускаем кнопку — зптф включаются. Выключаются при повторном нажатии на кнопку или автоматически при выключении фар, чтобы водитель не забыл их выключить.

Читать еще:  Когда лучше менять шины на зимние

Жгут подсветки бардачка

На крышке стоит магнитик, когда он далеко от датчика с герконом, подсветка бардачка включается (геркон замыкает контакты).

Блок предохранителей и реле ВАЗ 2113 2114 2115

Рассмотрены автомобили ВАЗ 2113 2114 2115, еще их называют Лада Самара. Автомобили выпускались с 8 и 16 клапанными бензиновыми двигателями, в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах. За это время некоторые модели проходили обновление. В данной публикации мы покажем описание предохранителей ВАЗ 2115 2114 2113 со схемами блоков, местами их расположения.

Где расположен блок предохранителей ВАЗ 2113 2114 2115

Основная монтажный блок предохранителей и реле находится в моторном отсеке с правой стороны возле лобового стекла. На фото показан стрелкой.

Для замены предохранителей следует использовать специальные щипцы, которые находятся в монтажном блоке. Для доступа к предохранителям реле необходимо снять крышку.

На внутренней стороне крышки есть схема расположения предохранителей с условными обозначениями.

Монтажный блок предохранителей 2114-3722010-60

Расшифровка реле:

  • K1 — Реле включения очистителей фар
  • K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
  • K3 — Реле очистителя ветрового стекла
  • K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
  • K5 — Реле включения стеклоподъёмников
  • K6 — Реле включения звукового сигнала
  • K7 — Реле включения обогрева заднего стекла
  • K8 — Реле включения дальнего света фар
  • K9 — Реле включения ближнего света фар

Описание предохранителей

№ предохранителяЗащищаемые цепи
F1 (10 А)Предохранитель на противотуманки ваз 2114, 2115 — лампы заднего противотуманного света и лампа сигнализа­тора включения заднего противотуманного света
F2 (10 А)Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3 (7,5 А)Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4 (20 А)Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5 (20 А)Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6 (30 А)Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7 (30 А)Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8 (7,5 А)Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9 (7,5 А)Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10 (7,5 А)Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11 (7,5 А)Лампы габаритного света по правому борту
F12 (7,5 А)Правая фара (ближний сеет)
F13 (7,5 А)Левая фара (ближний свет)
F14 (7,5 А)Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15 (7,5 А)Правая фара (дальний свет)
F16 (15 А)Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов . Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя)

Монтажный блок предохранителей 2114-3722010-18

Расшифровка реле:

  • K1 — реле включения очистителей фар
  • K2 — реле-прерыватель указателей поворота и аварийной сигнализации
  • K3 — реле стеклоочистителя ветрового окна
  • K4 — реле контроля исправности ламп
  • K5 — реле включения стеклоподъемников
  • K6 — реле включения звуковых сигналов
  • K7 — реле включения электрообогрева заднего стекла
  • K8 — реле включения дальнего света фар
  • K9 — реле включения ближнего света фар.

Описание предохранителей

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омыва ветрового и заднего стекол.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Лампы освещения приборов.

Правый задний фонарь (габаритный свет)

Схема предохранителей ВАЗ 2114, 2115

Для увеличения изображения нажмите на него.

Описание основных элементов монтажного блока

Схема соединений монтажного блока ваз 2114, ваз 2115 (наружная цифра в обозна­чении наконечника провода — номер колодки, внутренняя — условный номер наконечника): К1 — реле включения очистителей фар; К2 — реле-прерыватель указателей пово­рота и аварийной сигнализации; КЗ — реле очистителя ветрового стекла; К4 — реле контроля исправности ламп; К5 — реле включения стеклоподъемников (в вариант­ном исполнении автомобиля); К6 — реле включения звуковых сигналов; К7 — реле включения обогрева заднего стекла; К8 — реле включения дальнего света фар; К9 — реле включения ближнего света фар; F1-F16 — плавкие предохранители.

Блок предохранителей ВАЗ 2114 2115 в салоне.

Расположение блока внизу слева на центральной консоле под бардачком.

На разных модификациях автомобилей блок может отличаться. Так же может отличаться расположения предохранителя бензонасоса Ваз 2114, Ваз 2115.

Ваз 2115 распиновка задних фонарей

Модернизация задних фонарей ВАЗ 2108-2115, 2110-2112

И если у владельцев 2108-2114 и автомобилей десятого семейства есть альтернатива в виде отечественной задней оптики ОСВАР, то пятнашки почему-то оказались совсем обделенными в этом плане. Уж очень не хочется покупать китайщину с проблемами при прохождении ТО, да еще и без гарантии на нормальную работу и космический вид.

Вариантов лечения можно найти несколько. Я пошел по пути полного отказа от токопроводящей ленты и использования патронов на каждую лампу от ВАЗ 2101. Этот вариант еще в 2007 году был описан в журнале “За рулем”.

Вынимаем плату задних фонарей, отверткой поддеваем пластмассовые патроны и вынимаем ленту.

на плате видно где пропадал контакт и из-за этого не горели лампы

В задних фонарях пятнашек используются двойные лампы на габаритах и стопах, следовательно в магазинах нужно искать патроны двойные для габаритов и стопов, и одинарные для указателей поворота. В моделях ВАЗ 2108-2114 все патроны одинарные. Стоимость таких патронов в магазине 15-30 рублей. Кроме того, потребуются провода, наконечники, разъемы (можно взять и компьютерные), болты с гайками M3 для крепления патронов.

Электрическая схема задних фонарей ВАЗ 2108-2115 из книжки. Все вроде более чем понятно, общая масса и плюсы на каждый патрон.

По этой схеме для пятнашек не показано последовательное соединение ламп габаритных огней и стоп-сигнала. Быстренько набросал себе шпаргалку

Теперь надо вооружиться терпением. Отмечаем и высверливаем отверстия под патроны в тех же местах где были установлены ранее. Металлическую часть патрона пришлось немного доработать, а именно на патронах габаритов и стоп-сигналов выводы для наконечников пассатижами переместить на 180 градусов, а с патронов указателей поворота вообще их выкусил.

высверленные и доработанные напильником отверстия под патроны

Для крепления к пластиковой основе патроны использовал небольшие болтики с гаечками M3, вышло аккуратно. Но вся работа достаточно кропотливая и не быстрая.

Поскольку не нашел одинарных патронов для поворотников, сделал на двойном перемычку по центру.

После того как все патроны закреплены остается самая приятная и интересная часть. ну по крайней мере для меня, электрическая проводка.

Сначала сделал общую массу последовательно соединив все патроны, затем плюс на поворотник и последовательно соединил плюсы на выводах стоп-сигналов и габаритов.

Прозвонил получившуюся проводку и убедившись, что нигде не накосячил, нарастил купленную колодку разъема.

Остается теперь в машине поменять стоковую колодку на вновь купленную.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Схемы блоков реле и предохранителей ВАЗ 2115

Впервые Лада 2115 увидел свет в 1997 году и закончили выпускать в 2012. За столь долгий срок существенно изменилась электронная начинка машины. Не удивительно, что не раз менялись модификации монтажных блоков, а с ними и предохранители ВАЗ 2115.

Авто старого образца с карбюратором требовал одного монтажника в подкапотном пространстве. С появлением нового инжектора на 8 клапанов, понадобился второй блок, установленный в салоне под торпедой. Под рулем поместили часть новых реле во время модернизаций 2007 и 2008 годов.

Дизайн коробки монтажного блока со временем стал современнее. Для упрощения жизни водителей на крышке поместили схему и прикрепили пинцет для замены элементов.

Предохранители в салоне

С 2005 года внутри ВАЗ 2115 устанавливают дополнительный блок. Его элементы связаны с работой двигателя. Найти плату можно прямо под бардачком на приборной панели.

Реле под капотом

Основным считается блок предохранителей возле мотора. Тут находится абсолютное большинство плавких защитных элементов и почти все реле. За время существования модели его модификации менялись несколько раз. Наиболее распространенный современный блок был презентован в 2008 году. В этом выпуске несколько поменялось расположение отдельных элементов и добавились новые.

Найти блок можно в моторном отсеке над всеми устройствами подкапотного пространства. Его защищает крышка, открыть которую легко нажатием двух защелок.

Распиновка блока предохранителей ВАЗ 2115

Подключение проводов и разъемов электросистемы происходит в соответствии со схемой в руководстве пользователя.

Схема предохранителей ВАЗ 2115

Наиболее распространенными моделями стали 3722010 (с 2004 года) и 21150 3722 010 10. Набор защитных элементов электрооборудования в них не сильно отличается между собой, но различия есть, и они отражены в расшифровке схем, поданной ниже.

Основной монтажный блок под капотом машины.

№ элементаМощность, АЧто предохраняет
110Лампы задних противотуманок и сигнализатора включения ПТФ
1*10Электродвигатель и реле очистителя фар (контакты).
Клапан включения омывателя фар
210Поворотники, реле-прерыватель и аварийной сигнализации
Контрольная лампа
37.5Освещение салона спереди, по центру, в багажнике
Выключатель зажигания
Система управления двигателем
Лампы тормоза
Бортовой компьютер
3*7.5Задние фонари (стоп-сигнал)
Плафон внутреннего освещения кузова
420Патрон подключения переносной лампы
Обогрев заднего стекла (контакты)
4*20Прикуриватель
Штепсельная розетка для переносной лампы
520Звуковой сигнал
Электродвигатель вентилятора системы охлаждения
630Электростеклоподъемники
Реле включения (контакты)
730Электродвигатель отопителя
Омыватель ветрового стекла
Электродвигатели очистителей фар (в режиме работы)
Прикуриватель
Лампа освещения вещевого ящика
Реле включения обогрева заднего стекла (обмотка)
7*30Электродвигатель очистителя фар
Обмотка
Электродвигатель отопителя
Омыватель стекол
Электродвигатель очистителя заднего стекла
Клапан включения омыва ветрового и заднего стекол
Включение электровентилятора системы охлаждения
Обмотка реле включения обогрева заднего стекла
Контрольная лампа
Освещение вещевого ящика
87.5Правая ПТФ
8*7.5Левая ПТФ
97.5Левая ПТФ
9*7.5Правая ПТФ
107.5Левые габариты
Лампы освещения номерного знака
Подкапотная лампа
Выключатель освещения приборов
Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
Табло подсветки рычагов отопителя
117.5Правые габариты
127.5Правая ближняя фара
137.5Левая
147.5Левая дальняя фара
Лампа сигнализатора включения дальнего света фар
157.5Правая дальняя фара
1615Поворотники, реле-прерыватель поворотников и аварийной сигнализации (в режиме указания поворота)
Лампы света заднего хода
Реле контроля исправности ламп
Блок индикации бортовой системы контроля Комбинация приборов
Лампа недостаточного давления масла
Лампа включения стояночного тормоза
Лампа уровня тормозной жидкости
Лампа сигнализатора разряда аккумуляторной батареи
Маршрутный компьютер (если установлен)
Обмотка возбуждения генератора (в режиме пуска двигателя)
17Резерв
18Резерв
19Резерв
20Резерв


Звёздочкой обозначены старые комплектации.
Реле

К1Очистители фар
К2Прерыватель поворотников и аварийной сигнализации
К3Стеклоочиститель
К4Целостность ламп
К5Стеклоподъемники
К6Звуковые сигналы
К7Обогрев заднего стекла
К8Дальний света
К9Ближний

Дополнительный блок в салоне

ПредохранителиМощность, АЗа что отвечает
115Главное реле
215Постоянное питание контроллера
315Топливный насос
К4Топливный насос
К5Вентилятор системы охлаждения
К6Главное реле

Предохранитель и реле стартера

Втягивающее ВАЗ 2115 стоит искать на самом устройстве. Чтобы его проверить, не снимая прибор, подняв крышку капота его место между радиатором вентилятора и двигателем. На схемах часто обозначают, как включатель блокировки. Реле защиты контактов называют дополнительным. На фото показано, как оно выглядит.

Предохранитель прикуривателя

Стоит под номером F4 с номиналом 20 Ампер. В новых промаркирован, как F7 мощностью 30 А. Элемент часто не работает из-за замыканий.

Предохранитель и реле бензонасоса

Помещен в дополнительном монтажном блоке салона под бардачком. Первый промаркирован, как F3 и его мощность 15 А, а номер второго — К4.

Где находится реле и предохранитель зажигания

Находится в салоне, под панелью приборов со стороны водителя.

Предохранитель печки ВАЗ 2115: где находится

F7 и рассчитан на 30 Ампер помещен в салоне.

Вентилятор

Реле поместили в дополнительный блок под бардачком — К5. Вставка находится в основном блоке — F5 номиналом — 20 Ампер.

Генератор

Трехуровневое реле регулятора напряжения поместили на установку. Его можно увидеть сразу у проводов, идущих от последнего.

Реле поворотников

У Лады 2115 с 2006 года маркируется К2. Находится в подкапотном монтажном блоке.

Обогрев заднего стекла

Отвечает F4, мощностью 20 А.

Стеклоочистители

Плавкий элемент номер Ф7.

Стоп сигналы

F3 номиналом 7,5 Ампер.

Магнитола

Плавкий защитный элемент магнитофона — F5 и номинал 20 Ампер.

Предохранитель заднего хода

Находится в основном монтажном блоке — F16.

Реле холостого хода

Находится на дроссельном узле.

Дворники

Это №3. Основные признаки его неисправности — внезапная остановка стеклоочистителей и их прерывистая работа.

Реле контроля исправности ламп

№ 4 в основном блоке.

Где находится реле противотуманных фар

Расположено на крыле у аккумулятора. Или же проследить его положение по проводам от самих туманок.

Какой предохранитель отвечает за стеклоподъемники на ВАЗ 2115

Элемент F6 основного монтажника, номиналом 30 А.

Ближний и дальний свет

4 элемента номиналом 7,5 Ампер. Обозначены — F12, F13, F14, F15 — правый и левый ближний, и для дальнего света.

Освещение салона

За него отвечает №3 на 7,5 А.

Зарядка

Предохранитель аккумулятора установлен на АКБ.

Центральный замок

Нужно определить местоположение жгута проводов, идущих к монтажнику, где и расположена вставка.

Аварийка

№2 в основном блоке. Номинал — 10 А.

Габариты

Элементы защиты обозначены, как F10 и F11 и оба на 7,5 А.

Предохранитель приборной панели

№ F16 и рассчитан на 15 А.

Подсветка приборов

Идет в комплекте с защитой габаритов в F10 на 7,5 А.

Подсветка номера

№ F10 на 7,5 Ампер.

Предохранитель стеклоомывателя

№ F7 и рассчитан на 30 Ампер.

Реле ЭБУ

Предохранитель F3

Ответственен за защиту цепей освещения салона, подсветку приборов, сигнальные лампы торможения и в отдельных комплектациях — бортовой компьютер. Номинал — 7,5 А.

Предохранитель F7

Плавкий элемент у ВАЗ 2115 отвечает за очистители фар и стекол, омывателя, подсветку вещевого ящика и печку. Его мощность 30 А.

ВАЗ 2115: горит предохранитель F10

Плавкий элемент отвечает за левые габариты, перегорает по одной причине — металлический каркас торпедо перетирает проводку и происходит замыкание. Для решения проблемы, необходимо заизолировать и закрепить кабель.

Горит предохранитель F16

Элемент номиналом 15 А один из самых важных у ВАЗ 2115 — он отвечает за огромное число цепей, от поворотников до сигнализации. Перегорание связано с некачественной работой датчика заднего хода — заводской требует замены.

Предохранитель на бортовой компьютер

Элемент занимает место F3 номиналом 7,5 А или F16 на 15 А в основном блоке.

Реле К4 ВАЗ 2115: за что отвечает

Отвечает за исправность работы ламп фар. Находится под капотом с номером 4.

Распространенные причины поломок

Чаще всего вставки страдают из-за коротких замыканий. В некоторых случаях проблема может крыться в неправильной работе потребителя электроэнергии.

Замена предохранителей на ВАЗ 2115

  • нужно открыть крышку монтажного блока;
  • достать прикрепленный к ней пинцет;
  • отключить от блока питание;
  • найти нужный элемент;
  • достать его пинцетом;
  • вставить новый.

Важно использовать устройство того же номинала, что и вышедшее из строя.

Как разобрать блок

Понадобится его предварительно снять. После вынуть элементы и отсоединить гнезда. Под ними окажется материнская плата. Поддевайте по краям плоской отверткой и осторожно тяните к верху.

Ремонт монтажного блока

Главное правило удачного ремонта монтажного блока — использование только подходящих элементов. Подробности в видео.

Блок предохранителей ВАЗ 2114 и 2115: отличия

Оба взаимозаменяемы. Основное отличие касается обозначения тех или иных плавких элементов.

Сколько стоит блок предохранителей на ВАЗ 2115

В зависимости от артикула, цена в магазине на новый монтажник будет колебаться от 2 до 3,5 тыс рублей.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

ВАЗ 2114 2115 2113 предохранители и реле

Лада Самара, это общее обозначение семейства автомобилей ВАЗ 2113 2114 2115. Они выпускались с кузовом седан, а так же 3-х и 5-ти дверный хэтчбек, преимущественно с 8 и 16 клапанными бензиновыми двигателями. Годы производства 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013. За это время некоторые модели проходили обновление. В данной публикации мы покажем описание предохранителей ВАЗ 2115 2114 2113 со схемами блоков, местами их расположения и фотографиями исполнения. Отметим предохранитель прикуривателя.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Исполнение блоков и назначение предохранителей в Вашем ВАЗ 2114 2115 2113 может отличать от представленного и зависит от года выпуска и уровня оснащения.

Основной блок

Главный блок предохранителей и реле находится в задней части подкапотного пространства, в монтажном отделе, под защитной крышкой.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

С обратной стороны защитной крышки может быть нанесена актуальная схема для Вашего автомобиля. Сверяйте назначение!

p, blockquote 6,0,1,0,0 —>

p, blockquote 7,0,0,0,0 —>

Вариант 1

Схема: 2114/ 2115 — 3722010, -3722020, -3722010-30, -3722010-38, -3722010-40, -3722010-48, -3722010-60, -3722010-68

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Описание предохранителей

p, blockquote 10,0,0,0,0 —>

F110А Задние противотуманные фонари, лампа заднего сигнализатора включения заднего противотуманного света
F210А Поворотников и реле прерыватель указателей поворота. Система аварийной сигнализации. Контрольная лампа аварийного сигнала
F37,5А Системы освещения салона и багажного отсека (лампа салона, багажного отделения, подсветка ключа зажигания). Лампа стоп — сигнала торможения, лампа подсветки бортового компьютера. Лампа контроля системой управления двигателем
F420А Управление подогревом заднего стекла. Патрон подключения переносной лампы
F520А Реле контроля и включения звукового сигнала. Предохранитель и реле включения двигателя системы охлаждения
F630А Управление и реле включение электрическими стекло подъёмниками
F730А Управление электродвигателем – отопительной системы, печки салона, омывателей лобового стекла, очистителей фар. Прикуриватель салона, лампа освещения перчаточного ящика. Включение обогрева заднего стекла.
F87,5А Включение правой противотуманной фары
F97,5А Включение левой противотуманной фары
F107,5А Габаритный свет кузова левого борта, сигнализатор включения габаритов (на табло), лампы освещения номерного знака и подкапотного пространства, лампа подсветки выключателей, прикуривателя, рычагов управления отопителем. Выключатель освещения приборов.
F117,5А Габаритный свет кузова правого борта
F127,5А Передняя правая фара ближнего света
F137,5А Передняя левая фара ближнего света
F147,5А Передняя левая фара дальнего света. Лампа сигнализатора включения света.
F157,5А Передняя правая лампа дальнего света.
F1615А Поворотники кузова, реле — прерыватель поворотников и аварийной сигнализации. Реле контроля и лампы заднего хода, лампы индикации бортовой системы контроля приборов, лампы – давления масла, включение ручного тормоза, уровень тормозной жидкости, заряд АКБ. Бортовой компьютер, обмотка генератора двигателя.
F17 — F20Запасные

За работу прикуривателя отвечает предохранитель номер 7 на 30А.

Назначение реле

p, blockquote 12,1,0,0,0 —>

  • K1 — Реле включения очистителей фар
  • K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
  • K3 — Реле очистителя ветрового стекла
  • K4 — Реле контроля исправности ламп стоп — сигнала и габаритных огней
  • K5 — Реле стекло подъёмников
  • K6 — Реле звукового сигнала
  • K7 — Реле обогрева заднего стекла
  • K8 — Реле дальнего света фар
  • K9 — Реле включения ближнего света фар

Вариант 2

Схема: 2114/ 2115 — 3722010, -3722020, -3722010-08, -3722010-10, -3722010-18

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Обозначение предохранителей

За прикуриватель отвечает предохранитель номер 4 на 20А.

Реле

p, blockquote 17,0,0,0,0 —>

  • K1 — реле включения очистителей фар
  • K2 — реле-прерыватель указателей поворота и аварийной сигнализации
  • K3 — реле стеклоочистителя ветрового окна
  • K4 — реле контроля исправности ламп
  • K5 — реле включения стеклоподъемников
  • K6 — реле включения звуковых сигналов
  • K7 — реле включения электрообогрева заднего стекла
  • K8 — реле включения дальнего света фар
  • K9 — реле включения ближнего света фар

Дополнительный блок

Он находится справа внизу в центральной консоли, за защитной крышкой.

p, blockquote 18,0,0,1,0 —>

p, blockquote 19,0,0,0,0 —>

Фото — схема

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Расшифровка схемы

p, blockquote 22,0,0,0,0 —>

  1. Главное реле (блок управления двигателем)
  2. Вентилятор системы охлаждения
  3. Топливный насос
  • F1 — 15A Главное реле (блок управления двигателем, модуль зажигания)
  • F2 — 15A Постоянное питание контроллера, реле включения электро вентилятора (обмотка), клапан продувки адсорбера, датчик расхода воздуха, датчик скорости, датчик кислорода (подогрев)
  • F3 — 15A Топливный насос, реле топливного насоса (контакты), форсунки

Отдельные предохранители и реле могут находится вне основных блоков.

На этом всё. А если Вам есть чем дополнить материал, то пишите в комментарии.

Задние фонари на ваз 2115 – ремонт, замена, модернизация

все,что нужно для усовершенствования

В одной из своих статей я описал проблемы с работой задних фонарей ВАЗ 2115. Действительно,я устал постоянно менять перегорающие платы этого устройства. В комментариях мне описали способ,как нужно доработать эту неисправность отечественного автопрома. Но я решил не торопиться с покупкой патронов под лампы и соединений папа/мама. Главное,что мешает нормальной работы этих плат-неплотный контакт с лампочками. На неровной дороге пластмассовые патрончики постоянно выходят из зацепления,в результате чего плотность контакта становится меньше,по этому и перегорают платы.

вот так нужно сверлить отверстие для фиксации патрона

Из этого я сделал вывод,а что,если я закреплю соединения патрона с помощью стопора. Для этого не потребуется бегать по магазинам за соединениями с проводами и патронами другого образца,тем более могу что-нибудь перепутать,так как не являюсь специалистом в этой области.

фиксируем патрон шурупом

Все,что мне понадобилось,это шуруповерт или дрель,сверло и четыре маленьких самореза. Из автомобиля снял две задних платы в сборе,принес домой. Лампочки вынул,вставил в шуруповерт сверло,просверлил четыре отверстия,как показал на фотографии. Сверлить нужно аккуратно,чтобы не продырявить насквозь сам патрон. Берем саморез или шуруп,вкручиваем его в отверстие,тем самым фиксируем соединение патрона. Устанавливаем лампочки.

вставил лампочки на фиксированных патронах

Да,совсем забыл. Перед этой процедурой лучше установить под контакты соединений уплотнитель на клею,для более плотного соединения,я об этом писал в статье,кому интересно,можете на моем канале ее прочесть.

правый габарит работает

правый тормоз тоже работает

Ну а я взял готовые платы,понес их устанавливать в машину. Дело это не хитрое и быстрое. Открыл багажник,поставил платы в гнезда,соединил провода в разъем. Включаю габариты-все горит,нажимаю тормоза-тоже горят. Теперь буду наблюдать,когда перегорят платы. Если быстро,то придется воспользоваться советом человека,который дал мне рекомендации в моей похожей статье. А если их хватит надолго,то в следующий раз проделаю то же самое.

левый габарит работает

левый тормоз работает

ps. Патроны под сигналы поворота(аварийки) трогать не стал,с ними проблем у меня не было,только лампочки менял и то редко.

Модернизация задних фонарей

Все знают банальную проблему на самарах второго поколения, да и походу не только на них, а на большинство ВАЗов — это постоянно не горящие задние фонари, ну то есть они горят, но по своему усмотрению) Самое простое, но дорогое решение этой проблемы — это новые фары) Но так как денег много не бывает, решил переделать платы под патроны от ВАЗ 2106. На драйве таких переделок полно. Почитав и изучив, что да как, было принято решение переделать свои) Патроны были куплены ещё весной, но руки до них дошли только зимой)

Вот краткое описание того, что нам понадобиться для модернизации фонарей:

  • Патроны одно-контактные — 2 шт.
  • Патроны двух-контактные – 4 шт.
  • Провода
  • Две фишки разъёмные на четыре контакта
  • Клемы МАМА – 16 штук
  • Термоусадочные трубки и изолента
  • Сами платы от фонарей

Так же сразу надо купить болтики с шурупчиками (размер точный не знаю, но гаечка на 6), так как маленькие саморезы которые идут с патронами короткие и совсем не держат патрон.

И ещё купил восемь соединителей на два контакта, продаются в магазине электрики. Купил я их, чтобы получившиеся платы соединить с заводской проводкой и, чтобы в случае чего можно было вернуть всё обратно.

После того как всё необходимое закупил, начал модернизировать их.
Расскажу как делал это я, на примере одной платы.
Разбираем плату полностью, снимаем зелёную схему, вынимаем всё пластиковые патроны, но перед этим наметил шилом, где должны быть дырки, куда вставляются лампочки.

Дальше по намеченным отметкам, сверлим дырки, подгоняем патрон поворотника, чтобы он располагался боком (на следующих фотках будет видно как, иначе он не влезет в фару), прикладываем новые платы, намечаем места крепление и так же под них просверливаем отверстия.

Дальше закрепляем надёжно новые патроны на плате, и получается вот такая конструкция.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
