ЭПХХ и его принцип работы

ЭПХХ и его принцип работы. Как работает ЭПХХ?

Эх, давненько я не видал машины с карбюратором! Даже забыл, что имеется такая деталь в автомобиле. Однако ездят еще автомобили, где горючая смесь, которая сгорает в цилиндрах двигателя, приготавливается в специальном приборе, карбюраторе. Название этого прибора происходит от французского слова «carburant» – «топливо». В карбюраторе с помощью специального устройства, жиклёра, в поток воздуха, который засасывается в цилиндр, разбрызгиваются мелкие капли бензина. Капли тут же испаряются, образуя легко воспламеняющуюся бензиново-воздушную смесь. Которая, в соответствии с названием, уже через доли секунды легко воспламеняется в цилиндре двигателя.

Мощность двигателя зависит от концентрации бензина в бензиново-воздушной смеси. В свою очередь, эта концентрация возрастает, если уменьшить количество воздуха, поступающего в карбюратор. Увеличение или уменьшение потока воздуха регулирует дроссельная заслонка, установленная в воздуховоде. Поворачиваясь вокруг своей оси, она закрывает или открывает воздуховод. При закрытии заслонки воздуха становится меньше, а концентрация бензина возрастает. Более богатая бензином смесь сгорает в цилиндре, выделяя больше энергии, двигатель работает на повышенных оборотах. При открытии заслонки количество воздуха в смеси становится больше, и соответственно двигатель начинает работать менее энергично. Поворот дроссельной заслонки определяется нажатием на педаль газа. Чем сильнее нажимают на педаль, тем больше закрывается заслонка, тем более богатая бензиновая смесь вылетает из карбюратора, тем напряженнее работает двигатель. Водитель и пассажиры это слышат.

Есть у двигателя два режима, когда он работает по-особому. Первый называется холостым ходом. Во время холостого хода двигатель работает, но автомобиль стоит на месте. Педаль газа отпущена, дроссельная заслонка почти закрыта. При этом бензина для образования бензиново-воздушной смеси должно подаваться очень небольшое количество, такое, чтобы не дать автомобилю заглохнуть. Такую концентрацию бензина в горючей смеси (от 1 : 12 до 1 : 14.5) обеспечивает специальная система холостого хода.

Второй особый режим работы двигателя – это режим принудительного холостого хода (ПХХ). Иногда это называют режимом торможения двигателем. Например, автомобиль спускается с горки на высокой скорости. Работающий двигатель будет только разгонять автомобиль. В этом случая передачу автомобиля оставляют включенной, а педаль газа отпускают. Что при этом происходит? Колеса, вращаясь, через включенную передачу крутят двигатель. Не двигатель крутит колеса, а наоборот, энергия движущегося автомобиля через посредство колес и коробки передач тратится на проворот всех деталей двигателя. При отпущенной педали газа дроссельная заслонка карбюратора закрыта, обеспечивая минимальную подачу топлива в цилиндры двигателя.

Но в режиме принудительного холостого хода в цилиндры вообще не следует подавать бензин. Зачем нам разгонять и без того быстро вращающийся двигатель? Для того, чтобы прекратить подачу топлива в режиме ПХХ создан экономайзер принудительного холостого хода (ЭПХХ).

Экономайзер состоит из электромагнитного клапана, который перекрывает подачу топлива в воздуховод, датчика крайнего положения дроссельной заслонки и блока управления клапаном.

Датчик крайнего положения дроссельной заслонки представляет собой контактный винт. Когда дроссельная заслонка карбюратора достигает крайнего положения (педаль газа отпущена, как при холостом ходе), датчик отключается.

Датчик связан с блоком управления клапаном. На блок управления попадает сигнал с катушки зажигания и с датчика крайнего положения дроссельной заслонки. Частота сигнала, поступающего с катушки зажигания, пропорциональна скорости вращения двигателя.

Блок управления подает сигнал электромагнитному клапану, когда обороты двигателя повышены, а дроссельная заслонка закрыта. По получении сигнала, клапан перекрывает подачу бензина в воздушный поток. Двигатель, вращаясь, «перемалывает» воздух, в котором паров бензина нет, и который поэтому не взрывается от искры, вспыхивающей «вхолостую».

При снижении оборотов двигателя ниже некоторого предела блок управления подает сигнал, открывающий электромагнитный клапан. Теперь топливо подается в воздушную смесь, как при холостом ходе.

Если педаль газа нажата, дроссельная заслонка приоткрыта, и датчик крайнего положения дроссельной заслонки включен. В этом случае блок управления никогда не станет подавать сигнал на закрытие электромагнитному клапану. При любой частоте вращения коленчатого вала бензин будет поступать в воздушную смесь и мотор будет работать.

Экономайзер принудительного холостого хода (ЭПХХ) экономит топливо. В зависимости от стиля вождения эта экономия может быть в пределах от 0.2 до 0.5 литров на 100 километров пробега. Но главное, он снижает вероятность детонации при торможении двигателем. В результате эффективность торможения двигателем возрастает, а количество продуктов неполного сгорания топлива в отработавших газах уменьшается до нуля. В самом деле, при торможении двигателем, в нем ничего не сгорает!

Вся эта система – довольно устаревшая. С 1980-х годов на автомобилях внедряется инжекционная система впрыска топлива в цилиндры двигателя. При этом карбюратор становится не нужным. Система газораспределения, хотя и усложняется, но легко поддается автоматизации и управлению с помощью бортового компьютера. Компьютер также следит за соблюдением экономического режима и, кстати, экономит гораздо больше топлива, чем экономайзер электро-механический.

Так что, если Вы не катаетесь на «Ладе», забудьте все, что я Вам только что рассказал!

Экономайзер принудительного холостого хода принцип работы

Нижеследующий текст целиком заимствован из [1].

Экономайзер принудительного холостого хода (ЭПХХ) предназначен для уменьшения выброса токсичных веществ с отработавшими газами, а также для снижения расхода топлива. На режиме торможения автомобиля двигателем (т.е. при движении по инерции с включенной передачей и отпущенной педалью управления карбюратором), называемом также принудительным холостым ходом (ПХХ), условия сгорания рабочей смеси в цилиндрах резко ухудшаются, в отработавших газах возрастает содержание продуктов неполного сгорания — в основном оксида углерода (СО) и углеводородов (СН), непроизводительно расходуется топливо. Отключение топливоподачи через систему холостого хода на режиме ПХХ позволяет решить обе эти проблемы.

Отключение топливоподачи на ПХХ производится при помощи установленного в крышке карбюратора электромагнитного клапана на топливном жиклере холостого хода. Подачей тока в обмотку электромагнитного клапана управляет несложное по современным меркам электронное устройство — блок управления, соединенный в электрическую цепь с клапаном, источником питания, катушкой зажигания, датчиком положения дроссельной заслонки на карбюраторе, а также «массой» автомобиля.

Импульсы тока от катушки зажигания 1 (рис. 12) дают информацию о частоте вращения, а датчик положения дроссельной заслонки, представляющий собой контакт 3 на упорном винте 4 дроссельной заслонки, механически замыкаемый на «массу» при полностью закрытой заслонке, сигнализирует о переходе карбюратора в режим холостого хода.

Режим принудительного холостого хода, при котором обмотка электромагнитного клапана 5 обесточивается и подача топлива через систему холостого хода прекращается, наступает, когда блок управления 2 регистрирует одновременное наличие двух факторов: повышенная частота вращения коленчатого вала (более 2000 мин -1 ) и закрытая дроссельная заслонка.

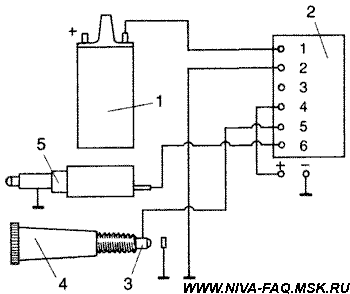

Рис. 12. Схема подключения ЭПХХ:

1 — катушка зажигания; 2 — блок управления ЭПХХ; 3 — изолированный наконечник винта количества; 4 — винт количества; 5 — электромагнитный клапан.

Режим ПХХ прекращается и подача топлива возобновляется, если водитель:
— не нажимая на педаль управления дроссельной заслонкой уменьшит скорость движения, выключит сцепление или, включив нейтраль, перейдет на холостой ход (сработает отключение режима ПХХ по частоте вращения);
— нажмет на педаль управления дроссельными заслонками и продолжит движение с высокой частотой вращения (произойдет отключение режима ПХХ по положению дроссельной заслонки).

Для повышения устойчивости работы двигателя, исключения рывков, отключение топливоподачи происходит при одной частоте вращения (около 2000 мин -1 ), а включение — при другой, на 150-200 мин -1 меньшей.

Обесточивание электромагнитного клапана происходит также и при выключении зажигания, чем исключается возможность возникновения работы двигателя с самовоспламенением.

Экономайзер принудительного холостого хода

Экономайзер принудительного холостого хода. Режим ПХХ представляет собой вынужденное вращение коленчатого вала двигателя при движении автомобиля по инерции с отпущенной педалью управления дросселем и выключенной передачей.

ЭПХХ обеспечивает отключение подачи топлива через систему холостого хода во время движения автомобиля под уклон, во время торможения автомобиля двигателем, при переключении передач, а также при остановке двигателя.

Порог срабатывания ЭПХХ является одним из важнейших его параметров, характеризуемых величиной открытия дросселя и частотой вращения коленчатого вала, сущность установления которого заключается в следующем. Во время режима ПХХ впускной тракт очищается от ТП. В этом случае цилиндры остывают, а топливо в каналах XX отсутствует. Если нажать на педаль управления дроссельной заслонкой и открыть клапан ЭПХХ, то в каналах автономной СХХ и в ВТ новый поток эмульсии образует ТП, поступающие в цилиндры двигателя с некоторой задержкой. На восстановление нормальной топливоподачи необходимо определенное время, поэтому подачу топлива необходимо возобновить до снижения частоты вращения коленчатого вала выше минимально устойчивой. Частоту вращения, при которой происходит включение АСХХ, называют порогом срабатывания. При разомкнутой трансмиссии его целесообразно выбирать высоким, а при замкнутой — низким.

Различают два типа ЭПХХ: с электронной системой, устанавливаемой на карбюраторах «Солекс» модель 2108, и электронно-пневматической системой, устанавливаемой практически на всех моделях карбюраторов легковых автомобилей. Этими системами оснащены карбюраторы типа «Озон» моделей ВАЗ-2105, -2107, К-151 для двигателей; ЗМЗ-402,10, -4021.10, карбюраторы ДААЗ-2140, -2141 для автомобилей «Москвич»; карбюратор К-133 для двигателя МеМЗ-245.

Принципиальная схема ЭПХХ легковых автомобилей представлена на рис. 20. ЭПХХ содержит запорный ЭМК 3, концевой выключатель 2, закрепленный на карбюраторе, и электронный блок 5, управляемый от частоты импульсов системы зажигания и расположенный в моторном отсеке автомобиля.

Рис. 20. Принципиальная схема ЭПХХ

Система управления ЭПХХ карбюратора серии 2108 содержит ЭМК 3 с запорным пластмассовым элементом, датчик положения дроссельной заслонки, представляющий собой контактную пару на упорном винте 2 (концевой выключатель) дроссельной заслонки и механически замыкаемый на «массу» при полностью закрытой заслонке, и электронный блок 5 типа 50.3761, управляемый по частоте электрических импульсов от катушки 4 зажигания.

Электронный блок 5, содержащий семь штекеров, обеспечивает непрерывный контроль частоты вращения коленчатого вала путем измерения периода повторения импульсов системы зажигания, снимаемых с катушки 4 зажигания и подаваемых на вывод блока 5, подключенного через один из своих выводов к подводу источника питания 12 В от блока предохранителей. Блок 5 размещен в моторном отсеке автомобиля. При отпущенной педали дроссельных заслонок контакты электрической связи изолированного винта 2 и МП должны быть разомкнуты.

Монтажный блок 6 содержит монтажные колодки Ш1—Ш11, к которым подключены выключатель 1 системы зажигания, катушка 4 зажигания через блок управления, МП и ЭМК.

Электрический провод датчика закрытого положения дроссельной заслонки соединен двумя пружинящими усиками с металлической головкой винта 1 дроссельной заслонки и блоком управления 5. ЭМК 3 выполнен в виде нормально закрытого элемента. В момент замыкания электрической цепи игла с наконечником втягивается во внутрь клапана, открывая топливный жиклер. ЭМК 3 имеет неразборную конструкцию и ремонту в эксплуатации не подлежит, поэтому в случае неисправности его необходимо заменить новым элементом.

При отпущенной педали привода дроссельных заслонок выключатель 1 отключает питание ЭМК. Отключение топливоподачи на режимах ПХХ производится при помощи установленного на топливном жиклере системы XX ЭМК 3. Блок управления 5 обеспечивает подачу тока в обмотку ЭМК 3 путем соединения электрической цепи с элементами управления системы топливоподачи.

Электрические импульсы тока от катушки зажигания 4 дают информацию о частоте вращения коленчатого вала, а МП дроссельной заслонки сигнализирует о переходе карбюратора на режим XX.

Читать еще: Как проверить сопротивление высоковольтных проводов мультиметром

Электронный блок 5 отключает через ЭМК 3 подачу топлива при снижении частоты вращения до 2100 мин -1 и снова включает, когда обороты снизятся до 1900 мин -1 . Управляющие импульсы (пропорциональные частоте вращения) подаются на блок 5 управления с конца первичной обмотки катушки 4 зажигания.

Блок 5 управления отключает ЭМК 3 только в том случае, если будет замкнут на «массу» концевой выключатель 1 карбюратора, т. e. не нажата педаль дроссельной заслонки. Если нажать на педаль дросселя, то клапан открываться не будет (или включаться, если был отключен).

На режиме ПХХ обмотка ЭМК 3 обесточена, и подача топлива через СХХ прекращается. Выключение подачи топлива является результатом одновременной регистрации блоком 5 упр коленчатого вала (более 2000 мин -1 ) и положения полного закрытия дроссельной заслонки. Пластмассовый наконечник иглы закрывает топливный жиклер системы XX, напрессованный на втулку корпуса.

При отпущенной педали привода дроссельных заслонок концевой выключатель отключает питание на ЭМК 3. На режиме ПХХ при частоте вращения коленчатого вала свыше 2100 мин -1 и при замкнутом на «массу» концевом выключателе карбюратора (педаль отпущена) запорный ЭМК 3 выключается, подача топлива прекращается. При снижении частоты вращения на ПХХ до 1900 мин -1 блок управления 5 включает ЭМК 3 (хотя МП включен на «массу»), начинается подача топлива через жиклер СХХ, двигатель постепенно выходит на режим XX.

При выключенном зажигании происходит обесточивание ЭМК, подача топлива прекращается, что исключает возможность самовоспламенения горючей смеси. Система управления ЭПХХ не оказывает влияния на работу двигателя на других режимах.

Карбюраторы Автомобильные — Солекс, Озон.
Пособие по ремонту и обслуживанию автомобильных карбюраторов марки — Озон и Солекс. В каждом руководстве изложены принципы работы основных систем карбюратора, описана конструкция карбюраторов семейства «Солекс» и «Озон». Подробно рассмотрены возможные неисправности, их причины и способы устранения. Процессы регулировки, ремонта и доработки карбюраторов проиллюстрированы и снабжены подробными комментариями.
Инструкции по ремонту карбюраторов предназначены для водителей, желающих самостоятельно обслуживать и ремонтировать автомобили с двигателями, оборудованными карбюраторы марки «Солекс» и «Озон».

Замена экономайзера ВАЗ 2107 своими руками

Классические автомобили ВАЗ с карбюраторным двигателем комплектовались устройством, которое называется экономайзер. Диагностировать неисправность и заменить это устройство своими руками довольно просто.

Назначение экономайзера ВАЗ 2107

Полное название экономайзера — экономайзер принудительного холостого хода (ЭПХХ). Из названия ясно, что его основная функция — регулировка подачи топлива в камеры сгорания в режиме холостого хода.

Экономайзер позволяет довольно неплохо экономить топливо. Это особенно актуально при движении на длинных спусках, где водитель применяет торможение двигателем. В такие моменты ЭПХХ не позволяет топливу попасть в систему холостого хода. Это, в свою очередь, не только приводит к снижению расхода горючего, но и повышает безопасность движения. Дело в том, что автомобиль, движущийся под уклон на пониженной передаче и постоянно тормозящий двигателем, гораздо устойчивее на дороге по сравнению с автомобилем, свободно катящимся с горы на нейтральной скорости.

Расположение экономайзера ВАЗ 2107

Экономайзер ВАЗ 2107 находится в нижней части карбюратора рядом с воздушным фильтром.

Поэтому перед демонтажем экономайзера придётся снять воздушный фильтр — других способов добраться до ЭПХХ не существует.

Принцип работы экономайзера

Экономайзер ВАЗ 2107 состоит из:

соленоида;
перекрывающего привода, выполненного из пластика и выполняющего функции обычного игольчатого клапана;
основного жиклёра холостого хода.

Если педаль акселератора не нажата, а коленвал вращается со скоростью ниже 2000 об/мин, ЭПХХ срабатывает и перекрывает подачу топливной смеси в канал холостого хода. Включение экономайзера происходит при подаче на него сигнала с управляющего блока автомобиля, связанного с микропереключателем в системе зажигания.

При нажатии на педаль газа и скорости вращения коленвала выше 2000 об/мин на ЭПХХ поступает другой сигнал, отключающий его, и подача топлива в канал холостого хода возобновляется.

Видео: работа экономайзера ВАЗ 2107

Признаки неисправности экономайзера ВАЗ 2107

Существует несколько типичных симптомов неисправности экономайзера ВАЗ 2107:

Двигатель нестабильно работает на холостых оборотах. Диафрагма в карбюраторе утрачивает герметичность, и игольчатый клапан экономайзера начинает частично перекрывать подачу топлива.
Двигатель заводится с трудом, даже если он ещё не успел остыть.
Расход топлива увеличивается примерно на треть, а иногда и вдвое. Последнее происходит, если игольчатый клапан ЭПХХ полностью засоряется, зависает в открытом положении и перестаёт своевременно перекрывать подачу топлива.
Увеличение расхода топлива сопровождается сильным снижением мощности двигателя.
Около экономайзера режимов мощности появляются следы от брызг бензина.

Появление одного или нескольких из этих признаков свидетельствует о высокой вероятности неисправности экономайзера и необходимости его замены.

Замена экономайзера ВАЗ 2107

Для замены экономайзера ВАЗ 2107 потребуется:

новый экономайзер для ВАЗ 2107 производства ДААЗ;
комплект рожковых ключей;
комплект торцевых головок;
отвёртка плоская.

Последовательность работ

Работы по замене ЭПХХ ВАЗ 2107 выполняются в следующем порядке.

Двигатель глушится и остывает в течение 15 минут.
С аккумулятора снимается минусовая клемма
Торцевой головкой на 10 откручиваются болты крепления корпуса воздушного фильтра. Корпус аккуратно снимается, открывая доступ к карбюратору.

Датчик экономайзера ВАЗ 2107 и его назначение

Датчиком экономайзера автовладельцы обычно называют эконометр. На первые карбюраторные ВАЗ 2107 устанавливались эконометры типа 18.3806. Эти устройства позволяли водителю оценить примерный расход топлива в разных режимах работы двигателя — на пониженных оборотах, на высоких оборотах и на холостом ходу.

Расположение датчика экономайзера

Датчик экономайзера располагается на приборной панели над рулевой колонкой рядом со спидометром. Для его демонтажа достаточно снять закрывающую датчик пластиковую панель.

Принцип работы датчика экономайзера

Датчик экономайзера является механическим измерительным прибором. Он представляет собой простейший вакуумметр, контролирующий уровень разрежения внутри впускного патрубка двигателя, так как именно с этим патрубком связан расход бензина.

Шкала датчика разбита на три сектора:

Красный сектор. Заслонки карбюратора полностью открыты. Расход топлива — максимальный (до 14 л на 100 км).
Жёлтый сектор. Заслонки карбюратора открыты примерно наполовину. Расход топлива — средний (9–10 л на 100 км).
Зелёный сектор. Заслонки карбюратора почти полностью закрыты. Расход топлива — минимальный (6–8 л на 100 км).

Принцип работы датчика довольно прост. Если заслонки в карбюраторе почти закрыты, разрежение во впускном патрубке увеличивается, расход бензина понижается, и стрелка датчика уходит в зелёную зону. Если же двигатель работает на высоких оборотах, заслонки полностью открываются, разрежение в патрубке достигает минимума, расход бензина увеличивается, и стрелка датчика находится в красном секторе.

Признаки неисправности датчика экономайзера ВАЗ 2107

Выход из строя датчика экономайзера можно определить по двум признакам:

стрелка датчика ушла в красную зону и перестала двигаться;
стрелка датчика дошла до центра жёлтой зоны, остановилась и начала дёргаться, не реагируя на изменение скорости вращения коленвала.

Такое поведение стрелки обусловлено тем, зубцы на трибке датчика полностью износились или сломались. Датчик необходимо заменить. Ремонту он не подлежит, так как запчасти для него в свободной продаже отсутствуют.

Замена датчика экономайзера ВАЗ 2107

Для замены датчика экономайзера потребуется:

новый датчик типа 18.3806;
отвёртка с плоским лезвием.

Порядок замены датчика экономайзера

Панель, которая закрывает датчик, довольно хрупкая. Поэтому при её демонтаже не следует прилагать больших усилий. Замена датчика осуществляется по следующему алгоритму:

Панель над датчиком экономайзера держится на четырёх пластиковых защёлках. Жало отвёртки аккуратно просовывается в щель над датчиком. Используя отвёртку как рычаг, панель аккуратно выдвигается на себя до тихого щелчка, означающего, что защёлка вышла из зацепления.
Аналогичным образом отстёгиваются другие защёлки. Открывается доступ к датчику.

Таким образом, заменить экономайзер принудительного холостого хода ВАЗ 2107 сможет даже неискушённый автолюбитель. Для этого необходимо лишь тщательно следовать рекомендациям специалистов.

ЭПХХ и его принцип работы. Как работает ЭПХХ?

Но в режиме принудительного холостого хода в цилиндры вообще не следует подавать бензин. Зачем нам разгонять и без того быстро вращающийся двигатель? Для того, чтобы прекратить подачу топлива в режиме ПХХ создан экономайзер принудительного холостого хода (ЭПХХ).

Так что, если Вы не катаетесь на «Ладе», забудьте все, что я Вам только что рассказал!

ЭПХХ Ваз 2109

Почти все модели Ваз с карбюраторной системой питания оборудованы экономайзером принудительного холостого хода. ЭПХХ Ваз 2109 — электронное устройство, предназначенное для:
а)Для экономии топлива автомобиля;
б)Для исключения подачи топлива в двигатель при его выключении;
в)Для отключения подачи топлива в двигатель по системе холостого хода при торможении двигателем.

Экономайзер

Состоит экономайзер из следующих частей:
1) Модуль экономайзера
2) Электромагнитный клапан
3) Концевой выключатель дроссельной заслонки.
Запомните, если хоть один из этих узлов неисправен, ЭПХХ работать не будет. Давайте рассмотрим, как этот блок сокращает расход топлива автомобиля Ваз. Блок имеет входные и выходные цепи. Входные цепи экономайзера это концевой выключатель дроссельной заслонки и провод, подключенный к коммутатору. Какую информацию они дают?
а) Концевой выключатель дроссельной заслонки говорит нажата педаль газа или нет. Если педаль газа не нажата, то концевой выключатель замкнут на массу. Как только педаль газа нажимается водителем этот контакт пропадает.

Концевой выключатель дроссельной заслонки

б) По проводу, подключенному между экономайзером и коммутатором считываются импульсы на катушку зажигания. Это сделано для того, чтобы он знал фактические обороты двигателя автомобиля.

Экономайзер считывает импульсы на катушку с коммутатора

Выходная цепь блока одна — это электромагнитный клапан холостого хода карбюратора. Экономайзер включает этот клапан или отключает его.

Электромагнитный клапан холостого хода Ваз 2109

Принцип экономии топлива основан на закрывании топливного жиклера холостого хода карбюратора на больших оборотах двигателя девятки. Если педаль газа не нажата, концевой выключатель дроссельной заслонки замкнут на массу, обороты двигателя меньше 2100 об/мин, то экономайзер открывает электромагнитный клапан холостого хода.

Принцип работы экономайзера

Как только водитель нажмет на педаль газа, концевой выключатель разомкнется, но клапан все равно останется открытым. Закроется клапан только при условии, что нажата педаль газа и обороты двигателя станут больше 2100 об/мин. Клапан остается закрытым до тех пор, пока обороты двигателя не снизятся менее 1900 об/мин. Вот и весь принцип работы экономайзера Ваз 2109, но есть один момент, который необходимо знать: если машина идет накатом при включенной передаче и отпущенной педали газа, то электромагнитный клапан холостого хода не будет включаться, даже при оборотах меньше 1900 об/мин. Экономайзер отслеживает закрытое положение дроссельной заслонки и если при этом аномально высоки обороты двигателя (выше чем 800-1000 об/мин на холостом ходу), распознает движение автомобиля накатом. Экономия топлива от использования ЭПХХ составляет порядка 5% от расхода двигателя.
Как правило, если на автомобиле неисправен экономайзер возникают следующие проблемы:
— Двигатель глохнет на холостом ходу
— Двигатель глохнет при торможении накатом
— Детонация двигателя при выключении зажигания
Проверка правильности работы экономайзера производится следующим образом: контролируется включение электромагнитного клапана холостого хода на различных режимах работы двигателя. Контролировать включение можно либо с помощью вольтметра, либо на слух (при включении любо выключении клапана слышен щелчок).
1) Проверка базового режима работы экономайзера. Заводим двигатель и плавно повышаем обороты двигателя. При пересечении 2100 оборотов, должен произойти щелчок — отключение клапана. Повышаем обороты до 4000 об/минуту, электромагнитный клапан холостого хода должен оставаться закрытым. Затем плавно понижаем обороты, при снижении оборотов менее 1900 об/мин должен произойти щелчок — включение клапана.
2) Проверка режима торможения двигателем. Откидываем фишку с концевого выключателя положения дроссельной заслонки и садим её на массу, тем самым мы обманываем экономайзер, говоря ему, что педаль газа всегда отпущена. Заводим двигатель и поднимаем обороты более 4000 об/мин, затем постепенно снижаем их. При пересечении порога 1900 об/мин не должно происходить включение клапана. Концевой выключатель замкнутый на массу и обороты выше холостых активируют режим торможения двигателем экономайзера и он не должен включать электромагнитный клапан.
3) Проверка отсечки топлива при выключении зажигания. На прогретом до 90 градусов автомобиле выключаем зажигание. Двигатель должен сразу заглохнуть без дрожания и вибрирования. Дизелинг, детонация, калильное зажигание, вибрация при глушении — все это одно и тоже. И причина этого негативного явления — то, что электромагнитный клапан холостого хода не перекрывает топливный жиклер холостого хода и топливо продолжает поступать в горячий двигатель.
Неисправность как концевого, как электромагнитного клапана холостого хода, так и самого экономайзера чаще всего приводит к тому, что автомобиль либо постоянно, либо в каких-то ситуациях глохнет на холостом ходу. Система экономайзера принудительного холостого хода девятой модели Жигулей не очень надежная, зачастую владельцы авто выводят её из работы. Тем самым немного повышается расход топлива, но пропадают проблемы с экономайзером и электромагнитным клапаном. Чтобы вывести ЭПХХ из работы необходимо провод, идущий на электромагнитный клапан холостого хода подключить к контакту Б катушки зажигания.

Катушка зажигания Ваз 2109

Когда Вы включите зажигание, на катушку подастся напряжения, и это напряжение откроет электромагнитный клапан холостого хода. Клапан будет оставаться открытым да тех пор, пока не будет выключено зажигание.

Вывод из работы экономайзера Ваз 2109

Выключили зажигание, клапан закрылся, двигатель заглох.

Система экономайзера принудительного холостого хода (ЭПХХ)

Система ЭПХХ отключает подачу топлива во впускной трубопровод в режиме торможения двигателем (так называемого принудительного холостого хода), тем самым экономится топливо и уменьшается выброс токсичных веществ в атмосферу. Система состоит из элктронного блока управления, микропереключателя, клапана экономайзера принудительного холостого хода и электромагнитного клапана (см. схему карбюратора). Электронный блок управления ЭПХХ (1412.3733 или 25.3761-01) при увеличении оборотов двигателя свыше 1590–1700 мин -1 , отключает питание обмотки электромагнитного клапана. При этом пространство над диафрагмой экономайзера через клапан, соединяется с атмосферой, разряжение падает и клапан экономайзера, под действием пружины перекрывает канал холостого хода. Когда обороты двигателя падают примерно до 1300 мин -1 , блок управления вновь подает напряжение на электромагнитный клапан, он закрывается и в полости над диафрагмой вновь создается разряжение. Клапан экономайзера открывается, обеспечивая доступ топлива в канал холостого хода. Электромагнитный клапан обесточивается также, если выключить зажигание, чем исключается возможность возникновения работы двигателя с самовоспламенением. На карбюраторе установлен микровыключатель, который при открытии дроссельной заслонки подает напряжение на электромагнитный клапан напрямую, минуя блок управления.

Снятие и проверка электромагнитного клапана

Ослабляем хомуты и снимаем шланги с патрубков клапана, пометив их положение.

При выключенном зажигании отсоединяем провода.

Ключом “на 10” отворачиваем гайку крепления клапана и минусового провода.

Для проверки клапана подуйте в боковую трубку клапана – воздух должен выходить через воздушный фильтр, а при подаче напряжения на контакты – через вторую трубку. Неисправный клапан заменяем. Устанавливая клапан убедитесь в правильности подсоединения шлангов: боковая трубка соединяется с экономайзером, а центральная – с задроссельным пространством карбюратора.

Проверка и замена блока управления системой ЭПХХ

Сдвинув с разъемов электромагнитного клапана изоляцию, подсоединяем вольтметр.

Отсоединяем провода от микропереключателя карбюратора (см. Снятие карбюратора). Запускаем двигатель. Вольтметр должен показать наличие напряжения. Увеличиваем частоту вращения коленчатого вала двигателя. По достижении 1700 мин -1 блок управления должен отключить электропитание клапана, а после падения частоты вращения до 1300 мин -1 – вновь включить.
Неисправный блок заменяем.

Крестообразной отверткой отворачиваем три самореза и снимаем правую накладку под панелью приборов.

При выключенном зажигании отсоединяем колодку от разъема блока управления.

Отворачиваем винт крепления блока.

Новый блок устанавливаем в обратной последовательности.

Регулировка микропереключателя системы ЭПХХ

Отсоединяем провода от микровыключателя (см. Снятие карбюратора).

Подсоединяем к его штекерам омметр.

При отпущенной педали подачи топлива контакты микровыключателя должны быть разомкнуты, при малейшем нажатии на педаль — замкнуты.

Для регулировки момента включения, отверткой ослабляем два винта и, перемещая микропереключатель вдоль овальных отверстий корпуса, добиваемся его оптимального положения.

ЭПХХ карбюраторов Озон 2105, 2107

Что такое экономайзер и для чего он нужен

Экономайзером называю устройство, которое регулирует подачу топлива. В карбюраторах автомобилей ВАЗ применяют следующие типы экономайзеров:

Экономайзер принудительного холостого хода (ЭПХХ), который иногда называют электромагнитным клапаном (ЭМК).
Экономайзер мощностных режимов (ЭМР).

ЭПХХ установлен в верхней части карбюратора, под воздушным фильтром и состоит из соленоида, пластикового привода (по своим функциям аналогичен игольчатому клапану) и жиклера холостого хода. Он отключает подачу топлива по каналу холостого хода в смесительную камеру, если выполнены два условия – скорость вращения коленчатого вала превышает 1,7–2 тысячи оборотов в минуту и нога водителя не находится на педали газа. Сигнал на включение ЭПХХ подает блок управления, подключенный к микровыключателю и системе зажигания. ЭХПП серьезно экономит топливо при движении в горной местности. Во время затяжных спусков он блокирует подачу топлива по системе холостого хода и автомобиль переходит в режим торможения двигателем. Кроме экономии топлива это повышает безопасность движения, ведь на затяжном спуске управляемость и устойчивость автомобиля на пониженной передаче гораздо выше, чем на нейтралке.

ЭМР установлен в нижней части карбюратора, под ЭПХХ. Это устройство состоит из подпружиненной мембраны и клапана. В спокойном состоянии (когда мотор выключен), пружина мембраны давит на шарик, продавливает сопротивление его пружины, благодаря чему бензин свободно проходит через этот клапан, проходит по каналу и поступает в распылитель. Когда мотор работает, разряжение, возникающее ниже дроссельной заслонки, ослабляет влияние пружины диафрагмы, в результате чего пружина клапана выжимает шарик и последний перекрывает поступление бензина в топливный канал. Если педаль газа нажата сильней, чем на 2/3, разряжение ниже дроссельной заслонки падает и клапан открывает путь топливу к распылителю смесительной камеры. В результате смесь становится более обогащенной, что обеспечивает увеличение крутящего момента двигателя.

Эксплуатация и ремонт

Карбюратор ВАЗ 2109, как и все остальные детали, имеет свойство ломаться. Обычно, поломка включает в себя выход из строя, какой не будь запчасти. В таких случаях, обычно помогает ремонт.

Первым, что может сломаться, считается ускорительный насос. Его предназначение – обогащать топливную смесь, в независимости от подачи воздуха, при открытии дроссельных заслонок. Если при резком нажатии на педаль газа, автомобиль дергается, значит ему либо мало топлива, и в подаче происходят значительные провалы, либо его наоборот, слишком много, и оно переливает свечи. Так вот, во избежание данной проблемы, используется ускорительный насос. Он регулирует точное количество топлива, необходимого для нормальной работы двигателя, даже при резком нажатии на газ.

Ускорительный насос более часто забивается осадками, нежели ломается, и тогда, ремонт не нужен, а достаточно просто провести прочистку. Но, если дело не в этом, а все-таки существует поломка, то насос нужно срочно чинить, иначе эксплуатация двигателя автомобиля ВАЗ 2109 будет невозможна, а провалы педали Вам обеспечены.

Первыми симптомами того, что насос неисправен является то, что при нажатии на педаль, обороты не набираются стабильно, а плавают. Это связано с нехваткой, или наоборот переизбытком топлива. Свечи не успевают выпаливать весь бензин, и их попросту заливает, поэтому автомобиль на ходу дергается. Также, может наблюдаться провал педали при нажатии.

Ремонт при такой поломке следующий:

Вынимаем распылитель; Потрясите его. Если внутри будет характерный стук шарика, то значит распылитель рабочий, если нет, то это и будет причиной, почему случился провал педали; Насос имеет довольно тяжелый, по строению, блок с деталями. Большое количество отверстий и каналов – увеличивает шанс того, что насос забьется, и провал педали будет неминуем. Если отверстия засорились, то ремонт здесь не нужен. Достаточно просто купить жидкость для чистки карбюратора, и использовать его для продувки каналов.

Если ВАЗ 2109 дергается при движении на холостом ходу, и имеются провалы при резком нажатии на педаль газа, то значит неисправность имеет блок управления ЭПХХ. Его ремонт, в первую очередь зависит от того, какой именно установлен блок управления. Они могут быть 4-ех и 6-ти контактными. Ремонт ЭПХХ должен проводить специалист. Если у Вас нет соответствующих знаний, просто замените деталь на новую.

Признаки неисправности экономайзеров

Вот список признаков, которые могут говорить о неисправности одного из экономайзеров:

неустойчивая работа на холостых оборотах;
затрудненный пуск прогретого двигателя;
увеличившийся расход топлива;
падение мощности и одновременное увеличение расхода топлива;
капли бензина в районе ЭМР.

Неустойчивая работа двигателя на холостых оборотах может возникнуть из-за неисправности ЭПХХ. При включении зажигания, блок управления подает на клапан напряжение 12 вольт, в результате чего соленоид втягивает пластиковый привод, перекрывающий проход бензина через жиклер холостого хода. Еще одна причина неустойчивой работы на холостых оборотах – грязь в соответствующем жиклере. Пуск прогретого двигателя происходит через систему холостого хода при полностью отпущенной педали газа. Если пуск затруднен и требуется нажатие на педаль газа, скорее всего, забит жиклер или поврежден соленоид.

Проверка клапана

Есть три основных этапа проверки работоспособности электромагнитного клапана.

Способ проверки

Ваши действия

Базовый режим работы ЭПХХ

Заведите двигатель и начните плавно повышать обороты силового агрегата;
Как только вы пересечете отметку в 2100 оборотов в минуту, клапан должен отключиться. Это будет слышно по щелчку;
Повысьте теперь обороты до 4000 оборотов в минуту. При этом клапан должен оставаться закрытым;
Вновь плавно понижайте обороты, достигнув отметки ниже 1900 оборотов в минуту. В этот момент исправный клапан вновь щелкает, что говорит о его включении

Режим торможения мотором

Отключите фишку с концевого выключателя положения заслонки, посадите ее на массу;
Это действие позволит обмануть экономайзер, сообщив ему, что педаль газа была отпущена;
Заведите мотор и поднимите обороты выше отметки в 4000 единиц в минуту;
Постепенно начните снижать обороты;
Когда достигните 1900 оборотов в минуту, клапан включиться не должен;
Концевик замкнут на массе, обороты выше холостых запускают режим торможения мотором. Экономайзер включать клапан не должен.

Отсечки топлива при отключении зажигания

Прогрейте двигатель до 90 градусов и выключите зажигания;
Двигатель при этом должен сразу заглохнуть, не вибрировать и не дребезжать;
Если вибрации возникают, это говорит о том, что электромагнитный клапан не перекрывает жиклер холостого хода;
Как результат, бензин продолжает идти в разогретый силовой агрегат

Помимо самого электромагнитного клапана, вам также обязательно следует провести проверку блока управления ЭПХХ.

Плюс и минус

Проверка блока управления

Для проверки блока управления электромагнитным клапаном карбюраторного ВАЗ 2109 вам потребуется провод. Длина провода должна быть такой, чтобы его хватило для соединения клапана с положительной клеммой аккумуляторной батареи. Плюс вам пригодится контрольная лампочка штатного напряжения.

Ваши действия при проверке блока управления будут выглядеть следующим образом.

Отключите от клапана провод питания, не нарушая при этом работу самого карбюратора. После этого подключите клапан по средствам подготовленного провода к положительной клемме аккумуляторной батареи.
Питающий провод электромагнитного клапана, который вы на предыдущем этапе отсоединили, нужно подключить к положительной клемме контрольной лампы. Минус соединяется с массой.
Включите двигатель и дайте ему некоторое время поработать на холостых оборотах. Коленчатый вал при этом должен вращаться со скоростью в пределах 850-900 оборотов в минуту. Контрольная лампа должна гореть.
Начинайте постепенно повышать обороты, достигнув отметки 2100 единиц в минуту. Если блок управления исправен, при достижении этого уровня лампочка потухнет. Снизив обороты вновь до 1900 единиц в минуту, лампа должна загореться.

Полезная схема
Если в ходе проверки клапана и его блока управления была обнаружена неисправность, потребуется заменить соответствующий вышедший из строя компоненты карбюраторной системы питания автомобиля ВАЗ 2109.

ЭПХХ является важным компонентом автомобиля, за которым требуется постоянный контроль со стороны автовладельца.

Видео — Установка системы ЭПХХ

Увеличение расхода топлива может быть связано с множеством факторов, в том числе с неправильной работой ЭМР. Если пружинка клапана ослабла или поломалась, то клапан экономайзера будет открыт постоянно, переобогащая топливовоздушную смесь. При полностью нажатой педали газа это увеличивает мощность двигателя, но в остальных режимах наоборот, приводит к падению мощности. Из-за этого водитель вынужден сильней давить на газ, что еще больше увеличивает расход топлива. Если диафрагма ЭМР потеряла герметичность или плохо затянута крышка, то бензин будет попадать во впускной коллектор ниже дроссельной заслонки, а также просачиваться наружу. Последнее особенно опасно, потому что может привести к возгоранию топлива.

Принцип действия

Чтобы определить причину неполадки, предпринять действия по устранению неисправности ЭПХХ, необходимо знать о принципе его работы.

Экономайзер оснащается выходными и входными цепями.
Входные цепи — это концевой выключатель и провод, который подключается к коммутатору.
Концевой выключатель дросселя (дроссельной заслонки) сообщает экономайзеру о том, нажата ли в данный конкретный момент педаль газа или нет.
Если педаль не выжата, концевой выключатель замыкается на массу.
как только педаль газа нажимается водителем, контакт отключается.
Провод, который соединяет коммутатор и экономайзер, сообщает о количество импульсов катушке зажигания. По сути, за счет этого экономайзеру удается узнать о фактических текущих оборотах силового агрегата.
Выходная цепь у ЭПХХ только одна — электромагнитный клапан ХХ карбюраторной системы (ХХ — холостой ход). Экономайзер может включить и отключить данный клапан.
Экономия топлива обеспечивается закрытием топливного жиклера ХХ на больших оборотах мотора.
Если педаль газа не выжата, концевой выключатель заслонки замыкается на массу, обороты составляют менее 2,1 тысячи в минуту, тогда экономайзер открывает электромагнитный клапан ХХ.
Когда педаль газа нажимается, концевой выключатель размыкается, оставляя при этом клапан открытым все равно. Закрытие клапана происходит только при условии превышения оборотов мотора выше 2,1 тысячи в минуту.
Клапан находится в закрытом положении, пока обороты не упадут ниже отметки 1,9 тысячи в минуту.

Статья в тему: Абсолютно вся информация о модуле зажигания ВАЗ 2114

Если автомобиль едет по накату с включенной передачей и отпущенной педалью акселератора, ЭПХХ включаться не будет, даже при условии падения оборотов ниже 1900 в минуту. Экономайзер следит за закрытым положением заслонки. Если при этом обороты мотора на холостом ходу слишком высокие, это воспринимается как движение накатом.

Собственно, это все, что вам необходимо знать о работе такого элемента как ЭПХХ.

Практика и исследования показывают, что применение экономайзера позволяет сэкономить около 5 процентов от расхода мотора.

Экономайзер принудительного холостого хода принцип работы

Система ЭПХХ (управления экономайзером принудительного холостого хода) служит для снижения расхода топлива и токсичности отработавших газов. Система состоит из электро-пневмоклапана, блока управления и микровыключателя. Боковой штуцер электропневмоклапана соединен трубкой с пневмоклапаном экономайзера принудительного холостого хода в карбюраторе, а центральный штуцер — с патрубком впускной трубы. Микро выключатель установлен на кронштейне карбюратора, элек-тропневмоклапан и блок управления — на моторном щите.

Системы ЭПХХ на автомобилях с двигателями УМПО-331 и ВАЗ-2106 конструктивно одинаковы и различаются только устройством экономайзеров карбюраторов и типом блоков управления (на двигателе УМПО-331 применяется блок 252.3761, на двигателе ВАЗ-2106 — блок 25.3761 или 2533.3761).

Работает система так. Блок управления непрерывно контролирует частоту вращения коленчатого вала двигателя. При частоте врашения 1500 мин -1 ±5% и закрытой дроссельной заслонке (режим принудительного холостого хода) блок управления отключает электропневмоклапан, его внутренняя полость сообщается с атмосферой, и связанный с ним пневмоклапан экономайзера карбюратора перекрывает подачу топлива в систему холостого хода. При снижении частоты вращения коленчатого вала двигателя до 1245 мин -1 ±5% блок управления включает электропневмоклапан, и подача топлива в систему холостого хода возобновляется. При открытой дроссельной заслонке подачу напряжения к электропневмоклапану обеспечивает микровыключатель, на рычажок которого воздействует плечо рычага привода дроссельной заслонки.

Неисправность системы ЭПХХ проявляется в рывках автомобиля при движении с малой скоростью, остановках двигателя в режиме холостого хода или вспышках в цилиндрах двигателя после выключения зажигания. Проверка работоспособности системы ЭПХХ и демонтаж ее элементов на автомобилях с двигателями УМПО-331 и ВАЗ-2106 проводятся практически аналогично.

Схема системы экономайзера принудительного холостого

хода (ЭПХХ): 1 — электропневмоклапан; 2 — микровыключатель; 3 — монтажный блок; 4 — катушка зажигания; 5 — блок управления.

Для проверки блока управления системой ЭПХХ на холостом ходу увеличиваем частоту вращения коленчатого вала до 1500 мин -1 и снимаем привод с одного из выводов микровыключателя. При исправном блоке управления обороты коленчатого вала начнут «плавать» в пределах 1200-1500 мин -1 , при неисправном — останутся стабильными. Для проверки пневмоклапана экономайзера карбюратора при работе двигателя на холостом ходу отсоединяем от его штуцера трубку — двигатель должен остановиться. Неисправный пневмоклапан заменяем (см. «Карбюратор»).

Для проверки электролневмоклапана на работающем двигателе отсоединяем провод от одного из его контактов. При исправном пневмоклапане экономайзера карбюратора двигатель должен остановиться в течение 1-2 с. Если двигатель продолжает работать, электропневмоклапан следует заменить.

Для проверки микровыключателя отсоединяем от его выводов провода (см. «Снятие микровыключателя» ).

Подсоединяем к выводам микровыключателя щупы омметра (для наглядности фото сделано на снятом микровыключателе).

У исправного микровыключателя сопротивление между выводами должно быть близко к нулю (контакты замкнуты). При нажатии на рычажок.

. сопротивление между выводами возрастает до бесконечности (контакты разомкнуты).

0 0 голоса

Рейтинг статьи
