Установка универсального автоматического корректора (автокорректора) угла наклона фар СиличЪ-Зенит

Установка универсального автоматического корректора (автокорректора) угла наклона фар СиличЪ-Зенит. Пока что блок управления, без датчика.

Всем читающим данную запись — отличного времени суток! 🙂

Не так давно в своем БЖ я размещал запись «Установка омывателя фар Hella», и упоминал, что совместил подключение омывателя фар на кнопку в салоне с еще одной полезной установкой.

Омыватель фар я тогда решил установить спонтанно, в совокупности с другими необходимыми работами, требующими снятия бампера. Так получилось, что и решение поставить автокорректор фар все-таки родилось так же — когда просто увидел подходящее для установки место 🙂 Хотя, мысли и желание установить появились еще пару лет назад. Лень было. Руки не доходили. Времени не было))

Углубляясь в вопрос выбора автоматического корректора фар, видим на рынке следующие варианты…

— Автоматический корректор фар Hella
Этот вариант отличается своей ценой (как и у всего зарубежного и именитого, он далеко не всем по карману, мягко говоря). А также сомнения вызывают ультразвуковые датчики. Уже если датчики парктроника нуждаются в постоянном внимании, особенно веснойосенью в связи с постоянной грязью, а зимой — с наледью, то что же будет с подобными датчиками под днищем автомобиля? Думаю, этот вариант для чистых европейских дорог и толстых буржуйских кошельков 🙂

— Китайские варианты
Не знаю точно, продаются ли они до сих пор, припоминается несколько разновидностей — в т.ч. Smart Eye, и подобные. У них одна общая особенность, помимо хваленого и всем известного китайского качества — в роли датчика используется акселерометр. Такие же присутствуют в современных смартфонах, планшетах и прочей подобной технике. Датчик лепится на двусторонний скотч в багажнике. Ох уж и любят китайцы все свои недоделки гаджеты крепить только на него))
Тут дураку понятно, что датчик будет сходить с ума на всех горках, на спусках, задирать-опускать фары в самые неподходящие моменты, и вообще вести себя непредсказуемо. Короче говоря, этот вариант тоже не для нас)

— Автоматический корректор фар СиличЪ-Зенит (Россия)
А вот здесь уже интересней — механический датчик бесконтактного типа, цена на уровне китайского аналога, множество положительных отзывов на просторах интернета, и на д2 в частности. Годовая гарантия.
Универсальность — главное, чтобы был штатный рабочий электрокорректор фар с «крутилкой».
Думать тут нечего, это наш вариант.

Как я уже говорил, мысль об установке автокорректора пришла, когда я выбирал место для кнопки. Выбрав, нашел место и для автокорректора. Так как комплектация у меня самая обычная — Classic, слева от руля у меня только «крутилка» электрокорректора, а никаких регуляторов подсветки, кнопок есп и прочего нет. Вот прямо справа от ручного корректора я и решил ставить кнопку — заодно и взять питание с питания регулятора угла наклона фар.
…А раз я буду врезаться в проводку штатного корректора, почему бы не совместить это с установкой блока управления автокорректора Зенит? Правильно, надо совместить.

Пока что установил только блок управления, датчик также буду устанавливать, как появится возможность помыть днище автомобиля, доехать чистым до ямы и не замерзнуть при установке))

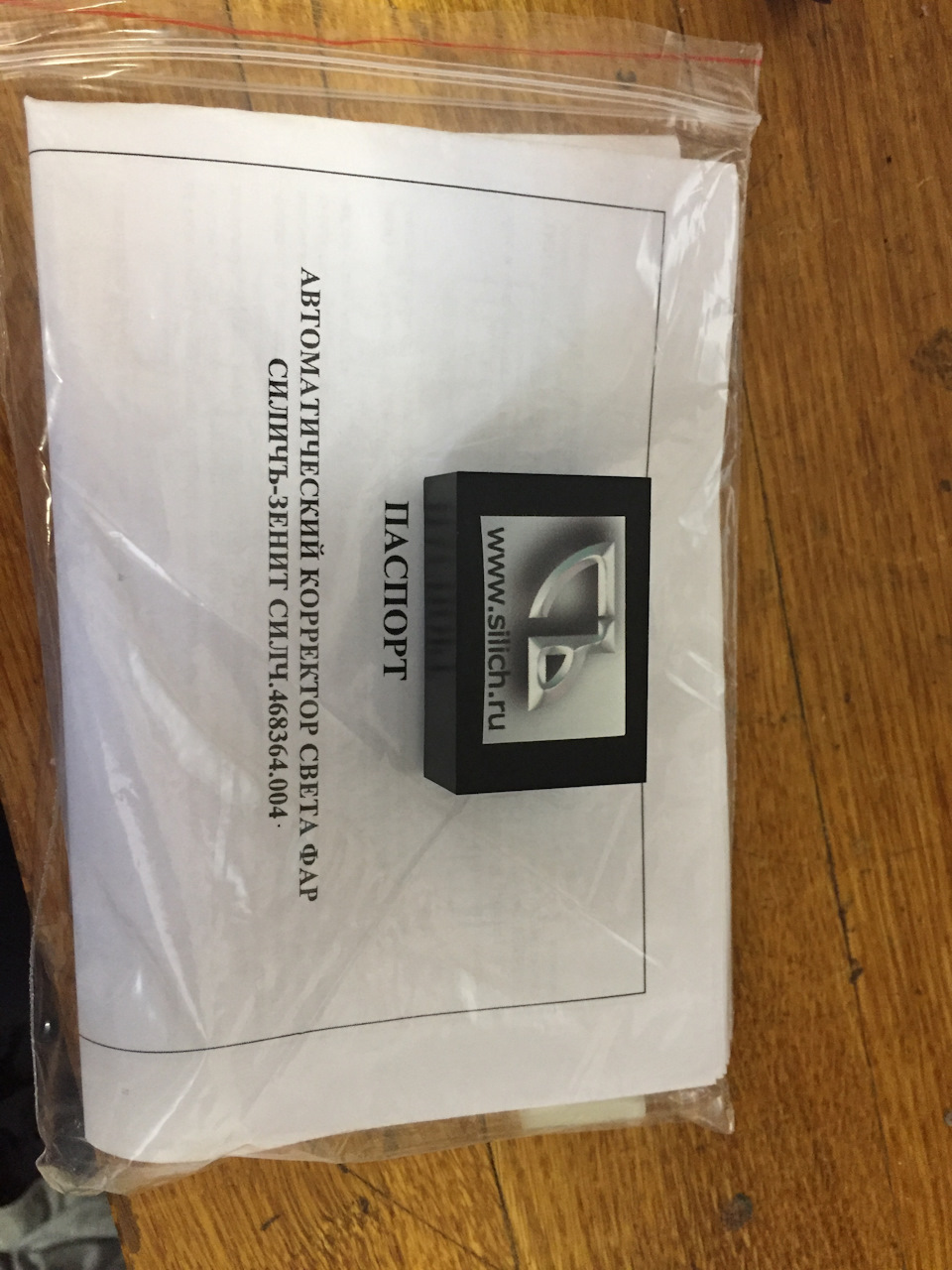

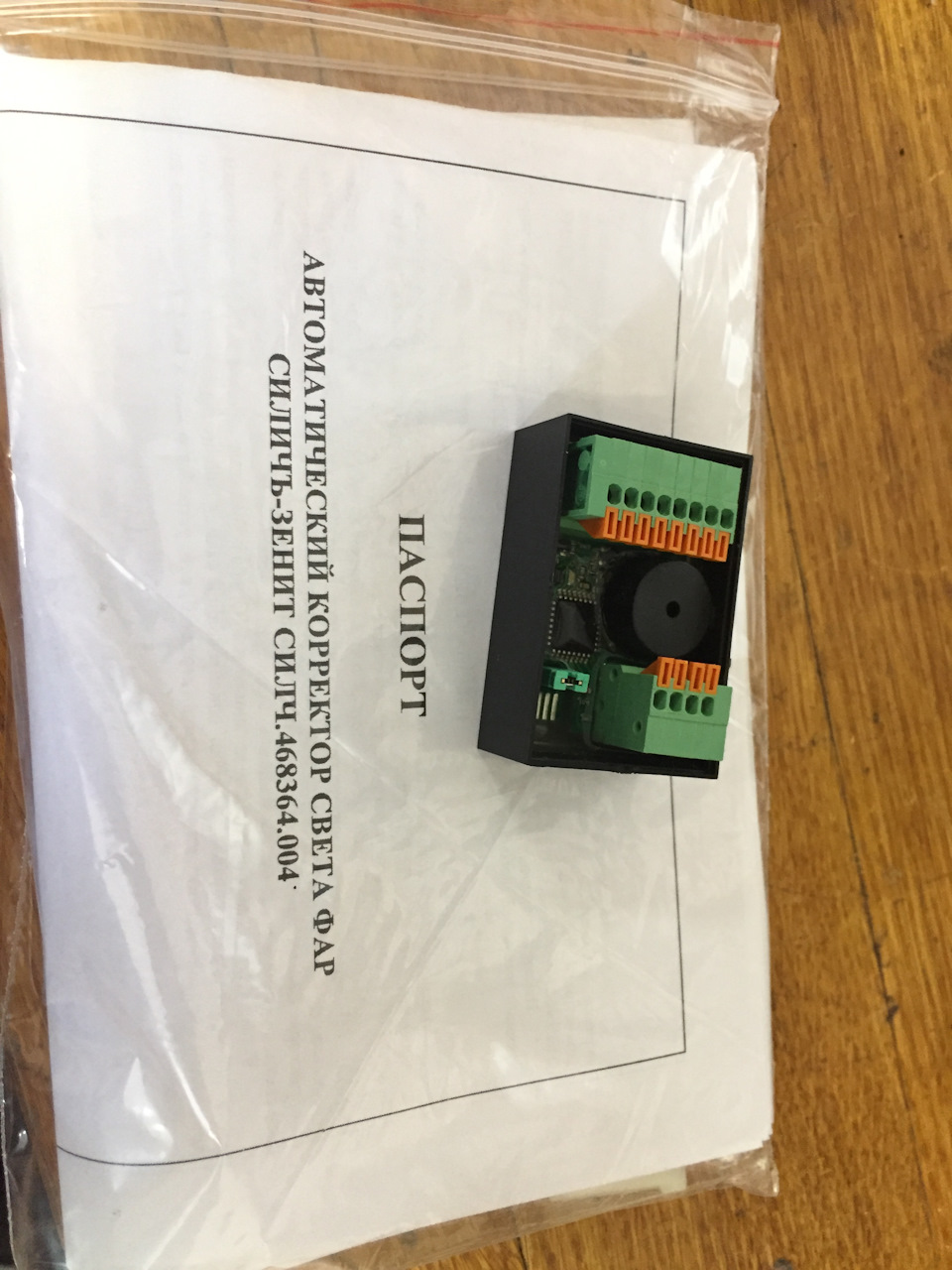

Изначально блок Силича представляет собой плату, размещенную в пластиковый корпус и залитую герметиком. Предполагается, что все необходимые провода будут подключаться к блоку с помощью зажимных контактов, размещенных на плате.
Но так как места для установки у меня не очень много…

Было решено внести некоторые изменения во внешний вид устройства, чтобы все влезло и не занимало много места.
Никому не рекомендую разбиратьперепаиватьломать приобретенное устройство, так как любое самостоятельное вмешательство в целостность устройства повлечет потерю официальной гарантии.
Не буду рассказывать, что и как было сделано, расскажу и покажу лишь то, что получилось.

Плата была извлечена из корпуса, а разъемы были заменены проводами. Пришлось добавить пару перемычек между контактами разъема, поэтому еще раз повторяюсь — ни в коем случае не советую повторять) может не заработать).
Габариты устройства моментально уменьшились, появилась возможность запихнуть установить плату в подходящее место, выведя провода из платы наружу.

Изучив схему подключения с сайта производителя, видим следующее: для подключения блока нам понадобится четыре провода:
1)Питание +12в
2)Масса
3)Сигнал от ручного корректора
4)Сигнал на электромоторы в фарах

Для подключения датчика — еще три — масса датчика, сигнал датчика, питание датчика. Эти три провода я так же вывел с платы и заизолировал, так как пока поставил блок управления автокорректором, без датчика. После установки датчика, нужно будет лишь соединить эти три провода с кабелем датчика задней оси (в нем также три провода).
Проведя некоторые манипуляции дремелем, плата отлично поместилась в корпус заглушки кнопки, с уже установленной кнопкой омывателя фар.

Зафиксировал все это дело герметиком — он пластичен, выполнит как фиксирующую задачу, так и задачу сохранения платы от возможных физических повреждений при тряске.

Теперь с подключением устройства к ручному корректору фар. Смотрим на разъем и провода, подходящие в ручной крутилке в салоне. С помощью схемы определяем, какой цвет за что отвечает.

Нам понадобятся:
1)Желтый провод — подсветка (то есть питание на него приходит лишь при включении габаритов) — Здесь аккуратнее, если у вас есть регулировка яркости подсветки панели, этот вариант вам не подойдет.
2)Черный провод (полностью черный, без полоски) — масса.
3)Синий провод — сигнал на электромоторы в фарах.

С желтого провода (читай выше, подходит не для всех. Советовал бы взять питание с плюса, появляющегося при включении ближнего. Но фары у нас включаются массой, так что смотрите по своей схеме) берем питание автокорректора, я с него же взял еще питание для кнопки омывателя фар.
С черного провода берем массу, тут все просто. Можно взять с кузова, кому как удобно.

С синим проводом внимательнее: его разрезаем. получаем конец провода со стороны разъема (ручной крутилки) и конец со стороны жгута проводов. Конец со стороны разъема подключаем, как сигнал от ручного электрокорректора. Конец со стороны жгута проводов подключаем, как сигнал управления моторедукторами.

Остается еще подключение сигнала от датчика скорости (чтобы фары «не гуляли» во время движения, как у китайских аналогов — его можно подключить к OBD разъему. Я пока этот провод заизолировал, не подключая.

Подключить СиличЪ-Зенит решил через разъем, чтобы можно было при необходимости отключитьотсоединить.
К разъему ручного электрокорректора посредством скруток, был добавлен пятиконтактный разъем «мама», к блоку управления автокорректора Зенит — разъем «папа».

Красный провод с тонким разъемом — это контакт омывателя фар, а три коротких заизолированных провода — провода для будущего подключения датчика загрузки задней оси. Все остальные необходимые провода — в разъеме. Как видно, их не так уж и много. Дольше с разъемом возился — обжимал и т.д.

Как самостоятельно установить автокорректор фар

Назначение Автоматического корректора наклона фар «Зенит»


Автокорректор «Зенит» удерживает фары в одном положении, независимо от изменения нагрузки на оси автомобиля. Наклон фар регулируется через штатный электрокорректор фар штатными моторедукторами, расположенными в фарах.
Автокорректор фар «Зенит» предназначен для установки на автомобили, оборудованные ручным электрокорректором света фар по однопроводной схеме.

В большинстве случаев на иномарке его работа ничем не будет отличаться от штатного автокорректора, т.е. «Зенит» является прямой заменой штатному. Чаще всего датчик от штатного автокорректора подходит к «Зениту» и наш датчик — к штатному, разъемы только разные.

Надежность Автокорректора «Зенит» обеспечена использованием бесконтактного датчика загрузки оси на основе датчика Холла и вращающегося магнита, внутри нет никаких переменных резисторов со скользящими контактами. В российских условиях грязных дорог он гораздо более живучий, чем ультразвуковые датчики.

Кому нужен Автоматический корректор наклона фар «Зенит»

Люксовые автомобили обычно с конвейера оборудованы ксеноновыми или светодиодными фарами, автокорректором и омывателем фар. Никто уже не сомневается в преимуществе этих источников света. Важно, что на конвейере все параметры света соответствуют техническому регламенту.


У владельцев иномарок среднего класса, где есть комплектации и люксового сегмента, всегда есть возможность замены галогенных фар на ксеноновые с установкой штатных автокорректора и омывателя фар. Другое дело, что цены официальных дилеров многих останавливают.

У владельцев иномарок экономного класса и всех российских автомобилей в возможных заводских комплектациях нет ксенонового света. Поэтому и нет возможности воспользоваться штатными решениями.

Вот именно для последних двух категорий, решивших вопрос с ксеноновыми фарами и омывателем, и предназначен Автокорректор фар «Зенит». Автокорректор фар «Зенит» – самое доступное решение на рынке.

Как именно на различные автомобили устанавливаются ксеноновые фары, омыватель и автокорректор фар, описано в статьях, ссылки на которые приведены слева в меню. При этом вполне реально зарегистрировать в ГИБДД установку, как полностью соответствующую техническому регламенту. На фото справа — техпаспорт на 2110 с внесенными изменениями.

Автоматический корректор наклона фар «Зенит» – с одним или с двумя датчиками загрузки оси?

В большинстве случаев достаточно одного датчика, установленного на заднюю ось. Сам автокорректор имеет два канала датчиков, второй при необходимости можно подключить позже.

Схема подключения автокорректора фар «Зенит»

Автокорректор фар «Зенит» состоит из блока управления и одного или двух датчиков загрузки оси автомобиля. Датчик загрузки оси (или датчики) крепятся таким образом, чтобы при изменении загрузки соответствующей оси автомобиля показания датчиков изменялись в ту или другую сторону. По изменению показаний датчиков относительно начального положения, задаваемого в процессе начальной калибровки, блок управления автокорректора рассчитывает поправку, вводимую в сигнал управления моторедукторами фар, и, таким образом, корректирует положение светового пучка фар.

Блок управления автокорректора построен на базе микроконтроллера и имеет следующие особенности:

  • возможность выбора прямой или обратной выходной характеристики (штатного ручного корректора фар);
  • возможность автоматической или ручной регулировки угла наклона светового пучка фар;
  • индикацию исправности автоматического корректора опусканием и поднятием фар («кивок»);
  • возможность блокировки автоматического корректора при движении автомобиля от датчика скорости;
  • сохранение пользовательской конфигурации в энергонезависимой памяти блока управления;
  • электронную защиту от неправильного подключения и нештатных режимов работы;
  • звуковую сигнализацию о смене режима работы;
  • возможность получения диагностической информации посредством звуковой сигнализации;
  • светодиодную индикацию о текущем режиме работы устройства.

и «кивок» осуществляемый при включении питающего напряжения:

Управление автокорректором осуществляется от штатного переключателя корректора фар. Положение переключателя корректора света фар определяет рабочий режим устройства (число положений переключателя ручного корректора зависит от модели автомобиля):

«0» – автоматический режим регулировки угла наклона светового пучка фар;

«промежуточное» — полуавтоматический режим регулировки угла наклона светового пучка фар с ручным ограничением верхней границы светового пучка, которая определяется текущим положением переключателя (также как при ручном управлении);

«максимальное» — световой пучок фар опущен максимально вниз, устройство переходит в ручной режим управления, после чего в промежуточных положениях переключателя устройство управляет углом наклона светового пучка фар в ручном режиме (обратный перевод устройства в автоматический режим производится установкой переключателя в положение «0».

Блок управления конструктивно выполнен на плате, установленной в пластмассовый корпус и залитой прозрачным герметиком. Внешние соединения блока управления осуществляется через соединители с пружинными контактами.

Какими бывают корректоры фар авто

  • Квазистатический автокорректор

Принцип работы данных устройств основан на изменении установочного угла фар в зависимости от наклона кузова. Конструктивно квазистатический корректор состоит из следующих компонентов:

  • два датчики положения рамы (кузова), которые соединены с осями автомобиля с помощью специальных тяг;
  • исполнительные механизмы, соединённые с корпусом блок-фар;
  • электронный блок управления с индикаторами;
  • клавиша (переключатель) ручной коррекции положения фар.

Информация от датчиков положения кузова и АБС обрабатывается электронным блоком, который через исполнительные механизмы автоматически устанавливает блок-фары в необходимое положение.

  • Динамический автокорректор

Принцип работы динамического корректора аналогичен квазистатическим устройствам. Основное его отличие в электронной компоновке, которая присутствует не только блоке управления, но и в исполнительных устройствах. Такая конструкция обеспечивает более быстрое реагирование углом наклона оптики на изменение положения кузова. Мгновенная корректировка фар производится при малейших отклонениях.

Для дублирования работы автоматики в конструкции современных автокорректоров предусмотрен электромеханический корректор. При необходимости водитель с салона автомобиля может вручную регулировать угол наклона светового потока фар.

Установка

Внешний вид блока управления «Зенит»

Для правильной работы автокорректора особую роль играет качественная установка датчика загрузки оси.

Как работает датчик на автомобиле. На рисунке обозначены: черным — рычаг подвески и пружина автомобиля; желтым — датчик; зеленым и голубым — рычаги привода датчика (шарнирное колено); красным — сектор рабочего угола датчика.


Правило установки датчика загрузки оси. Датчик крепится на кузовной детали, а свободный конец рычага привода датчика — на подвижном элементе подвески. Надо установить датчик так, чтобы при максимальной и минимальной нагрузке на подвеску рычаг привода датчика (на рисунках зеленого цвета) не выходил за допустимый рабочий сектор (на рисунках сектор выделен красным цветом). Лучшим вариантом установки считается размещение, когда в крайних положениях рычага привода датчика остается небольшой свободный ход до крайних положений рабочего сектора датчика.

Порядок установки датчика загрузки оси автокорректора фар «Зенит»

Максимально нагруженное состояние подвески можно увидеть по установленному резиновому отбойнику амортизатора или по состоянию максимально сжатого амортизатора. Отмечаем этот угол хода вверх рычага подвески(max).

Поднимаем автомобиль, чтобы заднее колесо, на рычаг подвески которого планируем закрепить окончание шарнирного колена датчика, не касалось земли. Рычаг подвески не сможет уйти вниз дальше, чем это позволит сделать полностью растянутый амортизатор. Отмечаем это положение рычага подвески. И дальше остаемся именно в этом положении подвески(min).

На рычаге подвески размещаем обжимной хомут из монтажной ленты, идущей в комплекте (второй уголок служит для образования прямого угла в месте стягивания монтажной ленты для крепления шарнирного колена датчика), пока не затягиваем, чтобы он имел возможность двигаться вдоль рычага. К нему крепим свободный конец шарнирного колена датчика.

Выбираем положение хомута, исходя из соображения: перемещение рычага подвески из положения min до положения max (с закрепленным на нем свободным концом шарнирного колена датчика) должно создать поворот другого плеча колена датчика на 60-85% хода в диапазоне рабочего сектора.

Исходя из этого же правила выбираем положение самого датчика, руководствуясь возможностью его крепления к неподвижной части кузова или подвески.

Внимание! Крепление датчика допускается только за пластину.

Из комплекта датчика берем монтажную пластину с отверстиями. С помощью ее изготавливаем основание для крепления пластины датчика. Наличие этой второй пластины позволяет более свободно расположить датчик под днищем, обойти выступающие детали кузова, точно подобрать рабочий сектор поворота датчика. Возможна установка датчика и без второй пластины.

Существуют два варианта крепления основания: на болт оси рычага подвески или к кузову автомобиля. Например, в в справочном приложении к паспорту «Зенита» приведен первый вариант.

Приводим методику крепления основания на болт оси рычага, так как в комплект датчика входит все неоходимое для этого:

На болт оси рычага крепим свободно монтажную пластину длиной 100мм. Второй конец ее будет закреплен двумя болтами на свободном поле пластины датчика. Совмещаем эти две пластины, пока приблизительно с таким расчетом, чтобы датчик оказался на таком удалении, при котором в максимальном ходе подвески рычаг датчика не доходил до своих крайних положений. Взаимное положение пластины датчика и монтажной пластины фиксируем струбциной. Сверлить сразу крепежные отверстия не рекомендуется из-за возможных ошибок. При отсутствии струбцины отмечаем положение, снимаем датчик; сверлим пока одно отверстие в пластине датчика, стягиваем болтом по отметкам (второе, пока еще непросверленное отверстие, позволит скорректировать возможную ошибку). Притягиваем монтажную пластину к болту оси рычага, чтобы датчик им удерживался в пространстве, и отцепляем свободный конец шарнирного колена датчика от хомута. Проверяем ручным перемещением (как на фото справа) свободного конца шарнирного колена датчика, что максимальный ход подвески не провернет датчик до ограничения. После этого мы уже уверены в правильности расположения датчика (если с первого раза не получилось, то ничего не мешает повторно скорректировать положение датчика). После этого снимаем датчик, засверливаем второе или оба отверстия в пластине; отрезаем лишнюю часть монтажной пластины, если таковая есть. Устанавливаем датчик на место. Края(й) монтажной пластины загибаем (стопорим) по грани гайки болта оси, этим ее жестко фиксируем, чтобы монтажная пластина не меняла свое пространственное положение независимо от силы затяжки гайки на болте оси. Датчик установлен. Подключаем кабель.

Более подробные варианты установки с фотографиями приведены на странице «Зенита» версии 2011года.

В комплект поставки входит: паспорт, блок управления, соединители (фото 1); а также комплект датчика загрузки оси(фото 2): датчик в сборе с рычагами и установочной пластиной, кабель, монтажная лента, монтажная пластина, крепеж(уголок, винты, гайки, шайбы).

Установка электромеханического автокорректора

Электромеханический автокорректор своими руками устанавливается в места, предусмотренные заводом-производителем для штатного гидрокорректора. Поэтому перед установкой ЭМКФ необходимо провести демонтаж вышедшего из строя устройства. Для этого сначала следует перекусить трубопроводы в районе аккумулятора и слить из них жидкость. Затем снимаем главный рабочий цилиндр. Отвёрткой прижимаем защёлку, которая удерживает корпус цилиндра, поворачиваем его до упора против хода часовой стрелки и вытаскиваем вверх.

После этого в салоне автомобиля демонтируем ручку управления с блока гидрокорректора. Она фиксируется гайкой, которая откручивается с помощью свечного ключа. Вытаскиваем блок управления и трубопроводы. Снимаем резиновую пробку-заглушку, установленную в моторном щите.

Приступаем к подготовке электропроводки, которая будет соединять моторредукторы и блок управления. Нам потребуется:

  • Десять многожильных проводов сечением 0,35 м 2 . Половина из них должна быть длиной в1,65 м, а вторая – 2,55 м.
  • Две поливинилхлоридные трубки 1,6 и 2,5 м.
  • Двадцать клемм типа «мама».
  • Две 11-ти контактные колодки.
  • Одна 5-ти контактная колодка.
  • Два толстых провода для питания. Их длина зависит от конкретной модели автомобиля.

Корректор фар

Ближний свет фар характеризуется выраженной светотеневой границей, которая обеспечивает компромисс между приемлемым освещением дороги и минимальным ослеплением водителей других транспортных средств. При изменении уровня кузова положение светотеневой границы также изменяется. Повышение границы приводит к сильному ослеплению водителей других автомобилей, понижение – к уменьшению уровня освещения.

Для регулирования направления светового луча ближнего света фар и положения светотеневой границы применяется корректор фар. С 1999 года наличие корректора фар является обязательным на всех автомобилях, выпускаемых в Европе. По принципу работы различают два вида корректоров фар – принудительного и автоматического действия.

Корректор фар принудительного действия

Корректор фар принудительного действия активируется непосредственно водителем, поэтому другое его название – ручной корректор фар. Для изменения положения фары используются различные приводы: механический, гидравлический, пневматический, электромеханический. Самым распространенным является электромеханический корректор фар, которым оборудуются галогенные фары.

Электромеханический корректор фар включает переключатель положения фары, мотор-редуктор на каждую фару и соединительную проводку.

Поворотный переключатель положения фары устанавливается на панели приборов, как правило, слева от рулевой колонки. С помощью переключателя водитель задает определенный уровень фары. Переключатель имеет несколько фиксированных положений, позволяющих поднимать и опускать фару.

Мотор-редуктор (именно его в обиходе называют корректором фары) объединяет электродвигатель постоянного тока, червячный редуктор и электронную схему управления. Мотор-редуктор преобразует вращение электродвигателя в поступательное движение штока. Шток имеет шаровой наконечник, входящий в защелку в нижней части отражателя фары. Вверху отражатель фары закреплен шарнирно.

Движение штока изменяет угол наклона отражателя фары с источником света. При изменении нагрузки на заднюю ось автомобиля (пассажиры, груз), изменяется положение кузова. Водитель в соответствии с рекомендациями инструкции по эксплуатации автомобиля регулирует положение фар с помощью переключателя.

Электромеханический корректор фар достаточно простое и надежное устройство, но пользуются им водители достаточно редко. Вспомните, когда вы в последний раз пользовались корректором фар? Боюсь, что не вспомните.

Автоматический корректор фар

Более совершенной системой регулирования положения светотеневой границы является автоматический корректор фар. Данный корректор применяется с галогенными и ксеноновыми фарами. В галогенных фарах автоматический корректор срабатывает в зависимости от положения кузова.

Автоматический корректор ксеноновых фар более совершенный. Он поддерживает световой пучок на одном уровне в соответствии с нагрузкой и условиями движения (разгон, торможение, поворот, движение по неровной дороге). Ксеноновые фары излучают свет высокой интенсивности, и применение автоматического корректора фар на них является обязательным.

Автоматический корректор ксеноновых фар является штатной системой, но может устанавливаться и самостоятельно. К установке предлагаются комплекты от различных производителей (Hella и др.) На автомобилях с активной подвеской автоматический корректор фар не устанавливается, т.к. в нем нет необходимости.

Конструкция автоматического корректора фар включает датчики дорожного просвета, электронный блок управления и исполнительные механизмы.

В системе устанавливается 2-3 датчика дорожного просвета: 1-2 спереди (слева и справа) и один сзади. Используется бесконтактный датчик угла поворота, построенный на эффекте Холла. Ранее использовались менее надежные потенциометрические датчики.

Датчик закреплен на кузове и соединен с помощью тяги с подвеской. Датчик состоит из подвижного ротора и неподвижного статора. Ротор имеет встроенные постоянные магниты, статор представлен датчиком Холла.

Ход подвески передается через тягу на ротор. Ротор поворачивается. При повороте ротора происходит изменение магнитного потока, которое учитывается датчиком Холла и пересчитывается в угол поворота, соответствующий определенному уровню кузова.

Для удешевления в конструкции автоматического корректора фар может использоваться всего один датчик. Таковым является ультразвуковой датчик, закрепляемый на шарнирном подвесе в задней части кузова. Данное решение используется в системах коррекции, предлагаемых для самостоятельной установки.

Сигналы от датчиков поступают в электронный блок управления корректором фар. В работе блок также использует информацию о скорости движения автомобиля, которую получает от системы ABS. Электронный блок вырабатывает управляющие воздействия на исполнительные механизмы – поворотные модули ксеноновых фар.

Благодаря автоматическому корректору свет ксеноновых фар всегда находится под контролем и не ослепляет других водителей. Автоматический корректор фар дублируется традиционным электромеханическим корректором.

Автокорректор фар для ксенона своими руками: описание, принцип действия

Как показывает статистика, примерно половина всех ДТП происходит в темное время суток либо в условиях недостаточной видимости. По мнению специалистов, большая часть аварийных ситуаций происходит по вине осветительных приборов автомобиля. Для улучшения качества освещения разработано такое устройство, как автокорректор фар, установить которое по силам любому владельцу.

Ясно, что данная проблема не могла долгое время оставаться без внимания. Поэтому начиная с 1990 года системой автокоррекции стали оснащаться все автомобили, производимые на территории Германии. А так как с 2010 года началось массовое использование ксеноновых осветительных приборов, то на каждом автомобиле подобный прибор обязан присутствовать.

  1. Необходимость в системе коррекции
  2. Достоинства ксенонового освещения
  3. Условия безопасного вождения
  4. Историческая справка
  5. Принцип действия и разновидности корректора фар
  6. Квазистатические корректоры
  7. Динамические корректоры
  8. Самостоятельная установка
  9. Снятия штатной системы
  10. Универсальный вариант

Необходимость в системе коррекции

При движении автомобиля в ночное время важно, чтобы фары хорошо освещали путь. Однако правильная регулировка не во всех случаях способствует безопасному передвижению в сумерках. Это объясняется тем, что в случаях изменения подвески автомобиля из-за загрузки багажника или присутствия пассажиров, световой поток меняет свою траекторию. В результате это приводит к снижению уровня освещенности фар и ослеплению встречных водителей.

Поэтому возникает необходимость в постоянной корректировке светового потока относительно вертикальной плоскости посредством специальных устройств (не помешает узнать, как работает автокорректор фар). Есть практически аналогичные приборы – датчики автоматического включения фар. Но между ними существенная разница, поэтому не стоит их путать.

Достоинства ксенонового освещения

В настоящее время галогенные осветительные приборы теряют свою актуальность и по вполне понятным причинам заменяются ксеноновыми фарами. Своим названием они обязаны названию газа – ксенона, через который пропускается электрический разряд, что приводит к свечению. Помимо газа, находящегося под высоким давлением, стеклянная колба фары содержит менее 1 мг ртути и солей металлов. В чем заключается одно из основных преимуществ.

Но помимо этого, стоит выделить три основных ключевых момента, которые существенно выделяют ксеноновые фары среди прочих аналогов с приставкой более:

  • Яркий свет.
  • Безопасное освещение.
  • Долгий ресурс.

    Свет от ксеноновых фар существенно ярче, чем от галогенных источников. Причем неважно, дальнее это или ближнее освещение. Сам свет имеет голубоватый оттенок, что приближает его к дневному. Благодаря этому существенно улучшается видимость в ночное время.

    Устанавливая автокорректор фар для ксенона, можно заметить улучшение контрастности и цветовой глубины, что ведет к снижению нагрузки на глаза. Более того, их свет не ослепляет водителей встречного транспорта и лучше отражается от специальной краски на дорожных знаках.

    Но что самое главное – это срок службы, который намного выше, чем у галогенных фар (раза в 2 или даже 3). В силу отсутствия нитей накаливания, ксеноновые лампы более стойки противостоят ударам и вибрации. А благодаря использованию ионизированного газа, на 25% снижается потребление электроэнергии. Если повезет, то лампы могут прослужить на протяжении всей «жизни» автомобиля без замены.

    Условия безопасного вождения

    В настоящее время в связи с увеличением производства автомобилей, в городах встречается большой транспортный поток. В таких условиях важно обеспечивать оптимальную дистанцию до впереди идущего автомобиля, чего легко добиться при помощи автокорректора фар (ВАЗ и др.). В особенности при передвижении поздним вечером или ночью. Для этого необходима высокая точность регулировки осветительных приборов.

    Начиная с 2010 года у автомобилей с ксеноновыми фарами в обязательном порядке должна присутствовать корректирующая система. Только в этом случае можно обезопасить себя и других участников дорожного движения. К тому же, специальные корректирующие приборы дают полную гарантию, что все дорожные знаки и разметка будут ясно видны. В то же время яркие и мощные фары не будут служить причиной ослепления других водителей.

    Историческая справка

    Корректорами фар оснащаются не только современные автомобили, в истории были случаи использования подобной системы несколько десятилетий назад. В далекие 1950-е годы такие приборы ставились лишь на дорогие марки автомобилей. В то время регулировка фар производилась ручным способом, за что отвечал специальный целый механический привод. Статический регулятор освещения (так ранее называлось некое подобие автокорректора фар) устанавливался непосредственно в фары, а их регулировка производилась перед каждой поездкой.

    С тех пор технология постоянно совершенствовалась, и в 1970-е годы появилась возможность регулировать фары с водительского места. Это осуществлялось посредством разных приводов:

    • гидравлических;
    • вакуумных;
    • электрических;
    • пневматических и прочих.

    Однако эти приспособления быстро утратили свою актуальность, поскольку водителям было сложно определить необходимое направление светового потока. В особенности трудности возникали в случае загруженности автомобиля. Со временем регулировка фар стала производиться автоматикой.

    Принцип действия и разновидности корректора фар

    В систему коррекции фар включен датчик наклона автомобиля, устанавливаемый в его задней части. В его обязанности входит определение высоты относительно дороги, расчет угла наклона и передача всей информации в блок управления. Основываясь на этих сведениях, контролер автокорректора фар для ксенона принимает соответствующие решения. То есть при необходимости сигнал от компьютера меняет угол светового потока в нужном направлении, за что отвечает корректор.

    Практически каждый современный автомобиль оснащается системой корректировки фар. Она подразделяется на два типа:

    • квазистатический;
    • динамический.

    Между этими системами есть существенные различия, и работа одной из них более быстра и безопасна. Стоит более подробно рассмотреть, на чем основывается их принцип работы.

    Квазистатические корректоры

    В состав квазистатического устройства входят следующие компоненты:

    • сенсор положения кузова автомобиля (в количестве двух штук);
    • приводной механизм (в каждой фаре);
    • переключатель коррекции фар (для ручной настройки).

    Датчики связаны с осями авто посредством специальных тяг. Также сюда можно включить блок управления. Принцип работы данной системы основывается на изменении угла наклона кузова, что происходит при загруженности или движении на высокой скорости. К сожалению, установка автокорректора фар подобного типа не совсем рациональна, так как время реагирования датчиков оставляет желать лучшего. Эффективность работы автокорректора повышается установкой переключателя на приборную панель для ручной регулировки фар.

    Если задействован автоматический режим, то регулировка происходит с участием блока управления. Для этого контроллер получает и обрабатывает все сведения касательно расположения кузова и скорости автомобиля. Данные угла наклона ему направляют указанные сенсоры, а информацию о скорости он получает от датчиков АБС.

    Динамические корректоры

    Своим появлением динамические автокорректоры фар обязаны массовым переходом на ксеноновые источники освещения. Связано это главным образом с тем, что мощный световой поток от ксенона более опасен, чем свет от галогенных аналогов. Даже кратковременная яркая вспышка приведет к ослеплению водителя встречного автомобиля и возникновению ДТП. Поэтому жизненно необходима регулировка фар. Автокорректор справится с этим делом наилучшим образом.

    Главное отличие данной системы от рассматриваемой выше заключается в том, что она намного быстрее реагирует на изменение угла наклона, скорости высоты транспорта. Времени уходит очень мало – какие-то доли секунды. То есть делает это она практически мгновенно, что очень важно при использовании ксеноновых фар.

    Благодаря динамическому корректору световой поток будет всегда оставаться на заданном уровне в любой ситуации движения автомобиля:

    • разгон;
    • прохождение поворотов;
    • торможение;
    • движение по неровной дороге.

    Таким образом, насколько бы яркими ни были лампы, для всех остальных водителей они полностью безопасны.

    Самостоятельная установка

    Для установки автокорректора можно воспользоваться услугами работников СТО или выполнить всю работу самостоятельно. Как правило, если принимается решение установить автокорректор фар своими руками, на автомобиле, возможно, уже установлено устройство. Поэтому предварительно стоит оценить его работу. И при необходимости все же заменить штатный гидрокорректор другим прибором, стоит предварительно его демонтировать.

    Многие водители отдают предпочтение именно электромеханическим автокорректорам в силу относительно недорогой цены. Если стандартный прибор вышел из строя, то это будет отличная альтернатива.

    Снятия штатной системы

    Демонтаж штатного гидрокорректора начинается с перекусывания трубопроводов и слива из них жидкости. Обычно они располагаются недалеко от аккумуляторной батареи. После этого следует операция снятия главного рабочего цилиндра. Для этого понадобится отвертка, которой нужно прижать защелку, фиксирующую корпус цилиндра. Чтобы его вытащить, для начала корпус поворачивается против часовой стрелки до упора и потянуть на себя.

    На следующем этапе установки автокорректора фар можно переходить в салон, чтобы снять ручку с блока гидрокорректора, удерживаемую гайкой. А после того как блок управления будет снят вместе с трубопроводами, можно переходить к демонтажу резиновой пробки-заглушки моторного щита.

    После этого остается подготовить электропроводку, выбрав провода необходимого сечения и длины. С одного края проводки нужно припаять клеммы к колодке подключения блока управления. После этого провода прокладываются через отверстие моторного щита там, где ранее был трубопровод. Другой край проводов припаять к колодке подключения приводов. Обычно в комплектации автокорректора к колодкам предусмотрены резиновые защитные чехлы. Но в их отсутствии можно использовать герметик либо термоусадочные трубки.

    Для питания предусмотрены два толстых провода и клеммы вида «мама» в количестве 4 штук (одна из них широкая, а другие три узкие). Автокорректор фар работает эффективно в случае поступления питания с включением ближнего света фар. Для этого следует подключиться к:

    • клемме №10;
    • выключателю №64;
    • блоку питания задней противотуманки.

    Массу можно соединить при помощи свободной клеммы провода, идущего к реле зажигания. После чего установить приводы на штатное месторасположение и зафиксировать прокладками.

    Универсальный вариант

    Существует универсальный прибор, который производит немецкая компания Hella. Устройство можно установить на любой автомобиль, причем оно может выступать в роли самостоятельной системы или быть дополнением к ручной регулировке фар.

    Принцип работы основывается на показаниях новейших ультразвуковых сенсоров, которые закрепляются в нижней части кузова на расстоянии не менее 25 см от дороги. С датчиков блок управления принимает необходимые сведения касательно величины угла наклона кузова автомобиля.

    Произведя необходимые вычисления, блок управления посылает управляющие сигналы электроприводам автокорректора фар Hella. Они, в свою очередь, в зависимости от ситуации меняют направление светового потока.

    Установочный центр

    Ждём вас в нашем установочном центре

    Во время работ Вы можете провести время в нашем кафе, либо непосредственно у своего автомобиля, наблюдая за работой мастера. В зоне отдыха предусмотрены экраны, на которых демонстрируется процесс замены биксеноновых линз, а также имеется бесплатный Wi-Fi для посетителей.

    QR-Коды для связи

    Код наберет номер нашего телефона для записи в автосервис.

    Код позволяет написать в наш WhatsApp, если звонить нет желания.

    Код покажет местонахождение нашего сервиса на карте

    Автокорректоры продаются в виде наборов, состоящих из датчиков, механизмов для корректировки положения оптики, контроллеров и соединительных проводов. Основная задача состоит в правильной установке датчика для определения положения машины.

    При этом следует соблюдать такие моменты:

    • Датчик устанавливается в задней части автомобиля таким образом, чтобы на него не попадала вода;
    • Нельзя устанавливать сенсор автокорректора в колесной арке;
    • Выбирать место установки автокорректора нужно так, чтобы сенсор имел обзор в секторе 30 градусов в обеих плоскостях;
    • Нельзя ставить датчик около выхлопной трубы машины.

    Далее производится монтаж главного блока корректора, при этом нужно учитывать следующие правила:

      Соединительный провод между датчиком и блоком проводится по днищу и прочно закрепляется;

    Блок должен располагаться в моторном отсеке так, чтобы на него не попадала влага;

  • Необходимо обеспечить свободный доступ к месту прикладывания магнита для программирования устройства.
  • После этого производится подключение к электрическим моторчикам, изменяющим положение оптики в зависимости от ситуации. Последний этап – программирование положения фар в зависимости от сигналов от датчика автокорректора. Данная процедура производится с помощью специального магнита, инструкция прилагается в комплекте.

    Процедура установки достаточно сложна и требует участия специалистов, поэтому настоятельно рекомендуется пользоваться для этого услугами профессионалов.

    Установка автокорректора фар ксенона – одно из направлений работы нашего сервисного центра. У нас в компании работают опытные мастера, которые знакомы с технологией установки автоматических корректоров, выполняя монтаж с соблюдением действующих рекомендаций производителя, стандартов и правил дорожного движения. Для получения дополнительных консультаций и оформления заявки на установку автокорректоров обращайтесь к нашим специалистам по телефону.

    Установка автокорректора (скидка 1000 рублей)

    Оставьте ваши контактные данные и мы свяжемся с вами.

    Как работает электрокорректор фар? Принцип действия и другое интересное


    Современные автомобили имеют такую встроенную опцию, поэтому многим будет интересно узнать, как работает электрокорректор фар. Все кому приходилось пользоваться такой услугой, высоко оценили эффективность её использования. Многим из тех, кто читает эту статью, приходилось сталкиваться с такими ситуациями, когда свет от встречного автомобиля, делает невозможным дальнейшее движение по трассе. Чтобы не создавать аварийную ситуацию автомобиль останавливают или прижимаются к обочине.
    Как работает электрокорректор фар не знают, наверное, большинство водителей машин с таким оборудованием. Поэтому постараемся рассмотреть устройство и принцип действия таких механизмов, а так же как правильно пользоваться этой функцией. В соответствии с требованиями Европейской комиссии такие устройства должны быть обязательными на всех выпускаемых автомобилях.

    Применение таких приборов значительно повысит безопасность движения при поездках в ночное время.

    Немного о конструкции корректора

    Выпускаемые сегодня приборы имеют отличия в исполнительных механизмах. Они могут быть:

    • Исполнительные устройства с гидроприводом;
    • Корректоры с электрическими исполнительными механизмами.

    Первый тип таких устройств отличается не очень высокими техническими характеристиками, небольшим сроком службы, поэтому мировые производители отказались от производства таких устройств и перешли на приборы, в основе которых легли исполнительные механизмы с электрическим приводом. Эти корректоры так же подразделяют на два разных вида:

    • Электроника установлена в блок управления;
    • Исполнительный механизм с блоком электроники.

    Как работают такие устройства?

    Корректоры предназначены для поддержания светового потока от головного освещения машины в неизменном положении независимо от степени его загрузки. Первоначальная настройка системы производится при незагруженном автомобиле, а в дальнейшем возможна его корректировка. Прибавление груза в багажнике или посадка пассажиров в салон приводят к тому, что задняя часть машины проседает, что приводит к направлению светового пятна вверх. Этим создаются помехи в виде ослепления водителей встречных машин, а также ухудшается освещённость дорожного полотна.

    Чтобы исключить возможность появления такой ситуации, водитель имеет возможность для корректировки освещения дороги. Это делается при помощи кнопки управления на передней панели автомобиля и исполнительных механизмов, которые устанавливают в фарах.

    Для примера рассмотрим принцип работы электромеханического корректора фар. В его состав входят такие устройства:

    • Блок управления на передней панели;
    • Редуктор с приводом от электродвигателя, устанавливаемый в каждую фару;
    • Электрические провода для соединения блоков между собой.
    • Изменение потока света происходит при переключении переключателя, который подаёт напряжение бортовой сети на электродвигатель редуктора. Его шток связан с отражателем и в зависимости от подаваемого питания, передвигает вверх или вниз. Это приводит к изменению направления пучка света.

    Выбор и покупка установочного комплекта

    Минимальный установочный набор:

    • 2 сервоприводы;
    • блок управления;
    • переключатель;
    • проводка, разъемы мотор-редукторов, блока управления.

    В наше время очень трудно найти автомобиль, который с завода не комплектовался бы корректором фар. Поэтому вы можете собрать все необходимые элементы из новых либо бывших в употреблении деталей. Для многих автомобилей в продаже существуют унифицированные установочные комплекты (к примеру, ЭМКФ 11 для ВАЗ 2110, 2111, 2112).

    Для установки можно подобрать детали от другого автомобиля. Единственный важный параметр – вылет штока сервопривода. Каждая модель фары имеет определенный диапазон регулировок угла наклона отражателя, поэтому «неродной» сервопривод с большим вылетом штока может повредить фару. В некоторых случаях вылет штока можно регулировать подбором резисторов определенного номинала, поэтому все зависит от конструктивных особенностей блока управления.

    В отличие от ручного корректора, системой автоматической регулировки светотеневой границы ближнего света фар оснащается далеко не каждый автомобиль. По большому счету системы классифицируются по типу датчика положения кузова, который и позволяет автокорректору автоматически менять угол наклона блока фары.

    Автоматический корректор фар

    Основные виды систем:

    • с использованием одного датчика угла наклона. Подобные датчики используются в смартфонах для определения положения устройства в пространстве. Датчик устанавливается на горизонтальную поверхность в задней части автомобиля. Система проще всего в установке, поэтому часто вместе с омывателем фар входит в комплекты для самостоятельно установки ксенона. Автокорректоры с ультразвуковым датчиком угла наклона, который устанавливается на шарнирном подвесе в кормовой части кузова, являются наилучшим решением среди подобных систем. Если на вашем авто уже установлен электрокорректор, то реализовать автоматическое управление можно покупкой комплекта, состоящего лишь из блока управления, датчика, устройства для регулировки, необходимых разъемов и проводов (к примеру, автокорректор фар ALS-1);
    • с использованием нескольких датчиков дорожного просвета, построенных на эффекте Холла. Датчик состоит из подвижной части, в которую встроен постоянный магнит, и неподвижной части – датчика Холла. Одна часть измерителя устанавливается на неподвижной части кузова, вторая крепится к элементам подвески. Изменение положения кузова датчику передается через тягу. Именно такой системой штатно оборудуются автомобили на заводе. Если на вашу модель авто в дорогих комплектациях устанавливается автоматический корректор фар, то, скорее всего, в кузове будут готовые отверстия для крепления датчиков, что значительно упрощает установку системы своими руками. При желании на каждый автомобиль можно установить универсальный автоматический корректор такого типа.

    Электромеханическая система вместо гидрокорректора

    Установку штатного электромеханического корректора вместо гидрокорректора рассмотрим на примере ВАЗ 2110.

    1. Отсоедините минусовую клемму АКБ. Демонтируйте гидрокорректор фар. Процедура снятия подробно описана в статье «Почему не работает корректор фар».
    2. Вместо исполнительных механизмов гидрокорректора установите моторедукторы.
    3. Подключите разъемы сервоприводов, уложите проводку по местам пролегания трубок гидрокорректора. В салон трубки попадают через специальный уплотнитель. Отрезав трубки, сделайте в нем отверстие достаточного диаметра для прохода жгута проводки.
    4. Вместо главного цилиндра гидрокорректора установите электронный блок управления электрокорректором фар. Плюсовой провод ЭБУ подключите к пину, на котором «+» появляется после включения ближнего света фар (в монтажном блоке ВАЗ 2110 это 20 пин колодки Ш2). Минусовой вывод можно закрепить клеммой под болт на одну из кузовных шпилек под панелью приборов.

    После установки ручки переключателя автокорректор готов к тестированию.

    Установка нештатных систем

    В качестве альтернативы универсальным комплектам многие владельцы ВАЗ предпочитают собирать установочный набор из деталей от ГАЗ, сетуя на то, что в случае поломки гораздо проще найти запчасти. Но сама установка имеет ряд особенностей.

    К примеру, мотор-редуктор корректора фар ВАЗ 2110 должна иметь вылет штока 34 мм, а ход – 2 мм (у ВАЗ 2111 вылет штока – 34 мм, ход – 3.63 мм), тогда как вылет штока оригинальной системы на основе БУК02-01 для автомобилей ГАЗ составляет 38,8 мм, а ход – 7 мм. Систему можно инсталлировать без переделок, но корректор будет работать только в нескольких положениях, а шаги регулировки будут слишком большими для правильной настройки света фар.

    В паре с блоком управления БУК02-01 работают сервоприводы ЭПК 02. Как и в случае со штатными системами, питание на блок управление должно подаваться только после включения ближнего света фар.

    Обратите внимание на то, что блоки управления, предназначенные для 3-х проводных сервоприводов, не подходят для управления 5-ти проводными актуаторами.

    Доработка своими руками

    Для подгонки необходимо:

    • кратковременно подать на силовые контакты сервопривода 12 В, чтобы шток выдвинулся в максимальное положение;
    • отрежьте наконечник штока в указанном месте, чтобы сточить основание штока;

  • подгоните длину штока под необходимый для вашей фары вылет, после чего обратно приклейте наконечник штока (можете использовать дихлоретан либо спаяйте две части с помощью паяльника);
  • замените в делителе напряжения резистор R1 номиналом 2,43 кОм (для установки на ВАЗ 2110 подойдет резистор номиналом 4.3 кОм). Сам по себе шток внутри полый, а его выдвижение и втягивание достигается откручиванием либо закручиванием по резьбе. Из-за уменьшения длины при втягивании шток будет упираться в конец винта, что чревато перегоранием мотор-редуктора. Увеличением номинала резистора мы уменьшаем ход штока до нужного нам значения.

    Альтернативным методом регулировки вылета является подбор нужного номинала резистора максимально выдвинутого состояния. Номинал резисторов подбирается опытным путем, но для многих моделей ВАЗ в интернете можно без труда найти готовые решения. При этом совсем необязательно использовать SMD-компоненты.

    Об автоматической корректировке

    На отдельной категории автомобилей имеется и такой способ смещения светового пятна. Принципиальным отличием таких систем является тот факт, что этот процесс происходит без вмешательства водителя, им управляет автоматика. Это может произойти в двух режимах:

    • Статический режим корректировки;
    • Динамическое изменение потока света.
    • В такой комплект входят:
    • Электронный блок управления;
    • Датчик для контроля дорожного просвета;
    • Механизмы корректировки света фар.

    В статическом режиме работы датчиками производится постоянный контроль над клиренсом машины. Как только ими будет зафиксировано его изменение, блоком управления будет сформирован и отправлен исполнительным механизмам электрический импульс, чтобы выполнить изменение направленности освещения.

    Для машин, у которых установлены ксеноновые лампы в фарах, такой режим немного не подходит из-за мощного светового пучка от таких приборов. В связи с этим разработана и успешно применяется динамическая корректировка освещённости дорожного полотна. Этот принцип корректировки отличается высоким быстродействием, когда буквально за доли секунд происходит перенаправление света независимо от того, что происходит с машиной. Это может быть ускорение, торможение. Резкий поворот или другие аналогичные действия.

    Сегодня появились новые виды датчиков дорожного просвета машины, они представляют собой ультразвуковой прибор. Его установка выполняется на шарнире в задней части машины, это позволило удешевить конструкцию и упростить её монтаж. Надеемся, что наш рассказ помог всем желающим узнать, как работает электрокорректор фар. Пользуйтесь этим прибором правильно, этим вы облегчите движение в тёмное время суток себе и другим водителям.

    Автоматический корректор фар

    Автокорректор фар или система автоматической коррекции фар — система включающая в себя ЭБУ, датчики положения кузова, электропривод, а также тяги, при помощи которых происходит автоматическая коррекция границы ближнего света фар. Автокорректор фар обязательно устанавливается на авто, которые еще на конвейере оснащаются ксеноновыми лампочками, помимо этого корректор может использоваться вместе с обычными «галогенками».

    Автоматический корректор фар для ксенонового света считается более совершенным, поскольку производит регулировку пучка света в «правильном» положении, при любых обстоятельствах. К примеру, если увеличивается нагрузка на ходовую часть (когда сзади садятся пассажиры или перевозится тяжелый груз), во время разгона или торможения (не секрет, что при резком разгоне/торможении происходит «клевок», при этом и фары без автокорректора следуют за кузовом), а также при езде по неровной дороге. В случае с «галогенками», в принципе ничего страшного не произойдет, если фары будут светить чуть-чуть «в небо» или наоборот «в асфальт», хотя это тоже крайне нежелательно. Однако если подобное произойдет с ксеноном — последствия могут быть очень серьезными, именно потому, что интенсивность ксенона в несколько раз превышает свет, излучаемый галогеновыми фарами. При желании автокорректор фар можно установить практически на любой автомобиль.

    Автомобильный справочник

    для настоящих любителей техники

    Регулировка фар автомобиля

    Регулировка фар автомобиля, является одной из составляющих безопасного вождения в темное время суток. Свет, от неправильно отрегулированных фар создает неудобства не только водителю автомобиля, но и другим участникам дорожного движения. Вот о том, как происходит регулировка фар автомобиля, мы и поговорим в этой статье.

    Регулировка фар дальнего и ближнего света

    Правильная регулировка автомобильных фар — важнейший фактор безопасности дви­жения в ночное время как для водителя, так и для тех, кто движется ему навстречу. Если луч будет направлен хотя бы чуть-чуть ниже, чем нужно, то произойдет существенное умень­шение геометрической дальности освещения (табл. «Геометрическая дальность горизонтального компонента светотеневой границы ближнего света» ). Если луч будет направлен хотя бы чуть-чуть выше, чем требуется, то водители встречных машин будут гораздо сильнее ощущать ослепление.

    Правила, стандарты и оборудование для регулировке фар

    Регулировка фар в Европе

    Начиная с 1 января 1998 г., в Европе стало обязательным наличие автоматической или ручной вертикальной коррекции фар у всех новых автомобилей, кроме случаев, когда другое оборудование (например, гидравли­ческая регулировка подвески) гарантирует, что угол наклона светового луча останется в предписанных пределах. Хотя это обору­дование не является обязательным в других странах, его использование разрешено.

    Система автоматической коррекции фар должна компенсировать состояние нагрузки путем опускания или подъема светового луча в диапазоне от 5 см /10 м (0,5 %) до 25 см / 10 м (2,5%).

    Ручной корректор фар приводится в дей­ствие с места водителя и в базовом варианте должен иметь фиксатор положения; регу­лировка пучка света также выполняется из этого положения. Устройства с плавным и ступенчатым управлением характеризуются видимой разметкой в зоне ручного пере­ключателя, которая должна соответствовать условиям нагружения автомобиля, для необходимой регулировки вертикального наведения.

    Варианты конструкций механизмов для регулировки фар

    Во всех вариантах используется регули­рующий механизм для вертикальной ре­гулировки отражателя фары (конструкция корпуса) (рис. «Автоматическая вертикальная регулировка фар» ). Приборы ручного управ­ления имеют переключатель, приводимый в действие водителем (рис. «Ручная вертикальная регулировка фар» ), в то время как автоматические регуляторы получают сведения от датчиков расположения оси и степени сжатия подвески, после чего пере­дают соответствующие сигналы к средствам регулирования.

    Гидромеханические системы регулировки фар

    Гидромеханические системы работают по принципу перетекания жидкости по соедини­тельным шлангам между ручным переключа­телем (или датчиком уровня) и элементами регулирования. Степень регулировки соот­ветствует количеству перетекающей жидко­сти.

    Вакуумные системы регулировки фар

    У вакуумных систем ручной переключатель (или датчик уровня) регулирует вакуум от впускного трубопровода и передает его к устройствам регулировки, таким образом, получается переменная степень регулировки.

    Электрические системы регулировки фар

    В электрических системах в качестве регули­рующих механизмов используется электри­ческие редукторные двигатели. Управление ими осуществляется или с помощью соответ­ствующих переключателей в автомобиле, или от осевых датчиков.

    Регулировка света фар в Европе

    Автомобили должны иметь фары, которые бы обеспечивали соответствующее осве­щение дороги без какого-либо ослепления водителей встречного потока автомобилей. Директивы ЕС (и, соответственно, требова­ния статьи 50 StVZO Правил регистрации транспортных средств в Германии) регламен­тируют необходимую регулировку фар по горизонтали и вертикали. Ослепление ближ­ним светом считается предотвращенным, если освещенность не превышает 1 лк на расстоянии 25 м перед каждой фарой, когда луч проецируется на поверхность, перпен­дикулярную дороге на высоте центра фары и выше. Если же автомобиль подвергается очень большим механическим смещениям из-за изменения загрузки, то фары должны регулироваться таким образом, чтобы до­стичь нужного результата.

    Директивы ЕСЕ R48 и EEC 76/756 определяют базовую регулировку и размеры. Для категорий автомобилей, не охватывае­мых этими директивами, применяются пред­писания ЕСЕ R48 или ЕСЕ R53.

    Подготовка к регулировке света фар

    Загруженный автомобиль

    Транспортные средства, кроме мотоци­клов, без нагрузки, 75 кг (один человек на водительском сиденье).

    Мотоциклы: для ЕС (согласно 93/92/ЕЕС) без нагрузки, без человека на води­тельском сиденье; для ЕСЕ и StVZO (Пра­вил регистрации транспортных средств в Германии) без нагрузки, 75 кг (один чело­век на водительском сиденье).

    Подвеска

    Автомобили без самовыравнивающейся подвески катятся несколько метров так, чтобы подвеска выровнялась.

    Автомобили с самовыравнивающейся под­веской выводятся на нужный уровень со­гласно инструкции по эксплуатации.

    Давление в шинах при регулировке фар

    Давление в шинах должно регулироваться в соответствии с инструкцией по эксплуатации автомобиля, по загруженному состоянию.

    Обязательные проверки систем регулировки фар

    Автоматические системы должны экс­плуатироваться согласно инструкции по эксплуатации.

    На автомобилях, зарегистрированных до 1.01.1990, положительно располагаю­щееся положение регулятора не требуется.

    Системы ручной коррекции с двумя по­ложительно располагающимися положе­ниями регулятора на автомобилях, где луч фары поднима­ется по мере загрузки, регулятор должен быть установлен в положение, при кото­ром луч находится в крайнем верхнем по­ложении (минимальная степень наклона).

    На автомобилях, где луч фары опускается по мере загрузки, регулятор должен быть установлен в положение, при котором луч находится в крайнем нижнем положении (минимальная степень наклона).

    Поверхность и условия испытаний

    Автомобиль и устройство для проверки фар должны стоять на плоской поверхно­сти (согласно ISO 10604);

    Регулировки и проверки должны выпол­няться в закрытом пространстве, где осве­щение не слишком яркое.

    Регулировка и проверка с помощью устройства для регулировки фар

    Устройство для регулировки фар должно быть установлено на определенном рас­стоянии от фар (кроме случая с автомати­ческим оборудованием).

    Если устройства для регулировки фар не перемещаются по направляющим, то вер­тикальную регулировку относительно про­дольной центральной оси автомобиля нужно выполнять отдельно для каждой фары. За­тем проверку нужно выполнить, не сдвигая устройство вбок.

    Если устройства для регулировки фар пере­мещаются по направляющим (или чем-то подобном), то вертикальную регулировку от­носительно продольной центральной оси ав­томобиля нужно выполнять только один раз в наиболее удобном положении (например, в центральном положении спереди автомобиля).

    В этом случае на устройстве регулировки фар нужно установить размер регулировки для данной фары, проверить регулировку фар и установить для фары нужную регу­лировку.

    Регулировка и проверка с помощью проверочного экрана

    Проверочный экран должен быть перпен­дикулярен поверхности, на которой стоит автомобиль, и быть под прямым углом к продольной центральной оси автомобиля.

    Проверочный экран должен быть светлым, иметь регулировку по вертикали и гори­зонтали и метки, изображенные на рис. «Экран для проверки света фар«.

    Проверочный экран должен быть располо­жен на расстоянии 10 м от передней части автомобиля, чтобы центральная отметка совместилась с центром проверяемой или регулируемой фары (рис. «Относительные положения проверочного экрана и продольной оси автомобиля» ). В случае с очень низко направленными фарами (на­пример, противотуманными), можно вы­брать более короткое расстояние путем соответствующего вычисления регулиро­вочного размера.

    Каждую фару нужно регулировать от­дельно, поэтому другая фара или фары должны быть прикрыты.

    Вертикальное положение проверочного экрана должно быть установлено так, чтобы верхняя граница (параллельная земле) была на высоте h = Не. Если по­верхность экрана не находится на расстоя­нии 10 м от автомобиля, то настройку в не­обходимо соответственно преобразовать.

    Примечания по регулировке света фар

    В случае с ассиметричными фарами ближнего света и противотуманными фарами самое высокое положение светотеневой границы должно быть на верхнем срезе и проходить как можно более горизонтально по минимальной ширине проверочного экрана. Боковая регулировка фар должна быть такой, чтобы световое пятно располагалось как можно симметричнее относительно перпендикулярной линии, проходящей через центральную отметку.

    В случае с ассиметричными фарами ближнего света светотеневая граница должна касаться верхнего среза слева от центра. Пересечение между левой секцией (которая должна быть как можно горизонтальнее) и наклонной секцией справа от светотеневой границы должно быть расположено на перпендикулярной линии, про­ходящей через центральную метку.

    Центр дальнего света должен приходиться на центральную метку.

    У фар с общей регулировкой ближнего света и противотуманных фар или дальнего света, ближнего света и противотуманных фар нужно обязательно использовать в качестве базы для регулировки фару ближнего света (регулировочный размер е, см. табл. «Регулировка света фар» ).

    Устройства для регулировки фар

    Автомобили должны иметь фары, которые бы обеспечивали соответствующее освеще­ние дороги без какого-либо ослепления во­дителей встречного потока автомобилей. Для этой цели наклон лучей фар относительно ровной базовой поверхности и их направле­ние к вертикальной продольной центральной плоскости автомобиля должны отвечать официальным директивам.

    Устройства для регулировки фар представ­ляют собой переносные камеры получения изображения (рис. Устройства для регулировки фар» ), состоящие из линзы и экрана, расположенного в фокальной пло­скости линзы и жестко соединенного с ней. Экран имеет маркировочные деления в целях облегчения корректировки регулирования фары и может просматриваться оператором по обслуживанию оборудования посредством использования подходящих дополнитель­ных приспособлений, таких, как окна и ре­гулируемые преломляющие зеркала. В изо­браженном внизу устройстве регулировки фар наклон относительно осевой линии фары (в см на фиксированном расстоянии 10 м) устанавливается посредством поворота ручки для перемещения экрана (табл. «Геометрическая дальность горизонтального компонента светотеневой границы ближнего света» и «Регулировка света фар» ).

    Устройство регулировки настраивается в соответствии с осевой линией автомобиля путем использования видоискателя, такого, как зеркало с линией ориентации. Оно пово­рачивается и настраивается таким образом, что линия ориентации равномерно касается двух внешних контрольных меток автомо­биля. Камера получения изображения может передвигаться вертикально и закрепляется зажимом на уровне фары автомобиля.

    Проверка регулировки фар

    Фару можно проверить после правильного расположения оборудования перед рассеи­вателем. На экране появится изображение схемы распределения света, испускаемого фарой. Некоторые устройства оснащаются фотодиодами и дисплеем в целях получения измерений силы света.

    У фар с асимметричной схемой распределе­ния лучей ближнего света светотеневая гра­ница должна касаться горизонтальной верхней отсечки; пересечение горизонтальной и на­клонной секций должно находиться на перпен­дикулярной линии, проходящей через цен­тральную метку (рис. «Изображение на экране устройства для регулировки фар» ). После регулировки светотеневой границы для ближнего света фар, центр дальнего света (предполагается, что дальний и ближний свет фар регулируются вместе) должен находиться в пределах прямо­угольной границы вокруг центральной метки.

    Регулировка фар в США

    Для фар, отвечающих Федеральному законо­дательству США, все большее распростране­ние получает визуальная (только вертикаль­ная) регулировка, разрешенная с 1.05.1997. Регулировка света фар по горизонтали не производится.

    До этого самым распространенным в США методом регулировки фар было использование механических регулирующих устройств. При­боры головного освещения оснащены тремя упругими прокладками на рассеивателе — одна для каждой из трех плоскостей регулировки. Напротив этих прокладок устанавливается калибровочное устройство. Регулировка про­веряется по уровнемеру. С помощью метода VHAD (Vehicle Headlamp Aiming Device, устрой­ство регулировки автомобильных фар), раз­решенного с 1993 года, фары регулируются относительно фиксированной опорной оси автомобиля. Эта процедура выполняется с использованием уровнемера, прочно за­крепленного на фаре. В результате эти три прокладки на рассеивателе больше не по­требовались.

    Схема подключения электрокорректора фар приора

    Включение фар на приоре, в зависимости от комплектации, может осуществляться как в ручном так и в автоматическом режиме. Схема фар Приоры от схем других отечественных автомобилей отличается наличием датчика со встроенным датчиком освещения и блока автоматического управления освещением.

    Как работает схема фар Приоры.

    Рассмотрим работу схемы фар Приоры в ручном режиме управления. При повороте ручки управления освещением блока управления светотехникой в положение включения головных фар, питание от его вывода XZ поступает на вывод 56. При этом питание поступает на предохранители F6 и F7, а через них через разъёмы на лампы ближнего света фар Приоры. Кроме этого питание поступает на электрокорректор фар, и при повороте регулятора блока управления светотехникой он будет работать. Так же питание поступает к подрулевому переключателю ближнего и дальнего света. Если переключатель перевести в положение соответствующее включению дальнего света, то включится реле дальнего света К7 в блоке предохранителей и реле. При этом получат питание предохранители F3 и F4, а через них лампы дальнего света в фарах головного освещения. Соответственно будут гореть лампы фар Приоры ближнего и дальнего света одновременно.

    Схема фар Приоры в автоматическом режиме отличается лишь подачей напряжения к предохранителям ближнего света и подрулевому переключателю. Рассмотрим подробнее. При включении зажигания и кнопки автоматического управления освещением, включается блок автоматического управления освещением. Если освещение на улице не достаточно, то на него поступит сигнал с датчика освещённости, расположенного на лобовом стекле вместе с датчиком дождя. Получив такой сигнал, блок управления соединяет катушку электромагнитного реле К1, питание на которую поступает с замка зажигания, с минусом. Через катушку проходит электрический ток якорь электромагнита притягивается и замыкает контакты. При этом получат питание тот же провод, что и при включении фар в ручном режиме. Дальнейшее прохождение тока в схеме фар Приора аналогичен описанному ранее.

    Схема фар Приоры неисправности.

    Характерные неисправности в работе фар такие же, как и на других автомобилях. Перегорание предохранителей, ламп, нарушение контактов в соединениях. Часто бывали случаи не отключения ближнего света после применения автоматического управления, а так же дальнего света. Это вызвано в основном залипанием контактов соответствующего реле. При неоднократном появлении такой неисправности реле следует заменить.

    Многие кто ставил себе когда либо электрокорректор фар на 2110, 2112 и тд в виде комплекта для подключения ЭМКФ 11, то можно заметить большой дохренаконтактный разъем на ручке регулировки и на каждом моторчике присутствует по 5 контактов. Однако давно начали делать простейшие блоки корректоров с 4-5 контактами и к ним идут моторчики всего с тремя проводками. Старые блоки/моторчики никак не совместимы с новыми, ни моторчики ни блоки. В старых управление осуществлялось аналогично с ЭСП, т.е. на два контакта и на них переключается полярность для вращения в нужном направлении. В новых же управление идет своим проводом, а на моторчик постоянно подключена масса и +12В.

    Как же такое прикрутить на ваз 2110? приоровский блок управления светом, который включает крутилку включения габаритов/ближнего, регулятор яркости подсветки кнопок, кнопку ПТФ, а так же крутилка электрокорректора фар. На десятку ставить такой блок банально некуда, т.к. он даже близко никуда по форме не подходит.

    Но на помощь приходит шевроле нива с одиночной крутилкой электрокорректора фар, которая имеет каталожный номер 2123-3709590, цена которого около 250-300р. И так немного о нем… исполнен он аналогично с приоровским и имеет 4 вывода:
    31 — масса
    G — сигнальный провод на электрокорректоры
    56b — +12В от ближнего света(по схеме оттуда же питаются и моторчики)
    58 — подсветка самой крутилки

    Далее нам понадобится распиновка фары приора(фактическое расположение будет понятно по отсутствующему контакту номер 2):
    1 — ДХО
    2 — не используется
    3 — масса
    4 — дальний свет
    5 — масса эл. корректора
    6 — габарит
    7 — управление эл. корректора
    8 — поворотник
    9 — +12В эл. корректора
    10 — ближний свет

    В принципе всё предельно понятно. Для простого подключения и отсутствия лишних заморочек контакт 5 подключается к 3, а контакт 9 подключается к 10. Таким образом питание электрокорректора будет подаваться только при включении ближнего света, как собственно и задумано изначальной схемой.

    С нашей купленной крутилки нужно будет подключить контакт G к контакту 7 на самой фаре, до этого не забыв подключить остальные контакты на крутилке, с этим я думаю вопросов не возникнет, штатная схема в помощь.

    У меня получился вот такой переходник для приоровских фар:

    Лишние провода это ДХО, поворотник и управление эл. корректором, всё это подключается уже на месте.

    Саму крутилку на место поставить не сложно, по факту она влезает и я даже скажу так… что ОНА ПОДХОДИТ по габаритным размерам и ЗАЩЕЛКИВАЕТСЯ на свои клипсы, но остаются дырки по краям, которые можно закрыть стандартной заглушкой разрезанной и подогнанной, тут всё ограничивается вашей фантазией. Выглядит это вот так:

    Для тех кто не может найти фишку на фару приоры… можно на крайний случай, как например у меня, т.к. у нас в городе не продаются разъем на фары на приору, приколхозить разъем от монтажного блока ваз 2110, оставив на нем 10 контактов и вынув один лишний, при этом необходимо отрезать или отломать часть разъема из которых были убраны провода, иначе фишка не влезет. В остальном подходит ровно и четко, но есть один очевидный недостаток, что собственно изначально понятно — разъем не герметичный. В принципе нанотехнологии позволяет воткнуть разъем в фару и обкрутить всё десятком слоев изоленты, что бы даже кислород туда не попадал, но это уже дело каждого.

    В общем корректор подключен, работает, дело осталось за малым… дождаться маски для линз и ангельские глазки для этих масок и можно будет смело ставить hella 3 в приоровские фары. Правда вот до сих пор задумываюсь о том как туда их впихивать… но это будет подгоняться по месту.

    Фары нового автомобиля правильно настроены заводом-изготовителем. Однако, в ходе эксплуатации может возникнуть ситуация, когда нужно выполнить регулировку направления пучков света фар. Для этого не обязательно обращаться к специалистам, отрегулировать фары не сложно своими руками. Рассмотрим особенности этого мероприятия на примере автомобиля Lada Priora.

    Регулировка фар

    Регулировка фар выполняется по схеме (ее нужно разместить на стене, например, гаража):

    • На экране проводим горизонтальную линию 1 на высоте, равной расстоянию от центра фар до пола.
    • Ниже ее на 65 мм проводим параллельную линию 2.
    • Наносим на экране вертикальные осевую линию 0 (расстояние от нее до центра левой и правой фар должно быть равным) и линии, соответствующие центрам фар (АЕ и BE).

    Автомобиль должен быть в снаряженном состоянии (полностью заправлен и без дополнительного груза). Проверьте давление в шинах.

    Проверка направления пучков света фар:

    1. Установить автомобиль на ровной горизонтальной площадке на расстоянии 5 метров от экрана.
    2. Положить на водительское сиденье груз массой 75 кг или попросить помощника сесть на сиденье.
    3. Установить переключатель корректора света фар в положение «О»
    4. Закрыть свет одной фары плотным материалом.
    5. Включить ближний свет фар и проверить расположение световых пятен на стене.
    6. Верхняя граница светового пучка должна совпасть с нижней горизонтальной линией, а место излома пучка (точка пересечения горизонтального и наклонного участков светового потока) — с вертикальной линией, соответствующей центру данной фары.

    Регулировка фар (шестигранник «на 6»):

    1. Регулятор №1 (расположенный ближе к оси автомобиля) изменяет положение светового пучка фары в вертикальной плоскости.
    2. Регулятор №2 (расположенный ближе к крылу автомобиля) изменяет положение светового пучка в горизонтальной плоскости.
    3. Поворачиваем шестигранником регуляторы, пока свет фар не будет отрегулирован.

    На видео показан пример, как отрегулировать фары Приоры вручную в полевых условиях:

    Регулировка ПТФ

    Начертите на экране горизонтальную полосу на 50 мм ниже, чем высота от противотуманных фар до земли. Световое пятно должно располагаться таким образом, чтобы верхняя граница на экране находилась на уровне отчерченной полосы. Регулировку осуществляем вращением регулировочного винта, который находится рядом с противотуманной фарой.

    Напомним, ранее мы рассказывали, как самостоятельно заменить лампы в фарах Приоры, а также установить ПТФ.

    Корректор фар — специальное устройство, предназначенное для поддержания установленной оси фар в неизменной позиции. Благодаря действию этого устройства, обеспечивается стабильность положения оптической оси, при изменении нагрузки или условий движения автомобиля.

    Корректировка направления светового потока предусмотрена во всех современных машинах. Исключением являются только старые авто. При изменении нагрузки на транспортное средство, к примеру, когда в машину садятся пассажиры, или в багажник кладется груз, луч света от фар смещается вверх. В результате, водители, которые движутся на встречных автомобилях, могут быть ослеплены.

    Чтобы не допустить аварийных ситуаций, производители машин устанавливают специальный корректор. С его помощью, водитель может менять направление луча. Но как быть, когда не работает корректор фар? Чем могут быть вызваны неисправности этого устройства, и какие действия предпринимать?

    Основные неисправности и варианты ремонта

    Если в машине не работает корректор фар, причин может быть несколько:

    • Вышел из строя датчик. При такой поломке, на приборной панели автомобиля, зажигается соответствующий сигнал. Причиной неисправности, как правило, является поломка кронштейна, из-за чего, от контроллера к управляющему модулю, может передаваться неправильная информация.
    • Ухудшение контакта между устройством и системой. Это может быть вызвано закисанием контактной группы, из-за чего снижается проводимость тока. Итог — корректор фар не работает.
    • Поломался настроечный механизм. Такая проблема характерна для отечественных автомобилей.

    Какие виды корректоров фар бывают, и как они работают?

    Принцип работы корректоров фар зависит от вида устройства. Здесь возможны следующие варианты:

    • Ручной регулятор. Такие узлы монтируются на автомобилях из бюджетного ценового сегмента. Регулирование производится, вручную, водителем машины, с помощью специального колеса или переключателя, смонтированного на приборной панели, в салоне авто. У такого колеса предусмотрена графическая или цифровая разметка, благодаря которой, выставляется положение фар и точный световой поток.

    Принцип действия регулятора прост. В момент прокручивания колесика, моторчик системы получает команду о необходимости корректировки позиции фар, после чего редуктор устанавливает требуемое положение. Отдельного внимания заслуживает и сам моторчик, выполненный в виде червячного редуктора. Благодаря действию последнего, происходит преобразование вращения электрического мотора в поступательное движение штока, который действует на фары машины.

    Электромеханический корректор фар отличается простотой конструкции и легкостью применения. Единственным минусом является тот факт, что отечественные автовладельцы применяют возможности устройства в редких случаях. В результате, другие водители испытывают неудобства, из-за ослепления светом фар, что повышает риск ДТП.

    • Автоматический корректор. Плюс такого устройства заключается в возможности регулирования положения светового луча в автоматическом режиме. Для выполнения настроечных работ, человеку за рулем не нужно производить никаких действий — система все делает сама. Процесс настройки производится с помощью моторчика, получающего информацию от контроллера. Применение такой системы возможно на всех автомобилях, в фары которых вмонтирован ксенон или галогенные лампы.

    Корректор фар на автомобиле

    В случае с ксеноном, применение корректора фар является обязательным, ведь неправильно настроенный световой поток может привести к ослеплению автовладельцев на встречных авто. В результате, страдает безопасность движения на дороге.

    Конструктивно устройство состоит из моторчика (исполнительный механизм), модуля управления и контроллеров, которые применяются для измерения дорожного просвета, в различных местах кузовной части автомобиля.

    Контроллер крепится на дне машины и работает в комплексе с подвеской, при помощи тяги. В случае изменения хода подвески, происходит передача усилия на ротор, с помощью тяги. Далее, ротор проворачивается и меняет магнитный поток. Величина изменения вычисляется управляющим модулем, в конкретный угол поворота фары. После этого, происходит передача импульса на двигатель, меняющий положение фар.

    Модуль поворота, при расчете угла изменения положения, базируется только на нескольких параметрах — угле наклона машины, а также скорости ее перемещения.

    Как установить корректор самостоятельно?

    Если, по какой-либо причине, не работает корректор фар, его необходимо снять, для ремонта, или произвести замену. На этом фоне, возникает вопрос, как правильно демонтировать, а впоследствии установить устройство на место.

    Алгоритм действий следующий:

    1. Демонтируйте и достаньте корректор электромеханического типа.
    2. Увеличьте технологическое отверстие, чтобы установить устройство. Эту работу требуется делать, если размеры устройства не соответствуют имеющимся отверстиям.
    3. Новое гнездо, для крепления корректора фар, закрепите с применением герметика или клея.
    4. Смонтируйте устройство, установив его в подготовленный проем.
    5. Ставьте контролер клиренса, который должен монтироваться сзади, на днище машины.

    Последним этапом проведите провод от датчика к устройству. Для этого, необходимо использовать имеющиеся трубки. Монтаж управляющего модуля производится в любом месте, а после, подключается к АКБ.

    Видео: Ремонт корректора фар на ВАЗ 2110

    Если видео не показывает, обновите страницу или нажмите здесь

    Видео: Замена корректора фар ВАЗ 2110, 2111, 2112

    Если видео не показывает, обновите страницу или нажмите здесь

    Парни хелп!не работает корректор фар!в чем может быть проблема?

    пацаны,такая беда,не работает корректор фар,купил новый мус,и все равно не работает. В чем причина может быть.

    Гидрокорректор фар ВАЗ 2114: принцип работы и замена

    Любой современный автомобиль нуждается в диагностике и ремонте. Состояние подвески, загруженность автомобиля и некоторые другие факторы оказывают значительное влияние на направление и наклон светового потока. Гидрокорректор фар ваз 2114 поможет исправить негативные последствия, связанные с нарушениями свечения фар.

    Это особенно важно на шоссе, ведь неправильно настроенные фары могут светить не на дорогу, а прямо в глаза водителей встречных автомобилей, что может привести к аварии. Для того, чтобы недопустить подобного сценария развития событий, следует следить за техническим состоянием световых приборов и вовремя проводить все необходимые профилактические процедуры.

    Важность грамотной установки фар

    Не меньшее значение занимает и грамотная установка и регулировка световых приборов. К примеру, фары загруженного автомобиля лучше опустить несколько ниже, чем обычно. Подобным способом можно направить световой поток не в небо, а на дорогу. Данный метод позволит избежать ослепления встречных автомобилей и обеспечит надлежащее освещение дороги.

    Если же машина ничем не загружена, то фары следует немного приподнять. Световое оборудование является достаточно чувствительным и сложным в настройке, поэтому эту работу лучше всего поручить квалифицированным специалистам, которые обладают большим опытом настройки фар.

    Как работает гидрокорректор

    Что представляет собой данное устройство, для чего оно нужно и каков его принцип работы?

    Гидрокорректор фар — это цельное устройство, предназначенное для того, чтобы менять положение луча света путём уменьшения или увеличения давления жидкости, находящейся внутри патрубков. Корректор фар Ваз 2114 имеет особую конструкцию. В этой модели Ваз корректор обладает неразъёмным видом, а это значит, что отремонтировать его практически невозможно. Если он сломается, то придётся приобрести новые элементы и как можно точнее отрегулировать световые приборы по норме.

    Устройство фары ваз 2114

    Конструкция гидрокорректора на данной модели выглядит следующим образом:

    1. Главный цилиндр находится под панелью приборов.
    2. Рабочие цилиндры небольших размеров крепятся прямо под фарами. Именно эти устройства используются для поднятия фар на ВАЗ 2114.
    3. Рабочая жидкость, используемая в автомобиле, имеет стойкость как к высоким температурам, так и к низким.
    4. Ещё один элемент конструкции гидрокорректора — это трубопроводы. Они содержат рабочую жидкость, а закрепляются специальными хомутами.

    Интересно знать. В обычном состоянии корректор функционирует при высоком давлении. Для того, чтобы направить свет фар вниз, давление понижается. После этого опускается и оптика. Подобный принцип действия устройства означает, что во время работы оно находится под крайне высоким давлением. Если же возникают перепады температуры, то возможна утечка рабочей жидкости. После этого корректор фар также выйдет из строя.

    Принцип действия

    Для того, чтобы настроить положение фар, водителю следует повернуть специальную рукоять, находящуюся в салоне. Именно она позволяет управлять давлением в трубопроводах корректора. Для того, чтобы опустить фары, следует повернуть ручку вниз. Это простая система управления, однако даже она может сломаться. Что же делать, если корректор оказался неисправен?

    Ремонт или замена гидрокорректора ваз 2114 собственными силами

    Если гидрокорректор фар вышел из строя, то необходимо как можно скорее установить причину неисправности. Возможно, что получится починить устройство собственными силами.

    Для того, чтобы проверить работоспособность гидрокорректора фар, следует:

    1. Осмотреть состояние трубок и резинок. Даже небольших подтёков быть не должно.
    2. Если никаких подтёков обнаружено не было, то следует обратить внимание на состояние рабочих цилиндров. Для этого необходимо измерить ход каждого штока. В обычных условиях он составляет от 6.5 до 7.5 мм.
    3. В случае, если подобные диагностические мероприятия не помогли восстановить работоспособность гидрокорректора фар, то придётся заменить целый механизм. Дело в том, что ремонт фары ваз 2114 не предусмотрен производителем, поэтому сломанный прибор проще всего заменить новым.

    Причины неисправности гидрокорректора

    Одна из самых вероятных причин поломки кроется в попадании жидкости, которая вытекает из цилиндра при появлении трещины на резине уплотнителя. В подобной ситуации часто заклинивает поршни, а угол фар меняется и отрегулировать его с помощью рычагов становится невозможно. В некоторых случаях всё дело в неисправности непосредственно самого регулировочного рычага. Для того, чтобы избавиться от этих проблем, придётся заменить все сломанные детали.

    Важное замечание! В случае, если на автомобиле установлен электронный корректор, то возможная поломка может быть связана с контактным соединением. Бывает и так, что сбой в работе связан с креплением кронштейна устройства.

    Монтаж нового устройства

    Для того, чтобы установить новый гидрокорректор фар, нет необходимости ехать на СТО. Сделать это достаточно просто, поэтому можно сэкономить время и деньги, если провести монтаж своими руками. Для того, чтобы начать, потребуется наличие плоской отвёртки и удлинителя, имеющего накидную головку.

    После того, как эти инструменты найдены, следует перейти к выбору гидрокорректора.

    Сегодня на рынке можно найти множество самых разнообразных моделей:

    • гидравлические, функционирующие из-за давления поршней и жидкости;
    • электрические;
    • автоматические, способные самостоятельно регулировать уровень фар.

    Самые дешёвые из них — это гидрокорректоры. Единственный их недостаток заключается в частых поломках.

    Итак, для того, чтобы постановить новый гидрокорректор, следует снять старый. Сделать это может каждый, если руководствоваться простейшей инструкцией, которая представлена ниже по тексту.

    1. Для начала необходимо найти все хомуты, закрепляющие трубопроводы с жидкостью. Их потребуется снять. Для этого нужно отвернуть все болты.
    2. После этого следует вернуться в кабину и аккуратнейшим образом снять вращающуюся ручку с посадочного места. В данном случае вращающаяся ручка располагается на основном цилиндре.
    3. Теперь пришло время снять и основной цилиндр. Сделать это можно с помощью болтов. Все болты (на которые крепится цилиндр) необходимо открутить и снять.
    4. Когда болтов больше не осталось, можно начать снимать цилиндры с фар. Вытащить их проще всего прямо через салон автомобиля. На этом всё!

    Поставить новый гидрокорректор так же просто, как и снять старый. Для этого все перечисленные действия следует провести в обратном порядке, однако перед этим надо заменить уплотнительное кольцо. Когда новое устройство будет успешно установлено, следует проверить всю систему.

    Предупреждение! В случае, если систему вовремя не проверить на работоспособность, то во время движения лучи света могут быть направлены в глаза водителям встречных автомобилей, а не на дорожное полотно. Это может привести к ДТП. Для того, чтобы недопустить подобного сценария, следует заранее проверить работу световых приборов.

    Полезное видео

    Дополнительную информацию о гидрокорректоре фар вы сможете почерпнуть из видео ниже:



    Заменить гидрокорректор действительно просто. Лучше всего не пытаться ремонтировать эту важную деталь, а сразу же заменить её на новую.

    0 0 голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
