Центральный замок ВАЗ-2110 устройство системы, схемы и ремонт

Центральный замок ВАЗ-2110 устройство системы, схемы и ремонт

ВАЗ 2110 Система центрального замка

12.21. Система центрального замка

ОБЩИЕ СВЕДЕНИЯ

1. Блок предохранителей N2 (Предохранитель АМ1)
2. Замок зажигания
(Выключатель сигнальной лампочки)
3. Контрольное реле замков дверей

Система состоит из выключателей, приводов и соединительных проводов.

Диагностика обычно ограничена проверкой соединений проводов и приводов на наличие
мелких неисправностей, которые легко устранить.

Таблица подключения тестера
и проводимости главного блока выключателей системы центрального замка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Система центрального замка использует двусторонние
соленоиды для замыкания и отмыкания замков дверей. Выключатели замков
имеют два рабочих состояния: Замкнуто (Lock) и Открыто (Unlock). Эти
выключатели приводят в действие реле, которое в свою очередь подает
напряжение на соленоиды замков дверей. В зависимости от того, какой
сигнал посылается на реле, оно меняет свою полярность, позволяя обеим
частям цепи иметь положительное или отрицательное напряжение.
2. Всегда, прежде всего, проверяйте защиту электрической
цепи. На некоторых автомобилях используются вместе автоматические
выключатели и предохранители.
3. Переключите выключатели в оба положения
(Lock и Unlock) при выключенном двигателе. Прислушайтесь к слабому
щелчку срабатывающего реле.
4. Если вы не услышите щелчка, проверьте присутствие
напряжения на выключателях. Если напряжение присутствует, проверьте
провода между блоком предохранителей и выключателями на наличие коротких
замыканий или разрывов.
5. Если напряжение присутствует, но щелчка не
слышно, проверьте выключатель на проводимость тока. Замените выключатель,
если он не проводит ток ни в одном из положений (см. табл.
Таблица подключения тестера и проводимости главного блока выключателей системы
центрального замка).
6. Если выключатель проводит ток, но реле не
щелкает, проверьте провода между выключателем и реле. Восстановите
соединение, если в цепи есть разрыв.
7. Если реле получает питание от выключателя,
но не посылает его на соленоиды, проверьте надежность заземления корпуса
реле. Если заземление корпуса реле в порядке, замените реле.
8. Если работают соленоиды всех замков, кроме
одного, снимите панель отделки с той двери (см. подраздел
11.12) и проверьте наличие напряжения на соленоиде при
включении/ выключении выключателя замка. На одном из проводов должно
быть напряжение, когда выключатель находится в положении замкнуто;
второй провод должен быть под напряжением, когда выключатель находится
в положении отомкнуто.
9. Если на неработающем соленоиде присутствует
напряжение, замените его.
10. Если на неработающем соленоиде отсутствует
напряжение, проверьте провод между соленоидом и реле на наличие разрыва.
Предупреждение

Зачастую провода
ломаются в той части жгута проводов, который расположен между кузовом
и дверью (постоянное открытие и закрытие двери приводит к накоплению
в проводах усталости и, в конечном счете, к разрыву проводов).

Реле центрального замка ВАЗ 2112 где находится

Уважаемые посетители сайта “Автомобили”! Будем вам очень благодарны за комментарии к видео ролику “Реле центрального замка ВАЗ 2112 где находится”, для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

к коричневому и синему проводу в блоке цз идет как? куда чисто белый и куда бело-черный?

купил себе примерно такой же блок начал подключать провода которые идут на приводы замков начинают плавится в чем может быть причина может кто знает? помогите плиз

А ты не пробовал родной блок убрать а вместо него поставить эту приблуду?Зачем тебе их 2?

Братан Китай ruS во первых подпись на канал, и желаю тебе удачи и процветания каналаИ хотел бы узнать после подключения как на видео все норм работало?От ключа тоже цз работал?

Отличное видеовсе ясно и понятно очень помогло, спасибо

Поставил тоже, по твоей схеме. Смотри когда ты на штатном блоке управления цз провода подключаешь на открытие закрытие попробуй один из них припаять, а другим коротить. у меня получалось при каждом контакте срабатывал цз. по этому когда нажимаешь закрыть уже в закрытом положении она открывается. Пробовал кстати подключать напрямую, те. плюс с прикуривателя минус с корпуса двери, провода на актуатор сразу. Вот тогда все работало как часики, при закрытом положении, нажимаешь на брелке закрыть, и ничего не происходит. Но пришлось отказаться от такого варианта ибо провода из двери тащить сплошное мучение. Твоя схема работает, но что-то страшновато, боюсь коротнет вся эта китайская приблуда, и будет фаер шоу

почему с ключа открыть неможешь?

Могу , но только водительскую и пассажирскую с ключа, функция родного цз отсутствует

можно ли подключить в сеть 24в?

Инструкция по установке

Схема подключения системы

Установка центрального замка в свой автомобиль осуществляется таким образом:

Сначала нужно отключит АКБ и демонтировать обшивку дверей авто и произвести демонтаж стеклоподъемников. Сделав это, вам необходимо выбрать место для монтажа активатора

Монтаж этого элемента производится в любом положении, важно, чтобы для работы устройства было много места, чтобы свободно могла проходить тяга. Также следует учитывать, что тяга должна быть подключена наиболее удобно.
Крепить активатор нужно на наиболее ровной поверхности

Если вы допустите даже небольшой перекос, который может случиться в результате фиксации устройства на неровной поверхности, это может вызвать затруднения в работе валов шестерен. При монтаже устройства нужно будет применять шайбы либо втулки, это позволит обеспечить выравнивание поверхности. В том случае, если элемент попадает в отверстие в металле двери, в комплекте к активатору должна идти специальная пластина, используйте ее.
Поскольку конструкция у дверей «десяток» своеобразная, саму тягу перед установкой необходимо правильно согнуть. Сам угол сгиба должен быть минимальным и желательно — наиболее четким. В том случае, если угол будет приближен к самой дуге либо расстояние от тяги до фиксатора элемента будет слишком большим, в работе ЦЗ возникнут проблемы. Система будет не увеличивать мощность для перемещения тяги, а отдавать это усилие на то, чтобы преодолеть изгиб дуги.
Поле установки этого элемента производится укладка проводов от каждой двери к тому месту, где будет установлен блок управления. Провода необходимо укладывать в нижней части дверей, чтобы они не подвергались воздействию со стороны стеклоподъемников и других движущихся компонентов кузова. В местах соединения провода нужно хорошо изолировать, в противном случае влага может спровоцировать замыкание системы. Для укладки проводки между дверями и кузовом есть специальные резиновые гофры — провода нужно провести через них. При прокладке проводов в двери убедитесь, что при закрывании их не переломает.
Следующим этапом будет установка блока. Как правило, блок ставится либо за центральной консолью, либо в двери авто. Нужно учитывать, что блок должен находиться в труднодоступном месте для злоумышленника, но при этом это место должно быть сухим и защищенным от влаги. Поэтому, если вы решили ставить блок ЦЗ в дверь, то внизу его ставить ни в коем случае нельзя, поскольку здесь обычно скапливается влага и грязь. Через какое-то время эксплуатации эти факторы приведут к тому, что блок не сможет нормально работать
Также при установке блока обратите внимание на то, что его работе не должны мешать стеклоподъемники, да и сам блок не должен мешать им.
После установки блока производится подключение проводки, для этого используется схема подключения центрального замка ВАЗ 2110, которая должна идти в комплекте с системой. После подключения проверьте, правильно ли работает ЦЗ
Если соленоиду будет не хватить усилия для открытия тяг, нужно найти причину и избавиться от неисправности (автор видео — канал ПРОСТЫЕ ШТУКИ).

Принципиальная работа центрального замка

  • Разблокировка производится путем открывания ключом замка водительской двери.
  • В конструкции предусмотрено производить разблокировку остальных дверей пассажирами по своему усмотрению.

Центральный замок не закрывает двери

  • Каждая дверь ваз обеспечена отдельно смонтированными моторедукторами, с подсоединением к тягам блокировки.
  • Редуктор состоит из электродвигателя с постоянным током, а возбуждение производится постоянными магнитами с приводом в действие шестерен рейки.
  • В конструкции моторедуктора с водительской стороны предусмотрен переключатель, который срабатывает при нажатии фиксатора блокировки или от поворота ключа в замке двери.
  • При замыкании контактов включателя сигнал поступает на электронный блок управления и происходит включение в работу всех расположенных в дверях моторедукторов.
  • Они приводят в действие тяги, которые в свою очередь производят рычагами блокировку/разблокировку дверей.
  • Конструкция блока управления предусматривает автоматическую разблокировку всех замков дверей во время дорожно-транспортного происшествия (удара об препятствие).

Причины выхода из строя и их исправление

Если центральный замок вышел из строя, не работает, надо провести проверку:

  • предохранителя(см. Ваз 2110: как проводится замена предохранителей);
  • проводов, разъемов;
  • центрального блока управления;
  • работу моторедукторов.

Примечание: вышедший из строя блок управления и моторедукторы ремонту не подлежат, поэтому их необходимо заменить новыми агрегатами.

  • При поломке центрального замка необходимо сразу производить его ремонт.
  • Причину выхода его из строя выявить не сложно и провести ремонт самостоятельно во многих случаях не составит большого затруднения.
  • При выявлении причин более конструктивного характера, необходимо проводить замену его деталей в сборе.

Полная конструкция центрального замка состоит из:

  • активатор – электропривод;
  • электрических клемм проводов;
  • тяг приводов.

Подключение центрального замка

Поломка замка чаще всего объясняется выходом из строя мелких деталей. Электропривод устанавливается от различных поставщиков. Детали могут нести в себе небольшие отличия в прилагаемых усилиях и особенностях конструкций. Но работа, производимая ими, не несет больших отличий.

Центральный замок на ВАЗ 2110

Центральный замок ваз 2110.

Установка главного реле центрального замка.

Установка центрального замка на ваз 2104.

Сколько стоит редуктор заднего моста на ваз 2106.

кнопки центрального замка на ваз 2110.

При установке центрального замка на ВАЗ 2106, можно пойти двумя путями.

Центральный замок ваз 2110 фото.

Центрального замка ваз 2110.

Центральный замок не закрывает все двери ваз 2110.

Центральный замок ваз 2110.

Центральный замок не закрывает двери.

Центральный замок ваз 2110.

Ваз 2111 ремонт центрального замка эл схема.

…приоровских регулировка электрозеркал, управление центральным замком, по…

…при этом не тянуть новые провода из всех дверей.Машина ваз2114 2005…

Центральный замок ваз 2109.

дополнительный активатор центрального замка ВАЗ 2110.

Центральный замок состоит из входных датчиков, блока управления и исполните…

Центральный замок ваз 2110 своими руками.

Сигнализация и Центральный замок, Как все это поставить без особых хлопот.

Схема установки центральных замков на ваз 2107.

Как поменять салонный фильтр на полПочему нельзя оставлять ребенка одного в…

5. Ключом TORX Т40 отворачиваем два винта крепления замка.

Центральный замок ваз 2110.

Схема замок ваз.

Установка центрального замка своими руками.

Установка центрального замка.

Заклинил центральный замок задних дверей ваз 2110.

Схема: 6 – Блок предохранителей/реле; 102 – Переключатель дверного замка; 1…

Замена замка зажигания на ВАЗ-2110.

Центральный замок ваз 2110 открывается и закрывается.

Электроприводы замков дверей.

ставьте на водительскую дверь пятипроводной актуатор, хотите допкнопкой – с…

Электроприводы замков дверей.

Скажу сразу, что если у вас новые дверные замки(механизмы) то проблем с уст…

Контакты на кнопки птф ваз 2110.

Замена включателя дверного замка.

Блок управления ЦЗ находиться в центральной консоли,там где контроллер,в от…

Установка кнопки центрального замка на Ваз 2110.

Центральный замок на ваз 2107 своими руками.

как открыть дверь ваз2112 заклинил замок.

центральный замок схема ваз 2110.

кнопки показана на схеме… центральный замок уже закрыт).

На Украину не будут поставляться. перестал работать центральный замок.

схема блока предохранителей ваз-2110.

20 августа 2003 По электрической схеме цепи центрального замка защищены пре…

установка центрального замка своими.

Блок центрального замка ВАЗ 2110.

Lada 2115 230 жемчуг.

печки ваз 2110 – Автоспорт, ремонт автомобилей, тюнинг.

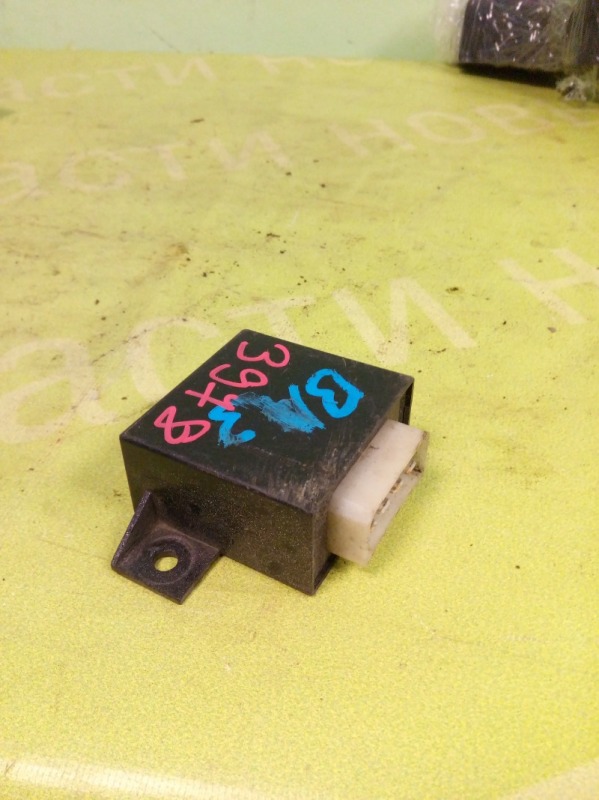

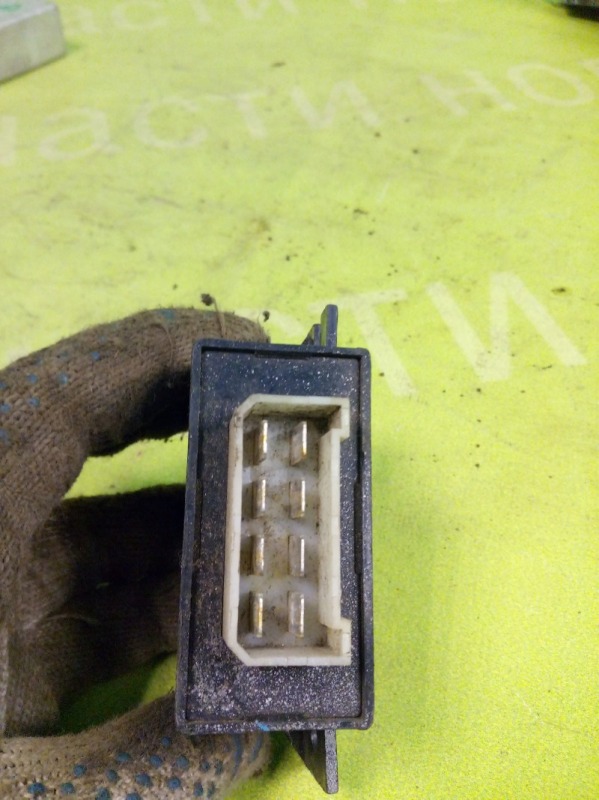

Реле центрального замка на ВАЗ 2108-2110 8 выходов, model: 21093-6512010-01…

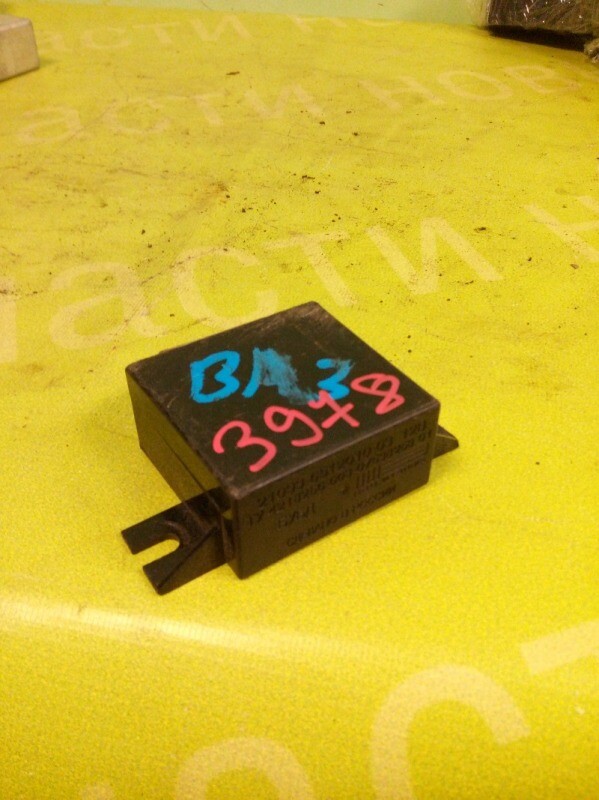

Блок управления ВАЗ-21093 блокировкой замков дверей ИТЭЛМА

Артикул: 21093-6512010-03

Москва, Хабаровская ул.1 шт.
Сабурово1 шт.
Москва, Кетчерская ул.4 шт.

Данные обновлены: 21.08.2021 в 07:01

Москва, Хабаровская ул.1 шт.
Сабурово1 шт.
Москва, Кетчерская ул.4 шт.

Данные обновлены: 21.08.2021 в 07:01

  • Параметры и характеристики
  • Наличие (6)
  • Применяемость (23)
  • Описание
  • Категории товара

Характеристики

Код для заказа031707
Артикулы
Каталожная группаКузов, ..Замок центральный
Ширина, м0.1
Высота, м0.05
Длина, м0.105
Вес, кг0.09

Параметры

Бренд (ТМ)ИТЭЛМА
Блоки управлениязамками дверей
ПроизводительИТЭЛМАНПП

Территория отгрузки

Другие склады и магазины партнера

+7 (495) 660-51-64
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (495) 664-23-36
OlegNB@autoopt.ru
Пн-Пт: с 9:00 до 20:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

+7 (343) 384-56-25
EKBsale@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн: с 8:30 до 18:00, Вт-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

С этим товаром покупают

На складах : 4 шт.

На складах : 1 шт.

Артикул: Vigilant А-5

На складах : 3 шт.

На складах : 8 шт.

На складах : 30 шт.

На складах : 55 шт.

На складах : 158 шт.

На складах : 776 шт.

На складах : 80 шт.

На складах : 61 шт.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Мы открыты к сотрудничеству, принимаем заказы на любой объем продукции.

Полное или частичное использование любых материалов или их копирование разрешено только с письменного согласия администрации сайта.

Расположение блока ЦЗ

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 4

1 Тема от KoSmAs 2008-12-08 07:52:34 (2008-12-08 10:11:45 отредактировано [email protected])

  • KoSmAs
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2008-11-10
  • Сообщений: 35
  • Репутация : [ 0 | 0 ]
Тема: Расположение блока ЦЗ

Всем добрый день!

Кто знает где в 2109 установлен блок центр замка.

2 Ответ от kaZak 2008-12-08 08:37:52

  • kaZak
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2008-11-12
  • Сообщений: 360
  • Репутация : [ 0 | 0 ]
Re: Расположение блока ЦЗ

У меня он стоит в коробочке, слева под торпедой, за рычагом открытия багажника. Там под ковролином он и должен быть. У меня машина 2002 года, уже с завода с ним была, поэтому там скорее всего и должен быть.

3 Ответ от KoSmAs 2008-12-08 10:51:18

  • KoSmAs
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2008-11-10
  • Сообщений: 35
  • Репутация : [ 0 | 0 ]
Re: Расположение блока ЦЗ

У меня он стоит в коробочке, слева под торпедой, за рычагом открытия багажника. Там под ковролином он и должен быть. У меня машина 2002 года, уже с завода с ним была, поэтому там скорее всего и должен быть.

Ты наверное говоришь про евро панель! А у меня не евро, обычная девяточная высокая панель. Машина тоже 2002 года

4 Ответ от maxx_shpil 2008-12-10 17:28:45

  • maxx_shpil
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2008-11-10
  • Сообщений: 111
  • Репутация : [ 0 | 0 ]
Re: Расположение блока ЦЗ

У меня он стоит в коробочке, слева под торпедой, за рычагом открытия багажника. Там под ковролином он и должен быть. У меня машина 2002 года, уже с завода с ним была, поэтому там скорее всего и должен быть.

Ты наверное говоришь про евро панель! А у меня не евро, обычная девяточная высокая панель. Машина тоже 2002 года

Нет, именно под высокой панелью с 2002 года в люксовой комплектации ставили блок ЦЗ. Снимаешь облицовку с колонки и саму колонку, если есть, и там на стойке на двух шпильках висит блочок. Это и есть блок ЦЗ. На нем еще номер типа 21093-6512010.

Сообщений 4

Чтобы отправить ответ, вы должны войти или зарегистрироваться

На сайте представлена справочная и техническая документация по ремонту и обсулуживанию, обзоры серийных и тюнигованных автомобилей, а также статьи и новости.
Сайт является клубом владельцев автомобилей ВАЗ линейка Samara: 2108, 2109, 21099, 2113, 2114, 2115.

21093651201003 Блок центрального замка ВАЗ 2109 21093-6512010-03

Доставка по России и СНГ

Стоимость доставки в ваш город рассчитывается индивидуально.

Пункты выдачи СДЭК

Выберите город чтобы посмотреть ближайшие пункты выдачи СДЭК. Показать города.

  • Барнаул
  • Волгоград
  • Воронеж
  • Екатеринбург
  • Казань
  • Краснодар
  • Красноярск
  • Москва
  • Нижний Новгород
  • Новосибирск
  • Пермь
  • Ростов-на-Дону
  • Самара
  • Санкт-Петербург
  • Уфа
  • Хабаровск
  • Челябинск
  • другой город

Подробное описание

Оригинальный номер: 21093-6512010-03
21093-6512010-03, 21093651201003

21093651201003 Блок центрального замка ВАЗ 2109 21093-6512010-03 бу

Блок управления центральным замком проверен исправный. СОСТОЯНИЕ НА ФОТО. ИТЭЛМАА БУ

Параметры

Оригинальный код21093-6512010-03
Название запчастиБлок центрального замка
МаркаВАЗ
Модель2108

Отзывы iZAP24

Отзывы наших клиентов, по выполнению их заказов.

Заказ JG-144706

Якин Игорь Викторович — 26 Августа 2021
Россия
RU056205590 (DPD)

Ответ:
Здравствуйте,
В первую очередь, хотим Вас поблагодарить за выбор iZAP24, а также за то, что нашли время оставить положительный отзыв.
Нам очень приятно. Надеемся, что вы обратитесь к нам снова!
Желаем Вам всего наилучшего!
С Уважением, команда iZAP24

Заказ BR-911682

Мангадаев Юрий Николаевич — 25 Августа 2021
Россия, Улан Удэ
1269986198 (СДЭК)

Ответ:
Здравствуйте,
В первую очередь, хотим Вас поблагодарить за выбор iZAP24, а также за то, что нашли время оставить положительный отзыв.
Нам очень приятно. Надеемся, что вы обратитесь к нам снова!
Желаем Вам всего наилучшего!
С Уважением, команда iZAP24

Заказ AX-203851

Миронов Эрнест — 25 Августа 2021
Беларусь, Могилев
1269730211 (СДЭК)

Ответ:
Здравствуйте,
В первую очередь, хотим Вас поблагодарить за выбор iZAP24, а также за то, что нашли время оставить положительный отзыв.
Нам очень приятно. Надеемся, что вы обратитесь к нам снова!
Желаем Вам всего наилучшего!
С Уважением, команда iZAP24

Заказ MC-607581

Нащекин Олег Анатольевич — 23 Августа 2021
Россия
1269892529 (СДЭК)

Ответ:
Здравствуйте,
В первую очередь, хотим Вас поблагодарить за выбор iZAP24, а также за то, что нашли время оставить положительный отзыв.
Нам очень приятно. Надеемся, что вы обратитесь к нам снова!
Желаем Вам всего наилучшего!
С Уважением, команда iZAP24

Заказ YB-192093

Сурконт Петр Антонович — 24 Августа 2021
Беларусь, Бобруйск
1269683400 (СДЭК)

Заказ YJ-379651

Светлана — 25 Августа 2021
Россия, Ростов-на-Дону
1269239633 (СДЭК)

Заказ KL-474072

Попов Александр Николаевич — 23 Августа 2021
Россия
1269089768 (СДЭК)

Ответ:
Здравствуйте,
В первую очередь, хотим Вас поблагодарить за выбор iZAP24, а также за то, что нашли время оставить положительный отзыв.
Нам очень приятно. Надеемся, что вы обратитесь к нам снова!
Желаем Вам всего наилучшего!
С Уважением, команда iZAP24

Заказ MS-216443

Михаил — 26 Августа 2021
Россия
272-1059039 (КИТ)

Груз соответствует описанию, смутило то что плохая обратная связь (задаешь вопрос, в ответ тишина)

Ответ:
Здравствуйте,
В первую очередь, хотим Вас поблагодарить за выбор iZAP24, а также за то, что нашли время оставить положительный отзыв.
Нам очень приятно. Надеемся, что вы обратитесь к нам снова!
Желаем Вам всего наилучшего!
С Уважением, команда iZAP24

Заказ KN-424906

Поздняков Дмитрий Владимирович — 24 Августа 2021
Россия
1268860724 (СДЭК)

Ответ:
Здравствуйте,
В первую очередь, хотим Вас поблагодарить за выбор iZAP24, а также за то, что нашли время оставить положительный отзыв.
Нам очень приятно. Надеемся, что вы обратитесь к нам снова!
Желаем Вам всего наилучшего!
С Уважением, команда iZAP24

Заказ SL-526201

Тарасов Артем Олегович — 24 Августа 2021
Россия
1269101995 (СДЭК)

Ответ:
Здравствуйте,
В первую очередь, хотим Вас поблагодарить за выбор iZAP24, а также за то, что нашли время оставить положительный отзыв.
Нам очень приятно. Надеемся, что вы обратитесь к нам снова!
Желаем Вам всего наилучшего!
С Уважением, команда iZAP24

Заказ DP-258638

Борисов Евгений Аркадьевич — 18 Августа 2021
Россия
1268878705 (СДЭК)

Заказ PD-506182

симанов владимир леонидович — 24 Августа 2021
Россия
1269009314 (СДЭК)

Заказ FO-634407

Гузев Игорь Александрович — 20 Августа 2021
Россия, Ростов-на-Дону
1268260604 (СДЭК)

Ответ:
Здравствуйте,
В первую очередь, хотим Вас поблагодарить за выбор iZAP24, а также за то, что нашли время оставить положительный отзыв.
Нам очень приятно. Надеемся, что вы обратитесь к нам снова!
Желаем Вам всего наилучшего!
С Уважением, команда iZAP24

Заказ RS-702138

Гузев Игорь Александрович — 21 Августа 2021
Россия, Ростов-на-Дону
1268338535 (СДЭК)

Заказ VR-673813

Супрун Дмитрий — 15 Августа 2021
Россия
1268366916 (СДЭК)

Найдено по коду: 21093651201003

Поиск по оригинальным номерам: 21093-6512010-03 21093651201003

ВАЗ 2108

Интернет-магазин iZAP24 начал свою работу в 2019 году и специализируется на доставке с Европейских авто разборов контрактных автозапчастей для иномарок (в том числе у нас можете купить б/у 21093651201003 Блок центрального замка ВАЗ 2109 21093-6512010-03 ) по России и всему миру. Ответы на большинство частых вопросов (гарантии, доставка, оплата) наших покупателей вы найдёте в блоке «информация».

Информация

Поиск запчастей

Популярные категории

Звоните нам:
8 (962) 574-24-24 (многоканальный)

Все контакты
пн-сб / с 9:00 до 20:00 по MSK, вс — выходной


iZAP24 © 2021. Политика конфиденциальности 135 ms.

Ставим сигнализацию на ВАЗ 21099

В процессе установки системы сигнализации на машине своими руками нет ничего особо сложного. Главное чтобы вы имели определенные навыки в электричестве и чтении электросхем.

Установка сигнализации на ВАЗ 21099

Перечень оборудования, материалов и приспособлений которые могут понадобиться в процессе установки системы сигнализации на автомобиль:
1. В первую очередь требуется сама система сигнализации.
2. Специальный блок управления центральным замком.
3. Активаторы дверей в количестве четырех штук.
4. Нейлоновые стяжки, ими комплектуется система сигнализации.
5. Могут потребоваться клеммы по типу МАМА-ПАПА.
6. Паяльник с необходимыми реактивами. Установка системы сигнализации на автомобиль может обойтись и без использования паяльника, но пайка гораздо прочнее и надежнее, нежели скрутки проводов.
7. Мультитестер и контрольная лампочка.
8. Кусачки.
9. Изоляционная лента.
10. Термоусадка
11. Газовый балончик и пистолет или зажигалка.
12. Нож строительный для зачистки проводов.
13. Набор отверток для снятия облицовки и декоративных накладок в салоне автомобиля.
14. Дрель для установки системы сигнализации под капотом.
15. Специальные клещи для очистки проводов проводки от изоляции.
Изучите схему и инструкцию прилагаемые к системе сигнализации.

Инструкция к сигнализации

После того как изучите схему отключите клемму массы от аккумуляторной батареи. Спланируйте где расположить основной блок системы сигнализации. Можно расположить прямо под приборной панелью, но имейте в виду то, что контактные колодки располагаются с обеих сторон блока. Это приводит к тому, что провода подключаются к клемным колодкам блока, имея большой изгиб, а это способствует перетиранию изоляции и к возможности возникновения короткого замыкания. Оптимальным будет размещение блока под торпедой.

После этого возьмите многопроводный кабель и разделите его на косы в следующем порядке:
Коса, предназначенная для заведения под козырек — за приборную панель. В эту косу входят провода зелено-черного, зелено-желтого, серо-черного, оранжево-фиолетового цветов.
Коса для заведения под торпеду включает провода черного, сине-черного, оранжево-белого, черного и синего цветов.
Коса для заведения под капот состоит из проводов серого, оранжево-серого и черного цветов.
Оставшиеся провода других расцветок лучше всего будет обрезать, а концы заизолировать.
Клемная колодка главного блока системы сигнализации имеет черную петлю. При установке требуется перерезать ее. Это нужно чтобы сигнализация поняла, что у вас на автомобиле установлена механическая коробка передач, это нужно для нормального запуска двигателя дистанционно.

После разведения проводов на косы осуществляется сама установка системы сигнализации.
Крепится антенна сверху в левом углу лобового стекла автомобиля. Провод от антенны аккуратно прячется под обшивкой потолка авто, а далее под панелью стойки.
Крепится концевик капота. Иногда его приходится срезать практически заподлицо, в противном случае капот может не закрываться. После этого устанавливается концевик багажника. Когда работы с концевиками багажника и капота закончены, устанавливается светодиод. Лучшее место его установки — нижняя часть накладки левой стойки лобового стекла автомобиля. Сирену устанавливаем рядом с правой стойкой. Датчик температуры крепится с использованием стяжки из нейлона к патрубку расширительного бачка. Крепить датчик на двигатель не стоит, так как высокая температура способна его повредить. Оптимальное расположение датчика удара — передняя левая стойка кузова.


После того как закреплены все элементы системы сигнализации можно переходить к подключению.
Подключение системы под капотом.
Через проставку корректора фар протягивается оранжево-серый, черный и серый провода. Оранжево-серый подключают к концевику капота, серый провод для подключения к сирене, кроме этого провода, помните о проводе на массу. Температурный датчик подключают следующим образом: оранжево-серый провод соединяют с проводом концевика капота, при этом черный провод соединяется с черным проводом, который спарен с оранжево-серым проводом концевика.
Подключение под приборной панелью.
Подключение осуществляют к приборной панели в таком порядке:
К указателям поворотов крепится зелено-желтый провод, подключаемый к проводу сине зеленого цвета белой колодки, зелено-черный крепится к проводу синего цвета на красной колодке.
К тахометру подключается серо-черный провод от коричнево-красного красной колодки. После подключения не забудьте провести перепрограммирование контроля работы двигателя. Дело заключается в том, что заводское программирование — по напряжению, а требуется по тахометру.
К концевику ручника:
оранжево-фиолетовый провод крепится к коричнево-синему проводу красной колодки. При креплении проводов не забудьте в разрыве впаять диод, который анодом развернут в сторону лампочки ручника


Под торпедой: провод черного цвета крепится к массе. Удобнее всего крепить его на рулевую колонку, сине-черный провод крепится к концевику двери водителя, оранжево-белый провод крепится к концевику багажника, желто-черный крепим к соленоиду багажного отделения.

Спасибо за подписку!

Синий провод можно использовать на свое усмотрение. При помощи него можно запитать, например декоративную подсветку для которой придется установить дополнительное реле. Для крепления пакета рыле желательно сделать специальное крепление.

Держатели под реле, очень удобное решение

Если вы планируете использовать все каналы сигнализационной системы желательно изготовить самостоятельно крепление для множества реле, которые придется вам подключать к системе.

Схема ВАЗ 2109 карбюратор и инжектор

Схема ВАЗ 2109 — тема этой статьи. Здесь расположена электрическая схема подключения ваз 2109 к различным электрическим устройствам. При подключении этих устройств образуются локальные схемы. Это схема зажигания ваз 2109, схема проводки ваз 2109 и схема замка зажигания ваз 2109. В этой статье приведено определение, что такое общая электрическая схема ВАЗ 2109. К всем схемам прилагается полное описание ее составляющих элементов. Эти устройства расположены с своими внутренними схемами. Они дают возможность быстро и правильно подключить данный элемент к электрической схеме ВАЗ 2109

  • 1 — Версии ВАЗ 2109
  • 2 — Электрическая схема ВАЗ 2109
    • 2.1 — Передняя часть электрической схемы ВАЗ 2109
    • 2.2 — Задняя часть электрической схемы ВАЗ 2109
    • 2.3 — Объединенная электрическая схема ВАЗ 2109
  • 3 — Схема ВАЗ 2109 карбюратор;
  • 4 — Электрическая схема ВАЗ 2109 карбюратор ВАЗ-21099 1998 — 2000 гг. с «европанелью» приборов (с карбюратором, монтажным блоком 2114 -3722010-10 или 2114-3722010-18)
  • 5 — Схемы проверки генератора ВАЗ 2109
    • 5.1 — Схема проверки дополнительных диодов генератора
    • 5.2 — Схема проверки вентилей выпрямителей генератора
  • 6 — Схема подсоединения фар и противотуманных светильников
  • 7 — Схема включения габаритов с фрагментом (а) схемы соединений системы стояночного света (для автомобилей выпуска до 1988 г)
  • 8 — Электрическая схема подключения поворотов и аварийки на ВАЗ 2109
  • 9 — Схема регулировки света фар
  • 10 — Схема положения подрулевого переключателя
    • 10.1 — Схема и номера контактов переключателя указателей поворота и света фар модели 69.3709
    • 10.2 — Схема и номера клемм переключателя стеклоочистителя и омывателя марки 70.3709
  • 11 — Схема подключения звукового сигнала на ВАЗ 2109
  • 12 — Схема зажигания ВАЗ 2109 инжекторного двигателя
  • 13 — Оригинальные схемы ВАЗ 2109 модификации ВАЗ -21093
    • 13.1 — Электрическая схема подключения передних противотуманок
    • 13.2 — Схема подключения стеклоподъемников передних дверей на ВАЗ-21093
    • 13.3 — Схема системы блокировки замков дверей ВАЗ 21093
    • 13.4 — Схема контактов в клеммном разъеме маршрутного компьютера
  • 14 — Дополнительные схемы ВАЗ 2109
    • 14.1 — Электрическая схема блока предохранителей ВАЗ 2109 модели 17.3722
    • 14.2 — Электрическая схема блока предохранителей ваз 2109 модели 2114-3722010-60 и 2114-3722010-18
  • 15 — Книги и схемы по ремонту ВАЗ 2109

Версии ВАЗ 2109

Электрическая схема ВАЗ 2109

Передняя часть электрической схемы ВАЗ 2109

Задняя часть электрической схемы ВАЗ 2109

Объединенная электрическая схема ВАЗ 2109

* Монтируется на части легковушках.

Все схемы на автомобиле ВАЗ 2109 выполнены по однопроводному принципу. Отрицательным проводником в каждой схеме является корпус автомобиля. Положительным проводником являются почти все провода, проложенные по кузову авто ВАЗ 2109.

Схема ВАЗ 2109 карбюратор

Представлена схема электрооборудования автомобилей ВАЗ-21083, 21093 и 21099 с 1998 гг. выпуска (с карбюратором, «высокой» панелью приборов типа 21083, с монтажным блоком 2114-3722010-60):

*Не устанавливается на автомобилях , оснащенных карбюратором с полуавтоматическим пусковым устройством .

Электрическая схема ВАЗ 2109 карбюратор ВАЗ-21099 1998 — 2000 гг. с «европанелью» приборов (с карбюратором, монтажным блоком 2114 -3722010-10 или 2114-3722010-18)

*Не используется в данной конструкции авто

Схемы проверки генератора

Схема проверки дополнительных диодов генератора

Положительную клемму аккумулятора через лампочку (1-3 Вт, 12 В) подключите к контакту «61» магнето, а отрицательную клемму к одному из болтиков прикрепления выпрямительного блочка.

Когда лампочка зажжется, то гдето из добавочных диодов есть короткое замыкание. Обнаружить пробитый диод можно если снять выпрямительный блок и проверив каждый диод по отдельности. Обрыв в добавочных диодах можно найти осциллографом по искажению кривой напруги на клемме «61», и по низкой напруге, ниже 14 В, на клемме «61» при средней частоте вращения ротора магнето.

Схема проверки вентилей выпрямителей генератора

Для простоты крепежа деталей выпрямителя 3 вентиля (с красной маркировкой) содержат на корпусе «+» выпрямленного напряжения. Эти вентили «плюсовые» и они запрессованы в одну пластину выпрямительного блока, связанную с клеммой «30» магнето. Другие 3 вентиля («-«, с черной маркировкой) содержат на корпусе «минус» выпрямленного напряжения. Они запрессованы в другую пластину выпрямительного блока, связанную с «коропусом».

Рабочий вентиль пропускает электричество в одну сторону. Сломанный — может не пропускать электричество (обрыв цепи), или пропускать электричество в обе стороны (короткое замыкание).

Схема подсоединения фар и противотуманных светильников

К8 и К9 для монтажного блока 2114

На части автомобилей устанавливается гидрокорректор фар, который служит для корректировки с места водителя угла наклона света фар в зависимости от нагрузки на автомобиль.

Схема включения габаритов с фрагментом (а) схемы соединений системы стояночного света (для автомобилей выпуска до 1988 г)

До 1988 г. применялась система включения стояночного света на стоянке.

Электрическая схема подключения поворотов и аварийки на ВАЗ 2109

Если фары вдруг начали светить тускло, а при включении сигнала поворота начинает мигать лампа габаритного света — восстановите контакт «массового» провода с кузовом.

Схема регулировки света фар

Освещение фар считается отрегулированным, когда верхняя граница левых частей световых пятен совпадает с линией N, а вертикальные линии А и В проходят через точки С! и С2 пересечения горизонтальных и наклонных участков световых пятен.

Схема положения подрулевого переключателя

На рисунке жирными линиями показаны исходные положения, тонкими — фиксированные, пунктирными — нефиксированные положения рычагов.

Схема и номера контактов переключателя указателей поворота и света фар модели 69.3709

Позиция рычагаНомера замкнутых клеммПодключаемые приборы
Iвсе выключено
II49a-49aLУказатель левого поворота*
III49a-49aLУказатель левого поворота
IV49a-49aRУказатель правого поворота*
V49a-49aRУказатель правого поворота
VI56-56bБлижний свет фар
VII30-56aСигнализация дальним светом*
VIII56-56aДальний свет фар

Схема и номера клемм переключателя стеклоочистителя и омывателя марки 70.3709

Позиция рычагаНомера замкнутых клеммПодключаемые приборы
Iвсе выключено
II53e-53, 53a-jПрерывистая работа стеклоочистителя*
III53e-53, 53a-jПрерывистая работа стеклоочистителя
IV53a-53Первая скорость стеклоочистителя
V53a-53bВторая скорость стеклоочистителя
VI53ah-WОмыватель и стеклоочиститель*

Схема подключения звукового сигнала на ВАЗ 2109

  • 1 — сигнал;
  • 2 — блок предохранителей;
  • 3 — включатель сигнала в подрулевом включателе;
  • К8 — релюшка подключения сигнала;
  • А — к rjynfrne «30» генератора.

Схема зажигания ВАЗ 2109 инжекторного двигателя

Обозначение на схеме

1 — аккумулятор;
2 — переключатель зажигания;
3 — релюшка поджигания;
4 — свечи зажжения;
5 — модуль поджигания;
6 — компьютер;
7 — дпкв;
8 — зубчатый диск;
А — устройства согласования.

Оригинальные схемы ВАЗ 2109 модификации ВАЗ -21093

Здесь представлены качественные электрические схемы дополнительной комплектации, устанавливаемых на модификации автомобиля ВАЗ-2109 модели ВАЗ-21093

Электрическая схема подключения передних противотуманок на ВАЗ 21093

Передние противотуманки подключаются переключателем 7 с помощью вспомогательной релюшки 2 марки 113.3747-10, смонтированной под капотом. Передние противотуманки можно подключить, если подключены габариты или основные фары.

Схема подключения стеклоподъемников передних дверей на ВАЗ-21093

Электрические двигатели 4 и 5 подключаются включателями 6 и 7, размещенными на панели приборов. Электричество к включателям подается через предохранитель «6» при подключенном зажигании, если замкнуты контакты релюшки К7 стеклоподъемников.

Схема системы блокировки замков дверей ВАЗ 21093

Схема контактов в клеммном разъеме маршрутного компьютера

Дополнительные схемы ВАЗ 2109

Электрическая схема блока предохранителей ВАЗ 2109 модели 17.3722

На этой странице представлена цветная, качественная, внутренняя, электрическая схема блока предохранителей автомобиля ВАЗ 2109 модели 17.3722. На ней четко видны релюшки с своими внутренними схемами. Здесь также изображены штепсельные разъемы с обозначением их номера и номеров клеммных разъемов. Номера клеммных разъемов расположены внутри штепсельного разъема, изображенного желтым цветом. Номера штекеров изображены снаружи и имеют обозначение Ш1, Ш2 и так далее. Приведена полная расшифровка обозначений, расположенных на схеме.

Электрическая схема блока предохранителей ваз 2109 модели 2114 -3722010-60 и 2114-3722010-18

Здесь изображена цветная, добротная, электрическая схема монтажного блока авто ВАЗ 2109 марки 2114-3722010-60. На ней представлены реле с внутренними электрическими схемами. На ней также изображены штекеры с обозначением своего номера и номеров клеммника. Номера клеммных контактов находятся внутри штепсельного разъема, представленного желтым цветом. Номера штекеров нанесены снаружи и имеют обозначение Ш1, Ш2 и таму подобное. Под электрической схемой имеется полная расшифровка обозначений, находящихся на ней.

Книги и схемы по ремонту ВАЗ 2109

Здесь можно скачать следующие книги по ремонту и эксплуатации легкового автомобиля ВАЗ 2109 и его модификаций.

  • Каталог запасных частей автомобилей ВАЗ-2108, ВАЗ-2109 и их модификаций/
    • 1992 год
    • 160 стр.
    • Размер — 72,8 МБ
    • Формат — pdf
  • Переднеприводные автомобили
    • 1989 год
    • 337 стр.
    • Размер — 3,9 МБ
    • Формат — djvu
  • Цветной иллюстрированный альбом ВАЗ 2108, 2109 и их модификации. Устройство и эксплуатация.
    • 1996 год
    • 91 стр.
    • Размер — 17,4 МБ
    • Формат — djvu

Устанавливаем центральный замок

Некоторым нынешним владельцам ВАЗ 2109 их автомобиль достался без сигнализации. Что неудивительно: вряд ли сейчас кому-то придет в голову идея угнать ВАЗ 2109. Устанавливать же новую сигнализацию на изрядно подержанную ВАЗ 2109 многие считают нецелесообразным вложением средств. Дешевые же сигналки зачастую некачественные, да и установка их стоит денег. Однако у сигнализаций есть приятная опция – возможность закрывать и открывать автомобиль дистанционно с брелка, чтобы не мучиться с ключами, а также замерзшими замками в зимнее время. Данную проблему поможет решить установка на ВАЗ 2109 центрального замка как отдельного устройства. Ну а чтобы вышло совсем уж бюджетно, устанавливать центральный замок мы будем своими руками. Собственно, об этом и есть данная статья.

Начнем с приобретения самого центрального замка. В нашем примере рассматривается ЦЗ Premier 104. В этот комплект входит блок управления, 4 дверных активатора с крепежами и тягами, обжатые клеммами провода, два брелка с выкидным ключом-болванкой (можно выточить по образцу своего ключа зажигания).

Не уверен, что вы сможете найти именно такой же комплект центрального замка, но общий смысл того, что должно в него входить думаю понятен.

Отверстия под проводку есть только в передних дверях, да и то не во всех автомобилях. У кого их нет придется сверлить дверь и стойку. Чтобы провести провода из двери в стойку можно воспользоваться штатными S-образными трубками для ваз 2109, или взять потоньше от ВАЗ 2110, как в нашем примере.

В дверях, как в передних так и в задних можно обнаружить готовые отверстия для крепления активаторов, поэтому можно воспользоваться ими.

При исследовании самого замка на предмет крепления к нему тяги активатора можно столкнуться с тем, что усилие, которое должен приложить активатор для открытия двери может оказаться великовато. Замки нового образца имеют удлиненную тягу для крепления активатора, что снизит усилие, поэтому можно установить их.

Правда, отверстие в тяге нового замка больше, поэтому при креплении тяги активатора придется воспользоваться чем-то вроде пластиковой втулки, вставляемой в это отверстие и уменьшающей его диаметр до приемлемой величины.

Останавливаться на том, как протягивать провода в дверях до активаторов мы не будем, так как этот вопрос лучше решать индивидуально на месте: либо используем существующие технологические отверстия, либо сверлим свои. Думаю, по фотографиям ниже все ясно.

Протяжка проводов в передних дверях

Протяжка проводов в задних дверях

Установка тяги активатора

Все острые кромки рядом с трассами проводов должны быть обработаны, провода защищены от перетирания, а провода в местах перехода из стойки в двери нужно тянуть в гофрах.

Электрическая схема автомобиля ВАЗ 21093

Представлен бесплатный справочный материал по электрооборудованию отечественного автомобиля ВАЗ-21093. В том числе блок реле и предохранителей, с указанием силы тока и функций защиты. Электрика ВАЗ выполнена по однопроводной схеме, где отрицательные выводы источников и потребителей электроэнергии соединены с корпусом автомобиля, которая выполняет функцию второго провода. Большинство цепей включается выключателем зажигания. Схема автомобиля и его люкс модификации представлена на рисунках. Клик для увеличения картинки.

Электрическая схема автомобилей ВАЗ-21093 исполнения «люкс»

1 — блок-фара; 2 — электродвигатели очистителей фар; 3 — противотуманные фары; 4 — выключатель подкапотной лампы; 5 — звуковой сигнал; 6 — электродвигатель вентилятора системы охлаждения двигателя; 7 — датчик включения электродвигателя вентилятора; 8 — датчик износа колодок передних тормозов; 9 — генератор; 10 — электромагнитный клапан включения омыва фар; 11 — электромагнитный клапан включения омыва заднего стекла»; 12 — электромагнитный клапан включения омыва ветрового стекла; 13 — электродвигатель омывателя стекол; 14 — датчик контрольной лампы давления масла; 15 — датчик уровня масла; 16 — датчик уровня омывающей жидкости; 17 — датчик расхода топлива; 18 — электромагнитный клапан карбюратора; 19 — концевой выключатель карбюратора; 20 — реле включения стартера; 21 — свечи зажигания VAZ-21093; 22 — датчик-распределитель зажигания; 23 — датчик скорости автомобиля; 24 — блок управления электромагнитным клапаном карбюратора; 25 — колодка диагностики; 26 — катушка зажигания; 27 — выключатель света заднего хода; 28 — датчик указателя температуры охлаждающей жидкости; 29 — стартер; 30 — датчик верхней мертвой точки 1-го цилиндра; 31 — коммутатор; 32 — аккумуляторная батарея; 33 — датчик уровня охлаждающей жидкости; 34 — реле включения противотуманных фар; 35 — датчик уровня тормозной жидкости; 36 — монтажный блок; 37 — штепсельная розетка для переносной лампы; 38 — блок управления блокировкой замков дверей; 39 — подкапотная лампа; 40 — электродвигатель очистителя ветрового стекла; 41 — лампа освещения вещевого ящика; 42 — электродвигатель вентилятора отопителя; 43 — дополнительный резистор электродвигателя отопителя; 44 — переключатель вентилятора отопителя; 45 — лампа подсветки рычагов отопителя; 46 — моторедукторы электростеклоподъемников передних дверей; 47 — моторедукторы блокировки замков передних дверей; 48 — моторедукторы блокировки замков задних дверей; 49 — выключатель зажигания; 50 — переключатель элекростеклоподъемника правой двери; 51 — переключатель элекростеклоподъемника левой двери; 52 — реле зажигания; 53 — подрулевой переключатель 21093; 54 — маршрутный компьютер; 55 — прикуриватель; 56 — регулятор освещения приборов; 57 — выключатель контрольной лампы стояночного тормоза; 58 — выключатель стоп-сигнала; 59 — контрольная лампа включения обогрева заднего стекла; 60 — выключатель обогрева заднего стекла; 61 — выключатель противотуманных фар; 62 — контрольная лампа включения противотуманных фар; 63 — контрольная лампа включения заднего противотуманного света; 64 — выключатель заднего противотуманного света; 65 — боковые указатели поворота; 66 — выключатели плафона на стойках дверей (на ВАЗ- 21093 и ВАЗ-21099 — четыре); 67 — предохранитель цепи противотуманного света; 68 — выключатель наружного освещения; 69 — комбинация приборов; 70 — выключатель контрольной лампы воздушной заслонки карбюратора, 71 — выключатель аварийной сигнализации; 72 — плафон; 73 — разъем для подключения к плафону индивидуального освещения; 74 — задние фонари; 75 — фонари освещения номерного знака; 76 — электродвигатель очистителя заднего стекла; 77 — элемент обогрева заднего стекла; 78 — датчик указателя уровня и резерва топлива.

Второй вариант электросхемы ВАЗ-21093

1 — блок-фары; 2 — моторедукторы очистителей фар; 3 — противотуманные фары: 4 — звуковой сигнал; 5 — электродвигатель вентилятора системы охлаждения двигателя; 6 — выключатель лампы освещения моторного отсека; 7 — датчик включения электродвигателя вентилятора: 8 — наконечники проводов, подключаемые к датчику в случае установки монтажного блока типа 17.3722; 9 — разъемы для подключения к датчикам износа колодок передних тормозов; 10 — датчик уровня омывающей жидкости; 11 — электромагнитный клапан включения омывателя фар; 12 — электромагнитный клапан включения омывателя заднего стекла (на ВАЗ-21099 не устанавливался); 13 — электромагнитный клапан включения омывателя ветрового стекла; 14 — электродвигатель омывателя стекол; 15 — датчик сигнализатора недостаточного уровня масла; 16 — генератор; 17 — датчик сигнализатора недостаточного давления масла; 18 — концевой выключатель карбюратора; 19 — свечи зажигания; 20 — электромагнитный клапан карбюратора; 21 — лампа освещения моторного отсека; 22 — датчик-распределитель зажигания; 23 — блок управления электромагнитным клапаном карбюратора; 24 — моторедуктор очистителя ветрового стекла; 25 — катушка зажигания; 26 — стартер; 27 — коммутатор; 28 — реле включения стартера; 29 — датчик указателя температуры охлаждающей жидкости; 30 — датчик сигнализатора недостаточного уровня тормозной жидкости; 31- выключатель фонарей света заднего хода; 32 — аккумуляторная батарея; 33 — реле включения противотуманных фар; 34 — датчик сигнализатора недостаточного уровня охлаждающей жидкости; 35 — монтажный блок; 36 — выключатель лампы сигнализатора включения стояночного тормоза; 37 — выключатель стоп-сигнала; 38 — блок управления блокировкой замков дверей; 39 — прикуриватель; 40 — лампа освещения вещевого ящика; 41 — электродвигатель вентилятора отопителя: 42 — дополнительный резистор электродвигателя отопителя; 43 — переключатель вентилятора отопителя; 44 — лампа подсветки рычагов отопителя; 45 — моторедукторы электростеклоподъемников передних дверей; 46 — моторедукторы блокировки замков передних дверей; 47 — моторедукторы блокировки замков задних дверей; 48 — выключатель очистителей фар; 49 — выключатель электростеклоподъемника правой передней двери; 50 — выключатель зажигания; 51 — выключатель электростеклоподъемника левой передней двери; 52 – реле включения зажигания; 53 — колодки для подключения к элементам обогрева передних сидений; 54 — выключатель элемента обогрева правого переднего сиденья; 55 — выключатель элемента обогрева левого переднего сиденья: 56 — реле включения элементов обогрева передних сидений; 57 — предохранитель цепи элементов обогрева передних сидений; 58 — выключатель ламп освещения приборов: 59 — подрулевой переключатель; «50 — лампа сигнализатора включения элемента обогрева заднего стекла; 61 — выключатель элемента обогрева заднего стекла: 62 — лампа сигнализатора включения противотуманных фар; 63 — выключатель противотуманных фар; 64 — лампа сигнализатора включения ламп заднего противотуманного света: 65 — выключатель ламп заднего противотуманного света: 66 — боковые указатели поворота; 67 — выключатели плафона на задних стойках (на BA3-21083 — не устанавливаются); 68 — выключатели плафона на передних стойках; 69 — плафон индивидуального освещения салона: 70 — плафон; 71 — выключатель ламп наружного освещения; 72 — комбинация приборов; 73 — выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора*; 74 — выключатель аварийной сигнализации; 75 — лампа сигнализатора включения аварийной сигнализации; 76 — колодка для подключения к маршрутному компьютеру; 77 — задние фонари: 78 — колодки для подключения к элементу обогрева заднего стекла; 79 — моторедуктор очистителя заднего стекла (на ВАЗ-21099 не устанавливается); 80 — колодки для подключения к дополнительному стоп-сигналу 81 — фонари освещения номерного знака; 82 — датчик указателя уровня и резерва топлива.

Порядок условной нумерации штекеров в колодках: А — блок-фар, очистителей фар и заднего стекла; Б — монтажного блока, комбинации приборов выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров — порядок нумерации аналогичный); В — моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей; Г — датчика-распределителя зажигания; Д — коммутатора и блока управления электромагнитным клапаном карбюратора; Е — задних фонарей (нумерация выводов по порядку сверху вниз); Ж — плафона освещения салона; 3 — датчика уровня топлива.

Точки подключения сигнализации к автомобилям ВАЗ 2110, 2111, 2112

Точки подключения сигнализации на ВАЗ 2110

Точки подключения сигнализации на данное семейство автомобилей выбираем в зависимости от места расположения основного блока сигнализации, и от устанавливаемой сигнализации: с возможностью дистанционного запуска, или без неё. Обычно основной блок устанавливают за панелью приборов, либо за центральной консолью в районе расположения ЭБУ двигателем.

Поэтому из предложенных вариантов выбирайте сами подходящий Вам способ подключения сигнализации.

Подключаем у замка зажигания:

+12V розовый

Стартер красный

Зажигание голубокрасный

Подключаем на переключателе света:

+12V розовый клемма 30

Зажигание голубокрасный клемма Х

Габариты белочёрный клемма 58

Подключаем на разъёмах панели приборов:

Тахометр жёлтый Х1, пин3

Генератор коричневобелый Х1, пин12

Ручник коричневоголубой Х1, пин 11

Поворотники голубой и голубочёрный Х2, пин 5,6

Зажигание оранжевый Х1, пин 10, Х2, пин 2

Подключаем на разъёмах в кармане, слева от блока предохранителей:

+12V коричневый или розовый 8 контактный разъём

Стартер красный 8 контактный разъём

Концевики дверей: (к концевикам также можно подключиться на аналогичных проводах у блока индикации БСК)

Общий (с задержкой) белочёрный 21 контактный разъём

Водительская голубобелый 21 контактный разъём

Задняя левая серочёрный 21 контактный разъём

Задняя правая серокрасный 21 контактный разъём

Передняя правая коричневый 21 контактный разъём

Ручник коричневоголубой 21 контактный разъём

Генератор коричневобелый 13 контактный разъём

Замок багажника голубой кнопка откр. Багажника

Подключаем на разъёмах блока предохранителей:

+12V розовый Ш3, пин 4

Зажигание голубокрасный Ш2, пин 16

Габариты белочёрный Ш2, пин 6

Подключение к Центральному замку:

Управление по минусу, подключаемся в жгуте водительской двери, либо возле блока ЦЗ:

Закрыть коричневый
